柯尼卡美能达数码机错误代码
美能达C203253353复印机常见错误故障代码介绍
柯尼卡美能达C203/253/353复印机常见错误故障代码介绍尼卡美能达C203/253/353 彩色复印机常见错误故障代码介绍C2164 感光鼓充电故障C2451 转印带更换错误C2551 青色硒鼓TCR传感器检测到碳粉浓度过低C2552青色硒鼓TCR传感器检测到碳粉浓度过高C2553品红色硒鼓TCR传感器检测到碳粉浓度过低C2554品红色硒鼓TCR传感器检测到碳粉浓度过高C2555黄色硒鼓TCR传感器检测到碳粉浓度过低C2556黄色硒鼓TCR传感器检测到碳粉浓度过高C2557黑色硒鼓TCR传感器检测到碳粉浓度过低C2558黑色硒鼓TCR传感器检测到碳粉浓度过高C2559青色硒鼓TCR传感器调整故障C255A品红色硒鼓TCR传感器调整故障C255B黄色硒鼓TCR传感器调整故障C255C黑色硒鼓TCR传感器调整故障C2651 青色IU硒鼓EEPROM即芯片检测故障C2652 品红色IU硒鼓EEPROM即芯片检测故障C2653 黄色IU硒鼓EEPROM即芯片检测故障C2654 黑色IU硒鼓EEPROM即芯片检测故障C2A01青色粉盒EEPROM即芯片检测故障C2A02品红色粉盒EEPROM即芯片检测故障C2A03黄色粉盒EEPROM即芯片检测故障C2A04黑色粉盒EEPROM即芯片检测故障C3101定影辊分离错误C3421 定影器加热故障C3423定影器加热故障C3461定影器重置故障C3721定影上棍异常高温C3723定影下棍异常高温C3821定影上棍异常低温C3823定影下棍异常低温C4151青色激光器多棱镜马达故障C4152品红色激光器多棱镜马达故障C4153黄色激光器多棱镜马达故障C4154黑色激光器多棱镜马达故障C4551青色激光器C4552品红色激光器C4553黄色激光器C4554黑色激光器。
柯尼卡美能达复印机bizhub162故障代码清单.doc
对于具有两个定影辊加热灯的型号 * （仅限于 bizhub210 ）
预热循环开始后 30 秒内，定影辊热敏电阻未检测到预定的温度，因而未完成预热循环。
预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。
从室温到 6 O ℃ : 4 秒、从 6 O ℃ 到 10 O ℃ : 2 秒、从 10O ℃ 到 13O ℃ : 1 秒、从 13O ℃ 到 155 ℃ : 0.5 秒
C0521
定影故障
定影温度异常高 2* （仅限于 Di2011 ），定影辊副热敏电阻检测的温度在规定时间内维持在 240OC 以上。
C0650
扫描器原位感应器故障
在扫描运动结束时以及在二次遮光期间，扫描器马达 (M5) 接通且使扫描器回到原位的序列已执行到规定的序列数，但扫描器原位感应器 (PC10) 还没有从高电平 (HIGH) 变到低电平 (LOW) 。
C0B80
移位马达故障
仅在安装选购件 OT-103 时，具体内容请参考选购件维修手册 (OT-103) 。
C0F32
ATDC 感应器故障
主马达 (M1) 开始转动 2 秒后， ATDC 感应器 (UN1) 的测量值小于 5% （大于 4.63 V ）。
主马达 (M1) 开始转动 2 秒后， ATDC 感应器 (UN1) 的测量值为 19% 或更大（ 1.41 V 或更小）。
C0070
主加粉马达故障
在碳粉瓶正在转动期间，碳粉瓶原位感应器 (PC7) 会连续 3.5 秒钟输出高电平 (HIGH) 信号。
在碳粉瓶正在转动期间，碳粉瓶原位感应器 (PC7) 会连续 2 秒钟输出低电平 (LOW) 信号。
C0210
图像转印电压异常
柯尼卡美能达故障代码c-3241
柯尼卡美能达故障代码c-3241MINOLTA芙能达EP-1054/EP-2030印机故障述故障清除法:清除曝光灯故障(C04××)主板PWB-A上的s1清除定影故障(Co5×x)主板PWB-A上的s1清除其它故障打﹔前清除原稿尺寸故障/打源;打﹔前主板PWB-A上的位点(PJ2)将PJ2上的两点接打源,清除用!打源仍不能清除的故障.主板PWB-A上的接地点TP1(GND)主板PWB-A上的内存清除点TP2(MEMO捋MEMORY点与GND点接打―源,清除内存全部数据,返回到缺省﹒主板PWB-A上的清除点TP3(TOTAL)在源ON条件下捋TOTAL点与GND点接超1秒,清除子数器(不包括IU数器)c00表示∶除系co00O主机ON故障主机ON信号(PJ11A-14A)="0"后1秒,主机住LOCK信号(PJ11A-13A)保持"H"达1.5秒c00o1主机异常ON王机ON信号="1"后1秒,主机住LOCK信号保持"L"达1.5秒cO01oOPC鼓机ON故障OPC鼓机机ON信号(PJ11A-12A)="o"后,鼓机住信号(PJ11A-11A)保持"1"达1.0秒COO11 OPC鼓机异常ONOPC鼓机机ON信号="+24V"(机OFF)后,鼓机住信号保持O"达5秒C004C光学冶却扇ON故障﹐光学洽却扇(PJ20A-1)牛速12V/全速24V故障C0070加粉机M8 ON故障加粉机ON信号(PJ5A-6)="0"后粉瓶原位感器PC112出信号(P117-2B)5秒内未“H'""H"后超10秒仍未“工L";c0071加粉机M8异常ON加粉机ON信号="1"后2秒,粉瓶原位感器PC112出信号未“L"注:每个印循粉度,取TD感器出16次其中8大未达到目出加粉信号,每个加粉信号加粉机M81圈(5秒）加粉0.3~0.6克C04表示:曝光灯C0400曝光灯LA1 ON故陬﹐曝光灯LA1,ON(PJ14A-3)="O"和描始后象前沿信号(BASE)低后，AE感器出(PJ9A-3)未达到4.3Vco410曝光灯LA1异常ON描原位感器低(原位),AE感器出≥3.9V达0.6秒描原位感器保持高AE感器出≤3.9V达o.6秒CO5表示:定影元co500定影子故障源S1,ON或打/前上定影温度20秒未达到50度;达到50度,20秒未达到900度;达到50度20秒未达到150度;达到150度15秒未达到完成190度;离―模式后120秒未达到190度C0510定影温度低予完成后上（敏阻TH)温度降低到135度以下达1秒;温度降低到80度以下达1秒c0520定影影温度高子完成后上(敏阻TH)温度超230度以上达5秒c06表示:光学部分co600描机故障当源ON后20秒，描灯架不在原位,原位感器PJ17A-8B PC81未丛高低;描灯架由原位前或返回描,原位感器PC81不能丛低到高或从高到低C0610移故障移机M6 ON(PJ16A-1B)后15秒，原位感器PC90(PI22A-8)不能从高到低C0620第4反光移故障第4反光移机M7 ON(PJ16A-2B)后3秒,第4反光原位感器PC86(PJ2A-5)不能从低到高;M7 ON(PJ16A-2B)后10秒,不能丛高到低不能从低到高。
柯尼卡美能达复印机维修代码大全-推荐下载
柯尼卡美能达C250故障代码讲解
柯尼卡美能达C250/252/300/352彩色复印机常见代码C3451,定影加热辊预热故障C3452,定影压力辊加热故障C3851,加热辊异常低温C3852,压力辊异常低温C3751,加热辊异常高温C3752,压力辊异常高温C2551,青色TCR感应器检测到异常低的碳粉浓度C2552,青色TCR感应器检测到异常高的碳粉浓度C2553,红色TCR感应器检测到异常低的碳粉浓度C2554,红色TCR感应器检测到异常高的碳粉浓度C2555,黄色TCR感应器检测到异常低的碳粉浓度C2556,黄色TCR感应器检测到异常高的碳粉浓度C2557,黑色TCR感应器检测到异常低的碳粉浓度C2558,黑色TCR感应器检测到异常高的碳粉浓度C2559,青色TCR感应器调整故障C255A红色TCR感应器调整故障C255B黄色TCR感应器调整故障C255C黑色TCR感应器调整故障C2451,新转印清洁器复位故障C3461新定影部件复位故障C2651.青色成像部件EEPROM访问故障--建议更换硒鼓或EEPROM C2652,红色成像部件EEPROM访问故障--建议更换硒鼓或EEPROM C2653,黄色成像部件EEPROM访问故障--建议更换硒鼓或EEPROMC2654,黑色成像部件EEPROM访问故障--建议更换硒鼓或EEPROMC2A01.青色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROMC2A02,红色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROMC2A03,黄色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROMC2A04,黑色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROM二：柯尼卡美能达C350/450彩色复印机的一些常见故障代码以下我将这些机器的常见故障代码列出来供大家参考C0200，青色PC感光鼓充电电晕故障--充电座需要维修更换C0202，红色PC感光鼓充电电晕故障--充电座需要维修更换C0204，黄色PC感光鼓充电电晕故障--充电座需要维修更换C0206，黑色PC感光鼓充电电晕故障--充电座需要维修更换C0208，PC感光鼓充电电晕故障--充电座需要维修更换C0500, 定影加热辊预热故障C0501, 定影压力辊加热故障C0510, 加热辊异常低温C0511, 压力辊异常低温C0520, 加热辊异常高温C0521, 压力辊异常高温C0F30, 青色ATDC感应器检测到异常低的碳粉浓度C0F31, 青色ATDC感应器检测到异常高的碳粉浓度C0F32, 红色ATDC感应器检测到异常低的碳粉浓度C0F33, 红色ATDC感应器检测到异常高的碳粉浓度C0F34, 黄色ATDC感应器检测到异常低的碳粉浓度C0F35, 黄色ATDC感应器检测到异常高的碳粉浓度C0F36, 黑色ATDC感应器检测到异常低的碳粉浓度C0F37, 黑色ATDC 感应器检测到异常高的碳粉浓度C0F3A, 青色ATDC 感应器调整故障C0F3B ，红色ATDC 感应器调整故障C0F3C ，黄色ATDC 感应器调整故障C0F3D ，黑色ATDC 感应器调整故障C13C8, 新转印清洁器复位故障C13CA ，新定影部件复位故障C13D1. 青色成像部件EEPROM 访问故障--建议更换硒鼓或EEPROM C13D2, 红色成像部件EEPROM 访问故障--建议更换硒鼓或EEPROM C13D3, 黄色成像部件EEPROM 访问故障--建议更换硒鼓或EEPROM 柯尼卡美能达bizhub 250/350故障代码列表有关选购件故障休码的详细信息，请参阅相关选购件的维修手册代码 项目 说明 等级C001 LCT 通讯失败 B C0202 纸盒1升降故障 即使纸盒的纸张提升操作开始后已经过了指定时间提升感应器仍未导通。

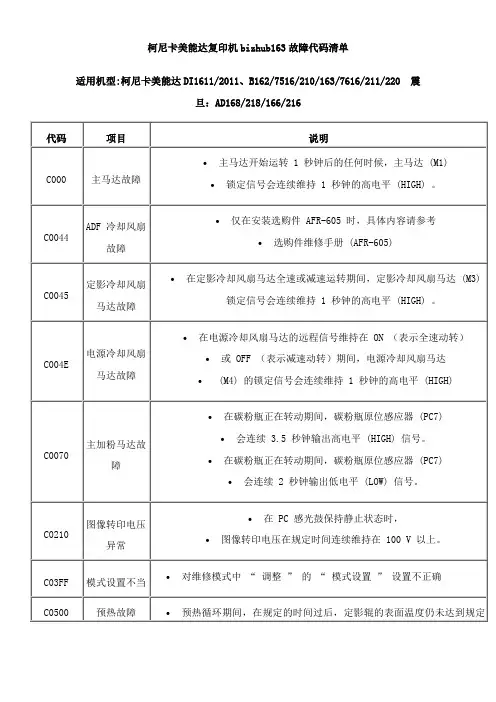

柯尼卡美能达复印机bizhub163故障代码清单
项
说明
C0510
定影故障
定影温度异常低
待机状态下，定影辊热敏电阻检测的温度在规定时间内维持在120C（对于具有两个定影辊加热灯的型号为10 5℃）以下。
打印循环期间，定影辊热敏电阻检测的温度在规定时间内维持在12 0℃（对于具有两个定影辊加热灯的型号为10 5℃）以下。
C0511
定影故障
定影温度异常低2*(仅限于bizhub201)
C0210
图像转印电压异常
在PC感光鼓保持静止状态时，
图像转印电压在规定时间连续维持在100 V以上。
C03FF
模式设置不当
对维修模式中“调整”的“模式设置”设置不正确
C0500
预热故障
预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。从室温到100℃: 35秒，从100℃到140℃: 25秒，从140℃到完成预热循环：20秒。
锁定信号出错：锁定信号超时
虽然棱镜马达保持稳定转动，但在规定的连续时间内未检测到一个低电平棱镜马达(M2)锁定信号。错误的锁定信号
锁定信号出错：
当棱镜马达处在断电状态时，在规定的时间或更长时间内检测到一个低电平棱镜马达(M2)锁定信号。
C133B
与选购件的通讯出错
打印循环期间，在预定时间内，不能与打印机电路板通讯。
待机状态下，定影辊副热敏电阻检测的温度在规定时间内维持在105OC以下。
打印循环期间，定影辊副热敏电阻检测的温度在规定时间内维持在105OC以下。
C0520
定影故障
定影温度过高,定影辊热敏电阻检测的温度在规定时间内维持在240C以上
C0521
定影故障
定影温度异常高2*（仅限于Di2011），定影辊副热敏电阻检测的温度在规定时间内维持在240OC以上。
柯尼卡美能达C281C221C221S维修代码
柯尼卡美能达C281C221C221S维修代码柯尼卡美能达C281、C221、C221S代码2414
原因：安装⿊⾊新显影器后，没有⾃动清除寿命计数器计数
处理：1.打开/关闭前门或右门。
2.重新安装⿊⾊显影器。
3.检查⿊⾊显影器的连接线。
4.更换前侧中继电路板（FREYB)。
5.更换PRCB板。
柯尼卡美能达C281、C221、C221S代码4501
原因：激光器故障
处理：1.检查激光器连线。
2.更换激光器单元。
3.更换前侧线路板。
4.更换控制板。
柯尼卡美能达C281、C221、C221S代码2253、2254
原因：PC感光⿎马达转动异常
处理：1.检查感光⿎转动是否正常。
2.检查感光⿎马达是否损坏。
3.PRCB板损坏。
柯尼卡美能达C281、C221、C221S代码0202
原因：第⼀纸盒卡纸
处理：1.拉出第⼀纸盒，看是否有纸张卡住升纸电机。
2.第⼀纸盒升纸电机损坏，更换升纸电机。
美能达故障代码故障名称检测时机
美能达故障代码故障名称检测时机柯美数码复印机维修代码、维修模式C0000 主马达故障• 主马达开始运转1秒钟后的任何时候，主马达(M1)锁定信号会连续维持1 秒钟的高电平(HIGH)。
C0044ADF 冷却风扇故障（仅在安装选购件AFR-19 时）• 具体内容请参考选购件维修手册(AFR-19)。
C0045 定影冷却风扇马达故障• 在定影冷却风扇马达全速或减速运转期间，定影冷却风扇马达(M3) 锁定信号会连续维持1 秒钟的高电平(HIGH)。
C004E 电源冷却风扇马达故障• 在电源冷却风扇马达的远程信号维持在ON（表示全速动转）或OFF （表示减速动转）期间，电源冷却风扇马达(M4) 的锁定信号会连续维持1 秒钟的高电平(HIGH)。
C0070 主加粉马达故障• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续3.5 秒钟输出高电平(HIGH) 信号。
• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续2 秒钟输出低电平(LOW) 信号。
C0210 图像转印电压异常• 在PC 感光鼓保持静止状态时，图像转印电压在规定时间连续维持在100 V 以上。
C03FF 模式设置不当• 对维修模式中“调整”的“模式设置”设置不正确。
C0500 预热故障• 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。
从室温到100C: 35 秒从100C 到140C: 25 秒从140C 到完成预热循环：20 秒C0500预热故障（对于具有两个定影辊加热灯的型号）* 仅限于Di2011• 预热循环开始后30 秒内，定影辊热敏电阻未检测到预定的温度，因而未完成预热循环。
• 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
美能达复印机代码大全美能达DI181代码1功能模式菜单2技术维修选择3改变固定缩放比率4PM计数器5纸张计数器6卡纸计数器7清除故障代码计数器8消耗品计数器9输入纸张尺寸10ROM版本11应用计数器12区域设置13服务电话0显示测试功能模式：1F1：走纸测试F2：感光鼓/转印电极测试工厂F4：离电极测试工厂F7：原稿尺寸感应器F8：ATDC感应器F12：样本0：中间色1：单点黑线技术维修选择代码默认值4：保养召唤0：取消1：设定7：消耗品80K停机0：可复印1：禁止复印15：缺粉停机0：可复印1：禁止复印20：前边缘消除宽度3：3mm 2～5：2～5mm21：后边缘消除宽度3：3mm 2～5：2～5mm23：同步轴前纸张环线长度100：0 97～104：4.9 －9.8mm31/37/38：ADF停止位置100：0 97～104：4.9 －9.8mm90：选择ATDC的T/C比率100：5％98～103：4.0％－7.0％91：选择Vg输出电压0：低1：高鼓老化后可增加图像浓度PM计数器按纸张选择键，依次改变显示以下内容1：保养计数（递减）2：手动送纸3：第一纸盒4：第二纸盒5：第三纸盒6：第四纸盒7：ADF设定PM计数器：显示PM计数器设定，按清除键清除→输入需要的计数→按开始键保存纸张计数器：显示不同尺寸的计数，按纸张选择键依次改变显示内容。
可以按清除键清除计数：A3→A4→A5→B4→B5→Legal→信纸→11”*17” →11”*14”→发票→FLS卡纸计数器：同上手送→一纸盒→二纸盒→三纸盒→四纸盒→垂直传送→水平传送→出口→ADF送纸→ADF传送→ADF出口→ADF单张手送故障代码计数器：同上消耗品计数器同上IU → 鼓→ 载体→ 刮板→ 定影当IU，显影剂，刮板或定影达到设定值时主机显示M2 当鼓计数达到80K 时，显示M4设定电话：*：空格#：－美能达DI181代码作者：一只游虾2004-12-12 22:29:00)美能达DI181代码美能达DI181代码1功能模式菜单2技术维修选择3改变固定缩放比率4PM计数器5纸张计数器6卡纸计数器7清除故障代码计数器8消耗品计数器9输入纸张尺寸10ROM版本11应用计数器12区域设置13服务电话0显示测试功能模式：1F1：走纸测试F2：感光鼓/转印电极测试工厂F4：离电极测试工厂F7：原稿尺寸感应器F8：ATDC感应器F12：样本0：中间色1：单点黑线技术维修选择代码默认值4：保养召唤0：取消1：设定7：消耗品80K停机0：可复印1：禁止复印15：缺粉停机0：可复印1：禁止复印20：前边缘消除宽度3：3mm 2～5：2～5mm21：后边缘消除宽度3：3mm 2～5：2～5mm23：同步轴前纸张环线长度100：0 97～104：4.9 －9.8mm31/37/38：ADF停止位置100：0 97～104：4.9 －9.8mm90：选择ATDC的T/C比率100：5％98～103：4.0％－7.0％91：选择Vg输出电压0：低1：高鼓老化后可增加图像浓度PM计数器按纸张选择键，依次改变显示以下内容1：保养计数（递减）2：手动送纸3：第一纸盒4：第二纸盒5：第三纸盒6：第四纸盒7：ADF设定PM计数器：显示PM计数器设定，按清除键清除→输入需要的计数→按开始键保存纸张计数器：显示不同尺寸的计数，按纸张选择键依次改变显示内容。
可以按清除键清除计数：A3→A4→A5→B4→B5→Legal→信纸→11”*17” →11”*14”→发票→FLS卡纸计数器：同上手送→一纸盒→二纸盒→三纸盒→四纸盒→垂直传送→水平传送→出口→ADF送纸→ADF传送→ADF出口→ADF单张手送故障代码计数器：同上消耗品计数器同上IU → 鼓→ 载体→ 刮板→ 定影当IU，显影剂，刮板或定影达到设定值时主机显示M2 当鼓计数达到80K 时，显示M4设定电话：*：空格#：－美能达183/152功能模式菜单1功能模式菜单2技术维修选择3改变固定缩放比率4PM计数器5纸张计数器6卡纸计数器7清除故障代码计数器8消耗品计数器9输入纸张尺寸10ROM版本11应用计数器12区域设置13服务电话0显示测试功能模式：1F1：走纸测试F2：感光鼓/转印电极测试工厂F4：离电极测试工厂F7：原稿尺寸感应器F8：ATDC感应器F12：样本0：中间色1：单点黑线技术维修选择代码默认值4：保养召唤0：取消1：设定7：消耗品80K停机0：可复印1：禁止复印15：缺粉停机0：可复印1：禁止复印20：前边缘消除宽度3：3mm 2～5：2～5mm21：后边缘消除宽度3：3mm 2～5：2～5mm23：同步轴前纸张环线长度100：0 97～104：4.9 －9.8mm31/37/38：ADF停止位置100：0 97～104：4.9 －9.8mm90：选择ATDC的T/C比率100：5％98～103：4.0％－7.0％91：选择Vg输出电压0：低1：高鼓老化后可增加图像浓度PM计数器按纸张选择键，依次改变显示以下内容1：保养计数（递减）2：手动送纸3：第一纸盒4：第二纸盒5：第三纸盒6：第四纸盒7：ADF设定PM计数器：显示PM计数器设定，按清除键清除→输入需要的计数→按开始键保存纸张计数器：显示不同尺寸的计数，按纸张选择键依次改变显示内容。
可以按清除键清除计数：A3→A4→A5→B4→B5→Legal→信纸→11”*17” →11”*14”→发票→FLS卡纸计数器：同上手送→一纸盒→二纸盒→三纸盒→四纸盒→垂直传送→水平传送→出口→ADF送纸→ADF传送→ADF出口→ADF单张手送故障代码计数器：同上消耗品计数器同上IU → 鼓→ 载体→ 刮板→ 定影当IU，显影剂，刮板或定影达到设定值时主机显示M2 当鼓计数达到80K 时，显示M4设定电话：*：空格#：－美能达Di152/183故障代码c0000 主马达故障。
c0045 定影冷却风扇马达故障c004E 电源冷却风扇马达故障。
c0070 主加粉马达故障。
c0210 图像转印电压不正常。
c03FF 调整模式11非适当设置。
C0500 预热故障。
C0510 定影温度过低。
C0520 定影温度过高。
C0650 扫描原位传感器故障。
C0B60 分页格切换马达故障。
C0B80 移动马达故障。
C0F32 ADTC传感故障。
C0F33 ADTC感应器调整不当。
C1038 引擎连接故障。
C1200 ASIC/内存故障。
C1300 棱镜马达故障。
C13F0 HSYNC检测故障。
C1468 EEPROM出错。
C14A3 IR 曝光灯故障。
美能达1054代码美能达1054代码MINOLTA EP-1054 自诊码及维修代码IOLTA EP—1054 自诊代码C0000 主电机传动故障C0001 主电机传动异常C0010 PC鼓驱动电机动作故障C0011 PC鼓驱动电机动作异常C004C 冷却风机转动故障C004E 电源冷却风机转动异常C0070 加粉电机转动故障C0071 加粉电机转动异常C0400 暴光灯故障C4100 暴光灯异常C0500 定影器故障C0510 异常低的定影温度C0520 异常高的定影温度C0600 扫描电机故障C0610 镜头电机故障C0620 反光镜电机故障C0E10 AE传感器电瓶故障C0F30 AIDC墨粉浓度传感器故障进入维修方式STOP 0 0 STOP 0***电气/图象调整手动方式最大暴光量电压调整按STOP 0 0 STOP 0 1 1 3，按等倍键选择灯电压设定方式，按复印键暴光灯亮，用无级变倍键调整灯电压为81V手动暴光方式最佳暴光设定调整按STOP 0 0 STOP 0 1 1 3 按变倍键改变数值，按增大键，图象变浅，按减小键，图象变深自动方式最佳暴光设定调整按STOP 0 0 STOP 0 1 1 5 按复印键，机器进行自动调整ATDC 传感器调整按STOP 0 0 STOP 0 1 1 8 按复印键，机器进行自动调整前沿定位调整〈等倍〉按STOP 0 0 STOP 0 1 按STOP按复印键，按4按复印键，按C键用数字键输入新值按复印键前沿定位调整〈放大〉200%按STOP 0 0 STOP 0 1 按STOP按复印键，按两次1键按复印键，按C键输入新值按复印键图象前端消边宽度调整按STOP 0 0 STOP 0 1 按STOP按复印键，按1.2和复印键，按C键输入新值按复印键出厂设置参数STOP 00 STOP 0 1 STOP START 按数字键输入代码0-13，START 按C键清除旧数据，按数字键输入新数据，按START键存储，按还原键2次返回正常状态A0 镜头焦距设定标准=50 调整范围49-51A1 镜头1：1位置校正标准=50 调整范围42-57 每一数字=4个校正单位A2 反射镜1：1位置校正标准=50 调整范围42-57每一数字=8个校正单位A3 放大缩小长度比率调整标准=50 调整范围42-57每一数字=0。
5% A4 1：1同步校正《纸头位置》标准=50 调整范围30-70每一数字=0。
28MMA6 书本复印同步校正标准=50 调整范围30-70每一数字=0。
28MM A11 放大缩小同步校正标准=50 调整范围30-70每一数字=0。
28MM A12 消除纸头宽度调整标准=50 调整范围42-58每一数字=0。
75MM A13 消除纸尾宽度调整标准=50 调整范围40-60每一数字=0。
75MM STOP 0 0 STOP 0 1 1 1 按复印键启动F1用变焦键进行开关状态STOP 0 0 STOP 0 1 1 2 主充电转印电压输出STOP 0 0 STOP 0 1 1 3 手动方式暴光调整标准=50 范围18—81 STOP 0 0 STOP 0 1 1 4 分离高压输出STOP 0 0 STOP 0 1 15 自动暴光调整STOP 0 0 STOP 0 1 16 暴光灯，中和灯亮熄STOP 0 0 STOP 0 1 17 原稿传感器测试STOP 0 0 STOP 0 1 18 ATDC浓度传感器增益调整标准=50 范围00—99主空板功能键及测试点S1 故障符号清除开关PJ22 主控板复位短路点〈关闭主开关再进行短路〉MEMORY 记忆清除测试点〈关闭主开关再进行短路〉TOTAL 总计数器清除测试点，〈与地短路1秒钟〉GND 零电位测试点用户模式按住还原键3秒，屏幕显示U，用数字键输入号码，按启动键，按清除键清除当前设定，输入新设定，按启动键U0 混合原稿设定仅限2030 U4 轻质原稿使用ADF时仅限2030U6 较小原稿仅限2030U7 自动电源ON/OFF，自动电源关闭计时0=不使用1=使用标准=0 U9 文件装订线0=原稿有装订线时1=原稿没有装订线时0=标准仅限2030U10 优先纸张尺寸公制0=A3 1=B4 2=A4L 3=B5L 4=A5L 5=FLS6=A4C 7=B5C 标准=6 仅限2030U12 APS/AMS/手动优先0=APS 1=AMS 2=手动标准=0 仅限2030U13 在自动/手动模式下最佳暴光电平标准=50 范围46-52U14 优先手动暴光电平标准=4 范围0-8U20 自动清除ON/OFF 0=不可以1=30秒2=1分钟标准=0U21 省电定时ON 标准=15 范围1-99 99=240分钟U23插入式计数器自动清除0=不清除1=自动清除标准=1仅限2030 U28 自动断电ON/OFF 0=不可以标准=30分范围0-99 99=240分维修模式2按电子计数器键，停止，00 ，停止，012 ，按启动键屏幕显示C输入代码按启动键，输入新数据按启动键存储，按两次还原键退出维修模式C0 插入式计数器计数标准=0计数下使用纸张数1=计数下完成复印张数仅限2030C1 尺寸计数器计数标准=1 0=不计数1=A3 2=A3/B4 3=A3/B4FLS C2 总计数器标准=0每个复印循环计一张1=2=多张递增计数C4 维修呼叫提示ON/OFF 标准=0不给维修提示1=给维修提示C5 保养计数器标准= 保养计数器1=到0后可复印2=到0后不可以复印C6 插入式计数器复印可以/不可以标准0可以复印1=不可以复印仅限2030C7 IU60停止0=可以复印1=不可以复印C15 空碳粉时停止标准0=可以复印1=不可以复印C20 前边缘消除标准=1更大的宽度1=更小的宽度C21 后边缘消除标准=1更大的宽度1=更小的宽度C23 环线长度调整标准=50 范围47—53C31 原稿停止位置调整标准=50 范围43—58 仅限2030C90 ATDC 探测电平标准=50 范围48—53 48=墨粉比率低5.0%维修模式3 改变固定变焦比率仅限2030维修模式4 保养计数器和通道/配件计数器按纸张选择键，显示计数1=保养计数器2=复印机纸张来源3=手动送纸维修模式5纸张尺寸计数器按纸张选择键，显示纸型计数1=A3 2=A4 3=A5 4=B4 5=FLS 6=英制维修模式6 卡纸计数器，显示卡纸位置次数按纸张选择键1=J0=手送2=3=J0=搓起/传送4=J2=分离5=J3=出纸6=J=分页维修模式7 故障计数器按纸张选择键，显示故障次数1=000=主马达故障2=010=PC驱动马达故障维修模式8零件/消耗品使用期限计数器按纸张选择键，显示零件计数1=IU =IU计数2=PC=PC鼓计数3=ST=显影计数4=CB=刮板计数5=FU=定影器计数维修模式9 纸张尺寸输入仅限2030按纸张选择键选择1=2F第二纸盒长度2=2C第二纸盒宽3=3F 4=3C5=4F6=4C维修模式10 显示用数字键显示松下FP-7718维修代码松下FP-7718维修代码F4输出检查19专用台下层加装卡箱之送纸离合器20专用台中层加装卡匣之送纸离合器21专用台上层加装卡匣之送纸离合器22主机送纸离合器23手送台送纸离合器24手送台电磁阀25主机纸张传送滚轴离合器26主机同步滚轴离合器27加热灯管28铁粉槽29曝炮灯30光学部散热风扇31传送部吸风扇32定像部散热风扇34石油棉存之电磁阀35AVTO板之电磁阀36总计数器37计数器控制38颁机之送纸马达39颁机页片移动（往上移）40颁机叶片移动（自下移）41专用台之同步离合器42＋24VONCPU板CN151和2脚43专用台下层加装卡匣这顶举马达44专用台中层加装卡匣之顶举马达45专用台上层加装卡匣之顶举马达46专用台送纸马达47ADF主马达（往前转）48ADF主马达（向后转）49ADF供应原稿部分50ADF等待之电磁阀51ADF供应原稿之倒转电磁阀52ADF倒转马达（高速）53ADF送稿马达（反转方向）54ADF煞车器55ADF之LED显示57专用台纸张退回电磁阀62双面部压动马达及送纸离合器（送纸方向）63双面部压动马达（出纸方向）64出纸电磁阀65双面部纸匣切换电磁阀66双面部滚轴准马达F4－69装钉导板压动马达70装订马达71纸张更换电磁阀72纸张定位电磁阀73装纸压动马达74装订指示灯（LED）75ADF供应原稿部分（2）76ADF送稿马达（反转方向）（低速）77ADF传送皮带马达（低速反转方向）78ADF煞车电磁阀79集尘风扇80定影部散热风扇F5模式程式设定00因家版本01电源频率02自动反目时间03节电装置07更改显示语言09使用双面部文计数0：不跳1：跳10光学部散热风扇选择11影印预约功能0：无1：有F5程序设定项次内容IT20自动送稿器0：无1：自动检知有无122专用台送纸系统0：无1：自动检知有无124亮度检知0：不检（AE）1：检125影印色度检知0：不检（OFF）（PCFON／OFF）1：检（ON）126双面部0：无1：自动检知有无127总计数0：不跳（印双面夹纸时）1：跳028总计数0：不跳（印双面夹纸时）1：跳030自动送稿器之0：检知二自动调整0 检测装置调整1：不检二不自调31自动送稿器奶回定位0：有1：无140计数器跳双张0：单张1：A3跳两张2：B4／A3跳两张41计数器之跳动选择0：入纸跳1：出纸跳142外加计数0：不外加1：外加计数控制器2：部门电子计数043外加计数器之跳动选择0：入跳1：出跳050浓淡度模式设定0：无自动1：自动优先2：手动优先152原稿尺寸自动检知0：不检（手动）1：检（自动）153自动留装订边0：不留（有ADF）1：留057多尺过送程（ADF）58影印动作0：停止（废粉满时）1：可继续059影印动作0：停止（缺粉时）1：可继续070扳手符号出现周期设定0：不设定1：1500张2：2500张3：5000张4：10000张5：1．5万张6：2万张7：3万张8：6万张9：12万张F5－80还原时之纸张选择0：A4R1：B42：A43：A34：B5R5：B5F6模式程式调整00等倍率（与送纸垂直及平行方向的倍率）（标＝100．0％）01等倍率（平行于走纸方向）改变扫描速度02等倍焦距调整03等倍率（垂直于关纸方向）改变镜头位置04原稿扫描同步05纸张同步06LED组之同步07前端空白08尾端转写（缩小及等倍时）09尾端转写（放大时）11曝光亮度调整12照片模式之曝光亮13缩小时之曝光亮14放大时曝光亮度15亮度标准值（反射率）16亮度修正值17栅极电压（－007V）18照片时栅压（－600V）19磁棒偏夺（－250V）20滚筒灵敏度调整21碳粉灵敏度调整（黑色）标＝7．5V26碳粉补给准位（黑色）＝2．5V31定影部温度调整32原稿色度之淡准位值调整（ADTOMODE）33原稿色度之平均准位值调整34原稿色度之明暗对比调整36ADF同步（单面原稿）37ADF同步（双面原稿）38黑准位之曝光电压调整（正常－40＋40）39曝光灯之基本电压调整（PCF曝光电压）40栅极电压之基本值调整（PCF栅压）41卡匣至同步滚轴之送纸时调整42与送台至同步滚轴之送纸时序调整43卡匣至中继轮轴之送纸时序调整44系统铁桌上层卡匣至中继轮轴之送纸时序调整45系统铁桌中层卡匣至中继轮轴之送纸时序调整46系统铁桌下层卡匣至中继轮轴之送纸时序调整52缩小时之焦距调整53放大时之焦距调整54使用ADF之前端空白调整（无退回定位状态时）80PCF之曝光亮度修正值81PCF之磁棒偏压82PCF之栅压修正值F7模式电子计数设定部门密码：1F5－42设为22F7－00＝20设定密码F8模式：操作调整00曝光灯更换01同步调整之影印测试02同步调整执行后将F6－040．5值写入记忆03曝光灯之亮度标准值设定有更换auto侦测板时需设定04浓度准位（不调）06显示前十次之错误代码及夹纸07清除前十次错误代码及夹纸记忆08锁定反射镜组反镜头组09碳粉自动调整（载体设定）松下FP复印机故障代码表故障代码故障原因Ｊ０７手送台夹纸Ｊ０８手送台供纸检测到前端而未检测到后端Ｊ１９开机时检测器即检测到纸Ｊ２０同步检测器检测到前端而未检测到后端Ｊ２１开机时同步检测器检测到纸Ｊ３０夹纸于同步检测器与出纸检测器之间Ｊ４０出纸检测器检测到纸张前端而未检测到末端Ｊ４１开机时出纸检测器即检测到纸Ｅ１０１全速组扫描异常Ｅ１２１半速组扫描异常Ｅ１２２５／６反射镜移位异常Ｅ１２３Ｆ８－Ｃ０２项输入错误Ｅ１３２色度自动检测板异常Ｅ１４０光学部分散热风扇（Ａ）异常Ｅ１４１光学部分散热风扇（Ｂ）异常Ｅ２２０手送台纸张通过检测器检测异常Ｅ３０３碳粉密度检测板异常Ｅ３１０高压漏电Ｅ３２０主马达异常Ｅ３２２防黑胶片异常Ｅ３３０消电灯异常厂家维修经验EP1054\1085\2030\2080\3000\4000厂家维修经验EP1054/1085/2030/2080/3000/4000型号: EP1054 是低速机中性价比最高的机型，以下是厂家总结的一些维修经验：故障类型: 电气现象: C0F30原因: ATDC感应器损坏解决方案: 出现C0F30代码，如开关前门不能消除，应在开机状态下检查ATDC传感器对PWB-A是否有信号输出（主板上PJ10A-3与GND 之间）。
