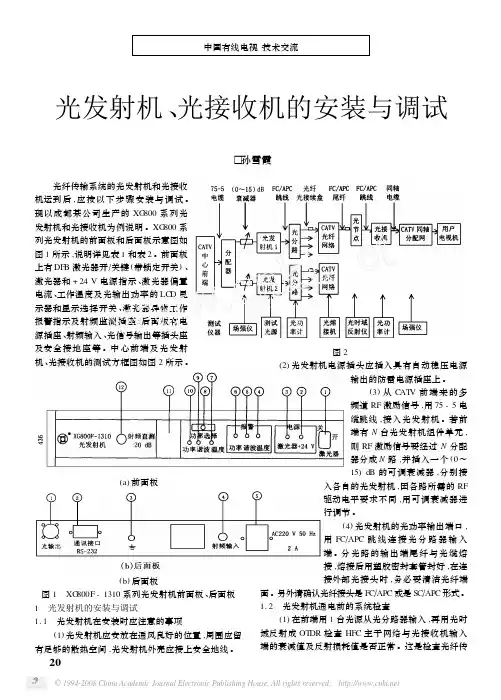

光发射机_光接收机的安装与调试[1]
![光发射机_光接收机的安装与调试[1]](https://img.taocdn.com/s3/m/e08e9daad1f34693daef3e65.png)
显示激光器的功率偏流温度数值
12 射频监测
监测射频输入信号大小
序号
名称
1 光输出 2 通讯接口 3 接地柱 4 射频输入 5 电源插座
表 2 后面板
功能
激光器输出端的光纤连接头 外接 RS232 通讯接口 用于外围设备共同接地 射频信号输入接口 220 V 交流主电源插座
1. 3 光发射机初次开通通电时测试 (1) 将调校好的 RF 激励信号接入光发射机 RF 信
(6) 用场强仪测试光接收机监测输出口的 RF 输 出电平 ( - 20 dB) ,调节机内的衰减器 ,使满足 HFC 网 的电平要求 。
(7) 先检查施工现场的供电情况是否正常 ,然后接 通光接收机电源 ,机内电源指示灯应亮 ,两个绿色 LED 灯亮表示光输入功率及 RF 输出功率正常 ,红色灯亮 表示过载报警 。也可用数字三用表测试光接收模块的 工作电压 ,检查输入光功率值是否正常 。
面。另外请确认光纤接头是 FCΠAPC 或是 SCΠAPC 形式。 1. 2 光发射机通电前的系统检查
(1) 在前端用 1 台光源从光分路器输入 ,再用光时 域反射成 OTDR 检查 HFC 主干网络与光接收机输入 端的衰减值及反射损耗值是否正常 。这是检查光纤传
© 1994-2008 China Academic Journal Electronic Publishing House. All rights reserved.
(收稿日期 :2000202212)
© 1994-2008 China Academic Journal Electronic Publishing House. All rights reserved.
(a) 前面板
(b) 后面板 图 1 XG800F - 1310 系列光发射机前面板 、后面板 1 光发射机的安装与调试 1. 1 光发射机在安装时应注意的事项
OPV6000R卡式光接收机使用手册
OPV6000R L波段光接收机安装和操作手册设备上可能出现的特殊符号Danger 雷射光危险警告Danger 雷射光危险警告Danger 电击危险警告Warring 重要提示警告Danger 掉落危险警告Danger 静电损坏警告Caution 讯号中断警告重要讯息提示注意：请勿查看带电的发射器的光连接器。
不可见的激光输出会对眼睛造成伤害。
请勿损坏阻止查看光连接器的装置。
为降低触电危险，请勿拆下机盖（或后盖），机内没有可由用户操作的设备。
除安装说明和故障排除说明中阐明的维修外，切勿执行任何维修，除非您有资格执行此类维修。
所有维修必须由合格的维修人员完成。
请勿拆下机盖（或后盖）用手触摸模块内的IC器件和光电器件，这些器件都很容易被静电损坏。
为了避免火灾，只能采用具有相同额定电压的保险丝来替换原有保险丝。
本设备只在额定电压和频率下运行，无需对任何选定的开关进行手动设置。
使用不同类型的电源线组连接主电源电路，并遵照使用国家的电工规程要求。
本设备需要在电源线中有一个接地导线。
本设备使用的电源线应适用于标称220伏特的NEMA 型5－15R交流电插座。
为防止火灾或者触电，请勿使设备受到雨淋或将其置于潮湿的环境中，勿将设备置于滴水或者有液体喷洒的环境中，且禁止将盛载液体的物体置入设备上。
为了防止电击，请勿使用这种带有延长电线的（极化）插头、插座，或其他电源插座，除非插头能够完全插入，没有暴露。
为确保符合相应规范和安全要求，仅可使用推荐的电源线。
放电器。
这是为了避免雷击或其他电涌损坏设备。
本设备符合FCC法规第15部分A类数字设备的限制。
这些限制旨在提供合理的防护，防止设备在商业环境中运行时产生有害干扰。
本设备产生、使用并能发射射频能量，如果不按《安装手册》进行安装和使用，则可能对无线通信造成有害干扰。
在住宅区操作本设备可能会对无线信号导致有害的干扰。
在这种情况下，将要求用户自行承担消除此类干扰。
未经OPVISION公司明确许可的任何更改和修改将致使用户无权依照FCC规则来操作本设备。
实验三 光发送机及光接收机实验
实验二 光发送机及光接收机实验一、实验内容1、掌握光发送机及光接收机的结构、原理与使用2、正确连接信号源与光发送模块、光接收模块3、正确使用光功率计测量光接收机输出的光功率4、正确连接信号源与光收发一体模块5、掌握示波器的使用二、工作原理（一）数字信号调制光发送模块输出光功率测试实验框图如下图所示。
具体实验步骤如下：1、用短接线连接信源模块⑦的TP702与光收发模块①的TP101；将模块⑦的地址开关K701-3、 K701-4向上拔，输出方波信号。
2、打开实验箱及模块①、⑦的电源；将按键KS101抬起（LED101灯灭）。
3、取下模块①上光发XS101的保护塑料套，用光纤跳线将XS101与光功率计（或手持式光功率计）连接，此时从光功率计读出的功率就是光端机的平均发送光功率P 。
4、在模块①的RP101上边的左、中两测试点上用万用表测量RP101的电阻及电压，测得的电压值除以电阻值R=R101+RP101, 其中R101是51Ω的固定电阻，求得光发的注入电流I 。
（注：测电阻时必须关掉①号板及实验箱电源）。
5、改变RP101的阻值大小，测量并记录不同阻值条件下的P 、I 值，画出实验的P-I 曲线。
这里需说明的是这里测得的是P-I 曲线的一段（功率调节范围约4个dB ），为了防止烧坏光发送组件，电流I 的调节范围有限，但不妨碍整个P-I 曲线的测量，因为测试方法是一样的，只是多测几组值而已。
注：小心连接光纤跳线与光功率计；细心调节电位器，以免损坏仪器、器件。
若连接信号源与光收发一体模块，用短接线连接信源模块⑦的TP702与光收发模块②的TP201；（二）模拟信号调制光发送模块输出光功率测试实验框图如下图所示。
具体实验步骤参照（一）执行，注意用短接线连接信图1 数字信号调制光发送模块输出光功率测试框图 模数信号源源模块⑦的TP705与光收发模块①的TP102。
（三）光接收模块的输出范围分别输入正弦、方波信号，改变实验箱中RP103的阻值，测量不失真最小和最大信号的幅值，即为光接收模块的输出范围。

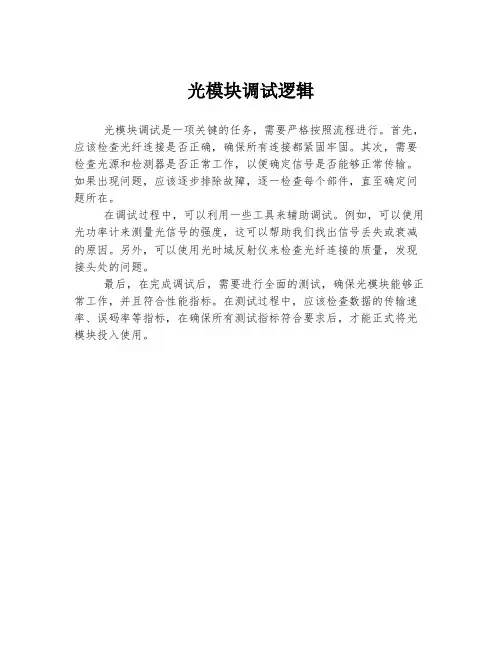

光模块调试逻辑
光模块调试逻辑
光模块调试是一项关键的任务，需要严格按照流程进行。
首先，应该检查光纤连接是否正确，确保所有连接都紧固牢固。
其次，需要检查光源和检测器是否正常工作，以便确定信号是否能够正常传输。
如果出现问题，应该逐步排除故障，逐一检查每个部件，直至确定问题所在。
在调试过程中，可以利用一些工具来辅助调试。
例如，可以使用光功率计来测量光信号的强度，这可以帮助我们找出信号丢失或衰减的原因。
另外，可以使用光时域反射仪来检查光纤连接的质量，发现接头处的问题。
最后，在完成调试后，需要进行全面的测试，确保光模块能够正常工作，并且符合性能指标。
在测试过程中，应该检查数据的传输速率、误码率等指标，在确保所有测试指标符合要求后，才能正式将光模块投入使用。
收光机的使用方法
收光机的使用方法
收光机是一种用来接收光信号的设备，主要用于光纤通信、光纤传感等领域。
以下是收光机的基本使用方法：
1. 连接光纤：首先，通过光纤连接器将待接收的光信号输入到收光机的接收端口上。
确保光纤连接稳固，没有松动或损坏。
2. 调节输入光功率：收光机通常具有输入光功率调节功能，可以根据实际需要调节输入光功率的大小。
根据具体的收光机型号和厂家，可能有不同的调节方式，可以根据收光机的说明书进行设置。
3. 监测输出信号：收光机的输出端口通常是电信号或数字信号，可以通过连接仪器或设备来监测输出信号的强度、频率等参数。
4. 理解输出信号：根据收光机的输出信号类型和设备要求，可以进行信号分析、处理和转换等操作。
例如，如果输出信号是电信号，可以使用示波器或电路分析仪进行进一步的分析和处理。
5. 注意安全使用：在使用收光机时，需要注意避免光源直接照射眼睛，以免对视力造成伤害。
同时，避免在潮湿、多尘、酸性或碱性环境中使用，以确保设备的正常工作和寿命。
请注意，以上仅为收光机的基本使用方法，不同型号和品牌的收光机可能有所差异，具体操作请参考设备说明书或联系供应商进行咨询。
光收发一体模块SFP测试方法详解
深圳飞通光电股份有限公司SHENZHEN PHOTON TECHNOLOGY CO.，LTD测试规范Test Specification(光电性能方面)项目名称/产品型号SFP光收发一体模块SUBJCT（MODEL）：项目阶段SUBJCT PHASE拟制/日期：PREPARED BY/DATE：审核/日期：CHECKED BY：批准/日期：APPROVED BY/DATE：一、目的：根据要求对于SFP模块在各种条件下进行性能指标测试、功能测试及可靠性测试，对产品的设计质量及可生产性进行综合评价。
二、引用行业标准或协议：●ITU-T G.957 (1999/06)●ITU-T G.695 (2004/02)●IEEE802.3 (1998)●SFP MSA (2000/09)●SFF-8472 (V9.3)三、仪表名称：（厂家）●光可变衰减器：GSK-02(光讯)●数字示波器：86130A (Agilent)●光示波器：86130A (Agilent)●直流稳压电源：MPS-3003●光功率计：M712●误码仪：86130A (Agilent)●误码仪(抖动测试)：ANT-20SE(WWG)●光谱仪：Q8381(HP)●光回损仪：RM3750(JDSU)四、测试框图1. 接收灵敏度、饱和光功率图1 接收误码测试框图2. 传输代价图2 传输代价测试框图3. 回波损耗：4. 发射光波长、谱宽：图4 发射光谱测试框图5. 发射光功率：图5 发射光功率测试框图6. 发射光眼图及消光比：图6 发射眼图测试框图7. 抖动测试图7抖动测试框图8. TxDisable 时序图7 发射时序测试框图9.图10 接收时序测试框图五、定义及测试步骤(一)光电电光参数1. 接收灵敏度：Pr定义：在一定的误码率条件下，接收组件能接收的最小输入平均光功率。
测试步骤：(1) 检查测试系统后，打开测试台电源，系统连接参见图1。
(2) 按屏幕右边的“PG Setup”按键，点屏幕左侧的“Bit Rate Setup”软按钮。
室内光接收机使用使用说明
目录一、光接收机概述 (2)二、特点 (2)三、光接收机方框图 (3)四、面板示意图 (3)五、调试和安装 (3)六、光接收机技术指标 (5)七、故障排除 (6)八、装箱清单 (7)九、型号说明 (7)十、附光纤活动接头清洁维护方法.................................................. .. (8)一、光接收机概述BLR100-RAL系列室内光接收机是珠海柏卫宽带电子有限公司出品的HFC网络的光节点设备。
工作波长兼容1310nm和1550nm，供电方式为高可靠性220V开关电源，采用１９"１Ｕ高度标准机架外壳。
二、特点1、适用于有线电视及通信行业的图像、语言和数据（压缩数据）信号的远距离光纤传输。
2、采用进口优质高灵敏度PIN光检波器或PHILIPS光电一体化接收模块和PHILIPS射频放大模块(可选砷化镓模块)，确保了产品的性能指标和可靠性；3、１９"１Ｕ高度标准机架外壳，前面板六阶LED接收光功率指示；光功率电平指示灯，从-5dBm、-3dBm、-2dBm、-1dBm、0dBm、+1dBm逐级显示, 方便工程人员及时了解接收光功率的大小;从而方便工程人员进行网络调试;4、1310nm和1550nm双工作窗口，正向带宽47-750MHz、47-862MHz可选。
5、光功率接收范围：-7-+3dBm。
6、内置插件式反向光发射组件接口，可以方便的安装回传光发射模块组件；回传发射模块功率为1mW-3mW，FC/APC和SC/APC两种光接口形式，以备选用；7、前面板加装输出测试口，方便工程人员测试设备输出电平（输出测试口的值相对于射频输出口的值低20dB）。
8、外置可调均衡器及可调衰减器调节，方便使用。
9、输出一路和二路端口可选。
10、各种不同的输出电平规格92dB--102dB（-1dBm光功率接收，3.8%光调制度）,客户可以根据输出电平不同向我公司订购相应的产品；三、原理框图BLR100-RAL光接收机原理框图四、面板示意图BLR100-RAL光接收机前面板示意图BLR100-RAL光接收机后面板示意图五、调试和安装（一）安装1、开箱检查请先检查外包装，如发现外包装或设备已经损坏，请保存外包装并通知货运公司，未确认设备完好前，请勿通电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1光接收机模块操作及调试
6.1光接收机操作及调试说明
6.1.1光接收机显示和操作说明
LED数码显示屏下方有4个控制按键，其中：
Up键：按此键为向上翻页或在设置参数时数字递减。
Down键：按此键为向下翻页或在设置参数时数字递增。
Ok键：短按此键1s,为进入子菜单或设置参数时确认保存，但在网络地址分组显示时为跳转到下页；长按此键2s，为进入设置模式。
Esc键：按此键退出到上层菜单或取消设置。
图6-1光接收机模块
1输入光功率（不可设置）
2:输入电压（不可设置）
3:机壳温度（不可设置）
4:输出电平（不可设置）
AGC :自动增益模式（不可设置）
A1 : OUT1和0UT2端口下行衰减（可设置），长按Ok键出现数字闪烁，再按Up、Down键调节（设置范围0〜15 dB，步进为1dB，此项用来调节输出电平大小，衰减值加1dBm, 输出电平减1 dBm）,短按Ok保存且退出闪烁设置状态。
E1: OUT1和OUT2端口下行均衡（可设置），长按Ok键出现数字闪烁，再按Up、Down键调节（设置范围0〜15 dB，步进为1dB，此项是对光接收机高低频输出电平进行差值补偿，均衡值加1dBm，差值减小1 dBm ）,短按Ok保存且退出闪烁设置状态。
C:射频频道数（可设置），长按Ok键出现数字闪烁，再按上下键调节（设置范围1〜99, 步进为1,设置不同的值会影响输出电平的精度，此项通常使用出厂默认设置），短按Ok保存且退出闪烁设置状态。
BASE:设备基本信息，短按Ok键进入后，依次显示以下内容:
P/H/G :分别是IP地址，子网掩码，网关等网络地址，其设置方法相同且如下：一个有效的网络地址格式为 A.B.C.D ,在这里是分组显示和设置的
1）进入显示条目
2）按设置（长按Ok键＞2s）,到条目内容闪动,进入设置状态
3）按Down/Up设置网络地址A组内容
4）按Ok （短按）切换到网络地址B显示，按Down/Up设置
5）按Ok （短按）切换到网络地址C显示，按Down/Up设置
6）按Ok （短按）切换到网络地址D显示，按Down/Up设置
7）按Ok （短按）保存以上显示内容，回到显示条目，取消闪烁。
按Down步进为加10,按Up步进为减1,在设置期间，如取消设置可随时按“ Esc”键取消设置，回到LED 显示条目，并取消闪烁。
更改完成后立即生效。
UE：输入波长（可设置，设置不同的值会影响输入光功率的精度），长按Ok键出现数字闪烁，再按上下键调节，设置范围为：13/15二个值，“UE.13”既表示当前输入波长为1310nm，
“UE.15”既表示当前输入波长为1550nm，短按OK保存且退出闪烁设置状态。
AS.xx:光机重启何设置），其中AS表示指示该项为重启，而no表示默认为不重启，Gd表示立即重启。
设置方法是，长按OK键出现数字闪烁，再按上下键调节，短按Ok保存且退出闪烁设置状态。
AE.xx：光机恢复出厂（可设置），其中AE表示指示该项为恢复出厂，而no表示默认为不恢复，Gd 表示下次重启后所有内容为恢复到出厂值。
设置方法是，再按Ok键出现数字闪烁，在按上
下键调节，短按Ok保存且退出闪烁设置状态。
6.1.2光接收机的调试
1. 清洁光纤端面
使用脱脂棉蘸无水酒精清洁光纤尾缆或尾纤的活动接头顶端部。
2. 连接光纤尾缆
将光纤尾缆或尾纤的活动接头与本机光纤适配器连接，要确保接头的匹配，连接要准确（活动接头对准适配器缺口）可靠。
注意妥善保持光纤的弯曲半径足够，并且减少活动连接器处的径向受力。
3. 查看输入光功率
查看数码管“1 ”显示的输入光功率，应在光接收机的输入光功率范围：-4dBm〜+ 2dBm。
4. 调测输出电平
用场强仪监测光接收机输出电平或通过LED 显示察看光接收机输出电平，按用户实际需求通过级间衰减器和级间均衡器对RF 信号输出端进行衰减和均衡调节，建议级间均衡调整至低频段比高频段低6〜8dB,以提高输出能力，达到系统最佳的输出电平和非线性失真指标。
5. 查看数码管显示
查看数码管显示的各项指标，确保各项指标在正常范围内。
6.1.3光接收机网管的开通
按规划要求，使用专用软件或通过数码管下的按钮，修改光接收机IP 地址、子网掩码、网关，再用“接入网统一网管软件”查看、设置光接收机的其他各项指标。
6.1.4光接收机的注意事项
1. 重要提示
(1) 严禁眼睛直视光端面，不可见激光束会造成视网膜永久性伤害；
(2) 清洁或连接光纤头时，严禁用口对准光纤端面吹气使光纤端面污损或灰尘颗粒划伤端面
造成永久性伤害；
(3) 本机不使用的端口应加装75 Q负载，以避免信号泄漏和外界对本机的干扰；
(4) 本机使用时应良好接地，接地电阻<4Q;
(5) 本机应由专业人员进行安装、调试及维护。
2. 技术提示
(1) 当接收光功率超出光AGC控制范围，接收光功率每变化1dB，输出电平变化约2dB；
(2) 最小输入光功率是由载噪比要求所决定，更低的输入光功率也能工作，但载噪比劣化加
剧；
(3) 最大输入光功率是由非线性失真要求所决定，更高的输入光功率会导致非线性急剧劣
化，甚至损坏PIN 光电二极管；
(4) 要确保使用的活动接头是匹配的，斜角和非斜角接头混合
使用会造成极高的插入
损耗和CSO、CTB和CNR指标的劣化。
6.1.5常见故障排除。
