一种远程在线更新FPGA程序的方法
一种远程在线更新FPGA程序的方法

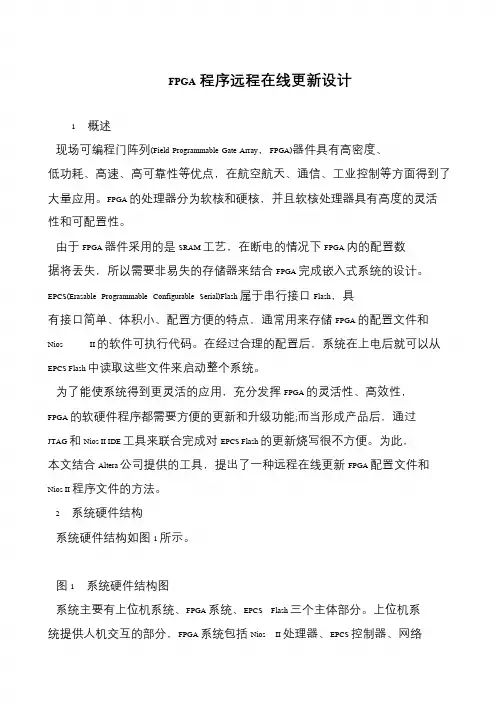

1 概述现场可编程门阵列(Field Programmable Gate Array，FPGA)器件具有高密度、低功耗、高速、高可靠性等优点，在航空航天、通信、工业控制等
方面得到了大量应用。FPGA 的处理器分为软核和硬核，并且软核处理器具有
高度的灵活性和可配置性。由于FPGA 器件采用的是SRAM 工艺，在断电的
情况下FPGA 内的配置数据将丢失，所以需要非易失的存储器来结合FPGA 完
成嵌入式系统的设计。EPCS(Erasable Programmable Configurable Serial)Flash 属于串行接口Flash，具有接口简单、体积小、配置方便的特点，通常用来存储FPGA 的配置文件和NiosII 的软件可执行代码。在经过合理的配置后，系统在
上电后就可以从EPCSFlash 中读取这些文件来启动整个系统。为了能使系统
得到更灵活的应用，充分发挥FPGA 的灵活性、高效性，FPGA 的软硬件程序
都需要方便的更新和升级功能；而当形成产品后，通过JTAG 和NiosII IDE 工
具来联合完成对EPCS Flash 的更新烧写很不方便。为此，本文结合Altera 公司
提供的工具，提出了一种远程在线更新FPGA 配置文件和NiosII 程序文件的方
法。2 系统硬件结构系统硬件结构如图1 所示。系统主要有上位机系统、FPGA 系统、EPCS Flash 三个主体部分。上位机系统提供人机交互的部分，FPGA 系统包括NiosII 处理器、EPCS 控制器、网络及串行接口和其他外部接
口，EPCSFlash 主要用于存储FPGA 的配置文件和Nios 程序映像文件。上位机
系统通过FPGA 集成的网络及串行接口来完成通信工作。
FPGA 采用Altera 公司的CycloneIII 系统的EP3C40F48417N 芯片。它具有
低功耗、高集成度、易于使用的特性。EPCS Flash 采用Altera 公司的EPCS16SI16N 芯片，它支持多种可配置的时钟源，最高支持100 MHz 的外部
基于FPGA的多功能数据选择器设计与实现
基于FPGA的多功能数据选择器设计与实现 章军海201022020671 [摘要]传统的数字系统设计采用搭积木式的方法来进行设计，缺乏设计的灵活性。随着可编程逻辑器件(PLD)的出现，传统设计的缺点得以弥补，基于PLD的数字系统设计具有很好的灵活性，便于电路系统的修改与调试。本文采用自顶向下的层次化设计思想，基于FPGA设计了一种多功能数据选择器，实现了逻辑单元可编程、I/O单元可编程和连线可编程功能，并给出了本设计各个层次的原理图和仿真时序图；本文还基于一定的假设，对本设计的速度和资源占用的性能进行了优化。 [关键词]层次化设计;EDA;自顶向下；最大时延 0引言： 在现代数字系统的设计中，EDA(电子设计自动化)技术已经成为一种普遍的工具。基于EDA技术的设计中，通常有两种设计思想，一种是自顶向下的设计思想，一种是自底向上的设计思想[1]。其中，自顶向下的设计采用层次化设计思想，更加符合人们的思维习惯，也容易使设计者对复杂系统进行合理的划分与不断的优化，因此是目前设计思想的主流。基于层次化设计思想，实现逻辑单元、I/O单元和连线可编程可以提高资源的利用效率，并且可以简化数字系统的调试过程，便于复杂数字系统的设计[2][3]。 1系统原理图构架设计 1.1系统整体设计原理 本设计用于实现数据选择器和数据分配器及其复用的I/O端口和连线的可编程却换，提高系统的资源利用效率。系统顶层原理框图如图1所示，系统拥有两个地址选择端口a0、a1，一个功能选择端口ctr，还有五路I/O复用端口。其中，地址选择端口用于决定数据选择器的数据输入端和数据分配器的数据输出端；功能选择端口用于切换数据选择器和数据分配器，以及相应的I/O端口和连线；I/O复用端口数据的输入和输出，其功能表如表一所示。 图1顶层模块原理图 表一顶层系统功能表
FPGA数字跑表
电子信息工程专业 FPGA与ASIC设计实践教程 设计报告 班级：电子信息工程1303班 学号：201315110 姓名: 田佳鑫 日期：2015年11月4日 指导老师：何英昊
目录 1系统总体方案及硬件设计 (3) 1.1设计内容 (3) 1.2 设计要求 (3) 1.3 实现要求 (3) 2各模块设计及电路图 (3) 2.1设计项目简介 (3) 2.2分块设计代码 (4) 2.3总体框图设计 (7) 2.4管脚锁定图 (8) 3课程设计体会 (8)
1系统总体方案及硬件设计 1.1 设计内容 数字跑表电路 1.2设计要求 (1)跑表的计时范围为0.01—59min59.99s。 (2)具有异步清零、启动。计时和暂停功能。 (3)输入时钟频率为100Hz。 (4)要求数字跑表的输出能够直接驱动共阴极7段数码管。 1.3 实现要求 (1)分析功能要求,划分功能模块。 (2)编写各模块的Verilog HDL语言设计程序。 (3)在QuartusⅡ软件或其他EDA软件上完成设计和仿真。 (4)根据实验装置上的CPLD/FPGA芯片，在适配时选择相应的芯片，将设计生成配置文件或JEDEC文件，然后将配置文件或JEDEC文件下载到实验装置上运行，操作实验装置上设定的功能开关，验证设计功能。 2各模块设计及电路图 2.1 设计项目简介 主控模块分别连接6个数码管显示模块和分频模块，分频模块给主控模块的计数器提供时钟源，主控模块在按键的控制下，在其中计数器的作用下输出给数码管显示装置，实现跑表功能。 振荡器 控制按键分频器计 数 器 显 示
2.2分块设计代码 （1）分频模块： module fenpin(CLK,CLK2); //输入50MHz，输出分频到1Hz input CLK; output CLK2; reg CLK2; reg[31:0] counter2; parameter N2=5000000; always@(posedge CLK) begin if(counter2==250000) begin counter2<=0; CLK2<=~CLK2; end else counter2<=counter2+1; end endmodule （2）控制模块： module sz(clk,clr,pause,msh,msl,sh,sl,mh,ml); inputclk,clr; input pause; output[3:0]msh,msl,sh,sl,mh,ml; reg[3:0]msh,msl,sh,sl,mh,ml; reg cn1,cn2; always@(posedgeclk or posedgeclr) begin if(clr) begin {msh,msl}<=8'h00; cn1<=0; end else if(!pause) begin
八选一数据选择器
1.4’b1001<<2=（6‘b100100），4’b1001>>2=（4’b0010 ）。 2、完整的条件语句将产生（组合逻辑电路）电路，不完整的条件语句将产生（时序逻辑电路）电路。 3、用EDA技术进行电子系统设计的目标是最终完成（专用集成电路ASIC）的设计。 4、可编程器件分为（现场可编程列阵FPGA）和（复杂可编程逻辑器件 PLD） 5、系统函数和任务函数的首字符标志为（$），预编译指令首字符标志为（#）。 6、一个基本的Verilog-HDL程序由（Verilog-HDL ）模块构成。 7、EDA技术在应用设计领域主要包含哪四个方面的内容（HDL）、（PLD ）、（ EDA工具软件）、（EDA开发系统） 8、EDA技术的基本特征主要有哪5个方面：（自顶向下的设计方法）、（采用硬件描述语言）、（高层综合和优化）.（并行工程）、（开放性和标准化） 9、当前最流行的并成为IEEE标准的硬件描语言是（ VHDI ）和（ Verilog-HDL） 10、一个完整的Verilog-HDL设计模块包括：（模块关键字和模块名）、（端口列表）、（端口定义）、（功能描述）这4部分。 11Verilog-HDL模块的I/O端口声明用来声明模块端口定义中各端口数据流动方向，包括（输入端口）、（输出端口）、和（双向端口） 12、Verilog-HDL语言的三种常用的模型描述方法为（行为描述）、（数据描述）和（结构描述） 13、Verilog-HDL的数值集合由哪四种基本的值组成（ 0）、（1 ）、 x）、( z ） 14、10’hxf=（ 10’xxxxxx1111 ） 10’hzf=（ 10’zzzzzz1111 ） 15、若a=5’b10x01,b=5’b10x01,则a= =b的结果为（ X ）、a= = =b的结果为（ 1 ） 16、Wire[15:0] wire-b表示连线宽度为（16 ）位，其最高位为（15），最低位为（0）。 17、若A=5’b11011,B=5’b10101,则有&A=(0）|B=（1） ~A=（5’b00100）A&B(5’b10001) 18、若A=8’b1000_0100则A<<3的结果为（11’b10000100000）A>>3的结果为（8’b00010000） 19、对于Verilog-HDL语言中的关键字，在建模时都必须（小）写。 20、if(a) out1<=int1; else out1<=int2;当a= （1）执行out1<=int1 ；当a=（0）执行out1<=int2 二、选择题： 21、在verilog语言中整型数据与（ C ）位寄存器数据在实际意义上是相同的。 A、8 B、16 C、32 D、64 22、大规模可编程器件主要有FPGA、CPLD两类，下列对FPGA结构与工作原理的描述中，正确的是（ C ）。 A．FPGA全称为复杂可编程逻辑器件； B．FPGA是基于乘积项结构的可编程逻辑器件； C．基于SRAM的FPGA器件，在每次上电后必须进行一次配置； D．在Altera公司生产的器件中，MAX7000系列属FPGA结构。 23. 子系统设计优化，主要考虑提高资源利用率减少功耗（即面积优化），以及提高运行速度（即速度优化）；指出下列哪些方法是面积优化（ B ）。 ①流水线设计②资源共享③逻辑优化④串行化 ⑤寄存器配平⑥关键路径法 A．①③⑤B．②③④C．②⑤⑥D．①④⑥ 24、下列标识符中，（A）是不合法的标识符。 A、9moon B、State0 C、Not_Ack_0 D、signall 25、下列语句中，不属于并行语句的是：（D ） A、过程语句 B、assign语句 C、元件例化语句 D、case语句 26、在verilog中，下列语句哪个不是分支语句？（ D ） A.if-else B、case C、casez D、repeat 27、下列标示符哪些是合法的（ B ） A、$time B、_date C、8sum D、mux# 28、如果线网类型变量说明后未赋值，起缺省值是（ D ） A、x B、1 C、0 D、z 29、现网中的值被解释为无符号数。在连续赋值语句中，assign addr[3:0]=-3;addr被赋予的值是（A ）
数字跑表设计说明
西南科技大学 设计报告 课程名称：基于FPGA的现代数字系统设计设计名称：基于原理图的数字跑表设计 姓名： 学号: 班级： 指导教师：
西南科技大学信息工程学院
一、实验目的 1、设计一个数字跑表，具有复位、暂停、秒表等功能 二、实验原理 1.完成一个具有数显输出的数字跑表计数器设计，原理图如下图所示。 、 数字跑表计数器原理图
任务分析: 输入端口： 1）复位信号CLR，当CLR=1，输出全部置0，当CLR=0，系统正常工作。 2）暂停信号PAUSE，当PAUSE=1，暂停计数，当PAUSE=0，正常计数。3）系统时钟CLK，CLK=50MHz 输出端口： 数码管驱动----DATA1，位宽14位，其中，DATA1[7：0]是数码管显示值，DATA1[14：8]是数码管控制端口
屏蔽未用端口---ctr，位宽是2，将未用的两个数码管显示关闭 （1）跑表的计时范围为0.01s～59min59.99s，计时精度为10ms； （2）具有异步复位清零、启动、计时和暂停功能； （3）输入时钟频率为100Hz； （4）要求数字跑表的输出能够直接驱动共阴极7段数码管显示. 按照自顶向下设计，应该分为以下模块： 分频----将下载板上50MHz时钟分频为周期是0.01秒的时钟，提供给百分计数 计数1----百分计数，输入周期是0.01秒的时钟，计数，满100进位，注意个位，十位的不同生成 计数2---60进制计数器，输入百分位，或者秒位的进位，计数，满60向高位进位，注意个位，十位的不同生成 数码管显示控制----驱动数码管数据，显示控制端口。 三、实验步骤 1、数码管显示驱动模块的设计 （1）建立工程：file->New Project，并注意器件、EDA工具的正确选择 （2）建立新Verilog HDL模块编辑窗口，选择资源类型为Verilog Module，并输入合法文件名，在文本编辑窗口输入代码。 （3）执行综合得到综合后的电路，并进行功能时序仿真。 2.计数器模块的设计 设计步骤同数码管的设计，并完成模块的设计输入、综合、功能仿真。 3.数码管和计数器组合为一个系统 用Verilog HDL将数码管和计数器组合为一个模块，完成综合、功能仿真，分析波形，修正设计。
数字跑表
清华大学 信息工程学院 课程设计报告书题目: 数字跑表 课程：数字系统设计 专业：电子信息科学与技术 班级： 学号： 学生姓名： 指导教师：
2014年 6月 20日 目录 1简介 (4) 1.1任务的提出 (4) 1.2方案论证 (4) 2总体设计 (5) 2.1整体方案设计和功能分割 (5) 2.2计时电路 (5) 3详细设计及仿真 (7) 3.1各功能模块的设计和实现 (7) 3.1.1控制模块 (7) 3.1.2计时器模块 (8) 3.1.3时基分频器模块 (9) 3.2软件设计 (10) 4总结 (11) 5总程序 (12) 参考文献 (15)
摘要 本设课程设计是基于FPGA的数字跑表的设计，利用VerilogHDL语言和QuartusII软件以及FPGA实验操作平台来实现的。本论文的重点是用硬件语言VerilogHDL来描述数字跑表，偏重于软件设计。大致内容是首先简单介绍了EDA的现状和前景VerilogHDL语言特点，应用平台FPGA，之后阐述了数字跑表的设计思想和大体的设计流程，最后进入本设计的核心设计部分，用VerilogHDL语言设计数字跑表电路，着重对各个模块进行了详细的分析和说明。 关键词：Verilog、HDL语言、QuartusII软件、数字秒表
1简介 1.1任务的提出 V erilog HDL语言是1983年GDA公司的Phil Moorby首创的，之后Moorby有设计了Verilog-XL仿真器获得很大成功，也使得Verilog HDL语言得到发展和推广。Verilog HDL 语言是在C语言的基础上发展而来的。从语法结构上看，Verilog HDL继承和借鉴了C语言的很多语法，两者有许多的相似之处，但Verilog HDL作为一种硬件描述语言，还是有本质的区别。即可适于可综合的电路设计，也可胜任电路和系统的仿真；能在多层次上对所设计的系统加以描述，从开关级、门级，寄存器传输级到行为级等都可以担任，而且没规模限制；灵活多变的电路描述风格，可进行行为描述，也可进行结构描述等；应用十分的广泛。QuartusⅡ软件是Atlera的CPLD/FPGA集成开发软件，具有完善的可视化设计环境，并具有标准的EDA工具接口，基于QuartusⅡ进行EDA设计开发需要以下步骤:设计输入、编译、仿真、编程与验证等。 根据设计要求，首先对数字跑表进行结构和功能的划分。计数器部分设三个输入端，分别为时钟输入（CLK），复位（CLR）和启动/暂停（PAUSE）按键。复位信号高电平有效，可对跑表异步清零；当启动/暂停键为低电平时，跑表开始计时，高电平时暂停，变低后在原来的数值基础上继续计数。然后计数器的每个位的值赋给六选一数据选择器，数据选择器选择的位值再赋给七段数码管译码器，这样就可以显示数字了。 1.2方案论证 本字跑表首先要从最低位的百分秒计数器开始，按照系统时钟进行计数。计数至100后向秒计数器仅为，秒计数器一百分秒计数器的进位位为时钟进行计数。计数至60后向分计数器进位，分计数器以秒计数器的进位位为时钟进行计数。 数字跑表巧妙地运用进位位作为时钟来减少计数的位数。如果统一使用系统时钟作为计数时钟，那秒计数器将是一个6000进制的计数器，额分计数器将是一个3600000进制的计数器。这将极大的浪费FPGA的逻辑资源。而使用进位位作为计数时钟，只需要一个100进制的计数器和两个60进制的计数器。 在实际的设计中，为了是计数器更加简单，计数器使用高低位两个计时器来实现。100进制计数器分别是最高位10进制计数器，地位10进制计数器，60进制计数器分别是高6进制计数器，低位10进制计数器。这样整个数字跑表使用6个计数器来实现。 同时由于10进制计数器重复使用了5次，可以使用独立的模块实现十进制计数器，这样就可以通过模块复用来节省整个模块使用的资源。 数字跑表提供了清零为CLR和暂停位PAUSE，百分秒的时钟信号可以通过系统时钟分频提供。分频至1/100s，即可实现真实的时间计数。详细的时钟分频设计渎职可以参考相关的资料实现。 代码中端口信号的定义: CLK:时钟信号 CLR:异步复位信号 PAUSE:暂停信号 MSH、MSL:百分秒的高位和低位 SH、SL:秒信号的高位和低位
数字跑表(电子科大)
数字跑表设计报告 学院：电子工程学院 学号：2011029180015 姓名：洪娜建 班级：电磁场5班
一系统总体设计 设计要求 设计一个数字秒表，有6个输出显示，分别为百分之一秒、十分之一秒、秒、十秒、分、十分，系统主要由显示译码器、分频器、十进制计数器和六进制计数器组成。整个秒表还需有一个启动/停止信号和一个复位信号，以便秒表能随意停止及启动。 要求： 1、跑表精度为0.01秒 2、跑表计时范围为：1小时 3、设置开始计时/停止计时、复位两个按钮 4、显示工作方式：用六位BCD七段数码管显示读数 5、扩展功能：锁存控制功能。 系统工作原理 数字跑表通过系统将48MHz时钟进行分频得到100Hz的秒表时钟，之后通过对时钟信号进行计数得到具体的跑表显示数值，跑表数值作为显示单元电路的输入，显示单元控制数码管动态扫描显示计数 因此，系统主要划分为：分频器，计数器，显示控制，开始\停在使能控制，清零控制，锁存控制。 原理图如下：
二单元电路设计 1.分频器 设计思路：输入信号48MHz，将其48000分频可得1KHz信号，再将1KHz信号10分频可得100Hz信号。1KHz用于显示LED扫描，100Hz用于计数器时钟。 源程序如下： entity fenpin is Port ( clk : in STD_LOGIC; clk_1k : out STD_LOGIC; clk_100 : out STD_LOGIC); end fenpin; architecture Behavioral of fenpin is signal cnt1:INTEGER RANGE 1 TO 24000; signal cnt2:INTEGER RANGE 1 TO 5; signal clk_1k_temp:STD_LOGIC:='0';
