电力电缆允许载流量

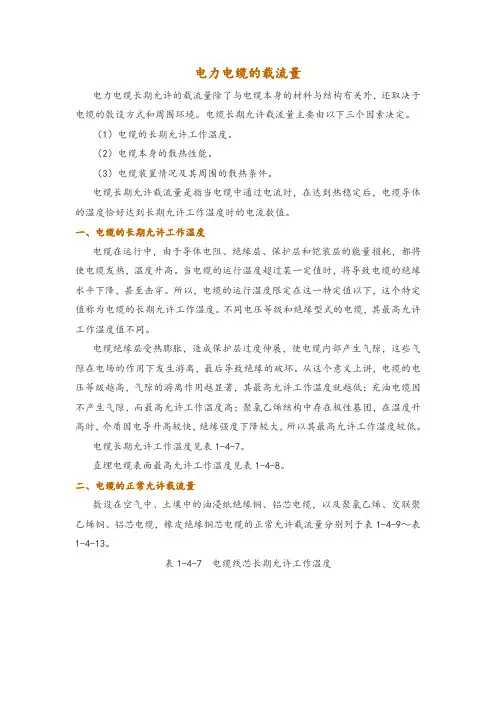

电力电缆的载流量
电力电缆的载流量电力电缆长期允许的载流量除了与电缆本身的材料与结构有关外，还取决于电缆的敷设方式和周围环境。
电缆长期允许载流量主要由以下三个因素决定。
（1）电缆的长期允许工作温度。
（2）电缆本身的散热性能。
（3）电缆装置情况及其周围的散热条件。
电缆长期允许载流量是指当电缆中通过电流时，在达到热稳定后，电缆导体的温度恰好达到长期允许工作温度时的电流数值。
一、电缆的长期允许工作温度电缆在运行中，由于导体电阻、绝缘层、保护层和铠装层的能量损耗，都将使电缆发热，温度升高。
当电缆的运行温度超过某一定值时，将导致电缆的绝缘水平下降，甚至击穿。
所以，电缆的运行温度限定在这一特定值以下，这个特定值称为电缆的长期允许工作温度。
不同电压等级和绝缘型式的电缆，其最高允许工作温度值不同。
电缆绝缘层受热膨胀，造成保护层过度伸展，使电缆内部产生气隙，这些气隙在电场的作用下发生游离，最后导致绝缘的破坏。
从这个意义上讲，电缆的电压等级越高，气隙的游离作用越显著，其最高允许工作温度就越低；充油电缆因不产生气隙，而最高允许工作温度高；聚氯乙烯结构中存在极性基团，在温度升高时，介质因电导升高较快，绝缘强度下降较大，所以其最高允许工作温度较低。
电缆长期允许工作温度见表1-4-7。
直埋电缆表面最高允许工作温度见表1-4-8。
二、电缆的正常允许载流量敷设在空气中、土壤中的油浸纸绝缘铜、铝芯电缆，以及聚氯乙烯、交联聚乙烯铜、铝芯电缆，橡皮绝缘铜芯电缆的正常允许载流量分别列于表1-4-9～表1-4-13。
表1-4-7 电缆线芯长期允许工作温度表1-4-8 直埋电缆表面最高允许工作温度表1-4-9 油浸纸绝缘电力电缆长期允许载流量单位：A续表注 1.斜线前为铜芯电缆载流量，斜线后为铝芯电缆载流量。
2.导体工作温度为80℃，空气温度为30℃，土壤温度为25℃，土壤热阻系数为1.2K·m/W，敷设深度为0.5m。
表1-4-10 聚氯乙烯绝缘电力电缆长期允许载流量单位：A续表注 1.斜线前为铜芯电缆载流量，斜线后为铝芯电缆载流量。
电力公司电力电缆、输电线路允许载流量暂行规定
电力公司电力电缆、输电线路允许载流量暂行规定为统一电力电缆、输电线路安全电流，保证系统安全、稳定运行，根据《电力电缆运行规程》、《电力系统电气设备选择与实用计算》，制定本规定。
一、电缆长期允许载流量及其校正系数直接埋入地下时（25℃），土壤热阻系数为80℃厘米/瓦注：1、表中数据为铝芯电缆载流量；2、铜芯电缆载流量为表中对应数值乘以1.3系数；3、本表为单根电缆容量。
- 1 -在空气中（25℃），长期允许载流量）注：1、表中数据为铝芯电缆载流量；2、铜芯电缆载流量为表中数值乘以1.3系数；3、本表为单根电缆容量。
另外：因300 m㎡电缆规程中无要求，经咨询制造厂家，暂按企业标准考虑，待有新国标后执行国标或新规程。
10KV 300*3铜电缆直埋：567A，空气中：671A。
10KV300*3铝电缆直埋：481A，空气中：527A。
35KV300*3铜电缆直埋：550A，空气中：740A。
35KV300*3铝电缆直埋：439A，空气中：586A。
- 2 -35KV240*3铜电缆直埋：495 A，空气中：650 A。
35KV240*3铝电缆直埋：460 A，空气中：512 A。
二、铝绞线允许载流量表注:1.LJ-铝绞线,LGJ-钢芯铝绞线,LGJQ-轻型钢芯铝绞线,LGJJ-加- 3 -强型钢芯铝绞线。
2.表为最高允许温度+70℃的允许载流量。
3.表引自《电力系统电气设备选择与实用计算》。
三、目前运行输电线路安全载流电流：- 4 -- 5 -- 6 -- 7 -二○○七年五月三十一日- 8 -- 9 -。
电力电缆允许载流量
电力电缆允许载流量电力电缆安装注意事项1、电缆与热力管道平行安装时应保持2m的距离，交叉时应保持0.5m。
2、电缆与其它管道平行或交叉安装时均要保持0.5m的距离。
3、电缆直埋安装时，1-35kV电缆直埋深度应不小于0.7m。
4、10kV 及以下电缆平行安装时相互净距不小于0.1m,10-35kV不小于0.25m,交叉时距离不小于0.5m。
5、电缆的最小弯曲半径，多芯电缆不得低于15D，单芯电缆不得低于20D（D为电缆外径）。
6、6kV及以上电缆接头a、安装电缆终端头时，必须剥除半导电屏蔽层，操作时不得损伤绝缘，应避免刀痕及凹凸不平的情况，必要时要用砂纸磨平；屏蔽端部应平整，并要把石墨层（碳粒）清除干净。
b、塑料绝缘电缆端头铜屏蔽和钢铠必须良好接地，对短线路也应遵循这项原则，避免三相不平衡运行时钢铠端部产生感应电动态，甚至“打火”及燃烧护套等事故。
接地引出线要采用镀锡编织铜和电缆铜带连接时应用烙铁锡焊，不宜用喷灯封焊，以免烧损绝缘。
c、三相铜屏蔽应分别与地线相连，注意屏蔽接地线和钢铠地线应分别引出，相互绝缘，焊接地线的位置应尽量靠下。
8、对电缆终头和中间接头的基本要求：a.导体连接良好；b.绝缘可靠，推荐采用辐照交联热收缩型硅橡胶绝缘材料；c.密封良好；d.足够的机械强度，能适应各种运行条件。
7、电缆端头必须防水，以及其它腐蚀性材料的侵蚀，以防因水树引起绝缘层老化而导致击穿。
9、电缆的装卸必须使用吊车及叉车，禁止平运、平放，大型电缆安装时须使用放缆车，以免电缆受外力损伤或因人工拖动而擦伤护套和绝缘层。
电缆不装盘，严禁用人力手拉，使导体弯曲损坏绝缘层产生短路。
10、电缆如因故不能及时敷设时，应将其放在干燥地方贮存，防止日光曝晒，电缆端头进水等。
0.6/1KV铝芯聚氯乙烯绝缘电力电缆在空气中敷设长期连续负荷条件下允许载流量0.6/1kV交联聚乙烯绝缘电力电缆6/6（6/10）kV交联聚乙烯绝缘电力电缆8.7/10（8.7/15）kV交联聚乙烯绝缘电力电缆26/35kV交联聚乙烯绝缘电力电缆电额定电压0.6/1kV聚氯乙烯绝缘电力电缆7.1.1 电缆敷设温度≥0℃7.1.2 电缆导体的长期允许工作温度：≤70℃7.1.3 短路时（最长持续时间为超过5s）电缆的最高工作温度：160℃7.1.4 电缆允许最小弯曲半径R=15D。
电线电缆载流量大全完整版
电线电缆载流量大全 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】环境温度：导线工作温度：65°C25°C0.6/1kV PVC绝缘PVC护套耐火电缆参考载流量导线工作温度：65°C环境温度：25°C0.6/1kV PVC绝缘PVC护套五芯电缆在地埋敷设时长期允许载流量环境温度：导线工作温度：65°C25°C0.6/1kV PVC绝缘PVC护套五芯电力电缆在空气中长期允许载流量环境温度：导线工作温度：65°C25°C0.6/1kV PVC绝缘及护套铠装电力电缆长期允许载流量导线工作温度：65°C 环境温度：25°C适用电线型号：VV22、VLV22、VV32、VLV320.6/1kV PVC绝缘及护套电力电缆长期允许载流量适用电线型号：VV、导线工作温度：65°C环境温度：25°CVLV6/10kV及以下煤矿用阻燃橡套电缆长期允许载流量环境温度：导线工作温度：90°C40°C0.38/0.66kV及以下煤矿用阻燃橡套电缆长期允许载流量环境温度：导线工作温度：65°C25°C不同土壤热阻系数的载流量修正系数不同环境温度下载流量修正系数(土壤中)不同环境温度下载流量修正系数(空气中通用橡套软电缆长期允许载流量导线工作温度：65°C环境温度：25°C500V聚氯乙烯绝缘电线穿管敷设长期允许载流量适用电线型号：BV、导线工作温度：65°C环境温度：25°CBLV500V橡皮绝缘电线穿管敷设长期允许载流量适用电线型号：BXF、导线工作温度：65°C环境温度：25°CBLXF250-500V聚氯乙烯绝缘软线和护套电线长期允许载流量导线工作温度：环境温度：适用电线型号：BV、RVV、RVB、RVS、65°C25°C BVV、BLVV500V单芯橡皮、聚氯乙烯绝缘电线长期允许载流量环境温度：导线工作温度：65°C25°C10/35kV交联聚乙烯绝缘电缆长期允许载流量适用电缆型号：YJV、导线工作温度：80°C环境温度：25°CYJLV。
电线电缆载流量表(全)
电线电缆载流量表(全)本文介绍了8.7/10(8.7/15)KV和26/35KV交联聚乙烯绝缘电力电缆的允许持续载流量表。
其中，电缆型号包括YJV、YJLV、YJY、YJLY、YJV22、YJLV22、YJV23、YJLV23、JYV32、YJLV32、YJV33和YJLV33.不同型号的电缆可敷设在空气中或土壤中，单芯或三芯排列，导体材质为铜或铝。
电缆的截面面积从25mm2到1200mm2不等，可适用于不同的环境温度和额定电压。
以下是详细的载流量表：8.7/10(8.7/15)KV电缆载流量表：26/35KV电缆载流量表：JYV32、YJLV32、YJV33、YJLV33是不同型号的电缆，可用于不同的敷设环境和电流承载能力。
这些电缆由铜或铝制成，可在空气中或土壤中使用。
其中，三芯电缆适用于空气中的敷设，而单芯电缆适用于土壤中的敷设。
此外，YJV、YJLV、YJY、YJLY是另一组电缆型号，适用于26/35KV的电压等级。
这些电缆的截面积不同，可用于不同的电流承载能力和环境温度。
在选择电缆时，需要考虑敷设环境和电流承载能力。
BVR电线可用于空气敷设长期允许的载流量A，而橡皮绝缘电线和聚氯乙烯绝缘电线则适用于不同的导线面积和电流承载能力。
BXF、BXFRBLXFBV、BVRBLV等型号的电线也可根据实际需求进行选择。
总之，选择适合的电缆和电线是非常重要的，需要根据实际需求和敷设环境进行选择。
标准文案和实用文档可作为参考，但最终的选择应该基于实际情况。
以下是YJV、YJLV电缆的载流量表。
表格中列出了不同铜电线型号的单心载流量、两心载流量、三心载流量和四心载流量。
同时，我们还提供了不同电线规格下的电压降。
这些数据可以帮助您选择合适的电缆规格，以满足您的需求。
单心载流量：根据表格，我们可以看出，YJV、YJLV电缆的单心载流量在不同电线型号下有所不同。
例如，VVYJV电线型号下的单心载流量为25A，而YJV电线型号下的单心载流量为16A。

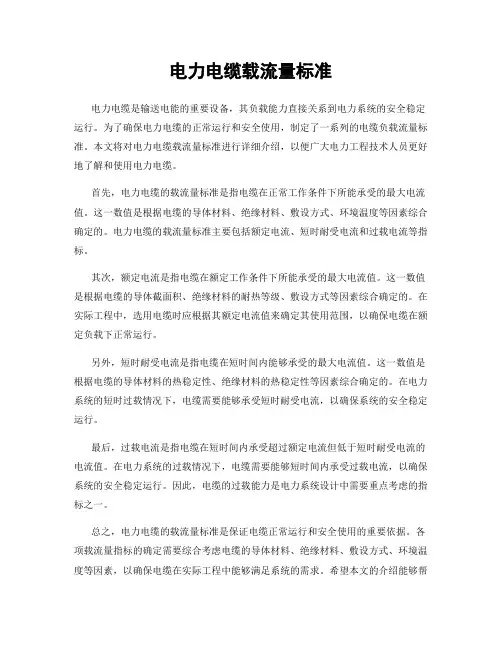

电力电缆载流量标准
