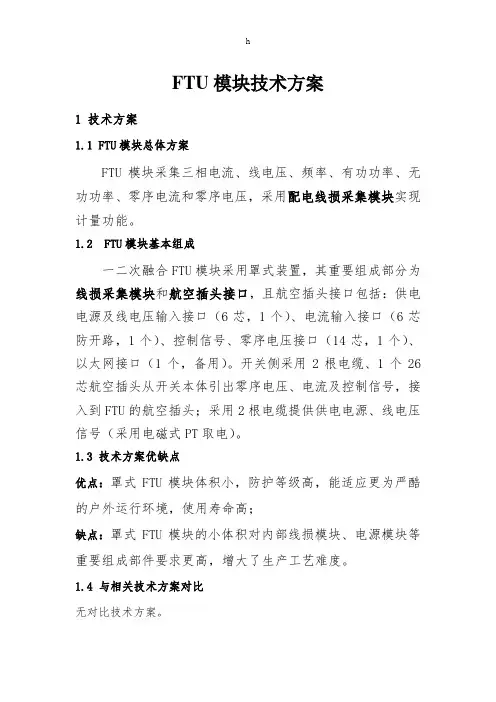

FTU模块技术方案
1 技术方案
1.1 FTU模块总体方案
FTU模块采集三相电流、线电压、频率、有功功率、无功功率、零序电流和零序电压，采用配电线损采集模块实现计量功能。

1.2 FTU模块基本组成
一二次融合FTU模块采用罩式装置，其重要组成部分为线损采集模块和航空插头接口，且航空插头接口包括：供电电源及线电压输入接口（6芯，1个）、电流输入接口（6芯防开路，1个）、控制信号、零序电压接口（14芯，1个）、以太网接口（1个，备用）。

1.3 技术方案优缺点
优点：罩式FTU模块体积小，防护等级高，能适应更为严酷的户外运行环境，使用寿命高；
缺点：罩式FTU模块的小体积对内部线损模块、电源模块等重要组成部件要求更高，增大了生产工艺难度。

1.4 与相关技术方案对比
无对比技术方案。

2 功能要求
2.1 计量功能要求（配套用户末端分界开关除外）
FTU采用配电线损采集模块实现计量功能，包括：
a)正反向有功电量计算和四象限无功电量计算及功率因
数计算；
b)计量数据冻结功能：包括日冻结数据，功率方向改变
时的冻结数据；
c)有功电量计算为0.5S级精度，无功电量计算为2级，
功率因数分辨率0.01。

2.2测量功能要求
采集三相电流、线电压、频率、有功功率、无功功率、零序电流和零序电压。

（1）保护功能要求
a)应满足Q/GDW-514《配电自动化终端子站功能规范》及
《配电自动化终端技术规范》相关要求。

b)分段/联络断路器、分界断路器具备相间故障检测及跳
闸功能、相间故障信息上传功能。

c)分段/联络断路器、分界断路器、分界负荷开关具备进
出线接地故障的检测及跳闸功能；具备故障录波与通
信上传功能，接地故障录波每周波80点以上。

（2）测量/计量/保护精度要求
a)保护、测量、计量电压：外置PT线电压额定输入为
100V，测量精度≤0.5％；
b)保护、测量、计量电流：三相额定电流输入为1A；保
护≤3%；测量精度为0.5级；计量精度为0.5S级；
c)零序电流：20A/1A；测量精度≤0.5％；
d)零序电压：(10kV/√3)/(6.5V/3)；测量精度3P。

（3）功耗要求
“三遥”FTU、“二遥”动作型FTU整机功耗不大于35VA
（含配电线损采集模块，不含通信模块、后备电源）。

3 技术要求
3.1 使用环境
a)海拔高度：≤2000m;
b)环境温度：-40°C~+40°C
c)地震烈度：不超过GB/T 17742-1999中的Ⅸ级;
d)使用场所：户外，无易燃、爆炸危险、化学腐蚀及剧烈振动的场所；
e)风速：≤35m/s;
f)防污等级：IV级；
g)最大日温差：25°C；
h)最大覆冰厚度：10mm。

3.2 参数指标
暂无。

3.3 测试标准
待定。

3.4 结构要求
（1）采用全密封防水结构插头插座。

插头插座焊线侧必须灌装硅脂橡胶，保证无带电裸露点；
（2）电缆上接电源PT的电缆破口需做防雨水浸入处理，安装时做上U型固定。

电缆控制器侧要做下U型固定，防止雨水顺电缆灌入插头；
（3）电压时间型开关、分界开关等尽量采用罩式装置，控制单元满足IP67防护等级，满足下水试验要求。

（4）不同属性信号线间，强弱电间应留有空端子。

FTU 内端子排建议采用水平式结构，箱式FTU应满足IP54的防护等级，箱体内金属附件，板材建议采用非金属钝化处理以减少凝露，箱体底部留有导流孔。

（5）控制器线路板、连接件外露针需做三防绝缘处理（三防漆，绝缘漆，硅橡胶灌封），绝缘材料为非易燃品。

控制器应满足DL/T 721-2013有关湿热条件实验要求。

3.5 接口要求
FTU的航空插头接口包括：供电电源及线电压输入接口（6芯，1个）、电流输入接口（6芯防开路，1个）、控制信号、零序电压接口（14芯，1个）、以太网接口（1个，备用）。

采用2根电缆、1个26芯航空插头从开关本体引出零序电压、电流及控制信号，接入到FTU的航空插头。

采用2根电缆提供供电电源、线电压信号（采用电磁式PT取电）。

航空插头引脚定义见附录A。

与开关本体相连的电缆在FTU侧分别连接到电流输入、控制信号航空插头；与PT电源相连的电缆在FTU侧连接到
供电电源和电压信号航空插头。

3.6 其他技术要求
（1）通信要求：配电终端应同时具备光纤、无线通信接口，通信接口要求应满足Q/GDW-514《配电自动化终端子站功能规范》及《配电自动化终端技术规范》相关要求。

附录A：
附表A.1 柱上开关26芯航空插件管脚电气定义
17
PT-
(可选)
内置PT- RVVP1.5mm²
18
PT+
(可选)
内置PT+ RVVP1.5mm²
19 YXCOM 遥信公共端RVVP1.0mm²
20 HW 合位RVVP1.0mm²
21 FW(可
选)
分位RVVP1.0mm²
22 WCN 未储能位RVVP1.0mm²
23 -- --
24 Uo+零序电压＋RVVP1.0mm²
25 Uo-零序电压-RVVP1.0mm²
26 -- --
附表A.2 FTU电源/电压航空插头引脚定义引脚号标记标记说明电缆规格备注图示
1 1TVa1AB线电压TV二次侧电
压（对应A相）
RVVP1.5mm²电源
2 2TVc1CB线电压TV二次侧电
压（对应C相）
RVVP1.5mm²电源
3 1TVb1/
2TVb1
AB/BC线电压TV二次
侧电压（对应B相）
RVVP1.5mm²电源
4 1TVa2AB线电压TV二次侧电
压（对应A相）
RVVP1.5mm²测量
5 2TVc2 CB线电压TV二次侧电
压（对应C相）
RVVP1.5mm²测量
6 1TVb2/
2TVb2
AB/BC线电压TV二次
侧电压（对应B相）
RVVP1.5mm²测量
附表A.3 FTU电流输入接口引脚定义
电流输入接口（ID）引脚定义及接线要求
引脚号标记标记说明电缆规格备注图示
1 Ia A相电流RVV2.5mm²
2 Ib B相电流RVV2.5mm²
3 Ic C相电流RVV2.5mm²
4 In 相电流公共端RVV2.5mm²
5 I0 零序电流RVV2.5mm²
6 I0com 零序电流公共端RVV2.5mm²
附表A.4 FTU控制信号航空插头引脚定义
（配弹簧机构开关）
引脚号标记标记说明电缆规格备注图示
1 HW 合位RVVP1.0mm²
2 FW 分位RVVP1.0mm²
3 CN- 储能CN- RVVP1.5mm²
4 CN+ 储能CN+ RVVP1.5mm²
5 WCN 未储能位RVVP1.0mm²
6 YXCOM 遥信公共端RVVP1.0mm²
7 HZ- 合闸输出- RVVP1.5mm²
8 HZ+ 合闸输出+ RVVP1.5mm²
9 FZ- 分闸输出- RVVP1.5mm²
10 FZ+ 分闸输出+ RVVP1.5mm²
11 ――――
12 ――――
13 Uo+ 零序电压＋RVVP1.0mm²
14 Uo- 零序电压- RVVP1.0mm²。
