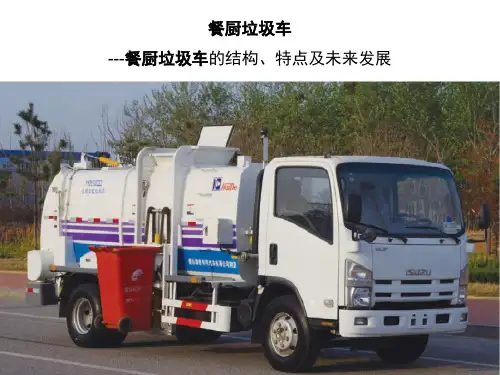

餐厨垃圾车的结构、特点及未来发展PPT课件
餐厨垃圾车
8
餐厨垃圾车未来技术的发展方向
• a. 人性化设计：减轻操作者的劳动强度，提高工作效率，操作更符合人机工程学。 • b. 数字智能化：车辆安装称重系统、信息储存、发送、打印、实时监每个收集点所收集的垃圾总量，并对这些信息进行计算机处理，便于科 学管理。 • c. 外观美化：改变以往只重实用的观念，让车辆整体外观漂亮，使之完全融入现代化的都市，成为 一个流动的风景线。 • d. 形式多样化：有的生活小区，每天产生的厨余垃圾量不大，可以放置拉臂式的厨余垃圾箱先行收 集，再利用拉臂车进行运送。 • e. 大容量：大部分的厨余垃圾处理站远离都市，如果用小型的厨余垃圾车进行运输浪费很大，这就 需要大型的厨余垃圾转运车进行运输通过小车与大车的垃圾对接方式进行转运，最简单方式是采用 抽吸式对接，但是目前厨余垃圾的成分很复杂，极易堵塞管路，真正实行起来还需要一段时间。
餐厨垃圾车 ---餐厨垃圾车的结构、特点及未来发展
1
• 餐厨垃圾车的无害化处理必须由无序的市场步入规范化的 市场运作，其收集运输环节就必须要由专用的餐厨垃圾收 集车来完成。2001年，我国少数几家专用车企业开始着手 研制餐厨垃圾车，其中以烟台海德专用汽车有限公司、北 京华林特装车有限公司、湖北宏图特种飞行器制造有限公 司三家企业为代表，先后开发出大容量、机械化装载、密 封性好的厨余垃圾车。从2002年我国积极推行环卫设备建 设之后，餐厨垃圾车开始小批量的试运行，得到了环卫部 门的认可http:。
2
餐厨垃圾车的结构及特点
• 餐厨垃圾的处理分为分类收集 与运输、集中处理、无害化和 资源化加工几个大环节。餐厨 垃圾车是餐厨垃圾分类收集与 运输环节中所必备的专用车辆 。它要求车辆密封性好，操作 方便可靠、装卸载效率高，并 与后期无害化和资源化设备相 配套。

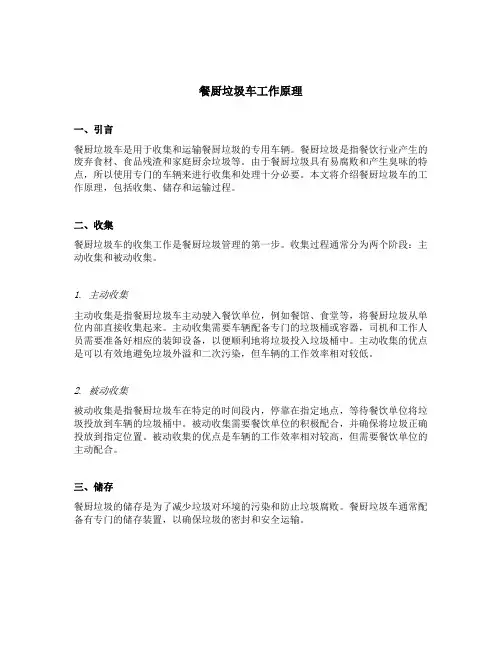

餐厨垃圾车工作原理
餐厨垃圾车工作原理一、引言餐厨垃圾车是用于收集和运输餐厨垃圾的专用车辆。
餐厨垃圾是指餐饮行业产生的废弃食材、食品残渣和家庭厨余垃圾等。
由于餐厨垃圾具有易腐败和产生臭味的特点，所以使用专门的车辆来进行收集和处理十分必要。
本文将介绍餐厨垃圾车的工作原理，包括收集、储存和运输过程。
二、收集餐厨垃圾车的收集工作是餐厨垃圾管理的第一步。
收集过程通常分为两个阶段：主动收集和被动收集。
1. 主动收集主动收集是指餐厨垃圾车主动驶入餐饮单位，例如餐馆、食堂等，将餐厨垃圾从单位内部直接收集起来。
主动收集需要车辆配备专门的垃圾桶或容器，司机和工作人员需要准备好相应的装卸设备，以便顺利地将垃圾投入垃圾桶中。
主动收集的优点是可以有效地避免垃圾外溢和二次污染，但车辆的工作效率相对较低。
2. 被动收集被动收集是指餐厨垃圾车在特定的时间段内，停靠在指定地点，等待餐饮单位将垃圾投放到车辆的垃圾桶中。
被动收集需要餐饮单位的积极配合，并确保将垃圾正确投放到指定位置。
被动收集的优点是车辆的工作效率相对较高，但需要餐饮单位的主动配合。
三、储存餐厨垃圾的储存是为了减少垃圾对环境的污染和防止垃圾腐败。
餐厨垃圾车通常配备有专门的储存装置，以确保垃圾的密封和安全运输。
1. 封闭储存餐厨垃圾车的储存装置一般采用封闭式设计，使用密封盖或门锁来确保垃圾不会外溢和扩散臭味。
封闭储存可以有效地防止污染和传播病菌，保持环境清洁和卫生。
2. 保温储存餐厨垃圾具有易腐败的特点，所以在储存过程中需要保持一定的温度，以减缓垃圾的腐败速度。
餐厨垃圾车通常会配备一定的保温设备，例如保温板和加热装置，以确保垃圾在运输过程中不会过早腐败。
四、运输餐厨垃圾车的运输工作是将垃圾从餐饮单位运输到垃圾处理中心的关键环节。
运输过程需要考虑垃圾的体积、重量和安全性。
1. 容积运输餐厨垃圾车通常配备有大容量的储存装置，以确保一次性可以收集和运输大量的垃圾。
容积运输可以减少运输次数，提高运输效率，减少能源消耗。

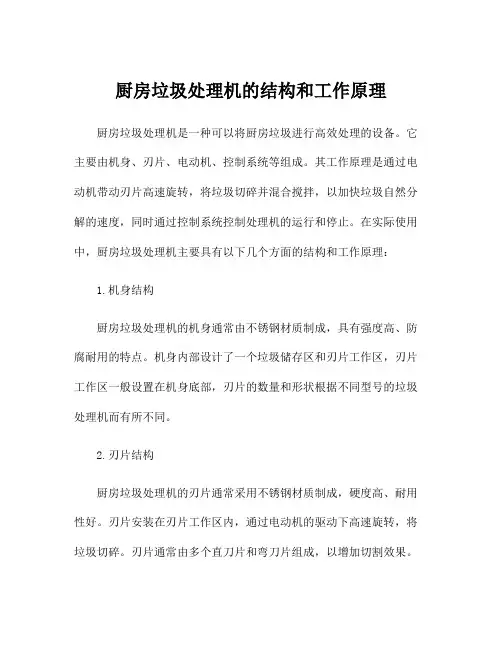

厨房垃圾处理机的结构和工作原理
厨房垃圾处理机的结构和工作原理厨房垃圾处理机是一种可以将厨房垃圾进行高效处理的设备。
它主要由机身、刃片、电动机、控制系统等组成。
其工作原理是通过电动机带动刃片高速旋转，将垃圾切碎并混合搅拌，以加快垃圾自然分解的速度，同时通过控制系统控制处理机的运行和停止。
在实际使用中，厨房垃圾处理机主要具有以下几个方面的结构和工作原理：1.机身结构厨房垃圾处理机的机身通常由不锈钢材质制成，具有强度高、防腐耐用的特点。
机身内部设计了一个垃圾储存区和刃片工作区，刃片工作区一般设置在机身底部，刃片的数量和形状根据不同型号的垃圾处理机而有所不同。
2.刃片结构厨房垃圾处理机的刃片通常采用不锈钢材质制成，硬度高、耐用性好。
刃片安装在刃片工作区内，通过电动机的驱动下高速旋转，将垃圾切碎。
刃片通常由多个直刀片和弯刀片组成，以增加切割效果。
3.电动机厨房垃圾处理机的电动机是其工作的动力来源，它通常由一台高转速、低功率的电动机组成。
电动机可通过启动开关或根据垃圾处理机内部的传感器自动启动和停止。
同时，电动机具有较高的稳定性和低能耗的特点。
4.控制系统厨房垃圾处理机的控制系统包括电路控制板、按钮开关及传感器等，用于控制垃圾处理机的运行和停止。
控制系统检测垃圾处理机内部的压力及温度等参数，并根据这些参数进行相应的控制，以确保垃圾处理机的安全运行。
厨房垃圾处理机的工作原理如下：1.启动：当有垃圾需要处理时，通过按钮开关启动厨房垃圾处理机。
控制系统将检测到的参数传输给电动机控制板，电动机开始工作。
2.垃圾进料：将垃圾放入垃圾处理机的进料口，垃圾会被送入刃片工作区。
进入刃片工作区后，垃圾将被刃片高速旋转切割成小颗粒，并与旧垃圾混合搅拌。
3.压缩和分解：切碎的垃圾经过高速旋转的刃片作用下，不断受到冲击和切割，垃圾的体积将被压缩和分解。
这使得垃圾更易于自然分解成有机肥料。
4.控制系统：控制系统根据内部传感器检测到的压力、温度等参数，实时监控垃圾处理机的工作状态。

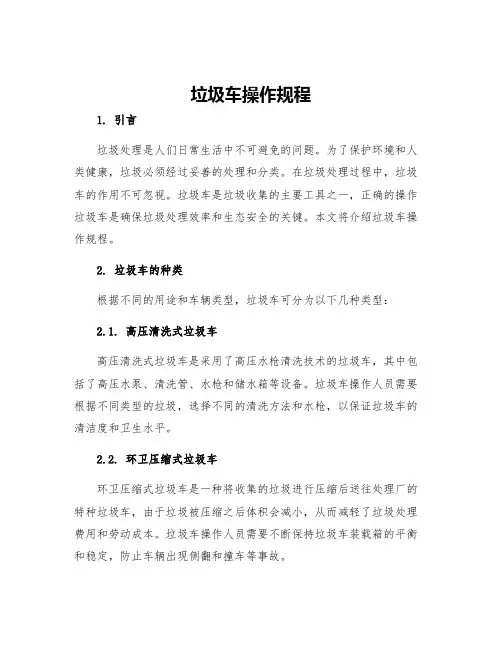

垃圾车操作规程
垃圾车操作规程1. 引言垃圾处理是人们日常生活中不可避免的问题。
为了保护环境和人类健康，垃圾必须经过妥善的处理和分类。
在垃圾处理过程中，垃圾车的作用不可忽视。
垃圾车是垃圾收集的主要工具之一，正确的操作垃圾车是确保垃圾处理效率和生态安全的关键。
本文将介绍垃圾车操作规程。
2. 垃圾车的种类根据不同的用途和车辆类型，垃圾车可分为以下几种类型：2.1. 高压清洗式垃圾车高压清洗式垃圾车是采用了高压水枪清洗技术的垃圾车，其中包括了高压水泵、清洗管、水枪和储水箱等设备。
垃圾车操作人员需要根据不同类型的垃圾，选择不同的清洗方法和水枪，以保证垃圾车的清洁度和卫生水平。
2.2. 环卫压缩式垃圾车环卫压缩式垃圾车是一种将收集的垃圾进行压缩后送往处理厂的特种垃圾车，由于垃圾被压缩之后体积会减小，从而减轻了垃圾处理费用和劳动成本。
垃圾车操作人员需要不断保持垃圾车装载箱的平衡和稳定，防止车辆出现侧翻和撞车等事故。
2.3. 电动平衡式垃圾车电动平衡式垃圾车是一种电驱动的平衡车，可以平稳地行驶在道路和人行道等不同地形上，主要用于城市垃圾处理和道路清洁。
垃圾车的操作人员需要确保车辆的平衡性和安全性，不得擅自改变车辆的动力和方向。
3. 垃圾车操作规程3.1. 操作前准备垃圾车操作人员在操作垃圾车之前，必须做好以下准备工作：1.检查垃圾车发动机、电池和轮胎等部件是否完好无损；2.检查垃圾车装载箱是否清洁，以及是否装备好必要的工具和设备；3.检查垃圾车驾驶员座椅和安全带是否调整好；4.准备好不同类型的垃圾分类标识和垃圾袋。
3.2. 执行垃圾收集任务1.垃圾车操作人员需要根据垃圾收集路线和时间表，及时到达指定的垃圾收集点；2.在装载垃圾前，应仔细查看垃圾种类和垃圾分类标识，避免将不同类型的垃圾混合装载；3.垃圾车装载箱装满后，必须及时前往垃圾处理土场或处理设施将垃圾卸载；4.垃圾车操作人员在运行过程中注意行车安全，保持车辆稳定和平衡，严禁超速行驶和不规范驾驶。
餐厨垃圾车操作规程
餐厨垃圾车操作规程作为新时代的环保行动，整治餐厨垃圾已经成为一个国家性课题。
在打击垃圾污染的过程中，餐厨垃圾分类收集更是至关重要。
为了确保餐厨垃圾的正确收集和处理，餐厨垃圾车的操作规程必须得到严格遵守。
下面，我们就围绕餐厨垃圾车操作规程进行详细的分析，希望能对大家有所帮助。
第一步、携带必备物品在操作餐厨垃圾车之前，首先需要携带必要的物品。
比如说，驾驶员需要带上驾驶证以及身份证等证件。
同时，还需要配备干净的手套、口罩、护目镜等防护用品，以免受到垃圾异味的侵袭。
第二步、车辆检查接下来就是对餐厨垃圾车进行初步的检查。
这其中包括了车辆的制动系统、加油量、轮胎气压值等等。
为了确保车辆的安全运行，检查必须得到认真的对待。
第三步、装填垃圾工作人员必须清楚地了解餐厨垃圾车的装填流程。
对于装载餐厨垃圾的时候，必须将死垃圾和餐厨垃圾分开装运。
同时，需要注意垃圾的压缩和塑封，以保证垃圾在运输途中不外泄。
第四步、垃圾箱归位在垃圾收集结束之后，工作人员需要将垃圾箱清空，并且归位到原来的位置。
在回收到垃圾处理中心之后，对餐厨垃圾进行分类处理，以免造成不必要的污染。
第五步、车辆维护餐厨垃圾车需要经过定期的保养和维护。
工作人员需要定期对车辆进行检查和保养，以避免出现故障和安全事故。
总之，餐厨垃圾车操作规程是环境保护工作必备的重要程序。
正确的操作流程不仅可以有效减少垃圾污染和卫生问题，还可以保障工作人员的安全。
在未来，我们应该进一步提高餐厨垃圾的收集和处理技术，为打好垃圾污染的治理作出贡献。
餐厨泔水垃圾车标准(一)
餐厨泔水垃圾车标准(一)关于餐厨泔水垃圾车标准的探讨餐厨泔水垃圾车的概念餐厨泔水垃圾车是指专门用于收集餐厨垃圾、厨余垃圾、食品废弃物等有机废弃物的专用车辆。
随着生活水平的提高和人们环保意识的增强，餐厨泔水垃圾车在城市垃圾处理领域中的作用越来越突出。
餐厨泔水垃圾车的标准1. 垃圾桶体积餐厨泔水垃圾车中的垃圾桶体积应符合国家相关标准，一般为5立方米、8立方米、10立方米、12立方米等。
2. 压缩装置餐厨泔水垃圾车中的压缩装置应能够对垃圾进行压缩，达到减少体积、提高运输效率的目的。
压缩装置还应具有防漏、防滴的功能，避免垃圾液体污染环境。
3. 环保设施餐厨泔水垃圾车应配备污水处理设施和防臭设施，尽可能避免恶臭和二次污染。
4. 操作人员餐厨泔水垃圾车的操作人员应有相关资质和技能，熟悉垃圾分类和处理的过程，同时具备责任心和安全意识。
餐厨泔水垃圾车的重要性1. 提高城市环境质量餐厨泔水垃圾车的使用可以有效减少餐厨垃圾、厨余垃圾等有机废弃物的堆放和发酵，避免产生异味和污染，提高城市环境质量。
2. 保护生态环境有机废弃物的分解过程会产生大量的甲烷等温室气体，餐厨泔水垃圾车可以将有机垃圾集中处理，减少二氧化碳的排放，有利于保护生态环境。
3. 推动城市垃圾分类与处理的发展餐厨泔水垃圾车的使用要求垃圾进行分类处理，可以有效推动城市垃圾分类与处理的发展，促进环保事业的持续发展。
结语餐厨泔水垃圾车的标准和使用，对于现代城市的环境建设和生态保护有着重大的意义，应引起人们的高度重视和关注。
餐厨泔水垃圾车的应用范围餐厨泔水垃圾车的应用范围涵盖了餐饮、社区、学校、医院、景区等多个领域。
尤其是在餐饮业和社区环境中，餐厨泔水垃圾车的应用已经成为了日常垃圾处理的重要手段。
餐厨泔水垃圾车的挑战和解决方案1. 操作技能和安全意识餐厨泔水垃圾车需要有专业的操作人员，他们需要了解垃圾收集的方法和安全操作规范，最大限度地避免安全事故的发生。
2. 垃圾分类意识餐厨泔水垃圾车的使用需要有良好的垃圾分类意识，垃圾分类的水平直接影响了运输和处理效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2 餐厨垃圾车的结构 重汽集团专用汽车公司为满足市场对餐厨垃圾车的需求，已研发出多款厨余垃 圾专用收集车。图 1所示的青专牌
QDZ5070ZZZI型餐厨垃圾车罐体采用圆罐形封闭式结构，内部装有推铲总成，推铲由推
铲油缸驱动，沿罐体内两侧中部的滑道滑动，推铲起到整理罐体内部空间和推卸垃圾的功 能。罐体后盖为整体开合结 图1 厨余垃圾车结构图
置在车体右侧前方的平台上，方便观察和控制各专用装置的运动情况。
餐厨垃圾车的结构和使用技巧
• 罐体包括圆罐体和方罐体两部分。圆罐体是厨余垃圾的主要装载空间，装载 厨余垃圾时，推铲处在罐体前方，推铲与垃圾桶提升翻料机构设置有互锁装 置，若推铲未收回到位，垃圾桶提升翻料机构将无法动作，以免垃圾倒入罐 内推铲后面而无法清理。厨余垃圾通过提升翻料机构倒入圆罐体内，堆积在
餐厨垃圾车的结构和使用技巧
• 餐厨垃圾车使用技巧
图2 后部图
2.2 推铲 推铲用于推挤垃圾和推卸垃圾。为了满足推卸料干净的要求，推铲与圆罐体 应有良好的刮擦接触；该车在推铲周围安装了由多段圆弧状 MC尼龙耐磨滑 块构成整体圆环的滑道环， MC尼龙耐磨滑块具有耐磨性好、摩擦系数小、 不磨损罐体内壁的特点，并且在耐磨滑块与推铲组件之间安装有弹性密封条， 通过调整弹性密封条可得到适当的压紧力，使耐磨块与罐体之间紧密结合 （见图 3），从而保证罐体内垃圾完全推出。 (a) 挂桶 (b) 翻桶倒料图4 垃圾桶提升翻料机构
•
•
垃圾桶提升翻料机构的作用是将垃圾
桶提升到罐体上部投料口处，并自动翻转
• 根据厨余垃圾含水量高的特点，车上配置了专用于盛放污水的方罐体。 方罐体位于圆罐体的下方，与圆罐体连成一体；方罐体同时起到副车
架的作用，支撑着上部的圆罐体和与底盘主车架的连接。圆罐体与方
罐体之间设有过滤装置，圆罐体内厨余垃圾分离后的污水经过滤装置 流入到方罐体内；方罐体后部有液体排放口，通
餐厨垃圾车的结构和使用技巧
• • 过开关球阀可方便地实现厨余垃圾中液体 成分的排放或回收利用（见图2），此固液分离厨余垃圾车罐体已获国家专利 （专利号：200720305280.2）。图3推铲滑道环剖视图而将垃圾倒入圆罐体 中。该提升翻料机构为吊升式提桶翻料机构，通过使用一套举升油缸来驱动 动作。举升油缸安装在圆罐体上，吊升拉杆通过销轴与进料口顶盖连接。当 举升油缸开始推动吊升拉杆起挂垃圾桶时，吊升拉杆同时带动进料口顶盖翻 转打开顶盖，自动完成进料口顶盖开启、垃圾桶提升、垃圾桶翻转、倒料等
餐厨垃圾车的结构和使用技巧
• 2.4 后盖罐体后盖为整体开合结构，通过罐体两侧液压缸驱动开合。后盖与 罐体通过圆 • 罐体顶部的可调式铰链连接，后盖圈上在与圆罐体结合位置处装有可压缩性 能良好的整圈密封胶条，密封胶条与圆罐体间的压缩量可通过可调式铰链处 的螺母进行调节。在圆罐口下方左右两侧装有液压缸驱动的斜楔式锁紧机构， 当后盖合拢后，斜楔式锁紧机构在锁紧液压缸的驱动下，将 • 2.3 垃圾桶提升翻料机构
1 前言 2.1 罐体 餐厨垃圾车主要由装载垃圾的圆罐 体、盛装餐厨垃圾车中液体成分的方罐体、 提升上料机构、推铲、密封式后盖和液压 系统等部件组成。餐厨垃圾车经过开
关排放口球阀排放污水，大大增强了餐厨垃圾 收集的装载量，此外，罐体良好的密 封性能能有效地避免餐厨垃圾运输中的污 水撒漏现象，从而避免了二次污染。
餐厨垃圾车的结构和使用技巧
• 构，通过罐体两侧的后盖开启油缸驱动开合；后盖装有整圈密封胶条，当后 盖合拢后，靠近罐口两侧下方的后盖锁紧装置将后盖通过密封条与罐体紧密 结合在一起，保证后盖密封可靠。垃圾桶提升翻料机构设置在车体右前侧， 靠近推铲位置处。上装各专用装置均由液压控制，手动操作，操纵控制台放
境的污染，由厨余垃圾提炼的生物柴油、化工油脂及有机肥料等也将会得到
合理利用，厨余垃圾车必将会迎来越来越广阔的市场前景。
餐厨垃圾车的结构和使用技巧
• • • 图5 后盖和清洗装置 2.5 其它装置 罐体前方设有上下登梯，在圆罐体顶部设有检修口，方便人员进入罐体内进 行检修维护。厨余垃圾由于含水量高、有机物和油脂含量高，夏天易腐败发 臭，造成环卫工人工作条件差，车辆行驶有异味。为改善作业环境 QDZ5070ZZZI厨余垃圾车配有清水清洗装置，一次可装载 80 L，利用底 • 盘的电源作为动力源，驱动冲洗水泵进行工作，可方便地在收集和运输厨余 垃圾过程中对车辆进行冲洗，减少异味带来的环境污染。 该垃圾桶提升翻料机构还设有垃圾桶回落锁止装置，防止垃圾桶在回落下降时 提前与压桶装置脱开而出现“甩桶”情况；当垃圾桶落到地面时，垃圾桶回落锁 止装置自动打开，保证了垃圾桶与提升翻
全套提升翻料动作，整套动作平稳连贯，并且简化了操作步骤，节约了工作
时间，提高了工作效率，如图4所示。
餐厨垃圾车的结构和使用技巧
• • • • 料机构自动分离。 3 结语 目前，国内市场上的厨余垃圾车在载 质量上主要有3 t、5 t和8 t等几种车型，在卸料方式上主要有推铲式和举升式， 根据使用地区的不同要求又衍生出抽吸式、废气加热式和绞笼式等不同型式 的厨余垃圾车，各种型式和结构的厨余垃圾车极大地满足了市场的个性化需 求。此外，针对厨余垃圾收集和运输的特定要求，专门对厨余垃圾车进行了 优化设计，专用的垃圾桶提升翻料机构和良好的密封性能完全适应厨余垃圾 的收集和满足道路运输要求。随着今后各地政府部门对厨余垃圾规范管理和 统一回收利用等政策和措施的逐步完善，杜绝厨余垃圾进入食物链和造成环
罐内靠近推铲的地方；当观察到罐内投料口处堆积了较多的垃圾
餐厨垃圾车的结构和使用技巧
• 时，可操作推铲将垃圾推往罐体后方，腾出投料口的空间，然后推铲 回位，继续进行装载作业。后盖与圆罐体通过密封胶条紧密结合在一 • 起，使后盖密封可靠而不渗漏，防止厨余垃圾在运输过程中对环境造
成的二次污染，见图5所示。
