设计文件中存在的常见问题
施工图设计文件审查中发现的常见问题分析(提纲)

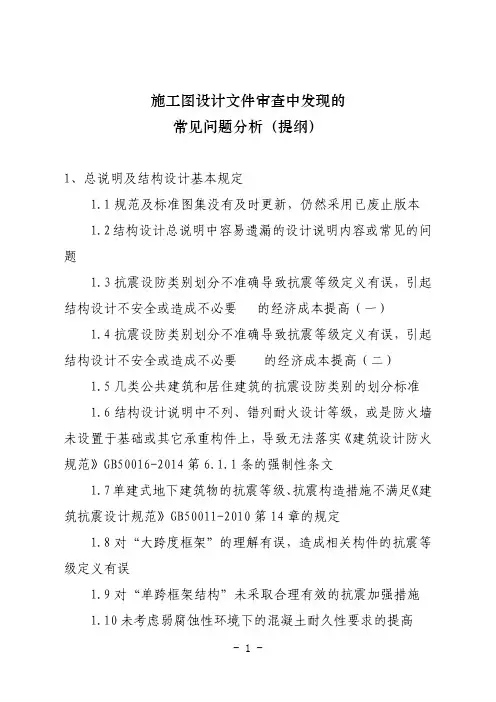

施工图设计文件审查中发现的常见问题分析（提纲）1、总说明及结构设计基本规定1.1规范及标准图集没有及时更新，仍然采用已废止版本1.2结构设计总说明中容易遗漏的设计说明内容或常见的问题1.3抗震设防类别划分不准确导致抗震等级定义有误，引起结构设计不安全或造成不必要的经济成本提高（一）1.4抗震设防类别划分不准确导致抗震等级定义有误，引起结构设计不安全或造成不必要的经济成本提高（二）1.5几类公共建筑和居住建筑的抗震设防类别的划分标准1.6结构设计说明中不列、错列耐火设计等级，或是防火墙未设置于基础或其它承重构件上，导致无法落实《建筑设计防火规范》GB50016-2014第6.1.1条的强制性条文1.7单建式地下建筑物的抗震等级、抗震构造措施不满足《建筑抗震设计规范》GB50011-2010第14章的规定1.8对“大跨度框架”的理解有误，造成相关构件的抗震等级定义有误1.9对“单跨框架结构”未采取合理有效的抗震加强措施1.10未考虑弱腐蚀性环境下的混凝土耐久性要求的提高1.11采用部分砌体墙承重、部分框架承重的混合形式，违反强制性条文1.12绿色建筑一（二）星级的控制项要求在结构设计总说明中遗漏1.13对存在液化土层的地基未采取抗液化措施或列出的抗液化措施不满足规范要求1.14防震缝宽度不满足规范要求1.15嵌固端位置选择不合理、不正确2、结构计算分析2.1整体计算总信息中容易出现的问题2.2整体计算模型中未对水平转换构件单独定义2.3按楼层最小地震剪力系数对结构水平地震作用效应进行调整时，采用的方法不当2.4 剪力调整0.2Qo调整分段不当、调整不到位、加强层参与调整、少量框架的剪力墙结构未进行调整2.5当符合规范规定的计算竖向地震作用的条件时而未计算2.6地震作用计算未考虑结构中非承重墙体的刚度影响2.7荷载较大的无梁楼板计算时的as值或混凝土保护层厚度填写过小，造成不安全因素2.8活荷载取值不满足规范要求2.9活荷载折减系数取值不正确2.10计算楼板配筋时将楼板上的隔墙荷载直接均摊采用，而未按简支板的绝对最大弯矩来确定楼板上的等效均布荷载，造成计算的楼板内力和配筋严重偏小2.11整体计算中未考虑楼梯的影响3、地基基础设计3.1工程需要进行抗浮设计，但总说明未明确防水设计水位、抗浮设计水位及相应的抗浮措施。
CAD设计中的常见问题及解决方案
CAD设计中的常见问题及解决方案CAD（Computer-Aided Design，计算机辅助设计）是现代设计领域中不可或缺的工具。
然而，在使用CAD软件进行设计时，往往会遇到一些常见问题。
本文将介绍几个常见问题，并提供相应的解决方案，以帮助读者顺利解决困扰。
1. 问题：CAD软件反应缓慢解决方案：CAD软件反应缓慢可能是因为计算机性能不足导致的。
可以采取以下措施来提高性能：关闭其他不必要的程序以释放内存和计算资源，清理硬盘空间，同时也可以考虑升级计算机硬件。
2. 问题：CAD文件过大解决方案：CAD文件过大可能会导致性能下降和文件处理速度变慢。
可以尝试以下方法来减小文件大小：删除不必要的图层和图元，压缩图像或将其转换为更小的格式，合并重复的元素，减少视图的精细度。
3. 问题：CAD图形缺失或错位解决方案：图形缺失或错位可能是由于图层显示设置问题引起的。
首先，确保所需图层已在显示范围内启用。
其次，检查是否有覆盖或重叠的图层，可能需要调整图层顺序或使用剖面视图来解决。
4. 问题：CAD图形细节丢失解决方案：CAD图形细节丢失可能是由于显示设置或视图设置问题引起的。
可以尝试以下方法来解决：调整线型、线宽和颜色设置，增加图形的细节级别，使用放大镜工具来查看细节。
5. 问题：CAD文件无法打开或损坏解决方案：当CAD文件无法打开或损坏时，可以尝试以下方法进行修复：使用软件自带的文件修复工具，尝试使用备份文件替换损坏的文件，或者使用第三方CAD文件恢复软件进行修复。
6. 问题：CAD文件版本不兼容解决方案：当CAD文件的版本不兼容时，可以尝试以下方法来解决：将文件另存为较低版本的CAD格式，或者使用文件转换工具将文件转换为兼容版本的格式。
7. 问题：CAD绘图错误解决方案：CAD绘图错误可能是由于操作失误或设置错误引起的。
在绘图过程中应遵循准确的测量和绘图原则，并仔细检查图形的各项参数和设置，确保符合设计要求。
结构设计中常见问题及解决办法之一结构设计总则
结构设计中常见问题及解决办法之一结构设计总则结构设计中常见问题及解决办法之一结构设计总则目录、编制说明一、结构设计总则1.1总说明及图纸设计文件1.2计算书完整性问题1.3计算参数及荷载取值二、地基处理及基础设计三、钢结构四、钢筋混凝土结构五、结构加固编制说明1、根据现行国家有关规范、规程，对工程设计中由于设计人员的考虑不周和对规范、规程的理解不够全面，造成的一些不当做法和错误，以及在施工图设计文件审查中常出现的问题，进行汇总、整理、分析，并提出改进措施及依据，从而加强设计人员对规范及规程全面、准确的理解，避免类似错误的发生，合理和优化设计，提高设计质量。
2、主要编制依据《建筑结构可靠度设计统一标准》GB50068-2001《建筑工程抗震设防分类标准》GB50223-2008《岩土工程勘察规范》GB50021-2001（2009年修订）《人民防空地下室设计规范》GB50038-2005《地下工程防水技术规范》GB50108-2008《建筑结构荷载规范》GB50009-2012《建筑地基基础设计规范》GB50007-2011《建筑地基处理技术规范》JGJ79-2012J220-2012《建筑桩基技术规范》JGJ94-2008《建筑抗震设计规范》GB50011-2010《混凝土结构设计规范》GB50010-2010《钢结构设计规范》GB50017-2003《门式刚架轻型房屋钢结构技术规范》GB51022-2015《高层建筑混凝土结构技术规程》JGJ3-2010J186-2010《建筑工程设计文件编制深度规定》建质函[2016]247号《施工图设计文件审查要点》建质[2013]87号《民用建筑工程设计常见问题分析及图示》图集《建筑结构设计问答及分析》《高层建筑混凝土结构技术规程应用及分析》《建筑抗震设计规范应用与分析》《建筑地基基础设计方法及实例分析》《PKPM产品使用手册及技术条件》《盈建科产品使用手册及技术条件》一、结构设计总则1.1总说明及图纸设计文件（1）设计依据和质量验收应遵循的工程建设标准的名称、编号与版本号正确性。
CAD建筑设计的常见问题与解决方案
CAD建筑设计的常见问题与解决方案CAD（计算机辅助设计）是现代建筑设计中的重要工具之一，它可以提高设计师的效率和准确性。
然而，使用CAD软件进行建筑设计时，设计师常常会遇到一些问题。
本文将针对常见的问题提供解决方案，以帮助设计师更好地应对这些挑战。
1. 图形显示问题在使用CAD软件时，设计师可能会遇到图形显示不清晰、模糊或出现断线等问题。
这些问题可能会导致设计师无法准确地看到设计细节，从而影响设计质量。
解决这些问题的方法包括：检查显示设置，确保图形显示清晰；使用合适的图形文件格式，如矢量图来确保图形质量。
2. 图层管理问题在CAD软件中，图层管理是非常重要的一环。
设计师可能会遇到图层重叠、图层不透明度设置错误等问题。
为解决这些问题，设计师可以采取以下措施：组织好图层结构，确保图层之间的关联性和可见性；正确设置图层的透明度，以便在设计中显示需要的细节。
3. 尺寸和测量问题在CAD软件中，正确的尺寸和测量是非常重要的，它们直接关系到设计的准确性。
设计师可能会遇到尺寸错误、测量标准设置错误等问题。
为解决这些问题，设计师可以使用CAD软件自带的测量工具来验证设计的尺寸准确性；设置正确的测量标准，以确保设计符合规范要求。
4. 文件格式兼容问题设计师可能会遇到CAD软件与其他软件之间文件格式不兼容的问题，导致文件无法打开或无法正常导入导出。
为解决这些问题，设计师应确保使用兼容的文件格式，如DWG、DXF等；在文件导入导出时，注意设置正确的参数和选项。
5. 性能问题在处理大型建筑设计项目时，CAD软件可能会出现性能问题，如运行缓慢、响应时间延迟等。
为解决这些问题，设计师可采取以下方法：优化CAD软件的设置，如图形显示质量设置、内存分配等；使用更高性能的计算机硬件，如更快的处理器、更大的内存等。
6. 学习和培训问题对于新使用CAD软件的设计师来说，学习和培训可能是一个挑战。
为了更好地应对这个问题，设计师可以参加相关的培训课程或在线教程；使用CAD软件自带的帮助文档和教程来学习软件的使用；与其他经验丰富的设计师交流，分享经验和技巧。
勘察设计中常见问题及解决方案
施工图设计不规范
详细描述
某建筑工程施工图设计中，存在图纸表达不 清晰、尺寸标注不准确等问题，导致施工时 无法准确按照图纸进行，影响了施工进度和
质量。
勘察设计进度延误案例分析
要点一
总结词
要点二
详细描述
勘察设计进度延误
某工程项目由于勘察过程中遇到异常地质条件、设计变更 等原因，导致勘察设计进度严重延误，影响了整个工程的 工期。
2024-01-09
勘察设计中常见问题及解决方案
汇报人：可编辑
contents
目录
• 勘察设计中的常见问题 • 解决方案 • 案例分析 • 总结与建议
01
勘察设计中的常见问题
地质勘察问题
总结词
地质勘察是工程设计的基础，其准确 性直接影响到设计方案的安全性和经 济性。
详细描述
在地质勘察过程中，可能出现地质资 料不全、勘察点布置不合理、勘察方 法选择不当等问题，导致地质勘察成 果不能满足设计要求。
04
总结与建议
对地质勘察的建议
总结
地质勘察是勘察设计中的重要环节，但常因勘察不准确 导致设计出现偏差。
建议
采用先进的勘察技术和设备，提高勘察精度；加强勘察 人员的培训，提高其专业水平；建立严格的勘察质量管 理体系，确保勘察数据的准确性和可靠性。
对设计的建议
总结
设计是勘察设计的核心环节，但常因设计不合理导致 工程出现质量问题。
对勘察设计进度的建议
总结
勘察设计进度是工程按时完成的重要保障，但常因进度延误导致工程无法按时完成。
建议
制定合理的勘察设计进度计划，确保各项工作按计划进行；加强进度管理的监控和调整，及时发现和解决进度延 误问题；采用信息化管理手段，提高进度管理的效率和准确性。
工程设计中常见的错误和如何避免它们
工程设计中常见的错误和如何避免它们工程设计是一个复杂而关键的过程，涉及到建筑、机械、电气等多个领域。
在这个过程中，常常会出现各种错误，这些错误可能会导致项目延期、成本增加甚至安全隐患。
本文将介绍工程设计中常见的错误，并提供一些方法来避免它们。
一、设计规范不清晰工程设计必须遵循一系列的规范和标准。
如果设计团队对相关规范了解不够充分或理解错误，可能会导致设计不合理甚至不符合法律法规。
为避免这种错误，设计团队应该仔细研究并理解相关规范，并在整个设计过程中时刻确保设计符合规范要求。
二、设计参数选择不当在工程设计中，选择适当的参数非常重要。
不正确的参数选择可能导致设计不稳定、功能不完善或者性能不达标。
为了避免这种错误，设计团队应该进行充分的研究和分析，确保选择合适的参数，并定期进行参数校核和验证。
三、缺乏详细的施工图纸施工图纸是工程设计的核心文件，它提供了建筑物或设备详细的尺寸、结构和布置信息。
如果施工图纸不清晰、不准确，可能会导致施工时出现不匹配、不协调的问题。
为了避免这种错误，设计团队应该花费更多时间和精力来制作、审核和修改施工图纸，并与其他相关方保持充分的沟通和协调。
四、忽视环境影响和可持续性在工程设计中，环境影响和可持续性是必须考虑的重要因素。
如果设计团队忽视环境影响，可能会导致生态破坏或资源浪费。
为了避免这种错误，设计团队应该进行环境评估，并采用可持续的设计原则，以减少对环境的负面影响。
五、缺乏全面的风险评估在工程设计中，风险评估是必不可少的一步。
如果设计团队忽视风险评估，可能会面临财务损失或人身安全的风险。
为了避免这种错误，设计团队应该进行全面的风险评估，识别潜在的风险，并采取相应的措施来降低风险。
六、缺乏合适的团队协作工程设计是一个复杂的过程，需要设计团队各个成员的协同合作。
如果团队成员之间缺乏沟通、协调和合作，可能会导致设计错误或不一致。
为了避免这种错误，设计团队应该建立良好的沟通机制，并定期组织会议、讨论和审查，以确保所有成员都了解项目的目标和要求。
设计项目质量问题剖析
设计项目质量问题剖析设计方案考虑不充分，适应性差是另一个常见的质量问题。
这种情况下，设计方案可能无法满足实际需求，或者需要进行大量的修改和调整。
设计人员需要更加深入地了解项目需求和实际情况，以便提供更加适应性强的设计方案。
3/12案例1：某个隧道设计方案考虑不充分，导致施工过程中出现了大量的问题。
例如，施工人员发现隧道内部的空间较小，无法满足车辆通行的需求，导致需要进行大量的改动和调整。
这不仅增加了施工成本，还延误了项目进度。
案例2：某个公路设计方案没有考虑到地形的变化，导致在施工过程中出现了大量的问题。
例如，某些路段的坡度过大，无法满足车辆通行的需求，需要进行大量的改动和调整。
这不仅增加了施工成本，还影响了道路的使用效果。
第二部分提升设计质量的措施和建议为了提高设计成果的质量，___需要采取一系列的措施和建议。
以下是一些具体的建议：1.加强质量意识教育，提高设计人员的质量意识。
设计人员需要深刻认识到设计质量对项目的重要性，以便更加认真地对待设计工作。
2.加强项目管理，确保项目按时按质完成。
设计院需要建立完善的项目管理制度，确保项目能够按照计划顺利进行，并且按时按质完成。
3.加强设计方案的比选和论证工作。
设计人员需要充分考虑项目需求和实际情况，提供更加适应性强的设计方案。
同时，设计方案的比选和论证工作也需要更加充分和细致。
4.加强与客户的沟通和协调工作。
设计人员需要与客户保持良好的沟通，了解客户的需求和意见，以便提供更加符合客户需求的设计方案。
5.加强设计人员的培训和研究工作。
设计人员需要不断研究和积累经验，以便提高自身的设计水平和质量意识。
同时，设计院也需要加强对设计人员的培训和研究支持。
设计人员常常套用标准图，缺乏特点和针对性，对方案的适用边界条件考虑不足。
虽然从技术角度来看，这些方案是可行的，但并不合理。
如果不结合现场条件进行施工，就会遇到困难，导致方案需要进行较大的变更，给设计院带来负面影响。
建筑结构设计中常见问题与解决措施分析
建筑结构设计中常见问题与解决措施分析摘要：建筑公司通过对建筑物的施工和出售获得相应的经济效益以及社会效益。
为了完成这一目的，建筑企业必须有效提高建筑结构整体的稳定性、安全性以及系统性。
因此，在设计初期，必须让相关从业人员认识到建筑结构设计的重要性和合理性，通过不断完善建筑结构设计图纸，提高实际施工效率。
与此同时，相关从业人员必须不断地提升自身专业素养和知识储备，这样才可以有效应对各种各样的问题，确保设计方案的科学性和高效性，进而提高建筑结构的安全性，促使国家建筑行业不断做大、做强。
关键词：建筑结构设计；常见问题；解决措施引言建筑结构设计属于一项复杂且烦琐的工程，有着显著的实践性、综合性特点，不但要求设计工作者拥有丰富的理论基础，还要具备较高的审美意识与创造精神，除此之外，谨慎的工作态度也非常关键。
为此，建筑结构设计工作者需着手于细微之处，做到既知其然，也知其所以然，不断优化建筑结构设计流程，积极配合其他专业、其他部门工作者，在设计过程中注重经验的积累，才能不断提高建筑结构设计的可行性。
1建筑结构设计的基本原则分析1.1安全性原则无论哪种行业，安全都是最为重要的因素。
建筑结构在没有成型前，都处于不稳定的状态，容易受外力因素的影响而出现变形，且其他因素也不容忽视，如风暴、地震、洪水等不可抗力因素的影响。
为此，在建筑结构设计过程中需注重这些因素的考量，将安全性、稳定性当作基本要点，不能抱有一丝侥幸心理，而引发坍塌事故。
1.2适用性原则现如今，建筑作业愈发丰富，但是最为主要的就是满足社会生产与大众生活需求，为此，建筑结构设计也要对建筑的功能性、适用性加以考量，才能提高建筑结构的应用效果，延长建筑的使用寿命。
1.3耐用性原则想要有序完成建筑工程建设任务，往往要投入许多人力、物力与财力，为了提高建筑工程质量，避免反复修正，使国家或个人经济损失惨重。
为此，在建筑结构设计过程中，也要全面考量耐用性原则，根据国家所提出的建筑应用年限标准，做到建筑结构的合理设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设计文件中存在的常见问题
新疆库尔勒市第十四中学罗晓钟
一、设计说明
（一）只有通用说明部分，缺专用说明部分的内容，应补充说明建筑概况（包括楼层数、建筑高度、各层用途、建筑定性等），工业类建筑还应说明厂房或库房的生产性质及危险性等级（通用厂房应注明现设计按丙类厂房，且未考虑设置火灾自动报警系统，若今后生产性质确定，需增加进一步消防设计，应由业主另行委托，并报消防部门审核），设计任务范围以及本建筑设计电源引入电压等级、电缆电线敷设方式等。
（二）高层民用建筑的用电负荷等级按《高层民用建筑设计防火规范》（以下简称《高规》）9.1.1条（强制性条文）确定，其它类建筑的负荷等级按《建筑设计防火规范》（以下简称《建规》）10.1.1条（强制性条文）确定。
二、配电系统
（一）配电系统中的电线电缆截面设计应符合《低压配电设计规范》GB50054-95（以下简称《低压》）第2.2.2条的规定（强制性条文）。
（二）配电系统采取接地故障保护时，应根据《低压》4.4.4条（强制性条文）进行总等电位联结设计，应设计总等电位联结端子箱的平面布置和结线示意图，或详细说明总等电位联结措施的具体施工做法，
标准图应选用新版（02D502－1）。
（三）配电系统的中性线截面选型应按《低压》2.2.6条设计，保护线（PE线）的截面选型应按《低压》2.2.9条设计。
（四）电源由室外引入时，根据《供配电系统设计规范》GB50052-95（以下简称《供配电》）第6.0.10条的规定，在建筑物引入处应设隔离电器。
（五）配电系统中，配电线路采用的上下级保护电器，根据《低压》4.1.2条的规定，其动作应具有选择性。
（六）配电系统中，正常电源与应急电源按《供配电》3.0.2条（强制性条文）在设计图纸上应注明防止并列运行措施。
（七）住宅（宿舍）类建筑的配电系统应按《住宅设计规范》GB50096-1999（以下简称《住宅》）第6.5.2条的规定，在电源引入总开关处设置漏电保护装置；照明与插座回路应分开设计；除空调插座外的插座回路断路器应设漏电保护装置；每套住宅的进线应不小于10mm2，室内配电线路截面不小于2.5mm2，卫生间等应设计局部等电位联结。
（八）配电系统中采用多级漏电保护时，应按《低压》4.4.22条设计时限上选择性配合，漏电动作电流值选择应按《民用电气》14.3.11条设计。
三、公共建筑、居住建筑中的电梯，按《民用建筑电气设计规范》JGJ/T16-92（以下简称《民用电气》）第10.4.2条，应由专用回路供
电。
四、火灾事故照明和疏散指示标志应设计备用电源，若采用蓄电池，按《建规》10.1.2条（强制性条文）和《高规》9.2.6条（强制性条文），设计图纸中应注明连续供电时间。
五、游泳池、喷水池等特殊场合应根据《民用电气》第14.8节的规定设计安全保护措施。
六、建筑物防雷等级应按《建筑物防雷设计规范》GB50057-94（2000版）第2.0.1～2.0.4条的规定（强制性条文）计算确定。
建筑防雷措施，包括屋面避雷带网格尺寸、防雷引下线间距等应按确定的防雷等级，根据《建筑物防雷设计规范》GB50057-94（2000版）的有关规定设计。
七、火灾自动报警系统
（一）应按《建规》10.3.1～10.3.1B条（强制性条文）和《高规》9.4.1～9.4.3条（强制性条文）规定的场所设置。
（二）火灾探测器的设置部位应按照《火灾自动报警系统设计规范》GB50116-98的有关规定设计，按《民用电气》24.2.6条，特别应注意在强弱电井、封闭或敞开的楼梯间（包括自动扶梯）、防烟楼梯间前室等部位设火灾探测器。
八、对设有室内消火栓系统的工程，应根据给排水专业的要求，设计室内消火栓箱内启泵按钮的连线设计。
九、中小学教学楼的教室黑板处根据《中小学校建筑设计规范》GBJ99-86第7.2.3条的规定（强制性条文），应设专用黑板灯。
十、设计图纸应根据国家电气专业制图规范标准，正确使用制图比例、字体、图例，图面应清晰可读，设计单位内部审核已发现并留下标识的图面错误应修改后出图。
十一、所有的修改或变更通知均应列入图纸目录，所有修改图纸均应增加标识以区别于原图.
希望此文章能获得大家的认同。
