最详细的螺旋给料机介绍
WL螺旋给料机
WL螺旋给料机螺旋给料机是冶金、建材、化工、粮食及机械加工等部门广泛应用的一种连续输送设备。
从输送物料位移方向的角度划分，螺旋给料机分为水平式螺旋给料机和垂直式螺旋给料机两大类型，主要用于对各种粉状、颗粒状和小块状等松散物料的水平输送和垂直提升，该机不适宜输送易变质、粘性大、易结块或高温、怕压、有较大腐蚀性的特殊物料。
螺旋给料机一般由给料机本体、进出料口及驱动装置三大部分组成；螺旋给料机的螺旋叶片有实体螺旋面、带式螺旋面和叶片螺旋面三种形式，其中，叶片式螺旋面应用相对较少，主要用于输送粘度较大和可压缩性物料，这种螺旋面型，在完成输送作业过程中，同时具有并完成对物料的搅拌、混合等功能。
螺旋给料机与其它给料设备相比，具有整机截面尺寸小、密封性能好、运行平稳可靠、可中间多点装料和卸料及操作安全、维修简便等优点。
螺旋给料机使用的环境温度通常为-20～50℃；其中，水平型螺旋给料机，其输送物料温度应小于200℃；输送机倾角β一般应小于20°；输送距离一般小于40m，最大不超过70m。
垂直型螺旋给料机，其输送物料温度一般不大于80℃，垂直提升高度不超过8m。
鉴于螺旋给料机的应用范围及功能特点，用户在选型时，应根据使用环境及输送物料情况充分考虑、统筹兼顾、合理选定，以避免不必要的麻烦和损失。
螺旋给料机系国家定型产品。
GX型、LS型和LC型螺旋给料机均系技术成熟稳定且渐已标准化的通用给料设备。
GX型螺旋给料机的螺旋直径共有150、200、250、300、400、500、600mm等七种规格，机身最短为3m，最长可达70m，级差为0.5m，根据不同现场需要可组成相应输送系统，用于水平或倾角小于20°的单向输送。
LS型螺旋给料机的螺旋直径为100～1250mm，计有十一种规格，驱动方式有单端驱动和双端驱动两种形式；LS型螺旋给料机身长度每0.5m一档，根据不同现场需要可组成相应输送系统，与GX型螺旋给料机一样，用于水平或倾角小于20°的单向输送。
螺旋给料机型号技术参数
螺旋给料机型号技术参数
螺旋给料机是一种常用的输送设备，主要用于粉状、颗粒状和
小块状物料的输送。
其型号和技术参数会根据不同厂家和不同型号
而有所差异，以下是一般常见的螺旋给料机的技术参数：
1. 型号，通常由厂家命名，例如LS型螺旋给料机、GX型螺旋
给料机等。
2. 输送能力，指单位时间内输送物料的能力，一般以吨/小时
或立方米/小时来衡量。
3. 螺旋直径，螺旋给料机螺旋的直径，一般以毫米为单位。
4. 螺距，螺旋给料机螺旋每圈的间距，一般以毫米为单位。
5. 转速，螺旋给料机螺旋的转速，一般以转/分钟来表示。
6. 输送长度，螺旋给料机的输送长度，一般以米为单位。
7. 输送角度，螺旋给料机输送物料的角度，一般以度数来表示。
8. 电机功率，驱动螺旋给料机的电机功率，一般以千瓦（kW）为单位。
9. 输送物料，适用于输送的物料种类，例如粉状、颗粒状或小块状物料等。
10. 材质，螺旋给料机的制造材质，例如不锈钢、碳钢等。
以上是一般常见的螺旋给料机的技术参数，不同型号和厂家的螺旋给料机技术参数会有所不同。
选型时需要根据具体的物料输送要求和现场情况进行综合考虑，以确保选择到最适合的设备。
螺旋给料机原理
螺旋给料机原理1. 螺旋给料机的概述螺旋给料机是一种常见的物料输送机械，用于将粉状、颗粒状和小块状的物料从一个地方输送到另一个地方，以满足生产工艺的需要。
该设备具有结构简单、操作方便、不易堵塞、适用范围广等特点，被广泛应用于化工、冶金、建材、食品、医药等各行业。
2. 螺旋给料机的工作原理螺旋给料机是通过螺旋刮棒将物料从进料口推进到出料口的，其工作原理可分为以下三个步骤：2.1. 物料进料物料从进料口进入给料机，落入承载箱内。
螺旋轴在电机的驱动下旋转，将物料挤压并紧贴在承载箱壁上，形成了一个物料密封室。
2.2. 物料输送由于螺旋轴的旋转，物料随着螺旋轴的旋转向前推进。
在推进过程中，物料受到螺旋刮棒的剪切、张力和物料重力等多重力的作用，逐渐向出料口输送。
2.3. 物料出料物料从螺旋刮棒的作用下，被推向出料口。
在此期间，物料的螺旋密封室不断变小，物料密度增大，压实，形成了稠密物料柱，直到完全排出为止。
3. 螺旋给料机的组成部分螺旋给料机主要由进料口、承载箱、螺旋轴、出料口、电机、减速器、连轴器、支撑装置、密封装置和清洗装置等组成。
其中，螺旋轴是该设备的核心部件，其结构形式、材质选择、轴径大小需要根据物料的性质、输送量大小和输送距离等因素来确定。
4. 螺旋给料机的应用范围螺旋给料机适用于输送颗粒、粉末、浆状和小块状的物料，如水泥、石灰、石粉、石子、铁粉、粘土、干肥、化肥等。
在不同的行业中，可以根据物料的特性、输送量和输送距离的要求来选择不同型号的螺旋给料机，以满足各自的生产需求。
5. 螺旋给料机的使用注意事项在使用螺旋给料机时，需要注意以下几个问题：5.1. 选型正确：选择型号时，需根据物料特性、输送量和输送距离来确定，过小或过大均易发生堵塞或出现漏料等不良现象。
5.2. 进料口要平稳：物料进料时，需保证其均匀、平稳，以确保物料输送过程中的稳定。
5.3. 维护保养：经常检查和清理设备，及时更换磨损的部件，以保证设备的正常运转。
螺旋给料机的工作原理
螺旋给料机的工作原理
螺旋给料机采用螺旋旋转的方式，将物料从储料仓或者输入口输送到输出口或者破碎机等设备中。
其工作原理如下：
1. 转动螺旋：螺旋给料机内部安装有一个螺旋轴，通过电机带动螺旋轴的旋转。
螺旋轴上的螺旋片形状独特，使得物料能顺利地被推进或输送。
螺旋旋转的方向通常是从进料端到出料端。
2. 物料进料：物料从储料仓或者输入口中进入螺旋给料机，掉入螺旋轴上的螺旋片之间的空隙中。
在螺旋片的推动下，物料逐渐向前移动，沿着螺旋轴的螺旋路径往外输送。
3. 输送物料：螺旋片的旋转推动物料不断往前移动，沿着螺旋轴向出料端输送。
物料在输送过程中，由于螺旋片的连续推动，能够形成一定的流动性，从而实现物料的连续输送。
4. 出料端排放：当物料被输送到出料端时，可以通过设计合理的出料口，使物料顺利地排出。
出料口的形式可以根据具体的工艺需求和使用场景进行灵活设计，可以选择固定的出料口，也可以选择可调节的出料口。
总的来说，螺旋给料机通过转动螺旋轴上的螺旋片，将物料顺利地从进料端输送到出料端。
其工作原理简单高效，可广泛应用于矿山、冶金、化工、建材等行业中。

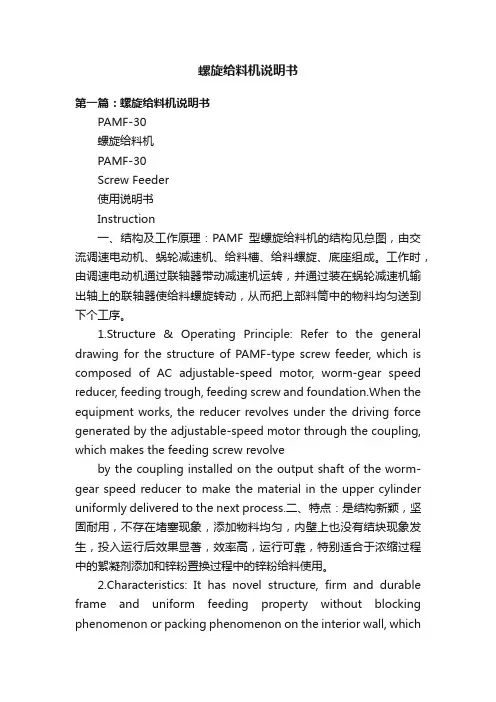

螺旋给料机说明书
螺旋给料机说明书第一篇：螺旋给料机说明书PAMF-30螺旋给料机PAMF-30Screw Feeder使用说明书Instruction一、结构及工作原理：PAMF型螺旋给料机的结构见总图，由交流调速电动机、蜗轮减速机、给料槽、给料螺旋、底座组成。
工作时，由调速电动机通过联轴器带动减速机运转，并通过装在蜗轮减速机输出轴上的联轴器使给料螺旋转动，从而把上部料筒中的物料均匀送到下个工序。
1.Structure & Operating Principle: Refer to the general drawing for the structure of PAMF-type screw feeder, which is composed of AC adjustable-speed motor, worm-gear speed reducer, feeding trough, feeding screw and foundation.When the equipment works, the reducer revolves under the driving force generated by the adjustable-speed motor through the coupling, which makes the feeding screw revolveby the coupling installed on the output shaft of the worm-gear speed reducer to make the material in the upper cylinder uniformly delivered to the next process.二、特点：是结构新颖，坚固耐用，不存在堵塞现象，添加物料均匀，内壁上也没有结块现象发生，投入运行后效果显著，效率高，运行可靠，特别适合于浓缩过程中的絮凝剂添加和锌粉置换过程中的锌粉给料使用。
解说螺旋给料机的特点
• 螺旋给料机采用陶瓷材料，不需要任何润 滑剂，也不会产生磨损，因此可满足真空 和超净环境下应用的苛刻条件。
• 螺旋给料据存储、 度量和测量技术、精密机械和机械工程等 领域。因此，本文主要介绍螺旋给料机作 为压电直线振动给料器的驱动源。
解说螺旋给料机的特点
• 目前，给料机是压电材料的主要应用领域， 与其他类型的驱动方式相比，螺旋给料机 具有以下优点：
• 控制精度高。可达到纳米级分辨率(小于 1n m)，理论分辨率是无限小，但受电源和机 械结构等外界因素的影响，精度不能无限 小；响应速度快。
• 响应时间在微秒量级，可应用在高响应速 度定位系统中，也适合做成超声波器件； 螺旋给料机单位质量下具有高的输出功率。
• 功耗低。压电陶瓷的电势能直接转化成位 移移动，从而吸收应用在给料机上的电能， 在静态操作中，例如维持一个大负载，理 论上应该不会消耗能量理论上应该不会消 耗能量；可在低温下正常工作。
• 压电效应是基于电场发生作用，因此在低 温下仍能正常工作；适用于真空和超净环 境。
弹簧螺旋式喂料机的工作过程
弹簧螺旋式喂料机的工作过程1. 前言：弹簧喂料机的魅力嘿，朋友们，今天咱们聊聊一种神奇的小玩意儿——弹簧螺旋式喂料机。
听到这个名字，可能很多人会觉得有点拗口，但别担心，接下来我会带你们一起揭开它的神秘面纱。
其实，它就像一位勤勤恳恳的小助手，把物料送到我们需要的地方，保证工作顺利进行。
哎，你说这家伙多贴心啊！而且，工作的时候，那种运转的节奏感，简直让人想起舞蹈一样！2. 工作原理：简单易懂的小机械2.1 喂料机的结构先来聊聊它的结构吧。
弹簧螺旋式喂料机，顾名思义，它的核心部分就是那根螺旋。
你看，这个螺旋就像一个正在旋转的“蜗牛壳”，里面有弹簧。
哎，别小看这个弹簧，它可是喂料机的心脏，负责推动那些物料。
这一切听起来是不是简单得让人觉得有点好笑呢？不过，越简单的东西，往往越是高深啊，真是让人佩服。
2.2 工作过程说到工作过程，那可真是一场精彩的表演。
首先，物料被放进喂料机的进料口，就像一群小鸭子排队上路。
然后，螺旋开始转动，慢慢地把这些小家伙送向出口。
这一过程就像一条涓涓细流，轻轻地流淌。
哎，真是让人看得心里舒服，仿佛在欣赏一场优雅的芭蕾舞。
然后，在弹簧的作用下，物料会均匀地被送出来，不会出现“拥堵”的情况，简直是个聪明的小家伙。
3. 应用领域：无处不在的朋友3.1 各行各业的“万金油”你知道吗，这种喂料机可不是专门为某个行业设计的，它在很多地方都能看到它的身影。
比如，在化工厂、制药厂、食品加工等地方，都能找到它的身影。
就像那句老话说的，“有需要就有市场”，这个小家伙真的是各行各业的“万金油”。
想象一下，在一个热火朝天的工厂里，机器轰鸣，物料在喂料机的帮助下源源不断地送到各个地方，真是忙得不亦乐乎！3.2 未来的展望而且，随着科技的发展，喂料机的设计和功能也在不断进化，越来越智能。
未来，或许还会有更加先进的技术加入，像是传感器、自动控制系统等等，让它更好地服务于我们的工作。
你说，这种小机器真是充满了无限的可能性，简直是个不折不扣的“科技小精灵”啊！4. 总结：简单却神奇的机械小伙伴总的来说，弹簧螺旋式喂料机虽然外表看起来简单，但它的工作原理和应用领域却是丰富多彩。
螺旋给料机
螺旋给料机螺旋给料机设备介绍螺旋给料机把经过的物料通过称重桥架进行检测重量，以确定胶带上的物料重量，装在尾部的数字式测速传感器，连续测量给料机的运行速度，该速度传感器的脉冲输出正比于给料机的速度，速度信号和重量信号一起送入给料机掌控器，掌控器中的微处置器进行处置，产生并显示累计量/瞬时流量。
该流量与设定流量进行比较，由掌控仪表输出信号掌控变频器更改给料机的驱动速度，使给料机上的物料流量发生变更，接近并保持在所设定的给料流量，从而实现定量给料的要求。
[1]螺旋给料机计算公式Q——螺旋给料机生产本领，t/h；D——螺旋给料机叶片直径，m；d——螺旋给料机转动轴直径，m；S——螺距，m；n——螺旋给料机的转速，r/min；φ——物料填充系数；ρ——物料聚积密度，t/m；C——螺旋给料机倾角系数。
螺旋给料机使用与维护a、给料机如用于配料、定量给料时，为保证给料的均匀稳定，防止物料自流应水平安装，如进行一般物料连续给料，可下倾10°安装。
对于粘性物料及含水量较大的物料可以下倾15°安装。
b、安装后的给料机应留有20mm的游动间隙，横向应水平，悬挂装置采纳柔性连接。
c、空试前，应将全部螺栓坚固一次，尤其是振动电磁的地脚螺栓，连续运转3—5小时，应重新紧固一次。
d、试车时，两台振动电机必须向旋转。
e、给料时在运行过程中应常常检查振幅，电流及噪音的稳定性，发觉异常应适时停车处置。
f、电磁轴承每2个月加注一次润滑油，高温季节应每月加注一次润滑油。
螺旋给料机结构特点螺旋给料机驱动端轴承、尾部轴承置于料槽壳体外部削减了灰尘对轴承的影响，提高了螺旋给料机关键件的适用寿命。
螺旋给料机中心吊挂轴承采纳滑动轴承，并设防尘密封装置，螺旋给料机密封件用尼龙或塑料，因而密封性能好，耐磨性强，阻力小，寿命长。
螺旋给料机滑动轴承的轴瓦有粉末冶金、尼龙和巴氏合金，可依据不同需要选用，螺旋给料机进出料口的快捷布置使其适应性更强，得到用户认可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LS630型螺旋给料机
•LS系列螺旋给料机主要技术参数：
•螺旋直径（mm）630
•螺距（mm）450yimeijx03
•转速（r/min）60
•输送量Q Φ=0.33（m³/h）160
•功率Pd 1=10m（KW）8.6
•功率Pd 1=13m（KW）25.9
•Tel:400-001-2901
LS800型螺旋给料机
•螺旋给料机产品特点:
• 1.承载能力大、安全可靠。
• 2.适应性强、安装维修方便、寿命长。
• 3.整机体积小、转速高、确保快速均匀输送。
• 4.出料端设有清扫装置，整机噪声低、适应性强，进出料口位置布置灵活。
• 5.密封性好、外壳采用无缝钢管制作，端部采用法兰互相连接成一体，刚性好。
螺旋给料机的主要作用
•螺旋给料机是利用旋转的螺旋叶片将物料推移而进行螺旋给料机输送，使物料不与螺旋给料机叶片一起旋转的力是物料自身重量和螺旋给料机机壳对物料的摩擦阻力。
螺旋给料机旋转轴上焊的螺旋叶片，叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。
螺旋给料机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力，在机长较长时，应加中间吊挂轴承。
谢谢观赏。
