几种视频接口的比较
各种视频接口的简介
4:3 15:9 5:4 16:10 4:3 16:10 16:9

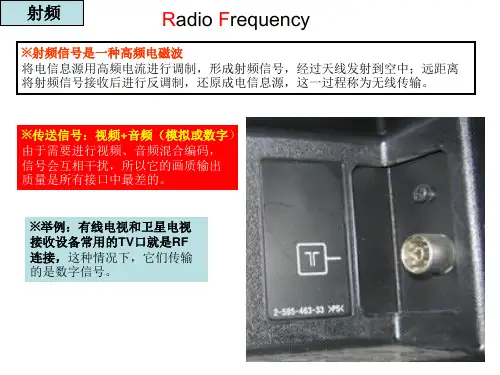

SDI
Serial Digital Interface
※串行数字接口,把数据字的各个比特通过单一通道顺序传送的接口。 由于串行数字信号的数据率很高，在传送前必须经过处理。用扰码的不归零倒置 （NRZI）来代替早期的分组编码，其标准为SMPTE-259M和EBU-Tech-3267，标准包 括了含数字音频在内的数字复合和数字分量信号。
VGA信号的特点： 1.信号质量可以与其他高清接口相媲美 2.支持多种分辨率格式 3.长度最好不超过10米，否则可能出现虚影
※举例：PC，LCD，投影机
常用设备：电脑
VGA
Video Graphics Array
1987年由IBM推出。具有分辨率高、显示速率快、色 彩丰富的特点。
管脚 1 2 3 4
DVI-I = DVI-A + DAV-D
C1 = Analog Red 模拟视频信号 三基色信号线中的 红 C2 = Analog Green 模拟视频信号 三基色信号线中的 绿 C3 = Analog Blue 模拟视频信号 三基色信号线中的 蓝 C4 = Analog H （ Horizontal ）sync 模拟视频信号 （水平扫描） 行同步信号 C5 = Analog Ground 模拟视频信号 地线 8 = Analog V （ Vertical ） sync 模拟视频信号 （垂直扫描） 场同步信号
USB的特点： 1.支持即插即用，热插拔 2.异步的文件拷贝（在传送P2文件时无损） 3.在PC领域应用广泛 4.价格低廉，使用方便
※举例：P2摄像机，电脑，移动硬盘
USB各版本区别版本最大传输速率速率称号最大输出电流协议推出时间： USB1.0：1.5Mbps(192KB/s)低速(Low-Speed)500mA…… 1996年1月 USB1.1：12Mbps(1.5MB/s)全速(Full-Speed)500mA…… 1998年9月 USB2.0：480Mbps(60MB/s)高速(High-Speed)500mA…… 2000年4月 USB3.0：5Gbps(640MB/s)超速(Super-Speed)900mA……2008年11月
了解电脑的多媒体接口HDMIVGA和DVI

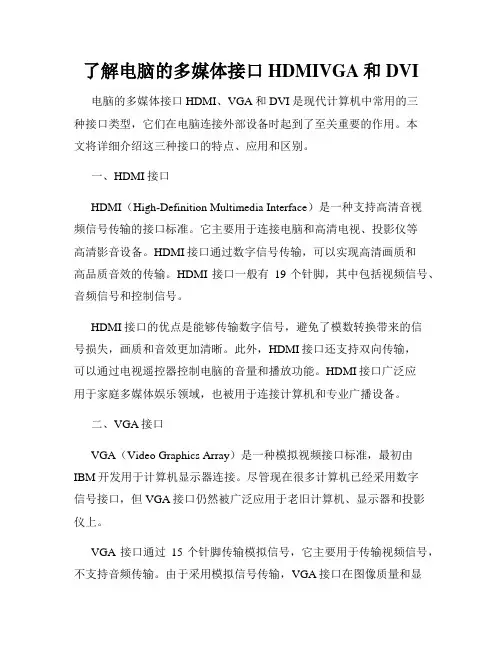

了解电脑的多媒体接口HDMIVGA和DVI电脑的多媒体接口HDMI、VGA和DVI是现代计算机中常用的三种接口类型，它们在电脑连接外部设备时起到了至关重要的作用。
本文将详细介绍这三种接口的特点、应用和区别。
一、HDMI接口HDMI（High-Definition Multimedia Interface）是一种支持高清音视频信号传输的接口标准。
它主要用于连接电脑和高清电视、投影仪等高清影音设备。
HDMI接口通过数字信号传输，可以实现高清画质和高品质音效的传输。
HDMI接口一般有19个针脚，其中包括视频信号、音频信号和控制信号。
HDMI接口的优点是能够传输数字信号，避免了模数转换带来的信号损失，画质和音效更加清晰。
此外，HDMI接口还支持双向传输，可以通过电视遥控器控制电脑的音量和播放功能。
HDMI接口广泛应用于家庭多媒体娱乐领域，也被用于连接计算机和专业广播设备。
二、VGA接口VGA（Video Graphics Array）是一种模拟视频接口标准，最初由IBM开发用于计算机显示器连接。
尽管现在很多计算机已经采用数字信号接口，但VGA接口仍然被广泛应用于老旧计算机、显示器和投影仪上。
VGA接口通过15个针脚传输模拟信号，它主要用于传输视频信号，不支持音频传输。
由于采用模拟信号传输，VGA接口在图像质量和显示效果上不如HDMI和DVI接口。
但VGA接口具有广泛的兼容性，几乎所有计算机和显示器都可以使用VGA接口进行连接。
三、DVI接口DVI（Digital Visual Interface）是一种数字视频接口标准，用于连接计算机和数字显示设备。
DVI接口一般有24个针脚，分为DVI-D（只传输数字信号）、DVI-A（只传输模拟信号）和DVI-I（支持数字信号和模拟信号）三种类型。
DVI接口可以传输高质量的数字视频信号，支持高分辨率和高刷新率。
对于那些需要高清视频和精确图像显示的应用，DVI接口是一个较好的选择。
了解电脑显卡的视频输出接口
了解电脑显卡的视频输出接口电脑显卡的视频输出接口是连接电脑与外部显示设备的重要部分，它决定了图像输出的质量和兼容性。
本文将介绍几种常见的电脑显卡视频输出接口，并分析它们的特点和适用场景。
一、VGA接口VGA（Video Graphics Array）接口是一种较老的视频输出接口，它使用15个针脚，可以传输模拟信号。
VGA接口常见于旧款电脑和显示器，其最大分辨率为1920×1080，但图像质量相对较差。
目前，很多新款显示器已经不再配备VGA接口。
由于VGA信号是模拟信号，所以在传输过程中容易受到干扰，同时也不支持音频传输。
二、DVI接口DVI（Digital Visual Interface）接口是一种数字视频输出接口，它可以传输无损的数字信号。
DVI接口的特点是支持高分辨率图像输出，并且兼容VGA信号（通过转换器）。
DVI接口分为DVI-D（只传输数字信号）、DVI-A（只传输模拟信号）和DVI-I（同时传输数字和模拟信号）三种类型。
然而，DVI接口不支持音频传输，而且已经逐渐被HDMI和DisplayPort接口所取代。
三、HDMI接口HDMI（High Definition Multimedia Interface）接口是一种高清晰度多媒体接口，它可以传输音频和视频信号。
HDMI接口常见于电视、投影仪和高清显示器等设备。
HDMI接口使用19个针脚，支持最高3840×2160的分辨率，并且可以传输3D图像和多声道音频。
此外，HDMI接口还支持HDCP（High-bandwidth Digital Content Protection）技术，以保护高清内容的版权。
需要注意的是，有些电脑显卡可能只提供了HDMI输出接口，而没有其他接口。
四、DisplayPort接口DisplayPort接口是一种数字音视频接口，它由VESA（Video Electronics Standards Association）组织开发，并逐渐取代了VGA和DVI接口。
显卡接口大揭秘HDMIDPDVI的区别与应用

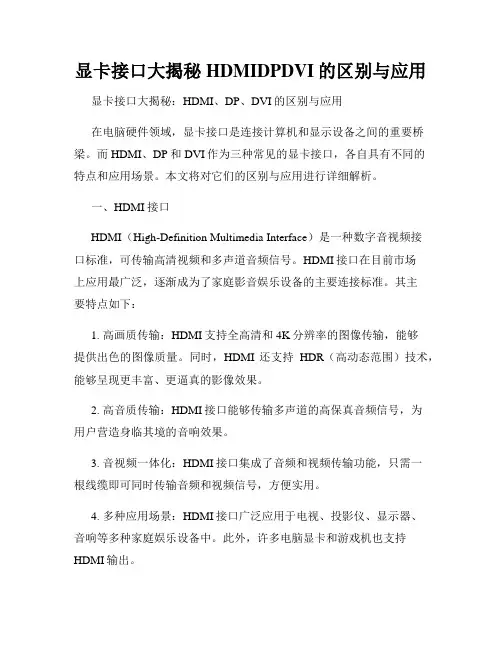

显卡接口大揭秘HDMIDPDVI的区别与应用显卡接口大揭秘：HDMI、DP、DVI的区别与应用在电脑硬件领域，显卡接口是连接计算机和显示设备之间的重要桥梁。
而HDMI、DP和DVI作为三种常见的显卡接口，各自具有不同的特点和应用场景。
本文将对它们的区别与应用进行详细解析。
一、HDMI接口HDMI（High-Definition Multimedia Interface）是一种数字音视频接口标准，可传输高清视频和多声道音频信号。
HDMI接口在目前市场上应用最广泛，逐渐成为了家庭影音娱乐设备的主要连接标准。
其主要特点如下：1. 高画质传输：HDMI支持全高清和4K分辨率的图像传输，能够提供出色的图像质量。
同时，HDMI还支持HDR（高动态范围）技术，能够呈现更丰富、更逼真的影像效果。
2. 高音质传输：HDMI接口能够传输多声道的高保真音频信号，为用户营造身临其境的音响效果。
3. 音视频一体化：HDMI接口集成了音频和视频传输功能，只需一根线缆即可同时传输音频和视频信号，方便实用。
4. 多种应用场景：HDMI接口广泛应用于电视、投影仪、显示器、音响等多种家庭娱乐设备中。
此外，许多电脑显卡和游戏机也支持HDMI输出。
二、DP接口DP（DisplayPort）接口是一种数字显示接口标准，旨在取代现有的模拟和数字接口。
DP接口虽然在市场份额上稍显逊色于HDMI，但其在一些特定应用场景中表现出了独特优势。
下面是DP接口的主要特点：1. 高传输性能：DP接口具备高带宽传输能力，能够支持多显示器级联、高刷新率以及超高分辨率显示。
2. 多显示器支持：DP接口支持多显示器级联，允许用户通过一根线缆同时连接多台显示器，并实现统一控制和图像输出。
3. 灵活连接：DP接口采用了独特的锁定机制，插拔稳固可靠。
此外，DP接口还支持热插拔功能，允许用户在电脑运行的情况下连接和断开显示设备。
4. 高性能应用：由于其高传输性能和多显示器支持，DP接口广泛应用于工作站、游戏主机以及专业图形处理等领域。
显卡的视频输出接口
显卡的视频输出接口显卡作为电脑硬件中的重要组成部分，负责将计算机的图像和视频数据转化为可以显示的信号，输出到显示器上。
而显卡的视频输出接口就是用来连接显卡与显示器之间的通道，传输图像和视频信号的接口。
显卡的视频输出接口有许多种类，本文将对常见的几种视频输出接口进行介绍。
一、VGA接口VGA（Video Graphics Array）是一种模拟信号的视频输出接口，也是较早期使用较为广泛的接口之一。
VGA接口通常是以D-Sub 15针的方式进行连接，其中有三个颜色通道（红、绿、蓝）和两个同步信号通道（水平、垂直）。
虽然VGA接口传输的是模拟信号，但仍然广泛应用于一些老旧的显示设备上。
二、DVI接口DVI（Digital Visual Interface）是数字视频输出接口，由于传输的是数字信号，相较于模拟信号的VGA接口具有更高的图像质量和传输效果。
DVI接口可以分为DVI-I、DVI-D和DVI-A三种类型。
DVI-I接口支持模拟信号和数字信号的双向传输，DVI-D接口只支持数字信号传输，而DVI-A接口则只支持模拟信号传输。
虽然DVI接口在过去的几年中较为常见，但随着技术的发展，逐渐被HDMI和DisplayPort所替代。
三、HDMI接口HDMI（High Definition Multimedia Interface）是一种数字高清多媒体接口，被广泛应用于显示器和高清电视上。
HDMI接口可以同时传输音频和视频信号，支持高清画质和多声道音频输出。
HDMI接口不仅能够连接电脑显卡和显示器，还可以连接电视盒子、蓝光播放器等多种设备。
目前，HDMI接口的版本不断更新，以适应不同分辨率和功能的需求。
四、DisplayPort接口DisplayPort接口也是一种数字视频输出接口，可以传输高清视频和音频信号。
相较于HDMI接口，DisplayPort接口具有更高的带宽和更多的显示选项。
同时，DisplayPort接口还支持多流传输、链路聚合和daisy chain等特性，可以连接多个显示器形成扩展屏幕或多屏幕显示。
常用视频接口VGA、DVI、AV、S端子、色差分量、HDMI、D端子等各种接口解释
VGA输入接口：VGA 接口采用非对称分布的15pin 连接方式，其工作原理：是将显存内以数字格式存储的图像( 帧) 信号在RAMDAC 里经过模拟调制成模拟高频信号，然后再输出到等离子成像，这样VGA信号在输入端(LED显示屏内) ，就不必像其它视频信号那样还要经过矩阵解码电路的换算。
从前面的视频成像原理可知VGA的视频传输过程是最短的，所以VGA 接口拥有许多的优点，如无串扰无电路合成分离损耗等。
DVI输入接口：是1999年由数字显示工作组DDWG(Digital Display Working Group)推出的接口标准，是Digital Visual Interface的缩写，其造型是一个24针的接插件，是专为LCD显示器这样的数字显示设备设计的。
DVI接口有多种规格，分为DVI-A、DVI-D和DVI-I。
DVI-A其实就是VGA接口标准，只是换汤不换药而已。
所以带有DVI接口的液晶显示器也并不一定就是真正的数字液晶显示器；DVI-D则实现了真正的数字信号传输。
而DVI-I通吃上述两个接口，当DVI-I接VGA设备时，就是起到了DVI-A的作用；当DVI-I 接DVI-D设备时，便起了DVI-D的作用。
为了兼容传统的模拟显示设备，现在的大部分显卡都采用了24只数字信号针脚和5只模拟信号针脚的DVI-I接口。
DVI数字端子比标准VGA端子信号要好，数字接口保证了全部内容采用数字格式传输，保证了主机到监视器的传输过程中数据的完整性（无干扰信号引入），可以得到更清晰的图像。
标准视频输入（RCA）接口：也称AV 接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。
AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。
电脑视频输出接口HDMIDisplayPort和DVI的选择
电脑视频输出接口HDMIDisplayPort和DVI的选择电脑视频输出接口HDMI、DisplayPort和DVI的选择作为现代人，我们离不开电脑，而电脑的显示设备与显示效果直接相关，其中视频输出接口的选择就至关重要。
常见的视频输出接口有HDMI、DisplayPort和DVI，今天我将为大家介绍这几种接口的优劣势，帮助您在选购设备时作出明智的选择。
一、HDMI接口HDMI（High-Definition Multimedia Interface）是目前最为常见的视频输出接口之一。
它具有传输高清音视频信号的能力，可以将音频和视频信号通过一根线缆同时传输，非常方便。
HDMI接口广泛应用于电视、投影仪等大屏显示设备上。
HDMI接口的优势在于：1. 高清画质：支持高达4K的分辨率，能够满足用户对高品质影音的需求；2. 音视频一体化：HDMI接口能够传输高质量的音频，让您享受更加沉浸式的观影体验；3. 热插拔支持：HDMI接口支持热插拔功能，方便快捷，减少设备互联的麻烦。
二、DisplayPort接口DisplayPort是近年来逐渐流行的视频输出接口，它是一种基于数字传输的接口标准。
DisplayPort接口可用于连接计算机与显示器设备，并能传输音视频信号。
DisplayPort接口虽然在一些消费类电子产品上还不太常见，但在专业领域却有着广泛应用。
DisplayPort接口的优势在于：1. 高带宽传输：DisplayPort接口能够支持高达32.4 Gbps的带宽，可以实现更高分辨率和刷新率；2. 多功能性：DisplayPort接口不仅可以传输视频信号，还支持音频传输、双向数据传输、电源供应等多种功能；3. 长距离传输：DisplayPort接口具备较好的抗干扰性能和信号稳定性，可以实现长距离传输。
三、DVI接口DVI（Digital Visual Interface）是一种数字视频接口，也是早期广泛使用的一种视频输出接口。
视频输入输出常用接口知识
视频接口我们经常在家里的电视机、各种播放器上，视频会议产品和监控产品的编解码器的视频输入输出接口上看到很多视频接口，这些视频接口哪些是模拟接口、哪些是数字接口，哪些接口可以传输高清图像等，下面就做一个详细的介绍。
目前最基本的视频接口是复合视频接口、S-vidio接口；另外常见的还有色差接口、VGA接口、接口、HDMI接口、SDI接口。
1、复合视频接口接口图：说明：复合视频接口也叫AV接口或者Video接口，是目前最普遍的一种视频接口，几乎所有的电视机、影碟机类产品都有这个接口。
它是音频、视频分离的视频接口，一般由三个独立的RCA插头（又叫梅花接口、RCA接口）组成的，其中的V接口连接混合视频信号，为黄色插口；L 接口连接左声道声音信号，为白色插口；R接口连接右声道声音信号，为红色插口。
评价：它是一种混合视频信号，没有经过RF射频信号调制、放大、检波、解调等过程，信号保真度相对较好。
图像品质影响受使用的线材影响大，分辨率一般可达350-450线，不过由于它是模拟接口，用于数字显示设备时，需要一个模拟信号转数字信号的过程，会损失不少信噪比，所以一般数字显示设备不建议使用。
2、S-Video接口接口图：说明：S接口也是非常常见的接口，其全称是Separate Video，也称为SUPER VIDEO。
S-Video连接规格是由日本人开发的一种规格，S指的是“SEPARATE （分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。
S接口实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。
评价：同AV 接口相比，由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。
但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb和Cr进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) 。
