81立方米空气净化器试验舱试验方法
81立方米空气净化器试验舱试验方法
东莞市环仪摘录TCAQI86—2019标准文献
一、81立方米空气净化器试验舱试验条件：
a)环境温度:(23士2)C;
b)相对湿度:(50士10);
c)大气压力:(95-~105)kPa;
d)试验电源:交流正弦波，电压和频率的波动范围不得超过额定值的士1。
二、试验装置
试验前应进行检查，确认污染物产生装置、测量和记录装置可以正常使用。
试验仪器仪表的性能、精确度和量程应满足以下试验要求:
a)用于型式试验的电工测量仪表，除已具体规定的仪表外，共精度应不低于0.5级，出厂试验应不低于1.0级:
b)温度计:不确定度在士0.5C以内:
c)湿度计:不确定度在士5以内:
d)记时器:不确定度在士0.5以内:
e)气压计:精确度为+0.2kPa;
f)校准用激光器:水平和垂直对齐:
g)温湿度传感器:采样数据偏差在土1以内:
h)颗粒浓度传感器:不确定度应在土1μg/m2以内:
j)二氧化碳分析仪:不确定度在土1以内:
k)气态污染物质量浓度测试仪，不确定度应在士0.01mg/m)以内。
三、生产制造商：东莞市环仪仪器
四、满足标准：TCAQI86—2019《家用和类似用途新风机空气清新度技术要求及试验方法》
GB/T18801-2015《空气净化器》
GB/T18883-2002《空内空气质量标准》
GB/T5364-2019《空气净化器测度用试验舱技术要求和评价方法》
五、目标污染物
二氧化碳或其他适用气体:发生源产生的纯度大于9百分之。
空气过滤器检测试验方法
空气过滤器检测试验方法国内外常用的空气过滤器的检测试验方法有：(1) 计重法用于初效、中效空气过滤器效率检测。
测试原理:过滤器安装在标准试验风洞内,上风端连续发尘,每隔一段时间,测量穿过过滤器的粉尘质量,由此得到过滤器在该阶段粉尘质量计算的过滤效率，测试粉尘粒径范围≥5μm。
(2) 比色法用于中效过滤器的效率检测。
测试原理:在过滤器前后采样,含尘空气经过滤纸,将污染的滤纸放在光源下照射,再用光电管比色计(光电密度计)测出过滤器前后滤纸的透光度;在粉尘的成份、大小和分布相同的条件下,利用光密度与积尘量成正比的关系,计算出过滤器效率，这种方法主要针对粒径≥1μm颗粒的粉尘。
(3) 粒子计数器法用于洁净室、高效过滤器的检测试验,在洁净空调工程中广泛应用。
测试原理:将含尘气流以很小的流速通过强光照明区,被测空气中的尘粒依次通过时,每个尘粒将产生一次光散射,形成一个光脉冲信号,根据光脉冲信号幅度的大小与粒子表面的大小成正比的关系,由光电倍增管测得粒子数及亮度,确定其过滤效率。
(4) DOP(邻苯二甲二辛酯)法用于高效过滤器的效率检测。
测试原理:将试验粉尘为0.3μm单分散相的DOP液滴加热成蒸气,在特定条件下冷凝成微小液滴,去掉过大和过小的液滴后留下0.3μm左右的颗粒,雾状DOP进入风道,然后测量过滤器前后气样的浊度,由此判断过滤器对0.3μm的粉尘的过滤效率。
（5) 计数扫描法目前国际上高效过滤器的主流试验方法。
主要测量仪为大流量激光粒子计数器（CNC）。
用计数器对过滤器的整个出风面进行扫描检验，计数器给出每一点粉尘的个数和粒径。
这种方法不仅能测量过滤器的平均效率，还可以比较各点的局部效率。
（6) 钠焰法测试原理：试验尘源为单分散相氯化钠盐雾，“量”为含盐雾时氢气火焰的亮度，主要仪器为火焰光度计。
盐水在压缩空气的搅动下飞溅，经干燥形成微小盐雾并进入风道。
在过滤器前后分别采样，含盐雾气样使氢气火焰的颜色变蓝、亮度增加。
空气净化器检测环境试验舱的操作说明书(英文版)
空气净化器检测环境试验舱的操作说明书（英文版）The environmental chamber is mede of the innerchamber , outer chambef , air purification system , pollution source device and air sampling system . Among them , the inner chamber with the volume or 30m3 is the key part of the test chamber . The experimental result shows that the deviation oftemperature and relative humidity ( RH ) are 8T ≤2.5 ℃and 8RH≤5 %respectively ．The body leakage 0.05～2.0m3/h under pressure difference of 0～5 Pa between the inside and the outside of the chamber . After cleaning , with the single pollutant backgrouna concention lesst than 30ug/m3 , Tvoc is less than 100 ug/m3 ，The recovey rate of the chamber system are 86.6 % , 83.4 % , 82.9% and 81.5 % under four kinds of amount of 37 %formaldehyde , benzene , toluene and ammonia in this chamber arc 6.7 % , 8.9 % , 7.5 % and 4.7 % .The original pollution source device in the environment chamber is modified and compared the performance by testing in three phases , Large amounts of data and charts show that periformance of new equipment has been improved greatly , it can release various of pollutanis to the cnvironment chamber more rapidly and enlenly.the concentration is stable andcontr0llable .on the basis of a wide range of contaminants were test,summde up the esscntial characteristics of all pollutants , and made into concentration - time curve , can be realized indirectly quantitative .Using the the large environmental chamber , sclect formaldehyde as the representative pollutants , and evaluate the cleaning performance of 6 sets air cleaners by the methods of dcductingn natural decay rate . The data showed that cleaners of different technologies produce significant differences in cleanning cfficiency , the removal efficiency of cleaner with same kind of technology is also different . Even the same air cleaner which is maked adjustments in key technology , The clcaning efficiency is also Very diffrernt. Experimcntal result shows that the environmental chamber runs well , and detailed measurement of the difference in cleaningefficiency .Thcrefore , It can obtain accurate assessment relatively whjch can reflect the true removal efficienCy of specific air cleaning products .KEY WORDS : indoor air quality,formaldehyde , total volatile organic, Compounds(TVOC), environmental chamber ,air cleaner , cleaning performance , the natutural decay rate。
空气净化器甲醛CADR实验操作手册
空气净化器甲醛CADR实验操作手册一、实验所需药品 (2)二、实验设备 (2)三、试剂配制 (2)1.甲醛用水 (2)2.吸收原液 (2)3.吸收液 (2)4. 0.1mol/L盐酸溶液 (2)5. 1%硫酸铁铵溶液 (3)6. 甲醛标准溶液 (3)四、标准曲线 (3)1.甲醛标准系列 (3)2.计算因子Bg (3)五、实验舱准备 (4)1.净化器放置 (4)2.采样点布置 (4)3.实验器材准备 (4)3.调节实验舱参数 (4)六、采样管 (4)七、采样方法 (4)1.一孔采样法（CADR≤170） (5)2.两孔交叉采样法（170＜CADR≤300） (5)3.三孔交叉采样法（300＜CADR≤400） (5)八、净化器测试步骤 (6)1.添加甲醛 (6)2.初始浓度 (6)3.开机 (6)4.采样结束 (6)九、分析计算 (6)十、实验结束 (7)附录A：移液枪的使用注意事项 (8)附录B：溶液配置 (9)附录C：分光光度计使用注意事项 (9)附录D：CADR计算公式及原理 (10)一、实验所需药品1.酚试剂（C6H4SN(CH3)C:NNH2·HCl），分析纯。
2.硫酸铁铵（NH4Fe(SO4) 2·12H2O），分析纯。
3.浓盐酸，分析纯。
4.水中甲醛标准样品，100mg/L 20mL。
二、实验设备1. 恒流采样器：流量范围0~1L/min。
流量稳定可调，恒流误差小于2%，采样前和采样后应用皂膜流量计校准采样系列流量，误差小于5%。
2.分光光度计：在630nm测定吸光度。
3.移液枪：最大体积分别为5mL和1mL。
4.具塞比色管，具塞量筒，大型气泡吸收管，容量瓶等。
三、试剂配制1.甲醛用水甲醛用水为重蒸馏水，是用双重蒸馏水器，在二次蒸馏的横式烧瓶内加约0.2mg高锰酸钾和氢氧化钠（除去有机物和二氧化碳），进行蒸馏所得的二次蒸馏水。
2.吸收原液用天平称取0.1g酚试剂(使用后放回冰箱中保存)，放入小烧杯中，加甲醛用水溶解，倾于100mL具塞量筒中，加入甲醛用水定容至刻度线，摇匀。

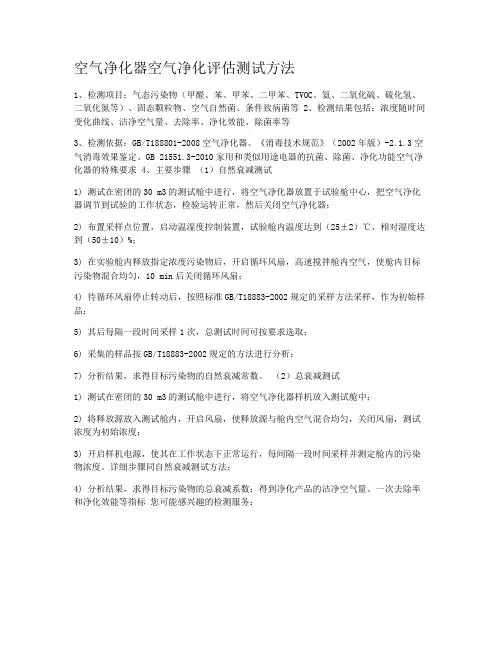

空气净化器空气净化评估测试方法
空气净化器空气净化评估测试方法1、检测项目：气态污染物（甲醛、苯、甲苯、二甲苯、TVOC、氨、二氧化硫、硫化氢、二氧化氮等）、固态颗粒物、空气自然菌、条件致病菌等2、检测结果包括：浓度随时间变化曲线、洁净空气量、去除率、净化效能、除菌率等3、检测依据：GB/T188801-2008空气净化器、《消毒技术规范》（2002年版）-2.1.3空气消毒效果鉴定、GB 21551.3-2010家用和类似用途电器的抗菌、除菌、净化功能空气净化器的特殊要求4、主要步骤（1）自然衰减测试1) 测试在密闭的30 m3的测试舱中进行，将空气净化器放置于试验舱中心，把空气净化器调节到试验的工作状态，检验运转正常，然后关闭空气净化器；2) 布置采样点位置，启动温湿度控制装置，试验舱内温度达到（25±2）℃，相对湿度达到（50±10）%；3) 在实验舱内释放指定浓度污染物后，开启循环风扇，高速搅拌舱内空气，使舱内目标污染物混合均匀，10 min后关闭循环风扇；4) 待循环风扇停止转动后，按照标准GB/T18883-2002规定的采样方法采样，作为初始样品；5) 其后每隔一段时间采样1次，总测试时间可按要求选取；6) 采集的样品按GB/T18883-2002规定的方法进行分析；7) 分析结果，求得目标污染物的自然衰减常数。
（2）总衰减测试1) 测试在密闭的30 m3的测试舱中进行，将空气净化器样机放入测试舱中；2) 将释放源放入测试舱内，开启风扇，使释放源与舱内空气混合均匀，关闭风扇，测试浓度为初始浓度；3) 开启样机电源，使其在工作状态下正常运行，每间隔一段时间采样并测定舱内的污染物浓度。
详细步骤同自然衰减测试方法；4) 分析结果，求得目标污染物的总衰减系数；得到净化产品的洁净空气量、一次去除率和净化效能等指标您可能感兴趣的检测服务：。

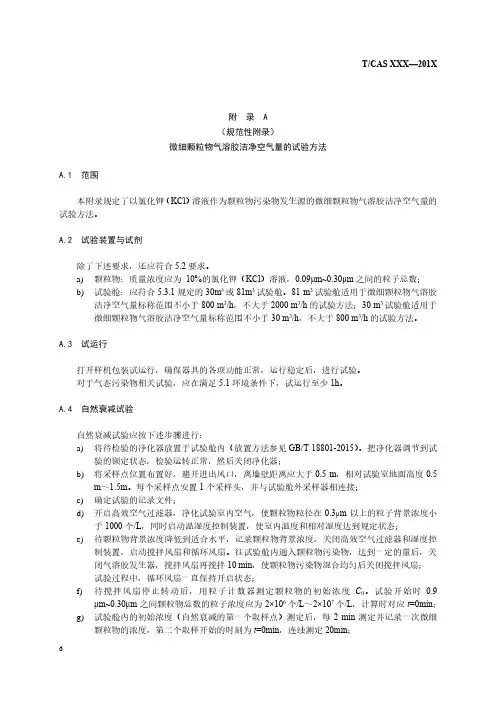

微细颗粒物气溶胶洁净空气量的试验方法
附录 A（规范性附录）微细颗粒物气溶胶洁净空气量的试验方法A.1 范围本附录规定了以氯化钾（KCl）溶液作为颗粒物污染物发生源的微细颗粒物气溶胶洁净空气量的试验方法。
A.2 试验装置与试剂除了下述要求，还应符合5.2要求。
a)颗粒物：质量浓度应为10%的氯化钾（KCl）溶液，0.09μm~0.30μm之间的粒子总数；b)试验舱：应符合5.3.1规定的30m³或81m3试验舱。
81 m3试验舱适用于微细颗粒物气溶胶洁净空气量标称范围不小于800 m3/h，不大于2000 m3/h的试验方法；30 m3试验舱适用于微细颗粒物气溶胶洁净空气量标称范围不小于30 m3/h，不大于800 m3/h的试验方法。
A.3 试运行打开样机包装试运行，确保器具的各项功能正常，运行稳定后，进行试验。
对于气态污染物相关试验，应在满足5.1环境条件下，试运行至少1h。
A.4 自然衰减试验自然衰减试验应按下述步骤进行：a)将待检验的净化器放置于试验舱内（放置方法参见GB/T 18801-2015）。
把净化器调节到试验的额定状态，检验运转正常，然后关闭净化器；b)将采样点位置布置好，避开进出风口，离墙壁距离应大于0.5 m，相对试验室地面高度0.5m～1.5m。
每个采样点安置1个采样头，并与试验舱外采样器相连接；c)确定试验的记录文件；d)开启高效空气过滤器，净化试验室内空气，使颗粒物粒径在0.3μm以上的粒子背景浓度小于1000个/L，同时启动温湿度控制装置，使室内温度和相对湿度达到规定状态；e)待颗粒物背景浓度降低到适合水平，记录颗粒物背景浓度，关闭高效空气过滤器和湿度控制装置，启动搅拌风扇和循环风扇。
往试验舱内通入颗粒物污染物，达到一定的量后，关闭气溶胶发生器，搅拌风扇再搅拌10 min，使颗粒物污染物混合均匀后关闭搅拌风扇；试验过程中，循环风扇一直保持开启状态；f)待搅拌风扇停止转动后，用粒子计数器测定颗粒物的初始浓度C0。
空气净化器功能性测试规范(初稿)
记录相关数据，计算自然衰减常数（根据GB/T18801-2008附录B第B2章规定的计算方法），确定试验可靠程度（根据GB/T18801-2008附录B第B4章规定的计算方法）
记录相关数据，计算总衰减常数（根据GB/T18801-2008附录B第B2章规定的计算方法），确定试验可靠程度（根据GB/T18801-2008附录B第B3和B4章规定的计算方法），计算洁净空气量（按照GB/T18801-2008附录B第B5章规定的计算方法），洁净空气量的标准偏差估计量（根据GB/T18801-2008附录B第B6章规定的计算方法）。
6、空气净化设备
1、空气实验室（30m3）。
2、标准香烟（红塔山牌）。
3、香烟烟雾发生器。
4、数字式粉尘仪。
5、通风换气设备。
6、空气净化设备
1、空气实验室（30m3）。
2、气体污染物。
3、气体污染物发生器。
4、气体分析仪。
5、通风换气设备。
6、空气净化设备。
1、空气实验室（30m3）。
2、气体污染物。
洁净空气量需测定2次，取2次的平均值表示；如果平均值与测定值（绝对值）之差大于2%时，需再测定3次，取5次的平均值表示。
洁净空气量（单位为m3/h或m3/min）
检验空气净化器的净化性能
计算得到结果
详见去除香烟烟雾试验和去除气体污染物试验
空气净化器对于可去除的每一种空气污染物都有一个对应的洁净空气量。如果空气净化器可去除多种气体污染物时，要求最少有一种污染物的洁净空气量符合下面规定：
记录相关数据，计算自然衰减常数（根据GB/T18801-2008附录B第B2章规定的计算方法），确定试验可靠程度（根据GB/T18801-2008附录B第B4章规定的计算方法）。
81立方舱空气净化器舱标准
81立方舱空气净化器舱标准一、设备要求1.空气净化器：应配备高效过滤器，能够去除空气中的微粒、气体、细菌、病毒等污染物。
2.活性炭过滤器：应配备活性炭过滤器，用于吸附空气中的有害气体和异味。
3.紫外线消毒器：应配备紫外线消毒器，用于杀灭空气中的细菌和病毒。
4.传感器：应配备传感器，监测空气中的温湿度、CO2浓度、颗粒物浓度等参数。
5.控制系统：应配备智能控制系统，实现设备的自动化控制和远程监控。
二、操作规程1.开启设备前，应检查设备是否正常，确保电源连接良好。
2.按照设备说明书，依次开启空气净化器、活性炭过滤器、紫外线消毒器等设备。
3.设备运行过程中，应定期检查设备的运行状态和各项参数是否正常。
4.设备运行结束后，应关闭设备电源，并做好设备清洁和维护工作。
三、维护保养1.应定期检查设备的各项部件是否正常，如有损坏或老化应及时更换。
2.应定期清理过滤器，防止污染物堵塞过滤器影响设备效果。
3.应定期对传感器进行检查和维护，确保传感器准确监测空气质量。
4.应定期对设备进行除尘、清洁、润滑等维护工作，保证设备的正常运行。
四、安全性评估1.应定期对设备进行安全性评估，确保设备在使用过程中不会产生安全隐患。
2.应检查设备的电线、插头、开关等部件是否正常，防止漏电、短路等现象。
3.应检查设备的支架、边框等部分是否牢固，防止设备倾倒或坠落。
4.应定期对设备的各项安全保护装置进行检查和维护，确保设备在异常情况下能够及时切断电源或发出警报。
五、空气质量检测与报告1.应定期对舱内空气质量进行检测，包括温湿度、CO2浓度、颗粒物浓度等参数。
2.应将检测结果进行记录和整理，定期向上级管理部门报告。
3.应根据检测结果对设备的运行参数进行调整和优化，提高空气净化效果。
六、对操作人员的技术培训1.应定期对操作人员进行技术培训，提高操作人员的技能水平。
2.应培训操作人员如何正确使用和维护设备，确保设备的正常运行和使用寿命。
3.应培训操作人员如何处理设备故障和异常情况，提高操作人员的应急处理能力。
空气健康舱试验大纲
空气健康舱试验大纲
一、目的
本试验大纲旨在为空气健康舱的性能测试提供指导，确保其各项功能和性能指标符合设计要求和用户需求。
二、范围
本试验大纲适用于空气健康舱的测试，包括但不限于以下方面：
1. 设备外观及结构检查；
2. 设备尺寸及安装要求检查；
3. 设备功能测试；
4. 设备性能参数测试；
5. 设备安全性及可靠性测试。
三、测试环境与准备
1. 测试场地：选择一个安静、无尘、无强烈震动的室内环境进行测试；
2. 测试设备：准备所需的测试工具和设备，如电源、测量仪表、连接线等；
3. 测试人员：参与测试的人员应具备相关技能和经验，熟悉本试验大纲及空气健康舱的相关知识。
四、测试项目及方法
1. 外观及结构检查
(1) 检查空气健康舱的外观是否无明显损伤、划痕、污垢等；
(2) 检查空气健康舱的结构是否牢固，各部件连接是否紧固、无松动；
(3) 检查设备的标签、铭牌、标识等是否清晰、准确。
2. 尺寸及安装要求检查
(1) 检查空气健康舱的尺寸是否符合设计要求；
(2) 检查设备的安装要求是否符合相关标准和规范。
3. 功能测试
(1) 测试设备的控制面板是否正常工作，按键、开关等操作是否灵活、有效；
(2) 测试设备的显示屏幕是否正常工作，显示内容是否清晰、准确；
(3) 测试设备的各项功能如加热、加湿、过滤等是否正常工作。
4. 性能参数测试
(1) 测试设备的空气流量是否符合设计要求；
(2) 测试设备的噪音等级是否符合相关标准；
(3) 测试设备的能效比是否符合设计要求。
空气净化验证验证方案
空气净化验证验证方案1.实验目的验证空气净化设备的过滤效果和空气清洁能力，以及室内空气质量的改善程度。
2.实验装置与工具-空气净化设备（需要验证的设备）-空气质量检测仪器（例如颗粒物浓度检测仪、挥发性有机化合物检测仪等）-测量容器或仪器（例如气相色谱仪、质谱仪等）3.实验步骤步骤一：确定测试环境和条件-在适当的房间或实验室内设置空气净化设备，并确保其正常运行。
-设定理想的室内空气质量标准，例如颗粒物浓度、挥发性有机化合物浓度等标准。
步骤二：测量初始空气质量-使用空气质量检测仪器测量测试环境中的空气质量，记录颗粒物浓度、挥发性有机化合物浓度等数据。
-确保记录的测量数据准确可靠。
步骤三：开启空气净化设备-开启空气净化设备并设置适当的工作模式和风速，确保设备正常运行。
-记录设备开启的时间和设置的参数。
步骤四：测量改善空气质量情况-在设备运行一段时间后，使用空气质量检测仪器再次测量测试环境中的空气质量，记录相关数据。
-确保记录的测量数据准确可靠。
步骤五：分析和比较数据-通过比较初始空气质量和设备运行后的空气质量数据，分析设备的过滤效果和空气清洁能力。
-根据理想的室内空气质量标准，评估设备的性能，是否符合要求。
4.结果和讨论根据实验数据和分析结果，得出结论和讨论：-空气净化设备的过滤效果和空气清洁能力如何？-设备的性能是否符合理想的室内空气质量标准？-是否需要调整设备参数或更换过滤材料来改善性能？5.结论与改进措施根据实验结果，得出最终结论并提出改进措施：-空气净化设备是否合格，是否满足要求？-如果设备性能不符合要求，是否需要调整或更换设备？-如何提高设备的过滤效果和空气清洁能力？6.实验注意事项-确保实验环境的干净和无污染，并控制其他可能影响实验结果的因素。
-选择可靠和准确的空气质量检测仪器，确保测量数据的准确性。
-注意设备的安全使用，避免发生意外事故。
以上是一个基本的空气净化验证方案，根据具体情况和要求可以进行适当的调整和改进。
空气净化器实验规范
静电感应负荷测 要求器具外表感应电压不得超 过42V。 试数据
检查器 具的开 关功能 手动检查 是否符 合要求
在额定电压条件下，使开关带上类似器具性质的额定负载，以3秒一次 的频率进行通/断实验，次数20000次。
1）额定电流； 2）触点动作次 数。
要求：实验后开关仍能工作。
测试 去除香烟烟雾（可吸入颗粒物）试验、去除气体污染物（甲醛、氨、苯等）试验和净化寿命试验需要在30m3空气实验室进行，实验室相关内容见 的一 GB/T18801-2002附录A。测试空气净化器去除气体污染物的洁净空气量，试验室内温度保持在20℃±5℃，相对湿度40%±5%。上述其他测试可在下列条 般条 件下进行：温度20℃±5℃、相对湿度30%～80%。 件
检查器 臭氧 具臭氧 浓度 浓度是 否超标
注：如果安装说明 书规定空气净化器 安装的房间体积超 过30m3，则试验 房间的尺寸应相应 的增大。
检验频 电压 繁断电 调压器，稳压电源 将器具按照正常工况的要求，置于1.15倍的额定电压条件下，以“以通 异常 视检、转速 对器具 、转速仪 电工作150min，间歇30min”为一个工作周期，连续工作二十个周期。 试验 影响
试验前，将器具放置在通常环境中的试验室24小时后。再将器具放置于 相对湿度为(93±2)%，温度在50°C至55°C的潮湿箱内进行48小时的 1、准确度不低于 检验器 0.5级的耐压测试仪 湿热处理。在此之后，器具应能经受潮湿状态下的泄漏电流和电气强度 试验要求。 具在高 。 高温 1、 经受1min，50Hz(或60Hz)基本正弦波测试，试验电压为：基本绝 温湿热 2、准确度不低于 湿热 记录试验数据 缘：1250V；附加绝缘：2750V；加强绝缘：3750V。试验初始施加的电 条件下 试验 0.5级的泄漏电流测 的电器 压不超过规定电压值的一半，然后迅速升高到满值。耐压测试仪的泄漏 试仪。 安全 整定电流均为10 mA。正常生产时，可按上述测试电压的1.2倍进行测 3、潮态箱。 试，测试时间可缩短为1~3秒。 2、 被测设备电源线插入泄漏电流测试仪前面板三极插座，或测试棒。
