填充墙裂缝原因及处置措施
填充墙裂缝原因及处置措施
填充墙裂缝原因及处置措施墙身多孔，经过经年累月的使用，墙裂的现象是难以避免的。
墙面出现裂缝主要原因有以下几种：1.结构问题：建筑物在施工过程中可能存在结构上的问题，如墙体本身没有按照设计要求进行搭建，导致墙裂缝的出现。
2.土壤问题：建筑物的基础是建筑物的重心所在，如果基础地层不平坦或土壤松软的话，随着时间的推移，墙体可能会受到外力的作用而出现裂缝。
3.温度变化：由于气温的波动，墙体会承受不同温度的冲击，导致墙体的收缩和膨胀，从而产生裂缝。
4.湿度问题：湿度是影响墙体状态的一个重要因素。
如果墙体表面的湿度过高或过低，都会导致墙体内部的构造发生变化，模糊墙体内的胶结剂，从而影响墙体的稳定性，产生裂缝。
为了修补墙裂缝，我们可以采取以下措施：1.彻底清理：首先将裂缝周围的杂质清理干净，如油污、油漆残留物等，以确保填充材料能够充分附着在墙体上。
2.填充材料选择：根据裂缝的大小和性质，选择合适的填充材料。
对于较小的裂缝，可以使用防水腻子或填缝剂来填充。
较大的裂缝则需要使用填缝胶水或水泥砂浆来进行修补。
3.提前处理：在填充材料之前，可以在裂缝周围涂上底漆，以增强填充材料的附着力，并且可以在填充材料干燥之前，涂上腻子来做表面修饰，以保持整体的美观。
4.注意干燥时间：填充材料在施工完毕后需要足够的时间进行干燥，避免拆除模板或进行后续施工过早，导致填充材料失效。
5.预防措施：为了避免墙裂缝的产生，我们可以在建筑过程中注重工艺质量，加强材料选用，特别是选择有抗温变形和抗水性的材料。
同时，在使用过程中合理维护，保持墙体干燥，避免冷热交替。
6.专业技术：对于较大的裂缝和复杂的情况，应请专业的装修队伍进行处理，以确保修补效果持久和安全。
综上所述，修补墙裂缝需要在选择适当的填充材料的基础上，采取正确操作的方法，使填充材料能够牢固地附着在裂缝上，达到修复墙裂缝的效果。
此外，预防裂缝的产生也是很重要的，只有从建筑过程中注重质量，以及合理维护和保养墙体，才能减少墙裂缝出现的概率。
填充墙灰面裂缝原因及综合治理措施
今年以来，已竣工交付使用工程及进行竣工收尾的多项工程，除东城国际和胶州时代广场工程外，大多数工程均不同程度存在填充墙砌体抹灰在与砼结构结合处出现墙面裂缝现象，经现场观摩调查，分析其裂缝产生的原因有以下几个方面：一、原因分析1.主体砼结构施工时，空间尺寸控制不好，轴线位移超差严重（大于等于3.5cm），抹灰时采用加厚抹灰层厚度进行找方处理，且未按规定钉钢丝网加强处理，因抹灰砂浆厚薄不一，引起砂浆收缩不一；个别项目短肢砼墙砼浇捣不密实，拆模较早，砼墙有裂缝，在抹灰前未处理。
2.砌体墙砌筑时，砌块龄期不足28天，砌块收缩未稳定就上墙，少数断裂砌块未剔除使用。
3.填充墙与砼结构处，漏设拉接筋或拉接筋位置不准砌折后砌入墙体内，部分工程在填充墙端或纵横墙交接处未按设计要墙留设构造柱。
4.填充墙上设备管线开槽敷设后未按规定钉钢丝网，部分项目填充墙与砼墙结合处漏设钢丝网或钢丝网未钉在两侧墙体上，而是直接压入抹灰层了事。
5.填充墙抹灰前未按规定提前2天浇水湿润，抹灰时未按要求分层抹灰。
6.沿砼结构结合面灰缝留设及填缝处理不重视，大多数项目抹灰时将砌筑时留的缝一次抹死，个别项目虽留缝但填缝时使用装饰石膏腻子填堵。
7.现场质量管理不严，抽查不到位。
二、治理措施为了较好的治理填充墙抹灰面的裂缝，结合东城国际及胶州时代广场的成功做法，提出以下治理措施：1.主体结构施工时，质量员应及时对拆模后房间的空间尺寸（开间、进深、净高）用激光测距仪全数测量检查，发现有较大偏差的（大于等于20mm）时应及时向项目经理和技术负责汇报，以便及时采取措施进行纠正，确保轴线位移在允许范围之内，填充墙砌筑时墙体拉结筋与构造柱按设计要求留设，不得遗漏；拉接筋筋采用植筋时，植筋深度大于等于70mm，墙厚小于等于240mm的填充墙，每道柱拉接筋为2 6，末端带90度弯钩，变钩长度不小于10d，且不小于60mm，间距500mm，首批拉接筋离楼面200mm的导墙上皮处，拉接筋压入填充墙内长度不小于700mm（门洞口处不超过门垛）。
框架结构填充墙裂缝原因及防治措施
框架结构填充墙裂缝原因及防治措施墙裂缝是指墙体出现的裂缝现象，一般分为结构裂缝和装饰裂缝两种。
结构裂缝主要由于建筑物自身的原因导致，而装饰裂缝则是由于装饰材料的质量、施工工艺等问题引起。
下面将就墙裂缝的原因和防治措施进行详细阐述。
一、墙裂缝的原因1.结构设计问题：墙体梁柱的纵横向承载能力不均衡，导致墙体的应力分布不均，从而造成裂缝的产生。
2.施工工艺问题：墙体的施工工艺不规范，如混凝土浇筑过程中的振捣不均、水泥砂浆的比例不合理等，都会导致墙体出现裂缝。
3.土壤问题：地基土壤的不均匀沉降或土质松软等问题，会导致建筑物的沉降不均匀，从而出现墙体裂缝。
4.温度变化问题：墙体受到温度变化的影响，由于不同材料的膨胀系数不同，会导致墙体产生应力，从而引发裂缝。
5.地震和风力影响：地震和风力的作用会对建筑物产生较大的振动和应力，从而导致墙体出现裂缝。
二、墙裂缝的防治措施1.结构设计合理：在建筑物的初期设计中，要根据地基土壤条件和地震等因素，合理设计墙体梁柱的结构，确保墙体的承载能力均衡，减少裂缝的产生。
2.施工工艺规范：在施工过程中，采用规范的施工工艺进行施工，如振捣均匀、水泥砂浆配比合理等，确保墙体的质量。
3.土壤处理：在建筑物的地基处理过程中，可以采取加固或改进土壤的方法，确保地基土壤的均匀沉降，减少墙体的沉降不均匀。
4.温度控制：在墙体施工过程中，应根据季节和气温的变化，合理控制墙体的施工时间和温度，避免太大的温度差引发裂缝。
5.防震和防风措施：在建筑物的设计和施工过程中，要考虑地震和风力的影响，采取相应的防震和防风措施，确保墙体的稳定性和强度，减少裂缝的产生。
三、墙裂缝的修复方法1.填补方法：根据墙体裂缝的宽度和深度，选择适当的填缝材料进行填补，如水泥砂浆、聚合物填缝剂等。
2.加固方法：对于比较严重的墙体裂缝，可以采用加固措施，如安装加固板、钢筋网等，提高墙体的强度和稳定性。
3.裂缝处理：在修复过程中，需要对墙体裂缝进行处理，如清除裂缝周围的杂物，清洁裂缝面，增加裂缝填补的粘结力和密封性。
填充墙墙体开裂的维修与防治
填充墙墙体开裂的维修与防治一、背景介绍填充墙，作为现代建筑中常见的一种建筑结构形式，因其结构简单、施工方便、隔热隔音效果好等特点而受到了广泛应用。
在建筑使用过程中，填充墙也面临着一些问题，其中最常见的就是墙体开裂。
墙体开裂不仅影响建筑的美观，更可能影响建筑的结构稳定性和使用寿命。
对填充墙墙体开裂的维修与防治成为了当前建筑维护和管理中的一项重要工作。
二、开裂原因分析1. 建筑材料问题填充墙由于使用的建筑材料不同，会出现不同的开裂原因。
如果填充墙采用的砖材料质量不好，或者砂浆比例不当，都可能导致墙体开裂。
填充墙使用的混凝土也可能存在质量问题，比如配料不当、浇筑不均匀等，都会引发墙体开裂。
2. 施工问题填充墙在施工过程中，如果操作不当、施工技术不到位，也会导致墙体开裂。
墙体内部填充不均匀、浇筑时未进行充分震实等，都可能导致墙体开裂。
3. 外部环境影响外部环境的影响也是造成填充墙墙体开裂的原因之一。
地基承载力不足、地震、温度变化、湿度改变等都会影响填充墙的稳定性，进而导致墙体开裂。
三、维修方法1. 填充墙墙体裂缝修补对于已经出现裂缝的填充墙墙体，需要进行修补，常用的方法有以下几种：（1）填缝首先将裂缝清理干净，然后采用聚合物修补剂进行填缝。
填缝材料选择应考虑与原墙体材料相匹配，确保修补后与原墙面一体无缝。
（2）加贴网格布对于较大的裂缝，可以采用加贴网格布的方法进行修补。
首先修补剂填充至裂缝内，然后在表面加贴一层网格布，再次涂抹修补剂，使其与原墙体表面平整。
2. 加固处理（1）增加构造柱或墙体在填充墙的两侧增加构造柱或墙体，加强填充墙的支撑，提高填充墙的稳定性。
（2）安装托梁或钢筋混凝土结构在填充墙上方安装托梁或进行钢筋混凝土结构加固，提高填充墙的承载能力。
3. 防治措施为了预防填充墙墙体开裂，可以在建造填充墙时采取以下措施：（1）严格把控材料质量在施工过程中，严格把控建筑材料的质量，确保墙体使用的材料达到国家标准要求，提高填充墙的抗裂能力。
填充墙墙体开裂的维修与防治
填充墙墙体开裂的维修与防治填充墙墙体在使用过程中很容易出现开裂的情况，这不仅会影响墙体的美观，更会影响墙体的使用寿命和结构稳定性。
进行填充墙墙体开裂的维修与防治变得至关重要。
本文将就填充墙墙体开裂的原因、维修方法和防治措施进行详细介绍，希望能给大家一些帮助。
一、填充墙墙体开裂的原因1.施工质量不合格填充墙的施工质量直接影响墙体的质量，如果施工时掺杂了过多的砂浆或水泥，导致填充墙内部的结实性不够，容易出现开裂现象。
如果填充墙墙体的钢筋绑扎不到位或者墙体的厚度不一致，也会导致墙体开裂。
2.材料选用不当填充墙材料的选用也是影响填充墙墙体开裂的重要原因之一。
如果选用了质量不合格的砖块或者混凝土，容易出现墙体开裂。
如果填充墙内的砂浆配比不合理，也容易导致墙体开裂。
3.环境及自然因素填充墙墙体开裂还可能受到环境及自然因素的影响。
比如在地震或者风灾等自然灾害发生时，墙体受力不均匀也容易出现开裂。
如果填充墙墙体所在地区的地基土质不均匀或者地下水位变化较大，也会导致填充墙墙体开裂。
1.表面维修表面维修主要是对填充墙墙体表面的裂缝进行修补，遮盖墙体裂缝，保持墙面平整。
常用的方法有填充、打磨和刷漆。
对于较小的龟裂，可以使用环氧树脂进行填充，然后打磨墙面，最后刷上防水涂料或者涂料。
2.重新打砌对于填充墙墙体开裂较为严重的情况，需要重新打砌墙体。
首先需要清理墙体表面的油污和灰尘，然后使用合适的墙体材料重新打砌。
在打砌的过程中要注意控制好砂浆的水泥量和配比，保证墙体的质量和坚实度。
3.加固处理对于一些填充墙墙体开裂严重的地方，可以进行加固处理，以增强墙体的承载能力和稳定性。
常用的加固方法有增加钢筋骨架、加固龙骨等。
加固处理需要根据具体情况进行，需要进行专业设计和施工。
在填充墙施工过程中，需要严格把控施工质量，保证材料选用合格、配比合理、施工规范。
尤其需要注意墙体内部的钢筋绑扎和墙体厚度的一致性，避免施工不合格导致墙体开裂。
填充墙墙体开裂的维修与防治

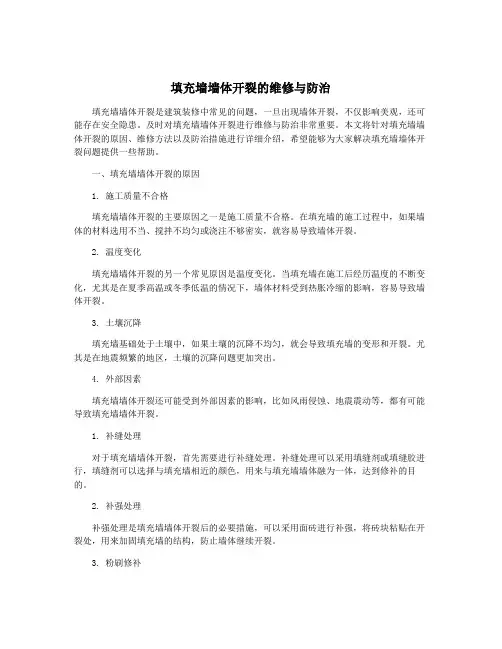

填充墙墙体开裂的维修与防治填充墙墙体开裂是建筑装修中常见的问题，一旦出现墙体开裂，不仅影响美观，还可能存在安全隐患。
及时对填充墙墙体开裂进行维修与防治非常重要。
本文将针对填充墙墙体开裂的原因、维修方法以及防治措施进行详细介绍，希望能够为大家解决填充墙墙体开裂问题提供一些帮助。
一、填充墙墙体开裂的原因1. 施工质量不合格填充墙墙体开裂的主要原因之一是施工质量不合格。
在填充墙的施工过程中，如果墙体的材料选用不当、搅拌不均匀或浇注不够密实，就容易导致墙体开裂。
2. 温度变化填充墙墙体开裂的另一个常见原因是温度变化。
当填充墙在施工后经历温度的不断变化，尤其是在夏季高温或冬季低温的情况下，墙体材料受到热胀冷缩的影响，容易导致墙体开裂。
3. 土壤沉降填充墙基础处于土壤中，如果土壤的沉降不均匀，就会导致填充墙的变形和开裂。
尤其是在地震频繁的地区，土壤的沉降问题更加突出。
4. 外部因素填充墙墙体开裂还可能受到外部因素的影响，比如风雨侵蚀、地震震动等，都有可能导致填充墙墙体开裂。
1. 补缝处理对于填充墙墙体开裂，首先需要进行补缝处理。
补缝处理可以采用填缝剂或填缝胶进行，填缝剂可以选择与填充墙相近的颜色，用来与填充墙墙体融为一体，达到修补的目的。
2. 补强处理补强处理是填充墙墙体开裂后的必要措施，可以采用面砖进行补强，将砖块粘贴在开裂处，用来加固填充墙的结构，防止墙体继续开裂。
3. 粉刷修补对于填充墙墙体开裂，粉刷修补是常用的维修方法之一。
首先将开裂处清理干净，然后进行粉刷修补，选用与填充墙相近的颜色进行施工，保证修补后的墙体整体外观良好。
4. 变更结构在严重情况下，需要对填充墙的结构进行变更，加固填充墙地基，重新设计填充墙的结构，以解决墙体开裂的问题。
1. 选用优质材料在进行填充墙施工时，要选用优质的填充墙材料，保证填充墙的质量和稳定性。
材料的质量一定程度上影响填充墙墙体的开裂情况。
2. 施工质量把关在填充墙的施工过程中，要加强施工工艺的把关，确保浇注材料的搅拌均匀、浇注牢固，避免施工过程中出现质量问题。
房建工程框架填充墙裂缝的原因与防治措施
房建工程框架填充墙裂缝的原因与防治措施
墙裂缝的原因：
1、建筑施工质量差，原材料质量无法把握，混凝土配合比不当，施工工艺错误，施工管理不严格等；
2、建筑材料松脆性较差，如混凝土及砂浆等；
3、建筑乱堆乱搭，导致墙体刚性改变，墙面裂缝增多；
4、墙体以及建筑物抗冻性差；
5、设计问题，如未考虑到地基湿度、地动等；
6、日常使用建筑物出现的积水，潮湿等问题。
针对墙裂缝的防治措施：
1、施工时严格按现行标准、规范施工，重视施工质量；
2、应用耐久合理的建筑基础、混凝土及砂浆，保证物料质量；
3、严格规定施工工艺并进行全程把控；
4、避免重型设备移动时振动过大；
5、应用专业耐久的抗冻建筑材料；
6、建筑形态应设计合理，结构及墙体合理；
7、使用专业施工机械，避免乱堆乱搭，保持结构牢固；
8、客厅、卧室、阳台和卫生间阴暗处要定期清理水渍，防止潮湿。
填充墙砌体开裂原因及控制措施
填充墙砌体开裂原因及控制措施1.施工质量不合格：填充墙施工时，如果层块粘贴不均匀，砂浆配比不当，或者施工速度过快，都可能导致砌体开裂。
这是填充墙开裂的最常见原因之一2.材料问题：使用质量差的砌块或砂浆，或者未经过严格的检查和测试的材料，也会导致填充墙砌体开裂。
砌块的质量差会导致砌体强度不足，而砂浆质量差则会降低填充墙的粘结强度。
3.温度变化：在温度变化较大的地区，填充墙的砌体开裂较为常见。
因为温度的升降会导致填充墙材料发生膨胀和收缩，进而导致砌体产生应力，最终导致开裂。
4.地基沉降：建筑物的基础沉降不均匀，或者地基土壤承载力不足，都可能导致填充墙开裂。
地基沉降会导致墙体发生变形，引起砌体应力过大，从而引发开裂。
针对填充墙砌体开裂的控制措施如下：1.加强施工管理：加强对填充墙施工质量的把控，提高工人的施工技术水平和质量意识。
确保施工过程中砌块的粘贴均匀，砂浆配比合理，施工速度适中。
2.选择质量可靠的材料：保证使用规格符合要求、质量可靠的砌块和砂浆。
对材料进行必要的检查和测试，确保其符合相应的标准和要求。
3.控制温度变化：在温度变化较大的地区，可采取适当的措施来控制填充墙的温度变化。
例如在施工过程中避免高温施工，使用遮阳网等措施防止砌体的过度干燥。
4.加强地基处理：在设计和施工中加强地基处理，确保地基的均匀沉降并提高地基土壤的承载力。
可以采用灌浆加固、地基加固等措施来解决地基问题，从而减少填充墙的开裂概率。
5.监测和维修：在填充墙施工完成后，及时对墙体进行监测，并在发现裂缝时及时采取维修措施。
对于已经发生开裂的填充墙，可以采用填堵、钢筋加固等方法来修复裂缝。
综上所述，填充墙砌体开裂的原因多种多样，因此需要采取多种控制措施来减少填充墙开裂的概率。
只有通过加强施工管理、选择合适的材料、控制温度变化、加强地基处理以及监测和维修等措施的综合应用，才能有效地控制填充墙砌体开裂问题，保证建筑物的安全和稳定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
填充墙裂缝原因及处置措施
一、填充墙各种裂缝分析
（一）相接处裂缝
1．表现形式：混凝土构件与砌体不同材料相接处出现裂缝。
2．形成原因：砌体拉结筋设置不符合设计要求，墙面抹灰前未设置钢丝网等抗裂加强层。
（二）梁底裂缝
1．表现形式：梁底砌体顶部封山处开裂。
2．形成原因：墙体砌筑完成后立即进行封山施工，砌体灰缝未完成沉降，砂浆和砌体材料未完成收缩。
（三）砌体干缩裂缝
1．表现形式：砌体材料收缩开裂。
2．形成原因：水泥制品类砌体材料养护时间不够，蒸压类砌体材料静养时间不够或上墙时含水率过高。
（四）门窗洞侧裂缝
1．表现形式：门、窗洞边开裂。
2．形成原因：门窗洞边墙体长度过少，未采用钢筋混凝土代替或未设置构造柱封边，也可能是墙体下梁绕度过大或基础不均沉降所至。
（五）施工洞周裂缝
1．表现形式：施工洞等后填洞口补砌接槎处出现裂缝。
2．形成原因：后填洞口两侧未预留拉结筋，施工时接槎处未清理干净，也可能未对砌体浇水湿润。
（六）配电箱体处开裂
1．表现形式：砌体内配电等箱体处墙体开裂。
2．形成原因：箱体预留洞未设过梁或压顶梁造成该处墙体整体性被削弱且未进行加强处理。
（七）线管预埋裂缝
1．表现形式：墙面沿预埋线管出现裂缝。
2．形成原因：开槽预埋管线砂浆补修未与埋管同步进行，并且未设置钢丝网加强处理。
二、填充墙各种裂缝处置措施
1．非烧结砌体材料进场时，其龄期不得小于7天。
运输、存放时应采取防雨、防水措施。
2．砌筑砂浆应采用中、粗砂，严禁使用山砂和混合粉。
3．砌体结构砌筑完成后宜60d再抹灰，并不少于30d。
4．加气砼砌块砂浆砌筑时，灰缝厚度应为10～15mm，粘接剂砌筑时，灰缝厚度应为3～5mm。
其他砌体水平灰缝和竖向灰缝的厚度宜为10mm，不应小于8mm，不应大于12mm。
5．不同基体材料交接处应采取钉钢丝网等抗裂措施。
钢丝网与不同基体的搭接宽度每边不小于150㎜。
钢丝网片
的网孔尺寸为10mm×10mm，其钢丝直径不应小于0.9mm，应采用热镀锌电焊钢丝网。
钢丝网应用钢钉或保温钉固定，间距不大于300mm。
6．施工洞等后填洞口补砌时，应将接槎处表面清理干净，浇水湿润，并填实砂浆和砌体。
7．小于100mm的门垛和小于240mm的窗间墙应采用钢筋混凝土浇筑。
8．每天砌筑高度宜控制在1.5m以下，并待前次砌筑的砂浆终凝后方可进行下次砌筑。
9．填充墙砌至接近梁底、底板时，应留有一定的空隙，填充墙砌筑完并间隔14d以后，方可用斜砖补砌挤紧；补砌时，对双侧竖缝用高强度等级的水泥砂浆嵌填密实。
10．框架柱间填充墙拉结筋应满足砖模数要求，不应折弯压入砖缝。
拉结筋宜采用预埋法留置。
加气混凝土墙体宜设混凝土板带组砌，拉结筋埋入板带中。
11．填充墙采用粉煤灰砖、加气混凝土砌块等材料时，框架柱与墙的交接处宜用15mm×15mm木条预先留缝，在加贴网片前浇水湿润，再用1∶3水泥砂浆嵌实。
12．不同块体不得混砌，两种不同砌体的竖向交接部位应设构造柱。
13．宽度大于300mm的预留洞口应设钢筋混凝土过梁，并且伸入每边墙体的长度应不小于250mm。
14．严禁在墙体上交叉埋设和开凿水平槽；竖向槽须在砂浆强度达到设计要求后，用机械开凿，且在粉刷前，加贴钢丝网片等抗裂材料。
15．砖砌体工程应采用“三一法”砌筑；砌块工程当采用铺浆法砌筑时，铺浆长度不应超过500mm，且应保证顶头缝砂浆饱满密实。
