地暖铺设流程及验收规范
地暖验收规范标准
For personal use only in study and research; not forcommercial use地暖验收规范标准地暖属隐蔽工程，从安装设计到验收使用都有一整套完整的行业规范体系。
地暖完成回填后系统基本不可且无必要更改，因此地暖验收也是十很重要的一个环节。
【地暖验收规范】电地暖铺设验收规范一、总则：1.为规范地暖工程的施工、验收，做到施工先进、安全实用和保证施工质量，制定本标准。
2.本标准适用于新建的工业与居民的室内装饰改造。
二、材料1.低温供暖系统的材料应包括加热管、分集水器及其连接件和绝热、辐射材料。
2.加热管必须采用地热管专用管。
3.分集水器必须采用地热管专用分集水器。
4.绝热板表现密度为20kg/m3,厚度为20mm。
阻燃等级达到防火B2级。
5.铝箔，采用无纺布高光反射铝箔。
三、施工1.施工地面保持洁净、平整。
厨房、卫生间应做好防水检测。
施工的环境温度不低于5oC,施工过程中严禁踩踏加热管。
2.绝热层苯板的铺设应平整。
苯板之面相互接合应严密。
楼房首层应做防潮处理且应加厚绝热层。
绝热层面上方严禁铺设其他管道及线路。
3.加热管的安装。
地暖的加热管间距为阳面200mm，阴面150mm。
若管间距加密应在施工协议中说明并加收管材成本费。
4.加热管应保持平直，间距安装误差不应大于10mm。
【地暖验收标准】1.地面供暖系统验收时，下列项目应达到相应技术要求。
2.绝热层的厚度，材料的物理性能及铺设应符合设计要求。
3.加热管的材料，规格及铺设间距、弯曲半径应符合设计要求并应可靠固定。
4.加热管与分水器、集水器的连接处应无渗漏。
5.填充层内加热管严禁有接头。
6.水压试验压力为工作压力的1.5倍。
且不应小于0.6MPa。
7.在试验压力下稳压1h，其压力将不应大于0.05Mpa。
8.水压试验宜采用手动，升压过程中应随时观察与检查，不得渗漏，不得以气压试验代替水压试验。
9.水压试验时，应有用户在场，合格后由用户签字验收。
地暖铺设规范及要求
地暖铺设规范及要求
地暖管铺设规范有：
1、铺设地暖的地面必须保持干净平整，地面上的含水率必须小于18%，空气湿度在45%到85%左右;
2、为了防止地暖管道被破坏，地面不能随意打钉子，预埋的管线要做好记号;
3、地面比较潮湿的话必须铺设反射膜，然后用防水胶带处理好后，铺2毫米的防潮地垫。
地暖的安装步骤和要求：
1、首先要把安装现场的杂物全部清理干净，确定好主机和分集水器的安装具体地方，然后做好记号。
2、在安装集水器的位置先进行开槽处理，然后把温控线进行布置连接好。
3、把分集水器根据原先设计好的进行安装好，安装完成后再把地面的保温层和供热的管道铺设好。
4、保温板铺设完成后还要根据尺寸把反射膜紧贴着保温板，边沿必须要用胶带粘贴好。
5、把分集水器安装在房间的管道套上，然后套好保温套，一段连接分集水器，另一端连接温控器。
6、把地暖管道的拐弯处用先用扎带捆绑好，然后再用卡扣固定住。
7、全部安装好了后，网管道内注入冷水，再用打压器往管道内打入10公斤的压力，最后密封起来。
8、等待24小时后再对管道进行压力测试，如果压力值不低于6公斤的话，说明就可以是用了，这样就安装完成了。
地暖工程施工细部做法(图解说明)
地暖工程施工细部做法（图解说明）1、施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。
施工中须由土建与安装事先划分好→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。
（专用温控器最后安装）竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。
常规地暖施工层次解剖图2、卫生清理，建筑垃圾及灰尘3、绝热层的铺设：铺设绝热层的地面应平整、干燥、无杂物。
墙面根部应平、直且无积灰现象。
绝热层的铺设应平整，绝热层相互间的接缝应严密。
直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。
聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层20 与土壤或室外空气相邻的地板上的绝热层40重视边角隔热层的设置和就位伸缩缝的设置：1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。
伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。
2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。
伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。
3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。
发泡水泥隔热层的验收每100立方作为一个检验批表面质量检测密度测定：按GB/T11970中的方法抗压强度测定，同上厚度测量，随机抽检 4、铺反射膜5、卫生间施工：卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录A。
地暖铺设流程及验收详解
地暖铺设流程及验收详解一、地暖铺设流程1.设计阶段地暖系统的设计是整个铺设流程的第一步，主要包括以下几个方面：（1）确定地暖系统的类型：根据使用场所和需求，选择合适的地暖系统类型，如水暖地暖系统、电暖地暖系统等。
（2）计算散热面积：根据室内面积、房间用途和局部热负荷等因素，计算出每个房间所需的散热面积。
（3）设计散热器布局：根据房间的布局和尺寸，设计出合理的散热器布置方案。
（4）确定供热方式：确定地暖系统的供热方式，如集中供热、分散供热等。
（5）选择材料和设备：选择合适的地暖管道、散热器、水泵、温控器等设备和材料。
2.施工阶段地暖系统的施工主要包括铺设管道、安装散热器、连接供热设备等操作。
（1）准备工作：清理施工区域，做好保护措施，确保安全施工。
（2）铺设管道：根据设计方案，将地暖管道按照合理的间距和布局铺设在地面上。
（3）安装散热器：根据设计方案，将散热器按照合适的位置和高度安装在墙面或地面上。
（4）连接供热设备：将地暖系统与供热设备（如水泵、锅炉等）连接起来，确保供热系统正常工作。
（5）测试系统：在施工完成后，进行系统的试运行和测试，确保地暖系统的正常运行。
3.验收阶段地暖系统的验收是为了检查系统的安装质量和使用效果，确保系统符合设计要求，能够正常运行。
（1）检查设备和材料：对安装的设备和材料进行检查，确保其质量符合标准要求。
（2）测试性能：对地暖系统进行性能测试，检测散热面积、供热效果、温度控制等参数是否符合设计要求。
（3）检查管道：检查地暖管道的连接是否牢固、无渗漏，确保管道系统完好。
（4）温度均匀性测试：通过测量各个房间的温度，判断地暖系统是否均匀供热。
（5）操作简易性测试：测试地暖系统的操作是否方便，温度调节是否灵敏。
二、地暖铺设验收内容地暖系统的验收主要包括以下几个方面：1.设备和材料的验收：检查地暖设备和材料的质量是否合格，如散热器、管道、水泵等。
2.管道连接和防漏验收：检查地暖管道连接是否牢固、无渗漏。
地暖施工规范及流程
地暖施工规范及流程地暖施工规范及流程是指在地暖系统的安装和施工过程中需要遵守的标准和步骤。
地暖系统是一种将热能直接传递给室内环境的供暖方式，通过铺设在地面下的暖管或暖板，利用地面的稳定温度将热能传递给室内空间。
以下是地暖施工规范及流程的详细介绍。
一、施工前准备工作1.确定地暖系统的设计方案。
这包括选择合适的地暖系统类型、确定系统的敷设方式和管道布局等。
2.在施工前，对施工现场进行清洁和消毒处理，确保地面平整干净，并将其他施工材料清理干净。
3.对施工区域进行测量和预处理，包括检查地面平整度、处理地面潮湿问题等。
二、地暖系统敷设1.在敷设地暖管道或暖板之前，应首先进行地暖系统的维修检查和压力测试，以确保系统正常运行。
2.选择适当的敷设方式，如将地暖管道埋入地面、安装在混凝土地板上或安装在地板下等。
3.敷设地暖管道时，管道之间的间距要均匀，并按照设计方案进行布置。
管道的固定方法可以选择使用拴扎或固定夹等。
4. 敷设暖板时，要确保暖板之间的间距均匀，暖板与墙壁之间的间距为5-10mm，使暖板与墙壁之间保留一定的膨胀缝隙。
三、地暖系统安装1.安装地暖主机或热源设备。
主机或热源设备应安装在干燥通风的地方，并且与地暖管道连接牢固。
2.安装温控器和调节阀等控制设备。
温控器应安装在室内墙壁上离地面1.5-1.8m的位置，以便于人员操作和读取温度信息。
3.安装扩散器和风管等辅助设备。
扩散器的安装位置应根据室内布局和需要确定，确保热风能均匀地散发到室内空间。
四、地暖系统调试及保养1.在系统敷设和安装完成后，应进行系统的调试和保养。
包括对系统进行泄漏检查、保压测试以及水质处理等。
2.调试系统时，应逐一检查和调整各个部件和设备的运行状态，确保正常工作。
3.在调试完成后，应向用户提供详细的地暖系统操作和使用说明，并对地暖系统进行定期维护和保养，如定期清洗地暖管道、更换水质等。
总结：地暖施工规范及流程是确保地暖系统安装和使用的质量和效果的重要依据。

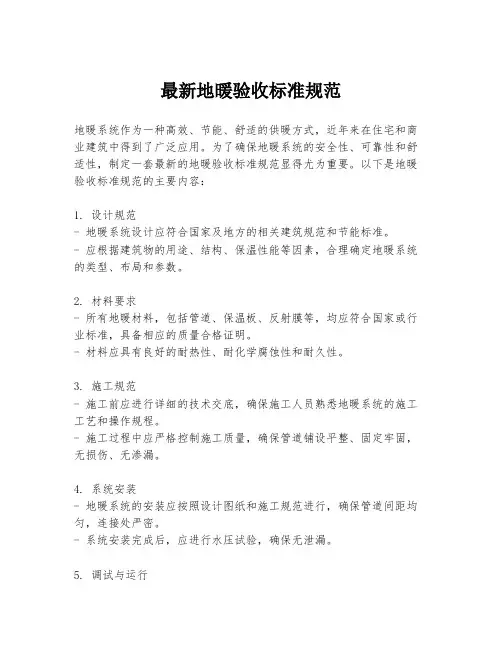

最新地暖验收标准规范
最新地暖验收标准规范地暖系统作为一种高效、节能、舒适的供暖方式，近年来在住宅和商业建筑中得到了广泛应用。
为了确保地暖系统的安全性、可靠性和舒适性，制定一套最新的地暖验收标准规范显得尤为重要。
以下是地暖验收标准规范的主要内容：1. 设计规范- 地暖系统设计应符合国家及地方的相关建筑规范和节能标准。
- 应根据建筑物的用途、结构、保温性能等因素，合理确定地暖系统的类型、布局和参数。
2. 材料要求- 所有地暖材料，包括管道、保温板、反射膜等，均应符合国家或行业标准，具备相应的质量合格证明。
- 材料应具有良好的耐热性、耐化学腐蚀性和耐久性。
3. 施工规范- 施工前应进行详细的技术交底，确保施工人员熟悉地暖系统的施工工艺和操作规程。
- 施工过程中应严格控制施工质量，确保管道铺设平整、固定牢固，无损伤、无渗漏。
4. 系统安装- 地暖系统的安装应按照设计图纸和施工规范进行，确保管道间距均匀，连接处严密。
- 系统安装完成后，应进行水压试验，确保无泄漏。
5. 调试与运行- 地暖系统调试前，应对所有设备和管道进行彻底检查，确保系统处于良好状态。
- 调试过程中应逐步升温，监测系统运行参数，确保系统稳定运行。
6. 验收标准- 地暖系统的验收应包括材料验收、施工质量验收、系统性能验收等环节。
- 验收时应检查系统的各项性能指标是否达到设计要求，如温度控制精度、能耗等。
7. 安全与环保- 地暖系统应具备完善的安全保护措施，如过热保护、泄漏报警等。
- 系统运行过程中应符合环保要求，减少能源消耗，降低环境污染。
8. 维护与保养- 验收后，应向用户提供详细的地暖系统使用和维护手册。
- 定期对系统进行检查和维护，确保系统长期稳定运行。
9. 售后服务- 提供完善的售后服务，包括技术咨询、故障排除、系统升级等。
10. 记录与档案- 施工和验收过程中的所有记录应详细、准确，并建立完整的工程档案，以备日后查询和参考。
通过遵循上述地暖验收标准规范，可以确保地暖系统的质量和性能，为用户提供安全、舒适、节能的供暖环境。
地暖验收国标规范
地暖验收国标规范一、地暖验收概述地暖验收是指对地暖系统进行检查和确认，确保其安装质量符合国家标准相关要求的过程。
本文档将介绍地暖验收的国标规范，包括验收前的准备工作、验收内容和验收标准。
二、地暖验收前的准备工作在进行地暖验收前，需要做以下准备工作：1.验收人员的准备：确保验收人员熟悉地暖系统的安装要求和国家标准相关规定。
2.验收工具的准备：准备好测量工具、测温仪等验收工具，以便对地暖系统进行实际测量和检查。
3.验收文件的准备：整理好地暖系统的施工图纸、安装记录和相关报告，以备验收时参考。
三、地暖验收内容地暖验收的内容主要包括以下方面：1. 地暖系统安装质量检查1.1 地暖系统管道安装情况：检查地暖供热管道的焊接是否牢固、接头是否密封，以及管道是否存在渗漏现象。
1.2 地暖散热器安装情况：检查地暖散热器的安装位置是否合理、固定是否牢固，以及是否存在损坏或缺陷。
2. 地暖系统功能测试2.1 运行测试：测试地暖系统是否能正常运行，包括启动和关闭系统、调节温度等功能。
2.2 温度均匀性测试：通过在地暖供热区域的不同位置测温，评估地暖系统的供热效果和温度分布是否均匀。
3. 安全性能检查3.1 地暖系统电气安全：检查地暖系统的电气连接是否符合安全要求，以及是否存在短路、漏电等电气故障。
3.2 地暖系统防水防漏：检查地暖系统的防水层是否完整，以及地暖管道是否存在渗漏现象。
四、地暖验收标准地暖验收的标准主要参考国家标准《建筑给排水与供暖工程验收规范》（GB50243-2014）和《地暖施工及验收规范》（CJJ 158-2013）。
根据以上国家标准，地暖验收应满足以下要求：1.管道安装：地暖供热管道的焊接应牢固可靠，对于金属管道，焊缝应无裂纹、夹杂物等缺陷，焊缝牢固度应满足设计要求；对于PVC管道，焊缝应无泡沫、气泡、麻点、裂纹等缺陷。
2.散热器安装：地暖散热器应安装在地面上，与地板之间应有一定间隙，散热器的固定应坚固可靠，且表面应平整无缺陷。
地暖设计施工验收规范
地暖设计施工验收规范一、设计规范1.根据建筑物的实际情况和使用需求，合理确定地暖的敷设方式、供热面积和供热量等参数。
2.设计地暖系统时应考虑地热管道的敷设长度、路径、布局和施工方法，确保整个系统通畅，并避免温度不均匀或冷热死角的出现。
3.设计地暖系统时应遵循节能、安全、长寿命、易维护的原则，选择符合国家标准的优质材料和设备，确保地暖系统的可靠运行。
4.设计地暖系统时应考虑与其他部位的协调，例如地砖和地暖系统的厚度、高度、施工顺序的协调等。
二、施工规范1.施工前应仔细检查地暖系统的设计图纸和施工方案，确保无误。
2.施工前应对地暖系统的施工区域进行清洁和整理，确保无尘、无杂物。
3.地暖系统的施工应按照设计图纸和施工方案进行，材料的安装、连接和接口的密封应符合相关标准和规范。
4.地热管道的敷设应严格按照设计要求进行，管道的垂直度和水平度应符合相关标准，管道的固定和支撑应牢固可靠。
5.地暖系统的接口和连接处应采取可靠的密封措施，确保不漏水和漏气。
6.地暖系统的控制器和传感器的安装应符合标准和规范，控制方式应合理、方便操作。
7.地暖系统施工完工后应进行管道压力测试、漏水测试和系统功能测试，确保地暖系统正常运行。
8.地暖系统施工完工后应清理施工现场，并进行验收。
三、验收规范1.验收前应仔细核对地暖系统的施工图纸和施工方案，确保无误。
2.验收前应对地暖系统进行全面检查，包括管道的连接、接口的密封、控制器和传感器的安装等，确保无损坏、漏水和故障。
3.验收时应进行地暖系统的功能测试，包括供热和温度控制的正常运行等。
4.验收时应进行地暖系统的水压测试和漏水测试，水压应达到设计要求，并无任何漏水。
5.验收时应对地暖系统的温度分布进行检查，确保温度均匀，无冷热死角。
6.验收合格后，应出具地暖系统施工验收报告，明确地暖系统的设计参数、施工情况和验收结果。
通过以上规范的设计、施工和验收，可以保证地暖系统的正常运行和使用质量，提高室内舒适度和节能效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地暖铺设流程及验收规范
地暖主要有水地暖和电地暖两种；北方采用水暖比较多，南方一般用电暖或者地热地板采暖比较多。
水地暖铺设流程
1、客厅、卧室、卫生间的地上都已经铺设好地暖了，形状颜色还蛮好看的，一圈一圈的看上去很整齐，而且这些管材是一根通到底的，没有间断。
2、在铺管子的时候并不是想怎么铺就怎么铺的，而是要贴着钢丝网来铺。
工人身上还挂有工作牌，这一般只有正规的施工单位才会有。
3、在铺转弯的地方时，也是有严格规定的，必须要测好距离、定好位置后再将盘管固定上去，看来这家公司的施工过程还蛮严格的。
4、就算是平行铺设的地方也要严格好它们之间的间距，这样能让地面受热较均匀，而旁边的白色塑料扎带是用来一节一节地固定盘管的。
5、盘管用的是瑞好的PEX管，是个不错的牌子，而且这种管有记忆功能，就算不小心把它踩扁了，它也能恢复原状。
6、在采暖时水就是这样分两路到各自房间的，为了让盘管不随便移动，工人还用黑色的塑料管卡来固定，让这两根管子之间保持一定的距离。
7、从这个角度来看，整个地暖的铺设构造就十分清楚了，隔热板、反射膜、钢丝网、盘管，这一层层的铺设一点不马虎。
8、这是供暖时的控制阀，通过它分成几路将暖水输送到各个区域。
一根根黑色的管道看上去干净整齐，方便业主了解供暖情况。
9、虽然主机什么的还没有挂上，但工人已经仔细地标出了位置及各个接口的示意图，准备工作做的好，在装机时自然能省不少麻烦。
10、因为业主家的煤气用量蛮大的，所以工人在征得业主意见后就帮他们换了个大的煤气表，虽然只是举手之劳，但让业主觉得很窝心。
电地暖铺设流程
1、在墙面开槽，准备将来安装温控器。
2、在开好的槽内铺设线管，电地暖的控制线就从这里穿过。
3、清扫场地，为铺设电地暖做准备。
4、铺设边角保温板，阻断地暖的热量向墙角传导。
5、铺设挤塑板，阻断地暖的热量向地面散发。
6、铺设加筋铝箔纸，用来向上反射地暖的热量。
7、在铝箔纸上放置钢丝网，以固定上面的电暖管，并增加表面混凝土的附着力。
8、在钢丝网上铺设电暖管，并用塑料扎带绑扎牢固。
9、将电暖的控制线从事先铺好的线管中穿出，日后就在这里安装温控面板。
10、用欧姆摇表测量铺好的电地暖电阻率，如果数值达到1500兆欧姆就算合格。
目前，地暖已经算不上是新型采暖方式了，因为它已拥有越来越多的使用者。
但是，作为装修的外行，如何对地暖的铺设进行验收呢？教你七个步骤，让你学会辨别施工是否合格。
电地暖铺设验收步骤以及规范
一、总则：
1.为规范地暖工程的施工、验收，做到施工先进、安全实用和保证施工质量，制定本标准。
2.本标准适用于新建的工业与居民的室内装饰改造。
二、材料
1.低温供暖系统的材料应包括加热管、分集水器及其连接件和绝热、辐射材料。
2.加热管必须采用地热管专用管。
3.分集水器必须采用地热管专用分集水器。
4.绝热板表现密度为20kg/m3,厚度为20mm。
阻燃等级达到防火B2级。
5.铝箔，采用无纺布高光反射铝箔。
三、施工
1.施工地面保持洁净、平整。
厨房、卫生间应做好防水检测。
施工的环境温度不低于5oC,施工过程中严禁踩踏加热管。
2.绝热层苯板的铺设应平整。
苯板之面相互接合应严密。
楼房首层应做防潮处理且应加厚绝热层。
绝热层面上方严禁铺设其他管道及线路。
3.加热管的安装。
地暖的加热管间距为阳面200mm，阴面150mm。
若管间距加密应在施工协议中说明并加收管材成本费。
4.加热管应保持平直，间距安装误差不应大于10mm。
四、质量验收
1.地面供暖系统验收时，下列项目应达到相应技术要求。
2.绝热层的厚度，材料的物理性能及铺设应符合设计要求。
3.加热管的材料，规格及铺设间距、弯曲半径应符合设计要求并应可靠固定。
4.加热管与分水器、集水器的连接处应无渗漏。
5.填充层内加热管严禁有接头。
6.水压试验压力为工作压力的1.5倍。
且不应小于0.6MPa。
7.在试验压力下稳压1h，其压力将不应大于0.05Mpa。
8.水压试验宜采用手动，升压过程中应随时观察与检查，不得渗漏，不得以气压试验代替水压试验。
9.水压试验时，应有用户在场，合格后由用户签字验收。
