盐雾试验方法和判定标准[1]
盐雾测试方法和判定标准

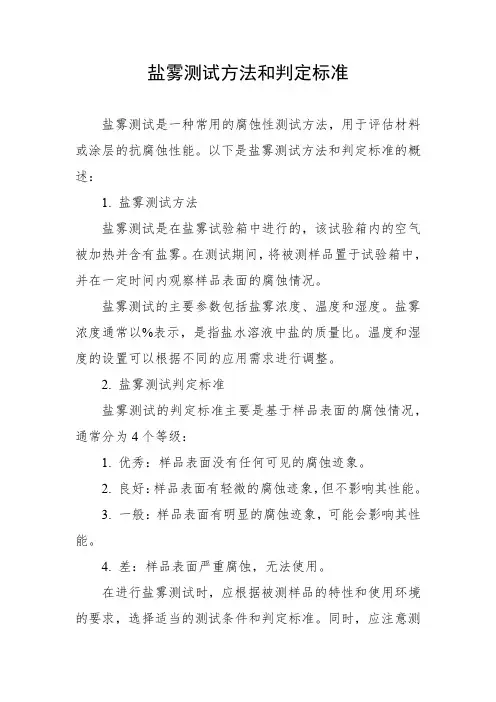

盐雾测试方法和判定标准
盐雾测试是一种常用的腐蚀性测试方法，用于评估材料或涂层的抗腐蚀性能。
以下是盐雾测试方法和判定标准的概述：
1. 盐雾测试方法
盐雾测试是在盐雾试验箱中进行的，该试验箱内的空气被加热并含有盐雾。
在测试期间，将被测样品置于试验箱中，并在一定时间内观察样品表面的腐蚀情况。
盐雾测试的主要参数包括盐雾浓度、温度和湿度。
盐雾浓度通常以%表示，是指盐水溶液中盐的质量比。
温度和湿度的设置可以根据不同的应用需求进行调整。
2. 盐雾测试判定标准
盐雾测试的判定标准主要是基于样品表面的腐蚀情况，通常分为4个等级：
1. 优秀：样品表面没有任何可见的腐蚀迹象。
2. 良好：样品表面有轻微的腐蚀迹象，但不影响其性能。
3. 一般：样品表面有明显的腐蚀迹象，可能会影响其性能。
4. 差：样品表面严重腐蚀，无法使用。
在进行盐雾测试时，应根据被测样品的特性和使用环境的要求，选择适当的测试条件和判定标准。
同时，应注意测
试的可重复性和稳定性，以保证测试结果的准确性和可靠性。
盐雾试验办法和判定标准
盐雾试验办法和判定标准 The latest revision on November 22, 2020盐雾试验方法和判定标准1.总则1.1目的规范金属结构件的中性盐雾试验NSS的方法和判定标准。
1.2适用该规范适用本公司所有金属结构件、紧固件、电器件等试验方法和判定标准。
1.3职责质量部主管负责测试报告的编制和测试结果的判定IQC负责产品的测试。
1.4实施文控受控发行之日正式实施。
2.引用标准2.1GB/T2423.17-1993电工电子产品基本环境试验规程试验Ka盐雾试验方法2.2GB/T6461-2002金属基本体上金属和其它无机覆盖层经腐蚀试验后的式样和试件的评级3.试验设备本试验所需设备为喷雾嘴、盐水桶、试验片支援架、喷雾液收集容器、盐水补给桶、压力桶、压缩空气之供给设备与排气设备等所构成,并依照如下条件试验。
3.1喷雾嘴不可直接将试验液喷向试样,喷雾室顶部聚集的溶液不得滴落在试样上3.2试样滴落的试验液体不可再用于试验3.3压缩空气不可有油脂及灰尘,须有空气清净器空气压力须保持在1.00.1kgf/cm2预热以增加压缩空气的温度与湿度压缩空气(Kpa)8498111126压力(Kgf/cm2)0.861.001.141.29所需预热温度℃464748493.5喷雾水平采取面积为80cm2,直径约为10cm,置于试样附近3.6喷雾液量以整个小时计算,在采集容器上,应每小时平均可收集1.6ml盐水溶液。
喷雾液至少应连续收集8小时,以其平均值表示喷雾量3.7试验中盐水桶其氯化钠溶液浓度应维持40~60g/l。
4.试验条件4.1试验溶液试验溶液采用氯化钠和蒸馏水其浓度为（5±0.1%）（质量百分比）雾化后的收集液，除挡板挡回部分外，不得重复使用；4.2溶液PH值雾化前的盐溶液PH值在6.5-7.235±2℃之间4.3实验室内温度(指箱体内的温度)35±2℃4.4饱和压力桶内温度47±1℃4.5饱和桶压力1Kgf4.6喷雾量在工作空间任意位置用面积为80cm2的漏斗收集连续雾化8h的盐雾沉降量平均每小时应收集到1.6mL的溶液4.7连续雾化时间NO.材质表面处理方式连续雾化时间1铜镀镍12h镀锡8h先镀镍再镀锡24h镀金24h2SPCC(冷轧钢板)镀镍12h镀锡8h镀白锌24h镀蓝白锌24h镀彩锌24h3铝合金本色阳极氧化48h阳极发黑48h4螺丝类镀锌12h镀亮锌12h镀亮镍8h镀黑镍8h5SECC(镀锌钢板)8h6不锈钢96h说明a.如果产品使用环境较为严酷连续雾化时间要适当延长按产品规格书所要求的雾化时间进行试验如无特殊要求或要求低于本规范则一律按本规范执行b.如果供应商所提供的承诺书、盐雾试验报告等资料所体现的连续雾化时间严于本规范则按供应商提供的雾化时间进行试验否则将按本规范执行。
盐雾试验的判定标准是什么呢
盐雾试验的判定标准是什么呢
简介
盐雾试验是一种常用的用来测试金属和涂层防腐性能的方法，通常用于评估材
料在海洋环境下的耐腐蚀能力。
而针对盐雾试验的结果判定标准是非常重要的，只有对测试结果做出准确的判断，才能有效指导产品的改进和设计。
本文将就盐雾试验的判定标准进行探讨和阐述。
定义
盐雾试验是将盐水溶液喷洒在被试样表面并放置在恒温恒湿的试验箱中，模拟
海洋气候环境下的腐蚀情况。
在经历一定时间的盐雾试验后，观察被试样表面是否出现腐蚀、生锈等现象，从而评估材料的抗腐蚀能力。
判定标准
盐雾试验的判定标准通常包括以下几个方面： 1. 试验时间盐雾试验的时间持
续时间通常会根据具体的要求而有所不同，常见的试验时间有24小时、48小时、96小时等。
不同行业和产品可能会有不同的试验时间标准，但一般来说，试验时
间越长，对被试样的腐蚀性能要求越高。
2.腐蚀程度腐蚀程度是判断盐雾试验结果的重要标准之一，一般通过
观察试样表面的腐蚀情况来确定。
常见的腐蚀程度分级有轻微腐蚀、中等腐蚀、严重腐蚀等，具体的判定标准可以根据各行业的标准来确定。
3.覆盖率盐雾试验也可能对被试样的覆盖率提出要求，即被试样表面
应该保持一定程度的完整性，不能出现大面积的腐蚀、起泡等现象。
覆盖率的要求也是判定盐雾试验结果的重要标准之一。
结论
盐雾试验的判定标准是评估被试样抗腐蚀性能的重要依据，通过合理的判定标
准可以准确评估产品的性能，并对产品的改进提供指导。
在进行盐雾试验时，制定明确的判定标准，根据具体情况进行实际判断，有助于更好地保障产品的质量和可靠性。
盐雾试验判定标准GJB
盐雾试验判定标准GJB
盐雾试验是一种常用的环境试验方法，用于评估材料和涂层在盐雾腐蚀环境下的耐蚀性能。
本文将介绍盐雾试验判定标准GJB的相关内容。
一、试验目的
盐雾试验判定标准GJB的目的是通过模拟盐雾环境，评估材料和涂层的抗腐蚀性能，判断其是否符合相关标准和要求。
二、试验方法
2.1 试验设备
盐雾试验通常使用盐雾试验箱进行，试验箱内部的温度、湿度和盐雾浓度可以根据需要进行调节。
2.2 试验过程
1.将待测试的样品放入盐雾试验箱中。
2.调节试验箱的温度、湿度和盐雾浓度，进行设定的盐雾喷淋试验。
3.持续一定的时间后，取出样品进行检查。
2.3 试验评定
根据盐雾试验的结果，可以评定样品的腐蚀情况，判断其耐蚀性能好坏。
三、试验标准
盐雾试验判定标准GJB中通常包括了以下内容：
1.试验的时间和条件设定。
2.对样品腐蚀程度的判定方法。
3.盐雾试验结果的记录和报告要求。
四、试验结果分析
根据盐雾试验的结果，可以对材料和涂层的抗腐蚀性能进行评估，为产品的改进提供参考依据。
五、结论
盐雾试验判定标准GJB是评估材料和涂层抗腐蚀性能的重要依据，它能够帮助企业提升产品质量，确保产品在恶劣环境下的可靠性和稳定性。
以上就是关于盐雾试验判定标准GJB的介绍，希望对读者有所帮助。
盐雾试验 标准

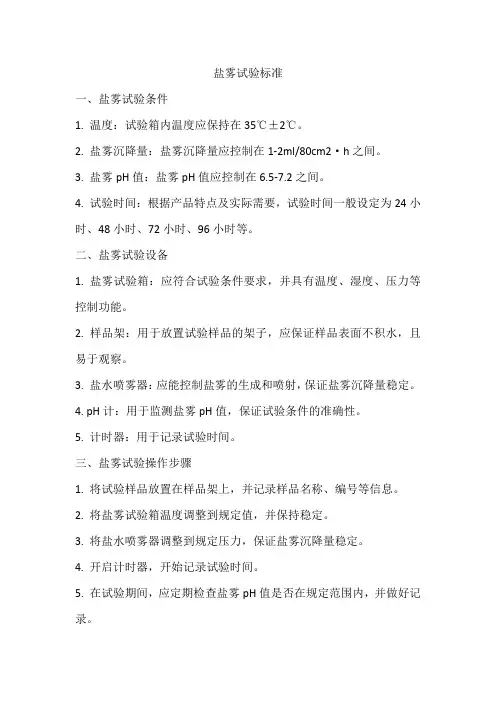

盐雾试验标准一、盐雾试验条件1. 温度：试验箱内温度应保持在35℃±2℃。
2. 盐雾沉降量：盐雾沉降量应控制在1-2ml/80cm2·h之间。
3. 盐雾pH值：盐雾pH值应控制在6.5-7.2之间。
4. 试验时间：根据产品特点及实际需要，试验时间一般设定为24小时、48小时、72小时、96小时等。
二、盐雾试验设备1. 盐雾试验箱：应符合试验条件要求，并具有温度、湿度、压力等控制功能。
2. 样品架：用于放置试验样品的架子，应保证样品表面不积水，且易于观察。
3. 盐水喷雾器：应能控制盐雾的生成和喷射，保证盐雾沉降量稳定。
4. pH计：用于监测盐雾pH值，保证试验条件的准确性。
5. 计时器：用于记录试验时间。
三、盐雾试验操作步骤1. 将试验样品放置在样品架上，并记录样品名称、编号等信息。
2. 将盐雾试验箱温度调整到规定值，并保持稳定。
3. 将盐水喷雾器调整到规定压力，保证盐雾沉降量稳定。
4. 开启计时器，开始记录试验时间。
5. 在试验期间，应定期检查盐雾pH值是否在规定范围内，并做好记录。
6. 试验结束后，关闭计时器，取出试验样品。
7. 对试验样品进行清洗、干燥等处理，并观察其表面变化情况。
四、盐雾试验结果判定1. 根据试验样品的表面变化情况，对盐雾腐蚀程度进行评估。
2. 对于不同产品及不同盐雾试验条件，应制定相应的判定标准。
3. 一般而言，盐雾腐蚀程度分为五个等级：0级、1级、2级、3级、4级。
0级表示无腐蚀现象；1级表示轻微腐蚀；2级表示中度腐蚀；3级表示严重腐蚀；4级表示非常严重腐蚀。
4. 根据判定结果，对试验样品进行分类处理。
五、盐雾试验报告要求1. 报告中应包含试验样品的基本信息，如名称、型号、规格等。
2. 报告中应详细记录试验条件，包括温度、湿度、盐雾沉降量、pH 值等。
3. 报告中应对试验结果进行详细描述，并附上相应的图片或数据表格。
4. 根据判定结果，对试验样品提出相应的建议或处理意见。
盐雾试验判定标准及操作规范最新版
盐雾试验判定标准及操作规范最新版盐雾试验是在模拟自然环境中盐雾腐蚀情况的试验方法，广泛应用于金属材料、涂层、电镀层等耐腐蚀性能的评定。
本文将介绍盐雾试验的判定标准及操作规范的最新版要求，以确保试验结果的准确性和可靠性。
一、盐雾试验判定标准1.1 腐蚀等级判定准则根据盐雾试验的结果，将试样的腐蚀程度分为以下等级：•无腐蚀：试样表面未发生明显腐蚀，符合要求。
•轻微腐蚀：试样表面有轻微的腐蚀，但不影响使用。
•中等腐蚀：试样表面有中等程度的腐蚀，需注意保护。
•严重腐蚀：试样表面发生严重腐蚀，不符合要求。
1.2 判定标准依据盐雾试验的判定标准应符合国家标准GB/T 10125-2012《盐雾试验室试验方法》的要求，并根据具体产品的材料、涂层等特性进行相应调整。
同时，应结合实际情况和使用环境要求，制定合理的判定标准。
二、盐雾试验操作规范2.1 试验设备准备在进行盐雾试验前，首先要确保盐雾试验设备的正常运转。
包括盐雾试验箱、恒温恒湿箱、计时器等设备的检查和校正，保证试验参数设定准确。
2.2 样品制备样品的选择和制备对试验结果也有重要影响。
应根据试验要求选择合适的样品，切割、打磨、清洗、表面处理等工艺要求均需严格执行。
2.3 试验条件设定根据具体产品的要求和标准规定，设置盐雾试验的时间、温度、湿度、盐水浓度等参数。
在试验过程中应监测和记录试验条件的变化情况。
2.4 试验操作将经过制备的样品放入盐雾试验箱中，根据设定的条件进行盐雾暴露。
在试验过程中定期检查样品的腐蚀情况，记录腐蚀程度和变化情况。
2.5 试验结束及数据分析达到设定的试验时间后，停止盐雾暴露，取出样品进行腐蚀程度的评定。
根据试验结果进行数据分析，制定后续的处理和改进措施。
结语通过本文介绍盐雾试验判定标准及操作规范的最新版要求，可以帮助相关人员更好地理解盐雾试验的重要性和正确操作方法，提高产品的质量和可靠性，推动相关行业的发展进步。
愿本文为您提供参考，谢谢阅读！。
盐雾试验标准等级及判定方法
盐雾试验标准等级及判定方法其实就是一种检测材料耐腐蚀性能的方法。
先说说步骤吧。
把要测试的材料放进盐雾试验箱里，然后喷上盐雾。
就像给材料来了一场“盐水雨”。
那这盐雾咋来的呢？有专门的设备把盐水雾化喷出来。
可别小看这一步，浓度得控制好，不然结果可就不准啦。
喷完盐雾后，就等着看材料的变化。
这就像一场考验，看看材料能不能扛得住“盐水雨”的洗礼。
注意事项也不少呢。
材料要放得稳当，不能在试验过程中掉下来。
要是掉下来了，那可就乱套了，结果肯定不准确。
还有，盐雾的浓度要经常检查，要是变了，那也不行。
这就好比做饭，调料放多了或者放少了，味道都不对。
那安全性和稳定性咋样呢？放心吧，只要按照正确的方法操作，盐雾试验还是很安全的。
设备都有保护措施，不会轻易出问题。
稳定性也不错，只要设备正常，试验结果就比较可靠。
就像一辆靠谱的汽车，只要保养得好，就能一直跑下去。
应用场景可多啦。
汽车零件、电子产品、金属制品等等，都可以用盐雾试验来检测耐腐蚀性能。
为啥要用盐雾试验呢？因为在现实生活中，这些东西很可能会接触到盐水或者潮湿的环境。
如果不耐腐蚀，那很快就会坏掉。
这就像人要是不抗冻，冬天一到就容易生病。
盐雾试验就像是给这些材料做了一次“体检”，提前发现问题。
优势也很明显啊。
操作简单，成本低，而且结果比较准确。
不像有些检测方法，复杂得让人头疼，还费钱。
盐雾试验就像是一个实用的小工具，能帮我们快速了解材料的性能。
再说说实际案例吧。
有一次，一家汽车厂对新研发的零件进行盐雾试验。
结果发现，有些零件在盐雾环境下很快就出现了腐蚀现象。
这可不得了啊，要是用到汽车上，那不得出大问题。
于是，他们赶紧改进了材料和工艺，最后生产出了更耐腐蚀的零件。
这就像医生给病人看病，找出病因，对症下药。
盐雾试验真的很有用啊！它能帮我们检测材料的耐腐蚀性能，提前发现问题，避免在实际使用中出现故障。
大家可别小看了这个小小的试验，它可是能为我们的生活带来很大的保障呢。
盐雾试验的判定标准是什么
盐雾试验的判定标准是什么
盐雾试验是一种常用的环境试验方法，用于评估材料或涂层在盐雾环境下的抗
腐蚀性能。
盐雾试验的判定标准是根据试验后样品的腐蚀程度来确定的。
以下是盐雾试验的判定标准：
1. 无腐蚀
如果样品经过盐雾试验后，表面没有任何腐蚀迹象，如氧化、锈蚀等，且不会
出现任何可见的变化，则判定为“无腐蚀”。
2. 轻微腐蚀
轻微腐蚀是指在盐雾试验后，样品表面出现了一些轻微的腐蚀痕迹，但并不影
响其整体外观和性能。
对于一些要求较高的产品，轻微腐蚀可能会被视为不合格。
3. 中度腐蚀
中度腐蚀是指样品表面有较为显著的腐蚀现象，可能会导致外观的破损或损伤，但整体功能尚未受到严重影响。
中度腐蚀的样品通常需要进行修复或更换。
4. 严重腐蚀
如果样品在盐雾试验后出现严重的腐蚀现象，比如局部严重氧化、锈蚀或腐蚀
穿孔等，且功能已经受到明显影响，被认定为“严重腐蚀”，通常将被判定为不合格。
结语
综上所述，盐雾试验的判定标准主要取决于试验后样品的腐蚀程度。
只有经过
科学的评估和准确的判定，才能真实有效地评估材料或涂层在盐雾环境下的耐腐蚀性能，为产品的质量和可靠性提供有力保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.7试验中盐水桶其氯化钠溶液浓度应维持40~60g/l。
4.试验条件
4.1试验溶液
试验溶液采用氯化钠（化学纯、分析纯）和蒸馏水或去离子水配置，其浓度为（50.1％）（质量百分比），雾化后的收集液，除挡板挡回部分外，不得重复使用；
11.1 评级计算公式
金属镀层的腐蚀评级是根据腐蚀缺陷所占总面积的百分数，按下列公式计算而得到：
Rp= 3 ( 2 - LogA)
式中：
Rp—— 腐蚀的评级数，化整到最接近的整数，如下表中所示；
A—— 机体金属腐蚀所占总面积的百分数；
根据上述计算公式可以得出腐蚀缺陷面积与腐蚀评级的关系，如下表格：
缺陷面积A(%)
备注：为配置浓度为5%的盐溶液，可以通过下式计算所需氯化钠的质量；
所需氯化钠质量＝0.053水的质量
4.2溶液PH值
雾化前的盐溶液PH值在6.5～7.2（352℃）之间；
备注：该PH值范围要求是在Ta=352℃测定的，当盐溶液在室温下被调整PH值，而在35
℃雾化时，由于CO2在较高温度下会挥发、损失，汇集溶液的PH值将比原溶液高；
3.试验设备
本试验所需设备为喷雾嘴、盐水桶、试验片支援架、喷雾液收集容器、试验室（1）、6SQ博客空间!kn^mEKT
盐水补给桶、压力桶、压缩空气之供给设备与排气设备等所构成,并依照如下条件试验。
s+r/zw+{S
^[122650注（1）：试验室大小,须在0.48m3以上。
6SQ博客空间
Uj
i6V"[(p6SQ博客空间,?t
压缩空气
(Kpa)
84
98
111
126
压力
(Kgf/cm2)
0.86
1.00
1.14
1.29
所需预热温度（℃）
46
47
48
49
3)f.n$kZ3aT!R4P12265033.5喷雾采取器其水平采取面积为80cm2,直径约为10cm,置于试样附近；
3.6喷雾液量以整个小时计算,在采集容器上,应每小时平均可收集1.0～2.0ml盐水溶液。喷雾$af
4.7连续雾化时间
NO.
材质
表面处理方式
连续雾化时间
1
铜
镀镍
12h
镀锡
8h
先镀镍再镀锡
24h
镀金
24h
2
SPCC(冷轧钢板)
镀镍
12h
镀锡
8h
镀白锌
24h
镀蓝白锌
24h
镀彩锌
24h
3
铝合金
本色阳极氧化
48h
阳极发黑
48h
4
螺丝类
镀锌
12h
镀亮锌
12h
镀亮镍
8h
镀黑镍
8h
5
SECC(镀锌钢板)
8h
6
不锈钢
因此，当盐溶液在室温下被调整PH时，有必要将其调整至6.5以下，这样在35℃雾
化后汇集的溶液的PH指将能满足6.5～7.2这一要求；
4.3实验室内温度(指箱体内的温度)
352℃；
4.4饱和压力桶内温度
471℃；
4.5饱和桶压力
1Kgf
4.6喷雾量
在工作空间任意位置，用面积为80cm2的漏斗收集连续雾化16h的盐雾沉降量，平均每小时应收集到1.0～2.0mL的溶液；
1.4.1本规范实施之前应召集负责结构件的设计工程师、采购工程师、质量工程师等相关人
员讨论通过；
1.4.2本规范经相关职能部门会签通过经文控中心受控统一发行；
1.4.3文控中心受控发行之日正式实施。
2.引用标准
2.1GB/T2423.17-1993电工电子产品基本环境试验规程试验Ka：盐雾试验方法；
8.1根据试验条件配置盐溶液并根据试样放置要求放置被测试样品，开启盐雾试验箱的电源开关，箱体和压力饱和桶进入加热阶段；
8.2待温度符合测试条件所要求的温度范围后，开启喷雾开关并检查喷雾压力是否保持在1Kgf；
8.3根据连续雾化时间要求设置定时器并打开定时器的开关，待满足设定的喷雾时间后，将自动停止喷雾；
7.试件的预处理
7.1试验前必须仔细的清洗被测试样品，尽可能地清除那些可能会影响试验结果的杂质（灰尘、油污或其它杂质）。所用的清洗方法应取决于试件材料性质，试件表面及污物清洗时，不应使用可能侵蚀试样表面的研磨材料或溶剂；
7.1.1使用适当的的有机溶剂（沸点在60～120C之间的碳氢化合物）和干净的软毛刷或超声清洗装置彻底清洗被测试样品。清洗后，用新溶剂冲洗试样，然后干燥；
Z
F/FQfm3.13.13.1盐水喷雾试验机与其所需的管路应采用纯性材料,不能对喷雾腐蚀试验有影响或本身
被腐1FgbmIM
A*U122650蚀者；6SQ博客空间(TQ/bN^Z
S
M
D
3.2喷雾嘴不可直接将试验液喷向试样,喷雾室顶部聚集的溶液不得滴落在试样上；
3.3 试样滴落的l$~#^wE%P+UT)k*}3
12.1.2试件的规格型号；
12.1.3试件的材质和表面处理方式；
12.1.4试件的尺寸、形状、试验面积和表面状态；
12.2 试验设备信息
12.2.1设备名称、型号、供应商；
12.2.2设备箱体内的容积；
12.3 试件的初始检测
12.3.1试件的外观结构检查，并且要求有图片记录，用以和试验后的外观进行比对；
10.最终检测
10.1试验后的外观
检查外观的缺陷情况，如点蚀、裂纹、气泡等分布和数量；
10.2电气性能检查
如果是电子电器产品整体进行试验，试验后需要对电气性能进行检测，检查电气规格是否和试验前保持一致；
11.试验结果
对于盐雾试验结果的判定和表述有多种方法，譬如，按照腐蚀物的特征进行表述、按照腐蚀面积的百分比进行评级、按照腐蚀率进行表述以及按照重量递减表述等多种方式。根据我们公司产品的特点，决定采用GB/T 6461-2002《金属基本体上金属和其它无机覆盖层经试验后的试样和试件的评级》所制定的按照腐蚀面积进行评级的方法。
7.1.2清洗后的样品，应避免再次被不经意的触摸而污染；
7.1.3试验前不应进行清洗掉有意涂覆保护性有机膜层的试样；
7.2如果试样是从较大的带有涂层的的工件上切割下来的，不应损坏切割区附近的覆盖层。除非另有规定，必须采用适当的在测试条件下稳定的覆盖层，如油漆、石蜡或胶带等，对切割区进行保护。
8.试验程序
96h
说明：
a.如果产品使用环境相对较为严酷，可能要求的连续雾化时间严酷于本规范，那么则按产品规格书所要求的雾化时间进行试验；如无特殊要求或要求低于本规范则一律按本规范执行；
b.如果金属结构件的供应商所提供的承诺书、盐雾试验报告等资料所体现的连续雾化时间严酷于本规范，则按供应商提供的雾化时间进行试验，否则将按本规范执行。
8.4试验结束后，首先关闭喷雾开关，然后再开启除雾开关进行除雾约20分钟；
8.5箱体内的温度除净后，关闭设备所有开关，然后可以打开箱门取出试样；
8.6试验过程中，如无特殊要求，禁止途中打开箱门；
8.7在喷雾状态时，严禁同时进行除雾，因为因气流逆向可能会损坏设备；
8.8箱体内的盐雾气体未除净时，禁止打开箱门，以防止因盐雾气体外泄而对箱体周边的其它设备造成腐蚀；
8.9喷雾试验结束后，试件在箱体内停留的时间不允许超过30分钟，以免停留时间过长而影响测试结果；
9.试验完成后的试样处理
盐雾试验完成后，将被测试件从盐雾箱中取出，为了减少腐蚀产物脱落，试样在清洗前应先在室内空气中自然干燥0.5h~1h；然后用温度不超过35C的干净流动水将被测试样小心清洗，以去除试样表面残留的的盐雾溶液，接着以距试样30cm处压强不超过200Kpa的空气吹干；
深圳三马电器有限公司
盐雾实验标准
文件编号：SM201009280016
版次：第一版
生效日期：2010年9月28日
批 准
审 核
制 定
制定部门
品质部
目录索引
1.总则
1.1目的
为规范金属结构件的中性盐雾试验（NSS）的方法和判定标准而制定本规范。
1.2适用
该规范适用本公司所有金属结构件和紧固件的试验方法和判定标准。
b.在某些情况下，可能难以计算出准确的面积，尤其是深度加工的试样，如螺纹、孔等，在这种情况下检查者要尽可能精确的估计此面积；
c.对于SECC（镀锌钢板）在进行缺陷面积计算时，试件加工的切口处可以不计在内；
d.在计算缺陷面积时涉及到的“总面积”是指试件在箱体内喷雾所能覆盖到的试验面积，其它所不能覆盖的面积不计在内；
11.2试验结果的判定
a.Rp =10的试验结果可以直接通过；
b.Rp=7~9的试验结果，如果没有用户特殊的要求，可以让步接收；
c.Rp=3~6的试验结果，需要相关职能部门进行评估，然后根据评估的结果进行判断；
d.Rp=0~2的试验结果，则判为不合格；
12.试验报告
12.1 试件的基本信息
12.1.1试件的名称；
5.8试样的支架应由惰性非金属材料制成，如玻璃、塑料或有涂层的木制品。悬挂试样的材料不应使用金属材料，而应使用人造纤维、棉纤维或其它惰性绝缘材料。
6.试件的初始检测
6.1外观结构检查
试验样品表面必须干净，无油污、破损、无临时性的保护层和其它弊病；
6.2电气性能检查
如果是电子电器产品整体进行试验，试验前必须对电气性能进行检验，并且记录测试数据。
1.3职责
1.3.1质量部金属结构件SQE负责提出测试申请和提供测试样品；
