汽车转向系统总结报告
汽车转向系统总结报告
本节课首先讲述了转向系概述，包括其定义、功用、分类、组成、转向理论。
一、定义
驾驶员用来改变或恢复汽车行驶方向的机构称为汽车转向系统。
改变或恢复行驶方向的方法是，驾驶员通过一套专设的机构，使汽车的转向桥上的车轮相对于汽车纵轴线偏转一定角度。
二、功用
遵从驾驶员的操纵，改变汽车行驶方向，并和汽车行驶系共同保证汽车机动灵活、稳定安全地行驶。
三、分类
机械转向系：以驾驶员施加于转向盘上的体力为转向能源。
动力转向系：兼用驾驶员体力和发动机部分动力为转向能源。
转向装置的作用有三点:
1、增大驾驶员作用力
2、改变运动方向
3、把转动变为摆动
接着讲述了转向器的作用及要求、分类、结构。
作用:改变力的传递方向和大小，并获得所要求的摆动速度和角度，进而通过传动机构带动转向车轮偏转。
要求:
省力、灵活
稳定
传给转向器的反冲力尽可能小，又能自动回正
有间隙调整装置，保证自由行程在规定范围
分类:蜗杆齿扇式转向器，循环球式转向器，蜗杆曲柄双销式转向器，齿轮齿条转向器。
重点讲述了转向器的工作原理！
转向系统的设计、制造所需知识包含在哪些课程中呢？
机械原理机械制造基础机械设计机械制造工程学
高等数学等等等
可见转向系统的设计极其制造需要依赖很多门课程的知识，同时也反应了转向系统是很复杂的，想要完成好转向系统的设计、制造，不是一件容易的事情，需要广阔的知识涉猎，才能又完成这项任务资格！
对于未来的转向系统又有如何的发展趋势呢？
传统的汽车转向系统是机械式的转向系统，汽车的转向由驾驶员控制方向盘，通过转向器等一系列机械转向部件实现车轮的偏转，从而实现转向。
对于未来汽车的转向系统，动力转向是发展方向。
动力转向主要是从减轻驾驶员疲劳，提高操作轻便性和稳定性出发。
动力转向有3种形式:整体式，半分置式及联阀式动力转向结构。
目前3种形式各有特点，发现较快，整体式多用于前桥负荷3～8t汽车。
从发展趋势上看，国外整体式转向器发展较快，而整体式转向器中转阀结构是目前发展方向。
机制十二班康斌学号2013141411167。
汽车动力转向的日常检查范文
汽车动力转向的日常检查范文汽车动力转向是汽车行驶过程中最重要的部分之一，它直接影响到汽车的稳定性和操控性。
因此，对汽车动力转向进行日常检查非常重要。
下面是一份____字的汽车动力转向日常检查的范文，供参考：第一部分：前言汽车动力转向是汽车行驶的核心部分之一，它负责将驾驶员的操作转化为车轮的转向角度，使汽车按照预期的方向行驶。
因此，对汽车动力转向进行日常检查是非常重要的。
本文将介绍汽车动力转向的基本原理、常见的故障及其排除方法，以及如何进行日常检查。
第二部分：汽车动力转向的基本原理汽车动力转向是利用发动机动力传递给转向系统的一种机械装置，它通过将发动机的动力转化为转向力矩，使车轮转动，从而改变汽车的行驶方向。
汽车动力转向主要由以下几个部分组成：1. 发动机：发动机是汽车动力转向的源泉，它通过燃烧混合气体产生的压力驱动活塞运动，从而产生动力。
2. 动力传递系统：动力传递系统主要由离合器、变速器和传动轴组成，它将发动机的动力传递给驱动轴。
3. 转向系统：转向系统是汽车动力转向的关键部分，它由转向机构、转向泵、转向油缸等组成，通过转向机构将驾驶员的操作转化为车轮的转向角度。
第三部分：常见的汽车动力转向故障及其排除方法1. 转向机构故障：转向机构是汽车动力转向中最常见的故障之一。
常见的故障包括转向齿轮磨损、转向皮带松动等。
如果发现转向机构有异常噪音或转向力矩变大，应及时检查转向齿轮的磨损情况，以及转向皮带的张紧程度。
解决方法：如果转向齿轮磨损严重，需要更换新的转向齿轮。
如果转向皮带松动，需要调整转向皮带的张紧程度。
2. 转向泵故障：转向泵是汽车动力转向中的另一个重要组成部分，它负责向转向油缸提供液压动力。
常见的故障包括转向泵漏油、转向泵松动等。
解决方法：如果转向泵漏油，需要检查转向泵的密封件是否破损，如果破损需要更换新的密封件。
如果转向泵松动，需要调整转向泵的安装位置。
3. 转向油缸故障：转向油缸是汽车动力转向中起到关键作用的部分，它通过液压力将驾驶员的操作转化为车轮的转向力矩。
转向系统认识实验报告
一、实验目的1. 了解汽车转向系统的基本组成和工作原理。
2. 掌握转向系统的结构特点及其在汽车行驶中的作用。
3. 熟悉转向系统的拆装方法和操作步骤。
4. 培养实验操作技能和观察分析能力。
二、实验原理汽车转向系统是汽车行驶中不可或缺的部分，其主要作用是使汽车能够按照驾驶员的意愿改变行驶方向。
转向系统主要包括转向器、转向传动机构、转向助力机构等部分。
其中，转向器是转向系统的核心部件，它将驾驶员的转向操作转换为转向力矩，传递给转向传动机构，进而实现汽车的转向。
三、实验设备1. 汽车转向系统模型或实物2. 扳手、螺丝刀等工具3. 万用表4. 计时器四、实验内容1. 转向系统结构观察（1）观察转向系统的整体结构，了解各部件的相对位置和连接方式。
（2）识别转向系统的主要部件，如转向器、转向传动机构、转向助力机构等。
（3）观察转向器内部结构，了解转向器的工作原理。
2. 转向系统拆装（1）根据实验指导书，按照拆装步骤进行转向系统的拆装。
（2）在拆装过程中，注意观察各部件的连接方式和装配顺序。
（3）拆装完成后，检查各部件是否完好，并进行必要的清洗和润滑。
3. 转向系统性能测试（1）使用万用表测量转向器电阻，判断转向器是否正常。
（2）使用计时器测量转向传动机构的传动比，判断转向传动机构是否正常。
（3）观察转向助力机构的工作情况，判断转向助力机构是否正常。
4. 转向系统故障分析（1）分析转向系统常见的故障现象，如转向沉重、转向跑偏等。
（2）根据故障现象，判断故障原因，如转向器磨损、转向传动机构卡滞等。
（3）提出相应的故障排除方法。
五、实验结果与分析1. 转向系统结构观察通过观察转向系统模型或实物，我们了解了转向系统的整体结构，识别了转向系统的主要部件，如转向器、转向传动机构、转向助力机构等。
同时，我们还观察了转向器内部结构，了解了转向器的工作原理。
2. 转向系统拆装在拆装过程中，我们按照拆装步骤进行了转向系统的拆装，注意了各部件的连接方式和装配顺序。
汽车助力转向实训报告
一、实训目的本次实训旨在使学生了解汽车助力转向系统的组成、工作原理、故障诊断与维修方法，提高学生对汽车转向系统的实际操作能力，为今后从事汽车维修工作打下基础。
二、实训时间2023年11月15日三、实训地点汽车专业实训室四、实训设备1. 汽车助力转向实训台2. 万用表3. 示波器4. 发动机诊断仪5. 电动助力转向系统教具五、实训内容1. 汽车助力转向系统组成及工作原理（1）助力转向系统组成：转向盘、转向器、转向横拉杆、转向节、转向轴、电子控制系统、方向盘、转角传感器、电控助力转向控制单元、转向助力电机、实训台架等。
（2）助力转向系统工作原理：当驾驶员转动方向盘时，转角传感器将转角信号传递给电控助力转向控制单元，控制单元根据发动机转速信号、车速信号和方向盘转角信号，控制转向助力电机提供助力，使转向更加轻松。
2. 助力转向系统故障诊断与维修（1）故障诊断：使用万用表、示波器等工具检测系统电路、传感器、电控助力转向控制单元、转向助力电机等部件，找出故障原因。
（2）维修方法：1）检查转向盘、转向器、转向横拉杆、转向节、转向轴等部件是否存在磨损、松动等问题，并进行相应的修复或更换。
2）检查传感器、电控助力转向控制单元、转向助力电机等电子部件是否存在故障，进行更换或维修。
3）检查电路连接是否正常，修复或更换损坏的线路。
4）检查油压、油液质量等，确保系统正常运行。
六、实训过程1. 观察实训台上的助力转向系统，了解其组成及布局。
2. 使用万用表、示波器等工具，检测系统电路、传感器、电控助力转向控制单元、转向助力电机等部件。
3. 根据检测结果，找出故障原因，并进行相应的修复或更换。
4. 完成维修后，对系统进行测试，确保其恢复正常运行。
七、实训心得通过本次实训，我对汽车助力转向系统的组成、工作原理、故障诊断与维修方法有了更深入的了解。
以下是我的一些心得体会：1. 助力转向系统在汽车中扮演着重要的角色，其性能直接影响着驾驶的舒适性和安全性。
电动助力转向实验报告(3篇)
第1篇一、实验目的本次实验旨在了解电动助力转向系统（EPS）的工作原理、性能特点以及与传统液压助力转向系统的差异。
通过实验，验证EPS在提高转向效率、降低能耗、提升驾驶舒适性和安全性等方面的优势。
二、实验原理电动助力转向系统（EPS）是一种利用电动机作为动力源的新型动力转向装置。
与传统液压助力转向系统相比，EPS省去了液压泵、油管等液压部件，采用电机直接驱动转向机构，从而实现转向助力。
EPS系统主要由以下几部分组成：1. 信号传感装置：包括扭矩传感器、转角传感器和车速传感器，用于检测驾驶员的转向意图、方向盘转角和车速等信息。
2. 转向助力机构：包括电机、减速器、离合器等，用于根据驾驶员的转向意图和车速，提供相应的转向助力。
3. 电子控制单元（ECU）：根据扭矩传感器、转角传感器和车速传感器的信号，控制电机的旋转方向和助力电流的大小，实现实时助力转向。
三、实验内容1. EPS系统组成及工作原理讲解。
2. EPS系统与传统液压助力转向系统的对比实验。
3. EPS系统在不同车速下的转向助力性能测试。
4. EPS系统在转向过程中抗干扰性能测试。
四、实验步骤1. 准备实验设备：EPS系统实验平台、扭矩传感器、转角传感器、车速传感器、数据采集器等。
2. 搭建实验平台，连接实验设备。
3. 根据实验要求，设置实验参数。
4. 进行EPS系统与传统液压助力转向系统的对比实验，记录数据。
5. 在不同车速下进行EPS系统的转向助力性能测试，记录数据。
6. 在转向过程中进行EPS系统的抗干扰性能测试，记录数据。
7. 分析实验数据，得出结论。
五、实验结果与分析1. EPS系统与传统液压助力转向系统的对比实验结果显示，EPS系统在转向效率、能耗、驾驶舒适性和安全性等方面均优于传统液压助力转向系统。
2. EPS系统在不同车速下的转向助力性能测试结果显示，EPS系统在不同车速下均能提供稳定的转向助力，且转向助力大小与车速成正比。
汽车转向悬挂与制动安全性能检测实训报告总结

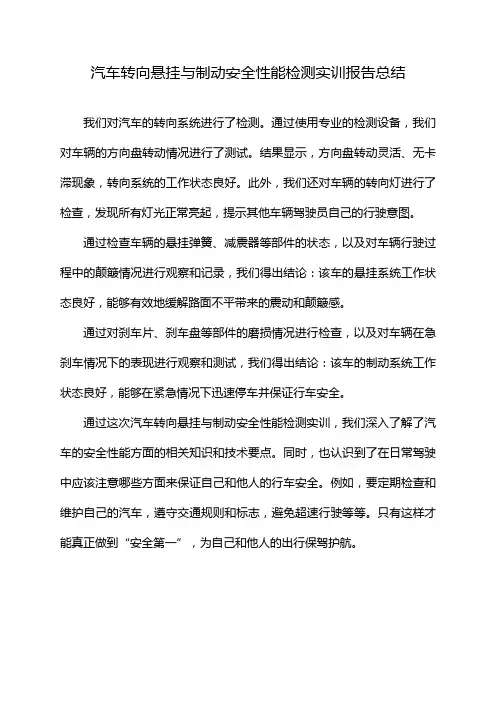

汽车转向悬挂与制动安全性能检测实训报告总结
我们对汽车的转向系统进行了检测。
通过使用专业的检测设备，我们对车辆的方向盘转动情况进行了测试。
结果显示，方向盘转动灵活、无卡滞现象，转向系统的工作状态良好。
此外，我们还对车辆的转向灯进行了检查，发现所有灯光正常亮起，提示其他车辆驾驶员自己的行驶意图。
通过检查车辆的悬挂弹簧、减震器等部件的状态，以及对车辆行驶过程中的颠簸情况进行观察和记录，我们得出结论：该车的悬挂系统工作状态良好，能够有效地缓解路面不平带来的震动和颠簸感。
通过对刹车片、刹车盘等部件的磨损情况进行检查，以及对车辆在急刹车情况下的表现进行观察和测试，我们得出结论：该车的制动系统工作状态良好，能够在紧急情况下迅速停车并保证行车安全。
通过这次汽车转向悬挂与制动安全性能检测实训，我们深入了解了汽车的安全性能方面的相关知识和技术要点。
同时，也认识到了在日常驾驶中应该注意哪些方面来保证自己和他人的行车安全。
例如，要定期检查和维护自己的汽车，遵守交通规则和标志，避免超速行驶等等。
只有这样才能真正做到“安全第一”，为自己和他人的出行保驾护航。

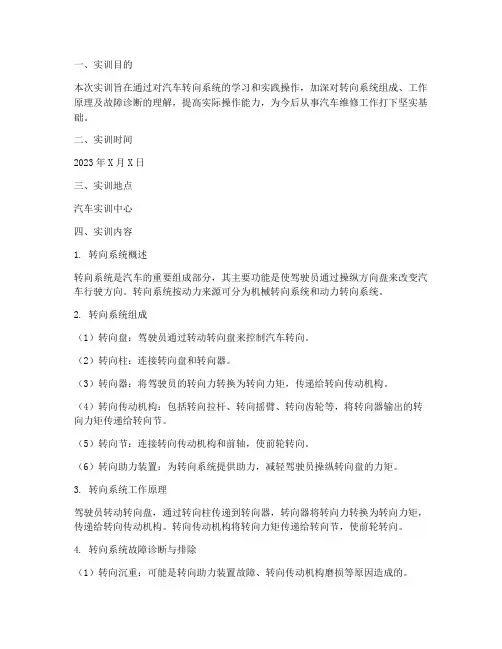

实训报告转向系统
一、实训目的本次实训旨在通过对汽车转向系统的学习和实践操作，加深对转向系统组成、工作原理及故障诊断的理解，提高实际操作能力，为今后从事汽车维修工作打下坚实基础。
二、实训时间2023年X月X日三、实训地点汽车实训中心四、实训内容1. 转向系统概述转向系统是汽车的重要组成部分，其主要功能是使驾驶员通过操纵方向盘来改变汽车行驶方向。
转向系统按动力来源可分为机械转向系统和动力转向系统。
2. 转向系统组成（1）转向盘：驾驶员通过转动转向盘来控制汽车转向。
（2）转向柱：连接转向盘和转向器。
（3）转向器：将驾驶员的转向力转换为转向力矩，传递给转向传动机构。
（4）转向传动机构：包括转向拉杆、转向摇臂、转向齿轮等，将转向器输出的转向力矩传递给转向节。
（5）转向节：连接转向传动机构和前轴，使前轮转向。
（6）转向助力装置：为转向系统提供助力，减轻驾驶员操纵转向盘的力矩。
3. 转向系统工作原理驾驶员转动转向盘，通过转向柱传递到转向器，转向器将转向力转换为转向力矩，传递给转向传动机构。
转向传动机构将转向力矩传递给转向节，使前轮转向。
4. 转向系统故障诊断与排除（1）转向沉重：可能是转向助力装置故障、转向传动机构磨损等原因造成的。
（2）转向跑偏：可能是前轮定位不正、转向拉杆球头磨损等原因造成的。
（3）转向异响：可能是转向器齿轮磨损、转向拉杆球头磨损等原因造成的。
5. 实训操作（1）观察转向系统各部件的安装位置和连接方式。
（2）检查转向助力装置的工作情况。
（3）检查转向传动机构的工作情况。
（4）检查转向节和前轮定位情况。
（5）进行转向系统故障诊断与排除。
五、实训总结通过本次实训，我对汽车转向系统的组成、工作原理及故障诊断有了更深入的了解。
在实训过程中，我掌握了转向系统各部件的检查方法，提高了实际操作能力。
同时，我也认识到在今后的工作中，要注重理论知识的积累和实践经验的积累，不断提高自己的维修技能。
六、实训建议1. 加强理论知识学习，提高对汽车转向系统的认识。
转向系认知实训报告
一、引言随着我国汽车工业的快速发展，转向系统作为汽车的关键部件之一，其重要性日益凸显。
为了更好地了解转向系统的结构、原理及工作过程，提高自身的专业素养和实际操作能力，我参加了转向系认知实训。
以下是本次实训的报告。
二、实训目的1. 了解转向系统的基本结构、工作原理及各部件的功能。
2. 掌握转向系统的安装、调试和维修方法。
3. 培养实际操作能力，提高对汽车转向系统的认知水平。
三、实训环境实训地点：某汽车维修厂实训设备：汽车转向系统、转向机、转向助力泵、转向机皮带等四、实训原理转向系统主要由转向机、转向助力泵、转向机皮带、转向齿轮、转向拉杆等部件组成。
其工作原理为：驾驶员通过方向盘控制转向拉杆，使转向齿轮转动，进而带动转向拉杆转动，从而实现汽车的转向。
五、实训过程1. 转向系统部件识别在实训过程中，我们首先对转向系统各部件进行了识别，包括转向机、转向助力泵、转向机皮带、转向齿轮、转向拉杆等。
2. 转向系统结构认知通过观察和拆卸转向系统，我们了解了转向系统的整体结构，掌握了各部件之间的连接关系。
3. 转向系统工作原理认知在实训过程中，我们通过实际操作，掌握了转向系统的工作原理，包括转向机、转向助力泵、转向齿轮、转向拉杆等部件的协同工作。
4. 转向系统安装与调试在实训过程中，我们学习了转向系统的安装与调试方法，包括转向机的安装、转向助力泵的安装、转向机皮带的安装与调整等。
5. 转向系统维修与故障排除在实训过程中，我们学习了转向系统的维修方法，包括转向机的维修、转向助力泵的维修、转向齿轮的维修等。
同时，我们还掌握了故障排除的方法，如转向沉重、转向异响等故障的诊断与处理。
六、实训结果与总结1. 实训结果通过本次实训，我们掌握了转向系统的基本结构、工作原理及各部件的功能，学会了转向系统的安装、调试和维修方法，提高了实际操作能力。
2. 实训总结（1）转向系统是汽车的关键部件，其性能直接影响汽车的驾驶安全。
在实训过程中，我们要高度重视转向系统的认知与维修。
汽车转向悬挂实训报告
一、实训背景随着汽车工业的快速发展，汽车转向悬挂系统作为汽车安全与舒适性的重要组成部分，其设计与维修显得尤为重要。
本次实训旨在通过实际操作，使学生掌握汽车转向悬挂系统的基本结构、工作原理、故障诊断及维修方法，提高学生的实际操作能力和职业素养。
二、实训目的1. 了解汽车转向悬挂系统的基本结构和工作原理。
2. 掌握汽车转向悬挂系统的拆装与调整方法。
3. 学会使用相关检测工具和设备。
4. 提高汽车转向悬挂系统的故障诊断和维修能力。
三、实训内容1. 转向系统（1）转向器：转向器是转向系统的核心部件，其作用是将驾驶员的操作转化为转向力，使车轮按照驾驶员的意图转向。
实训中，我们学习了转向器的拆装、检查和调整方法，包括转向器的油封、齿轮、轴承等部件的更换和调整。
（2）转向助力系统：转向助力系统主要分为机械助力和液压助力两种。
实训中，我们学习了液压助力转向系统的结构、原理和维修方法，包括助力泵、油管、储油罐等部件的检查和更换。
（3）转向传动机构：转向传动机构包括转向拉杆、转向横拉杆、转向节等部件。
实训中，我们学习了这些部件的拆装、检查和调整方法，确保转向传动机构能够正常工作。
2. 悬挂系统（1）前悬挂：前悬挂系统包括减振器、弹簧、稳定杆等部件。
实训中，我们学习了前悬挂系统的拆装、检查和调整方法，确保车轮与地面保持良好的接触，提高汽车的稳定性和舒适性。
（2）后悬挂：后悬挂系统与前悬挂系统类似，包括减振器、弹簧、稳定杆等部件。
实训中，我们学习了后悬挂系统的拆装、检查和调整方法，确保车轮与地面保持良好的接触，提高汽车的稳定性和舒适性。
3. 检测与诊断实训中，我们学习了使用转向角检测仪、减振器测试仪等设备对转向悬挂系统进行检测和诊断，确保系统的正常工作。
四、实训过程1. 实训前，教师讲解了实训目的、内容、方法和注意事项。
2. 学生分组进行实训，每组由一名教师指导。
3. 学生按照实训指导书的要求，逐步完成各项实训任务。
4. 实训过程中，教师巡回指导，解答学生疑问，纠正操作错误。
转向控制系统实训报告
一、实训背景随着汽车工业的快速发展，转向控制系统作为汽车安全行驶的重要组成部分，其性能和可靠性日益受到重视。
为了更好地理解转向控制系统的原理和操作方法，我们开展了转向控制系统实训。
本次实训旨在通过实际操作，掌握转向控制系统的构造、工作原理、故障诊断及维修方法。
二、实训目的1. 理解转向控制系统的基本结构和工作原理。
2. 掌握转向控制系统的操作方法和故障诊断技巧。
3. 提高动手能力和实际操作技能。
4. 培养团队协作和沟通能力。
三、实训内容1. 转向控制系统概述转向控制系统主要包括转向器、转向助力装置、转向拉杆、转向轴、转向节等部件。
其作用是将驾驶员的转向意图转化为车轮的转向动作，确保车辆行驶的稳定性和安全性。
2. 转向器结构及工作原理转向器是转向控制系统的核心部件，其作用是将驾驶员的转向操作转换为车轮的转向动作。
本次实训主要讲解了转向器的结构、工作原理及常见故障。
3. 转向助力装置转向助力装置是转向控制系统的重要组成部分，其主要作用是减轻驾驶员的转向力。
实训中，我们了解了转向助力装置的类型、工作原理及故障诊断方法。
4. 转向拉杆、转向轴及转向节转向拉杆、转向轴及转向节是转向控制系统的关键部件，它们负责将转向器的转动传递到车轮。
实训中，我们学习了这些部件的结构、工作原理及故障诊断方法。
5. 转向控制系统的故障诊断与维修在实训过程中，我们通过实际操作，掌握了转向控制系统的故障诊断与维修方法。
主要包括以下步骤：（1）检查转向拉杆、转向轴及转向节等部件是否存在松动、变形等情况；（2）检查转向助力装置是否正常工作；（3）检查转向器是否存在故障；（4）根据故障现象，进行相应的维修处理。
四、实训总结1. 通过本次实训，我们深入了解了转向控制系统的基本结构和工作原理，掌握了转向控制系统的操作方法和故障诊断技巧。
2. 实训过程中，我们学会了如何使用各种工具和设备，提高了动手能力和实际操作技能。
3. 在团队协作方面，我们学会了如何与他人沟通、协作，共同完成实训任务。
转向系统的拆检实训报告
一、实训目的1. 了解汽车转向系统的基本组成和工作原理。
2. 掌握转向系统各部件的结构特点和拆装方法。
3. 培养动手操作能力，提高维修技术水平。
二、实训内容1. 转向系统概述2. 转向器拆检3. 助力泵拆检4. 转向拉杆拆检5. 转向节拆检6. 转向机拆检三、实训过程1. 转向系统概述转向系统是汽车的重要组成部分，其主要作用是将驾驶员的操作转化为车轮的转向。
转向系统包括转向器、转向拉杆、转向节、转向机、助力泵等部件。
2. 转向器拆检（1）观察转向器外观，检查是否有磨损、变形等异常情况。
（2）拆下转向器与转向拉杆的连接螺栓，取出转向拉杆。
（3）拆下转向器与转向轴的连接螺栓，取出转向轴。
（4）拆下转向器与转向齿轮的连接螺栓，取出转向齿轮。
（5）检查转向器内部齿轮、轴承等部件是否有磨损、损坏等情况。
3. 助力泵拆检（1）观察助力泵外观，检查是否有泄漏、损坏等异常情况。
（2）拆下助力泵与转向器的连接管路。
（3）拆下助力泵与发动机的连接螺栓，取出助力泵。
（4）检查助力泵内部叶轮、轴承等部件是否有磨损、损坏等情况。
4. 转向拉杆拆检（1）观察转向拉杆外观，检查是否有磨损、变形等异常情况。
（2）拆下转向拉杆与转向节的连接螺栓，取出转向拉杆。
（3）检查转向拉杆内部衬套、球头等部件是否有磨损、损坏等情况。
5. 转向节拆检（1）观察转向节外观，检查是否有磨损、变形等异常情况。
（2）拆下转向节与转向拉杆的连接螺栓，取出转向节。
（3）检查转向节内部衬套、球头等部件是否有磨损、损坏等情况。
6. 转向机拆检（1）观察转向机外观，检查是否有泄漏、损坏等异常情况。
（2）拆下转向机与转向轴的连接螺栓，取出转向轴。
（3）检查转向机内部齿轮、轴承等部件是否有磨损、损坏等情况。
四、实训结果与分析1. 通过本次实训，我们对汽车转向系统的基本组成和工作原理有了更深入的了解。
2. 在拆检过程中，我们发现转向器、助力泵、转向拉杆、转向节等部件存在不同程度的磨损、损坏情况，这可能是导致车辆转向异常的原因。
