上海蒙山中学物理电功率(提升篇)(Word版 含解析)

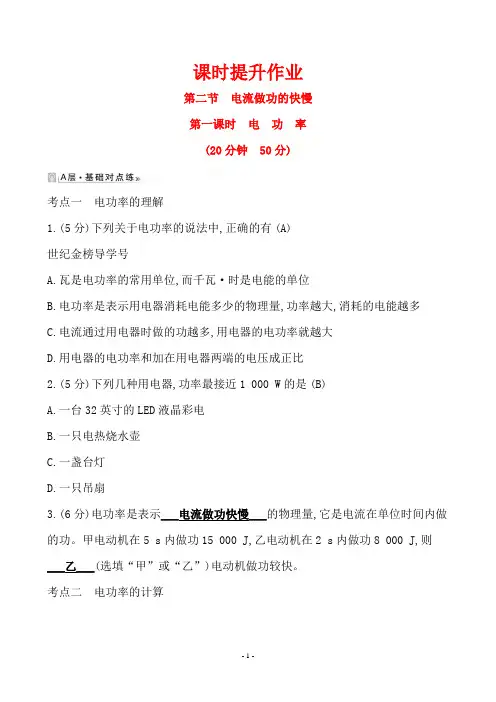

最新沪科版九年级物理课时提升作业 16.2.1电功率
课时提升作业第二节电流做功的快慢第一课时电功率(20分钟50分)考点一电功率的理解1.(5分)下列关于电功率的说法中,正确的有(A)世纪金榜导学号A.瓦是电功率的常用单位,而千瓦·时是电能的单位B.电功率是表示用电器消耗电能多少的物理量,功率越大,消耗的电能越多C.电流通过用电器时做的功越多,用电器的电功率就越大D.用电器的电功率和加在用电器两端的电压成正比2.(5分)下列几种用电器,功率最接近1 000 W的是(B)A.一台32英寸的LED液晶彩电B.一只电热烧水壶C.一盏台灯D.一只吊扇3.(6分)电功率是表示___电流做功快慢___的物理量,它是电流在单位时间内做的功。
甲电动机在5 s内做功15 000 J,乙电动机在2 s内做功8 000 J,则___乙___(选填“甲”或“乙”)电动机做功较快。
考点二电功率的计算4.(6分)(2019·怀化中考)某节能灯泡包装盒上标有“220 V 11 W”的字样,当灯泡正常发光时,通过灯泡的电流为___0.05___A。
连续通电10 s,消耗的电能是___110___J。
5.(6分)(2019·鞍山中考)有两个电阻器R1、R2,R1标有“20 Ω0.2 A”字样,R2标有“30 Ω0.1 A”字样。
将R1、R2并联,并联后的总电阻是___12___Ω,并联后电路两端允许加的最大电压是___3___V,R1、R2消耗的功率之比是___3∶2___。
6.(9分)(2020·福州质检)如图,电源两端电压为 6 V 且保持不变,电阻R1的阻值为10 Ω,当开关S闭合时,电压表示数为2 V。
求:(1)R2的阻值;(2)电路消耗的总功率。
解:由电路图可知,R1与R2串联,电压表测R2两端的电压。
(1)因串联电路中总电压等于各分电压之和,所以R1两端的电压为:U1=U-U2=6 V-2 V=4 V;因串联电路中电流处处相等,所以电路中的电流为:I===0.4 A;电阻R2的阻值为:R2===5 Ω。
上海三门中学物理电功率(培优篇)(Word版 含解析)
上海三门中学物理电功率（培优篇）（Word 版 含解析）一、初三物理 电功率 易错压轴题（难）1．0U P U I U I R ==-额额额额额（）．用“伏安法”测未知电阻的阻值． （1）请用笔画线表示导线，将图甲所示的实物连接成完整电路．要求：滑动变阻器的滑片P 向右移动时，电流表示数变小（请勿更改原有导线，导线不能交叉）．（________）（2）连接电路前，开关必须___．电路接通前，滑动变阻器的滑片P 应该移至图中_____处（选填“A ”或“B ”）．（3）小林闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻R x _____（选填“短路”或“断路”）．（4）小林排除故障后，用滑动变阻器调节接入电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中．有一次测量电流表的指针如图乙所示，其示数为_____A ；另一次测量电压表的指针如图丙所示，其示数为_____V ．小林根据几组实验数据计算出R x 的值，为了进一步减小误差，绘制了R x 的U -I 图像．（5）另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U -I 图像．小林发现小宇绘制的U-I 图像和自己绘制的U -I 图像不同，你认为其原因是_____；小林根据小宇的图像也可计算出待测电阻R x =_____Ω．（实验过程中电源电压保持不变）．【答案】 断开 B 断路 0.28 2.6 电压表并联在滑动变阻器的两端 10【解析】【分析】【详解】（1）滑动变阻器的滑片P 向右移动时，电流表示数变小，说明变阻器连入电路的电阻变大，故变阻器左下接线柱连入电路中，如下图所示：（2）连接电路前，开关必须断开．电路接通前，滑动变阻器的滑片P应该移至图中阻值最大处的B端；（3）若待测电阻短路，电压表示数为0，不符合题意；若待测电阻断路，电流表示数为零，电压表串联在电路中测电源电压，电压表有示数，符合题意，电路中的一处故障是待测电阻R x断路；（4）有一次测量电流表的指针如图乙所示，电流表选用小量程，分度值为0.02A，其示数为0.28A；另一次测量电压表的指针如图丙所示，电压表分度值为0.1V，其示数为2.6V；2．故小灯泡正常发光时电流为：4V0.8A5ΩUIR===，则小灯泡的额定功率为：5V40W.8AP U I==⨯=额额．图甲为测定额定电压为“2.5V”小灯泡电功率的实验电路，电源电压恒为3V不变．（1）请用笔划线代替导线，将图甲中的实物图连接完整．（_______）（2）闭合开关前，滑片应移到滑动变阻器的最______端（选填“左”或“右”）．（3）正确连接好电路，闭合开关，发现灯泡不亮，电流表有示数，电压表无示数；移动滑片，发现除了电流表示数改变外，其余均无变化．经检查，电压表完好，则故障可能是小灯泡______（选填“短路”或“断路”）．（4）排除故障后，移动滑片，实验小组记下多组对应的电压表和电流表的示数，并绘制成图乙所示的I-U图象，由图象可计算出小灯泡的额定功率为______W．（5）实验过程中，当电压表示数为1V时，滑动变阻器连入电路的阻值为______Ω．【答案】 左 短路 0.75 10【解析】【详解】第一空．灯的额定电压为2.5V ，故电压表选用小量程与灯并联，变阻器按一上一下接入电路中，如下所示：；第二空．闭合开关前，滑片应移到滑动变阻器的阻值最大处，即最左端；第三空．正确连接好电路，闭合开关，发现电流表有示数，则电路为通路，灯泡不亮，电压表无示数，因电压表完好，故障可能是小灯泡短路；第四空．根据绘制成的图乙所示的I-U 图象，灯在额定电压下的电流为0.3A ，则小灯泡的额定功率为：P =UI =2.5V×0.3A=0.75W ；第五空．实验过程中，当电压表示数为1V 时，电流为0.2A ，根据串联电路分压的规律及欧姆定律，滑动变阻器连入电路的阻值为： 3．13V -1V ==10Ω0.2AU U U R I I -==滑滑．在“测量小灯泡的电功率”实验中，小丹设计了如图甲所示的电路图，已知小灯泡的额定电压为2.5V ，滑动变阻器规格为“20Ω1A ”，电源是由2节新干电池串联组成。
电功、电功率计算题(提升题)(含解析)-上海市2022年中考物理模拟题高频考点分类汇编
16电功、电功率计算题（提升题）(含解析)-上海市2022年中考物理模拟题高频考点分类汇编一、计算题1．（2022·上海普陀·统考二模）在图甲所示的电路中，电源电压为6伏且保持不变，电阻1R 的阻值为20欧，滑动变阻器2R 标有“50欧2安”字样，电流表A 和1A 的表盘均如图乙所示，闭合开关S 。
①求通过1R 的电流1I ；②若两电流表指针偏离零刻度线角度相同。
求此时滑动变阻器2R 接入的电阻值； ③移动滑片P ，在电路安全工作的前提下，求电路消耗的最大电功率P 最大。
2．（2022·上海·上海市向明初级中学校考模拟预测）在如图（a ）所示的电路中，电源电压为6伏且保持不变，滑动变阻器R 2是规格为“20Ω 2A”和“50Ω 1.5A”中的一个。
（1）若电阻R 1的阻值10欧，求电键闭合后：①通过R 1的电流I 1；②电阻R 1消耗的电功率P 1。
（2）若在电路中正确串联两个电流表，闭合电键后，当变阻器连入电路的阻值为其最大阻值的一半时，电流表示数如图（b ）、（c ）所示。
请通过计算判断所用变阻器的规格，并求出R 1可能的阻值。
3．（2022·上海松江·统考二模）小明做“测定小灯泡的电功率”实验。
现有电压为6V 的电源、待测小灯（如图所示）、电流表、开关、若干阻值已知的定值电阻及导线。
小明连接电路进行实验，由于小灯上所标的额定电压模糊不清，他思考后将阻值不同的定值电阻与小灯串联，并记录相应的电流表示数，实验数据如下表所示。
（1）请画出小明连接的实验电路图；（2）请根据相关信息，通过计算说明小灯的额定电压U额，并求出小灯的额定功率P额。
物理定值电阻/Ω电流I/A量实验序号1 10 0.322 15 0.263 30 0.164．（2022·上海·校联考模拟预测）如图所示，电源电压不变，定值电阻R0＝30Ω，电流表量程为0~3A，小灯泡L标有“6V 3W”（不考虑温度对灯丝电阻的影响）。
电功率(提升篇)(Word版 含解析)
电功率（提升篇）（Word版含解析）一、初三物理电功率易错压轴题（难）1．（5）待测电阻与变阻器串联，当变阻器连入电路的电阻变小时，由欧姆定律I=UR可知，电路的电流变大，根据U=IR得到待测电阻的电压变大，由串联电路电压的规律可知，变阻器两个的电压变小，根据绘制的如图丁所示的U-I图象可知，电压表并联在变阻器的两端了；由图乙可知，当电流I1=0.1A时，变阻器两端的电压U1=2V，当电流I2=0.2A时，变阻器两端的电压U2=1V，设电源电压为U，由串联电路电压的规律和欧姆定律可知，1212=U U U URI I--=，即2V1V=0.1A0.2AU U--，U=3V，待测电阻：113V2V=0.1AU URI--==10Ω．小明同学为了“测量小灯泡的电功率”，准备有如下器材：电源(电压6V，保持不变)，小灯泡(额定电压3.8V，电阻约为20Ω)，滑动变阻器A“10Ω1A”，滑动变阻器B“20Ω 1A”，电压表(量程为0-3V、0-15V)、电流表(量程为0-0.6A、0~3A)各一个，开关一个，导线若干。
(1)要完成此实验应该选择滑动变阻器__________(填“A”或“B”)较为合适；(2)他在连线的过程中发现电压表的0-15V量程已坏，要想测小灯泡的额定功率，请你补充完成图中的实验电路的设计；_________(3)他连接好电路后，闭合开关S，移动滑动变阻器滑片时发现灯泡亮度较暗且不变，且两表示数也不变，出现此现象的原因是_____________。
【答案】B 滑动变阻器接的是两个下面的接线柱【解析】【分析】【详解】(1)[1]在实验中，小灯泡与变阻器是串联，当小灯泡正常发光时，变阻器两端的电压U1=U-U L=6V-3.8V=2.2V据串联电路的特点有L1L1U UR R=，13.8V 2.2V20ΩR=此时，变阻器接入电路的阻值R1=11.5Ω所以应选择滑动变阻器B较为合适。
(2)[2]电压表的0-15V量程已坏，那么电压表不能接在小灯泡两端测其电压，应接在变阻器两端，调节电压表的示数为2.2V时，小灯泡便可能正常工作，故作图如下：2．(3)[3]连接好电路后，闭合开关，移动滑片，灯泡的亮度较暗且不变，且两电表示数也不变，出现此现象的原因是变阻器的接线柱接了两个下面的，则接入电路的阻值最大，且不可改变。
上海蒙山中学物理声现象实验(提升篇)(Word版 含解析)
一、初二物理声现象实验易错压轴题（难）1．在探究声音的产生和传播的条件时，同学们做了以下实验．(1)小华同学将一只通电的小电铃放在连通了抽气机的玻璃罩内，如图1所示，用抽气机把玻璃罩内的空气逐渐抽出，会发现声音的响度逐渐减小。
如果把空气又逐渐通入玻璃罩内，将会发现_________，此实验说明_______。
(2)小丽等同学利用如图2所示的实验装置进行探究，将系在细线上的乒乓球靠近音叉。
①当小丽同学用小锤敲击音叉的时候，既能听到音叉发出的声音，又能观察到________，通过实验现象得到的结论是__________。
②乒乓球在实验中起到什么作用？_________。
③在实验操作过程中，小丽同学采用：先将音叉离开乒乓球一定距离后敲击音叉，然后再靠近乒乓球，观察现象；小刚同学采用：先将音叉贴紧乒乓球，然后再敲击音叉，观察现象。
你认为哪位同学的操作合理？________。
理由是______。
【答案】声音的响度逐渐增大声音的传播需要介质乒乓球被弹起跳动发声的音叉在振动将不易观察到的音叉的振动转化为乒乓球的弹起小丽小刚的做法分不清是音叉振动让乒乓球跳动起来，还是敲击音叉的人的动作让乒乓球跳动起来【解析】【分析】【详解】(1)[1][2]随着玻璃罩内空气的逐渐减少，声音响度逐渐减小，如果把空气逐渐通入玻璃罩，声音响度会逐渐增大。
说明声音的传播需要介质；(2)[3][4]用小锤敲击音叉时，既能听到声音又能观察到乒乓球被弹起跳动，说明发声的音叉在振动；[5]实验中利用乒乓球把音叉不易观察的微小振动转化为乒乓球的明显振动；[6][7]小丽同学先敲击音叉，然后将音叉再靠近乒乓球，若乒乓球振动，则能证明发声的音叉在振动；小刚先将音叉贴紧乒乓球，然后敲击音叉，若乒乓球振动，则分不清是因为人敲击使球振动，还是音叉引起球的振动。
所以小刚的操作不合理。
2．为了探究声音的产生与传播，小明和小华一起做了几个实验：小明把手放在发声的音箱上，感觉音箱在晃动；小华把发声的音叉放在水中，可以激起水花．（1）小华把发声的音叉放在水中，可以激起水花，他这样做的目的是________．（2）小明用手使劲敲桌子，发出很大的响声，但是他看到桌子几乎没有振动，为了使看到的实验现象更明显，你的改进方法是________．（3）如图所示，将正在发声的手机放在与抽气机连通的密闭玻璃瓶内．①在用抽气机把玻璃瓶内的空气逐渐抽出的过程中，听到的声音将会逐渐________．②分析实验现象，运用的科学方法可得出结论________．【答案】验证声音是由物体振动产生的在桌子上放一些碎纸屑变小真空不能传声【解析】(1) 小明把手放在发声的音箱上，感觉音箱在晃动；小华把发声的音叉放在水中，可以激起水花，都能证明声音是由于物体振动产生的．(2)桌子是较大的物体，发声振动不易观察，可转换成桌面上小纸屑的振动，所以可在桌子上放一些小纸屑；(3)当把玻璃罩内的空气逐渐抽出时，传声介质越来越少，所以传声效果越来越不好，实验过程中听到声音越来越小，设想空气全部抽净时，就不传声了，也就听不到声音了，故可的结论：真空不能传声．点睛：利用转换法解答，把发声体的振动转换成一些较明显的小物体的振动．3．小华和小刚用棉线连接了两个纸杯制成了一个“土电话”．以下是他们对“土电话”的探究．()1他们用“土电话”能实现10m间的通话，这表明________．()2两人位置不变，以相同的响度讲话，改用细金属丝连接，则听到的声音就大些．这一实验表明________．()3小华和小刚利用以上两个纸杯和一些长短、粗细不同的琴弦，又进行了探究“音调和哪些因素有关”的活动．他们选用的琴弦长度、材料在如图中标出（其中琴弦的直径关==<），并且每根琴弦固定在“音箱”上的松紧程度一致．系：a c d b()4①若他们想探究“音调的高低与琴弦材料”的关系应选择琴弦_____（从“a”、“b”、“c”或“d”中选两根）．②若选择琴弦a和b，则是为了研究音调的高低与________的关系．【答案】固体能够传声金属的传声效果好a、c材料粗细【解析】【分析】【详解】(1他们用“土电话”能实现10m间的通话，是因为固体能够传声，即这表明固体能够传声．()2两人位置不变，以相同的响度讲话，改用细金属丝连接，则听到的声音就大些．这一实验表明金属的传声效果好．()4①根据控制变量法的思路，若他们想探究“音调的高低与琴弦材料”的关系，应选择粗细相同，而材料不同的两根琴弦，即选择a和c；②若选择琴弦a和b，长度和材料相同，粗细不同，所以是为了研究音调的高低与材料粗细的关系．4．观察表，试写出三个与声音传播速度有关的结论．可初步得出的结论有：（1）由第一第二列可得：_____．（2）由第三第四列可得：_____．（3）由第五第六列可得：_____．【答案】同种介质中，声音传播的速度与介质温度有关不同介质中，声音传播的速度不同，一般固体中最快，液体中次之，空气中最慢声音传播的速度与频率无关【解析】【详解】（1）由表中第一第二列可以看出，同样是在空气中，温度不同，声速也会不同，故可得出：同种介质中，声音传播的速度与介质温度有关；（2）由表中第三第四列可以看出，不同介质中，声速不同，且固体中最快，液体中次之，空气中最慢；（3）由表中第五第六列可以看出，频率不同，但声速相同，说明，声音传播的速度与频率无关．5．在学习吉他演奏的过程中，小华发现琴弦发出的声音的音调高低是受各种因素影响的，他决定对此进行探究．经过和同学们讨论，提出了以下猜想：猜想一：琴弦发出的声音的音调高低，可能与琴弦的横截面积有关．猜想二：琴弦发出的声音的音调高低，可能与琴弦的长短有关．猜想三：琴弦发出的声音的音调高低，可能与琴弦的材料有关．为了验证上述猜想是否正确，他们找到了下表所列9种规格的琴弦，因为音调的高低取决于声源振动的频率，于是借来一个能够测量振动频率的仪器进行实验．(1)为了验证猜想一，应选用编号为_______、_______、_______的琴弦进行实验．为了验证猜想二，应选用编号为_______、_______、_______的琴弦进行实验．表中有的材料规格还没有填全，为了验证猜想三，必须知道该项内容，请你在表中填上所缺数据_________．(2)随着实验的进行，小华又觉得琴弦音调的高低，可能还与琴弦的松紧有关，为了验证这一猜想，必须进行的操作是：___________________________________．(3)探究过程通常采用下列一些步骤：①分析归纳②实验研究③提出问题④猜想假设⑤得出结论等．你认为小华要完成本探究的全过程，所采取步骤的合理顺序是__________．(4)在上述探究过程中，总要控制某些因素，使它们保持不变，进而寻找出另外一些因素间的关系，这种研究问题的方法叫做___________________________________．【答案】A B C A D F 80 1.02 一根琴弦，用一定大小的力拉紧琴弦，拨动琴弦，测出此时振动的频率；改用不同的力拉紧琴弦，拨动琴弦，分别测出相应的振动的频率，进行分析比较③④②①⑤控制变量法．【解析】（1）当研究琴弦发出声音的音调高低可能与琴弦的横截面积有关时，应控制材料和长度相同，改变琴弦的横截面积，故选A. B. C；当研究琴弦发出声音的音调高低可能与琴弦的长短有关时，应控制材料和横截面积相同，改变琴弦的长短，故选A. D. F；如果验证猜想三：琴弦发出声音的音调高低，可能与琴弦的材料有关，应控制长度和横截面积相同，改变琴弦的材料不同，故表格应该填入与G、H相同的数据，即80和1.02；(2)探究琴弦音调的高低与琴弦的松紧程度的关系时，需要使用同一根琴弦，且控制拨弦的力相同、弦的松紧程度不同，来研究音调高低和琴弦的松紧程度的关系；(3)探究实验的步骤是：提出问题、猜想假设、实验研究、分析归纳、得出结论，因此顺序为：③④②①⑤(4) 实验中用到的物理学研究方法是控制变量法．故答案为 (1)A、B. C;A、D. F(或H、J)；80；1.02；(2)取任意编号的一种琴弦，调整其松紧程度，用相同的力拨动琴弦，比较音调的高低；(3)控制变量法．点睛：本题需要用好控制变量法：探究琴弦发出声音的音调高低与琴弦的横截面积的关系时，控制琴弦的长度和材料不变；探究琴弦发出声音的音调高低与琴弦的长短的关系时，控制横截面积和材料不变；琴弦发出声音的音调高低与琴弦的材料的关系时，控制横截面积和长度不变．6．现在大多数房屋的门窗玻璃是“双层中空(接近真空)”的，能起到“隔音保温”的作用．小明在敲玻璃时，感觉双层玻璃与单层玻璃的振动情况不一样，产生了探究“受敲击时，双层玻璃和单层玻璃的振动强弱情况”的想法．为此，进行了以下实验：①如图所示，将单层玻璃板固定在有一定倾角的斜面底端，把玻璃球A靠在玻璃板的右侧，把橡胶球B悬挂在支架上靠在玻璃板的左侧．②把橡胶球B向左拉开一定的高度，放手后让其撞击玻璃板，玻璃球A被弹开，在下表中记下玻璃球没斜面向上滚动的距离，共做3次．③换成双层玻璃板重复②的实验．⑴实验时，把橡胶球B向左拉开“一定的高度”，目的是为了保证橡胶球B与玻璃撞击时的________能保持不变；⑵受到橡胶球B的撞击后，玻璃板振动的强弱是通过__________来反映的；⑶分析表中的实验数据，可以得出的结论是__________；⑷中空双层玻璃具有“隔音和保温”作用，是因为①隔音：___________；②保暖：___________．【答案】速度玻璃球滚动的距离大小单层玻璃比双层玻璃的振动幅度大真空不能传播声音真空传导热量的能力比玻璃差【解析】解答：(1)根据控制变量法应保持橡胶球B与玻璃撞击时的动能相同，由于是同一个橡胶球，则应保持橡胶球B向左拉开“一定的高度”，从同一高度落下；(2)当玻璃板受到橡胶球的敲击时，玻璃板振动的强弱是通过玻璃球被弹开的距离来反映的，这是转换的研究方法；(3)同样的撞击下，单层玻璃后的玻璃球比双层玻璃后的玻璃球运动的距离远；所以结论是：受敲击时，单层玻璃比双层玻璃的振动强；(4)两层玻璃之间接近真空，中空双层玻璃具有“隔音和保温”作用，①由于声音的传播是需要介质的，而真空不能传声，所以这种窗户能起到较好的隔音效果；②由于真空传导热量的能力比玻璃差，所以这种窗户能起到较好的保温效果。
上海蒙山中学中考物理试题 含答案
上海蒙山中学中考物理试题含答案一、选择题1．关于能源、材料和粒子，下列说法中正确的是（）A．太阳能、风能、核能都是可再生能源B．破镜难以重圆，是因为分子间存在斥力C．原子核式结构模型是卢瑟福根据科学猜想建立起来的D．电饭锅用超导材料做加热器可以大大提高电能转化为内能的效率2．下列关于简单机械的理解，错误的是：（）A．木螺丝能轻松拧入木头，螺丝的螺纹可看作是一个斜面B．汽车方向盘是一个轮轴，其本质是一个等臂杠杆C．将绳子把两根光滑的木棍绕起来，可以看作是滑轮组D．蜡烛跷跷板在两端蜡烛都点燃时能上下摆动，因此可以看作是一个杠杆3．如图，在空气压缩引火仪玻璃筒的底部放一小撮干燥的棉絮，用力将活塞迅速向下压，棉絮燃烧起来。
以下实验中的操作目的与此实验中放入棉絮作用相同的是（）A．在研究电流与电阻、电压关系时，控制电阻不变研究电流与电压的关系B．奥斯特实验发现了电流的周围存在着磁场，实验中放入小磁针C．研究分子之间存在间隙时，用黄豆和芝麻混合D．选用2Ω和8Ω两个电阻串联代替10Ω的电阻4．下列关于粒子和宇宙的说法,正确的是A．摩擦起电的实质就是创造了电荷B．宇宙是一个有层次的天体结构系统,其中恒星是绝对不动的C．海绵容易被压缩,说明分子间有空隙D．两个表面光滑的铅块相互挤压后粘在一起,说明分子间存在吸引力5．2020年4月复学后，小明去学校上课进教室前，需用电子体温计检测体温。
放学后教室喷洒酒精来消毒。
根据以上描述，下列说法错误的是（）A．小明的正常体温约为37℃B．小明步行的速度约为1.l m/sC．酒精变干了属于升华现象D．电子体温计利用了红外线6．如图所示是“探究不同物质吸热升温的现象”实验装置，先后加热初温相同的甲、乙两种液体．多次实验表明，要让甲、乙升高相同的温度，甲需要的加热时间更长．以下分析正确的是A．完成本实验，除了图中的器材外还需的测量工具只有秒表B．升高相同温度时，甲液体需要吸收的热量更多C．甲的比热容小于乙的比热容D．选择一种作为汽车发动机的冷却剂，乙液体冷却效果更好7．如图所示，矩形线圈两端作为转轴置于支架上，与小量程电流表连接，线圈下面放置磁体。
电功率(提升篇)(Word版 含解析)
电功率（提升篇）（Word 版 含解析）一、初三物理 电功率 易错压轴题（难）1．0U P U I U I R ==-额额额额额（）．用“伏安法”测未知电阻的阻值． （1）请用笔画线表示导线，将图甲所示的实物连接成完整电路．要求：滑动变阻器的滑片P 向右移动时，电流表示数变小（请勿更改原有导线，导线不能交叉）．（________）（2）连接电路前，开关必须___．电路接通前，滑动变阻器的滑片P 应该移至图中_____处（选填“A ”或“B ”）．（3）小林闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻R x _____（选填“短路”或“断路”）．（4）小林排除故障后，用滑动变阻器调节接入电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中．有一次测量电流表的指针如图乙所示，其示数为_____A ；另一次测量电压表的指针如图丙所示，其示数为_____V ．小林根据几组实验数据计算出R x 的值，为了进一步减小误差，绘制了R x 的U -I 图像．（5）另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U -I 图像．小林发现小宇绘制的U-I 图像和自己绘制的U -I 图像不同，你认为其原因是_____；小林根据小宇的图像也可计算出待测电阻R x =_____Ω．（实验过程中电源电压保持不变）．【答案】 断开 B 断路 0.28 2.6 电压表并联在滑动变阻器的两端 10【解析】【分析】【详解】（1）滑动变阻器的滑片P 向右移动时，电流表示数变小，说明变阻器连入电路的电阻变大，故变阻器左下接线柱连入电路中，如下图所示：（2）连接电路前，开关必须断开．电路接通前，滑动变阻器的滑片P应该移至图中阻值最大处的B端；（3）若待测电阻短路，电压表示数为0，不符合题意；若待测电阻断路，电流表示数为零，电压表串联在电路中测电源电压，电压表有示数，符合题意，电路中的一处故障是待测电阻R x断路；（4）有一次测量电流表的指针如图乙所示，电流表选用小量程，分度值为0.02A，其示数为0.28A；另一次测量电压表的指针如图丙所示，电压表分度值为0.1V，其示数为2.6V；2．22max(3V)0.45W445ΩUPR===⨯在探究电路的实验中，几个小伙伴将电阻R、标有“2.5V”字样的小灯泡L和滑动变阻器串联接入电路，并把变阻器的滑片移到了连入阻值最大端，电源为6V稳压直流输出，如图所示。
沪教版九年级物理全册：电功率 知识讲解(提高)
电功率（提高）责编：冯保国【学习目标】1.理解电功率的概念，知道电功率表示消耗电能的快慢；2.知道电功率的单位W、kW；3.理解用电器的额定功率，知道额定功率是在额定电压下工作时的功率；4.会用功率的定义公式。
及公式进行简单的计算；5.掌握测量小灯泡电功率的方法。
【要点梳理】要点一、电功率的基本概念1.物理意义：电功率是表示电流做功快慢的物理量。
电流做功越快，电功率就越大，电流做功越慢，电功率就越小。
2.定义：电流在单位时间内所做的功，一个用电器电功率的大小等于它在1s内所消耗的电能。
3．单位：瓦(W)、千瓦(kW) 1kW=103W4．定义公式：W——电流所做的功(消耗的电能)——焦(J)——kW·ht——所用的时间——秒(s)——hP——用电器的功率——瓦(W)——kW要点诠释：1．kW ·h 是电功的单位，是由电功率的单位KW 和时间的单位h 组成的复合单位。
2．据公式P=W/t 得W=Pt 。
P 的单位用kW ，t 的单位用h ，则电功(电能)的单位为kW ·h ，由此可知1kW ·h 就是功率为1KW 的用电器使用1h 所消耗的电能。
3．kW ·h 和J 的换算关系：1kW ·h=1000W ×3600s=3.6×106J 。
要点二、电功率的公式推导1．计算电功率最常用的基本公式：P=IU 该公式表明：用电器的电功率P 等于通过用电器的电流I 和用电器两端的电压U 的乘积。
2．公式变形：3．推导公式：22U P I RR== 要点三、额定电功率和实际电功率1．额定电压与额定功率：2．实际电压与实际功率：（1）实际电压：用电器工作时两端的电压 ，可能大于，可能等于，可能小于。
（2）实际功率：实际功率是指用电器在实际电压下工作时的功率；用电器的实际功率可能大于额定功率，可能等于额定功率，可能小于额定功率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上海蒙山中学物理电功率（提升篇）（Word 版 含解析）一、初三物理 电功率 易错压轴题（难）1．22L L (0.25A)14Ω=0.875W P I R ==⨯额安安和康康在“测量小灯泡的电功率”实验中，所选小灯泡的额定电压为2.5V 。
(1)图甲是测量小灯泡的电功率的电路图。
在检查仪器时，康康发现电流表的指针位置如图乙所示，老师提示他电流表没有损坏，他稍作思考，判断出现问题的原因是电流表______；(2)纠正问题后，他连接的电路如图所示，他将滑片P 移到______（选填“A ”或“B ”）端后，闭合开关开始实验。
在移动滑片P 位置时他发现灯泡亮度、电流表的示数均发生变化，只有电压表的指针一直指在一个较大的示数不发生改变。
检查电路连接后，他发现有一根导线连接出现了错误，请你在这根错误的导线上打“×”，再用笔画线代替导线在图中改正过来（导线不允许交叉）______；(3)纠正错误后，他重新开始实验，移动滑片P 直到电压表示数为2.5V ，此时电流表示数如图所示，则小灯泡的额定功率为______W ；(4)安安的电流表坏了，老师给她一个已知阻值的定值电阻0R 、若干开关和导线，安安重新设计了电路如图所示，并正确测出小灯泡的额定功率。
具体实验步骤如下：闭合开关S 、1S ，断开2S ，调节滑片P 使电压表读数为U 额，此时小灯泡正常发光；不改变滑动变阻器滑片P的位置，闭合开关S 、2S，断开1S，记录电压表此时读数为U。
请用R、U额、U写出小灯泡额定功率的表达式：P=额______。
【答案】没有调零A或0.65()U U UR-额额【解析】【分析】【详解】(1)[1]从图乙可以看到，指针往左偏了，电流表没有电流流过，也没有损坏，那问题应该是电流表没有调零。
(2)[2]滑动变阻器接入电路时，为了防止电路的电流太大，电阻值应该调到最大，所以从图中可以看到，电流从B端流入，D端流出，那么滑片P应该移到A端。
[3]从图中可以看到，电压表测的是变阻器和灯泡的电压之和，可以在电压表负接线柱和电流表负接线柱的接线去掉，改为电压表负接线柱与灯泡左端相连接；也可以改为电压表负接线柱与变阻器B端相连；这两种修改都可以让电压表只测量灯泡的电压，如下图所示。
(3)[4]从图中可以看到，电流表的量程是0~0.6A ，分度值是0.02A ，它的读数是0.26A ，根据P UI =可知，小灯泡的额定功率2.5V 0.26A 0.65W P UI ==⨯=(4)[5]由题意可知，不改变滑动变阻器滑片P 的位置，电路中的电流大小不变，闭合开关S 、1S ，断开2S ，电压表测的是灯泡两端的电压，闭合开关S 、2S ，断开1S ，电压表测的是灯泡和定值电阻0R 的电压之和，那么定值电阻0R 的电压是0-U U U =额根据欧姆定律可知，电路中电流大小000-U U U I R R ==额 那么小灯泡的额定功率 ()0-U U U P U I R ==额额额额2．220max 0(3V)0.45W 445ΩU P R ===⨯在探究电路的实验中，几个小伙伴将电阻R 、标有“2.5V ”字样的小灯泡L 和滑动变阻器串联接入电路，并把变阻器的滑片移到了连入阻值最大端，电源为6V 稳压直流输出，如图所示。
请完成下列问题：实验次数 电阻两端电压U 1/V 灯两端电压U 2/V电流I /A 小灯泡亮度 1 1.0 0.5 0.10 不亮2 2.2 1.50.22偏暗3 2.8 2.50.28正常4 3.0 2.80.30极亮(1)如果用电压表分别测量R与L的电压，请用笔面线将电路连接完整______；(2)闭合开关，移动变阻器的滑片，记录4组测量数据在表格中。
分析U2与I的值，可发现的实验结论是：①小灯泡的电阻是变化的，当通过电流增大使灯丝的温度升高时其电阻会变______；②小灯泡的亮度决定于______；（选填代号：A．通过灯的电流、B．灯两端的电压、C．灯的实际功率）(3)通过大量的实验研究，我们必须养成一定的科学态度。
比如，通过移动变阻器的滑片，获得多次实验数据很重要；小敏认为对于灯泡的意义是便于求出平均功率达到减小测量误差的目的。
你对小敏此观点的评价是______。
（需说明理由）【答案】或变大 C 错误的，小灯泡在不同电压下电功率是不同的，不能取平均值减小误差【解析】【分析】【详解】(1)[1]用电压表分别测量R与L的电压，如图所示电压表V2已经并联在灯泡L两端，想在只需将电压表V1按照电流正极进、负极出的原则并联在定值电阻R两端，可将电压表V1的负接线柱与定值电阻R的右接线柱或者灯泡L的左接线柱连接即可，如图所示或(2)[2]四次实验灯泡L两端的电阻分别为21 L110.5V5Ω0.10AURI===22 L221.5V6.8Ω0.22AURI==≈23 L332.5V8.9Ω0.28AURI==≈24 L442.8V9.3Ω0.30AURI==≈可知，当通过电流增大使灯丝的温度升高时，灯泡的电阻会变大。
[3]四次实验灯泡L的实际功率分别为L11 10.5V0.10A0.05WP U I==⨯=实L221.5V0.22A0.33WP U I==⨯=实2L332.5V0.28A0.7WP U I==⨯=实3L442.8V0.30A0.84WP U I==⨯=实4随着通过电流变大，灯泡的实际功率变大，亮度也变亮，可知小灯泡的亮度决定于灯的实际功率，故应该选择C。
3．(3)[4]小敏的观点是错误的，原因是小灯泡在不同电压下的电功率是不同的，所以不能取平均值减小误差。
小华用图1所示电路来测量小灯泡的电功率（部分器材的规格已标明）(1)图1是小华正准备接入最后一根导线（图中虚线所示）时的实验电路。
请指出图中在器材操作上存在的两个不妥之处∶①____；②____｡(2)闭合开关进行实验，小华发现无论怎样调节滑动变阻器，电压表示数始终为3V，而电流表示数始终为零，已知仅导线发生故障，则图1中导线____（选填“①”､“②”或“③”）发生了____ （填写故障名称）(3)小华进行了六次实验，记录实验数据并在U-I图像中描点，得到小灯泡两端的电压与电流的关系图像如图2所示，则根据记录的数据和图像可知∶①小灯泡的额定功率为____W｡②实验中所使用的滑动变阻器的规格可能为____A．5Ω 2A B．10Ω 2A C．20Ω 1A D．30Ω 1A(4)实验结束后，小华继续对滑动变阻器两端电压与通过它的电流关系进行了探究，则他画出的U-I图像应为图3中的虚线____（选填“①”､“②”或“③”），你选择的依据是____｡【答案】①开关未断开②滑动变阻器滑片未移至阻值最大端左端①断路①0.75②D①“小灯泡和滑动变阻器两端电压之和保持不变”或“小灯泡两端电压变化量和滑动变阻器两端电压变化量始终相等”【解析】【分析】【详解】(1)[1][2]连接电路时为了保护电路，开关应断开，滑动变阻器滑片要滑到阻值最大处，所以图中在器材操作上存在的两个不妥之处∶①开关未断开；②滑动变阻器滑片未移至最左端（阻值最大处）。
(2)[3][4]闭合开关进行实验，小华发现无论怎样调节滑动变阻器，电压表示数始终为3V，而电流表示数始终为零，已知仅导线发生故障，则图1中导线①发生了断路。
(3)[5][6]根据记录的数据和图像可知∶①当小灯泡两端的电压为额定电压2.5V时，通过小灯泡的电流为0.3A，所以小灯泡的额定功率为P额=U额I额=2.5V×0.3A=0.75W②当小灯泡两端的电压为0.5V时，电流为0.1A，所以此时滑动变阻器两端的电压为U滑=U-U灯=3V-0.5V=2.5V此时滑动变阻器的阻值为R=UI滑=2.5V0.1A=25Ω所以实验中所使用的滑动变阻器的规格可能为D.30Ω 1A。
4．22151511:::5:1525U UP PR R===ΩΩ滑滑小青在测量小灯泡的额定功率实验中。
选用的小灯泡标有2.5V字样。
(1)如图甲是小青测量小灯泡额定功率不完整的实物电路，请用笔画线代替导线将电路连接完整（______）；(2)连接好电路后闭合开关，小青发现小灯泡没有发光，但电压表有示数，接下来应进行的操作是______ （选填标号）；A．更换小灯泡 B．检查开关是否闭合C．移动滑动变阻器滑片 D．检查电压表是否断路(3)实验时，电压表的示数如图乙所示。
则应将滑片向______（选填A或B）端移到某一位置，才能使小灯泡正常工作。
若正常工作时电流表示数为0.5 A，则小灯泡的额定功率为______W；(4)完成上述实验后，小青又设计了一种测额定功率的方案。
如图丙所示，R0是阻值已知的定值电阻。
请完成下列操作∶①连接好电路，闭合开关S。
将开关S1拨到触点______（选填A或B）。
移动滑片，使电压表的示数为小灯泡的额定电压U1；②保持滑片的位置不动，再将开关S1拨到另一触点。
读出电压表的示数U2；③用U1、U2、R0表示小灯泡的额定功率，则表达式P=______。
【答案】 C A 1.25W A 211U UUR-【解析】【分析】【详解】(1)[1]电压表测量灯泡的电压，应与小灯泡并联，小灯泡的额定电压为2.5V，所以电压表应接“-”，“+”接线柱。
连接电路如图所示：(2)[2]小灯泡没有发光，但电压表有示数，说明电压表到电源电路是通路，灯泡不发光可能是灯泡两端实际电压远低于额定电压，所以接下来的操作是移动滑动变阻器滑片，在进一步判断。
故选C。
(3)[3]由图乙可知，此时灯泡的电压为1.9V，使小灯泡正常工作，应将滑动变阻器向A端调节。
[4]若正常工作时电流表示数为0.5A，则小灯泡的额定功率为2.5V0.5A=1.25W=P UI⨯=(4)[5]由步骤①中“移动滑片，使电压表的示数为小灯泡的额定电压U1”，可知改实验步骤实验目的使小灯泡在额定电压下工作，所以开关S1拨到触点A，移动滑片，使电压表示数为小灯泡的额定电压。
[6]用U1、U2、R0表示小灯泡的额定功率，则表达式为5．本题考查的是“测量小灯泡的电功率”实验，涉及了实物电路的连接、实验操作和注意事项、电表的读数、功率的计算等，最后一问要结合图象和串并联电路的性质进行分析，由于灯丝电阻会随电压的变化发生变化，所以不能先求电阻，再进行计算．将几十个小彩灯串联后接在照明电路上，形成一串五光十色的彩灯带，当其中一个小彩灯灯丝烧断后，彩灯带却不会熄灭，其原因是：小彩灯内有一根表面涂有绝缘物质的细金属丝与灯丝并联．当灯丝正常发光时，金属丝与灯丝支架不导通；当灯丝烧断时，金属丝与灯丝支架瞬间导通，其他小彩灯仍能发光．为探究小彩灯的这一结构，小明找来额定电压为5V的小彩灯进行实验．（1）请用笔画线代替导线，在甲图中将实物电路连接完整．（_______）（2）正确连接电路，闭合开关，发现灯不亮，电流表有示数，电压表无示数，则电路故障的原因是_________．（3）排除故障，正确操作测得实验数据及现象记录如下表．①小彩灯的额定功率为_________W；②在图乙中，作出灯丝烧断前的I-U关系图像；（________）③分析图像可知；小彩灯的电阻随着其两端电压的增大而________．（4）实验中发现，灯丝烧断后，小彩灯并没有导通，其原因可能是___________．【答案】灯泡短路 1增大没有达到一定的电压，金属丝上的绝缘材料仍没有被击穿【解析】【详解】第一空．滑动变阻器采取“一上一下”的连接方式，电压表与小彩灯并联，根据题意应接0—15V的量程，电路图如下：第二空．正确连接电路，闭合开关，发现灯不亮，电流表有示数，电压表无示数，说明电路是通路，电压表被短路，电路故障是灯泡短路；第三空．小彩灯额定电压是5V，查表知此时电流是0.20A，小彩灯的额定功率：P=UI=5V×0.2A=1W；第四空．根据表中数据在图乙中描点连线，得丝烧断前的I-U关系图像如下：第五空．由图像可知I-U图像不是一条直线，而是一条曲线，故可知灯泡电阻随其两端电压的增大而增大；6．（3）先断开开关S2、闭合开关S、S1，调节滑动变阻器，使电流表的示数为UR额；再保持变阻器滑片的位置不变，只断开开关S1、闭合其它开关，读出电流表示数为I，此时电流表测灯泡与定值电阻并联的总电流，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光，根据并联电路电流的规律得到通过灯泡的额定电流为：I-0UR额；灯泡额定功率的表达式为：P额=U额（I-UR额）。
