实验六：广域网协议配置(2012最新版)
计算机网络上机指导书实验六
计算机网络上机指导书昆明理工大学信自学院实验六：子网划分及路由综合实验一、实验目的：学习子网划分，并通过静态和动态路由实现网络互联。
使用华为路由器交换机模拟器完成完成子网划分及路由网综合操作。
二、实验内容和步骤：使用华为路由器交换机模拟器，根据实验指导书要求完成以下步骤：实验6.1 配置端口聚合将一个C网地址按照以下要求进行子网划分，并通过动态路由实现网络互联广域网地址：如图需要3对广域网地址192.168.1.252（子网号）255.255.255.252(子网掩码)可分配主机地址范围：192.168.1.253-192.168.1.254 192.169.1.252是子网号，192.168.1.255是子网广播号。
实际可以分配主机地址为2个192.168.1.248 （子网号）255.255.255.252（子网掩码）可分配主机地址范围：192.168.1.249-192.168.1.250 192.169.1.248是子网号，192.168.1.251是子网广播号。
实际可以分配主机地址为2个192.168.1.244（子网号）255.255.255.252（子网掩码）可分配主机地址范围：192.168.1.245-192.168.1.246 192.169.1.244是子网号，192.168.1.247是子网广播号。
实际可以分配主机地址为2个服务器地址：192.168.1.240 （子网号）255.255.255.252（子网掩码）可分配主机地址范围：192.168.1.241-192.168.1.242 192.169.1.240是子网号，192.168.1.243是子网广播号。
实际可以分配主机地址为2个第一个部门5台主机：192.168.1.232（子网号）255.255.255.248（子网掩码）可分配主机地址范围：192.168.1.233-192.168.1.238 192.169.1.232是子网号，192.168.1.239是子网广播号。
实验六 广域网协议封装与验证配置
实验六 广域网协议封装与验证配置一、实验目的1.理解广域网协议的类型及工作原理。
2.掌握PPP 协议配置方法。
二、实验设备路由器两台，PC 机两台，直连线两条，V35电缆两条。
三、实验步骤1．按图6-1将实验设备连接好。
图6-12．为路由器Router1各接口封装PPP 协议及分配IP 地址。
Router1>enableRouter1#configure terminalRouter1(config)#interface fastethernet 1/0Router1(config-if)#ip address 192.168.1.1 255.255.255.0 Router1(config-if)#no shutdownRouter1(config-if)#exitRouter1(config)#interface serial 1/2Router1(config-if)#encapsulation pppRouter1(config-if)#ip address 192.168.12.1 255.255.255.0 Router1(config-if)#clock rate 64000Router1(config-if)#no shutdownRouter1(config-if)#endRouter1#show ip interface brief !显示路由器接口的配置 Router1#show interface serial 1/23．在路由器Router1上配置静态路由。
Router1# configure terminalRouter1(config)#ip route 192.168.2.0 255.255.255.0 192.168.12.2 Router1(config)#exitRouter1#show ip route !显示Router1上的静态路由信息4. 为路由器Router2各接口封装PPP 协议及分配IP 地址。

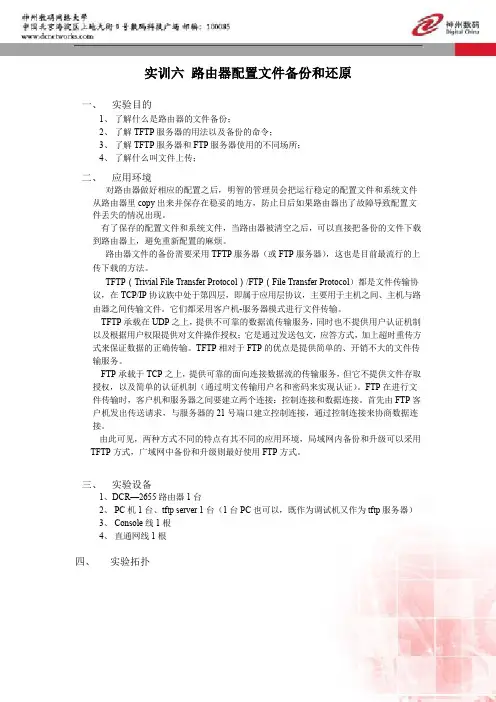

实训六、路由器配置文件备份和还原
！从 tftp 服务器上导入文件 startup-config ！保存的文件名 ！服务器 IP
#
TFTP:successfully receive 2 blocks ,776 bytes RA# 重启后查看路由器配置 Jan 1 00:00:19 Line on Interface GigaEthernet0/3, changed state to down Jan 1 00:00:19 Line protocol on Interface GigaEthernet0/3, changed state to down
第四步：验证主机和路由器是否连通（这一步非常重要）
RA#ping 192.168.1.101
PING 192.168.1.101 (192.168.1.101): 56 data bytes
!!!!!
--- 192.168.1.101 ping statistics ---
5 packets transmitted, 5 packets received, 0% packet loss
214 packets input, 19373 bytes, 0 rx_freebuf Received 0 unicasts, 0 lowmark, 0 ri, 0 input errors 0 overrun, 0 CRC, 0 framing, 0 busy, 0 long, 0 discard 0 packets output, 0 bytes, 0 tx_freebd, 0 output errors 0 underrun, 0 collisions, 0 late collisions, 0 deferred
八、 配置序列
RB#show running Building configuration...
路由器广域网HDLC封装配置
实验八 路由器广域网HDLC封装的配置 一、实验目的1．进一步理解串行接口的功能2．认识串行接口常用的接线种类及其对配置的影响3．熟练掌握串行接口配置的要素4．理解串行接口链路封装协议 PPP的层次5．掌握HDLC封装配置二、应用环境1．企业环境中异地的互连通常要经过第三方的网络，比如网通、电信等等，所以与局域网的配置不同。
2．广域网通常需要付费、带宽比较有限、可靠性相比局域网要低。
三、实验设备及材料1．DCR-1750路由器1台2．DCR-1702路由器1台3．PC机一台4．Console线揽一条5．网线一根6．CR-V35MT一条7．CR-V35FC一条四、实验拓扑图五、实验内容与要求1．先用带外配置对路由器进行初始化，并配置IP地址为：192.168.10.101/24 2．PC机的IP地址为：192.168.10.102/243．在 Router-A中使用 show running-config 命令察看设备串行接口的配置标识并记录4．在 Router-B中使用 show running-config 命令察看设备串行接口的配置标识并记录5．封装 HDLC 协议①．在 Router-A中使用 show interface serial */* 察看当前接口的状态并记录其封装协议类型和 UP/down 状态。
②．在 Router-B中使用 show interface serial */* 察看当前接口的状态并记录其封装协议类型和 UP/down 状态。
③．在 Router-A串行接口的配置模式下，配置时钟频率。
在 Router-A串行接口的配置模式下，配置时钟频率。
在 Router-A串行接口的配置模式下，配置时钟频率。
④．再次查看串行接口状态，直到端口状态稳定为 UP 状态六、实验步骤第一步：路由器恢复出厂默认值图8-1 路由器默认默认值第二步：设置Router-A接口地址及封装HDLC协议并设置时钟频率图8-2 Router-A的接口地址及封装HDLC协议第三步：查看Router-A的接口配置结果图8-3 查看Router-A的接口配置 第四步：设置Router-B接口地址及封装HDLC协议图8-4 Router-B的接口地址及封装HDLC协议 第五步：查看Router-B的接口配置结果图8-5 查看Router-B的接口配置第六步：测试两台路由器串口之间的连通性图8-6 测试连通性七、注意事项和排错1．注意查看接口状态，接口和协议都必须是UP2．CR-V35FC所连接的接口为DCE，CR-V35MT所连接的接口为DTE 3．协议是DOWN,通常是封装不匹配、DCE时钟没有配置4．接口是DOWN，通常是线缆故障5．在实际工作中，DCE设备通常由服务提供商配置，本实验是模拟环境八、共同思考1．如果没有指明封装协议，默认的是什么协议？2．为什么要配置DCE的时钟频率？九、本次实验总结1设置HDLC协议封装的配置(Router-A)Router-A_config#interface serial 1/1Router-A_config_s1/1#encapsulation hdlcRouter-A_config_s1/1#physical-layer speed 640002设置PPP协议封装CHAP验证的配置(Router-B)Router-B_config#interface serial 0/2Router-B_config_s1/1#encapsulation hdlc3. 查看路由器接口状态①、查看快速以太网口Router-A #show interface fastethernet 0/0②、查看串口Router-A # show interface serial 1/14．在路由器上测试串口连通性Router-A #ping 192.168.10.1025．路由器恢复出厂默认值Router#delete 删除所有配置文件Router#reboot重新启动路由器************************************************************注：每次做完实验之后要把路由器恢复出厂默认值。
计算机网络应用项目实训-广域网互连路由配置实验
计算机网络应用项目实训-广域 网互连路由配置实验
———————————————————————————————— 作者： ———————————————————————————————— 日期：
《计算机网络应用项目实训》实验报告书
班级：
姓名：
学号：
课程名称
计算机网络应 用项目实训
实验项目
指导教师
成绩
一、实验目的
(1)掌握路由器增加接口模块的过程；
(2)掌握路由器串行接口配置过程；
(3)掌握 PPP 建立点对点链路过程；
(4)掌握 RIP 建立动态路由过程。
实验项目类型
广域网互连路由器配 置实验
验 证
演 示
综 合
设 计
其 他
√
二、实验设备及环境
(1)实验设备：安装有 5.3 及以上版本的 PT 模拟器。
(2)实验环境： 网络结构图如下：
三、实验要求
如上图所示，对路由器 R1 和 R2 进行相应的配置，配置串行接口封装格式 PPP 帧及身份鉴别协议 CHAP，成功建立 PPP 链路。
对路由器进行 RIP 配置， 成功完成 网络路由的配置。
四、实验内容
1 路由器 R1 命令行配置过程如下：
2 路由器 R1 路由表如下：
3 路由器 R2 命令行配置过程如下：
4 路由器 R2 路由表如下：
五、教师评语：
教师签名 年月日
。
各种网络配置实验报告(3篇)
第1篇一、实验目的本次实验旨在使学生了解和掌握网络配置的基本方法，熟悉网络设备的操作，并能根据实际需求设计简单的网络拓扑结构。
通过实验，学生应能够：1. 熟悉网络设备的操作界面和基本功能。
2. 掌握IP地址的配置方法。
3. 理解子网划分和VLAN的设置。
4. 学会网络路由协议的配置。
5. 了解网络安全的配置方法。
二、实验环境1. 实验设备：一台PC机、一台路由器、一台交换机。
2. 软件环境：Windows操作系统、Packet Tracer 7.3.1模拟器。
三、实验内容1. 网络拓扑设计根据实验要求，设计以下网络拓扑结构：```PC0 <----> 路由器1 <----> 路由器2 <----> 交换机1 <----> PC3^ || || |PC1 <----> 交换机2 <----> PC2```2. IP地址配置为网络中的各个设备配置IP地址、子网掩码和默认网关：- PC0: IP地址 192.168.1.1，子网掩码 255.255.255.0，默认网关 192.168.1.2- 路由器1: 接口1: IP地址 192.168.1.2，子网掩码 255.255.255.0，接口2: IP地址 192.168.2.1，子网掩码 255.255.255.0- 路由器2: 接口1: IP地址 192.168.2.2，子网掩码 255.255.255.0，接口2: IP地址 192.168.3.1，子网掩码 255.255.255.0- 交换机1: 接口1: IP地址 192.168.1.3，子网掩码 255.255.255.0，接口2: IP地址 192.168.2.2，子网掩码 255.255.255.0- PC1: IP地址 192.168.2.2，子网掩码 255.255.255.0，默认网关 192.168.2.1 - PC2: IP地址 192.168.3.2，子网掩码 255.255.255.0，默认网关 192.168.3.1 - PC3: IP地址 192.168.3.3，子网掩码 255.255.255.0，默认网关 192.168.3.1 3. VLAN配置为交换机设置VLAN，并将端口划分到对应的VLAN：- 交换机1: VLAN 10: 接口1，VLAN 20: 接口2- 交换机2: VLAN 10: 接口1，VLAN 20: 接口24. 路由协议配置为路由器配置静态路由和RIP协议：- 路由器1: 静态路由 192.168.3.0/24 下一跳 192.168.2.2- 路由器2: 静态路由 192.168.1.0/24 下一跳 192.168.2.1，RIP协议5. 网络安全配置为路由器配置访问控制列表（ACL）：- 路由器1: ACL 100 deny ip any any- 路由器2: ACL 100 deny ip any any四、实验步骤1. 在Packet Tracer中搭建网络拓扑结构。
2024版《计算机网络》实验指导书
使用`tracert`命令跟踪路 由路径
使用`ping`命令测试网络 连通性
使用`netstat`命令查看网 络连接状态
实验结果与分析
1. 网络配置结果 展示主机名、IP地址、子网掩码和默
认网关的配置结果 2. TCP/IP协议分析结果
展示捕获的数据包，并分析各层协议 头部信息，包括源/目的IP地址、源/ 目的端口号、协议类型等
01 1. 环境搭建
02
安装和配置实验所需的软件和工具，如虚拟机、操作系
统、网络模拟器等；
03
构建实验网络拓扑，包括内部网络、外部网络和防火墙
等组成部分。
实验内容和步骤
2. 防火墙配置
选择一种防火墙软件或设备，如iptables、pfSense等； 配置防火墙规则，包括访问控制列表（ACL）、网络地址转换（NAT）、 端口转发等；
1. 连接路由器和交换机， 并启动设备
实验步骤
01
03 02
实验内容和步骤
3. 配置路由器接口，并启用路由协议 4. 配置交换机VLAN，并启用STP 5. 验证配置结果，确保网络连通性
实验结果与分析
01
实验结果
02
路由器和交换机配置成功，网络连通性良好
03
各设备运行状态正常，无故障提示
04
分析
02 如何提高网络服务器的安全性和稳定性？
03
如何优化网络服务器的性能？
04
在实际应用中，如何管理和维护网络服务 器？
05
实验五：网络安全与防火 墙配置
实验目的和要求
理解和掌握网络安全的基本概念和原 理；
通过实验，了解防火墙在网络安全中 的作用和重要性。
PPP协议配置实验
1.2 实验名称：PPP协议配置实验【实验目的】使学生掌握PPP帧的结构，理解PPP帧格式中每个字段的含义，并了解PPP协议中数据实际传送状况。
【实验学时】2学时【实验要求】1.掌握PPP帧格式,以及PPP帧中各个字段的功能。
2.了解PPP协议中数据的实际传送状况。
3.学会根据实际接收到的PPP帧，识别出PPP帧中各个字段的值。
【实验原理】PPP协议是目前广域网上应用最广泛的数据链路层协议之一，它的优点在于结构简单、具备用户验证能力、可以解决IP分配等。
PPP在经过多年的发现和扩充后，已成为一个功能相当完备，而且涵盖了许多其它协议的庞大协议系统。
PPP在串行线路中对上层数据包进行封装，用于建立、配置和检测数据链路连接的链路控制协议(LCP)以及不同网络层协议的网络控制协议(NCP)协议簇。
PPP封装用于消除上层多种协议数据包的歧义，加入帧头、帧尾，使之成为互相独立的串行数据帧——PPP帧。
PPP帧的结构图1-2-1 PPP帧的结构1.标志字段（F）它作为一个帧的边界达到帧同步的目的。
标志字段F为6个连续1加上两边各一个0共8bit。
在接受端，只要找到标志字段，就可以很容易地确定一个帧的位置。
2.地址字段（A）地址字段A也占用8个比特。
为固定不变的0xFF。
3.控制字段（C）控制字段C占用8bit，为固定不变的0x03。
4.协议字段用于区分信息字段。
当协议字段为0x0021时，信息字段就是IP数据报。
若为0xC021时，则信息字段是链路控制数据，而0x8021表示这是网络控制数据。
5.信息字段占用的字节随数据量而定。
当用户输入的数据中碰巧出现了和标志字段一样的比特(0x7E)组合时，PPP采用一种特殊的字符填充法使一帧中两个F字段之间不会出现同样的比特组合，从而区分标志字段。
6.帧校验序列FCS 占用16bit。
采用CRC-CCITT方式，所校验的范围从A字段的第一个bit起，到数据区的最后一个bit为止。
