试压盲板厚度选择表
关于管道试压盲板厚度的问题
关于管道试压盲板厚度的问题试压用插入式盲板最小厚度（毫米）GB50316－2000《工业金属管道设计规范》) I0 v％ M6 f4 H+ `4 p6。
7。
2夹在两法兰之间的盲板,其计算厚度，可按（式一）确定.用整体钢板制造时,式中焊接接头系数E等于1.对于永久性盲板应按（式二）增加厚度附加量。
tm=0.433d ［P/([σ]*E）］0.5 (式一） 6。
7.2tp= tm +2C2+C1 （式二）’ t& S" ？6 A+ B& W9 n- [tm—盲板计算厚度（mm）/ \5 I。
{3 S！ Q; Z1 Z& o9 R： }' }d—凹面或平面法兰垫片的内径或环槽式垫片平均直径(mm)+ \＊ W％ N9 l) ］* k% i0 ｜（ AP—设计压力(MPa)［σ］—设计温度下材料的许用应力（MPa）Q235—A、B热轧板100℃以内3-40mm许用应力［σ] =113(MPa）tp—盲板的设计厚度(mm）C2—腐蚀或腐蚀附加量(mm）） G4 k＄ x5 ?＆ D! q- YC1—厚度减薄附加量（mm), k$ `; V1 T7 ［+ z平盖；＠" Q％ _＄Y" S” W$ \9 F$ ～h6。
6.1无拼接焊缝平盖厚度应按（式一)及(式二)计算。
tm=K(D+2C）［P/（［σ]＊η)］0.5 (式一）tp= tm +C （式二）+ n＃ E5 ？) N w9 o3 ^tp-平盖的设计厚度（mm）tm-平盖的设计厚度(mm）D—管子内径（mm）! e+ n5 y& J％{’ nK，η-与平盖结构有关的系数,按下表选用P—设计压力(MPa）［σ]-设计温度下材料的许用应力（MPa）Q235-A、B热轧板100℃以内3-40mm许用应力[σ] =113(MPa）1 i3 Y# Z， x6 S" O% cC-厚度附加量之和（mm)。
试压盲板计算

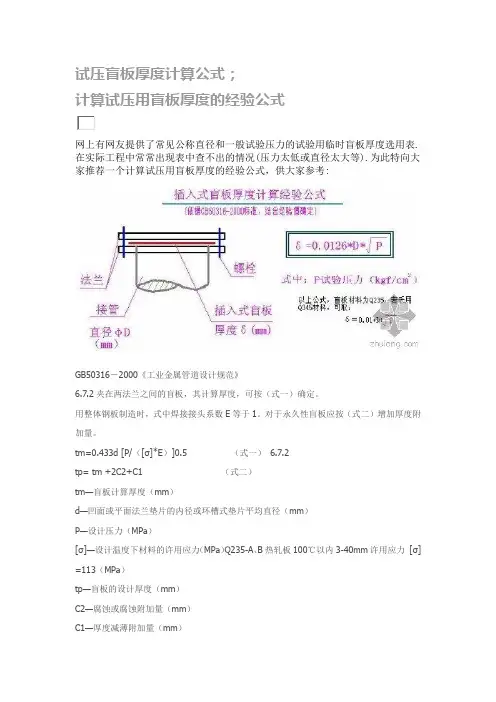

在实际工程中常常出现表中查不出的情况(压力太低或直径太大等).为此特向大家推荐一个计算试压用盲板厚度的经验公式，供大家参考:
GB50316－2000《工业金属管道设计规范》
6.7.2夹在两法兰之间的盲板，其计算厚度，可按（式一）确定。
用整体钢板制造时，式中焊接接头系数E等于1。
对于永久性盲板应按（式二）增加厚度附加量。
tm=0.433d [P/（[σ]*E）]0.5 （式一）6.7.2
tp= tm +2C2+C1 （式二）
tm—盲板计算厚度（mm）
d—凹面或平面法兰垫片的内径或环槽式垫片平均直径（mm）
P—设计压力（MPa）
[σ]—设计温度下材料的许用应力（MPa）Q235-A、B热轧板100℃以内3-40mm许用应力[σ]
=113（MPa）
tp—盲板的设计厚度（mm）
C2—腐蚀或腐蚀附加量（mm）
C1—厚度减薄附加量（mm）
平盖
6.6.1无拼接焊缝平盖厚度应按（式一）及（式二）计算。
tm=K（D+2C）[P/（[σ]*η）]0.5 （式一）
tp= tm +C （式二）
tp—平盖的设计厚度（mm）
tm—平盖的设计厚度（mm）
D—管子内径（mm）
K，η—与平盖结构有关的系数，按下表选用
P—设计压力（MPa）
[σ]—设计温度下材料的许用应力（MPa）Q235-A、B热轧板100℃以内3-40mm许用应力[σ] =113（MPa）
C—厚度附加量之和（mm）。
(完整word版)盲板规格尺寸
盲板尺寸
3
2：表中部分厚度为经验值，仅供参考
盲板厚度计算压力等级分为：低压：0~1.6MPa
中压：1.6~10 MPa
高压：10~100 MPa
低压平板盲板厚度计算公式：
δ=d×（K×P/Rb）1/2+C
δ：盲板厚度，mm
d：直径。
以管道内径带入，mm
K ：计算系数，一般K=0.3 P ：操作压力，MPa
Rb ：强度，为材料的抗拉强度，MPa C ：为腐蚀增量，一般取1.5~2.0mm
夹在两法兰之间的盲板，其计算厚度可按式（1）确定。
用整体钢板制造时，式中焊接接头系数φ等于１。
对于永久性盲板应按式（2）增加厚度附加量。
δｍ＝0.433ｄＧ
ϕ
σ·][t
P
（1） δｄ＝δｍ＋２Ｃ２ （2）
δn ＝δd ＋Ｃ１ +△ （3） 式中
δｍ ——盲板计算厚度（ｍｍ）；
ｄＧ ——凹面或平面法兰垫片的内径或环槽式垫片平均直径（ｍｍ）； Ｐ ——设计压力（ＭＰａ）；
［σ］ｔ
——在设计温度下材料的许用应力（ＭＰａ）； φ ——焊接接头系数；
δｄ ———盲板的设计厚度（ｍｍ）； Ｃ２ ———腐蚀裕量（ｍｍ）； Ｃ１ ———钢板负偏差（ｍｍ）。
δn ———名义厚度（ｍｍ）。
△ ———除去负偏差以后的圆整植（ｍｍ）。
压力试验盲板厚度
