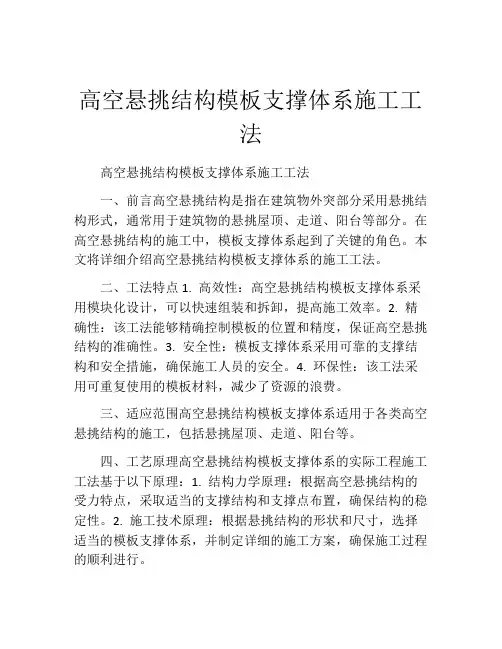

高空悬挑结构模板支撑体系施工工法高空悬挑结构模板支撑体系施工工法一、前言高空悬挑结构是指在建筑物外突部分采用悬挑结构形式，通常用于建筑物的悬挑屋顶、走道、阳台等部分。
在高空悬挑结构的施工中，模板支撑体系起到了关键的角色。
本文将详细介绍高空悬挑结构模板支撑体系的施工工法。
二、工法特点1. 高效性：高空悬挑结构模板支撑体系采用模块化设计，可以快速组装和拆卸，提高施工效率。
2. 精确性：该工法能够精确控制模板的位置和精度，保证高空悬挑结构的准确性。
3. 安全性：模板支撑体系采用可靠的支撑结构和安全措施，确保施工人员的安全。
4. 环保性：该工法采用可重复使用的模板材料，减少了资源的浪费。
三、适应范围高空悬挑结构模板支撑体系适用于各类高空悬挑结构的施工，包括悬挑屋顶、走道、阳台等。
四、工艺原理高空悬挑结构模板支撑体系的实际工程施工工法基于以下原理：1. 结构力学原理：根据高空悬挑结构的受力特点，采取适当的支撑结构和支撑点布置，确保结构的稳定性。
2. 施工技术原理：根据悬挑结构的形状和尺寸，选择适当的模板支撑体系，并制定详细的施工方案，确保施工过程的顺利进行。
五、施工工艺高空悬挑结构模板支撑体系的施工工艺包括以下阶段：1. 打桩：根据施工设计要求，在高空悬挑部分的支撑点打桩，确保支撑结构的稳定。
2. 搭设支撑体系：根据高空悬挑结构的形状和尺寸，搭设适当的模板支撑体系，并进行调整和固定。
3. 安装模板板材：根据设计要求，安装模板板材，并进行检查和调整，确保模板的平整和紧密。
4. 进行混凝土浇筑：根据施工计划，进行高空悬挑结构的混凝土浇筑，并进行振捣和养护。
5. 拆除模板：混凝土达到强度要求后，拆除模板，并进行清理和维护。
六、劳动组织高空悬挑结构模板支撑体系的施工需要有经验丰富的工程团队，包括工程师、技术人员和熟练工人。
他们应进行详细的施工计划编制和任务分工，确保施工过程的协调和顺利进行。
七、机具设备施工过程中需要使用一些特定的机具设备，包括打桩机、脚手架、模板支架、钢筋绑扎机等。
高层住宅楼屋面花架悬挑模板支架方案
时光印象小区屋顶花架悬挑模板支撑安全专项施工方案编制人：职称（职务）技术负责人审核人：职称（职务）项目经理审批人：职称（职务）总工程师江苏永上建设工程有限公司2021年7月目录第一章设计图纸概况 --------------------------------------------------------------------- 1 第二章编制依据 --------------------------------------------------------------------------- 1 第三章花架模板支撑方案设计 --------------------------------------------------------- 2 第四章花架模板支架力学计算 --------------------------------------------------------- 4 第五章施工方法 -------------------------------------------------------------------------- 23 第六章主要施工机械、设备和劳动力用量情况 ----------------------------------- 26 第七章模板安装的质量保证措施 ----------------------------------------------------- 26 第八章安全、环保文明施工措施 ----------------------------------------------------- 28 第九章应急处置措施 -------------------------------------------------------------------- 32第一章设计图纸概况本工程8/9/10/11/12/13#楼房北立面的位置各设计了一道屋面花架。
天下城高空悬挑2
中建四局六公司深圳分公司长沙
周子璐
[摘要]介绍了高层建筑上高空悬挑结 构模板支撑体系，根据施工现场实际情况， 采用桁架构筑支模架载荷基体，较好的解 决了施工中的难题，为以后类似的工程提 供了借鉴. [关键词]高空悬挑 桁架 支模架
一、工程概况
1、计算荷载 构架混凝土主体自重，模板、支模架和脚手板自重与 桁架、杆件、连接件自重，安全防护设施及施工荷载以及 包括风荷载、振动荷载等。 2、按钢结构规范要求复核与计算 对桁架以及桁架以上各部分进行荷载、强度、挠度、 稳定性的复核与计算；桁架在不同荷载状况下弹性变形的 限度与控制值复核与计算；按钢结构规范要求分别对桁架 及桁架以上各部分受力体系、主要节点、杆件、连接件等 进行强度、挠度、稳定性复核计算，以确保其安全性。
本工程悬挑构件最大高度达到6.7米，支模体系属于高 支模体系。 模板脚手架支设体系按高支模脚手架方案施工。支撑做 到一顶二贯三水平垂直各种斜撑： 一顶：结构底直接用钢管顶住，即第一步能力用扣件传 递，立杆用对接扣件直接到底。 二贯：水平纵横联结杆包括最低的扫地杆，最上是紧贴 结构的横杆。 三水平垂直斜撑： 水平面每三步一道水平剪刀撑；纵向加强剪刀撑，设缀 板，使成之字形；外立面剪刀撑。
悬挑构架 架空部位
二、方案确定
在110米高空进行悬挑混凝土构架施工，关键是解决支模 架及其荷载基体。 供选择的方案有三个。
序号
施工方案内容
从18层悬挑架起步开 始脚手架搭设就考虑 此部分结构，从下至 上全部搭设。 在32层结构层位置，
安全性
经济比较
技术可行性比较
仍然不能较好解 决模板搭设的问 题。施工方便， 可操作性高。
高大模板悬挑外脚手架搭设施工方案(终稿)
由我公司承建的XXXXXXXXXXX 工程位于汉口解放大道,武汉国际会展中心东侧，地上三十层，建筑高度110米。
本工程原设计一至七层裙楼为商业建筑（现SOGO 百货），主楼局部为高档酒店，1997年主体构造竣工后成为“烂尾楼”闲置多年。
2005年，重新接手该工程的开发商拟将八～三十层主楼改造为小户型酒店式公寓，并对现有构造停止改扩建。
扩建方法主要为:现有结构植筋、加大梁柱截面、混凝土现浇沿外墙四周水平扩宽1.6米。
根据改扩建方案，施工前必须搭设防护脚手架，为不影响商场正常营业，脚手架只能采取从九层楼面悬挑搭设的方式，并要留出扩建施工的操作面。
项 目常规 本案 特 点相对地面高度 6～9米 32米 高空作业悬挑长度(L) 1.5米 3米 大跨度悬挑 作业难度一般困难安全风险性极大主楼扩建平面示意图脚手架搭设示意图小组成员一览表序号姓名性别年龄文化程度职务职称组内分工1 XXX 男40 中专技术负责高级工程师组长组织协调2 XXX 男25 本科安全监管工程师安全技术指导3 XXX 男38 大专施工员工程师技术方案编写4 XXX 男24 大专施工员助工质量检查5 XXX 男28 大专施工员助工方案执行6 XXX 男45 中专机管员技术员设备安全管理7 XXX 男47 中专安全员技术员安全方案编写8 XXX 男45 中专质检员技术员质量检查9 XXX 男43 中专质检员技术员质量检查10 XXX 男24 本科安全员助工安全检查、数据分析11 XXX 男32 大专施工员助工方案实施12 XXX 女39 中专资料员技术员资料收集三、选题理由本工程脚手架属高空作业、大跨度悬挑、在武汉建筑业尚属先例，具有施工难度大，平安风险高之特性，是一次创新型的小组活动。
作为承重体系的程度钢梁悬挑跨度大，构造受力复杂，必需先从理论上创立合理的计算模型，经过受力剖析、构造计算，为计划施行提供牢靠的根据，是技术创新的过程。
施工场地窄小，周边密布商业区和居民区，高层悬空施工风险极大，如何做好平安保证，降低施工干扰，防止相关方埋怨，是我们必需面对的理想。
悬挑脚手架施工标准最新版
悬挑外脚手架施工标准1适用范围本施工标准适用于高度不大于100m的高层建筑或高耸建筑物上使用的悬挑式脚手架的设计、施工及验收。
2主要应用标准和规范2.1《扣件式钢管脚手架安全技术规范》（JGJ130-2011）2.2《建筑施工安全检查标准》(JGJ59-2011)2.3《钢结构工程施工规范》（GB50755-2012）2.4《危险性较大的分部分项工程安全管理办法-建质[2009]87号》2.5各工程施工图图纸3需要了解相关的规范和标准3.1基本构造要求规范中推荐以双轴对称截面钢梁做悬挑梁结构。
悬挑脚手架的搭设高度不超过20米。
悬挑梁截面高度不应小于160mm。
每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结，钢丝绳、钢拉杆作为附加保险措施，不参与悬挑钢梁受力计算。
悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。
锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16㎜。
悬挑钢梁悬挑长度一般情况下不超过2m能满足施工需要，但在工程结构局部有可能满足不了使用要求，局部悬挑长度不宜超过3米。
大悬挑另行专门设计及论证。
在建筑结构角部，钢梁宜扇形布置；如果结构角部钢筋较多不能留洞，可采用设置预埋件焊接型钢三角架等措施。
悬挑钢梁支承点应设置在结构梁上，不得设置在外伸阳台上或悬挑板上，否则应采取加固措施。
3.2型钢悬挑梁宜采用高度不应小于 160mm 双轴对称截面的型钢（工字钢）做悬挑梁结构。
悬挑梁端部设置定位点，定位点离悬挑梁端部不应小于 100mm 。
定位点可采用长 0.2m，直径 25-30mm 的钢筋或短管。
固定端长度大于悬挑端 1.25 倍，悬挑梁间距应按悬挑架架体立杆纵距设置，每一纵距设置一根。
（不允许有连梁）悬挑脚手架挑梁结构及其锚固1——木楔楔紧悬挑钢梁穿墙构造悬挑钢梁楼面构造挑梁结构及其锚固的验算内容：悬挑梁的强度；悬挑梁的挠度；当无有效支撑体系时悬挑梁的稳定；悬挑梁锚固段压点处 U 型钢筋拉环或螺栓的强度；压点处楼板承受锚固负弯矩时的抗弯强度；悬挑梁前端支点下混凝土梁（板）的承载力。
一种简易悬挑构件斜向模板支撑脚手架的设计及运用
一种简易悬挑构件斜向模板支撑脚手架的设计及运用摘要：某办公楼屋面悬挑梁离地高度达30.8m，按传统方式搭设的模板支撑脚手架构造复杂、成本高，施工困难。
本文参照相关规范，设计一种经济可靠的斜向模板支撑体系，并对架体强度及稳定性进行验算，在施工过程加强施工管理，严控安全风险，取得了较好的效果。
关键词：悬挑梁；模板支架；简易；经济可靠1 工程概况某办公楼建筑面积10604.08m2,层数为地下1层，地上7层，建筑顶标高为31.1m，室外地坪标高为-0.3m。
建筑顶部C～D轴、G～H轴区域有32处纵向布置的现浇混凝土悬挑梁，梁间距为1.5m，外挑长度为2.55m，截面尺寸为0.3m×0.6m，梁顶标高为31.1m。
详见图1《悬挑构件平面布置图》、图2《悬挑构件剖面图》。
2 悬挑构件模板支撑体系设计2.1 支撑体系选择1）方案一：落地式满堂钢管支撑架。
考虑从地面搭设满堂钢管支架作为支撑，该方案较为安全可靠，但悬挑构件离地高度达30.8m，满堂支架体积达11310m3，预计钢管用量约61t，成本较高、工期较长，影响外部附墙施工电梯布置。
2）方案二：工字钢悬挑梁支撑架。
考虑从屋面层悬挑工字钢支撑上部钢管支架，该方案技术成熟，但施工复杂，工期较长，工字钢一次性投入成本较高，预计工字钢用量达16t，钢管用量达6t。
3）方案三：斜向钢管支撑架。
考虑从屋面层及七层设置斜向立杆，与室内固件联接的水平拉杆组成斜向模板支撑体系支撑上部构件，该方案钢管用量为19t，施工简便，材料周转率高，工期较短，但该方案施工技术不成熟，有一定的安全风险。
经对上述方案比选，综合考虑工程实际情况，决定采用方案三斜向钢管支撑体系，拟在施工中加强安全管理，严格安全操作规程，严控安全风险。
图1悬挑构件平面布置图(单位：mm)Fig.1 cantilever component layout(unit: mm)2.2 支撑体系构造设计支撑体系主要采用φ48×3.5钢管及铸铁扣件。
悬挑梁板模板支撑架的设计与施工
悬挑梁板模板支撑架的设计与施工发布时间：2022-11-15T06:43:58.850Z 来源：《建筑实践》2022年第14期作者：郑伯群[导读] 工字钢是截面呈“工”字形的钢材，在建筑工程建设中得到了广泛的应用，郑伯群中建二局第二建筑工程有限公司广东深圳 518000摘要：工字钢是截面呈“工”字形的钢材，在建筑工程建设中得到了广泛的应用，工地中配合工字钢使用的脚手架，在工字钢与脚手架连接时，需要采用焊接的方式固定脚手架立杆，导致其安装及拆卸过程较为麻烦，因此，提出对悬挑工字钢脚手架立杆底座采用定型化固定装置。
关键词：悬挑梁板；模板支撑架；设计引言悬挑梁板模施工，材料使用减少，劳动力节约，经济效果明显。
以新成熟的形式解决了高空大型横梁施工困难，受到施工单位和监理单位的好评。
本架体施工风险小，材料消耗小，劳动力消耗小，工期短，施工材料和施工工作也主要是普通材料和一般设施，实用性强。
1架体构造悬臂混凝土板下面有两层不同长度的自由支承结构钢。
钢管、u型箍筋和卡罗木材用于支撑两层悬臂。
支杆杆带有横向滑动和剪切。
斜梁在钢或结构钢悬臂的两层下面支撑。
支撑梁的底部形成一个多层框架，用作大跨度混凝土板样板的梁。
2悬挑梁板模板支撑架设计 (1)简单梁框架(以下简称“框架1”)。
第一种是将结构钢的两端直接安装在完成的主体结构上，并将支架安装在结构钢上。
图1显示了图像图。
(2)最后一根梁的悬臂梁将成为架体二。
2指定。
框架2:主梁用悬臂支架和悬臂杆施工用的结构钢。
梁将延伸小于1m，模座将放置在梁上。
(3)框架2:结构边缘之间的距离不超过350mm，支柱不大于1000mm，水平支柱不大于1000mm，支撑板底部之间的距离为500~700mm，间距为1000mm。
如图2所示。
框架3:栏杆与结构边缘之间的距离小于350mm，550mm与800mm之间的垂直距离，900mm与支撑板底部之间的水平距离为300mm，1200mm之间的距离。
型钢悬挑脚手架 (2)
型钢悬挑脚手架1. 引言悬挑脚手架是一种常用的施工工具，常用于高空作业和悬挑作业。
型钢悬挑脚手架是悬挑脚手架的一种类型，其结构以型钢为材料，并具有一定的悬挑长度和承载能力。
本文将对型钢悬挑脚手架的结构、特点、应用和安全使用方法进行详细介绍。
2. 结构和组成型钢悬挑脚手架由以下几个主要部分组成：2.1 主梁主梁是型钢悬挑脚手架的承重结构，通常采用优质钢材制成。
主梁的长度根据实际需要进行设计，可以调节和连接成不同长度的悬挑脚手架。
主梁上有固定孔，用于连接其他组件。
2.2 支撑杆支撑杆用于支撑主梁和悬挑脚手架的稳定性。
支撑杆通常由优质钢材制成，长度可调节，可根据实际需要进行调整。
支撑杆通过固定孔与主梁连接。
2.3 平台板平台板是用来行走和工作的位置，通常由防滑材料制成，以确保工人的安全。
平台板通常与主梁连接，可以根据需要进行调节和安装。
2.4 支撑脚支撑脚用于支撑整个悬挑脚手架，并通过固定孔与主梁连接。
支撑脚通常由优质钢材制成，底部可以调节高度以适应不同的施工场地。
2.5 安全防护网安全防护网用于保护工人的安全，防止工人从高处坠落。
安全防护网通常安装在平台板和支撑脚之间，可根据需要进行调整。
3. 特点和优势型钢悬挑脚手架具有以下特点和优势：•承载能力强：型钢材料具有较高的强度和承载能力，能够承受较大的荷载。
•结构稳定：悬挑脚手架的结构设计合理，稳定性良好，能够适应各种施工环境。
•安全可靠：悬挑脚手架配备安全防护网和可调节的支撑脚，能够有效保护工人的安全。
•组装方便：型钢悬挑脚手架的组装和拆卸较为简便，可以快速搭建和拆除。
•应用广泛：型钢悬挑脚手架适用于各类建筑施工，尤其适用于高空和悬挑作业。
4. 应用领域型钢悬挑脚手架广泛应用于以下领域：•建筑施工：型钢悬挑脚手架可用于楼宇和桥梁等建筑施工作业，提供稳定和安全的作业平台。
•外墙装饰：型钢悬挑脚手架可用于外墙装饰和维修作业，提供便利和安全的施工环境。
•桥梁维修：型钢悬挑脚手架可用于桥梁维修和检查作业，为工人提供安全和高效的作业条件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
烟台澳斯邦工程悬挑模板支撑体系简述
烟台奥斯邦1#办公楼地上建筑面积27532，11层，其中9、10层楼层相对下层有悬挑结构，这种高空、悬挑结构属于本工程的施工难点，施工难度和危险性较大，保证施工安全和稳定是一大难点，如采用传统落地式支撑模板脚手架的话，支撑高度远远超过8米，满足不了施工要求且不经济，因此选用槽钢悬挑式扣件钢管支撑模板脚手架为首选施工方案，因无详细图纸，无法进行受力计算，所以暂根据本工程效果图（见最后附图），提供三种槽钢支架的形式供参考，具体选择需根据受力验算情况进行：
1、形式一，在悬挑结构的下层楼面设置悬挑型钢，模板架立杆直接支设在悬挑型钢上，悬挑型钢下部设置顶撑，顶撑设置钢丝绳拉结（图1）
2、形式二，在悬挑结构的下二层楼面设置悬挑型钢，模板架立杆直接支设在悬挑型钢上，悬挑型钢上层设置斜拉钢丝绳拉结在悬挑型钢上（图2）
3、形式三，在悬挑结构的下二层楼面设置悬挑型钢，模板架立杆直接支设在悬挑型钢上，悬挑型钢下部设置顶撑，顶撑设置钢丝绳拉结，悬挑型钢上层设置斜拉钢丝绳拉结在悬挑型钢上（图3）以上三种形式可根据结构受力情况验算后选择，其中形式三为形1和形2的结合，形成双保险，结构稳定安全相对容易保证，但用料大，成本增加，工序也相应增多。
如经过受力验算后仍不能满足要求，再酌情考虑其他方案。
1、模板支撑体系施工构造措施
1.1悬挑型钢
支撑结构型钢的纵向间距应与上部支撑架立杆的纵向间距相同，
且需经过受力计算，符合安全要求，模板支撑架立杆直接支撑在悬挑型钢上，型钢应平行，且间距符合受力计算要求。
立管基脚处应焊接Φ25mm的钢筋，钢筋长出型钢面20cm，以确保上部架体稳定，型钢的固定端长度不应小于悬挑端长度的1.25倍。
悬挑型钢的锚筋应采用一级圆钢，下层楼板钢筋绑扎施工时应根据型钢平面布置图进行预埋，型钢末端应设2个锚箍。
1.2立杆
梁板立杆纵横向间距应经过计算确定，立杆接长严禁搭接，相邻立杆且接头不得在同步内，至少错开500mm。
1.3水平杆和扫地杆
纵向扫地杆设置在距立杆底端200mm高处的立杆上，横向扫地杆设置在紧靠纵向扫地杆下方的立杆上，水平杆间距不得大于1800mm，且需满足计算要求，纵横向水平杆必须双向拉通，水平杆接头不得在同步或同跨内，错开距离不得小于500mm。
1.4剪刀撑
模板支撑脚手架外侧周边及内部纵横向每四跨由底到顶设置连续竖向剪刀撑，并在竖向剪刀撑顶部交点平面、扫地杆处设置水平剪刀撑，间距不得超过6米。
1.5周边拉结
悬挑结构模板支模架与楼层内模板支架应连续设置形成整体，不得断开，模板支撑架应与有结构柱的部位进行刚性连接。
1.6封闭措施
悬挑脚手架底部应全面封闭，满铺脚手板并用安全网兜底，外侧设置防护架并敷设脚手片，设置安全网，操作层需满铺脚手片。
1.7砼浇筑
在浇筑砼时，应按照先里后外，先中间后两边、先墙柱后梁板的顺序进行，且墙柱和梁板宜分开浇筑。
砼不宜直接倾倒在悬挑部位的梁板上，应将砼浇筑在非悬挑部位，再由人工铲运至悬挑部位，以减少泵送砼对悬挑部位的冲击，砼其中堆放不易过多和过高。
浇筑过程中应派专人看护支撑系统。
1.8拆模
拆模时砼强度必须达到100%，且10层模板施工时不得拆除下层模板脚手架。
以上说明仅供参考，请酌情选择，具体选择仍需根据实际情况，经过计算后选择，悬挑结构支撑体系为危险性较大、施工难度高的工艺，如有必要需对施工单位的方案组织相应专家进行评审。
山东新世纪工程项目管理咨询有限公司
2016年3月2日。
