钢结构无损检测报告第一篇：钢结构无损检测报告钢结构无损检测报告依据（GB/T 11345-89）《刚焊缝手工超声波探伤方法和探伤结果分级》标准，受中铁七局集团第三工有限公司委托，本中心于2010年05月21日～05月24日对深圳地铁5号线5302标（翻灵区间）盾构机海瑞克S465/466刀盘熔透焊缝进行超声波检测。
其中S465刀盘盘面焊缝8条，支撑焊缝3条，共检测焊缝11条；焊缝总长度为6.2米。
S466刀盘盘面焊缝8条，支撑焊缝3条，共检测焊缝11条；焊缝总长度为6.2米。
探伤位置如图探伤位置如图1。
检测结果：评为Ι级焊缝共10条；评为II级焊缝共1条，编号为“S-465/466刀盘—F4焊缝”：详细结果见表2—1。
以上所有检测焊缝均符合GB 50205-2001《钢结构工程施工质量验收规范》的验收要求，检测结果评定为合格。
第二篇：超声波无损检测报告这学期我们学习了机械故障诊断基础，学习了无损检测的很多方法和原理，那么什么是无损检测呢？无损检测是在不影响检测对象未来使用功能或现在的运行状态前提下，采用射线、超声、红外、电磁等原理技术仪器对材料、零件、设备进行缺陷、化学、物理参数的检测技术。
常见的有超声波检测焊缝中的裂纹等方法，无损检测技术已经历一个世纪，尽管无损检测技术本身并非一种生产技术，但其技术水平却能反映该部门、该行业、该地区甚至该国的工业技术水平。
无损检测技术所能带来的经济效益十分明显。
超声波无损检测原理当然，无损检测在实际的工业中用途如此广泛，方法也有很多。
我主要来谈谈超声波无损检测的一些认识，我们首先必须对超声波的工作原理必须有一定的了解，主要是基于超声波在试件中的传播特性。
a.声源产生超声波，采用一定的方式使超声波进入试件；b.超声波在试件中传播并与试件材料以及其中的缺陷相互作用，使其传播方向或特征被改变；c.改变后的超声波通过检测设备被接收，并可对其进行处理和分析；d.根据接收的超声波的特征，评估试件本身及内部是否存在缺陷及缺陷的特性。
钢结构超声波探伤检测报告(无表式) GD2105006
焊缝质量等级
一级
二级
内部缺陷超声波探 伤
评定等级 验收等级 探伤比例
Ⅱ B级 100﹪
Ⅲ B级 20﹪
评定等级
Ⅱ
Ⅲ
内部缺陷射线探伤
验收等级
AB级
AB级
探伤比例
100％
20％
注：探伤比例的计数方法应按以下原则确定：(1)对工厂制作焊缝，应按每条焊
缝计算百分比，且探伤长度不应小于200mm，当焊缝长度不足200mm时，应对整条
焊缝进行探伤；(2)对现场安装焊缝，应按同一类型、同一施焊条件的焊缝条数
计算百分比，探伤长度应不小于200mm，并不少于1条焊缝。
2. 钢网架
焊接球焊缝的5％，且不应少于3个； 焊缝无损检测，检测比例为每种钢管规格的5％。
四、仪器设备 名称、型号、仪器设备检测设定及参数。
五、检测ቤተ መጻሕፍቲ ባይዱ果。
5－2001 5－89 －94 34.2－1996 34.1－1996 －91
《螺栓球节点钢网架焊缝超声波探伤及质量分级法》
JG/T 3034.2－1996
《焊接球节点钢网架焊缝超声波探伤及质量分级法》
JG/T 3034.1－1996
《建筑钢结构焊接技术规程》
JGJ 81－91
三、取样数量
l. 普通钢结构(轻钢、桥梁、钢屋架、空间钢结构)如下表:
一、二级焊缝质量等级及缺陷分级
钢结构超声波探伤检测报告(无表式)
GD2105006 0 1
内容 ：
一、工程概况
工程名称、地点、委托单位、检测日期、报告编号等
二、 检测依据
《钢结构工程施工质量验收规范》
GB 50205－2001
钢结构渗透探伤检测报告
钢结构渗透探伤检测报告1.引言1.1 概述概述钢结构渗透探伤检测是一种非破坏性检测方法，通过利用渗透液在钢结构表面的渗透性，来发现和评估钢结构内部的缺陷和损伤。
这种检测方法被广泛应用于建筑、桥梁、航空航天等领域，可以有效地检测到隐藏在钢结构内部的裂缝、气孔、孔洞、粘接不良等缺陷，为钢结构的安全使用提供了重要的保障。
本文将对钢结构渗透探伤检测的原理、方法、优势以及应用前景进行全面的介绍和分析。
首先，我们将详细介绍渗透探伤检测的工作原理，包括渗透液的作用机制、渗透液的选择以及渗透过程中的表面张力作用等。
随后，我们将介绍常见的渗透探伤检测方法，包括可见光渗透法、紫外光渗透法和荧光渗透法等，对它们的原理、适用范围和操作步骤进行详细说明。
在结论部分，我们将总结渗透探伤检测的优势，包括无损伤、高灵敏度、操作简便等特点，并展望渗透探伤检测在未来的应用前景。
我们相信，随着科学技术的不断进步和纳米材料的广泛应用，钢结构渗透探伤检测将在工程领域发挥越来越重要的作用，为钢结构的设计、制造和维护提供更加可靠的依据。
通过本文的阅读，读者将能够全面了解钢结构渗透探伤检测的基本原理和方法，并对其在实际应用中的优势和前景有更深入的了解。
希望本文对广大读者在钢结构渗透探伤检测领域的学习和研究有所帮助。
文章结构部分的内容可以写成如下形式：1.2 文章结构本文将分为以下几个部分来讨论钢结构渗透探伤检测的相关内容：1. 引言：首先对钢结构渗透探伤检测进行概述，介绍其背景和意义。
2. 正文：主要包括渗透探伤检测原理和方法的详细介绍。
在渗透探伤检测原理部分，将讲解其基本原理、工作原理以及相关理论知识。
在渗透探伤检测方法部分，将介绍不同的渗透探伤方法、步骤以及具体操作技术。
3. 结论：总结渗透探伤检测的优势，探讨其在钢结构领域中的应用前景。
通过以上三个部分的内容，希望读者能够全面了解钢结构渗透探伤检测的相关知识和技术，进一步认识其重要性和应用前景。
钢结构检测报告模板(含检测原始记录)
青岛理工建设工程质量检测有限公司钢结构检测报告编号：（2005）本报告共页工程名称：委托单位：检测类别：委托检测联系电话：签发日期：地址：声明1、报告加盖本公司检测专用章（红章）有效。
2、报告涂改无效。
3、未经本单位书面批准，任何单位和个人不得复制本报告（完整复制除外）。
4、本报告一式肆份，外发叁份。
青岛理工建设工程质量检测有限公司编号（2005）共页第页青岛理工建设工程质量检测有限公司钢构件厚度测量报告青岛理工建设工程质量检测有限公司磁粉探伤报告编号：（2005）共页第页青岛理工建设工程质量检测有限公司磁粉探伤记录青岛理工建设工程质量检测有限公司超声波探伤报告编号（2005）共页第页检测：（UT 级）审核：（UT 级）青岛理工建设工程质量检测有限公司钢结构检测报告附页超声波探伤记录编号（2005）共页第页记录：（UT 级）青岛理工建设工程质量检测有限公司钢结构检测报告附页X射线探伤报告青岛理工建设工程质量检测有限公司钢结构检测报告附页角焊缝焊脚尺寸测量报告编号（2005）共页第页青岛理工建设工程质量检测有限公司钢结构检测报告附页高强螺栓终拧扭矩复查报告青岛理工建设工程质量检测有限公司钢结构检测报告附页涂层厚度测量报告编号（2005）共页第页测量：审核：青岛理工建设工程质量检测有限公司钢结构检测报告附页吊车梁挠度测量报告编号（2005）共页第页青岛理工建设工程质量检测有限公司钢结构检测报告附页网架挠度测量报告青岛理工建设工程质量检测有限公司钢结构检测报告附页钢结构整体垂直度测量报告青岛理工建设工程质量检测有限公司钢结构检测报告附页钢结构整体垂直度测量报告测量：审核：青岛理工建设工程质量检测有限公司钢结构检测报告附页钢结构整体平面弯曲度测量报告青岛理工建设工程质量检测有限公司钢结构检测报告附页钢结构整体平面弯曲度测量报告。

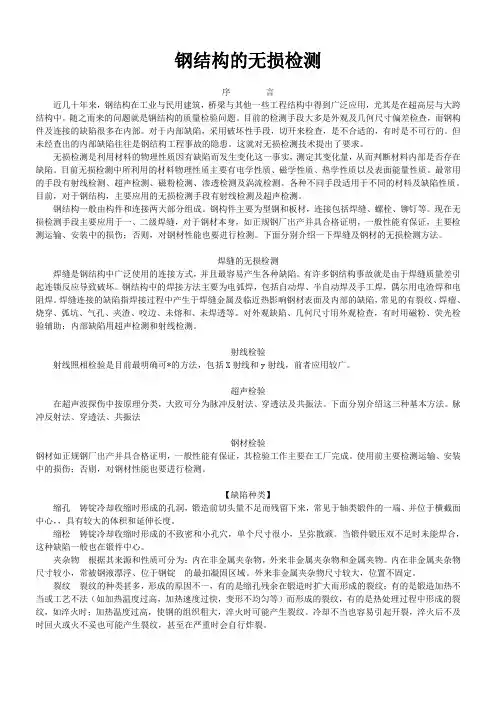

钢结构的无损检测
