东南大学通信电子线路实验报告
通信电子线路实训报告
一、实训背景随着信息技术的飞速发展，通信电子线路在现代社会中扮演着越来越重要的角色。
为了提高我们的专业技能，增强实际操作能力，我们选择了通信电子线路实训作为本次课程的主要内容。
通过本次实训，我们不仅加深了对通信电子线路理论知识的理解，而且掌握了通信电子线路的实际操作技能。
二、实训目的1. 理解通信电子线路的基本概念和基本原理。
2. 掌握通信电子线路的实验操作方法。
3. 培养实际动手能力，提高工程实践水平。
4. 增强团队协作意识，提高沟通协调能力。
三、实训内容本次实训主要包括以下内容：1. 通信电子线路基本概念与原理：学习通信电子线路的基本概念、基本原理以及各类电路的特性。
2. 通信电子线路实验操作：通过实验，掌握通信电子线路的实际操作方法，如电路搭建、参数测量、故障排查等。
3. 通信电子线路综合实验：完成一个通信电子线路的综合实验项目，将所学知识应用于实际项目中。
四、实训过程1. 理论讲解：首先，由指导老师对通信电子线路的基本概念、基本原理进行讲解，并介绍实验操作方法和注意事项。
2. 实验操作：按照实验指导书的要求，进行通信电子线路的实验操作。
实验内容包括：- 基本放大电路实验：搭建放大电路，测试放大倍数、带宽等参数。
- 滤波电路实验：搭建滤波电路，测试滤波效果。
- 调制与解调电路实验：搭建调制与解调电路，测试调制效果和解调效果。
3. 综合实验：完成一个通信电子线路的综合实验项目，如设计一个无线通信系统。
五、实训结果与分析1. 基本放大电路实验：通过搭建放大电路，成功实现了信号的放大。
实验结果显示，放大倍数、带宽等参数符合预期。
2. 滤波电路实验：通过搭建滤波电路，成功实现了信号的滤波。
实验结果显示，滤波效果符合预期。
3. 调制与解调电路实验：通过搭建调制与解调电路，成功实现了信号的调制与解调。
实验结果显示，调制效果和解调效果符合预期。
4. 综合实验：成功设计并搭建了一个无线通信系统，实现了信号的发射、接收和传输。
东南大学信息学院通信电子线路实验实验报告
3.1 常用仪器的使用04012540 印友进一、实验内容1、说明频谱仪的主要工作原理，示波器测量精度与示波器带宽、与被测信号频率之间关系。
答：（1）频谱仪结构框图为：频谱仪的主要工作原理：①对信号进行时域的采集，对其进行傅里叶变换，将其转换成频域信号。
这种方法对于AD 要求很高，但还是难以分析高频信号。
②通过直接接收，称为超外差接收直接扫描调谐分析仪。
即：信号通过混频器与本振混频后得到中频，采用固定中频的办法，并使本振在信号可能的频谱范围内变化。
得到中频后进行滤波和检波，就可以获取信号中某一频率分量的大小（帕斯瓦尔定理）。
（2）示波器的测量精度与示波器带宽、被测信号频率之间的关系：示波器的带宽越宽，在通带内的衰减就越缓慢；示波器带宽越宽，被测信号频率离示波器通带截止频率点就越远，则测得的数据精度约高。
2、画出示波器测量电源上电时间示意图，说明示波器可以捕获电源上电上升时间的工作原理。
答：上电时间示意图：工作原理：捕获这个过程需要示波器采样周期小于过渡时间。
示波器探头与电源相连，使示波器工作于“正常”触发方式，接通电源后，便有电信号进入示波器，由于示波器为“正常”触发方式，所以在屏幕上会显示出电势波形；并且当上电完成后，由于没有触发信号，示波器将不再显示此信号。
这样，就可以利用游标读出电源上电的上升时间。
3、简要说明在FM 调制过程中，调制信号的幅度与频率信息是如何加到FM 波中的？答：载波的瞬时角频率为()()c f t k u t ωωΩ=+，(其中f k 为与电路有关的调频比例常数）已调的瞬时相角为000t ()()t t c f t dt t k u t dt θωωθΩ=++⎰⎰（）=所以FM 已调波的表达式为：000()cos[()]t om c f u t U t k u t dt ωθΩ=++⎰当()cos m u t U t ΩΩ=Ω时，00()cos[sin ]om c f u t U t M t ωθ=+Ω+其中f M 为调制指数其值与调制信号的幅度m U Ω成正比，与调制信号的角频率Ω反比，即m f fU M k Ω=Ω。
通信电子线路实验报告
实验报告课程名称通信电子电路专业班级通信工程姓名学号指导教师2011 年月日实验一 OrCAD系统基本实验1、实验目的掌握OrCAD电子设计自动化（EDA）软件的应用。
掌握基本的电子电路仿真实验方法。
2、实验环境PC微机；OrCAD 10.5工具包。
3、实验内容（1）实验相关的基本知识掌握认真阅读本实验指导书的第一部分；掌握OrCAD 10.5电子设计自动化（EDA）软件系统中的电子电路原理图设计包——Capture CIS的使用方法和基本操作，为今后的实验和研究作技术上的准备。
（2）给定实验内容A. 按本实验指导书的第一部分中介绍的方法，使用OrCAD 10.5完成二极管限幅电路的计算机仿真实验。
B. 利用Capture CIS为本实验建立一个新的PSpice项目，项目名可以自行选取。
C. 绘制出如右图所示的给定仿真电子电路原理图，包括放置电子元器件、放置导线、放置断页连接器、修改各元器件的参数等操作。
仿真电路中各元器件的参数如下表：行该偏置点分析，将其仿真结果（图）拷贝作为实验结果；E. 完成本电路的DC扫描分析参数设置（参见本指导书的6.2.2节）, 运行该DC扫描分析，将其仿真结果（图）拷贝作为实验结果；F. 完成本电路的瞬时分析参数设置（参见本指导书的6.2.3节）, 运行该瞬时分析，将其仿真结果（图）拷贝作为实验结果；G. 完成本电路的AC扫描分析参数设置（参见本指导书的6.2.4节）, 运行该AC扫描分析，将其仿真结果（图）拷贝作为实验结果。
4、实验报告内容A. 你所绘制的仿真电子电路原理图B. 你所完成的偏置点分析结果图C. 你所完成的DC扫描分析结果图D. 你所完成的瞬时分析结果图E. 你所完成的AC扫描分析结果图F. 写出本次实验结果分析及及实验心得通过本次实验，我对ORCAD的特性和使用有了初步了解，也体会到了这个软件的强大。
利用ORCAD进行电路的设计和仿真非常方便，一般步骤是首先在元件库中调用电路中使用到的元件，并设置元件的各个参数，再分别进行电路偏置点分析，DC扫描分析，瞬时分析AC扫描分析。

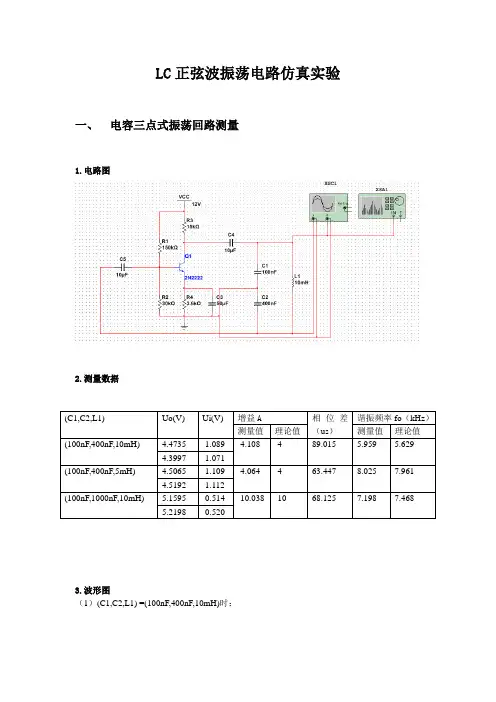

东南大学通信电子线路EDA实验1
LC正弦波振荡电路仿真实验一、电容三点式振荡回路测量1.电路图2.测量数据3.波形图（1）(C1,C2,L1) =(100nF,400nF,10mH)时：（2）(C1,C2,L1)= (100nF,400nF,5mH)（3）(C1,C2,L1)= (100nF,1000nF,5mH)二、电感三点式振荡回路测量1.电路图2.测量数据3.波形图（1）(L1,L2,C1)= (5mH,100uH,200nF)（2）(L1,L2,C1)= (5mH,100uH,100nF)(3) (L1,L2,C1)= (2mH,100uH,100nF)三、思考和分析（1）根据电容三点式振荡电路的测量数据表格回答：①电感值L1改变对谐振频率有何影响？从表中看出当L1变大时，谐振频率减小。
这与f≈=相符合②电容值C2改变对放大器的电压增益和振荡频率有何影响？从表中可以看出，随着C2的变大，振荡频率变小，与上式吻合。
而电压增益也随这C2变大而变大，与21CAC=的结论是一致的。
③放大器输入输出端信号的相位差为多少，是否满足正反馈要求？相位差T/2，是满足正反馈要求的。
（2）根据电感三点式振荡电路的测量数据表格回答：①电容值C2改变对谐振频率有何影响？从表中看出当C2变大时，谐振频率减小。
这与f≈的结论一致。
②电感值L1改变对放大器的电压增益和振荡频率有何影响？从表中可以看出，随着L1的变大，振荡频率变小，与上式吻合。
而电压增益也随这C2变大而变大，与12LAL=的结论是一致的。
③放大器输入输出端信号的相位差为多少，是否满足正反馈要求？相位差T/2，是满足正反馈要求的。
（3）影响电容、电感三点式振荡频率的主要因素是什么？影响电感三点式振荡器振荡频率的主要因素是串联电感与电容的乘积。
影响电容三点式振荡器振荡频率的主要因素是串联电容与电感的乘积。
通信电子线路实验报告
中南大学《通信电子线路》实验报告学院信息科学与工程学院题目调制与解调实验学号专业班级姓名指导教师实验一振幅调制器一、实验目的：1．掌握用集成模拟乘法器实现全载波调幅和抑止载波双边带调幅的方法。
2．研究已调波与调制信号及载波信号的关系。
3．掌握调幅系数测量与计算的方法。
4．通过实验对比全载波调幅和抑止载波双边带调幅的波形。
二、实验内容：1．调测模拟乘法器MC1496正常工作时的静态值。
2．实现全载波调幅，改变调幅度，观察波形变化并计算调幅度。
3．实现抑止载波的双边带调幅波。
三、基本原理幅度调制就是载波的振幅（包络）受调制信号的控制作周期性的变化。
变化的周期与调制信号周期相同。
即振幅变化与调制信号的振幅成正比。
通常称高频信号为载波信号。
本实验中载波是由晶体振荡产生的10MHZ高频信号。
1KHZ的低频信号为调制信号。
振幅调制器即为产生调幅信号的装置。
在本实验中采用集成模拟乘法器MC1496来完成调幅作用，图2-1为1496芯片内部电路图，它是一个四象限模拟乘法器的基本电路，电路采用了两组差动对由V1－V4组成，以反极性方式相连接，而且两组差分对的恒流源又组成一对差分电路，即V5与V6，因此恒流源的控制电压可正可负，以此实现了四象限工作。
D、V7、V8为差动放大器V5与V6的恒流源。
进行调幅时，载波信号加在V1－V4的输入端，即引脚的⑧、⑩之间；调制信号加在差动放大器V5、V6的输入端，即引脚的①、④之间，②、③脚外接1KΩ电位器，以扩大调制信号动态范围，已调制信号取自双差动放大器的两集电极（即引出脚⑹、⑿之间）输出。
图2-1 MC1496内部电路图用1496集成电路构成的调幅器电路图如图2－2所示，图中VR8用来调节引出脚①、④之间的平衡，VR7用来调节⑤脚的偏置。
器件采用双电源供电方式（＋12V，－9V），电阻R29、R30、R31、R32、R52为器件提供静态偏置电压，保证器件内部的各个晶体管工作在放大状态。
《通信电子线路》实验报告
输入信号Vi（mv）TP3
200mv
输入信号fs（MHz）
输出信号Vo（v）TP1
增益（dB）
通频带特性测试:（1）
输入信号fs（KHz）
465KHz
输入信号Vi（mv）TP6
50
100
150
200
输出信号Vo（v）TP7
增益Avo（dB）
动态曲线： 幅度-频率特性曲线：
（2）调节输入信号频率，测试并计算出。
二极管双平衡混频器的基本工作原理是利用二极管伏安特性的非线性。众所周知，二极管的伏安特性为指数律，用幂级数展开为
当加到二极管两端的电压v为输入信号VS和本振电压VL之和时，V2项产生差频与和频。其它项产生不需
要的频率分量。由于上式中u的阶次越高，系数越小。因此，对差频与和频构成干扰最严重的是v的一次方项（因其系数比v2项大一倍）产生的输入信号频率分量和本振频率分量。
由图2-2（a）和（b）可以看出，VL单独作用在RL上所产生的ωL分量，相互抵消，故RL上无ωL分量。由VS产生的分量在VL上正下负期间，经D3产生的分量和经D4产生的分量在RL上均是自下经上。但在VL下正上负期间，则在RL上均是自上经下。即使在VL一个周期内，也是互相抵消的。但是VL的大小变化控制二极管电流的大小，从而控制其等效电阻，因此VS在VL瞬时值不同情况下所产生的电流大小不同，正是通过这一非线性特性产生相乘效应，出现差频与和频。
输入信号fs（MHz）
输出信号Vo（v）TP1
增益（dB）
调节输入信号频率，测试并计算出。
谐振曲线的矩形系数测试：
（1）调节信号频率，测试并计算出。
（2）计算矩形系数。
（1）用示波器观测TP6，调节①号板信号源模块，使之输出幅度为150mV、频率为465KHz正弦波信号。
通信电子电路实验报告
一、实验目的1. 了解通信电子电路的基本组成和工作原理。
2. 掌握通信电子电路的基本实验技能和操作方法。
3. 培养分析问题和解决问题的能力。
二、实验仪器与设备1. 信号发生器2. 示波器3. 数字万用表4. 通信电子电路实验板5. 连接线三、实验原理通信电子电路是现代通信系统中的核心组成部分，其主要功能是将信号进行调制、放大、解调等处理，以实现信号的传输。
本实验主要涉及以下通信电子电路：1. 模拟调制解调电路：将模拟信号进行调制和解调，实现信号的传输。
2. 数字调制解调电路：将数字信号进行调制和解调，实现信号的传输。
3. 放大电路：对信号进行放大，提高信号的传输质量。
四、实验内容1. 模拟调制解调电路实验（1）实验目的：掌握模拟调制解调电路的原理和操作方法。
（2）实验步骤：① 按照实验电路图连接实验板。
② 将信号发生器输出的信号接入调制电路的输入端。
③ 使用示波器观察调制电路的输出波形。
④ 改变调制电路的参数，观察输出波形的变化。
⑤ 将调制电路的输出信号接入解调电路的输入端。
⑥ 使用示波器观察解调电路的输出波形。
⑦ 改变解调电路的参数，观察输出波形的变化。
2. 数字调制解调电路实验（1）实验目的：掌握数字调制解调电路的原理和操作方法。
（2）实验步骤：① 按照实验电路图连接实验板。
② 将信号发生器输出的信号接入调制电路的输入端。
③ 使用示波器观察调制电路的输出波形。
④ 改变调制电路的参数，观察输出波形的变化。
⑤ 将调制电路的输出信号接入解调电路的输入端。
⑥ 使用示波器观察解调电路的输出波形。
⑦ 改变解调电路的参数，观察输出波形的变化。
3. 放大电路实验（1）实验目的：掌握放大电路的原理和操作方法。
（2）实验步骤：① 按照实验电路图连接实验板。
② 将信号发生器输出的信号接入放大电路的输入端。
③ 使用示波器观察放大电路的输出波形。
④ 改变放大电路的参数，观察输出波形的变化。
⑤ 使用数字万用表测量放大电路的增益。
通信电子线路实训个人总结
通信电子线路实训个人总结引言通信电子线路实训是我大学期间的一门重要实践课程。
通过这门课程，我学习了通信电子线路的基本原理和设计方法，并且通过实际操作锻炼了自己的实践能力。
在整个实训过程中，我积累了许多宝贵的经验，也发现了自己的不足之处，本文将对整个实训过程进行总结。
实训内容通信电子线路实训主要涉及的内容包括理论学习和实际操作两个方面。
在理论学习阶段，我们学习了电子线路中常见的基本元器件、电路拓扑结构以及信号传输原理等基础知识。
在实际操作阶段，我们通过实验台上的设备进行了一系列实验，包括放大电路的设计、滤波电路的设计、调制解调电路的实现等。
实训收获知识与技能通过通信电子线路实训，我对电子线路的基本知识有了更深入的理解。
通过实践操作，我掌握了电子线路设计、调试和测量的基本方法，学会了使用示波器、信号发生器等设备进行实验。
我也学习了一些实用的技能，比如焊接、线缆连接等。
团队合作能力在实训过程中，我们需要与同组的同学进行协作，共同完成实验任务。
通过与他们的交流与合作，我发现了团队合作的重要性。
每个人都有不同的优势和经验，只有合理分工，共同努力，才能取得更好的成果。
实践能力通信电子线路实训是一个实践性很强的课程，通过实际操作，我提高了自己的实践能力。
在实验中，我们需要亲自搭建电路，进行调试和测试，经常会遇到各种问题，需要我们自己动手解决。
通过这样的实践，我不仅提高了对电子线路的理解，也锻炼了自己的问题解决能力。
不足与改进在通信电子线路实训过程中，我也发现了一些问题和不足之处。
首先，我觉得自己在理论知识的掌握上还存在一些欠缺，有时候不够深入理解一些概念和原理。
其次，我在实际操作中也经常会遇到一些问题，有时候需要花费较长的时间去解决。
对于这些问题，我意识到需要更多的实践，加强对基础知识的理解和应用。
此外，团队合作方面，我觉得自己有时候缺乏主动性，需要更加积极主动地与团队合作伙伴进行沟通和协作。
结论通过通信电子线路实训，我在知识与技能、团队合作能力和实践能力等方面都有了一定的提升。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.1LC 正弦波振荡器仿真实验
1， 电容三点式震荡回路测量 (1) 121100nF,C 400n ,10m C F L H ===
(2) 121100nF,C 400n ,4m C F L H ===
（3）121100n ,900n ,5mH C F C F L ===
数据表格：
实验数据与理论值间的差异分析： 理论值: 增益：2
1
1C A F C =
= 分别算得三种情况下增益A 应为4,4,9 测量值与理论值相差不大，分别为3.99,3.91,9.04基本可认为是读数误差了。
谐振频率: 0f =
=
分别算得三种情况下谐振频率为5.627KHZ ，8.897KHZ ，7.503KHZ ，实际测得谐振频率分别为5.959KHZ ，8.975KHZ ，7.983，大致相等，其误差也可以认为是振荡器的输出的微小变化所引起。
相位差：
理论上都应为放大器的输出电压U O 与输入电压U i 反向，即0()180A ϕω=,实际测得主要为167.62，170.9，174.9，频率的误差和读数误差，计算累计导致。
2， 电感三点式震荡回路测量
（1）1225,100,200L mH L H C nF μ===
(2) 1225,100,90L mH L H C nF μ===
（3）1223,100,100L mH L H C nF μ===
数据表格：
实验数据与理论值间的差异分析： 理论值: 增益： 1
2
L A L =
分别算得三种情况下增益A
应为50,50,30, 测量值与理论值相差不大，分别为50.0,50.2,30.2基本可认为是读数误差了。
谐振频率： 0122f L L L M =
=++
忽略其互感系数，分别算得理论值应为4.983KHZ,7.429KHZ,9.040KHZ,实际测得谐振频率分别为5.008KHZ, 6.959KHZ,9.008KHZ ，大致相等，其误差也可以认为是振荡器的输出的微小变化所引起。
相位差：
理论上都应为放大器的输出电压U O 与输入电压U i 反向，即0()180A ϕω=，实际测得为181.68,177.47,181.54，主要为频率的误差和读数误差，计算累计导致。
思考和分析
1、1、根据电容三点式振荡电路的测量数据表格，回答：
（1）分析电感值L1
改变对谐振频率有何影响？
（2）分析电容值C2改变对放大器的电压增益和振荡频率有何影响？ （3）放大器输入输出端信号的相位差为多少，是否满足正反馈要求？ 答：（1）理论分析，0f =
=
，电感值L 1变大，谐振频率变小， 实
际测得的确如此，由表中前两组数据可知。
(2)理论分析：增益：2
1
1C A F C =
=，电容值C 2变大，增益变大， 0f =
=
，电容值C 2变大，谐振频率变小，实际测得符合，由表
中 后两组数据可知。
（3）放大器输入输出端信号的相位差为180，又Uf 和0U 相位相反，所以 Uf 和Ui 同向，满足正反馈要求。
2、 根据电感三点式振荡电路的测量数据表格，回答： （1）分析电容值C2改变对谐振频率有何影响？
（2）分析电感值L1改变对放大器的电压增益和振荡频率有何影响？ （3）放大器输入输出端信号的相位差为多少，是否满足正反馈要求？ 答：(1)
理论分析，0122f L L L M =
=++，电感值L1变大，谐振频率变小，实
际测得的确如此，由表中后两组数据可知。
(2)理论分析：增益：1
2
L A L =
，电容值C 2变大，增益不变，
0122f L L L M =
=++ ，电容值C 2变大，谐振频率变小，实际测得符合，由
表 中前两组数据可知。
（3）放大器输入输出端信号的相位差为180，又Uf 和0U 相位相反，所以 Uf 和Ui 同向，满足正反馈要求。
3、影响电容、电感三点式振荡频率的主要因素是什么？
答：电容三点式：0f =
=
电感三点式：0122f L L L M =
=++
可见影响两种振荡器振荡频率的因素主要是：回路电容和电感。
此外：晶体管输入输出电容分别和两个回路电抗元件并联，影响回路的等效电抗元件参数，从而影响振荡频率。
