JKWF分相智能无功补偿控制器

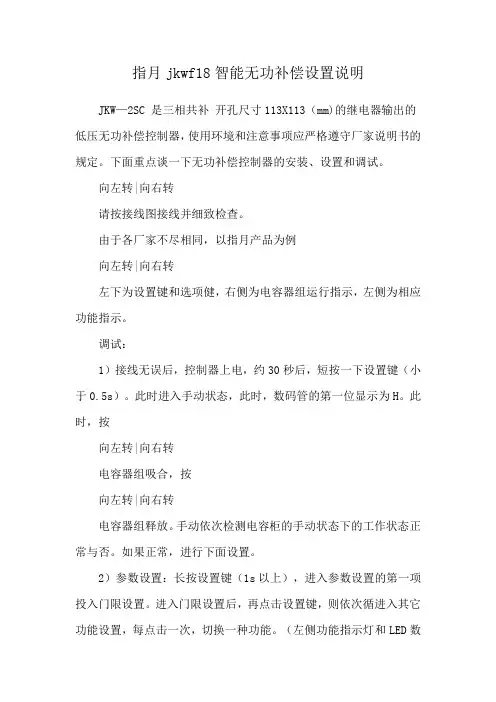

指月jkwf18智能无功补偿设置说明
指月jkwf18智能无功补偿设置说明JKW—2SC 是三相共补开孔尺寸113X113（mm)的继电器输出的低压无功补偿控制器，使用环境和注意事项应严格遵守厂家说明书的规定。
下面重点谈一下无功补偿控制器的安装、设置和调试。
向左转|向右转请按接线图接线并细致检查。
由于各厂家不尽相同，以指月产品为例向左转|向右转左下为设置键和选项健，右侧为电容器组运行指示，左侧为相应功能指示。
调试：1）接线无误后，控制器上电，约30秒后，短按一下设置键（小于0.5s）。
此时进入手动状态，此时，数码管的第一位显示为H。
此时，按向左转|向右转电容器组吸合，按向左转|向右转电容器组释放。
手动依次检测电容柜的手动状态下的工作状态正常与否。
如果正常，进行下面设置。
2）参数设置：长按设置键（1s以上），进入参数设置的第一项投入门限设置。
进入门限设置后，再点击设置键，则依次循进入其它功能设置，每点击一次，切换一种功能。
（左侧功能指示灯和LED数码管有相应指示）。
当选定某种功能后，松开设置键，操作上下箭头，对该项功能进行参数设置。
所有设置完成后长按设置键，控制器进入自动运行状态。
（注意：若参数设置后30秒内没有操作，控制器将自动转换为自动运行状态，但此时设置的参数没有保存）向左转|向右转向左转|向右转注：代码--LED数码管显示的数码。
3）投入门限/切除门限：顾名思义就是什么时候投入电容，什么时候切除电容。
一般投入门限设置在0.8-0.85，切除门限设置在0.98-1。
4）延时预置：根据补偿要求设置电容器组投入的延迟时间，延迟时间短，补偿跟随快，补偿效果好，但对于电容柜的使用寿命和安全存在一定影响。
所以，应该合理设置延迟时间，建议选择30秒以上120秒以下。
5）过压预置：这是一个保护措施，即：超过预置的电压值，无论无功和功率因数数值多少，控制器都不会投入电容器组。
以保护供电线路和用电设备的安全。
按国家电能标准C级计算：电压波动上限+10%，所以，过压设置对于0.4KV电网，不得高于440V。
JKGF 系列无功功率自动补偿控制器使用说明书
JKGF 系列无功功率自动补偿控制器使用说明书使用条件1 海拔高度不超过 2500 米，(特殊要求协商定货)。
2 环境温度 - 25℃ ～+ 70℃。
3 空气湿度在40℃ 时不超过 90%。
4 周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。
5 安装地点无剧烈振动，无雨雪侵蚀。
6 电压波动范围不大于± 20%。
技术参数1. 基本参数额定工作电压电流取样输入阻抗输出触点容量介电强度净重采用循环投切方式50HZ50HZ交流交流220V 或 380V＜5A＜Ω220V 7A、380V 5A4000 V约 1.0 Kg符合 JB / T 9663 - 1999, DL/ T 597 - 1996 标准2. 控制器整定值及可调范围稳定工作范围投入门限 (滞后) ～(滞后)(滞后) ～ (滞后)240 V / 415 V230 ～ 265V / 400 ～ 460V6%% ～ 20%连续可调连续可调连续可调过电压保护欠电流封锁延时时间40 ± 5S5 ～ 90S连续可调参数调整在右盖内，手动开关在左盖内。
安装接线1.安装将固定附件的挂钩插入侧面孔内，旋附件上螺钉即将控制器固定在屏上。
2.接线标号接线内容UsIsV1 ～ 10电压取样电流取样交流接触器电源总线输出控制线，四路接 1 ～ 4，十路接 1 ～ 10。
接线注意1.取样电压 Us 必须按控制器额定电压连接。
2.取样电流 Is 必须取总负荷电流线，不得取自电容屏。
3.取样电压 Us 为 220V 时，Us 必须与取样电流 Is 同相。
（见图3）取样电压为 380V 时，Us 必须接非取样电流相的其它两相。
（见图4）4.动态型快速补偿，直接控制动态复合开关。
（见图5）5.上电网运行，功能开关应拨到“运行”档，在“欠流”灯不亮时，如果COSφ 表指示超前，请交换取样电流两根线。
接线图图 3 取样电压 220V图 4 取样电压 380V图 5 动态型试验与调整1 . 功能开关拨在“试验”档时，只有电压信号，就能自动作快速循环投切动作，可方便地检查外接线路。
JKW无功功率自动补偿控制器简介
JKW无功功率自动补偿控制器一、概述Jxw系列无功功率自动补偿控制器依据《DL/T597-1996低压无功补偿控制器仃货技术条件》、采用LCD液晶中文显示器、先进的单片机技术研制而成。
该控制器具有实时监测电网参数、设置参数、无功补偿、数据记录、存储、通讯、抄表及保护警示等功能，其结构合理，性能可靠，性价比高，安装操作方便，适用于交流0.4kV, 50Hz低压配电系统监测及无功补偿控制。
二、使用条件环境温度：-25～55℃相对湿度：40℃时20%-90%二、大气压力：79.5kPa-106kPa（海拔不超过2000 m )。
环境条件：周围介质无爆炸危险、无足以损坏绝缘及腐蚀金属的气体，无导电尘埃。
三、结构JKW系列无功功率自动补偿控制器外壳采用优质阻燃ABS工程塑料一次注塑而成，嵌入式结构。
外形尺寸：144mm×144mm×80mm（嵌入深度），安装开孔尺寸：138mm×138mm四、基本功能1、显示功能采用低功耗LCD液晶中文显示屏，可实时监测电网有关参数，显示设置参数、工作状态等。
1)可实时显示三相电压、三相电流、三相功率因数、三相有功／无功功率、谐波、电容器投切状态和故障警示。
2)可显示设备编号、过压保护、延时时间、电流变比、电容器的路数、每路电容容量、编码方式、投入门限、切除门限等设置参数。
2、设置功能1)可直接设置设备编号、过压保护、延时时间、电流变比、电容器的路数、每路电容容量、编码方式、投入门限、切除门限等参数。
2)可通过抄表器设置统计电压上／下限值、欠压保护值、电压谐波崎变率超限值及系统时间。
3)设置参数自动记忆，失电不丢失。
3、无功补偿功能1)取样物理量为无功功率、无投切振荡、无补偿呆区。
2)具有手动投切和自动投切两种运行方式。
3)具有循环投切和编码投切两种投切功能。
4）投切方式可采用全Y、全△或Y+△接法。
5)控制输出能适应电子开关、交流接触器、智能电子复合开关或真空接触器等不同投切元件。
德力西 JKL5CV JKL2CV 智能无功功率自动补偿控制器 说明书
JKL5CV/JKL2CV智能无功功率自动补偿控制器使用说明书符合标准：JB/T 9663安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1概述1.1使用说明本说明书详细地介绍安装、调试、工作参数、菜单操作等内容，用户在使用之前必须仔细阅读此说明书，必须由专业的电工进行安装；安装前要确保产品、使用设备各部分无电，才可以进行操作，杜绝带电操作，以防人体触电。
1.2使用范围适用于低压配电系统电容器补偿装置的自动调节，使功率因数达到用户预定状态，提高电力变压器的利用功率，减少线损，改善供电的电压质量。
2功能特点1.以基波无功功率计算投切电容容量，可避免任何形式的投切震荡，并在有谐波的场合下，能正确显示功率因数。
2. 功率因数测量精度高，显示范围宽。
3. 实时显示基波功率因数。
4. 实时显示电压畸变率及电流畸变率。
5. 具有多种编码输出方式供用户选择。
6.最多可选配12个控制回路的输出。
7.人机界面友好操作方便。
8.各种控制参数全数字可调，使用方便。
9.具有自动运行与手动运行两种工作模式。
10.具有过电压和欠电压保护功能。
11.具有电压谐波超标保护功能。
12.具有断电保护功能数据不丢失。
13.电流信号输入阻抗低≤ 0.01Ω。
14.通讯功能可选。
特殊说明：与光伏发电混用场合，需要将光伏接入点置于该互感器前端，互感器下端只包括负载电流+电容电流，不能包括光伏。
3使用条件1.海拔高度≤2000米（特殊要求协商确定）。
2.周围空气温度 -25℃～+40℃。
3.相对湿度，在40℃时不超过50%；20℃时不超过90%。
4.周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。
5.安装地点无剧烈震动4技术数据额定工作电压：AC 380V(JKL5CV)或AC 220V(JKL2CV)额定工作电流：AC 0～5A额定工作频率：45Hz～65Hz显示功率因数：滞后0.001～超前0.001测量无功功率：0～9999kvar测量有功功率：0～9999kW测量视在功率：0～9999kVA欠压保护值：AC 300V或AC 170V输出触点容量：AC220V 5A 阻性，AC380V 3A 阻性灵敏度：50mA整机消耗功率：10VA显示：4位红色数码管外型尺寸：122mm×122mm开孔尺寸：112mm×112mm安装方式：嵌入式安装倒齿附件固定连接方式：接线端子螺丝固定防护等级：外壳IP30，操作面板IP405面板功能介绍5.1指示灯说明1.1～12路电容投入指示灯；2.A/M 手动/自动运行指示灯：常亮时表示自动运行，熄灭时表示手动运行。
JK系列智能无功功率自动补偿控制器
JK系列智能无功功率自动补偿控制器五、操作说明1.功能选择数码管（LED）第一位显示功能代码，根据代码表，在自动时若按菜单键小于0. 5S则直接进入手动状态若超过1S则可以循环选择扫有功能代码。
（见代码表）2.参数修改▲当你选定某种功能代码后，释放菜单键，按▲键参数增加，按▼键参数减少，参数修改后，释放按键，30S内操作菜单键切换都自动状态，这时候新参数将会自动保存，若是在30S内无按键操作则控制器会返回自运状态，这时候修的参数将不能保存。
3.手动运行自动时点击菜单可以直接进入手动运行状态，第一位LED显示“H”，按▲键手动投入；按▼键手动切除。
4.参数代码表代码代码含义数码显示内容操作▲或▼备注A 自动运行电网功率因数操作无效1.操作菜单、▲ ▼键时，按住按钮时间必须超0.5秒才有效。
2.在代码为b-l等六种状态时，30S内无按键操作均可自动返回自动运行状态。
3.在代码为U、P、H等三种状态时，必须通过操作菜单键，才能切换到自动运行状态。
4.在R、U、P三种状态时，控制器自动控制电容的投切动作，面板上也会有相应的指示。
B 投入门限功率因数投入点0.80~0.99供选定C 时间设置延时时间设置值1~250s供选定D 过压设置过压电压设置值230~330V/400~500V供选定E C/K设置电容除以电流变化0.10~1.00供选定F 切除门限功率因数切除点0.001~0.90供选定L 路数设置输出回路数设置值1~12路供选定U 显示电压取样电压值（伏）操作无效P 显示电流取样电流值（安）操作无效H 手动运行电网功率因数电容器组将依次投入或切除六、接线图JKW5C、JKL5C、JKL5B、JKL5A1）取样电压380V2）Ub、Uc电压信号输入端3）Ia、In电流信号输入端4）V控制输出端子公共端5）1-12为12路输出端子6）如接触器为380V，P点接B或C；如接触器为220V，P点接N相7）J、V接线允许互相调换。
JKF系列低压无功补偿控制器说明书
JKF系列低压无功补偿控制器说明书JKF系列低压无功补偿控制器说明书第一章：产品概述1.1 产品简介1.2 产品特点1.3 适用范围第二章：产品结构与安装2.1 产品结构2.2 安装步骤2.3 安装要求2.4 接线图示第三章：控制器参数设置3.1 参数设置介绍3.2 基本参数设置3.3 高级参数设置第四章：控制器操作与显示4.1 操作面板介绍4.2 控制器状态显示4.3 操作指南第五章：控制器功能说明5.1 无功补偿原理5.2 控制方式5.3 过载保护功能5.4 过压保护功能5.5 欠压保护功能第六章：控制器维护与故障处理6.1 维护注意事项6.2 故障排除方法6.3 常见问题解答第七章：技术参数7.1 产品规格7.2 输入参数7.3 输出参数7.4 操作环境要求第八章：附件8.1 产品附件清单8.2 附件使用方法第九章：法律名词及注释9.1 法律名词解释9.2 相关法规说明本文档涉及附件：附件1：接线图示附件2：产品规格表附件3：产品附件清单本文所涉及的法律名词及注释：1：低压供电系统：指电压在1000V以下的供电系统。
2：无功补偿：通过调节无功功率来提高电能质量和利用效率的技术手段。
3：过载保护：在电路超载时，自动切断电源，保护设备安全运行的功能。
4：过压保护：在电压超过额定值时，自动切断电源，保护设备安全运行的功能。
5：欠压保护：在电压低于额定值时，自动切断电源，保护设备安全运行的功能。
无功功率自动补偿控制器使用说明书
1、应注意的问题本产品在安装、接线及调试时应按照本手册所规定的方式和步骤进行，同时须注意控制器后部的接线图和端子图标号。
当控制器外壳有明显损坏或显示功能故障时，不得继续安装使用，请与产品供货商联系。
控制器的安装必须遵照所有有关的安全操作规程，必须通过正确的接线和电线尺寸来保证操作的安全性和运行的可靠性以及测量的准确性。
电源输入，CT二次侧，均会产生危害人身安全的高电压，在操作时应小心，严格遵守用电安全操作规程。
只有专业人士才能按照说明和安全规范对本设备投入使用。
2、产品特点2．1全数字化设计，交流采样，人机界面采用大屏幕LCD中文液晶显示器。
2．2秉承以人为本的设计理念，模块化组装，外观流线设计。
2．3可实时显示A、B、C各相功率因数、电压、电流、有功功率、无功功率、电压总谐波畸变率、电流总谐波畸变率、频率、电容输出显示及投切状态报警等信息。
2．4设置参数中文提示，数字输入。
2．5电容器控制方案支持三相补偿、分相补偿、综合补偿方案，可通过菜单操作进行设置控制方案。
2．6电容器投切控制程序支持等容/编码（1：2、 1：2：3、 1：2：4：8…）及模糊控制投切方式。
2．7具有手动补偿/自动补偿两种工作方式。
2．8取样物理量为无功功率，具有谐波测量及保护功能。
2．9控制器具有RS-485，MODBUS标准现场总线通讯接口，方便接入智能开关柜系统。
选配定制的工厂配电监测系统管理软件，装入用户计算机系统，与控制器通讯口连接，即可在计算机显示器观察现场实时数据及用户系统的历史负荷曲线和报表，为用户节能降耗提供快捷方便的现场数据。
3、控制器外观正面视图1 产品名称2 LCD液晶显示屏3 手动/自动切换按键4 参数设置按键5 上翻按键6 下翻按键7 公司名称 8 相别按键右面视图1 安装固定夹2 自攻螺丝4 控制输出接线端子背面视图1 接线图标签顶视图1 规格型号标签2 安装固定夹×24、主要技术参数4．1环境条件1.海拔高度：≤2500m2.工作温度：－20℃～＋60℃3.存储温度：－25℃～＋70℃4.周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在，安装地点无剧烈振动、无雨雪侵蚀。
JKGF 系列无功功率自动补偿控制器使用说明书
JKGF 系列无功功率自动补偿控制器使用说明书使用条件1 海拔高度不超过 2500 米，(特殊要求协商定货)。
2 环境温度 - 25℃ ～+ 70℃。
3 空气湿度在40℃ 时不超过 90%。
4 周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。
5 安装地点无剧烈振动，无雨雪侵蚀。
6 电压波动范围不大于± 20%。
技术参数1. 基本参数额定工作电压电流取样输入阻抗输出触点容量介电强度净重采用循环投切方式50HZ50HZ交流交流220V 或 380V＜5A＜Ω220V 7A、380V 5A4000 V约 1.0 Kg符合 JB / T 9663 - 1999, DL/ T 597 - 1996 标准2. 控制器整定值及可调范围稳定工作范围投入门限 (滞后) ～(滞后)(滞后) ～ (滞后)240 V / 415 V230 ～ 265V / 400 ～ 460V6%% ～ 20%连续可调连续可调连续可调过电压保护欠电流封锁延时时间40 ± 5S5 ～ 90S连续可调参数调整在右盖内，手动开关在左盖内。
安装接线1.安装将固定附件的挂钩插入侧面孔内，旋附件上螺钉即将控制器固定在屏上。
2.接线标号接线内容UsIsV1 ～ 10电压取样电流取样交流接触器电源总线输出控制线，四路接 1 ～ 4，十路接 1 ～ 10。
接线注意1.取样电压 Us 必须按控制器额定电压连接。
2.取样电流 Is 必须取总负荷电流线，不得取自电容屏。
3.取样电压 Us 为 220V 时，Us 必须与取样电流 Is 同相。
（见图3）取样电压为 380V 时，Us 必须接非取样电流相的其它两相。
（见图4）4.动态型快速补偿，直接控制动态复合开关。
（见图5）5.上电网运行，功能开关应拨到“运行”档，在“欠流”灯不亮时，如果COSφ 表指示超前，请交换取样电流两根线。
接线图图 3 取样电压 220V图 4 取样电压 380V图 5 动态型试验与调整1 . 功能开关拨在“试验”档时，只有电压信号，就能自动作快速循环投切动作，可方便地检查外接线路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3．测量精度
电压：±0.5% 电流：±0.5% 功率因数：±1.0% 有功功率：±2.0% 无功功率：±2.0%
第 6 页
七、安装调试
1．安全提示
1)电源输入和 CT 二次侧均会危害人身安全，所以操作人员在安装、调试及检修时必须遵 照有关的安全操作规程，以确保人身设备安全。 接线时应选择合适的线径， 并严格按照接线图进行正确接线、 以保证操作的安全性和可靠 性。 �电压信号线兼作电源输入，所以安装位置应尽量远离高压电及大电流载体，以 减少电磁干扰。 �电流信号线宜选用大于 1.5mm2 的单股铜导线、且导线尽可能短。 �接点输出容量为 DC12V、60mA，其连线应尽量远离输入回路、高电压和大电流 载体。 2)送电之前应仔细检查，确认装置已可靠接地。 3)检修和调换控制器时，必须先切断电源，然后将电流互感器的电流信号线短接。 4)带电采集、设置数据时，均不得接触带电部分，以确保人身设备安全。
5．超限及故障警示功能
当电网出现故障或某个参数超限时，报警指示“ 数超限。 ”点亮，且超限项闪烁提示某个参
第 5 页
六、技术参数
1．基本参数
电源电压：AC220V±20% 取样电压：AC175V－265V 取样电流：≤5A 本机功耗：≤18W 灵敏度：≥100mA 50Hz±5%
2. 控制参数
电流变比：1－1000 过压设置：230V－280V 欠压设置：180V－210V 谐波电压设置：1%－25% 谐波电流设置：1%－100% 目标功率因数：0.8-1.00 投切门限：0.5－1.2 投切延时：0.02S－600S 单相电容路数：1－4 路 三相电容路数：1－12 路 电容容值：0－200Kvar 步长 1 步长 0.1 步长 1V 步长 1V
2. 安装与接线
将控制器装入装置面板开孔 （113mm×113mm） 内， 再将安装卡推进控制器左右侧卡槽内， 再紧固螺钉，将控制器固定在装置面板上。 接线图示见图 1。 JKWF-12 型接线图示如下： JKWF-16 型接线图示如下：
第 7 页
注：① 因投切器件不同，K1－K12 及 COM 点的接线方式请参照下表: 投切元件 无涌流投切器 可控硅（TSC 模块） K1－K12 端子 接元件 O1 端 接 TSC 触发模块的 O1 端 COM 端 接元件 C1 端 接 TSC 触发模块的 DC+12V 端
第 2 页
目
录
一、产品概述................................................................................................................................... 3 二、使用条件................................................................................................................................... 4 三、型号说明 ................................................................................................................................. 4 四、产品外形及安装尺寸............................................................................................................... 4 五、基本功能................................................................................................................................... 5 1. 显示功能..................................................................................................................... 5 2. 设置功能..................................................................................................................... 5 3. 无功补偿功能............................................................................................................. 5 4. 保护功能..................................................................................................................... 5 5. 超限及故障警示功能................................................................................................. 5 六、技术参数................................................................................................................................... 6 1. 基本参数..................................................................................................................... 6 2. 控制参数..................................................................................................................... 6 3. 测量精度..................................................................................................................... 6 七、安装调试................................................................................................................................... 7 1． 安全提示................................................................................................................... 7 2． 安装与接线............................................................................................................... 7 3． 调试说明................................................................................................................... 9 八、开箱检查................................................................................................................................. 14 九、简单故障排除......................................................................................................................... 14
第 3 页
一、产品概述
本产品符合《JB/T9663－1999》标准。其人机界面采用大屏幕 LCD 中文液晶显示器， 并 集先进的单片机技术为核心。其安装操作方便，适用于交流 0.4KV、50Hz 低压配电系统无功 补偿控制。 该控制器具有实时监测 A、B、C 相的电网各项参数、谐波保护、无功补偿、及保护警示 等功能。
第 4 页
五、基本功能
1．显示功能
采用低功耗 LCD 液晶中文显示屏， 可实时显示 A 相、B 相、C 相功率因数、电压、电流、 无功、有功、频率、谐波电压、谐波电流、电容器投切状态和故障警示等电网参数， 工 作状态等。
2．设置功能
1）可直接设置电流变比、过压保护、欠压保护、谐波电压设置、谐波电流设置、目 标功率因数、投切门限、控制延时、电容配置等设置项。 2）设置参数自动记忆、掉电不丢失。
F 型智能无功补偿控制器） JKWF （JKW
上海礼经电器有限公司
第 1 页
引
言
诚挚的感册， 以免造成 误操作。 这将为您节约宝贵的时间。
由于产品升级、版本更新，本手册所述内容可能无法完全涵盖。如有 错误、遗漏等不当之处，敬请各位用户谅解。
二、使用条件
海拔高度：≤2500 米 环境温度：-20℃ － +70℃ 相对湿度：40℃时 20%－90% 大气压力：79.5Kpa－106KPa 环境条件：周围介质无爆炸危险，无足以损坏绝缘及腐蚀金属的气体，无导电尘埃， 安 装地不易剧烈振动，无雨雪侵蚀。
三、型号说明
