智能流量积算仪说明书
通用型智能流量积算仪使用说明
二、仪表硬件框图：
1、主框图
实时时钟。
16 位 A/D 转换
看门狗、复位电路。
海量存储器（16M 字节）
LED 指示灯：6； 仪表箱防盗开、关，电动 阀全开、全关，RXD，TXD
128×64 液晶汉字显示（背光）
6 个按键。
CPU
自检电路：
电源：线性电源；多级滤 波，多级防雷； 输出：+12V，200mA；
省投资； 容错功能：温度、压力/密度补偿测量信号异常时，用对应的手动设定值进
行补偿运算； 循环显示功能，为监视多个过程变量提供方便； 流量再发送功能，输出流量的电流信号，更新周期 1 秒，满足自动控制需要； 仪表时钟和定时自动抄表功能、打印功能，为计量管理提供方便； 丰富的自检和自诊断功能使仪表更易于使用和维护； 三级密码设定可防止未经授权的人员改变已设定的数据； 仪表内部不设任何电位器、编码开关等可调器件，从而提高仪表的耐震性、
5.8 调试界面
瞬时流量 介质压力 瞬时热量 流量电流值 压力电流值
6、蓄菜电池单电压
OK GR IC ↓ ○
Q: 0.421 ρ: 2.343 P: 0.394 T: 199.66 H: 1177.28 h: 2790.81
QI: 0.000 PI: 7.947 V1: 12.917
TI: 0.000 QF: 50.0 V2: 21.513
Q：0.421
H：1177.28
T：199.6
P： 0.39
查询：
掉确电认记键 录
掉电记录： 015/0015
掉电时间 2009-02-28
21:51:32
和可靠性； 通讯功能：能通过多种通讯方式与上位计算机进行数据通讯，组成能源计量网络系

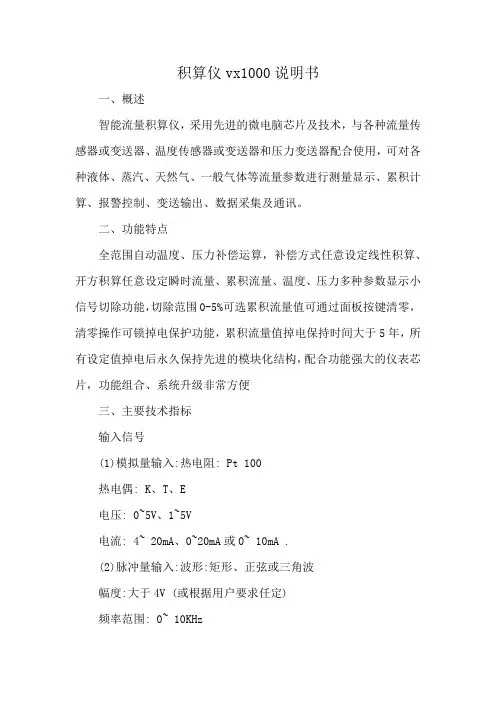

积算仪vx1000说明书
积算仪vx1000说明书一、概述智能流量积算仪，采用先进的微电脑芯片及技术，与各种流量传感器或变送器、温度传感器或变送器和压力变送器配合使用，可对各种液体、蒸汽、天然气、一般气体等流量参数进行测量显示、累积计算、报警控制、变送输出、数据采集及通讯。
二、功能特点全范围自动温度、压力补偿运算，补偿方式任意设定线性积算、开方积算任意设定瞬时流量、累积流量、温度、压力多种参数显示小信号切除功能，切除范围0-5%可选累积流量值可通过面板按键清零，清零操作可锁掉电保护功能，累积流量值掉电保持时间大于5年，所有设定值掉电后永久保持先进的模块化结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便三、主要技术指标输入信号(1)模拟量输入:热电阻: Pt 100热电偶: K、T、E电压: 0~5V、1~5V电流: 4~ 20mA、0~20mA或0~ 10mA .(2)脉冲量输入:波形:矩形、正弦或三角波幅度:大于4V (或根据用户要求任定)频率范围: 0~ 10KHz基本误差: 0.5%FS或0.2%FS+1个字分辨力:1/20000、14位A/D 转换器显示方式:上排四位数码管显示瞬时流量，下排八位数码管显示累积流量采样周期: 0.5S报警输出:瞬时流量或累积流量二限报警，继电器输出触点容量AC220V/3A变送输出: 4~ 20mA、0~10mA、1~5V、0~5V精度: +0.3%FS通讯输出:接口方式- -隔离串行双向通讯接口RS485/RS422/RS232/Modem波特率一-300~9600bps内部自由设定馈电输出: DC24V/50mA 电源:开关电源85~ 265VAC功耗 4W以下使用环境:环境温度: 0~50°C相对湿度: <85%RH。
智能流量积算仪使用说明书综述
ATLS-7 智能流量积算仪使用说明书承德市安泰仪表厂目录一、概述 1二、仪表的主要技术指标及性能 1三、仪表工作原理 2四、仪表型号说明 5五、仪表面板示意图及说明 6六、仪表操作使用说明7七、仪表的软件组态9八、接线端子说明15在您使用本仪表之前请详细阅读本说明一、概述ATLＳ— 7 流量积算仪可以接收来自差压变送器、差压流量变送器、涡轮变送器、涡街变送器等信号，构成流量检测系统。
根据系统构成，本仪表可以对流量进行压力和温度补偿，对流量进行精确计量。
广泛用于化工、石油、电厂等行业的一般气体、饱和蒸汽、过热蒸汽和各种液体等多种介质场合。
配相应的变送器也可对颗粒物料系统进行计量。
本仪表为全智能流量积算仪，仪表量程用户可以根据需要而设定，仪表输入信号用户可以组态、修改且操作方便，是一种通用性强、适用性广的智能化流量积算仪。
表内配置能可靠的存储在新型存储器内,使仪表设定参数和测量数据在掉电情况下能可靠保护起来，ATLS — 7 流量积算仪还具有对变送器提供直流电源的能力。
ATLS — 7 流量积算仪具有RS-485通讯的能力,采用可挂接128个节点的通讯芯片,接上防雷地线后具有防雷保护功能。
我们有多年生产智能化数字仪表的经验，在仪表的可靠性、稳定性以及数字仪表的抗干扰方面都有自己的特长，基本能适应各种工业场合。
能为用户提供成套设计、安装及调试等服务。
二、仪表的主要技术指标及性能⒈工作环境：温度０~５０℃，相对湿度８５％⒉基本误差：⑴瞬时值误差小于±0.5％±1个字⑵积算值误差小于±0.05％⑶流量瞬时值输出误差小于±0.5％⒊输入信号：⑴模拟流量信号：①4~20mA ②1~5V ③0~10mA( 用户可组态)脉冲流量信号：频率最大为3000Ｈz脉冲宽度大于150μs幅值大于2.5V 小于24V、方波或正弦波提供给流量变送器的电源为DC24V 或DC12V，⑵补偿压力：①4~20mA ②1~5V ③0~10mA( 用户可组态)⑶补偿温度：①4~20mA ②1~5V ③0~10mA ④P t100⑤K ⑥E( 用户可组态)⒋显示方式:⑴瞬时测量值为4 位⑵流量的累积值：①横式仪表为8 位②竖式仪表为7 位⒌流量小信号切除：切除的数值用户可设⒍输入阻抗：①电压信号：> 1MΩ②电流信号：4~20mA、0~10mA为100Ω⒎积算容量：9999999.9 (用户的计量单位)或99999999 (用户的计量单位)⒏流量瞬时值输出：（用户可组态）(1) 0～10mA，负载电阻＜1500Ω(2) 4～20mA, 负载电阻＜750Ω(3) 输出电流精度±0.5%(4) 输出与输入完全隔离⒐上、下限报警：(1) 接点容量为AC220V、2A，具有电火花消除(2) 上、下限设定为全量程任意点⒑供电电源：AC220V±15％、50Ｈz⒒整机重量：1kg⒓整机功耗：15VA⒔外形尺寸：160mm×80mm×250mm（横式）80mm×160mm×250mm（竖式）⒕开孔尺寸：152+1 mm×76+1 mm（横式）76+1 mm×152+1 mm（竖式）三、仪表工作原理⒈仪表工作原理：本仪表采用单片计算机为中央处理器，用大容量存储器作程序存储器，采用8155作信号输入、显示和键盘接口。
智能流量积算仪lks80说明书
智能流量积算仪lks80说明书lks80智能流量积算仪采用PC主板，内置强大的运算功能。
支持全中文界面，可将常用公式进行编写。
能满足日常生产生活的各种计量需求。
使用方便，不受空间限制，只要有数据就能实现快速计算。
支持数据采集、存储、流量转换等功能。
适用于工业场所、计量单位及计量产品的综合测量控制管理。
•1、使用说明使用时，只需将大数值转换为小数值，并保存成文档；将小数值转化为大数值时，通过转换软件对大数值进行处理。
将数据存入数据库中。
数据库界面为全中文显示界面，采用FLASH格式自动编写数据。
可直接编辑和修改数据。
数据库管理中心可设置参数的设置。
•2、产品性能说明l支持数据采集、存储、流量转换等功能，可将常用公式进行编写，并将公式用键盘输入。
l自动完成流量积算及存储工作，并自动存储所有数据至RS485通讯接口，可实时传输至通讯网络。
l流量计安装时，须按相关安装说明操作。
l流量计安装后，应定期检查流量积算仪安装质量的情况。
若有脱落现象，应及时维修更换。
l流量计运行期间需定期保养，以保持流量计测量精度和稳定性。
l安装前必须仔细检查流量计是否存在故障隐患。
•3、产品使用注意事项：l流量积算仪严禁与易燃易爆物品、强腐蚀性物质及腐蚀性气体接触，防止触电、因爆炸而引起的人身伤害；l不允许在有水或水蒸气的情况下使用；l流量计正常工作时，不得接任何电气设备；l仪器在使用中出现故障，请与本公司联系，我们将派专业人员进行维修；l 当仪表连续显示2小时以上温度不变且无明显温度变化时，说明仪表已失效需重新更换新的仪表，否则仪器损坏无法修复。
l流量计出现报警时，请注意可能有金属异物进入并需要立即停机取出物更换合格配件。
l流量计出现过热现象时应立即停止使用（如温度超过200℃）。
F2000X升级型流量积算仪说明书
智能流量显示积算仪使用说明
智能流量显示积算仪使用说明
智能流量显示积算仪是一种用于检测流体的流量和积算流量的仪器。
它采用先进的智能技术，具有高精度、可靠性强、操作简单等特点，广泛应用于工业生产、农业灌溉、环境监测等领域。
本文将详细介绍智能流量显示积算仪的使用方法和注意事项。
一、仪器的使用方法
1.仪器的安装
a.选择合适的安装位置，远离高温、湿度、腐蚀性气体等不利于仪器正常运行的环境。
b.将仪器的进口和出口与管道连接，确保连接牢固，无泄漏。
c.仔细检查仪器的电源线、信号线等连接，确保连接正确、稳定。
2.仪器的开机与设置
a.接通仪器的电源，并按照仪器说明书进行电源及信号线连接。
b.按下仪器上的电源开关，待仪器启动后，按照仪器的设置菜单进行参数设置。
c.根据实际使用需求，设置仪器的流量范围、单位、报警值等参数。
d.完成设置后，保存设置并重新启动仪器，使其能正常工作。
3.流量检测与显示
a.打开管道阀门，使流体顺畅流过仪器。
b.仪器会实时检测流体的流量，并将结果显示在仪器的屏幕上。
c.仪器的显示屏上会同时显示流体的瞬时流量和积算流量。
WP智能流量积算控制仪使用手册
可直接配接串行微型打印机，以实现瞬时流量测量值、累积流 量值、流量（差压、频率）输入值、压力补偿输入值、温度补偿 输 入值的即时打印和定时打印。
令ＣＬＫ＝“１３１”，按下“ＳＥＴ”＋“▲”键一分钟左右进入三级参 数。
-57-
ＷＰ系列智能流量积算控制仪
二十三、流量仪Ｋ值自动演算
在进行三级参数求Ｋ值之前，应先按工况情况如实设置好二级参数。 求Ｋ值所需的三级参数如下：
Ｖ９９ 最大瞬时质量流量 ρ ０ 工况密度
Ｔ１ 工 作 温 度 １ ρ０１ 工作温度１所对应的密度１
-1-
七、二级参数设定………………………………………２３ 八、流量压力和温度输入标准信号的切换方法………2８ （一）标准信号的切换……………………………………2８ （二）频率输入信号的切换………………………………2９ 九、变送控制输出的调整及信号系统的更改…………３０ 十、通讯接线及协议……………………………………３１ 十一、打印接口组成……………………………………３１ （一）打印功能……………………………………………３１ （二）打印机通讯接线……………………………………３１ （三）手动打印……………………………………………３２ （四）定时打印……………………………………………３２ 十二、时间设定…………………………………………３２ 十三、智能流量积算控制仪系列型谱表………………３３ 十四、接线图……………………………………………３５ 十五、后备电源的更换…………………………………３６ 十六、订货注意…………………………………………３６ 十七、饱和蒸汽密度表…………………………………３７ 十八 、过热蒸汽密度表 …………………………………３８ 十九 、常用气体密度表 …………………………………４１ 二十、换算公式…………………………………………４１ 二十一、编程举例………………………………………４２ 二十二、系统典型应用接线举例………………………５５ 二十三、流量仪Ｋ值自动演算……………………………５６ 二十四、随机文件及附件……………………………… ５９
流量积算仪说明书
提供+24VDC 外供电源，用于二线制 4-20mADC 变送器供电，负载能力为 30mA,带过流保护。
（3） 测定温度输入信号 (-200-560℃)
热 电 阻；Pt100 分度 三线制输入，单线电阻≤10Ω
热 电 偶：K、E、T 分度等
模拟温度信号（AI3）：4-20mA DC、0-10mA DC 或 0-20mA DC，键盘设定选择。
缩系数”（Z）补偿； 天 然 气 ……温度、压力补偿测量标准体积流量和质量流量，包括天然气“超压缩系数”（Fpv）
补偿； 液 体 …… 温度补偿或密度补偿测量标准体积流量和质量流量.
2．功特点
■ 可接受以下几种输入信号 （1） 测定流量输入信号
模拟流量信号（AI1）：差压或线性流量信号（4-20mA DC、0-10mA DC 或 0-20mA DC） 频率流量信号（f）：1-10,000Hz （2） 测定压力输入信号（AI2） 压力变送器模拟信号（4-20mA DC、0-10mA DC 或 0-20mA DC）。 （3） 测定温度输入信号 热电阻 Pt100 或者 K、E、T 分度热电偶信号。 温度变送器模拟信号（AI3）：（4-20mA DC、0-10mA DC 或 0-20mA DC）。 ■ 流量、温度或压力的输入信号均可以为 0-5V DC 或 1-5V DC，须订货时说明。 ■ 可提供变送器+24V DC、+12V DC 供电电源（有短路保护功能），以简化系统、节省投资。 ■ 可提供累积量，瞬时量，温度，压力等的上下限报警功能，以及累积量脉冲输出功能。 ■ 简单的容错功能：温度、压力补偿测量信号异常时，用对应的手动设定值进行补偿运算。 ■ 仪表时钟和无纸记录功能为计量管理带来了方便。 ■ 丰富的自诊断功能使仪表更易使用和维护。 ■ 密码设定可防止未经授权的人员改变已设定的数据。 ■ 仪表内部不设任何电位器、编码开关等可调器件，从而提高仪表的耐振性、稳定性和可靠性。 ■ 特殊设计的 WDT 电路、上电复位电路确保仪表通电运行正常，使用可靠性高的铁电存储器， 断电数据不丢失，保护时间 10 年。 ■ 能与上位计算机进行数据通讯，组成能源计量网络系统。 ■ 除了常规的温度补偿、压力补偿、温度压力补偿外，该表还可对： ·一般气体的“压缩系数”（Z）进行补偿； ·天然气的“超压缩系数”（Fpv）进行补偿； ·流量系数非线性进行补偿,协议流量上下限功能； ·差压式流量计流束膨胀系数进行补偿； ·特别是该表在蒸汽流量测量、湿气体的干部分流量测量方面十分完善。 ■ 采用组态方式工作，一台流量积算仪具备以上所有功能。对用户来说，无需知道工况参数、传 感器参数就可选用本表解决各种流量测量问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一、概述 (1)二、功能特点 (1)三、主要技术指标 (1)四、工作原理 (2)五、操作说明 (3)六、数学模型 (10)七、编程举例 (11)八、通讯说明 (12)九、端子接线 (13).一、概述智能流量积算仪，采用先进的微电脑芯片及技术，与各种流量传感器或变送器、温度传感器或变送器和压力变送器配合使用，可对各种液体、蒸汽、天然气、一般气体等流量参数进行测量显示、累积计算、报警控制、变送输出、数据采集及通讯。
二、功能特点全围自动温度、压力补偿运算，补偿方式任意设定线性积算、开方积算任意设定瞬时流量、累积流量、温度、压力多种参数显示小信号切除功能，切除围0-5%可选累积流量值可通过面板按键清零，清零操作可锁掉电保护功能，累积流量值掉电保持时间大于5年，所有设定值掉电后永久保持先进的模块化结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便三、主要技术指标输入信号（1）模拟量输入：热电阻：Pt 100热电偶：K、T、E电压：0～5V、1～5V电流：4～20mA、0～20mA或0～10mA （2）脉冲量输入：波形：矩形、正弦或三角波幅度：大于4V（或根据用户要求任定）频率围：0～10KHz基本误差：0.5％FS或0.2％FS±1个字分辨力：1/20000、14位A/D转换器.显示方式：上排四位数码管显示瞬时流量，下排八位数码管显示累积流量采样周期：0.5S1报警输出：瞬时流量或累积流量二限报警，继电器输出触点容量AC220V/3A变送输出：4～20mA、0～10mA、1～5V、0～5V精度：±0.3％FS通讯输出：接口方式—隔离串行双向通讯接口RS485/RS422/RS232/Modem波特率——300～9600bps部自由设定馈电输出：DC24V/50mA电源：开关电源85～265VAC 功耗4W以下使用环境：环境温度：0～50℃相对湿度：<85%RH四、工作原理本仪表原理如框图所示，本积算仪以单片微处理器为核心，通过输入信号电路把各种模拟信号经A/D转换器转换成数字信号，或频率信号直接由微处理器进行计数采用，微处理器根据这些采样结果和数字设定容进行计算并显示和输出。
2五、操作说明（一）仪表面板如图所示，左侧三个指示灯依次为：①瞬时流量指示灯②压力指示灯③温度指示灯右侧二个指示灯为①上限报警灯②下限报警灯显示窗显示容：上排四位数码管显示瞬时流量值下排八位数码管显示累积流量值（二）操作键说明SET-参数设定键，按下此键盘，可按次序输入参数，修改完毕一个参数请按SET键存贮并进入下一个参数值的修改。
▲—在设定状态时，用于增加设定值。
▼—在设定状态时，用于减少设定值。
若按下▲或▼不动，数值将快速增减，松手后停止。
CLR-清零键，按下此键，上排出现-CL-，下排显示1230，用▲和▼键把1230设成1234后，再按SET键，则完成累积量清零，输入其它值无效。
SEL-选择键，工作状态下，选择显示瞬时流量、压力或温度，或分时巡回显示流量、压力和温度值，同时相应的指示灯亮。
在设定参数时，选择键用作选择小数点的位数，围从0～3。
.（三）上电自检⑴按仪表的端子接线图连接好仪表的电源、输入、输出、报警等接线。
⑵仔细检查仪表的接线，正确无误后方可打开电源。
⑶接通电源后仪表上排显示HELO下排显示PASS字样表示仪表自检通过，如果显示-HH-表示超量限或断偶及热阻开路，仪表采用人机对话形式来输入参数，用各种提示符来提示应输入的数据。
3（四）参数设定按下SET键，上排数码管出现-cd-，下排数码管出现1230，用▲和▼键把1230设成1234后，再按SET键，才进入参数修改循环圈，输入其他值无效，这主要是为了防止非技术人员误修改参数。
设定状态下，下排数码管显示功能提示符，下排显示给定值：工作状态下，上排显示瞬时流量值，下排显示累积流量值。
Ⅰ、流量信号为电压电流输入时，操作顺序如下：（1）AA：补偿模式，围0-3。
0—测量液体、天然气等；1—测量饱和蒸汽；2—测量过热蒸汽；3—干燥气体。
（详见流量算法表）附流量算法及密度表：饱和蒸汽密度表（单位：密度-ρ=Kg/m³；压力-P=MPa；温度-t=℃）.4 续表.5 过热蒸汽密度表（单位：ρ=Kg/m³）.6 续表.7（2）L-Sn：设置流量输入信号，4-20mA、0-10mA、0-20mA、1-5V、0-5V 可选。
选择OFF，输入信号与显示值成线性关系，提示符on和oFF用▲或▼键来改变，并按SET键确认。
（4）tb：温度补偿设置开关，先择on，需要温度补偿，选择oFF，不需.要温度补偿。
注：如果用户已选择on，即需要温度补偿，而温度传感器或变送器实际未接，则仪表自动按不需要温度补偿处理，同时温度指示灯闪烁告知。
（5）Pb：压力补偿设置开关，选择on,需要压力补偿，选择oFF，不需要压力补偿。
注：如果用户已选择on，即需要压力补偿，而压力传感器或变送器实际未接，则仪表自动按不需要压力补偿处理，同时压力指示灯闪烁告知。
（6）in-c：小信号切除设定，设定围为0～5，表示小信号切除点为信号量程的0～5%，出厂值为1%。
（7）n-累积量显示值的小数点位数，围从0～3。
（8）Hour：流量单位m2/h和L/min的选择，设置on为m2/h设成OFF 为L/minCP：仪表常数，单位为脉冲数/m3，即多少个脉冲数相当体于1升，围为10.00-250000.00。
当输入信号为频率时才有这个参数，且无（2）、（3）参数。
（9）dot-瞬时流量显示值及上下限报警设定值的小数点位数，围从0-3。
（10）UL流量量程下限，变送输出下限。
8（11）UH-流量量程上限，变送输出上限。
（12）HA-瞬时流量上限报警值。
（13）LA-瞬时流量下限报警值。
（14）HA-3：累积流量上限报警值。
带有累积量报警的仪表具有清零端子，短接一下实现累积量清零。
（15）LA-3：累积流量下限报警值。
（16）P-Sn：压力补偿输入信号类型，4-20mA、0-10mA、0-20mA、1-5V、0-5V可选。
（17）PL：压力补偿量程下限。
（18）PH：压力补偿量程上限。
（19）Po：设计工况压力值。
如果压力补偿Pb=oFF，则不出现16-19项。
（20）t-Sn：温度补偿输入信号类型，热阻、热偶、mA、V可选。
见输入信号对照表。
.（21）tL-压力补偿量程下限。
（22）tH-压力补偿量程上限。
（23）to：设计工况温度值。
如果压力补偿Pb=oFF，则不出现20-23项。
（24）OSEt：瞬时流量调零点校正系数围-99.9-99.9，修正后显示值=修正前测量值+oSEt。
（25）bs-L：变送输出下限时对应的仪表瞬时流量量程下限。
（26）bs-H：变送输出上限时对应的仪表瞬时流量量程下限。
（27）Addr：仪表通讯编号，围为1-99。
（28）bAUd：通讯波特率，围为300-9600。
（29）C-oP：选择通讯协议，设置为ON时为Modbus协议，设置为OFF 为本公司自行开发的协议。
Ⅱ、当流量信号为脉冲输入时，操作顺序如下：CP：仪表常数，单位为脉冲数/m3，即多少个脉冲数相当于1立方米，围为99.9～2500000.0。
当测量值介质温度大于150℃，传感器仪表常数必须进行温度修改正，温度修正公式如下：Kt =K20[1+5.1×10-5(t-20)]式中：Kt传感器工作温度下的仪表常数（1/m3）K20传感器出厂时下的仪表常数（1/m3）T：介质温度（℃）9六、数学模型由于测量的流量介质不同，流量算法不同。
该仪表根据用户测量情况不同，可以设置不同的补偿算法。
注意：对于模式1、2、3，仪表测量显示的压力是相对压力，密度表格中的压力是绝对压力。
绝对压力=相对压力+0.101325MPa。
（1）模式0，常用的补偿算法，适合液体流量、天然气、一般气体的计算。
当没有温度补偿或压力补偿，不计算温补或压补。
Q′= ρQ = （P×106+98070）（To+273.15）Qρo (Po×106+98070)（T+273.15）其中：Q′-补偿后的瞬时流量值.Q-设计工况点瞬时流量值，即不需要补偿时的流量值ρ-介质密度ρ-o设计工况点介质密度ρ=P×106+98070R×Z×(T+273.15）Po-设计工况压力值To-设计工况温度值P-压力测量值T-温度测量值R-气体常数Z-气体压缩系数RZ值的计算可根据流体在工作温度、工作压力和工作密度已知的情况下，代入上式求出近似RZ值，也可以通过查找流体的压缩系数和气体常数值相乘后得出。
只有压力补偿时，公式为Qˊ = P×106+98070 QPo×106+98070只有温度补偿时，公式为Q′= To+273.15 QT+273.15（2）模式1，测量饱和蒸汽。
饱和蒸汽必须进行温度补偿或压力补偿。
且只能选一种补偿。
温度测量值围应在100~240℃；压力围0.101~3.910MPa。
10（3）模式2，测量过热蒸汽。
过热蒸汽必须进行温度补偿和压力补偿。
温度测量值发应在150~590℃；压力围0.101~7.00MPa。
（4）模式3，测量干燥空气。
七、编程举例例1：孔板测量某液体，差压输入（信号未开方），需要压力、温度补偿。
用户提供参数如下：差压变送器（4～20mA）量程=0～300T/h温度变送器（Pt100）量程=0～400℃压力变送器（4～20mA）量程=0～6Mpa.设计工况温度T0=342℃设计工况密度ρ0=6.6Kg/m3瞬时流量下限报警值LA=50T/h 瞬时流量上限报警值HA=250T/hRZ=935.50ρo= Po×106+98070 求出：ρo=3.7MPaR×Z×（T0+273.15）参数设定如下：KF=on Pb=on tb=on .n=1 UL=0.0 UH=300.0 LA=50.0 HA=250.0 PL=0.000 PH=6.000 TL=0.0 TH=400.0 Po=3.700 To=342.0例2：孔板测量过热蒸气，差压输入（信号已开方），需要压力温度补偿。
用户提供参数如下：差压变送器（4～20mA）量程=0～4000m3/h温度变送器（Pt100）压力变送器（4～20mA）量程=0～4MPa设计工况压力To=2.0 Mpa，设计工况密度ρo=4.0Kg/m3，瞬时流量下限报警值LA=100m3/h，瞬时流量上限报警值HA=3600m3/hRZ=1108.56ρo=P×106+98070 求出：To=200℃R×Z×（To+273.15）参数设定如下：11KF=oFF Pb=on Tb=on .n=0 UL=0 UH=4000 LA=100.0 HA=3600 PL=0.000 PH=4.000 Po=2.000 To=200.0八、通讯说明本仪表备有标准的RS232或RS422/485通讯口，直接与计算机通讯，专用提示符如下：Ad-仪表编号，围为0～99。
