会议系统基础知识
会议系统基础知识培训
• 放大设备——指对经过调控设备混音输出、信号处理 后的信号进行后级功率放大设备，这里指专业功率放 大器；
• 重放设备——指将经过后级功率放大器放大的音频信 号进行电—声转换并释 放表现出来人耳可懂的声频信 号的设备，这里指扬声器；
会议系统简介
多功能会议室要满足传统简单的会议要求外，还 应具有高雅格调的优美音质、清晰的图像演示。它 由大屏幕显示、多媒体音视频信号源、音响、切换 和中央集成控制几大部分组成，选取具备先进功能 的DVD和录像机以及实物和图文传送器，通过大屏 幕投影机还原其图像，通过中央集成控制设备，控 制室内所有影音设备、信号切换、灯光、屏幕升降、 音量调节等等功能，大大提高会议的工作效率和简 化复杂的操作，能适合所有人士使用而不需要具备 专业知识，它带给用户的不仅仅是操作和管理的方 便，而且更加协调、智能和稳定。
• 通过高带宽的信号切换矩阵来配合对不同信号的
选择和切换作用。
中央控制系统组成
• 中央控制主机 • 中央控制面板
无线触摸屏 有线按键面板 • 无线接收机 • 红外发射棒 • 电源管理器
中央控制系统周边
• VGA矩阵 • RGB矩阵 • DVI矩阵 • AV矩阵 • 音视频矩阵 • 倍线器 • 图形处理器
会议系统的组成
• 大屏幕显示系统 • 会议室扩声系统 • 会议发言系统 • 中央控制系统 • 会议周边产品
大屏幕显示系统的组成
大屏幕分类：
CRT投影机 LCD液晶投影机 DLP数码投影机 DLP背投箱体 LCD DID液晶拼接
会议扩声系统的组成

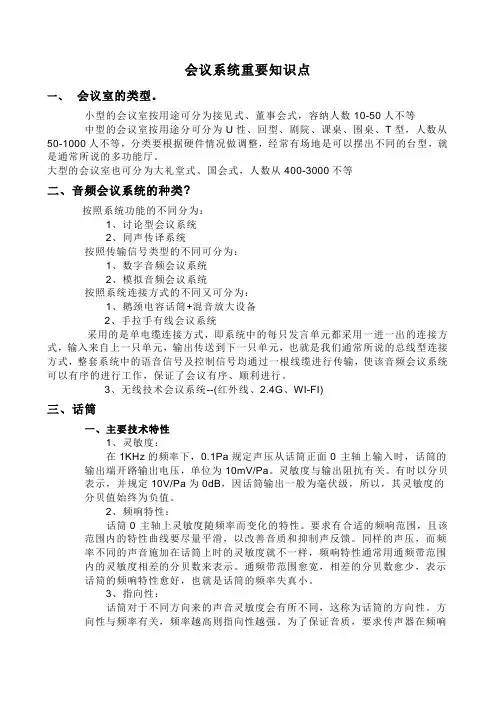

会议系统部分资料
会议系统重要知识点一、会议室的类型。
小型的会议室按用途可分为接见式、董事会式，容纳人数10-50人不等中型的会议室按用途分可分为U性、回型、剧院、课桌、围桌、T型，人数从50-1000人不等，分类要根据硬件情况做调整，经常有场地是可以摆出不同的台型，就是通常所说的多功能厅。
大型的会议室也可分为大礼堂式、国会式，人数从400-3000不等二、音频会议系统的种类?按照系统功能的不同分为：1、讨论型会议系统2、同声传译系统按照传输信号类型的不同可分为：1、数字音频会议系统2、模拟音频会议系统按照系统连接方式的不同又可分为：1、鹅颈电容话筒+混音放大设备2、手拉手有线会议系统采用的是单电缆连接方式，即系统中的每只发言单元都采用一进一出的连接方式，输入来自上一只单元，输出传送到下一只单元，也就是我们通常所说的总线型连接方式，整套系统中的语音信号及控制信号均通过一根线缆进行传输，使该音频会议系统可以有序的进行工作，保证了会议有序、顺利进行。
3、无线技术会议系统--(红外线、2.4G、WI-FI)三、话筒一、主要技术特性1、灵敏度：在1KHz的频率下，0.1Pa规定声压从话筒正面0°主轴上输入时，话筒的输出端开路输出电压，单位为10mV/Pa。
灵敏度与输出阻抗有关。
有时以分贝表示，并规定10V/Pa为0dB，因话筒输出一般为毫伏级，所以，其灵敏度的分贝值始终为负值。
2、频响特性：话筒0°主轴上灵敏度随频率而变化的特性。
要求有合适的频响范围，且该范围内的特性曲线要尽量平滑，以改善音质和抑制声反馈。
同样的声压，而频率不同的声音施加在话筒上时的灵敏度就不一样，频响特性通常用通频带范围内的灵敏度相差的分贝数来表示。
通频带范围愈宽，相差的分贝数愈少，表示话筒的频响特性愈好，也就是话筒的频率失真小。
3、指向性：话筒对于不同方向来的声音灵敏度会有所不同，这称为话筒的方向性。
方向性与频率有关，频率越高则指向性越强。
视频会议基础知识培训
1.3、视频会议原理及技术介绍
信息采集 信息处理
信息传输
信息还原
音频、视频、数据
1.3、视频会议原理及技术介绍
视频会议终端将输入进来的视频使用H.261、 H.263或H.264协议、音频使用G.711、G.722或G.728、 数据、控制信令进行单独编码，然后将编码后的数据 进行“复用”打包后形成遵循网络协议的数据包，通 过网络接口传到MCU供选择广播。从MCU传来的其他会 场的数据包通过“解复用”，分别还原成视频、音频 以及数据及控制信令分别相应的输出设备上回显或执 行。 在传输的信息里面，优先级的排列顺序为：音频 －＞视频－＞控制信令－＞数据。因为会议以声音为 主，当网络拥塞时，画面可能会有马塞克，但会议的 声音必然首先保证是连贯和清晰的。ຫໍສະໝຸດ 1.4.1、视频会议技术标准
ITU-T H.243：利用2Mbit/s信道在2～3个以上的视听终端建立 通信的方法 ITU-T H.320：窄带电视电话系统和终端设备
ITU-T H.323：基于IP包交换网络中多媒体业务的框架协议
ITU-T H.261：关于P X 64Kbit/s视听业务的视频编解码器 ITU-T H.263：关于低码率通信的视频编解码 ITU-T H.264：视频压缩编码标准 ITU－T G.711 话音频率的PCM脉冲编码调制 ITU－T T.120 多媒体数据会议标准 ITU－T G.735 工作在2Mbit/s并提供同步384Kbit/s数字接入 和/或同步的64Kbit/s数字接入基群复用设备的特性
最大系统容量：（媒体处理板） 带宽速率：从56 kbps 到8Mbps
网络接口：IP（FE、GE、光口）、E1、V35
混合组网能力

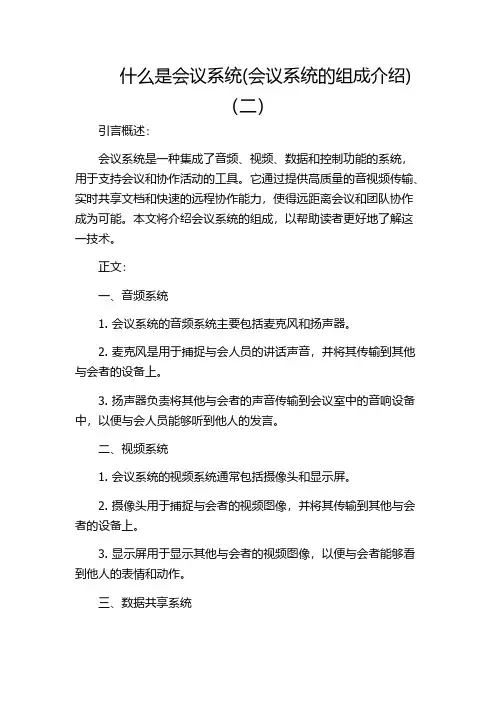

什么是会议系统(会议系统的组成介绍)(二)
什么是会议系统(会议系统的组成介绍)（二）引言概述：会议系统是一种集成了音频、视频、数据和控制功能的系统，用于支持会议和协作活动的工具。
它通过提供高质量的音视频传输、实时共享文档和快速的远程协作能力，使得远距离会议和团队协作成为可能。
本文将介绍会议系统的组成，以帮助读者更好地了解这一技术。
正文：一、音频系统1. 会议系统的音频系统主要包括麦克风和扬声器。
2. 麦克风是用于捕捉与会人员的讲话声音，并将其传输到其他与会者的设备上。
3. 扬声器负责将其他与会者的声音传输到会议室中的音响设备中，以便与会人员能够听到他人的发言。
二、视频系统1. 会议系统的视频系统通常包括摄像头和显示屏。
2. 摄像头用于捕捉与会者的视频图像，并将其传输到其他与会者的设备上。
3. 显示屏用于显示其他与会者的视频图像，以便与会者能够看到他人的表情和动作。
三、数据共享系统1. 会议系统的数据共享系统使与会者能够实时共享文档、演示文稿等信息。
2. 与会者可以通过上传文件到会议系统，并将其共享给其他与会者。
3. 其他与会者可以在他们的设备上查看和编辑共享的文档，以便在会议中进行交流和讨论。
四、远程控制系统1. 会议系统的远程控制系统允许与会者在远程位置控制会议设备。
2. 与会者可以通过远程控制系统调整音频和视频的音量、亮度和对比度等参数。
3. 远程控制系统还可以用于在不同的显示屏之间切换，以便与会者能够看到不同的视频图像。
五、协作工具1. 会议系统通常也提供了一些协作工具，如实时聊天和白板功能。
2. 实时聊天功能允许与会者在会议过程中以文字形式进行交流，并提供了快速沟通的方式。
3. 白板功能允许与会者在一个虚拟的白板上进行标注和绘图，以便更好地进行思路的展示和讨论。
总结：会议系统是一种整合了音频、视频、数据共享和远程控制等功能的系统，通过提供高质量的音视频传输和实时共享文档的能力，实现远距离会议和团队协作。
了解会议系统的组成，对于提高会议效率和促进合作具有重要意义。
视频会议基础知识(1)
业务管理 经营决策 财务管理 客户关系管理 供应链管理 库存管理 办公自动化 宣传
业务培训 售后培训 售后支持 远程商务 远程谈判 远程招聘 远程交流 其它
视频会议与广播电视
• 广播电视 – 广播级高质量, 无压缩或压缩比较低 – 占用传输带宽大（模拟电视每套节目的频宽是8MHz,数字电视是 30Mbps) – 传输延时大 (单向3秒左右)
协议框架 H .320
H.323
SIP
传输网络 优点
缺点
电路交换网络（ISDN）
面向连接 传输速率和时延稳定 时延小、误码率低 通信质量容易得到保证 固定连接 线路利用率低 开放性差 单机和线路成本高
分组交换网络（IP网络）
连接灵活 带宽利用率高 业务扩展性好 系统性价比高 兼容性强 易受网络影响 需要网络提供QoS保障或 采用丢包恢复技术
• 主干网络通过部署QoS可保障服务质量 • 分支网络可能存在如下问题
– 丢包 – 延迟 – 乱序 – 抖动
视频会议对IP网络的基本要求
• 带宽：为视频呼叫的1.2倍 – 基本要求在256K以上可以实现可接受的效果
• 延迟：小于300ms • 抖动：小于25ms • 丢包率：小于1％ • 针对视频应用启用 QoS
以上要求为国标对视频会议网络的基本要求， 各厂商产品可以在以上网络条件下正常工作
POLYCOM丢包恢复技术 (LPR)
• 宝利通开发的业内最先进的高效丢包恢复技术 – 目的是最大限度的保护IP视频通话免受网络丢包的影响 – 采用前向纠错(FEC)方法
• 超强的网络纠错能力 – 5%-8%网络丢包率，图像正常 – 10%网络丢包率，图像可接受
视频会议的国际使用特点
• 北美：非常流行；以ISDN和IP网络为主 • 欧洲：非常流行；以ISDN和IP网络为主 • 中国：正在被广大用户接受，市场份额正在不断的扩大，在政府、军队、电
视频会议系统基础知识
可将本地多媒体文件作为虚拟设备源，把音视频内容播放给 会议中的其他用户。
会议控制人可将桌面操作情况和应用操作步骤共享给全体与 会者，便于协同工作和应用培训；通过切换操作权，用户可 将自己桌面的操作权交由其他远程用户进行远程控制。
与会者既可以进行对所有人的公开文字交流，也可发起与指 定与会者之间的点对点私密交流。
会议过程中，可以方便地将某个文件实时传送给全体参会者 或指定人；“文件传输管理”页面中，可以对本地用户上传 与下载的文件进行管理；主席用户可以及时清除会议中的传 输文件。
可以随时对进行中的会议过程进行录制，存储于本地电脑中； 操作者可将会议录像进行剪辑，上传到系统，将链接发布到 自己的网站供访问者进行点播观看。
基本形态 一般的视频会议系统包括MCI多点控制器(视频会议服务器)、会议室终端、PC桌面型终端、电话接入网关(PSTNGateway) Gatekeeper(网闸)等几个部分。各 种不同的终端都连入MCI进行集中交换，组成一个视频会议网络。
⑴多点处理单元(MCU)
MCI是视频会议系统的核心部分，为用户提供群组会议、多组会议的连接服务。
频采集卡即可，其成本也低于普通的硬件视频终端。 国内的网络视频会议厂商已 经率先推出saas模式的会议系统，创新式的推出租用服务，更是让网络视频会 议的成本降到一般企业可以接收的范围内。由于基于Windows操作系统，可以在
召开视频会议的同时实现电子白板、 程序共享、文件传输等数据会议功能，作为 会议的辅助工具。
多力曰视频父互音视频交互、多屏输出画面显示、云台遥控功能。
可以在白板区域自由绘制、书写信息；支持多人同时操作； 可方便灵活得使用荧光笔和激光笔等增强工具；支持对屏幕 中的任意矩形区域进行截图，并将所抓的静态图片显示在一 个新建的白板页上。
会议系统培训资料
会议系统培训资料会议系统是现代企业中常用的一种沟通和协作工具，它能够提供视频会议、远程协作、信息共享等功能，有效提高团队沟通效率和工作效率。
为了更好地使用会议系统，以下是一份会议系统培训资料，帮助您快速上手使用会议系统。
I. 会议系统介绍会议系统是一种基于网络的协作工具，用于远程会议、在线协作和信息共享。
它可以帮助团队成员在不同地点进行实时交流和协作，大大提高了工作效率和团队协作能力。
II. 会议系统的应用场景1. 远程会议会议系统可以实现远程视频会议，不受地域限制，团队成员可以随时随地参与会议，减少了时间和交通成本。
2. 在线协作会议系统提供了实时的文档共享和编辑功能，团队成员可以同时编辑同一份文档，提高团队工作效率。
3. 屏幕共享会议系统支持屏幕共享功能，可以方便地展示自己的屏幕内容，共享文档、演示文稿等，使会议效果更加直观和生动。
4. 会议记录与回放会议系统可以自动记录会议内容，并支持会议录像回放，方便参与人员回顾和整理会议要点，提高会议效果。
III. 会议系统常用功能介绍1. 视频会议功能会议系统提供高清视频会议功能，支持多人同时在线参与会议，实时沟通更加直观和高效。
2. 聊天功能会议系统支持群聊和私聊功能，方便与团队成员之间进行即时交流和沟通。
3. 屏幕共享功能会议系统的屏幕共享功能可以方便地展示自己的屏幕内容，与会人员可以实时查看共享的屏幕内容。
4. 文档共享与编辑功能会议系统可以共享多种文档格式，如Word、Excel、PPT等，同时支持多人在线编辑，方便团队成员协作编辑文档。
5. 会议记录与回放功能会议系统可以自动记录会议内容，包括会议时间、与会人员、发言内容等，并支持会议录像回放，方便回顾和整理会议要点。
IV. 会议系统的使用步骤1. 下载并安装会议系统首先，访问会议系统的官方网站，下载相应的会议系统软件。
根据系统提示，进行安装和配置。
2. 注册账号或登录安装完成后，根据系统要求，注册一个账号或使用已有的账号登录会议系统。
视频会议系统的基础知识—经典
视频会议系统的基础知识—经典谈视频会议软、硬技术特点视频会议系统是通过网络通信技术来实现的虚拟会议，使在地理上分散的用户可以共聚一处,通过图形、声音等多种方式交流信息，支持人们远距离进行实时信息交流与共享、开展协同工作的应用系统。
视频会议极大的方便了协作成员之间真实、直观的交流，对于远程教学和会议也有着举足轻重的作用。
视频会议领域①基于硬件的视频会议系统：现在最常用的实现手段。
特点是使用专用的设备来实现视频会议，系统造价较高，使用简单，维护方便，视频的质量非常好，对网络要求高，需要专线来保证。
②基于软件的视频会议系统：完全使用软件来完成硬件的功能，主要借助于高性能的计算机来实现硬件解码功能。
特点是充分利用已有的计算机设备，总体造价较低。
③网络视频会议系统：完全基于互联网而实现的。
特点是可以实现非常强大的数据共享和协同办公，对网络要求极低，完全基于电信公共网络的运营，客户使用非常方便，不需要购买软件和硬件设备，只需交费即可，视频效果一般。
软件视频会议系统及其特点软件视频是基于PC架构的视频通信方式，主要依靠CPU处理视、音频编解码工作，其最大的特点是廉价，且开放性好，软件集成方便。
但软件视频在稳定性、可靠性方面还有待提高，视频质量普遍无法超越硬件视频系统，它当前的市场主要集中在个人和企业。
软件视频会议系统是软件视频的一个重要应用，主要采用服务器+PC的架构。
在中心点部署MCU服务器、多画面处理服务器和流媒体服务器;在普通桌面PC上配置USB摄像头、耳麦和会议终端软件;在会议室配置高性能PC、视频采集卡、会议摄像头和会议终端软件。
在召开视频会议时，采用基于Windows的操作界面进行会议的各项设置和管理。
软件视频会议系统的优势：1、部署方便当前主流配置的PC一般都能够作为视频终端，这些PC安装好摄像头、耳麦及相关软件，通过局域网或者互联网接入到中心MCU服务器，即可参加会议。
2、可集成数据会议由于基于Windows操作系统，可以在召开视频会议的同时实现电子白板、程序共享、文件传输等数据会议功能，作为会议的辅助工具。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
会议系统基础知识
一、会议系统简介
多功能会议室要满足传统简单的会议要求外，还应具有高雅格调的优美音质、清晰的图像演示。
它由大屏幕显示、多媒体音视频信号源、音响、切换和中央集成控制几大部分组成，选取具备先进功能的DVD和录像机以及实物和图文传送器，通过大屏幕投影机还原其图像，通过中央集成控制设备，控制室内所有影音设备、信号切换、灯光、屏幕升降、音量调节等等功能，大大提高会议的工作效率和简化复杂的操作，能适合所有人士使用而不需要具备专业知识，它带给用户的不仅仅是操作和管理的方便，而且更加协调、智能和稳定。
二、会议系统的组成
1、显示与信号管理系统
1)显示设备：显示器、液晶电视机、等离子电视机、投影机（LCD和DLP) 、拼接
屏、投影幕。
2)信号管理设备：分配器（视频/VGA/RGB/DVI/HDMI）、VGA选择器（视频
/VGA/RGB/DVI/HDMI）、矩阵（视频/VGA/RGB/A V/DVI/HDMI）、转换器、延
长器等。
3)VGA、DVI、HDMI、YPbPr、RGBHV、BNC、RCA 等等。
VGA接口：D-sub 15pin (俗称VGA 端子)，VGA 端子也叫D-Sub 接口。
VGA 接口是一种D 型接口，上面共有15 针，分成三排，每排五个。
VGA 接口
是显卡上应用最为广泛的接口类型，绝大多数的显卡都带有此种接口。
迷你音响或
者家庭影院拥有VGA接口，就可以方便的和计算机的显示器连接，用计算机的显
示器显示图像。
DVI接口：在部分高端的产品规格中，有些会特别注明有DVI（Digital Visual Interface）接头，DVI界面主要用于与具有数字显示输出功能的电脑显卡相连接，
显示电脑的RGB信号。
DVI（Digital Visual Interface）数字显示界面，是由1998
年9月，在Intel开发者论坛上成立的数字显示工作小组（Digital Display Working
Group简称DDWG），所制定的数字显示界面标准。
2、会议扩声系统
1)声源设备。
指拾音设备、影音信号播放设备如：拾音话筒、CD、MD、DAT、DVD
等设备；
2)调控设备。
指对声源设备送出的音频信号等多路的音频信号进行前级的放大和混音
输出、音频信号处理的设备；
均衡器：对音频信号的频率响应特性进行补偿、调节和处理的电子设备，是最重要的声音信号处理设备，均衡器将整个音频频率范围分为若干个频段，使用者可
以根据实际情况，对不同频率的声音信号进行不同的提升或衰减，以达到补偿由于
各种原因造成的声音信号中欠缺的频率成分和抑制过多的频率成分的目的。
反馈抑制器：反馈抑制器在扩声系统中，如果将话筒音量进行较大的提升，音箱发出的声音就会传到话筒引起的啸叫，这种现象就是声反馈。
声反馈的存在，不
仅破坏了音质，限制了话筒声音的扩展音量，使话筒拾取的声音不能良好再现；深
度的声反馈还会使系统信号过强，从而烧毁功放或音箱（一般情况下是烧毁音箱的
高音头），造成损失。
反馈抑制器是一种自动拉馈点的设备，当出现声反馈时，它
会立即发现和计算出其频率、衰减量，并按照计算结果执行抑制声反馈的命令。
效果器：效果器（一般是指数字混响效果器的简称），是利用数字信号处理技术来模拟各种厅堂效果和特殊声音效果（声源效果）的音响器材。
它们可以弥补
自然混响的不足以改变和美化声色，还可以产生各种特殊的音响效果以增强音响艺
术的感染力。
数字混响效果器有三大基本功能：混响、延时、非线性效果。
压限器：它是音频信号的一种处理设备，可以将音频电信号的动态进行压缩或进行限制，一般还附设有噪声门功能。
压缩器为可变增益放大器，其放大倍数(增
益)可以随输入信号的强弱而自动变化，是成反比的。
当输入信号达到一定程度（阈
值也称临界值）时，输出信号随输入信号的增加而增加，这种情况称为压缩
（Compressor）；不再增加则称为限制（Limiter）。
分频器：在音响系统中，分频就是把信号分成两个或两个以上的频段。
它能使扬声系统中的各种扬声器都工作于最佳的频率范围内，从而提高了功放的工作效
率，降低了音箱的频率失真，实现了高保真重放声音信号的目的。
用于实现分频任
务的电路或音频设备称为分频器。
激励器：激励器是一种谐波发生器，利用人的心理声学特性，对声音信号进行
修饰和美化的声处理设备。
通过给声音增加高频谐波成分等多种方法，可以改善音
质、音色、提高声音的穿透力，增加声音的空间感。
现代激励器不仅可以创造出高
频谐波，而且还具有低频扩展和音乐风格等功能，使低音效果更加完美、音乐更具
表现力。
3)放大设备。
指对经过调控设备混音输出、信号处理后的信号进行后级功率放大设备，
这里指专业功率放大器；
4)重放设备。
指将经过后级功率放大器放大的音频信号进行电—声转换并释放表现
出来人耳可懂的声频信号的设备，这里指扬声器；
3、会议发言系统
在会议室会议发言系统，采用手拉手的连接方式，可以实现普通的会议发言模式，主席单元可有优先的发言权，可以切断列席单元的发言。
具有优先一切列席的功能。
通过专业会议系统软件编程可以在计算机上指定列席位置的发言，包括开启话筒和开启。
通过与专业的扩声系统相连接,保真声音的柔和、清晰。
而且不会产生消叫。
会议发言系统的分类：
➢普通手拉手会议发言系统
➢视频跟踪会议系统
➢投票表决会议系统
➢同声转移会议系统
4、中央控制系统
根据会议室的功能和作用，主要用于多功能会议，对系统的显示要求比较高，可用讲义和视频会议时候实现，在视频方面设计到信号比较多，有本地DVD,本地摄像机视频，远程视频的图像等。
在主席位置的显示系统，要求可以任意的选择看主讲人员的会议介绍情况，使得整个会议过程，快捷，高校，准确。
通过高带宽的信号切换矩阵来配合对不同信号的选择和切换作用。
中央控制系统组成：
1)中央控制主机
2)中央控制面板
➢无线触摸屏
➢有线按键面板
3)无线接收机
4)红外发射棒
5)电源管理器
5、中央控制系统周边
➢VGA矩阵
➢RGB矩阵
➢DVI矩阵
➢A V矩阵
➢音视频矩阵
➢倍线器
➢图形处理器
5、会议控制周边
➢线材
➢机柜
➢控制台
➢支架/吊架
➢升降器（液晶、投影机等）
三、会议系统设备选型
1)先进型原则：
采用的系统结构应该是先进的、开放的体系结构，和系统使用当中的科学性。
整个系统能体现当今会议技术的发展水平。
2)实用性原则：
能够最大限度的满足实际工作的要求，把满足用户的业务管理作为第一要素进行考虑，采用集中管理控制的模式，在满足功能需求的基础上操作方便、维护简单、管理简便。
3)可扩充性、可维护性原则：
要为系统以后的升级预留空间，系统维护是整个系统生命周期中所占比例最大的，要充
分考虑结构设计的合理、规范对系统的维护可以在很短时间内完成。
4)经济型原则：
在保证系统先进、可靠和高性能价格比的前提下，通过优化设计达到最经济性的目标。
