硅质抗裂防水剂的简介
硅质抗裂防水剂的简介本产品是一种绿色环保特种防水剂。
主要由高分子有机化合物与多种无机化合物经过一系列化学反映处理制成。
将其掺入混凝土或砂浆中形成一种特殊防水层。
其防水机理是在混凝土微孔中生成胶体，填充和堵塞孔隙，切断毛细管的连通，使混凝土内部的孔隙率密实度和抗渗性显著提高。
由于其成分中有两次反应活性成分，因而掺本剂的混凝土和砂浆时间越长，密实度越高，抗渗性能越好。
所以其性能优于传统的硅质防水材料，掺量也远远低于传统的硅质防水材料。
具有明显的提高强度、提高抗渗性和抗裂性能。
耐老化、寿命长性能优异，是理想、可靠的新一代混凝土、砂浆防水材料。
彻底实现了永久防水目的。
欣生JX抗裂硅质防水剂的性能与应用| [<<][>>]浙江金华市欣生沸石开发有限公司研制开发的欣生JX抗裂硅质防水剂系列产品，是一种耐久、环保型多性能的砂浆混凝土防水剂（外加剂）产品。
它是利用自行开采的优质超细丝光沸石的离子交换性、吸附性、催化性、热稳定性、耐酸耐碱性、抗辐射性等优异特性，运用科技手段对沸石矿物粉体进行表面活化、改型、改性工艺处理而成的产品，在砂浆混凝土中应用防渗抗裂、提高强度；无机耐久、绿色环保；施工简便、成本低廉，能有效地改善混凝土性能。
产品取得了国家、省级一系列的有关检验、产品鉴定、标准设计图集等证书。
目前已在国内15个省、市、区广泛应用。
一、产品的主要性能1、优异的工作性改善混凝土工作性主要体现为：减水率、含气量、凝结时间、坍落度保留值、和易性等性能指标。
经历次国家建材测试中心及有关机构测试结果表明，JX抗裂硅质防水剂都具有这些性能。
最近浙江省水科院试验室为了更进一步证明本产品在水工混凝土中的适用性，对JX －III（普通）产品专门做应用试验。
试验结果表明：内掺5%欣生JX－III（普通型）可以减少一定的用水量，同时增加混凝土3.5－4%含气量，有效改善混凝土粘聚性和保水性。
混凝土坍落度0.5h内几乎没有损失，1.0h后坍落度保留值约减小30mm。
混凝土的凝结时间适当延长。
以山东临沂经济开发区创业服务中心综合楼地下室基础筏板砼自防水工程为例，该工程地下室总面积8000多m2,筏板砼厚度1.7m（局部2.5m），在混凝土中加入胶凝材料重量的5%JX－III型（泵送型）抗裂硅质防水剂后，减少用水30%以上，1－3d提高强度50－80%；初始坍落度200 mm、60 min坍落度保留值190 mm以上，泵送性能十分理想；明显降低并延缓水化放热，现场检测入模温度28－29℃，表面最高温度48－57℃，中心温度最高61℃左右，两者温差4－13℃。
在满足砼设计强度和流动性的前提下，节约水泥用量17－20%，同时可综合替代混凝土减水剂、泵送剂、膨胀剂、引气剂等外加剂。
该工程减少水泥用量和外加剂后综合成本降低80多万元。
2、可提高混凝土强度欣生JX抗裂硅质防水剂中含有丰富的活性硅和活性铝，能参与反应胶凝材料的水化及凝结硬化过程，且能与水泥水化产生的Ca(OH)2生成水化硅酸钙及水化铝酸钙，进一步促进水泥的水化，增加水化产物，改善骨料与胶凝材料的胶结，从而提高砼的强度特别是可以逐步提高砼的后期强度。
使用欣生JX抗裂硅质防水剂在同配比的条件下可以大大提高混凝土的强度。
浙江省水科院测验表明，内掺5%欣生JX－III（普通型）抗裂硅质防水剂的混凝土3d、7d、28d抗压强度均大于基准混凝土，其中：抗压强度比平均值3d 111%、7d 122%、28d 115%。
国家建材测试中心2006年5月29日检验报告表明：欣生JX－III（普通型）抗裂硅质防水剂的抗压强度比：3d 136%、7d 138%、28d 125%。
3、可提高混凝土的耐久性混凝土的耐久性指标一般情况下是指抗渗性、抗冻性、抗裂性的性能指标。
(1)有极强的抗渗性混凝土的抗渗性，是高性能耐久性混凝土的一个重要指标，除了关系到混凝土的挡水、防水作用外，还直接关系到混凝土的抗冻性及抗侵蚀性等。
欣生JX抗裂硅质防水剂可以减少用水量；可使水泥质点和骨料形成憎水吸附层，生成不溶性物质，起到填充微小孔隙和阻塞毛细管道路的作用，从而提高了密实、抗渗的能力。
该产品的抗渗透性能非常理想。
如浙江省水科院对抗渗性能测试表明：混凝土中掺胶凝材料重量的5%欣生JX－III型抗裂硅质防水剂，28d抗渗等级达到W28－W30，比基准试件W16高一倍左右，明显提高混凝土抗渗等级。
(2)极强的抗冻性抗冻性是评价混凝土耐久性的一个重要参数。
大量研究表明：胶凝材料用量、水胶比以及混凝土是否具有引气性能是影响混凝土抗冻性能的主要因素。
水胶比大时，混凝土中自由水多，硬化混凝土中留下的毛细管道就多，从而混凝土受冻融破坏的机率就大。
当在混凝土中引入大量微小气孔时，使得混凝土结构中存在分布均匀的微小空间，这些微小空间可以作为体积膨胀的“缓冲阀”，降低和缓解其它物理膨胀和化学反应膨胀引起的混凝土破坏。
浙江省水科院测试结果表明：基准混凝土经过75次冻融循环后相对动弹性模量小于60%或者开裂，抗冻标号仅为F50；内掺胶凝材料重量的5%欣生JX－III抗裂硅质防水剂，混凝土含气量适宜，明显提高混凝土抗冻性，经过200次冻融循环后混凝土重量几乎没有损失，抗冻标号达到F175。
(3)具有抗裂性混凝土在浇筑硬化过程中，由于化学减缩、冷缩和干缩等原因会引起体积收缩，其收缩值大约为自生体积的0.04%左右。
这些收缩给混凝土的体积稳定性、耐久性带来很大的危害。
欣生JX抗裂硅质防水剂具有一定的微膨胀作用，混凝土中掺入JX防水剂后，会产生适度微膨胀，在钢筋和邻位约束下，可在钢筋混凝土结构中建立一定的预压应力，抵消混凝土在硬化过程中产生的收缩拉应力，补偿部分水化热引起的温度应力，防止或者减少混凝土结构产生裂缝，达到抗裂防水目的。
本产品具有适度的微膨胀、补偿收缩作用。
以国家建材测试中心2 006年5月29日检验报告为例，在水中标准：7d≥0.015、28d≤0.10，结果：7d是0.016、28d是0.028；空气中标准：21d≥-0.02，结果为-0.011。
(4)具有降低和延缓水化热和抑制碱-骨料反应作用水泥混凝土在浇筑过程中，会产生大量水化放热，水化放热超过一定的温度，将会严重影响混凝土的质量。
国家规范规定，混凝土中心温度与表面温度的温差不得超过25℃。
否则，会引起开裂，影响强度，减少使用寿命。
经国家建材测试中心测试表明：掺5%、5.5%和6%的欣生JX抗裂硅质防水剂的对比试样，大量的水化热峰产生的时间约为11 h－14 h，未掺对比试样约5 h，延缓了6h－9h，说明该产品具有延缓大量水化热产生时间的作用。
同时试验证明，随着该剂掺量的增加，水化热明显降低。
达到中、低热硅酸盐水泥的要求。
碱－骨料的反应是指混凝土中水泥、砂、石、外加剂与混凝土中的碱发生有危害性的反应，从而影响混凝土的耐久性。
经改性、活化等处理后的沸石粉体，通过离子交换及吸附作用，使钾离子、钠离子等被吸收到沸石的空腔及孔穴中，降低砼中的碱含量，从而抑制碱－骨料的反应。
用内掺欣生JX抗裂硅质防水剂分别以4%、5%、6%的试样与基准水泥相比，随着该剂掺量的增加，膨胀率随之降低，表明该产品具有抑制碱-骨料反应的作用。
4、绿色环保(1)沸石本身就是一种环保性资源。
本公司利用沸石特性开发的“欣生净水剂”可以去除水体中的氮、磷以及重金属等有害物质。
加工成空气清新剂，可以吸附空气中的二氧化碳、氨气以及多种有害气体。
经浙江省疾病预防控制中心检测，所测试指标均符合《生活饮用水输配水设备及防护材料卫生安全评价规范》（2001）中有关规定的卫生要求。
(2)经国家建材测试中心对欣生JX抗裂硅质防水剂的测试评估[中心编号(NO):200580036]“依据GB6566－2001《建筑材料放射性核素限量》标准对普通型及泵送型二种类型的混凝土进行放射性检测。
检测结果表明：内照射指数，技术指标1.0，结果二种产品均为0.2；外照射指数，技术指标1.0，结果普通型0.5，泵送型0.4。
说明该产品符合标准要求，具有一定的抗幅射作用。
(3)经国家建材测试中心检验[中心编号（NO）：20068－0008]结果表明：“释放氨的限量符合GB18588－2001《混凝土外加剂中释放氨的限量》的要求”。
检验结果：氨释放量标准≤0. 1%，结果0.01。
(4)欣生JX抗裂硅质防水剂经国家权威机构检测后，中国建筑材料企业管理协会为金华市欣生沸石开发有限公司JX抗裂硅质防水剂产品颁发了《中国绿色环保建材推广证书》。
[证书编号：LS－050045]。
中国建筑材料测试中心为金华市欣生沸石开发有限公司JX抗裂硅质防水等产品颁发了《健康建材产品标志使用证书》。
[注册编号：J KJC112－0001]。
综合以上简介可以说明，欣生JX抗裂硅质防水剂是一种能达到改善砂浆混凝土工作性能、提高强度、增强耐久性、绿色环保的好产品。
二、产品分类和应用范围1、产品分类2、产品应用范围（1）从大范围而言，欣生JX抗裂硅质防水剂适用于所有砂浆、混凝土防水工程。
如：工民用建筑、水利、交通、军事人防建筑工程等。
（2）具体而言，JX－I型产品适用于各类防水砂浆，厚度为20m m；JX－II型产品适用于外墙抗裂防水砂浆或40mm－150mm的各种细石混凝土工程；JX－III（泵送型）适用于需泵送的各种防水混凝土工程；JX－III（普通型）适用于现场搅拌的混凝土工程或由各商混站自己配制泵送剂的混凝土工程。
JX 与传统柔性对比
04 品牌案例
品牌案例
Brand cases
五矿崇文金城
地库面积：12万方 共分6个标段，目前A、B、C、D 标段已交付，E、F标段在建 最早交付的地库至今已有近三 年时间，经历几个雨季，地库内 部干燥、无异味、无发霉现象。
品牌案例
Brand cases
旭辉铂悦金陵
项目地址：南京市建邺区应天大 街与乐山路交界 开工时间：2016年 预计交付：2017年 建筑类别：高层 地库面积：2万平方 地库进度：住宅部分地库侧墙都 已回土，顶板大部分已经回土， 极少的渗漏，经过维修后至今未 发现复漏。
防水理念对比
Waterproofing Idea
柔性防水
柔性防水工艺，需要等待混凝土或砂浆干 燥，由此可能导致因为混凝土和砂浆的干 缩而增加混凝土的裂缝。结果是为了做表 面防水，实际损害了建筑结构自身的质量。
对比Байду номын сангаас
对建筑物的影响
柔性防水若99%做的成功，1%不成功，那 99%都无效，因为1%的失效，经常导致原 来的防水层变成窜水层，维修时非常复杂，
品牌案例
Brand cases
万科南京翡翠公园
项目地址：南京江宁区清水亭东路 开工时间：2016年6月 预计交付：2018年6月 建筑类别：高层 地库面积：6万平方 地库结构：JX刚性防水标准做法， 目前一期已经交付，二期交付中。
品牌案例
Brand cases
紫晶唐
项目地址：南京市浦口区浦珠南路 26号 占地面积：1.5万平方 建筑类别：商住 交付日期：2014年5月 地库做法：JX硅质抗裂刚性防水做 法
投料过程管控
机械自动投料
1、人员和操作台人员先 确认库存及配合比。
有机硅类防水剂在干混砂浆中的应用及其防水机理探讨
1、醇基硅橡胶：醇基硅橡胶是一种以醇为端基的聚硅氧烷，具有优良的憎水 性和透气性。它可以在干混砂浆中形成致密的防水膜，从而提高砂浆的防水性 能。
2、乙烯基硅橡胶：乙烯基硅橡胶是一种以乙烯基为端基的聚硅氧烷，具有较 好的耐候性和耐紫外线性能。它在干混砂浆中能够形成较厚的防水层，从而有 效地防止水分渗透。
一、背景介绍
有机硅类防水剂是一种基于有机硅聚合物的防水材料，具有出色的耐候性、抗 紫外线和化学稳定性等特点。在干混砂浆中，有机硅类防水剂能够有效地提高 砂浆的防水性能，确保建筑物的使用寿命和安全性。
二、防水剂种类
常见的有机硅类防水剂有醇基硅橡胶和乙烯基硅橡胶等。这些防水剂具有不同 的特点和应用场景，下面将分别介绍。
有机硅类防水剂在干混砂浆中的应用及 其防水机理探讨
01 一、背景介绍
目录
02 二、防水剂种类
03 三、应用场景
04 四、防水机理
05 五、优缺点分析
06 六、未来发展方向
随着建筑行业的不断发展，对建筑材料的要求也越来越高。在建筑防水领域， 有机硅类防水剂因其独特的性能而得到了广泛的应用。本次演示将介绍有机硅 类防水剂在干混砂浆中的应用及其防水机理，希望对大家有所帮助。
2、离子交联作用：有机硅类防水剂中的离子基团可以与砂浆中的离子基团相 互作用，形成离子键，从而增强砂浆的憎水性能。
3、表面活性剂作用：有机硅类防水剂中的烷基链可以作为表面活性剂，降低 水和砂浆表面的张力，使水分难以在砂浆表面停留和渗透。
五、优缺点分析
与传统的防水材料相比，有机硅类防水剂具有以下优点：
1、良好的耐候性和抗紫外线性能，能够在恶劣的环境条件下保持稳定的防水 性能。
Hale Waihona Puke 2、无机材料，不会因老化而产生有害物质，对环境和人体无害。
硅质抗裂防水剂执行标准
硅质抗裂防水剂执行标准
硅质抗裂防水剂是一种用于建筑物表面防水和防裂的材料。
为了确保其质量和安全性，需要制定一份严格的执行标准。
该标准应包括以下内容：
1. 产品分类和命名：根据材料组成、使用范围、防水效果等因素，将硅质抗裂防水剂分为不同的分类，并赋予相应的名称。
2. 技术要求：明确硅质抗裂防水剂的化学成分、物理性质、防水效果等技术指标，确保产品质量稳定、达到预期效果。
3. 检验方法：制定一套严格的检验方法，以保证对硅质抗裂防水剂进行准确、全面的检验，包括化学分析、物理性能测试、使用效果评估等。
4. 包装、储存和运输：规定硅质抗裂防水剂的包装要求、储存条件和运输标准，以确保产品在运输和存储过程中不受损坏或影响使用效果。
5. 标识和使用说明：规定硅质抗裂防水剂的标识要求和使用说明，包括产品名称、生产厂商、批号、使用方法、注意事项等，以确保用户正确使用产品，避免安全事故发生。
制定严格的执行标准，不仅可以提高硅质抗裂防水剂的质量和安全性，还可以规范市场竞争秩序，增强消费者信心，促进建筑行业的发展。
- 1 -。
硅质抗裂防水剂执行标准
硅质抗裂防水剂执行标准硅质抗裂防水剂是一种常用于建筑防水工程的材料，它具有良好的防水、抗裂、耐久性强等优点。
为了保证使用效果和安全性，相关部门制定了硅质抗裂防水剂的执行标准。
下面将详细介绍这个执行标准。
第一步，命名。
对于这种建筑材料，要有一个准确的名称，以方便使用和管理。
经过研究和讨论，硅质抗裂防水剂被命名为“硅酸盐抗裂防水涂料”。
第二步，分类。
对于防水涂料，要按照其净化原理和用途分类，以方便用户选择。
硅酸盐抗裂防水涂料被分为两类：A类为高分子组成的涂料，B类为水泥基组成的涂料。
第三步，性能指标。
为了确保硅酸盐抗裂防水涂料的使用效果，需要规定其性能指标。
性能指标包括抗拉强度、抗压强度、干缩变形率、附着力、耐碱性等。
同时，针对不同类别的涂料，要求的性能指标也略有不同。
第四步，质量检测。
为了确保硅酸盐抗裂防水涂料的质量，需要建立相应的质量检测体系。
检测要求包括材料检测、批号检测、出厂检测等。
只有通过质量检测的涂料才能出厂销售。
第五步，使用方法。
为了让用户正确使用硅酸盐抗裂防水涂料，需要制定使用方法。
使用方法包括表面处理、涂料调配、涂料施工等。
同时，还需要提供一些使用注意事项，如避免直接接触眼睛、皮肤等。
综上所述，硅酸盐抗裂防水涂料执行标准包括命名、分类、性能指标、质量检测和使用方法。
要求涂料生产厂家按照标准生产，用户按照标准使用。
这样可以确保硅酸盐抗裂防水涂料的使用效果和安全性。
有机硅防水剂
有机硅防水剂有机硅防水剂一、产品简介泰诺建材生产的TN-YJG高效有机硅建筑防水渗透防水剂，是采用最先进生产工艺，由多种脂肪酸和十多种无机材料经过高温化学反应制成的一种新型的水溶性防水剂。
产品在水和二氧化碳的作用下生成甲基硅烷，并进一步缩合成高分子化合物网状有机硅树脂膜，其渗透性极强，憎水效果明显，快速见效且持久。
用它喷过的部位，水滴会自然消落，好像水珠落在荷叶上一样。
无毒、无味、不挥发、不易燃、无污染，与传统有机硅相比它可以直接喷、涂、刷在砼、石材、砖瓦及各种硅酸盐制品及墙面上，既保持了建筑物原有风貌，又达到防水渗、防长苔藓、防盐霜、防霉、防污染效果，提高了防风化、抗酸雨、渗入腐蚀及抗碳化能力，延长砼墙面及制品的寿命，并能和水泥拌合成憎水砂浆，用于制造防水水泥制品及防水水泥抹灰层。
是一种实用、简便、成本低的新型防水材料。
技术性能指标完全达到JC/ T902-2002技术标准。
二、产品特点1.无色、无味、无毒，不易燃、不挥发的低碱溶液，使用安全；2.施工简便、造价低廉、防水寿命持久；3.防水性能、抗渗性能、耐水性能、耐腐蚀性俱佳；4.防潮、防霉、不长青苔，将本产品喷刷在建筑物 ( 特别是面砖墙面、清水砖墙面、砼砌块、劈裂砖、泰山砖墙面；石灰、水泥粉刷层 )表面，具有良好的防水、防潮、防霉功能，在外界潮湿的环境下保持室内干燥，尤其适用于 ( 粮食 ) 仓库、住宅、档案室、图书馆等。
用于瓷砖、马赛克饰面接缝上，因不吸水，冬天不会结冰、不产生膨胀，可防止瓷砖、马赛克的剥落。
用于纪念性碑塔等天然石料上，能防止青苔的生长，保持表面清洁。
5.可掺、可喷满足不同用户需要。
三、技术要求有效成分甲基硅酸钠外观无色或淡黄色液体固含量30%硅酮含量20%密度 1.1-1.2PH值12-13可燃性不易燃粘度（25℃，mm2/s) 8-15碱含量5-10四、使用范围1广泛适用于屋面、内外墙面、地面、卫生间、厨房、地下室和仓库的防水防潮以及钢筋混凝土结构的阻透防渗透；在外墙面形成一层肉眼观察不到的透气性憎水薄膜，就像给建筑物穿上一件透明、透气的雨衣，阻止水分湿润，浸入墙体，防止内墙面潮湿发霉、发黑和脱落等病害。
JX-ⅢW(无减水型)防水剂

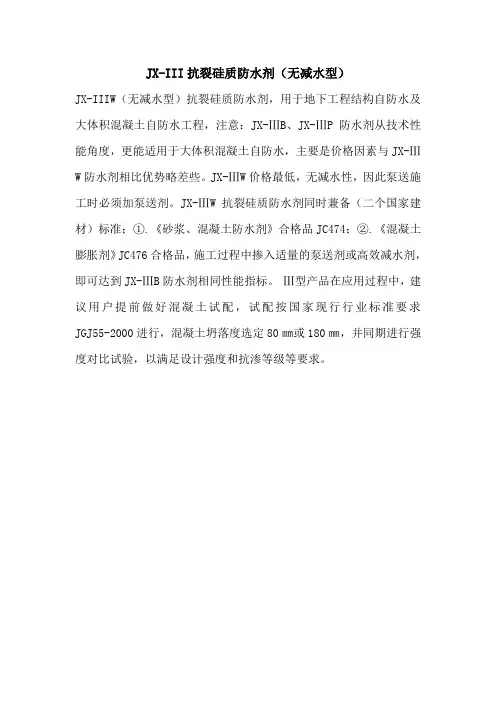

JX-III抗裂硅质防水剂（无减水型）
JX-IIIW（无减水型）抗裂硅质防水剂，用于地下工程结构自防水及大体积混凝土自防水工程，注意：JX-ⅢB、JX-ⅢP防水剂从技术性能角度，更能适用于大体积混凝土自防水，主要是价格因素与JX-ⅢW防水剂相比优势略差些。
JX-ⅢW价格最低，无减水性，因此泵送施工时必须加泵送剂。
JX-ⅢW抗裂硅质防水剂同时兼备（二个国家建材）标准；①.《砂浆、混凝土防水剂》合格品JC474；②.《混凝土膨胀剂》JC476合格品，施工过程中掺入适量的泵送剂或高效减水剂，即可达到JX-ⅢB防水剂相同性能指标。
Ⅲ型产品在应用过程中，建议用户提前做好混凝土试配，试配按国家现行行业标准要求JGJ55-2000进行，混凝土坍落度选定80㎜或180㎜，并同期进行强度对比试验，以满足设计强度和抗渗等级等要求。
Q_GYS007-2019抗裂硅质防水剂
Q/GYS 广东粤盛特种建材有限公司企业标准Q/GYS 007-2019抗裂硅质防水剂Crack resistant silicone waterproof agent2019 – 9-22 发布2019 - 10- 22 实施前言本标准按照GB/T 1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准由广东粤盛特种建材有限公司提出。
本标准起草单位：广东粤盛特种建材有限公司。
本标准主要起草人：李宝贵、鲁成。
本标准首次发布日期：2019年9月22日。
抗裂硅质防水剂1 范围本标准规定了抗裂硅质防水剂（代号YS-JX-IIIw）的术语和定义、技术要求、试验方法、检验规则、包装、标志、运输与贮存。
本标准适用于抗裂硅质防水剂。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括堪误的内容）或修订版均不适用于本标准。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 8076 混凝土外加剂GB/T 12573 水泥取样方法GB/T 1345 水泥细度检验方法筛析法GB/T 1346 水泥标准稠度用水量、凝结时间、安定性检验方法GB/T 17671 水泥胶砂强度检验方法（ISO法）GB/T 23439 混凝土膨胀剂GB/T 8077 混凝土外加剂匀质性试验方法JC/T 474 砂浆、混凝土防水剂JC/T 1011 混凝土抗硫酸盐类侵蚀防腐剂3 术语和定义3.1抗裂硅质防水剂在混凝土搅拌时加入，经水化反应后能产生一定膨胀能使混凝土产生膨胀，补偿混凝土体积收缩，并能降低混凝土在静水压力下的透水性，同时可以提高混凝土抵抗硫酸盐侵蚀性能的粉体外加剂。
4 技术要求抗裂硅质防水剂的性能指标应符合表1中的规定。
表1 抗裂硅质防水剂的性能指标5 试验方法5.1 化学成分及理化指标5.1.1 细度按照GB/T 8077规定的方法进行。
有机硅防水剂
武汉市恒星防水材料有限公司
1
有机硅防水剂
一、产品简介
有机硅防水剂经喷涂或涂刷在建筑物墙体上，即可形成肉眼看不到的一层物质，并能掺入墙内数毫米。
这种有机硅涂膜，具有呼吸功能和强烈的憎水性，当雨水吹打在建筑物上或遭遇湿气时，即呈水珠自然流淌阻止水分侵入，又因基底材料的毛细孔未封闭，墙体内的潮气仍透过防水物质无障碍地向外散发，达到既能防水又能透气，从而保持建筑物墙面地完整和美观。
二、适用范围
适用于多种外墙基材，如清水墙面、石灰、水泥砂浆粉刷层、混凝土表面，均具有良好的防水、防潮、防霉、防污染、防盐析功能；罩于各种涂料装饰表面，能大幅度提高涂层的防水、保色、抗污染能力；
用于瓷砖、马赛克接缝面上，可防止墙面吸水和因吸水引起霜冻造成的破坏引起的瓷砖、马赛克的剥落，并能防止墙面盐析引起产生白花；
用于古建筑物上能大大提高其防酸雨腐蚀、抗风化、防水和保色性能； 因此有机硅防水剂可广泛用在各种建筑物饰面、园林、古建筑石雕、文物保护单位、仓库、档案、图书馆、列士陵园领域或推广应用，尤其是解决粮仓、民用建筑及其他建筑物的渗漏，另外还适用于各种保温材料作为憎水层。
有机硅防水剂_0.doc
有机硅防水剂
有机硅防水剂是一种无污染、无刺激性的新型高效防水材料，为世界先进国家所广泛应用。
下面是下面带来的关于有机硅防水剂的主要内容介绍以供参考。
有机硅防水剂介绍：
有机硅防水剂具有两种性质分别是：水性和油性．水性的有机硅防水剂为无色或浅黄色，把它掺入水泥砂浆中，还可起到缓凝剂、减水剂和增强剂作用。
因此它适合应用于建筑行业、外墙饰面、地下工程、仿古建筑物、水池、砖瓦、水泥、石膏制品和以珍珠岩为主料的保温材料及农村屋顶的防水，防潮、防污染处理。
油性的有机硅防水剂是透明的，一般用于釉面、瓷砖、地板砖、陶瓷等，可适当加入部分溶剂稀释，使用方便。
拒水原理
有机硅乳的拒水原理：当聚硅乳加热到140℃以上时，聚硅氧烷在织物上定向排列，疏水基——CH3朝外，聚硅油乳液的硅原子、氧原子与纤维上的某些原子形成配价键和氢键，因而水蒸汽、空气能通过织物，水珠却不能透过。
聚硅油乳液链顶端的羟基与含氢硅油接枝，即含氢硅油中Si．H键水解成Si．H，它与硅油端羟基脱水接枝形成长链分子，分子变得更大，更柔软，可增加拒水性。
硅油和含氢硅油150-180℃在织物表面交联形成不溶于水和溶剂的聚有机硅氧烷树脂膜。
硅烷结构中甲基朝外，产生拒水性，膜不连续与透气性。
适用范围
本产品广泛适用于各种建筑物的内外墙,尤其可解决民用房普遍存在的东墙、北墙渗水引起的室内霉变问题.另外它还可以广泛用于室内装饰前的防潮防霉处理,工业厂房内外墙的抗污染保洁、抗风化、防酸雨处理,以及水库、水塔、蓄水池、污水处理厂及农业排灌渠道的防水工程;对于古建筑、石碑、瓷砖、图书档案室、精密仪器室及计算机机房、变配电房、仓库等也均可适用。
JK—JX—Ⅲ硅质抗裂防水剂
JK—JX—Ⅲ硅质抗裂防水剂一、JK—JX—Ⅲ硅质抗裂防水剂是我公司与中科院结合国内、国外的先进技术研究开发的一种新型、混凝土外加剂。
钢筋混凝土生产裂缝的原因复杂，就材料而言，混凝土干缩和冷缩是主要原因。
因此，混凝土在浇筑和硬化过程中，由于化学减缩、冷缩和干缩等因素会引起混凝土体积收缩，并收缩值大约为自身体积的0.04%。
通过大量的调查与相关研究表明：由于变形作用引起的裂缝约占80%。
收缩性的裂缝对混凝土的稳定性、耐久性带来很大的危害，抗裂比抗渗更为关键。
JK—JX —Ⅲ硅质抗裂防水剂具有以下原理：（1）有极强的抗渗性。
防水剂含有丰富的活性硅和活性铝，能参与胶凝材料的水化及凝结硬化过程，增加水化产物，改善骨科与胶凝材料的胶结，从而提高混凝土的强度，特别是可以逐步提高混凝土的后期强度。
防水剂使水泥质点和骨料形成憎水吸附层，生成不溶性物质，起到填充微笑孔隙和阻塞毛细管路的作用，从而提高混凝土密实、抗渗的能力。
某省水科院抗渗W28~W30，比基准试件W16高一倍左右。
明显提高混凝土抗渗等级。
（2）具有抗裂性。
防水剂具有一定的微膨胀作用，混凝土会产生适度微膨胀，在钢筋和邻位约束下，可在钢筋混凝土结构中建立一定的预压力，抵消混凝土在硬化过程中产生的收缩拉应力，补偿水化热引起的温暖应力，防止或减少混凝土结构生产裂缝，达到抗裂防水。
国家建材测试中心2006年5月29日微膨胀，补偿收缩作用检验报告为例，在水中标准：7d≥0.030，28d≥0.120，结果7d=0.032、28d=0.130，在空气中的标准21d≥0.02，结果为-0.011。
（3）具有减低和延缓水化热作用。
国家规范规定：混凝土中心温度与表面温度的温差不得超过25℃。
国家建材检测中心测试表明：掺5%、5.5%、6%的抗裂硅质防水剂的对比试样，大量的水化热峰值产生的时间为11~14h，未掺试样约为5h，延缓6~9h。
同时证明，随着掺量的增加，水化热明显降低。
