阻抗计算公式、polarsi9000(教程)
详解Polar Si 软件计算阻抗

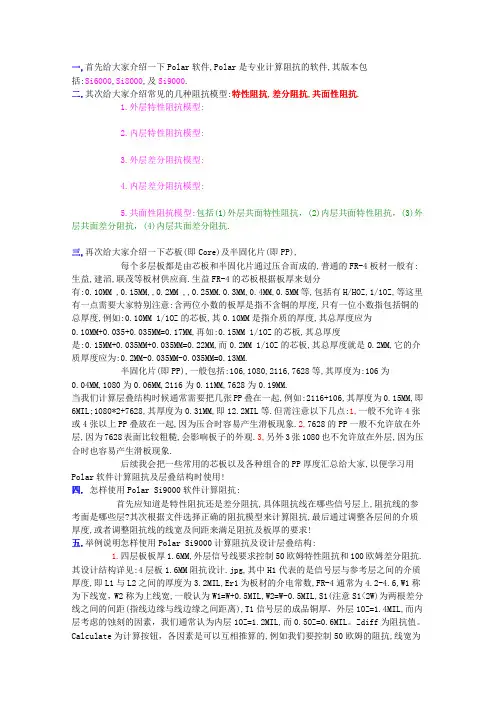

一,首先给大家介绍一下Polar软件,Polar是专业计算阻抗的软件,其版本包括:Si6000,Si8000,及Si9000.二,其次给大家介绍常见的几种阻抗模型:特性阻抗,差分阻抗,共面性阻抗.1.外层特性阻抗模型:2.内层特性阻抗模型:3.外层差分阻抗模型:4.内层差分阻抗模型:5.共面性阻抗模型:包括(1)外层共面特性阻抗，(2)内层共面特性阻抗，(3)外层共面差分阻抗，(4)内层共面差分阻抗.三,再次给大家介绍一下芯板(即Core)及半固化片(即PP),每个多层板都是由芯板和半固化片通过压合而成的,普通的FR-4板材一般有:生益,建滔,联茂等板材供应商.生益FR-4的芯板根据板厚来划分有:0.10MM ,0.15MM,,0.2MM ,,0.25MM.0.3MM,0.4MM,0.5MM等,包括有H/HOZ,1/1OZ,等这里有一点需要大家特别注意:含两位小数的板厚是指不含铜的厚度,只有一位小数指包括铜的总厚度,例如:0.10MM 1/1OZ的芯板,其0.10MM是指介质的厚度,其总厚度应为0.10MM+0.035+0.035MM=0.17MM,再如:0.15MM 1/1OZ的芯板,其总厚度是:0.15MM+0.035MM+0.035MM=0.22MM,而0.2MM 1/1OZ的芯板,其总厚度就是0.2MM,它的介质厚度应为:0.2MM-0.035MM-0.035MM=0.13MM.半固化片(即PP),一般包括:106,1080,2116,7628等,其厚度为:106为0.04MM,1080为0.06MM,2116为0.11MM,7628为0.19MM.当我们计算层叠结构时候通常需要把几张PP叠在一起,例如:2116+106,其厚度为0.15MM,即6MIL;1080*2+7628,其厚度为0.31MM,即12.2MIL等.但需注意以下几点:1,一般不允许4张或4张以上PP叠放在一起,因为压合时容易产生滑板现象.2,7628的PP一般不允许放在外层,因为7628表面比较粗糙,会影响板子的外观.3,另外3张1080也不允许放在外层,因为压合时也容易产生滑板现象.后续我会把一些常用的芯板以及各种组合的PP厚度汇总给大家,以便学习用Polar软件计算阻抗及层叠结构时使用!四, 怎样使用Polar Si9000软件计算阻抗:首先应知道是特性阻抗还是差分阻抗,具体阻抗线在哪些信号层上,阻抗线的参考面是哪些层?其次根据文件选择正确的阻抗模型来计算阻抗,最后通过调整各层间的介质厚度,或者调整阻抗线的线宽及间距来满足阻抗及板厚的要求!五,举例说明怎样使用Polar Si9000计算阻抗及设计层叠结构:1.四层板板厚1.6MM,外层信号线要求控制50欧姆特性阻抗和100欧姆差分阻抗.其设计结构详见:4层板1.6MM阻抗设计.jpg,其中H1代表的是信号层与参考层之间的介质厚度,即L1与L2之间的厚度为3.2MIL,Er1为板材的介电常数,FR-4通常为4.2-4.6,W1称为下线宽，W2称为上线宽,一般认为W1=W+0.5MIL,W2=W-0.5MIL,S1(注意S1<2W)为两根差分线之间的间距(指线边缘与线边缘之间距离),T1信号层的成品铜厚，外层1OZ=1.4MIL,而内层考虑的蚀刻的因素，我们通常认为内层1OZ=1.2MIL,而0.5OZ=0.6MIL。
SI9000各阻抗计算说明
SI9000各阻抗计算说明阻抗培训1.外层单端:Coated Microstrip 1BH1:介质厚度(PP⽚或者板材,不包括铜厚)Er1:PP⽚的介电常数(板材为:4.5 P⽚4.2)W1:阻抗线上线宽(客户要求的线宽)W2:阻抗线下线宽(W2=W1-0.5MIL)T1:成品铜厚C1:基材的绿油厚度(我司按0.8MIL)C2:铜⽪或⾛线上的绿油厚度(0.5MIL)Cer:绿油的介电常数(我司按3.3MIL)Zo:由上⾯的参数计算出来的理论阻值2.外层差分:Edge-Coupled Coated Microstrip 1BH1:介质厚度(PP⽚或者板材,不包括铜厚) Er1:PP⽚的介电常数(板材为:4.5 P⽚4.2) W1:阻抗线上线宽(客户要求的线宽)W2:阻抗线下线宽(W2=W1-0.5MIL)S1:阻抗线间距(客户原稿)T1:成品铜厚C1:基材的绿油厚度(我司按0.8MIL)C2:铜⽪或⾛线上的绿油厚度(0.5MIL)C3:基材上⾯的绿油厚度(0.50MIL) Cer:绿油的介电常数(我司按3.3MIL)3.内层单端:Offset Stripline 1B1AH1:介质厚度(PP⽚或者光板,不包括铜厚) Er1:H1厚度PP⽚的介电常数(P⽚4.2MIL) H2:介质厚度(PP⽚或者光板,不包括铜厚)Er2:H2厚度PP⽚的介电常数(P⽚4.2MIL)W1:阻抗线上线宽(客户要求的线宽)W2:阻抗线下线宽(W2=W1-0.5MIL)T1:成品铜厚Zo:由上⾯的参数计算出来的理论阻值4.内层差分:Edge-Couled Offset Stripline 1B1AH1:介质厚度(PP⽚或者光板,不包括铜厚)Er1:H1厚度PP⽚的介电常数(P⽚4.2MIL)H2:介质厚度(PP⽚或者光板,不包括铜厚)Er2:H2厚度PP⽚的介电常数(P⽚4.2MIL)W1:阻抗线上线宽(客户要求的线宽)W2:阻抗线下线宽(W2=W1-0.5MIL)S1:客户要求的线距T1:成品铜厚Zo:由上⾯的参数计算出来的理论阻值5.外层单端共⾯地:Coated Coplanar Waveguide With Ground 1BH1:介质厚度(PP⽚或者板材,不包括铜厚)Er1:PP⽚的介电常数(板材为:4.5 P⽚4.2)W1:阻抗线上线宽(客户要求的线宽)W2:阻抗线下线宽(W2=W1-0.5MIL)D1:阻抗线到两边铜⽪的距离T1:成品铜厚C1:基材的绿油厚度(我司按0.8MIL)C2:铜⽪或⾛线上的绿油厚度(0.5MIL)Cer:绿油的介电常数(我司按3.3MIL)Zo:由上⾯的参数计算出来的理论阻值6.外层差分共⾯地:Diff Coated Coplanar Waveguide With Ground 1BH1:介质厚度(PP⽚或者板材,不包括铜厚) Er1:PP⽚的介电常数(板材为:4.5 P⽚4.2) W1:阻抗线上线宽(客户要求的线宽)W2:阻抗线下线宽(W2=W1-0.5MIL)S1:阻抗线间距(客户原稿)D1:阻抗线到铜⽪的距离T1:成品铜厚C1:基材的绿油厚度(我司按0.8MIL)C2:铜⽪或⾛线上的绿油厚度(0.5MIL)C3:基材上⾯的绿油厚度(0.50MIL) Cer:绿油的介电常数(我司按3.3MIL) Zo:由上⾯的参数计算出来的理论阻值。
PCB线路板阻抗计算公式
PＣB线路板阻抗计算公式现在关于PＣB线路板得阻抗计算方式有很多种,相关得软件也能够直接帮您计算阻抗值,今天通过pｏlａr si9000来与大家说明下阻抗就是怎么计算得。
在阻抗计算说明之前让我们先了解一下阻抗得由来与意义:传输线阻抗就是从电报方程推导出来(具体可以查询微波理论)如下图，其为平行双导线得分布参数等效电路:从此图可以推导出电报方程取传输线上得电压电流得正弦形式得推出通解ﻫ定义出特性阻抗ﻫ无耗线下ｒ=0，g＝0 得ﻫﻫ注意,此特性阻抗与波阻抗得概念上得差异(具体查瞧平面波得波阻抗定义)特性阻抗与波阻抗之间关系可从此关系式推出、Ok,理解特性阻抗理论上就是怎么回事情，瞧瞧实际上得意义，当电压电流在传输线传播得时候，如果特性阻抗不一致所求出得电报方程得解不一致，就造成所谓得反射现象等等、在信号完整性领域里，比如反射，串扰,电源平面切割等问题都可以归类为阻抗不连续问题，因此匹配得重要性在此展现出来、叠层（sｔackup）得定义我们来瞧如下一种stackuｐ,主板常用得8 层板（4 层pｏwｅｒ/gｒoｕnｄ以及4 层走线层,ｓgｇｓsｇgｓ，分别定义为L1，L2…L8）因此要计算得阻抗为Ｌ1，Ｌ４，L5，L8下面熟悉下在叠层里面得一些基本概念，与厂家打交道经常会使用得Oz 得概念Oｚ本来就是重量得单位Oz(盎司）=２8、3 g(克)在叠层里面就是这么定义得,在一平方英尺得面积上铺一盎司得铜得厚度为1Oｚ，对应得单位如下介电常数(DK)得概念电容器极板间有电介质存在时得电容量Cx与同样形状与尺寸得真空电容量Ｃｏ之比为介电常数：ﻫε ＝Cｘ/Ｃｏ＝ε＇－ε”ﻫPrｅpreg/Coｒe 得概念ｐｐ就是种介质材料,由玻璃纤维与环氧树脂组成，corｅ其实也就是pp类型介质,只不过她两面都覆有铜箔,而pp没有、传输线特性阻抗得计算首先,我们来瞧下传输线得基本类型,在计算阻抗得时候通常有如下类型：微带线与带状线，对于她们得区分,最简单得理解就是，微带线只有１个参考地，而带状线有2个参考地，如下图所示对照上面常用得8 层主板，只有top 与bottｏｍ走线层才就是微带线类型,其她得走线层都就是带状线类型在计算传输线特性阻抗得时候, 主板阻抗要求基本上就是：单线阻抗要求55 或者６０O ｈm，差分线阻抗要求就是7０～1１0Ｏｈm，厚度要求一般就是1~2mm，根据板厚要求来分层得到各厚度高度、在此假设板厚为1、6ｍm,也就就是６３mil 左右, 单端阻抗要求60Ｏhｍ,差分阻抗要求10０Ohm，我们假设以如下得叠层来走线。
Polar-Si9000软件计算阻抗及叠层

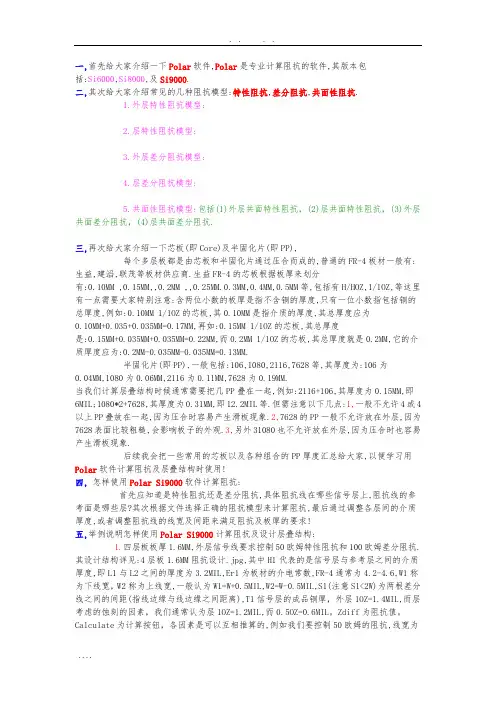

一,首先给大家介绍一下Polar软件,Polar是专业计算阻抗的软件,其版本包括:Si6000,Si8000,及Si9000.二,其次给大家介绍常见的几种阻抗模型:特性阻抗,差分阻抗,共面性阻抗.1.外层特性阻抗模型:2.层特性阻抗模型:3.外层差分阻抗模型:4.层差分阻抗模型:5.共面性阻抗模型:包括(1)外层共面特性阻抗，(2)层共面特性阻抗，(3)外层共面差分阻抗，(4)层共面差分阻抗.三,再次给大家介绍一下芯板(即Core)及半固化片(即PP),每个多层板都是由芯板和半固化片通过压合而成的,普通的FR-4板材一般有:生益,建滔,联茂等板材供应商.生益FR-4的芯板根据板厚来划分有:0.10MM ,0.15MM,,0.2MM ,,0.25MM.0.3MM,0.4MM,0.5MM等,包括有H/HOZ,1/1OZ,等这里有一点需要大家特别注意:含两位小数的板厚是指不含铜的厚度,只有一位小数指包括铜的总厚度,例如:0.10MM 1/1OZ的芯板,其0.10MM是指介质的厚度,其总厚度应为0.10MM+0.035+0.035MM=0.17MM,再如:0.15MM 1/1OZ的芯板,其总厚度是:0.15MM+0.035MM+0.035MM=0.22MM,而0.2MM 1/1OZ的芯板,其总厚度就是0.2MM,它的介质厚度应为:0.2MM-0.035MM-0.035MM=0.13MM.半固化片(即PP),一般包括:106,1080,2116,7628等,其厚度为:106为0.04MM,1080为0.06MM,2116为0.11MM,7628为0.19MM.当我们计算层叠结构时候通常需要把几PP叠在一起,例如:2116+106,其厚度为0.15MM,即6MIL;1080*2+7628,其厚度为0.31MM,即12.2MIL等.但需注意以下几点:1,一般不允许4或4以上PP叠放在一起,因为压合时容易产生滑板现象.2,7628的PP一般不允许放在外层,因为7628表面比较粗糙,会影响板子的外观.3,另外31080也不允许放在外层,因为压合时也容易产生滑板现象.后续我会把一些常用的芯板以及各种组合的PP厚度汇总给大家,以便学习用Polar软件计算阻抗及层叠结构时使用!四,怎样使用Polar Si9000软件计算阻抗:首先应知道是特性阻抗还是差分阻抗,具体阻抗线在哪些信号层上,阻抗线的参考面是哪些层?其次根据文件选择正确的阻抗模型来计算阻抗,最后通过调整各层间的介质厚度,或者调整阻抗线的线宽及间距来满足阻抗及板厚的要求!五,举例说明怎样使用Polar Si9000计算阻抗及设计层叠结构:1.四层板板厚1.6MM,外层信号线要求控制50欧姆特性阻抗和100欧姆差分阻抗.其设计结构详见:4层板1.6MM阻抗设计.jpg,其中H1代表的是信号层与参考层之间的介质厚度,即L1与L2之间的厚度为3.2MIL,Er1为板材的介电常数,FR-4通常为4.2-4.6,W1称为下线宽，W2称为上线宽,一般认为W1=W+0.5MIL,W2=W-0.5MIL,S1(注意S1<2W)为两根差分线之间的间距(指线边缘与线边缘之间距离),T1信号层的成品铜厚，外层1OZ=1.4MIL,而层考虑的蚀刻的因素，我们通常认为层1OZ=1.2MIL,而0.5OZ=0.6MIL。
PCB线路板阻抗计算公式
PCB线路板阻抗计算公式现在关于PCB线路板的阻抗计算方式有很多种，相关的软件也能够直接帮您计算阻抗值，今天通过polar si9000 来和大家说明下阻抗是怎么计算的。
在阻抗计算说明之前让我们先了解一下阻抗的由来和意义：传输线阻抗是从电报方程推导出来（具体可以查询微波理论）如下图，其为平行双导线的分布参数等效电路：■------ di —r - dz£・必从此图可以推导出电报方程加丄匚丄T d ~ + [g+ c—it 二0 u=0取传输线上的电压电流的正弦形式劣==一+ j如oc= - -f*推岀通解辽/『+ jy g + J^c定义岀特性阻抗无耗线下r=0, g=0 得7 -区%、注意，此特性阻抗和波阻抗的概念上的差异（具体查看平面波的波阻抗定义）|£C = Ep特性阻抗与波阻抗之间关系可从厂此关系式推岀.Ok,理解特性阻抗理论上是怎么回事情，看看实际上的意义，当电压电流在传输线传播的时候，如果特性阻抗不一致所求出的电报方程的解不一致，就造成所谓的反射现象等等•在信号完整性领域里，比如反射，串扰，电源平面切割等问题都可以归类为阻抗不连续问题，因此匹配的重要性在此展现出来•叠层（stackup）的定义我们来看如下一种 stackup,主板常用的8层板（4层power/ground 以及4层走线 层,sggssggs,分别定义为L1, L2…L8）因此要计算的阻抗为L1,L4,L5,L8Oz 的概念 Oz 本来是重量的单位 0z （盎司）=28.3 g （克）在叠层里面是这么定义的，在一平方英尺的面积上铺一盎司的铜的厚度为 1Oz,对应的单位如下介电常数（DK ）的概念电容器极板间有电介质存在时的电容量Cx 与同样形状和尺寸的真空电容量 Co 之比为介电常数:e = Cx/Co = - ee"'Prepreg/Core 的概念pp 是种介质材料，由玻璃纤维和环氧树脂组成，core 其实也是pp 类型介质，只不过他两面都覆有铜 箔,而pp 没有.外匚走线L1F 面熟悉下在叠层里面的一些基本概念 ，和厂家打交道经常会使用的TQP L2L3L4L5 L6 L7CORFCORE .005"f 9 OZ(QiitAr l^yer+Pl^t ng)1 OZ(GMD)1 OZ1 OZ (VCC) I OZ (S1GMAL) 1 OZ(SIGNAL) 1 OZ(GrJD)F'repreo 丄 rril传输线特性阻抗的计算首先，我们来看下传输线的基本类型，在计算阻抗的时候通常有如下类型：微带线和带状 线,对于他们的区分，最简单的理解是，微带线只有1个参考地，而带状线有2个参考地，如下图 所示诫带线 带状线对照上面常用的8层主板，只有top 和bottom 走线层才是微带线类型,其他的走线层都是带状线类型在计算传输线特性阻抗的时候，主板阻抗要求基本上是：单线阻抗要求55或者600hm, 差分线阻抗要求是 70~1100hm ，厚度要求一般是1~2mm ，根据板厚要求来分层得到各厚度高度•在此假设板厚为1.6mm ，也就是63mil 左右，单端阻抗要求60Ohm ，差分阻抗要求 100Ohm ，我们假设以如下的叠层来走线。
详解PolarSI9000软件计算阻抗及设计层叠结构
详解 Polar SI9000 软件计算阻抗及设计层叠结构
第一部分：阻抗知识详细介绍
1、特性阻抗的定义 特性阻抗：又称“特征阻抗”，它不是直流电阻，属于长线传输中的概念。
在高频范围内，信号传输过程中，信号沿到达的地方，信号线和参考平面（电源 或地平面）间由于电场的建立，会产生一个瞬间电流，如果传输线是各向同性的， 那么只要信号在传输，就始终存在一个电流 I，而如果信号的输出电平为 V，在 信号传输过程中，传输线就会等效成一个电阻，大小为 V/I，把这个等效的电阻 称为传输线的特性阻抗 Z。信号在传输的过程中，如果传输路径上的特性阻抗发 生变化，信号就会在阻抗不连续的结点产生反射。影响特性阻抗的因素有：介电 常数、介质厚度、线宽、铜箔厚度。 2、控制阻抗的目的
类型二：实测厚度=理论厚度-铜厚 1*（1-残铜率 1）-铜厚 2*（1-残铜率 2）
注：残铜率：残铜率是指板平面有铺铜的面积和整板面积之比；一般表层的残铜
率取 100%，光板的残铜率为 0。没有加工的原材料就是1，蚀刻成光板就是0. 一般我们设计中平面层取残铜率65%-70%，信号层取残铜率 15%-23%。
第三部分：6 层板阻抗计算实例演示
表层阻抗=SI9000 软件计算值（不盖阻焊模式）*0.9+3.2 内层阻抗= SI9000 软件计算值 L1/6 层单端 50 欧姆走线
L3 层单端 50 欧姆走线
L1/6 层差分 100 欧姆走线 L3 层差分 100 欧姆走线
L1 层单端 75 欧姆、隔层参考 L3 层走线 L1/L6 微带线、共面阻抗 100 欧姆走线
增加线宽，可减小阻抗，减小线宽可增大阻抗。线宽的控制要求在+/-10％ 的公差内，才能较好达到阻抗控制要求信号线的缺口影响整个测试波形，其单点 阻抗偏高，使其整个波形不平整,阻抗线不允许补线，其缺口不能超过10％ 线宽主要是通过蚀刻控制来控制。为保证线宽，根据蚀刻侧蚀量、光绘误差、图 形转移误差，对工程底片进行工艺补偿，达到线宽的要求。 ③ 铜厚 T
