过程控制期末大作业
已知飞轮升降系统模型对象：
G(s) = e−30s
(10s+1)2= e−30s
100s2+20s+1
要求：根据下列方法进行PID整定，写出整定后的PID参数，并画阶跃响应曲线表示M p、t s、t p。
1.根据响应曲线法整定参数；
2.使用衰减曲线法整定参数；
3.使用临界比例度法整定参数；
4.使用smith预估器法整定参数。
将四种方法图像放在一张图中比较，并用表格比较动态特性参数。
解：
1.根据响应曲线法整定参数：
τ=30s，T=10s，K=1
则PID调节器的整定参数值为：
K c K= 1.35(τ
T )−1+ 0.27 = 1.35×(30
10
)−1+ 0.27 = 0.72
T i T = [2.5（τ
T
）+ 0.5(τ
T
)2]/[1 + 0.6（τ
T
）] = [2.5×(30
10
)+0.5(30
10
)2]/[1+0.6(30
10
)] = 4.286
T d T = 0.37（τ
T
）/[1 + 0.2（τ
T
）] = 0.37×(30
10
) /[1+0.2(30
10
)] = 0.6938
进而可以求得理论的PID参数为：K p=K c= 0.7200
K i= K p
T i = 0.72
42.86
= 0.01680
K d= K p T d= 0.72×6.938 = 4.995
将理论PID参数带入MATLAB仿真框图：
显示结果：
可以看出，曲线超调量虽然很小，但过渡过程时间依然很长，则仍需继续调节PID参数。
当K p= 0.68；K i= 0.019；K d=7时
显示结果：
此时M p＜10%，t s较之前大大缩短，曲线效果好
2.使用衰减曲线法整定参数：
把调节器置成纯比例控制系统，用MATLAB进行试验，不断调节比例带，直
至输出曲线出现4:1衰减。
测得衰减比例带和衰减周期为：δs= 1.282；T s= 110s
则PID调节器的整定参数值为：
δ= 0.8δs= 0.8×1.282= 1.026
T i= 0.3T s= 0.3×110 = 33s
T d= 0.1T s= 0.1×110 = 11s
进而可以求得理论的PID参数为：
K p=1
δ= 1
1.026
= 0.9747
K i= K p
T i = 0.9747
33
= 0.02954
K d= K p T d= 0.9747×11 = 10.72
将理论PID参数带入MATLAB仿真框图：
显示结果：
可以看出，曲线超调过大，稳态时间过长，需继续调节PID参数以得到好的阶跃响应曲线。
当K p= 0.68；K i= 0.019 ；K d=7时
显示结果：
此时M p＜10%，t s较之前大大缩短，曲线效果好
3.使用临界比例度法整定参数：
把调节器置成纯比例控制系统，用MATLAB进行试验，不断调节比例带，直至输出曲线出现等幅振荡。
测得临界比例度和临界振荡周期为：
δcr= 0.6849；T cr= 100s
则PID调节器的整定参数值为：
δ= 1.67δcr= 1.67×0.6849 = 1.144
T i= 0.5T cr= 0.5×100 = 50s
T d= 0.125T cr= 0.125×100 = 12.5s
进而可以求得理论的PID参数为：
K p=1
δ= 1
1.144
= 0.8741
K i= K p
T i = 0.8741
50
= 0.01748
K d= K p T d= 0.8741×12.5 = 10.93
将理论PID参数带入MATLAB仿真框图：
显示结果：
可以看出，曲线超调过大，稳态时间过长，需继续调节PID参数以得到好的阶跃响应曲线。
当K p= 0.68；K i= 0.019 ；K d=7时
显示结果：
此时M p＜10%，t s较之前大大缩短，曲线效果好4.使用smith预估器法整定参数：
预估器的传递函数为：
D’(s)= 1
(10s+1)2（1 - e−30s）= 1−e
−30s
100s2+20s+1
参考衰减曲线法整定的参数作为理论值，即：K p= 0.9747
K i= 0.02954
K d= 10.72
将理论PID参数带入MATLAB仿真框图：
显示结果：
参考响应曲线法整定的参数作为理论值，即：K p= 0.7200
K i= 0.01680
K d= 4.995
显示结果：
参考临界比例度法整定的参数作为理论值，即：K p= 0.8741
K i= 0.01748
K d= 10.93
显示结果：
可以看出，以上曲线均无超调量，稳态时间也很长，故效果都不理想，仍需继续调节PID参数。
当K p= 0.9；K i= 0.065；K d=1时
显示结果：
可以看出，曲线有一定的超调量，且稳态时间很短，效果理想。
用MATLAB指令程序输出上述各种方式整定下的阶跃响应曲线，并放于同一张图中进行比较。
程序指令为：
>> A1=tf(1,[100 20 1],'inputdelay',30)
>> A2=tf([4.995 0.72 0.0168],[1 0])
>> A=feedback(ss(A2*A1),1);
>> B1=tf(1,[100 20 1],'inputdelay',30)
>> B2=tf([10.72 0.9747 0.02954],[1 0])
>> B=feedback(ss(B2*B1),1);
>> C1=tf(1,[100 20 1],'inputdelay',30)
>> C2=tf([10.93 0.8741 0.01748],[1 0])
>> C=feedback(ss(C2*C1),1);
>> D=tf([1 0.9 0.065],[100 21 1.9 0.065],'inputdelay',30);
>>subplot(2,2,1);plot(step(A));
>>subplot(2,2,2);plot(step(B));
>>subplot(2,2,3);plot(step(C));
>>subplot(2,2,4);plot(step(D));
分别输入时可以得出响应曲线法、衰减曲线法、临界比例度法、smith预估器法整定方式下的M p、t s、t p，如下所示：
用表格显示不同方式整定下的M p、t p、t s：
将曲线放在同一张图中进行比较，显示如下：
从以上表格及比较图中可以看出，使用Smith预估器法进行整定出的曲线M p
要比使用其他方法整定出来的小，到达稳态的时间t s也较另外三种方法短，但到达峰值的时间更长些，说明曲线上升时较另外三种方式下平滑。
且在调试过程中会发现使用相同的理论PID参数时，Smith预估器法整定出来的曲线效果是最好的。
过程控制大作业
班级：06110902
姓名：夏青
学号：20091452。

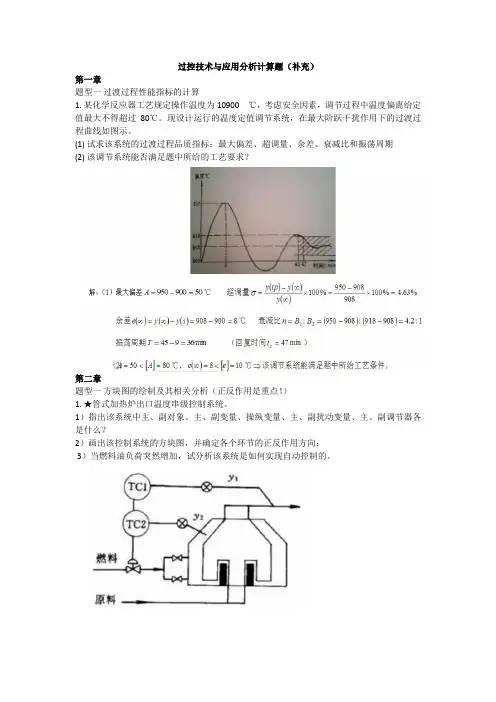

北京化工大学过程装备控制技术及应用期末复习重点计算题
过控技术与应用分析计算题（补充）第一章题型一过渡过程性能指标的计算1.某化学反应器工艺规定操作温度为10900℃，考虑安全因素，调节过程中温度偏离给定值最大不得超过80℃。
现设计运行的温度定值调节系统，在最大阶跃干扰作用下的过渡过程曲线如图示。
(1)试求该系统的过渡过程品质指标：最大偏差、超调量、余差、衰减比和振荡周期(2)该调节系统能否满足题中所给的工艺要求？第二章题型一方块图的绘制及其相关分析（正反作用是重点！）1.★管式加热炉出口温度串级控制系统。
1）指出该系统中主、副对象、主、副变量、操纵变量、主、副扰动变量、主、副调节器各是什么？2）画出该控制系统的方块图，并确定各个环节的正反作用方向；3）当燃料油负荷突然增加，试分析该系统是如何实现自动控制的。
解：1）主对象：加热炉内加热管的管壁；副对象：加热炉的炉膛主变量：原料的出口温度T1；副变量：炉膛内的温度T2；操纵变量：燃料的流量；主扰动量f1：被加热原料的进口的温度、压力、流量副扰动量f2：燃料油的压力、温度；雾化燃料油用的过热蒸汽的压力、流量；燃烧器的配风、炉膛的漏风以及环境温度等。
2）加热炉出口温度串级控制系统的方块图3）当燃料油负荷突然增加，试分析该系统是如何实现自动控制的。
在稳定工况下，原料油出口温度和炉膛温度处于相对稳定状态，控制燃料油的阀门保持在一定的开度。
当燃料油负荷突然增加，这个干扰会使炉膛的温度T2升高，原料油出口温度T1也会随之提高，此时温度检测变送器TT1将信号送给主控制器TC1，e1增大，主控制器输出u1减小，即副控制器的给定值减小，副控制器的输入偏差e2增大，副控制器的输出信号u2减小，控制阀开度减小，即操纵变量燃料油m减小，炉膛温度T2下降，从而炉管内原料油出口温度T1也会随之下降。
2.★课本P.42例2-3第三章题型一压力、温度测量应变片的贴片位置（设计）及其相关计算1.构件受载荷的作用如图示，已知构件截面：Φ20mm，为测量载荷P在构件上贴四个应变片，构成全桥测量。
陕西科技大学机电工程学院过程装备与控制工程安全工程期末考试题2
一，填空题，30分，每题2分1，传热的三种形式是。
典型的三种换热形式是指。
2，常用干燥设备有。
3，车间平面布置方案步骤一般包括。
4，轴封装置分为两类。
5，选择存储设备容器时，常需要做到四个“确定”值，它们分别是。
6，压力标准包括。
Ps150表示，由此数据可得Pn 的大小为。
7，管道热补偿包括两方面的补偿。
常用的补偿器形式有。
8，管道等级代号由组成，简单控制系统的基本组成单元包括。
9，多组分溶液精馏塔中组分分离的顺序不同可以分为。
10，冷凝器流程与形式一般分为三类。
11，釜式反应器的基本组成结构为。
12，离心泵的主要性能参数包括，性能曲线包括，离心泵的安全调节方法有。
13，非均相物质分离时，常用的分离方法有。
14，干燥按其热量供给湿物料的方式分为。
对流干燥过程的实质是。
15，换热器按作用分类分为。
二，简答，30分，每题3分1，与连续生产过程比较，简述简歇生产的显著特点？2，画出温度控制系统示意图并简述其工作原理？3，简述热管换热器的工作原理及其特点？4，分析简述旋风分离器的结构，并简述其除尘过程及其使用范围？5，简述泵的气傅和气蚀现象，及其简单的控制方法？6，简述物料衡算和热量衡算的计算原理及其在化工生产中的运用？7，简述减少流体阻力的措施？8，简述固定床反应器和流化床反应器的异同点？9，简述离心压缩机喘振的现象及其引起因素和控制方法？10，简述换热器安全控制系统中调节流量措施的几条途径？三，计算，20分，每题10分1,已知含尘气体中尘粒的密度为sρ=2300kg/m³气体温度为377K，粘度为0.036cp，流量为1000 m³/h，密度ρ=0.36kg/m³。
现采用标准旋风分离器分离其中的尘粒，取D=400mm。
试计算理论上能分离出来的最小颗粒直径dc 和压强降P∆。
2,某车间的输水系统如右图中（1）所示，已知出口处管径为φ44×2mm ，图中所示管段部分的压头损失为3.2×u 2/2g ，其它尺寸见图。
《热工过程自动控制》课程教学大纲(本科)
热工过程自动控制Automatic Control of Thermal Process课程代码：02410069学分：3学时：48 （其中：课堂教学学时：44实验学时：4上机学时：0课程实践学时:0 ）先修课程：能源与动力工程控制基础适用专业：能源与动力工程教材：《热工过程自动控制》（自编讲义）一、课程性质与课程目标（一）课程性质《热工过程自动控制》是能源与动力工程专业教学计划中重要的专业技术基础课，它是在自动化技术、计算机技术、通讯技术、电子技术、传感技术、测量技术、先进制造技术、管理学等课程知识的基础上，将自动控制原理应用到热工过程的一门应用科学。
通过本课程的学习，使学生掌握热工过程自动控制的基本原理以及必要的理论知识和工程实践能力，为学生毕业后从事本专业以及相关专业方面的工作打下坚实的基础。
（二）课程目标课程目标1:能够应用数学、自然科学和工程科学的基本原理，识别、表达、并通过文献研究分析热工过程自动控制中的复杂工程问题。
课程目标2：能够针对热工过程自动控制中的复杂工程问题，选择恰当的技术、资源、现代工程工具和信息技术工具，提出热工过程自动控制的解决方案、预期的实现目标以及控制质量的综合评定，并能够理解其局限性。
课程目标3：能够就热工过程自动控制中的复杂工程问题与业界同行进行有效沟通和交流，包括撰写报告和设计文稿、陈述发言、清晰表达和解释。
（三）课程目标与专业毕业要求指标点的对应关系（认证专业专业必修课程填写）1.毕业要求3：系统掌握本专业领域宽广的、必需的技术理论基础，主要包括机械和力学理论（机械原理、机械设计、理论力学、材料力学）、能源动力工程理论、热流体理论（热力学、流体力学、传热学）、电工电子和自动控制理论以及必要的计算机知识。
2.毕业要求4：掌握本专业领域方向所必需的专业知识和基本技能，了解学科前沿及发展趋势，并对其它相关专业方向的有关知识有一定了解。
3.毕业要求5：具有设计和实施工程实验的能力，并能够对实验结果进行分析。
