钢筋算量软件应用技巧
广联达钢筋算量技巧
广联达软件使用小经验钢筋计算时的一点小常识：1、在钢筋软件中，用（ A ）表示一级钢，用（ B ）表示二级钢，用（ C）表示三级钢，用（ D）表示新三级钢，用（ L ）表示冷轧带肋钢筋，用（ N ）表示冷轧扭钢2、工程的抗震等级是由（设防烈度）、（结构类型）、（檐高）决定的。
3、抗震等级对钢筋计算的（锚固）、（搭接）、（加密区范围）三方面有影响。
4、钢筋10.0里计算设置中可对（计算设置）、（节点设置）、箍筋设置、搭接设置、箍筋公式五方面按实际工程需要进行调整5、工程中，梁的支座是（柱），板的支座是（梁），柱是以（基础）为支座。
（一）绘图前的三项准备工作：1、分图纸：把图纸分为：总说明、基础、框架柱、墙与暗柱配筋、连梁配筋、梁配筋、板配筋、结构平面图、零星（楼梯节点等）九大部分，对构件来说，这9部分是独立的。
2、分析绘图先后顺序：首先根据总说明建立工程，把基础放在第一种构件绘图，而后是裙房部分框架柱，可以使用柱表功能。
再做墙与约束边缘构件配筋，因为墙会是梁的支座。
再下来是连梁配筋，因为连梁会是次梁的支座，所以连梁放在梁的前面。
接下来是主梁、次梁。
绘制完上述的构件后，板与板配筋就很方便了，利用点式画法或自动生成最小板，很快可以把板绘制完，再配板钢筋。
最后算楼梯等零星。
3、建立楼层关系表：在广联达软件中，层的概念很重要，掌握了层，软件就用得差不多了，把建筑里的构件分为水平构件与竖向构件，水平构件分为梁、板，竖向构件为剪力墙与柱。
尽量用层来控制竖向构件，非到万不得以不要用输标高来控制竖向构件。
我在画图之前建立一张楼层关系表，根据此表在软件中建立楼层，按总说明在此表中标上构件砼标号，在钢筋软件里很快可以把钢筋的锚固与搭接调好。
此表放在电脑前，可以在汇图时随时清楚的看到自己算在哪层，因为图纸上有些构件是按层来标示的，有些是按标高来标示的，有了这张楼层关系表，计算时很方便，不用来回推算。
（二）钢筋工程基本思路与图形工程基本思路1、钢筋工程基本思路：在计算钢筋工程量时，首先建立轴网，因为该工程轴网有两部分组成，所以首先找准两部分轴网的交点是正确建立轴网的关键。
广联达钢筋算量注意事项
广联达钢筋算量注意事项在进行建筑设计时，钢筋算量是一个非常重要的环节。
广联达作为一家专业的建筑信息化软件供应商，其计算机钢筋算量软件的应用也非常广泛。
然而，虽然软件可以很好地辅助我们进行计算，但在实际操作中，仍然需要注意一些细节问题。
本文将从广联达钢筋算量的使用者角度，为大家介绍在进行钢筋算量时需要注意的事项。
1. 绘图规范在进行钢筋算量之前，首先需要对图纸进行绘制。
因此在绘制图纸时，需要注意一些规范要求。
1.1 规范图纸比例在进行绘图时，需要严格按照规范要求对比例进行设置。
比例的设置需要考虑到图纸的大小以及钢筋的可读性等因素。
一个合适的比例可以让整张图纸更加清晰明了，为后续的计算工作奠定基础。
1.2 定标明确绘制图纸时，应该明确图纸定标。
钢筋长度的单位应该与图纸上的标尺一致，这样才能避免后期计算出现误差。
1.3 详细绘图在进行绘图时，应该将钢筋的细节绘制得尽可能清晰明了。
一些遮挡钢筋的物体，如门、窗、挑檐等，也需要绘制，以方便后续的计算。
2. 数据输入在使用广联达钢筋算量软件进行计算时，需要输入一些数据。
因此在进行数据输入时，需要注意一些问题。
2.1 钢筋种类的区分在进行钢筋计算时，不同种类的钢筋有着不同的计算公式和参数。
因此在输入数据时，应该区分各种钢筋的类型。
2.2 精确输入长度和数量数据在进行数据输入时，需要细心仔细地进行输入。
钢筋长度和数量的输入需要精确无误，特别是在对于相邻的两个钢筋时，要注意它们之间的距离和数量的差异。
2.3 更改无误在进行数据输入时，注意要仔细检查输入是否正确。
如果发现输入错误，一定要及时更改并进行验证。
3. 计算过程广联达钢筋算量软件可以帮助我们高效、准确地完成计算过程。
但在进行计算时，还是需要注意一些问题。
3.1 熟悉相关公式在使用广联达钢筋算量软件进行计算时，需要熟知各种钢筋的计算公式，否则在进行数据输入和计算时就会出现错误。
3.2 核对算量结果在完成钢筋算量之后，应该仔细核对算量结果。

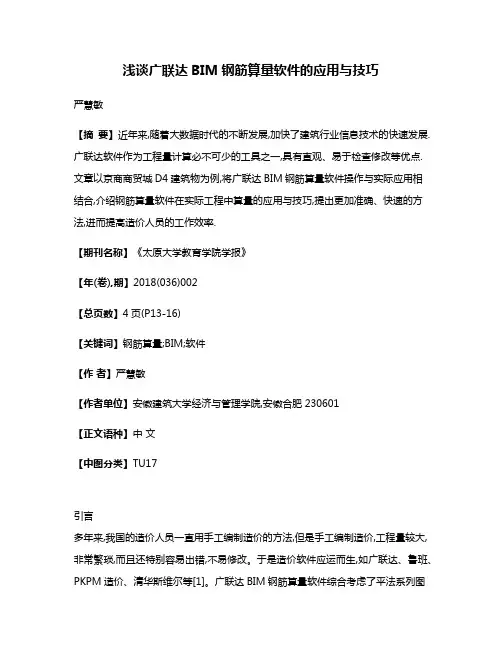

浅谈广联达BIM钢筋算量软件的应用与技巧
浅谈广联达BIM钢筋算量软件的应用与技巧严慧敏【摘要】近年来,随着大数据时代的不断发展,加快了建筑行业信息技术的快速发展.广联达软件作为工程量计算必不可少的工具之一,具有直观、易于检查修改等优点.文章以京商商贸城D4建筑物为例,将广联达BIM钢筋算量软件操作与实际应用相结合,介绍钢筋算量软件在实际工程中算量的应用与技巧,提出更加准确、快速的方法,进而提高造价人员的工作效率.【期刊名称】《太原大学教育学院学报》【年(卷),期】2018(036)002【总页数】4页(P13-16)【关键词】钢筋算量;BIM;软件【作者】严慧敏【作者单位】安徽建筑大学经济与管理学院,安徽合肥230601【正文语种】中文【中图分类】TU17引言多年来,我国的造价人员一直用手工编制造价的方法,但是手工编制造价,工程量较大,非常繁琐,而且还特别容易出错,不易修改。
于是造价软件应运而生,如广联达、鲁班、PKPM造价、清华斯维尔等[1]。
广联达BIM钢筋算量软件综合考虑了平法系列图集、结构设计规范、施工验收规范以及常见的钢筋施工工艺,能够满足不同的钢筋计算要求。
不仅能够完整的计算工程的钢筋总量,而且能够根据工程要求按照结构类型的不同、楼层的不同、构件的不同,计算出各自的钢筋明细表。
在钢筋算量的过程中,不仅要求造价人员有很强的识图能力,对平法图集有深入的理解,而且要求造价人员能够快速准确地计算和校对,达到钢筋算量方法实用化,算量过程可视化,算量结果准确化[2-3]。
本文按照准备工作、主体部分、基础、二次结构、零星节点和报表查看的顺序,结合广联达钢筋算量软件的实例,提出更加准确、快速的方法,进而提高造价人员的工作效率。
1 准备工作首先要新建向导,根据结构设计总说明,准确输入工程的相关信息,如工程名称、计算规则、损耗模板等。
影响全局钢筋量的因素主要有抗震等级、混凝土标号、保护层厚度、接头形式等,在比重设置中,因目前市场上没有直径为6的钢筋,此时可以将直径为6.5钢筋的钢筋比重用在直径为6的钢筋中。
广联达钢筋算量操作步骤
广联达钢筋算量操作步骤
1.打开软件：首先，双击广联达钢筋算量软件图标，打开软件。
2.创建项目：点击“新建项目”，填写项目名称、编号、单位等信息，点击“确定”进行项目创建。
3.设置工程参数：在“参数设置”中，设置工程的计算参数，如设计
标准、混凝土等级、钢筋材料参数等。
4.绘制平面图：在“平面布置”中，通过绘图工具绘制建筑平面图。
可以在平面图中绘制建筑的轴线、梁柱、板块等。
5.设计钢筋布置：在“结构模型”中，选择梁、柱、板等构件，点击“设计钢筋”按钮，进行钢筋布置的设计。
用户可以根据需要进行手动设计，也可以选择自动生成钢筋布置。
6.钢筋算量：在“量值计算”中，点击“算量”按钮，进行钢筋的算量。
系统会自动计算钢筋数量，并生成相应的报表。
7.生成报表：在“报表编制”中，选择需要生成的报表，如钢筋数量表、钢筋图纸等，点击“生成”按钮生成相应的报表。
8.打印报表：在“报表打印”中，选择需要打印的报表，设置打印参数，如纸张大小、打印份数等，点击“打印”按钮进行打印。
9. 数据导入导出：在“数据管理”中，可以进行数据的导入和导出
操作。
用户可以将项目的相关数据导出为Excel文件，也可以从Excel文
件中导入数据到项目中。
10.操作记录：在“操作记录”中，可以查看和管理项目的操作记录。
系统会自动记录用户的操作，并可以进行保存和查看。
以上就是广联达钢筋算量的操作步骤，通过这些步骤可以完成钢筋算
量的工作。
当然，在实际操作中，还可以根据具体需求进行一些定制设置，以满足不同项目的需求。
广联达钢筋算量软件操作经验技巧总结
广联达钢筋算量软件操作经验技巧总结引言广联达钢筋算量软件是建筑行业广泛使用的钢筋计算工具，它通过精确的算法帮助工程师快速完成钢筋的计算和管理工作。
本文旨在总结广联达钢筋算量软件的操作经验和技巧，以提高使用者的工作效率。
软件界面与基本功能1. 界面布局熟悉软件界面是高效工作的前提。
广联达软件界面通常包括菜单栏、工具栏、绘图区和属性栏等部分。
2. 基本功能软件提供了绘图、编辑、计算、报表输出等基本功能，用户需要熟练掌握这些功能以应对不同的工程需求。
绘图与建模技巧1. 精确绘图使用快捷键：利用快捷键可以提高绘图效率，如使用“W”移动视图，“L”绘制直线等。
图层管理：合理设置图层，区分不同类别的钢筋，便于管理和修改。
2. 参数化建模模板应用：利用软件提供的模板快速创建标准构件。
参数调整：根据实际工程需求调整构件参数，实现个性化设计。
3. 复杂构件处理分割与合并：对于复杂的钢筋结构，可以采用分割和合并的方法简化操作。
自定义构件：对于非标准构件，可以自定义创建，提高建模的灵活性。
钢筋计算与优化1. 计算设置准确设置：确保所有计算参数与实际工程相符，避免计算误差。
批量计算：利用软件的批量计算功能，一次性完成多个构件的钢筋计算。
2. 结果校验对比分析：将软件计算结果与手工计算或经验值进行对比，确保计算的准确性。
误差排查：对于计算结果中的异常数据，要及时排查原因并修正。
3. 优化建议材料优化：根据计算结果，优化钢筋的规格和数量，减少材料浪费。
施工优化：考虑施工便利性，对钢筋布置进行合理调整。
报表输出与分析1. 报表定制自定义报表：根据项目需求，定制个性化的报表格式。
数据筛选：利用报表功能筛选关键数据，便于分析和决策。
2. 数据导出多种格式：软件支持多种数据导出格式，如Excel、PDF等，满足不同场景的需求。
数据整合：将钢筋数据与其他工程数据整合，进行全面的项目分析。
实际工程应用案例1. 住宅项目应用在住宅项目中，广联达软件帮助工程师快速完成标准层的钢筋计算，并通过参数化建模简化了复杂构件的处理。
鲁班计价软件钢筋算量培训
①定义好板名称、厚度 ②注意板的标高，本工程板的标高随楼层标 高即可。
（2）板的布置
画好梁后可以点击“快速成板 ”命令，可以快速形成板。
（3）板筋属性：在“构件属性定义”窗 口中，先把“底筋”“负筋”“撑脚” 定义完毕。（注：“@”符号可以用“”来代替，加快输入速度）
（4）板筋布置
1）点击“布受力筋”，实时控制栏会出现一些辅助命令
里输入属性，这样 板筋的名称和属性是一致的。
（5）板和板筋的三维
学生练习及解决问题
1 板和板筋的建模 2 解决学生提出的问题
布置作业
• 1、掌握今天所讲板和板筋的基本操作命令 ，并能熟练操作
• 2、板和板筋的建模（图纸自选、难易度与 课本给出的类似即可）。
• 3、作业时间老师自行安排。 • 4、预习下次课内容（基础的建模）。
2）选择好要布置的板筋，再选择好“横向”、“纵向”、 “XY 向”、“平行板边”。
3）鼠标移动到相应的板的位置点击左键即可。布置通长板 筋时，首先点击“布受力筋”，然后按着键盘上的 “shift”键点选板，最后放开“shift”键，再点“鼠标左 键”完成布置，最后点击鼠标右键退出多板布置。
• 提示：布置板筋的时候可以先布置 板筋，再用“对构件进行平法标注 ”命令，点击板筋，然后在
基础类构件
钢筋明细量
柱类构件
大
类
墙类构件
构
件
梁类构件
钢筋接头量
板类构件 其他零星类构件
钢筋汇总量
鲁班钢筋预算软件能做些什么
柱下独立基
独立基础
矩形承台 三桩承台
五、六、八桩承台，杯型基础
基础梁
基础主梁
基
基础次梁
础 类 构
浅析钢筋算量软件应用与技巧
费 人 力又 保 证 工 期 按 制 定 出的 计 划 进 行 。
就 不会少算和漏算 。
量计算 的岗位 ， 钢 筋 工 程 量 计 算 都 是 根 据 １． ２ 在建 设单 位 中的作 用
简 单 的混 凝 土 含 模 量 估 算 得 出 。 随 着 社 会
投资额的 多少 ， 这 就 促 使 了建 筑 业 各 单 位 方 ， 减 少 施 工 过 程 中 变 更 洽 商 的 出现 ； 能 帮 ３． １ 短肢 剪 力墙 上钢 筋 梁构 件绘 制 的技 巧
短 肢 剪 力 墙 结 构 中往 往 梁 只 有 集 中标
因此 ， 掌 握 钢 筋 算 量 软 件 的运 用 已成 为 工
计算 规 则 以及 过 程 ， 通 过 钢 筋 算 量 软 件 就 表 ” 按 刚 才识 别 的顺 序 进 行 梁 构 件 的 绘制 ，
１ ． １ 在施 工单 位 中的作 用 图， 在输 入每层钢 筋信息后 ， 点击“ 动 态 输
入” 就能够得到 最直观的立体 模型 ； 同时 ， 建 立 轴 网也 就 审 核 了轴 号 、 轴 线 是 否 对应 ，
的误 差 大 大 减 小 ， 使 工 程 施 工 图 造 价 预 算 知识 更加 符合 工程实 际情况 ， 降 低 了企 业 经 营
的风 险 。
在编 制钢筋 工程估 算 中， 了 解 钢 筋 的 能 够 比较 简单 地 算 出钢 筋 量 。 在 钢 筋 算 量 范 图集 的 理 解 ， 而 且 要 有丰 富 的现 场 经 验 ，
多， 钢筋 的需 求量 急剧 增 长 ， 鉴 于 钢 筋是 建 的 效 果 ， 但 完 全 可 以 和 效 果 图进 行 对 比发 技巧 ， 不 仅 可 以 提升 计 算 钢 筋 量 的 速 度 ， 提 筑工程 的主材之一 ， 钢 筋 工 程 量 的 计 算 准 现 与 设 计 方 案 不 符 合 的 地 方 ， 同 时 可 以 发 确 与 否 将 直接 影 响 开 发 商 对 建筑 开 发 项 目 对钢筋 工程量计算 的重视程 度不断提高 ， 现 建 筑 施 工 图 与 结 构 施 工 图 不 相 符 的 地 确 。 助 建 设单 位在 设计 阶 段控 制 好 钢 筋 含 量 等
广联达钢筋算量方法
工程准备工作：1、在新建工程前先分析图纸仔细阅读结构设计总说明。
2、建立与工程相对应的Excel表格用于记录及计算钢筋算量中的数据和Word表格用于记录钢筋算量中所遇到的问题。
软件操作步骤：一、新建工程第一步工程名称1、输入工程名称按工程图纸名称输入。
2、按照图纸结构设计总说明选取计算规则其他选项不变。
第二步工程信息1、依据图纸结构设计总说明填写工程信息2、工程信息中结构类型、设防烈度、檐高决定建筑的抗震等级抗震等级影响钢筋的搭接和锚固的数值从而会影响最终钢筋量的计算因此需要根据实际工程的情况进行输入。
檐高为室外地坪到女儿墙底的高度值。
第三步编制信息1、根据实际情况填写相应的内容。
第四步比重设置1、目前国内市场上没有直径为6的钢筋一般用直径为6.5的钢筋代替需要把直径为6的钢筋的比重修改为直径6.5的钢筋比重直接在表格中复制、粘贴即可。
第五步弯钩设置第六步点击完成二、计算设置计算设置部分的内容是软件内置的规范和图集的显示。
包括各类构件计算过程中所用到的参数设置直径影响钢筋技术结果软件中默认的都是规范中规定的数值和工程中最常用的数值。
图纸没有特殊说明预算过程中不必调整。
三、楼层设置1、建立楼层在软件中建立楼层时按照以下原则确定层高和起始位置A、基础层底设置为基础常用的底标高基础层底标高注意设置为垫层底标高。
B、基础上面一层从基础层顶到该层的结构顶板顶标高。
C、中间层从层底的结构板顶到本层上部的板顶。
2、修改板的厚度基础层板厚为筏板厚度。
3、楼层缺省钢筋设置A、根据结构设计说明修改构件的混凝土标号如果结构设计说明与各楼层图混凝土标号不同按照结构设计说明设计加以说明。
B、根据结构设计说明修改构件的保护层厚度。
四、轴网的定义1、查看一层平面根据一层平面图建立轴网。
2、轴网编辑轴网绘制完毕后如果需要对轴网图元进行编辑可以使用“绘图工具栏”中的功能。
3、辅助轴线为了方便绘制图元软件提供了辅助轴线功能。
五、柱构件的定义和绘制1、按照图纸定义柱子的构件名称。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋算量软件应用技巧
问题1：许多的人在进行CAD导图的时候，总会遇到一些的麻烦，比如cad在提取的时候所以的图层在一起，边线和钢筋标识都在同一图层中导致无法识别，如下图柱大样的边线和边框线在同一图层：
软件提示，无法完成识别
解决办法如下：
首先点击柱边线看看柱边线所在的图层，本图为“0”
然后点击图层的下拉菜单，选择一个非“0”图层，绘制一段多段线，进行柱边线与表格边框线的图层分离。
使用特性匹配功能进行图层的分离，分别选中柱子的各个边线，选中的边线颜色就会变为所画的那条线的颜色，图层也会随之改变的。
小心不要选中其他的钢筋线。
图层全部分离，重新到导入广联达中进行cad的识别：现在提取柱边线后，边框线没有被提取上，并进行cad的识别。
识别完成！
问题2：在新干线大家都提过天正图纸显示不全的问题，在这里在给大家说一下，解决的方法吧：在文件布图下选择批量转旧，
选择所需要转旧的图纸，打开，选择保存路径，确定。
软件默认为t3文件，然后二次回车即可。
天正图纸t3转换完成
问题3.也有网友提问，并不是不会转天正3，而是找不到侧边栏，这个问题经过我的摸索有两个原因：1是你的天正软件版本过低，已过试用期，侧边栏就会消失，
解决这问题的方法就是：现在天正的最新版是8.5，到天正官网下载正版的软件，然后使用我上传
的注册机进行注册使用。
2是由于你的不慎操作，致使侧边栏消失，这种的解决办法如下：
使用快捷键ctrl +，如果还不行，就按照下图操作。
单击软件的银白色区域，选择TCH、点击自定义工具栏。
点击自定义工具栏的第一个图标“自定义”
点击显示天正屏幕菜单。
下面在介绍一个去除不必要的图层的便捷方法，
在进行建施图的识别时候，总会有些些没有用的图层比如是水池、卫浴器具、室内的家具，不仅导图用不上，还使cad图纸看这繁乱，在天正cad中使用“常用图层快捷工具”功能的灰色小灯泡进行去除。
现在导入软件后，是不是很方便呢……。
