分析电力自动化系统中电量采集和计量的运用

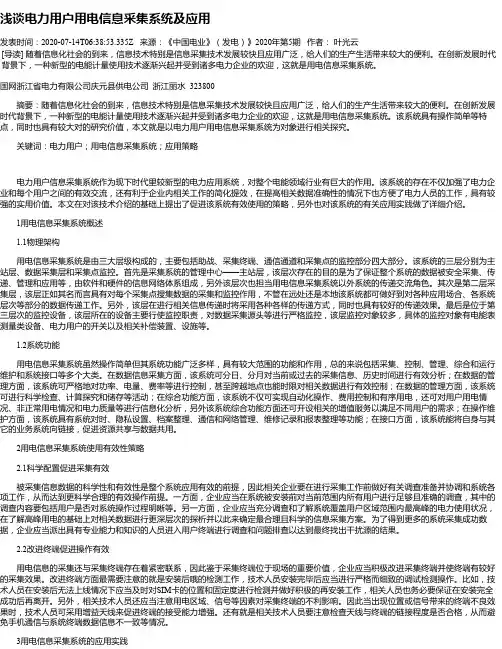

浅谈电力用户用电信息采集系统及应用
浅谈电力用户用电信息采集系统及应用发表时间：2020-07-14T06:38:53.335Z 来源：《中国电业》（发电）》2020年第5期作者：叶光云[导读] 随着信息化社会的到来，信息技术特别是信息采集技术发展较快且应用广泛，给人们的生产生活带来较大的便利。
在创新发展时代背景下，一种新型的电能计量使用技术逐渐兴起并受到诸多电力企业的欢迎，这就是用电信息采集系统。
国网浙江省电力有限公司庆元县供电公司浙江丽水 323800摘要：随着信息化社会的到来，信息技术特别是信息采集技术发展较快且应用广泛，给人们的生产生活带来较大的便利。
在创新发展时代背景下，一种新型的电能计量使用技术逐渐兴起并受到诸多电力企业的欢迎，这就是用电信息采集系统。
该系统具有操作简单等特点，同时也具有较大对的研究价值，本文就是以电力用户用电信息采集系统为对象进行相关探究。
关键词：电力用户；用电信息采集系统；应用策略电力用户信息采集系统作为现下时代里较新型的电力应用系统，对整个电能领域行业有巨大的作用。
该系统的存在不仅加强了电力企业和每个用户之间的有效交流，还有利于企业内相关工作的简化提效，在提高相关数据准确性的情况下也方便了电力人员的工作，具有较强的实用价值。
本文在对该技术介绍的基础上提出了促进该系统有效使用的策略，另外也对该系统的有关应用实践做了详细介绍。
1用电信息采集系统概述1.1物理架构用电信息采集系统是由三大层级构成的，主要包括助战、采集终端、通信通道和采集点的监控部分四大部分。
该系统的三层分别为主站层、数据采集层和采集点监控。
首先是采集系统的管理中心——主站层，该层次存在的目的是为了保证整个系统的数据被安全采集、传递、管理和应用等，由软件和硬件的信息网络体系组成，另外该层次也担当用电信息采集系统以外系统的传递交流角色。
其次是第二层采集层，该层正如其名而言具有对每个采集点搜集数据的采集和监控作用，不管在远处还是本地该系统都可做好到对各种应用场合、各系统层次等部分的数据传递工作。
浅析电能计量自动化系统的应用
浅析电能计量自动化系统的应用作者：刘颍来源：《华中电力》2013年第12期摘要：计量自动化系统是集现代数字通信技术、计算机软硬件技术、电能计量技术和电力营销技术为一体的用电需求侧综合性的实时信息采集与分析处理系统，是由大用户负控管理、变电站遥测、配变监测和低压集抄四个子系统构成。
系统定时采集电能表表码和瞬时值，方便了线损四分管理，降低管理线损率，提高了企业电网经济运行管理水平和经济效益。
关键词：电能计量；自动化；应用；系统管理1、前言电能计量自动化系统建设是一项系统的工程，是以变电站计量遥测、大用户负荷管理、公变计量监测、低压集抄系统等应用相对独立的子系统为基础，通过整合和构建统一的计量自动化系统，可实现远程自动化实时抄表、用电信息异常报警、电能质量监测、线损分析、预付费、用电检查及负荷管理和负荷控制，在此基础上能够实现线损四分以及需求侧管理的分析决策，满足了电力市场的运营要求，达到减员增效的目的，也为供电企业节能降耗工作发挥了作用。
2、电能计量自动化系统的应用电能计量自动化通过与现场终端进行通讯，可以实时监测终端的在线情况，实时掌握表计的运行情况。
自动化系统定时采集终端通讯表计的各种计量信息进行存储，再通过电力营销信息管理系统与计量自动化系统的接口，在抄表时间把每个月冻结的表码上传到电力营销信息系统，从而改变了人工抄表、手工录入的现状，不仅减少了手工录入的延期性，并且提高了抄表表码的准确性。
电能量采集终端可以代替电压检测仪监测现场的电压情况，并且在电能计量自动化系统中通过无线通讯采集现场的电压情况并且进行计算。
电压检测仪需要定时用卡到现场取数，并且需要手动计算电压合格率，而计量自动化系统的应用减少了工作人员的工作量。
电能量采集终端可以通过无线实现对预付费装置进行买电。
为了提高电费回收率，当前大多电力企业都采用预付费购电装置达到回收电费的目的。
随着计量技术的不断发展，将实现预付费管理系统与营销系统进行互联。
电力计量中的用电信息采集系统分析
电力计量中的用电信息采集系统分析发布时间：2021-12-28T05:57:59.475Z 来源：《科学与技术》2021年9月第27期作者：张森林[导读] 随着新兴技术的发展，电业信息采集系统的功能更加完善张森林国网烟台供电公司山东烟台 264000摘要：随着新兴技术的发展，电业信息采集系统的功能更加完善，能够精准对终端用户信息进行实时的采集。
但是发展不是一成不变的，电力行业需要用发展和变化的眼光不断优化电力计量的准确性。
关键词：电力计量；用电信息采集系统；分析；引言随着电力智能化的发展，用户用电信息采集也不断升级，实现智能化。
根据国标的定义，“电力用户用电信息采集系统是对电力用户的用电信息进行采集、处理和实时监控的系统，实现用电信息的自动采集、计量异常监测、电能质量监测、用电分析和管理、相关信息发布、分布式能源监控、智能用电设备的信息交互等功能”。
1电力信息采集系统电力信息采集系统能够迅速发展，是基于电力企业无法应对电信复杂信息以及经济新形势发展背景下而产生的，而且随着电力用户用电需求的增多，传统的电力技术无法针对电力企业中与用户之间的实际问题进行有效落实，这对于企业来说会影响其经济效益和企业形象，而对于用户来说，会降低用户的用电质量。
在此背景下，电力企业不断创新发展新型技术，电力信息采集系统应运而生。
电力信息采集系统的运用可以有效建立良好的企商关系，方便电力企业及时掌握电力用户用电数据信息，并且电力用户在使用电力过程中产生任何问题，该系统都可以及时采集并加以分析和处理，这样企业就可以根据用户的实际问题，确立优化和解决方案。
除此之外，电力信息采集系统对企业员工的工作质量与企业提供的服务水平都有助益，可以在确保电力系统的安全效能的基础上，不断完善电力企业服务水平。
所以，电力信息采集系统的出现可以有效解决以往电力系统存在的问题，不仅实现了对电力用户信息数据的及时分析和处理，减少信息采集的复杂性，该系统的出现还促进了国家电网现代化建设，改变传统电力营销结构、营销理念以及效能落后的计量技术，实现了电力计量大变革，促使电力企业营销和信息采集的智能化，更好地实现工作效能和为用户提供满意的服务。
电力自动化系统中电量采集和计量的运用
电力自动化系统中电量采集和计量的运用电力自动化系统中，电量采集和计量是非常重要的组成部分。
它们是监测和管理电力系统的关键环节，为电力系统的正常运行和优化运行提供必要的数据支持。
电量采集是指对电力系统中各个环节的电量进行准确的采集和记录。
它通过采集电力系统中各个部件的电流、电压、功率因数等相关参数，实时监测和记录电力系统的运行状态。
电力自动化系统通过各种传感器和仪器设备，将电力系统中各个节点的数据传输给控制中心，形成一个完整的数据采集和传输系统。
这样就能够实时了解到电力系统的运行状态，及时发现异常情况并采取相应的措施。
电量计量是指对电力系统中的各种电量进行准确的量化和计量。
电力系统中的各种电量，如电流、电压、有功功率、无功功率等，都需要进行准确的计量，以便于控制和管理。
电量计量通常通过电力仪表来实现，这些电力仪表能够精确测量电力系统中的各种电量，并将其转换为电信号传输给控制中心。
控制中心基于这些准确的电量计量数据，进行电力系统的监控、调度和管理，确保电力系统的安全稳定运行。
电量采集和计量在电力自动化系统中有着重要的应用。
电量采集和计量是电力自动化系统的基础，只有准确的采集和计量数据，才能够为电力系统的控制和管理提供准确的依据。
电量采集和计量可以帮助实时监测和记录电力系统的运行状态，及时发现和解决潜在的问题，提高电力系统的可靠性和稳定性。
电量采集和计量为电力系统的优化运行提供了重要的信息，通过对电量的精确计量和分析，可以找到电力系统中的能耗瓶颈和低效环节，提出相应的优化方案，提高电力系统的能效和经济性。
电量采集和计量在电力自动化系统中的运用是非常重要的。
它们通过准确的数据采集和计量，为电力系统的控制、管理和优化提供了必要的支持，保障了电力系统的安全、稳定和高效运行。
随着电力自动化技术的不断发展，电量采集和计量的应用也将更加广泛和深入。
现代电力系统电量计量采集方式对比及分析
现代电力系统电量计量采集方式对比及分析摘要：现代化电力技术发展过程对于电能计量方式的可靠性、准确性、唯一性、同时性、安全性以及自动化水平方面都提出了很高的要求。
经过对循环抄读法、周期抄读法、符合缺陷以及广播冻结法等采集电量的方式从同时性要求方面进行分析和对比，指出各类采集方式的优缺点，提出应用抄读负荷曲线的方式，能够最大程度的对电量采集数据的准确性进行保证，同时也为电力采集系统中运行水平的提升提出了建议。
关键词：数据采集；计量系统；负荷曲线在建设电网影响信息化过程中，电能计量在现代电力营销系统中具有重要的作用，电能量的传统结算过程是根据定期人工到现场进行数据抄读，在准确性、实时性以及应用性等方面都有不足存在。
其基础是抄表自动化，需要实现对于供电、发电、售电、配电各个方面计量点中采集电表信息的过程。
电能计量系统主要是实现供电企业上下网、供电厂以及联络线观看点中的电能计量过程，实现电量数据的分段存储、自动采集、以及统计分析处理的过程。
电能计量系统能够实现对于供电侧、发电计量点中电量数据的采集工作，将供电侧电能数据向营销系统转变。
系统中所有功能都需要在准确采集电量数据的基础上建立和应用。
在运行系统的过程中，电量数据出现异常的主要因素包括通道、主站以及采集终端等。
而因为数据采集方式导致的数据不准问题很容易被忽视。
只有在系统中的电能采集数据的准确性得到保证时，才能够使各个相关系统的应用情况实现准确无误。
一、电能计量系统电能计量系统是由电能采集终端、电能计量表计、主站、通讯网站等部分组成。
其中，主站系统中包含应用服务器、数据库服务器、路由器、网路交换机、物理隔离装置、防火墙、通信服务器、GPS时钟、维护工作站、报表、终端服务器、采集服务器以及Modem池等。
二、电能计量系统的主要特点电能计量系统包含的主要功能有：数据处理、数据采集、数据存储、旁路替代、线损、电量分析统计、计费与考核、网损计算、系统警告、报表管理以及和外界进行连接的接口等。
关于计量自动化系统应用的探讨
关于计量自动化系统应用的探讨摘要：当前随着我国科学技术的不断发展，计量自动化系统的开发也得到了进一步的完善，本文作者从实际工作出发，对计量自动化系统中采用的关键技术及其实现的功能进行了论述，并结合实际讨论了计量自动化系统在电能计量工作中的应用。
关键词：计量自动化；远程抄表；供电检查；应用一、计量自动化系统总体框架电力计量自动化系统主站是遵照平台设计的理念，采用功能分层和分块的设计思路进行设计的，因此其具备很好的可扩展性能，这就充分的保证了该系统所获取的计量数据的准确性、完整性、实时性和固定性。
主站系统主要由电力用户现场数据前置采集处理层、数据交换及处理层、业务处理层、高级应用层等构成，从而实现系统在数据交换及处理层和电网调度自动化系统、gis及eai-eip、外部电力营销信息等系统的接口单元开展数据交换业务。
系统在对来自不同子系统的计量数据综合分析的基础上，完成四分线损统计、低压集中抄表、供电质量检测与统计、供售电量统计、供电时间统计等功能。
二、计量自动化系统关键技术1.数据采集数据采集分为前期数据采集与后期数据处理两个部分，为了达到一体化的要求，系统采用“集群前置机”，集群前置主要直接面对终端，其中位于最前端的前置机具有多通道兼容性，能够接受多路信号，并且通过内部接口系统接入前置路由器，采集处理部分主要由应用服务器来完成，其主要完成的处理工作有数据检查、预处理和运算等。
2.数据预处理系统采用“时间完备性法”进行数据预处理工作，也就是系统对相邻的两个数据点之间的时间差进行检查，来检测其是否在允许的范围之内，如果在允许的范围之内则说明数据位有效数据，如果超出该范围则表明该数据无效，此时系统将立即发出一个报警信号给人机界面，这样工作人员就可以很直观的看到故障报警，以便于其对该故障采取必要的人工处理或者自动处理，使其恢复正常。
3.数据接口本系统中的所有数据接口均符合《计量自动化系统共享数据与接口规范》的相关要求，系统主要的数据接口有内部和外部接口2个部分。
电力计量中电力用电信息采集系统的运用
电力计量中电力用电信息采集系统的运用电力计量中的电力用电信息采集系统是一种通过数字化技术对电力信息进行采集、传输、处理、存储并输出管理的智能化系统。
它主要是为了解决电力信息的实时监测和准确计量而展开的，具有高度的自动化、可靠性、准确性等特点，适用于工业、商业、农业以及家庭等各个领域的电力用电。
电力用电信息采集系统主要由采集单元、传输单元、计算单元和输出单元组成，它们之间通过数字通信和程序交互实现各项控制，并将实时采集到的数据进行转化和加工为人们可以接受和理解的形式。
1. 采集单元：对电力设备的电量、电压、电流等各项数据进行采集，并将其转化为数字信号，每个采集单元可以同时采集多个操作。
它采用的方法一般就是隔离式电流电压采集，并采用高速数据转换芯片将其转化为数字信号，以确保采集数据的高精度和准确性。
2. 传输单元：将采集单元采集到的数据通过网络或者其他传输方式传输至计算单元，以保证实时传输和数据可靠性。
传输单元通常采用RS-485、CAN、以太网等多种协议进行通信，能够支持多级级联和不同数据传输速率选择，满足不同需求的数据传输。
3. 计算单元：这个单元是用于处理和分析采集单元和传输单元传输过来的电量数据，并将其以一定的形式展现出来。
计算单元部分则由微处理器、存储芯片、各种接口芯片以及LCD等显示装置构成，能够完成数据采集、存储、处理、分析和控制管理等多项功能。
4. 输出单元：能够对采集到的数据进行处理和输出，输出方式一般有LED、LCD、热敏打印等多种输出方式，可以展现电量、电压、电流、功率等各项参数，为后续数据的分析处理业务提供了丰富的数据资料。
电力用电信息采集系统广泛应用于国内和国际的各个领域和行业，例如制造、农业、医疗、办公、交通等。
在电力设备监控、节能、电量分析和电力管理上具有非常重要的作用。
1. 电力设备监控：在生产制造中，通过采集各项电量数据来实时储存和分析设备状态，以及对电力负荷变化进行精确的预测和调控，不仅可以有效延长设备使用寿命，重要的是能够防止意外事故发生。
浅析电量采集系统结构组成及应用
浅析电量采集系统结构组成及应用电量采集系统为电力生产提供准确、全面、实时的数据分析和支撑，确保了采集数据的准确性和完整性，为电厂的统计分析、绩效考核、平衡率分析、节能降耗等提供精确的数据基础，为机组的全面电能量管理提供保障。
本文主要介绍了乌沙山发电厂电量采集系统的结构组成及各部分的主要功能应用。
标签：电量采集系统；电能量数据终端；电能量计费主站0 背景随着电力行业的不断发展进步，传统方式下的人工定时抄表，人工录入电量数据计算等已经不能满足日常电能量的统计分析需求，不足以满足电厂的各项管理统计分析、绩效考核等工作要求。
电量采集系统应用于电力企业已成为必然趋势。
电量采集系统由数据采集部分、存储和传输部分、控制部分组成，主要设备包括电能计量装置、电能量数据终端采集装置、电能量计费主站系统。
1 电量采集系统概述1.1 功能介绍我厂电量采集系统采集全厂关口电度表信息、发电机电度表信息、脱硫电度表信息，并通过电力数据网上送浙江省电力公司，作为电网与我厂电量结算及全厂电量平衡和各种经济指标的原始数据。
采集全厂6kV及以上电度信息到电能量计费主站，生成报表进行统计分析等并在工程师站打包上送至SIS系统，达到数据资源共享，为电厂的统计分析、绩效考核、平衡率分析、节能降耗等提供精确的数据基础。
1.2 重要性电量采集系统分为发电及上网考核电量和厂用电电量两大部分。
厂用电电量为厂内部经济指标核算、日常电能量统计、平衡率计算提供可靠地数据基础；发电及上网考核电量是全厂对外经济贸易结算，在整个电网中承担着重要责任。
电量采集系统的可靠性和准确性直接关系到发电企业和电能使用单位的切身利益。
当电量采集系统出现故障时，所侵害的客体是发电厂、电力公司和其他相关组织的合法权益，当系统故障引起数据异常时，不仅仅影响企业正常生产工作的开展，对关口上网电量来说直接关系到发电企业的经济利益。
所以电力采集系统的安全稳定运行、采集电量数据准确完整对电力企业来说至关重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分析电力自动化系统中电量采集和计量的运用
发表时间：2018-06-25T16:44:51.357Z 来源：《电力设备》2018年第6期作者：陈霞[导读] 摘要：电力自动化系统有很多部分构成，但是目前应用比较广泛，技术也相对比较成熟的就是电量采集与计量部分。
(杭州凯达电力建设有限公司 311100) 摘要：电力自动化系统有很多部分构成，但是目前应用比较广泛，技术也相对比较成熟的就是电量采集与计量部分。
电量采集与计量实现自动化后，不仅能够对用电信息及时有效的收集整理，也可以对电量进行及时的核算，使得电力自动化系统操作越发简单，安全、稳定。
为了提高实时抄表工作的质量，降低抄表误差，实现自动采集和计量电量的目的，就需要应用电量采集和计量系统。
文章简要分析了
电力自动化系统中电量采集和计量的运用，为后期提供有价值的参考。
关键词：电力；自动化；电量；采集；计量电量采集和计量系统指的是借助于一系列专业化的方法和手段，来收集和统计各个厂站的用电量。
技术人员将采集到的信息上传到互联网上，用户要想获得信息，只需要浏览网页即可。
这个系统涵盖了很多专业化信息，可以详细地显示各地供电量、电表的运行参数等。
1 自动电量采集及计量系统结构 1.1 主站系统构成通过研究发现，数据终端服务器、前置机、服务器和应用软件等共同组成了主站系统。
电量采集和计量系统作为一个全新的领域，涉及了很多专业，系统管理的计量点又有着十分庞大的数量。
系统包括诸多变电站和计量点，应用了先进的计算机网络通信和控制技术，采用了分层分布开放型结构，充分考虑了系统功能的全面性和实用性，促使变电站电能量的自动采集、传输、存储和分析等功能得以有效实现。
局域网上的用户只需要借助于IE 浏览器，便可以对本系统采集的各厂站电能量数据进行有效浏览，对电子式电能表的各种运行参数进行掌握。
系统通过移动通讯部门，在用户端加装的电量采集终端内安装手机卡，通过无线通讯技术和网络，随时采集用户计费表的表码、电流以及其他的各项运行数据等，实现了远程自动抄表、数据对比分析功能。
1.2 分站系统构成电能表、电量采集终端和应用软件构成了分站系统。
电能表对电流进行采集，经过计算处理这些电压数据后，将其存储在内部存储器中，同时结合指令，通过标准的接口总线向电量采集终端进行输送。
电量采集终端集中数据，通过信道向主站发送，然后进行处理和保存，实现各个厂站出线、主变的电能表数值和电量自动平衡计算，同时还能够及时发现电量的异常情况。
在通讯方面，采用的是220 V 线路载波、无线、专用线等，控制数据更新、处理传输在3 min 以内，保证在停电或通道故障时，数据不会丢失，且采集后能立即发送出去。
集中器与80 个采集器相连接，用来采集低压用户居民集中区脉冲电能表的脉冲电量，结合需求，可对其进行整理，还可以对各个用户表的功率和需量值进行监测，对电能量数据进行现场保存。
终端具有时钟系统，可以将其作为时间标准，保存和修改各用户表的各项参数；当低压停电时，可以长期保存时钟、电能量数据和各表参数。
1.3 信道信道包括主信道和备用信道。
主信道是数字光纤通道，备用通道包括电力载波通道、微波通信和市话通信等。
如果主信道出现故障，则可以向备用信道自动切换。
通信规约要与带时标电量数据的抗干扰性、高可靠性传送要求相满足，要支持多种计费终端规约，且支持TCP/IP 网络通信协议。
2 自动电理采集及计量系统功能 2.1 主站系统功能按照模块化来进行主站设计，依据功能来划分模块，主要可以划分为控制部分、数据库管理部分、前置通信部分和数据处理部分等，其中整个系统的核心是数据库，其他的模块只有依据数据库系统才能正常工作。
具体是将接口提供给MIS 系统，可以共享数据，实现局域网程序方式查询数据和打印报表，通过浏览器来查询分钟数据、小时数据和日数据等。
旁路代自动识别和旁路电能量自动加入被代线路电能量的功能也是其所具备的，可以无缝连接旁路电能量时标和被取代线路电能量时标，还可以接收监控系统所接收到的有关信号，准确统计旁路替代时的电量，并正确处理线路切换期间的电量分流情况，保证数据的完整性和准确性。
管理人员应用图形化的方式，只需要借助于各个厂站的一次接线图，就可以直观查询各种数据，并且对比相应时期。
系统可以远方查询和管理各个厂站电量采集终端。
在电费查询方面，可与电费数据库相连接，自动接听电话播报用电量、电费、当月用电量等信息。
2.2 厂站端系统功能通过RS485 总线，厂站的电量采集终端可以对数据进行抄录，系统可以应用完整的商用数据库，带时标存储采集到的数据，最小时间间隔为1 min。
能够存储每天、每月的电量和表底，存储每条分路各种时段的用电量；如果出现终端电源异常情况，可以对开始时间和结束时间进行记录。
3 系统运行要制定管理制度各个厂站、各级调度等都需要将系统的运行和维护内容加入规章制度中。
不能使用非法软件与数据库进行连接，也不能修改或丢失系统原始数据和统计模型；要对计算机病毒进行拦截，避免危害到系统；为了保证系统的安全，主站可以设置不同等级的操作权限，避免非法设置参数；如果是重要信息的操作，例如对硬盘原始数据文件进行删除等，需要先保存相关信息，比如操作内容、操作时间和操作人员姓名等，除了供人查阅之外，还可以将其打印出来；需要严格依据进程调度程序来运行系统中的所有操作，操作员经过密码认证后，就可以进入到进程调度程序中，通过人机界面实现监控、增加、删除和激活等操作；要定期维护系统的软硬件设备，如果故障并不严重，可以由专业技术人员和工程师进行处理——为了方便工程师安装和启动设备，通常会备份软件资料。
4 结束语综上所述，随着时代的进步和发展，越来越多的先进技术和设备被应用到电力系统中。
可知电力自动化系统中的电量采集与计量的运用，对电力企业的后续发展起着非常重要的作用。
电能量自动采集和管理系统的应用，可以有效地节省人力、物力资源，同时提高供电企业的生产经营管理水平和效率。
在实践过程中，需要结合具体情况，不断健全和完善相关制度，以便企业领导作出更加科学合理的决策，使电力企业获得更快的发展。
参考文献:
［1］潘永春.自动电量采集及计量系统的构成、功能与应用研究［J］.广东科技，2007，2（03）：123-125. ［2］王宝宁.探讨如何综合应用电力计量系统［J］.广东科技，2009，2（08）：77-79.。
