信号系统系统分析方法

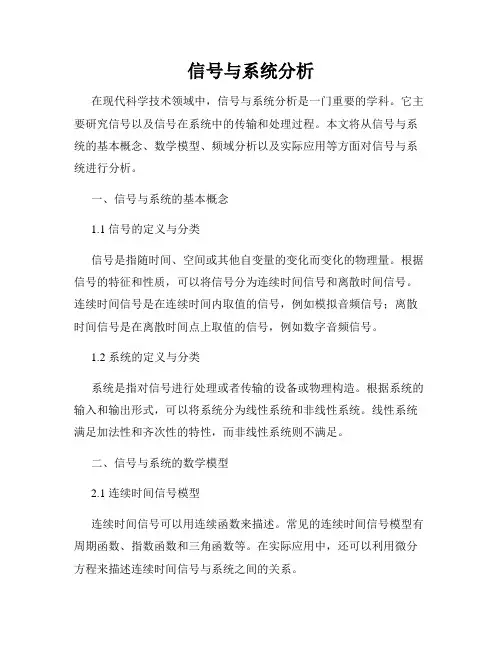

信号与系统分析
信号与系统分析在现代科学技术领域中，信号与系统分析是一门重要的学科。
它主要研究信号以及信号在系统中的传输和处理过程。
本文将从信号与系统的基本概念、数学模型、频域分析以及实际应用等方面对信号与系统进行分析。
一、信号与系统的基本概念1.1 信号的定义与分类信号是指随时间、空间或其他自变量的变化而变化的物理量。
根据信号的特征和性质，可以将信号分为连续时间信号和离散时间信号。
连续时间信号是在连续时间内取值的信号，例如模拟音频信号；离散时间信号是在离散时间点上取值的信号，例如数字音频信号。
1.2 系统的定义与分类系统是指对信号进行处理或者传输的设备或物理构造。
根据系统的输入和输出形式，可以将系统分为线性系统和非线性系统。
线性系统满足加法性和齐次性的特性，而非线性系统则不满足。
二、信号与系统的数学模型2.1 连续时间信号模型连续时间信号可以用连续函数来描述。
常见的连续时间信号模型有周期函数、指数函数和三角函数等。
在实际应用中，还可以利用微分方程来描述连续时间信号与系统之间的关系。
2.2 离散时间信号模型离散时间信号可以用序列来表示。
序列是由离散的采样点构成的数列。
常见的离散时间信号模型有单位样值序列、周期序列和随机序列等。
在实际应用中，离散时间信号与系统之间可以通过差分方程进行建模。
三、频域分析频域分析是对信号在频域上的特性进行分析的方法。
通过将信号从时域转换到频域，可以更加清晰地观察信号的频率成分及其变化规律。
常见的频域分析方法有傅里叶变换、拉普拉斯变换和Z变换等。
3.1 傅里叶变换傅里叶变换是将一个信号在频域上进行表示的方法。
它可以将信号分解成一系列的正弦函数或者复指数函数的组合。
傅里叶变换广泛应用于信号的频谱分析、滤波器设计以及通信系统等领域。
3.2 拉普拉斯变换拉普拉斯变换是对信号在复域上的频域表示。
它具有傅里叶变换的扩展性质，可以处理更加一般的信号和系统。
拉普拉斯变换在控制系统分析和设计、电路分析以及信号处理等方面有重要应用。
信号与系统的分析方法有时域,变换域两种
§2-3 Z反变换
一.定义：
已知X(z)及其收敛域,反过来求序列x(n) 的变换称作Z反变换。
记作：x(n) Z [ X ( z )]
1
z变换公式：
正：X ( z )
n
x ( n) z n ,
R x z Rx
1 反：x(n) X ( z ) z n 1dz, c ( Rx , Rx ) 2j c
j Im[ z ]
z 收敛域： a
0
a
z
Re[ z ]
*收敛域一定在模最大的极点所在的圆外。
[例2-3]求序列 x(n) b u(n 1) 变换及收敛域。
n
x ( n)
n
b nu (n 1) z n
b 1 z (b 1 z ) 2 (b 1 z ) n
§2-1 引言
信号与系统的分析方法有时域、变换域两种。 一.时域分析法 1.连续时间信号与系统： 信号的时域运算，时域分解，经典时域 分析法，近代时域分析法，卷积积分。 2.离散时间信号与系统： 序列的变换与运算，卷积和，差分方程 的求解。
二.变换域分析法
1.连续时间信号与系统： 信号与系统的频域分析、复频域 分析。
2.离散时间信号与系统： Z变换，DFT(FFT)。 Z变换可将差分方程转化为代数方程。
§2-2 Z变换的定义及收敛域
一.Z变换定义： 序列的Z变换定义如下：
X ( z ) Z [ x(n)]
n
x ( n) z
n
*实际上，将x(n)展为z-1的幂级数。
ze ze
jT ST
[例2-5]利用部分分式法，求X ( z) 1 (1 2 z 1 ) (1 0.5z 1 ) , 的z反变换。 解：
信号通过系统的频域分析方法
§4-1 概述系统的频域分析法，是将通过傅利叶变换，将信号分解成多个正弦函数的和（或积分），得到信号的频谱；然后求系统对各个正弦分量的响应，得到响应的频谱；最后通过傅利叶反变换，求得响应。
频域分析法避开了微分方程的求解和卷积积分的计算，容易求得系统的响应。
但是它必须经过两次变换计算，计算量比较大。
但是在很多情况下，直接给定激励信号的频谱，且只需要得到响应信号的频谱，这时就可以不用或少用变换。
频域分析法只能求解系统的稳态响应或零状态响应。
§4-2信号通过系统的频域分析方法一、系统对周期性信号的稳态响应1、 基本思路：周期性信号可以表示（分解）成若干个（复）正弦函数之和。
只要分别求出了系统对各个（复）正弦函数的响应（这一点已经在电路分析课程中做了充分讨论），就可以得到全响应。
⏹ ⏹ 稳态响应：周期信号是一个无始无终的信号，可以认为在很远的过去就已经加到系统上，系统的响应已经进入了一个稳定的状态——响应中只存在稳态响应。
2、 电系统对周期信号的响应： 1） 将周期信号分解为傅利叶级数； 2） 求电路系统对各个频率信号的作用的一般表达式——网络函数)(ωj H ―――求解方法：利用电路分析中的稳态响应3） 求系统对各个频率点上的信号的响应； 4） 将响应叠加，得到全响应。
注意：这里的叠加是时间函数的叠加，不是电路分析中的矢量叠加。
例：P167， 例题4-1⏹ 某些由周期性信号组成的非周期信号（或概周期信号）也可以用这种分析方法。
例如信号：t t t e πcos cos )(+=虽然不是周期信号，但是也可以分解成为周期信号的和，从而也可以用这种方法求解。
3、 通过微分方程求系统对周期信号的响应：在很多场合，已经给出了系统的微分方程，如何求解系统对周期信号的响应？（1） 对于用微分方程描述的一般系统，有：)()(...)()()()(...)()(0111101111t e b t e dt db t e dt d b t e dt d b t r a t r dtd a t r dt d a t r dt d m m m m m m n n n n n ++++=++++------ 我们可以先假设系统对复正弦信号的响应仍然是同频率的复正弦信号（这个假设是否成立？有待验证！） 设：激励信号是复正弦信号tj ej E ωω⋅)(，其响应也是同样频率的复正弦信号tj e j R ωω⋅)(。
信号与系统——连续时间系统的分析方法
信号与系统——连续时间系统的分析方法1、根据KCL，KVL及UI关系列出回路方程2、化简方程得出响应与激厉间的关系式（原方程）一、经典法：1、求齐次解：特征方程——特征根——含参齐次解，t>=0+。
2、求特解：将激励方程代入得自由项。
根据自由项高特解形式。
将所设特解代入原方程待系数得特解。
3、含参全解：含参齐次解+特解。
4、待定系数：法1：（时域法）根据电路基础知识得出响应及导数初始值代入含参全解得出参数值。
法2、（冲激函数匹配法）设激励为KU（t)，并求其导数，根据原方程右端形式依次从高向低求响应及各阶导数，从而得出响应及各阶导数的初始值，代入含参全解待定系数求参数。
法３、（奇异函数平衡法）对含参全解求各阶导数并代入原方程，待定系数求参数。
5、完全解：齐次解+特解。
二、双零法：1、零输入：令激励为0，求齐次方程。
<将初始储能看成激励源>特征方程—特征根—含参齐次解—待定系数—零输入zi。
2、零状态：初始值为0，求完全解。
(1）含参齐次解：特征方程—特征根—含参齐次解。
（2）特解：（3）含参全解：含参齐次解+特解。
（4）待定系数：法1、（时域法）法2、（冲激函数匹配法）法3、（奇异函数平衡法）法4、（卷积法）————————————————————————————————————————————————————三、变换域法：法1：写出时域方程，经ＬＴ变换得出S域方程，从而得出S域响应，再经LT逆变换得出时域响应。
法2：S域模型，S域方程，S域响应，经LT逆变换得出时域响应。
信号与系统和自动控制原理的关系
信号与系统和自动控制原理的关系引言：信号与系统以及自动控制原理是电子工程领域中重要的两门学科，它们在电子技术的发展和应用中起着关键作用。
本文将探讨信号与系统与自动控制原理之间的关系，从两个学科的基本概念、方法论和应用角度进行分析，以便更好地理解它们的联系和相互作用。
一、信号与系统的基本概念和方法论1. 信号的定义和分类：信号是物理量随时间、空间或其他独立变量变化的描述。
根据信号的性质和特点，可以将信号分为连续信号和离散信号。
连续信号是在连续时间和连续值域上变化的，如模拟电路中的电压信号；离散信号是在离散时间和离散值域上变化的，如数字电路中的脉冲信号。
2. 系统的定义和分类：系统是对信号进行处理或转换的装置或方法。
系统可以是线性系统或非线性系统，可以是时不变系统或时变系统。
线性系统的输出与输入之间存在线性关系，时不变系统的性质不随时间变化。
3. 信号与系统的分析方法：信号与系统的分析方法主要有时域分析和频域分析。
时域分析关注信号随时间的变化规律，常用的方法包括泰勒展开、傅里叶级数和拉普拉斯变换等；频域分析关注信号在频率域上的特性，常用的方法包括傅里叶变换、频谱分析和滤波器设计等。
二、自动控制原理的基本概念和方法论1. 控制系统的定义和分类：自动控制原理研究如何设计和分析控制系统，控制系统由输入、输出和反馈组成。
根据系统的特点和结构，可以将控制系统分为开环控制系统和闭环控制系统。
开环控制系统只有输入和输出，没有反馈；闭环控制系统通过比较输出和参考输入的差异来调整系统的行为。
2. 控制系统的基本要素：控制系统的基本要素包括传感器、执行器、控制器和比较器。
传感器用于测量系统的状态或输出，执行器用于控制系统的行为，控制器基于传感器的反馈信号做出决策，比较器用于比较输出和参考输入。
3. 自动控制原理的分析方法：自动控制原理的分析方法主要有传递函数法和状态空间法。
传递函数法将控制系统表示为输入和输出之间的传递函数关系，通过分析传递函数的特性来设计和分析控制系统；状态空间法将控制系统表示为状态变量和输入之间的微分方程组，通过分析状态变量的变化来设计和分析控制系统。
信号与系统 特征函数法
信号与系统特征函数法信号与系统是电子信息类专业中的一门基础课程，是掌握通信、电子、自动化等领域知识的基础。
特征函数法是信号与系统中重要的分析方法之一，它是通过特征函数的性质来研究信号的频谱特性和系统的响应特性。
特征函数法是一种将信号或系统的时域描述转换为频域描述的方法。
在信号与系统的分析中，我们常常需要求解信号的频谱，即将信号分解为一系列不同频率的正弦和余弦函数的叠加。
而特征函数法可以通过求解特征函数来得到信号的频谱。
特征函数是指满足一定条件的复数函数，它是信号或系统的频谱表示。
对于一个信号，我们可以通过对其进行傅里叶变换来得到其特征函数。
而对于一个系统，我们可以通过对其冲激响应进行傅里叶变换来得到其特征函数。
特征函数法的核心思想是利用特征函数的性质来分析信号与系统的频谱特性和响应特性。
特征函数具有线性性质，即两个信号或系统的特征函数的线性组合仍然是特征函数。
这使得我们可以通过对不同信号或系统的特征函数进行线性叠加来得到复杂信号或系统的特征函数。
特征函数还具有卷积性质，即两个信号或系统的特征函数的卷积等于它们的特征函数的乘积。
这使得我们可以通过对信号或系统的特征函数进行卷积来得到它们的时域响应。
特征函数法在信号与系统的分析中有着广泛的应用。
例如，在通信系统中，我们可以通过对信道的特征函数进行分析来评估系统的性能。
在图像处理中，我们可以通过对图像的特征函数进行分析来实现图像的压缩和增强。
在控制系统中，我们可以通过对系统的特征函数进行分析来设计控制器。
特征函数法在信号与系统的学习和应用中起着重要的作用。
通过掌握特征函数的基本性质和应用方法，我们可以更好地理解和分析信号与系统的特性。
同时，特征函数法也为我们提供了一种便捷的分析工具，使我们能够更加高效地处理信号与系统的问题。
特征函数法是信号与系统中重要的分析方法之一，通过特征函数的性质来研究信号的频谱特性和系统的响应特性。
它在信号与系统的学习和应用中具有广泛的应用价值，是掌握信号与系统知识的关键之一。
信号与系统实验分析及总结
信号与系统实验分析及总结信号与系统是电子信息类专业中的核心课程之一，提供了许多基本概念和方法，与其他学科如通信、控制、图像处理、声音处理等有着紧密关系。
实验是信号与系统课程教学的重要组成部分之一，通过实验可以让学生加深对理论知识的理解，锻炼实际动手能力。
本文将对实验内容进行分析和总结。
一、实验环境通常，信号与系统实验室采用电子仪器，如万用表、示波器、信号发生器等，以及计算机软件如Matlab等。
这些设备可以帮助学生们进行实际操作并分析数据。
二、实验内容1.基础实验：采样定理该实验通过对各种采样频率下的正弦波信号进行采样，观察实验得到的采样信号形状，判断是否满足采样定理，检验其可靠性。
2.基础实验：FIR滤波器该实验建立在离散系统概念的基础上，以FIR低通滤波器为例，在Matlab上进行简单分析。
学生可以通过对滤波器的设计参数进行调整，以实现不同的滤波器性质。
3.高级实验：傅里叶变换该实验主要是通过信号和频率之间的相互转换，学习傅里叶变换的概念和技术，主要涉及FFT算法及其实现，可以帮助学生更好地理解信号频谱分析中的各种概念。
三、实验成果通过这些实验，学生能够获得以下几个方面的收获：1.加深对信号与系统理论的理解。
实验教学能够将课上学习到的各种概念与现实情况相结合，让学生体验到理论知识的实际应用。
在实验中，学生需要掌握各种基本信号的特性和各种滤波器的特点，以及各种工具在实际应用中的作用。
2.提高实际应用能力学生在进行实验时需要熟练掌握各种实验器材的使用方法、如何合理地分析信号和计算各种参数等，这将有助于他们更好地掌握实用技能。
3.锻炼团队合作精神和沟通能力在实验中，学生需要采取协作方式，确保组内各成员能够有序开展实验工作和有效交流。
这些实践活动可以培养学生的团队意识和沟通能力。
综上所述，信号与系统实验是信号与系统课程教学中不可缺少的部分，它可以帮助学生进一步深入理解课程内容，并增强他们的实际应用能力和团队意识。
信号与系统分析
信号与系统分析
：
信号与系统分析是一门广泛而深奥的学科，它涉及信号的产生与传播、系统的建模、
参数的估计和反馈控制等，是应用数学与信号处理的重要研究领域。
它的基本理论可以追
溯到17世纪，一些经典一般化的问题得到了建立，比如傅立叶分析法，布罗维兹发现了
调制函数发挥作用，以及用来模拟动态系统的微分方程。
在20世纪，随着科学技术的迅猛发展，信号与系统分析得到了进一步发展，模型与
参数估计技术日益成熟，同时，由于计算机日益先进，仿真工具也急速发展，使得大量系
统可以被成功模拟。
信号与系统分析的理论可以应用于多种领域，例如通信、控制、传感器技术、测量与
估计技术等。
比如，在通信领域，可利用信号与系统分析来设计一种可靠的无线通信信号，以确保其在无线信道中能够有效传播，从而达到理想的信息传输效果。
此外，在控制领域，利用信号与系统分析的理论，可以开发出复杂的自控系统，比如汽车的驾驶系统，通过反
馈技术实现对车辆的精确控制。
另外，在传感器技术领域，也可以利用信号与系统分析的
理论来设计可靠的传感器，以准确地测量和估计各种物理参数，比如人体温度、压力、湿
度等。
总之，信号与系统分析是一门重要的学科，在多种领域中都能得到广泛的应用。
它既
是工程实践中的重要理论支持，也是数学与信号处理中众多分支研究的基石。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.时域分析
微分方程 连续系统： l经典法求解 差分方程 离散系统：
3 页
●卷积积分（或卷积和）法
2.变换域分析
•傅里叶变换——FT •拉普拉斯变换——LT •z变换——ZT •离散傅里叶变换——DFT •离散沃尔什变换——DWT
X
§1.8 系统分析方法
北京邮电大学电子工程学院 2002.3
第
一.建立系统模型的两种方法
输入输出描述法： •着眼于激励与响应的关系，而不考虑系统内部
2 页
变量情况；
•单输入/单输出系统；
•列写一元n阶微分方程。 状态变量分析法： •不仅可以给出系统的响应，还可以描述内部变 量如电容电压 vC t 或电感电流 i L t 的情况。 •研究多输入/多输出系统； •列写多个一阶微分方程。
