BX型交流弧焊机技术参数资料讲解
BX1-500交流弧焊机操作规程
BX1-500交流弧焊机操作规程一、设备技术性能和参数1、电源电压380V，工作电压25～40V，2、额定电流500A，电流调节范围20～500A。
3、使用环境温度：“-25～40℃.4、空气相对湿度：≤90%。
二、操作步骤1、工作前的准备工作1.1清理操作区，排除火灾隐患。
确认防火器材位置，做好通风，防止有毒气体对操作人员的伤害。
1.2把电焊机从存放区移到操作区，稳妥放置。
1.3确认焊机、电源线、把子线、地线、焊把完好。
2、操作步骤2.1合上电焊机电源，根据焊件选择合适的焊条和工作电流。
2.2将焊件放置稳妥，与地线可靠搭接。
2.3左手持面罩，右手持焊把，看准焊接部位，用面罩护住面部后，开始焊接。
2.4焊接告一段落，用小锤敲掉药皮，检查焊接质量，如不合格则重复上一步，直至合格为止。
2.5操作结束后，灭绝火种，关闭电源，把焊件、焊机、电源线、把子线、工具，存放在规定位置。
2.6清洁操作区。
三、紧急情况处理1、操作过程中，如发生伤人事故，要立即停止操作，断掉焊机电源，呼叫工友救援。
2、操作过程中，如火花引燃其他物品，要立即停止操作，断电、扑火，呼叫工友救援。
四、注意事项1.焊机三相进线连接必须牢靠，如有任一相断开，焊机运行就不正常。
2.安装进线时，必须用40A熔断丝，不准用铜线或铝线代替。
3.焊机与电缆的接头处必须拧紧，否则接触不良可能将接线板烧坏。
4.调节旋钮要轻轻旋动，到两端限位处不准使劲再旋。
5.控制箱内各电位器在出厂时已调试完毕，非特殊需要不准随便旋动。
6.严禁在无规定通风下进行焊接工作。
五、故障查询及排除1.焊条容易粘工件。
1.1适当调大焊接电流1.2检查焊条有无药皮脱落或潮湿现象。
2.箱壳漏电2.1电源线碰到箱壳，应立即消除。
2.2变压器、电抗器电源、开关及其他电器元件或接线碰箱壳，应检查消除。
2.3未接接地线或接触不良，应接好地线。

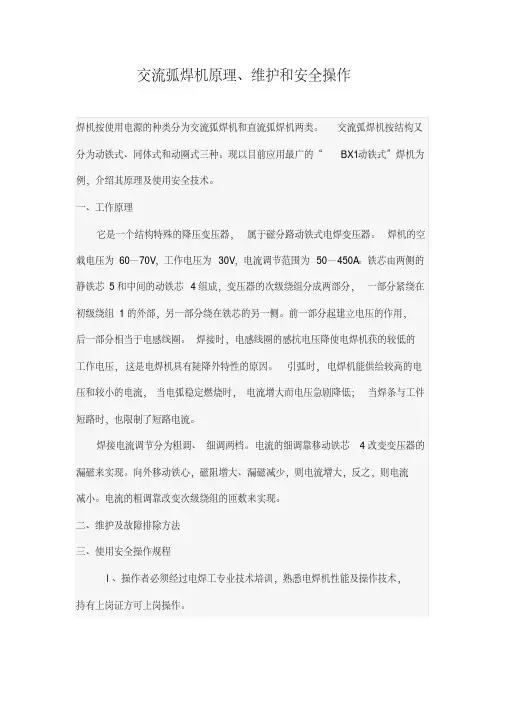

交流弧焊机原理、维护和安全操作
交流弧焊机原理、维护和安全操作
焊机按使用电源的种类分为交流弧焊机和直流弧焊机两类。
交流弧焊机按结构又分为动铁式、同体式和动圈式三种。
现以目前应用最广的“BX1动铁式”焊机为例，介绍其原理及使用安全技术。
一、工作原理
它是一个结构特殊的降压变压器，属于磁分路动铁式电焊变压器。
焊机的空载电压为60—70V，工作电压为30V，电流调节范围为50—450A。
铁芯由两侧的静铁芯5和中间的动铁芯4组成，变压器的次级绕组分成两部分，一部分紧绕在初级绕组1的外部，另一部分绕在铁芯的另一侧。
前一部分起建立电压的作用，
后一部分相当于电感线圈。
焊接时，电感线圈的感抗电压降使电焊机获的较低的工作电压，这是电焊机具有陡降外特性的原因。
引弧时，电焊机能供给较高的电压和较小的电流，当电弧稳定燃烧时，电流增大而电压急剧降低；当焊条与工件短路时，也限制了短路电流。
焊接电流调节分为粗调、细调两档。
电流的细调靠移动铁芯4改变变压器的漏磁来实现。
向外移动铁心，磁阻增大、漏磁减少，则电流增大，反之，则电流
减小。
电流的粗调靠改变次级绕组的匝数来实现。
二、维护及故障排除方法
三、使用安全操作规程
l、操作者必须经过电焊工专业技术培训，熟悉电焊机性能及操作技术，
持有上岗证方可上岗操作。
交流弧焊机使用说明书.
BX1系列交流弧焊机使用说明书一、安全注意事项为了避免重大人身事故，请遵守以下事项：1．安装、使用焊机前，请认真阅读本使用说明书，并遵守焊机上的警示符和警告语内容。
2．请经过专业培训并取得专业资格的人员才能进行焊机的安装、操作和维修保养。
3．使用心脏起搏器的人员，未经专业医护人员同意，不得从事焊接作业及靠近正在使用中的焊机，因焊机通电时产生的磁场会对起搏器的工作产生不良的影响。
4．非有关人员不得进入焊接工作现场。
5．不允许将本焊机用作焊接以外的工作。
为了避免触电危险，请遵守以下事项：一旦接触带电部位可能会引起致命的电击和电灼伤1．请不要碰触任何带电部位。
2．开始焊接工作前，应认真检查电源输入线、保护接地线和焊接电缆绝缘是否良好，接线是否正确、牢固可靠，配电箱及电源线容量是否满足需要。
3．焊机在拆卸掉外壳及其它防护装置的情况下不得用于焊接作业。
4．操作人员必须穿戴电焊作业的安全防护用品。
5．焊接作业完毕或暂时离开焊接现场时，应切断焊机所有的输入电源。
6．焊机的定期维护保养应由专业人员进行。
7．使用中如出现故障应及时停机检查，待故障排除后方可继续使用。
为了避免焊接弧光、飞溅、焊渣、烟尘及有害性气体的危害，请使用规定的防护用具●弧光会引起眼部发炎或皮肤灼伤。
●飞溅、焊渣会灼伤眼睛、烧伤皮肤。
●焊接产生的烟尘和气体会危及身体健康。
●在狭窄场所焊接作业，如果缺氧会导致窒息。
1．在进行焊接作业或观察、监督焊接作业时，请使用合格的电焊防护面罩或佩戴防护眼镜。
2．在焊接场所周围设置隔离屏障，防止弧光伤及他人。
3．佩戴口罩，注意焊接场所的通风排气，防止气体中毒和窒息事故的发生。
尤其在焊接具有镀层或涂层的材料时，会产生有害的烟尘和气体，更要注意防护。
4．在狭窄场所焊接时，还应安排检查人员定时检查作业区内通风及人员情况是否正常。
为了防止火灾、爆炸、爆裂等事故发生，请遵守以下规定：●焊接时的飞溅物、焊渣、热工件接触可燃物后会引起火灾。
BX1系列交流自动弧焊机
BX1系列交流自动弧焊机:该系列焊机属动铁式结构，可进行低碳钢、低合金钢材料的焊接。
该机可供单人操作，其中250、315、500型焊机采用强迫风冷，与普通自然冷却焊机相比，具有重量轻，移动方便的特点。
该类焊机既适宜工矿企业生产使用，也适合作维修等中小业户选用。
BX3系列动圈式交流弧焊机：该系列焊机属动圈式结构，可进行低碳钢、低合金钢构件的手工焊接，亦可作电弧切割使用。
该机特点：电流连续可调，性能稳定可靠，设备故障率极低，适合于工矿企业生产线生产使用。
BX6系列抽头式交流弧焊机是采用分档抽头方式的交流电弧焊机。
该机结构简
单，操作使用方便，焊机故障率低，价格低廉。
适合中小型企业作为加工修理
使用。
该系列焊机是采用三相交流电源的动圈式交流电弧焊机，可供单人手工操作，
该焊机可以焊接低碳钢、低合金钢及其构件，使用焊条为涂药酸性焊条。
该
类焊机的特点：电流调节性能好，焊弧稳定飞溅小、焊缝成形美观优良，操
作方便。
适用于限制单相电使用的地区。
直螺纹连接套筒及接头试件:直螺纹连接套筒，由不低于45#优质钢的材料制成。
规格从Ф16-Ф40mm，可连接Ф16-Ф40mm II、III级钢筋。
连接套筒有普通连接套、变径连接套和可调连接套，可进行同径钢筋连接、异径钢筋连接、及可调整长度和方向的钢筋连接。
可进行竖向、斜向、横向等任何方位钢筋连接。
BX1-系列使用说明书
........................................... ......................................... ...................................... ........................
九．产品基本结构
三、工作环境及供电品质
1、周围环境空气温度：-10℃～+40℃。 2、空气相对湿度：≤90%。 3、海拔高度不超过：1000 米。 4、无雨雪侵袭，无剧烈振动； 5、无腐蚀性，无易燃易爆性介质； 0 6、焊机倾斜度应不超过 15 ； 7、环境污染等级不超过 3 级； 8、供电容量必须大于焊机输入容量的 10%-20%； 9、电压波形应为实际的正弦波； 10、输入电压波动不超过其额定值的±10%； 11、频率偏差不超过额定值的±1%；
五、弧焊电源外部连接及电气连接示意图
1、接地电缆（保护性导体） 2 2 机壳输入端下方设有接线端子“ ” ，必须 6 mm -14mm 铜线电缆 接地。其连接方法应保证在电缆拉离接线端时，相线比保护性导线先 拉脱， （接法是地线比相线要长些，连接方法见图 1） ，注意保护性导 线，必须是绿黄双色。额定输入电压 300～600V 接地电阻<10Ω。 ※请委托专职人员（电工）进行接地。 2、焊接电缆 将焊机前面板下部的，输出盖板卸下后，可见左右两个接线端， 分别是接地线(拾铁线)和焊钳线。电缆线规格见第 4 条表 1，注意连 接要牢固。
4
六、产品使用放置
放置时请注意以下几点： （a）请放在尽可能平坦、振动少，距墙壁 30cm 以外通风良好地方。 （b）请放在铁粉、灰尘、油污少且清洁干燥的地方。 （c）请放在避开雨淋及阳光直射，不受海水浸蚀的地方。 （d）焊机底部和周围严禁有铁器铁件存放。
交流弧焊机原理、维护和安全操作
交流弧焊机原理、维护和安全操作
焊机按使用电源的种类分为交流弧焊机和直流弧焊机两类。
交流弧焊机按结构又分为动铁式、同体式和动圈式三种。
现以目前应用最广的“BX1动铁式”焊机为例，介绍其原理及使用安全技术。
一、工作原理
它是一个结构特殊的降压变压器，属于磁分路动铁式电焊变压器。
焊机的空载电压为60—70V，工作电压为30V，电流调节范围为50—450A。
铁芯由两侧的静铁芯5和中间的动铁芯4组成，变压器的次级绕组分成两部分，一部分紧绕在初级绕组1的外部，另一部分绕在铁芯的另一侧。
前一部分起建立电压的作用，后一部分相当于电感线圈。
焊接时，电感线圈的感抗电压降使电焊机获的较低的工作电压，这是电焊机具有陡降外特性的原因。
引弧时，电焊机能供给较高的电压和较小的电流，当电弧稳定燃烧时，电流增大而电压急剧降低；当焊条与工件短路时，也限制了短路电流。
焊接电流调节分为粗调、细调两档。
电流的细调靠移动铁芯4改变变压器的漏磁来实现。
向外移动铁心，磁阻增大、漏磁减少，则电流增大，反之，则电流减小。
电流的粗调靠改变次级绕组的匝数来实现。
第 1 页
本文部分内容来自互联网，不为其真实性及所产生的后果负责，如有异议请联系我们及时删除。
BX1系列交流自动弧焊机
BX 1系列交流自动弧焊机:该系列焊机属动铁式结构，可进行低碳钢、低合金钢材料的焊接。
该机可供单人操作，其中250、315、500型焊机采用强迫风冷，与普通自然冷却焊机相比，具有重量轻，移动方便的特点。
该类焊机既适宜工矿企业生产使用，也适合作维修等中小业户选用。
BX 3系列动圈式交流弧焊机：该系列焊机属动圈式结构，可进行低碳钢、低合金钢构件的手工焊接，亦可作电弧切割使用。
该机特点：电流连续可调，性能稳定可靠，设备故障率极低，适合于工矿企业生产线生产使用。
单，操作使用方便，焊机故障率低，价格低廉。
适合中小型企业作为加工修理
使用。
该系列焊机是采用三相交流电源的动圈式交流电弧焊机，可供单人手工操作，
该焊机可以焊接低碳钢、低合金钢及其构件，使用焊条为涂药酸性焊条。
该
类焊机的特点：电流调节性能好，焊弧稳定飞溅小、焊缝成形美观优良，操
作方便。
适用于限制单相电使用的地区。
直螺纹连接套筒及接头试件:直螺纹连接套筒，由不低于45#优质钢的材料制成。
规格从Ф16-Ф
40mm，可连接Ф16-Ф40mm II、III级钢筋。
连接套筒有普通连接套、变径连接套和可调连接套，
可进行同径钢筋连接、异径钢筋连接、及可调整长度和方向的钢筋连接。
可进行竖向、斜向、横向
等任何方位钢筋连接。
华远焊机 BX1-系列交流弧焊机 说明书
BX1-系列交流弧焊机使用说明书Alternative current Arc Welding Operater ’s Manual（请在安装、使用、维护前认真阅读本说明书）成都华远电器设备有限公司Chengdu Huayuan Electric Equipment Co.,Ltd认证取得华 远 焊 机华远焊接及切割设备在设计时已充分考虑其安全性，尽管如此，正确安装及操作此设备仍将有助于您的安全，在认真阅读本说明书之前，请不要安装、操作或更换本设备的任何零部件！安全提示电弧弧光对人体有害，保护好您和他人的安全，避免被弧光照射，请穿戴必要的防护服及手套，认真阅读以下内容，所有的安装、操作、维修都由专业人员进行。
图1焊机外形1.电磁辐射焊接电流经过的场合会引起磁场，在焊接电缆旁边应无磁敏感物品如手表、移动电话，探伤仪器，铁制品工具等，避免电磁辐射的方法有：将电缆穿入管道，减小电缆线的环绕面积并尽量避免在其中设置工位，连接到工件的电缆应尽量缩短，避免在主电源旁边工作。
2.电击危险根据国家标准，（GB3805-93）,人体所能承受的直流及交流电压很低，而焊接所需要的电压，在符合国家相关标准的情况下（环境状况4）仍然有电击危险。
操作人员必须穿戴安全防护，避免电击，不要用自己皮肤的裸露部分，同时接触工件和电极，防护服及手套还须进行烘干处理。
如果必须在危险的环境（如潮湿；汗渍较多；低矮框架等）场合进行焊接，须采取的措施有：采用低电压的平特性电源和半自动焊机，采用绝缘等级较高的把钳，采用自动焊进行焊接。
在半自动及自动焊操作时，焊丝，送丝轮，导电嘴，或半自动焊抢都有漏电的危险，在任何情况下连接工件的电缆线都应连接牢靠且靠近焊接点，将工件和电源的接地点接入大地，不要接入三相零线经常性地检查手把钳，接地夹，焊接电缆，确保焊机始终处于良好的工作状态，随时更换绝缘条件损坏的部件，切勿将把钳或焊抢浸入水中，切勿同时触及电极两端，在高空或有跌落危险条件下工作时，应绑扎安全带。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
B X型交流弧焊机技术
参数
交流弧焊机
技术要求：
1. 负载持续率：是指实际工作时间在全部工作时间中（10分钟为1周期）所占比率。
例
如，负载持续率60%是指焊接6分钟，接着空载4分钟。
额定负载持续率是相对于额定电流而言的，当在额定电流以下使用时，即使在高负载持续率下也可使用。
此时的负载持续率换算公式如下：实际所用电流的负载持续率
=
平方
（实际所用输出电流）额定负载持续率
额定输出电流）平方 (
2. 接地：机壳后（外）侧板下部设有接地端子，请一定用14mm 2以上的铜线接地。
额定输入
电压300～600V 接地电阻10Ω。
3. 电源侧连接：一台焊机需配置一台带开关及保险 短路保护器等电流保护器的配电箱，用
4．检修：初级线圈与次级线圈的绝缘电阻，初级线圈对机壳绝缘电阻，次级线圈对机壳的绝缘电阻均应大于1M Ω。
避免过载使用，及时未烧损也会缩短寿命。
过载会引起噪音，使电流调节手轮转动困难等。
电缆过长，会导致电流流通不畅，增加电力损耗。
电缆过旧，表层绝缘被损坏，会引起电弧不稳。
5．BX1型焊机
BX1型焊机是以JB/T7834-95和GB15579-1995为基准设计制造的。
规格参数
外形尺寸
BX6型焊机
BX6型焊机是以JB/T3643-2000和GB15579-1995为基准设计制造的。
规格参数
续上表
BX6型焊机规格参数
BX3型焊机
BX3型焊机是以JB/T7834-95和GB15579-1995为基准设计制造的
焊接电流大小受被焊物板厚、焊条粗细及种类、焊接姿势等因素影响。
焊条直径与电流值的关系大体如下表所示：。
