24kg轨道尺寸详图
国标钢轨规格型号表
国标钢轨规格型号表国标钢轨规格型号表国标轻轨重轨起重机轨规格尺寸表：8kg钢轨轨高：65mm 底宽：54mm 头宽：25mm 腰厚：7.0mm 理论重量：8.42kg/m 9kg钢轨轨高：63.5mm 底宽：63.5mm 头宽：32.1mm 腰厚：5.9mm 理论重量：8.94kg/m 12kg 钢轨轨高：69.85mm 底宽：69.85mm 头宽：38.1mm 腰厚：7.54mm 理论重量：12.2kg/m15kg钢轨轨高：79.37mm 底宽：79.37mm 头宽：42.86mm 腰厚：8.33mm 理论重量：15.2kg/m18kg钢轨轨高：90mm 底宽：80mm 头宽：40mm 腰厚：10.0mm 理论重量：18.06kg/m 22kg钢轨轨高：93.66mm 底宽：93.66mm 头宽：50.8mm 腰厚：10.72mm 理论重量：22.3kg/m24kg钢轨轨高：107mm 底宽：90mm 头宽：51mm 腰厚：10.9mm 理论重量：24.46kg/m 30kg钢轨轨高：107.95mm 底宽：107.95mm 头宽：60.33mm 腰厚：12.3mm 理论重量：30.1kg/m 以上为轻轨38kg钢轨轨高：134mm 底宽：114mm 头宽：68mm 腰厚：13mm 理论重量：38.733kg/m43kg钢轨轨高：140mm 底宽：114mm 头宽：70mm 腰厚：14.5mm 理论重量：44.653kg/m45kg钢轨轨高：145mm 底宽：126mm 头宽：67mm 腰厚：14.5mm 理论重量：45.546kg/m50kg钢轨轨高：152mm 底宽：132mm 头宽：70mm 腰厚：15.5mm 理论重量：51.514kg/m60kg钢轨轨高：176mm 底宽：150mm 头宽：73mm 腰厚：16.5mm 理论重量：60.64kg/m70kg钢轨轨高：120mm 底宽：120mm 头宽：70mm 腰厚：28mm 理论重量：52.8kg/m80kg钢轨轨高：130mm 底宽：130mm 头宽：80mm 腰厚：32mm 理论重量：63.69kg/m 100kg钢轨轨高：150mm 底宽：150mm 头宽：100mm 腰厚：38mm 理论重量：88.96kg/m 120kg钢轨轨高：170mm 底宽：170mm 头宽：120mm 腰厚：44mm 理论重量：118.1kg/m。
24kg轨道尺寸详图

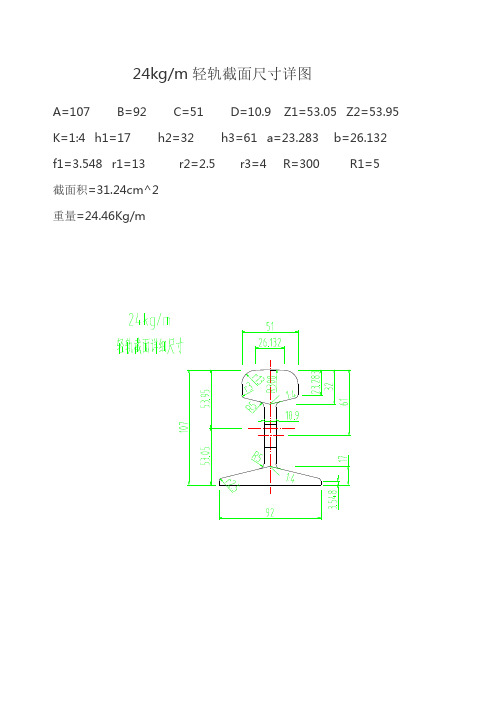

24kg/m轻轨截面尺寸详图
A=107 B=92 C=51 D=10.9 Z1=53.05 Z2=53.95 K=1:4 h1=17 h2=32 h3=61 a=23.283 b=26.132 f1=3.548 r1=13 r2=2.5 r3=4 R=300 R1=5
截面积=31.24cm^2
重量=24.46Kg/m
轻轨24kg/m的截面尺寸；24kg/m轨道的截面详细尺寸
标签：轻轨24kg/m yb222-63轨道垫板轨道压板
轻轨24kg/m的截面尺寸；24kg/m轨道的截面详细尺寸
本以为GB11264-89《轻轨》代替了YB222-63，但发现GB11264-89《轻轨》中没有24kg/m 的型号，今天寻找轻轨24kg/m的截面尺寸找了好久，找到如下信息，在下面列出来，方便和我一样寻找的朋友使用。
新标准GB11264-89已经替代了老标准YB222-63。
YB222-63在起重机设计手册上有
GB/T11266-1989 轻轨用垫板
GB11264-89 轻轨
轻轨用轨道压板可参见重型机械标准2007第5卷-钢轨固定装置（JB/T10543-2006）
化工版机械设计手册第3篇常用工程材料上有。
非标24轨道型号尺寸表
非标24轨道型号尺寸表
摘要：
1.非标24轨道型号尺寸表的概述
2.非标24轨道的型号分类与特点
3.非标24轨道型号尺寸表的具体内容与用途
4.非标24轨道在行业中的应用及前景
正文：
非标24轨道型号尺寸表是对非标准24轨道的型号和尺寸进行详细分类和描述的表格。
在我国的轨道建设中，非标24轨道由于其特殊的尺寸和型号，被广泛应用于各种特殊场景。
非标24轨道的型号主要分为几种，每种型号都有其独特的特点和应用范围。
非标24轨道的型号尺寸表详细列出了各种非标准24轨道的尺寸、型号、材质、使用范围等信息，为轨道建设者提供了重要的参考依据。
尺寸表中的数据不仅包括轨道的标准尺寸，还包括根据实际需要进行调整的尺寸，使得非标24轨道能够更好地适应各种使用环境。
非标24轨道型号尺寸表在轨道建设中起到了至关重要的作用。
首先，尺寸表为轨道设计提供了依据，使得设计者能够根据实际需要选择合适的轨道型号。
其次，尺寸表为轨道生产提供了指导，使得生产者能够根据尺寸表生产出符合要求的轨道。
最后，尺寸表为轨道安装和维护提供了参考，使得施工者能够根据尺寸表进行准确的安装和维护工作。
随着我国轨道建设的不断发展，非标24轨道在行业中的应用前景十分广
阔。
未来，非标24轨道将会在更多的领域得到应用，为我国的轨道建设做出更大的贡献。
国标钢轨规格型号表
精选文档国标钢轨规格型号表国标轻轨重轨起重机轨规格尺寸表：8kg钢轨轨高：65mm 底宽：54mm 头宽：25mm 腰厚：7.0mm 理论重量：8.42kg/m9kg钢轨轨高：63.5mm 底宽：63.5mm 头宽：32.1mm 腰厚：5.9mm 理论重量：8.94kg/m12kg钢轨轨高：69.85mm 底宽：69.85mm 头宽：38.1mm 腰厚：7.54mm 理论重量：12.2kg/m 15kg钢轨轨高：79.37mm 底宽：79.37mm 头宽：42.86mm 腰厚：8.33mm 理论重量：15.2kg/m 18kg钢轨轨高：90mm 底宽：80mm 头宽：40mm 腰厚：10.0mm 理论重量：18.06kg/m 22kg钢轨轨高：93.66mm 底宽：93.66mm 头宽：50.8mm 腰厚：10.72mm 理论重量：22.3kg/m 24kg钢轨轨高：107mm 底宽：90mm 头宽：51mm 腰厚：10.9mm 理论重量：24.46kg/m 30kg钢轨轨高：107.95mm 底宽：107.95mm 头宽：60.33mm 腰厚：12.3mm 理论重量：30.1kg/m 以上为轻轨38kg钢轨轨高：134mm 底宽：114mm 头宽：68mm 腰厚：13mm 理论重量：38.733kg/m43kg钢轨轨高：140mm 底宽：114mm 头宽：70mm 腰厚：14.5mm 理论重量：44.653kg/m45kg钢轨轨高：145mm 底宽：126mm 头宽：67mm 腰厚：14.5mm 理论重量：45.546kg/m50kg钢轨轨高：152mm 底宽：132mm 头宽：70mm 腰厚：15.5mm 理论重量：51.514kg/m60kg钢轨轨高：176mm 底宽：150mm 头宽：73mm 腰厚：16.5mm 理论重量：60.64kg/m70kg钢轨轨高：120mm 底宽：120mm 头宽：70mm 腰厚：28mm 理论重量：52.8kg/m80kg钢轨轨高：130mm 底宽：130mm 头宽：80mm 腰厚：32mm 理论重量：63.69kg/m 100kg钢轨轨高：150mm 底宽：150mm 头宽：100mm 腰厚：38mm 理论重量：88.96kg/m120kg钢轨轨高：170mm 底宽：170mm 头宽：120mm 腰厚：44mm 理论重量：118.1kg/m.。
钢轨尺寸图
七、轨道材料重量表钢轨的类型，以每1米大致质量kg数表示。
目前，我国铁路的钢轨类型主要有75kg/m、60kg/m、50kg/m及43kg/m。
世界上最重型的钢轨已达到77.5kg/m，我国也在重载线路上逐步铺设75kg/m钢轨。
钢轨标准长度为12.5m和25m两种。
铁路钢轨知识：（1）重型钢轨知识：每米公称重量大于30kg的钢轨。
火车钢轨和起重机轨都属重轨。
火车钢轨：用于铺设铁路，要承受火车营运时的压力、冲击载荷和摩擦，要求有足够的强度和一定的韧性。
质量要求严格，除保证其化学成分外，还要求检验力学性能、落锤试验和酸浸低倍组织等。
生产厂有武钢、鞍钢、包钢和攀钢等。
起重机轨：即吊车轨，其高度较低，头宽及腰厚尺寸较大，只要求检验化学成分和抗拉强度。
用于铺设起重机大于及小车轨道。
生产厂有鞍钢和攀钢。
（2）轻型钢轨知识：是每米公称重量小于或等于30kg的钢轨。
轻轨的质量要求比重轨低，只要求检验其化学成分、抗拉强度、硬度和落锤试验等。
主要用途：轻轨主要用于林区、矿区、工厂及施工现场等处铺设临时运输线路和轻型机车用线路。
铁路钢轨型号：（1）轻型钢轨型号，钢轨材质: Q235，55Q ；钢轨规格：30kg/m，24kg/m，22kg/m，18kg/m，15kg/m，12 kg/m，8kg/m。
（2）重型钢轨型号, 钢轨材质: 45MN，71MN；钢轨规格：50kg/m，43kg/m，38kg/m，33kg/m。
（3）起重钢轨型号,钢轨材质: U71MN；钢轨规格：QU70kg/m ，QU80kg/m，QU100kg/m，QU120kg/m。
以上钢轨型号为常用钢轨型号。
在中国全都是标准的是1435CM的，还有1000CM的俗称米轨，现在仅存于云南昆明。
轻轨的理论重量型号截面尺寸（mm）截面面积（cm 2 ）理论重量（kg/m）轨高A 底宽B 头宽C 头高D 腰高E 底高F 腰厚t 9 63.5 63.5 32.1 17.48 35.72 10.3 5.9 11.3 8.94 12 69.85 69.85 38.1 19.85 37.7 12.3 7.54 15.54 12.2 15 79.37 79.37 42.86 22.22 43.65 13.5 8.33 19.33 15.2 22 93.66 93.66 50.8 26.99 50 16.67 10.72 28.39 22.3 24 - - - - - - - - 24.95 30 107.95 107.95 60.33 30.95 57.55 19.45 12.3 38.32 30.1 重轨的理论重量型号截面尺寸（mm）截面面积（cm 2 ）钢轨长度（m）理论重量（kg/m）轨高底宽头宽腰厚 60 176 150 73 16.5 9--12.5、25 50 152 132 70 15.5 65.8 12.5--25 51.514 45 145 126 67 14.5 12.5--25 45.546 43 140 114 70 14.5 57 12.5--25 44.653 38 134 114 68 13 49.5 12.5--25 38.733 重轨的理论重量及金属分配：钢轨类型理论重量，kg 钢轨的金属分配每米重量 12.5米长的重量 25.0米长的重量每根钢轨（各部分占总面积的百分数）螺栓孔未扣除每端扣除三未扣除每端扣除三部分重量轨头轨腰轨底螺栓孔个螺栓孔螺栓孔个螺栓孔50kg/m 51.514 643.925 643.429 1287.85 1287.354 0.493 38.68 23.77 37.55 43kg/m 44.653 558.162 557.69 1116.325 1115.853 0.472 42.83 21.31 35.86 38kg/m 38.733 484.162 483.739 968.325 967.902 0.423 43.68 21.63 34.69 轻轨用垫板理论重量轻轨用接头夹板理论重量钢号 80（785MPa）型号理论重量，kg/块 9kg/m轻轨用接头夹板 0.81 型号理论重量，kg/块 12kg/m轻轨用接头夹板 1.39 15kg/m轻轨用垫板1.5 15kg/m轻轨用接头夹板2.2 22kg/m轻轨用垫板2.2 22kg/m轻轨用接头夹板 3.8 30kg/m轻轨用垫板 2.7 30kg/m轻轨用接头夹板 5.54 起重机钢轨规格重量型号截面尺寸（mm）钢号80（785MPa）截面积（cm 2 ）理论重量（kg/m）轨高顶宽顶下宽底宽腰厚 QU70 120 70 76.5 120 28 67.3 52.8 QU80 130 80 87 130 32 81.13 63.69 QU100 150 100 108 150 38 113.32 88.96 QU120 170 120 129 170 44 150.44 118.1。
钢轨尺寸图
七、轨道材料重量表钢轨的类型，以每1米大致质量kg数表示。
目前，我国铁路的钢轨类型主要有75kg/m、60kg/m、50kg/m及43kg/m。
世界上最重型的钢轨已达到77.5kg/m，我国也在重载线路上逐步铺设75kg/m钢轨。
钢轨标准长度为12.5m和25m两种。
铁路钢轨知识：（1）重型钢轨知识：每米公称重量大于30kg的钢轨。
火车钢轨和起重机轨都属重轨。
火车钢轨：用于铺设铁路，要承受火车营运时的压力、冲击载荷和摩擦，要求有足够的强度和一定的韧性。
质量要求严格，除保证其化学成分外，还要求检验力学性能、落锤试验和酸浸低倍组织等。
生产厂有武钢、鞍钢、包钢和攀钢等。
起重机轨：即吊车轨，其高度较低，头宽及腰厚尺寸较大，只要求检验化学成分和抗拉强度。
用于铺设起重机大于及小车轨道。
生产厂有鞍钢和攀钢。
（2）轻型钢轨知识：是每米公称重量小于或等于30kg的钢轨。
轻轨的质量要求比重轨低，只要求检验其化学成分、抗拉强度、硬度和落锤试验等。
主要用途：轻轨主要用于林区、矿区、工厂及施工现场等处铺设临时运输线路和轻型机车用线路。
铁路钢轨型号：（1）轻型钢轨型号，钢轨材质: Q235，55Q ；钢轨规格：30kg/m，24kg/m，22kg/m，18kg/m，15kg/m，12 kg/m，8kg/m。
（2）重型钢轨型号, 钢轨材质: 45MN，71MN；钢轨规格：50kg/m，43kg/m，38kg/m，33kg/m。
（3）起重钢轨型号,钢轨材质: U71MN；钢轨规格：QU70kg/m ，QU80kg/m，QU100kg/m，QU120kg/m。
以上钢轨型号为常用钢轨型号。
在中国全都是标准的是1435CM的，还有1000CM的俗称米轨，现在仅存于云南昆明。
轻轨的理论重量型号截面尺寸（mm）截面面积（cm 2 ）理论重量（kg/m）轨高A 底宽B 头宽C 头高D 腰高E 底高F 腰厚t 9 63.5 63.5 32.1 17.48 35.72 10.3 5.9 11.3 8.94 12 69.85 69.85 38.1 19.85 37.7 12.3 7.54 15.54 12.2 15 79.37 79.37 42.86 22.22 43.65 13.5 8.33 19.33 15.2 22 93.66 93.66 50.8 26.99 50 16.67 10.72 28.39 22.3 24 - - - - - - - - 24.95 30 107.95 107.95 60.33 30.95 57.55 19.45 12.3 38.32 30.1 重轨的理论重量型号截面尺寸（mm）截面面积（cm 2 ）钢轨长度（m）理论重量（kg/m）轨高底宽头宽腰厚 60 176 150 73 16.5 9--12.5、25 50 152 132 70 15.5 65.8 12.5--25 51.514 45 145 126 67 14.5 12.5--25 45.546 43 140 114 70 14.5 57 12.5--25 44.653 38 134 114 68 13 49.5 12.5--25 38.733 重轨的理论重量及金属分配：钢轨类型理论重量，kg 钢轨的金属分配每米重量 12.5米长的重量 25.0米长的重量每根钢轨（各部分占总面积的百分数）螺栓孔未扣除每端扣除三未扣除每端扣除三部分重量轨头轨腰轨底螺栓孔个螺栓孔螺栓孔个螺栓孔50kg/m 51.514 643.925 643.429 1287.85 1287.354 0.493 38.68 23.77 37.55 43kg/m 44.653 558.162 557.69 1116.325 1115.853 0.472 42.83 21.31 35.86 38kg/m 38.733 484.162 483.739 968.325 967.902 0.423 43.68 21.63 34.69 轻轨用垫板理论重量轻轨用接头夹板理论重量钢号 80（785MPa）型号理论重量，kg/块 9kg/m轻轨用接头夹板 0.81 型号理论重量，kg/块 12kg/m轻轨用接头夹板 1.39 15kg/m轻轨用垫板1.5 15kg/m轻轨用接头夹板2.2 22kg/m轻轨用垫板2.2 22kg/m轻轨用接头夹板 3.8 30kg/m轻轨用垫板 2.7 30kg/m轻轨用接头夹板 5.54 起重机钢轨规格重量型号截面尺寸（mm）钢号80（785MPa）截面积（cm 2 ）理论重量（kg/m）轨高顶宽顶下宽底宽腰厚 QU70 120 70 76.5 120 28 67.3 52.8 QU80 130 80 87 130 32 81.13 63.69 QU100 150 100 108 150 38 113.32 88.96 QU120 170 120 129 170 44 150.44 118.1。
钢轨尺寸图
七、轨道材料重量表钢轨每米重量表钢轨的类型，以每1米大致质量kg数表示。
目前，我国铁路的钢轨类型主要有75kg/m、60kg/m、50kg/m及43kg/m。
世界上最重型的钢轨已达到77.5kg/m，我国也在重载线路上逐步铺设75kg/m钢轨。
钢轨标准长度为12.5m和25m两种。
铁路钢轨知识：（1）重型钢轨知识：每米公称重量大于30kg的钢轨。
火车钢轨和起重机轨都属重轨。
火车钢轨：用于铺设铁路，要承受火车营运时的压力、冲击载荷和摩擦，要求有足够的强度和一定的韧性。
质量要求严格，除保证其化学成分外，还要求检验力学性能、落锤试验和酸浸低倍组织等。
生产厂有武钢、鞍钢、包钢和攀钢等。
起重机轨：即吊车轨，其高度较低，头宽及腰厚尺寸较大，只要求检验化学成分和抗拉强度。
用于铺设起重机大于及小车轨道。
生产厂有鞍钢和攀钢。
（2）轻型钢轨知识：是每米公称重量小于或等于30kg的钢轨。
轻轨的质量要求比重轨低，只要求检验其化学成分、抗拉强度、硬度和落锤试验等。
主要用途：轻轨主要用于林区、矿区、工厂及施工现场等处铺设临时运输线路和轻型机车用线路。
铁路钢轨型号：（1）轻型钢轨型号，钢轨材质: Q235，55Q ；钢轨规格：30kg/m，24kg/m，22kg/m，18kg/m，15kg/m，12 kg/m，8 kg/m。
（2）重型钢轨型号, 钢轨材质: 45MN，71MN；钢轨规格：50kg/m，43kg/m，38kg/m，33kg/m。
（3）起重钢轨型号,钢轨材质: U71MN；钢轨规格：QU70kg/m ，QU80kg/m，QU100kg/m，QU120kg/m。
以上钢轨型号为常用钢轨型号。
在中国全都是标准的是1435CM的，还有1000CM的俗称米轨，现在仅存于云南昆明。
轻轨的理论重量型号截面尺寸（mm）截面面积（cm 2 ）理论重量（kg/m）轨高A 底宽B 头宽C 头高D 腰高E 底高F 腰厚t 9 63.5 63.5 32.1 17.48 35.72 10.3 5.9 11.3 8.94 12 69.85 69.85 38.1 19.85 37.7 12.3 7.54 15.54 12.2 15 79.37 79.37 42.86 22.22 43.65 13.5 8.33 19.33 15.2 22 93.66 93.66 50.8 26.99 50 16.67 10.72 28.39 22.3 24 - - - - - - - - 24.95 30 107.95 107.95 60.33 30.95 57.55 19.45 12.3 38.32 30.1 重轨的理论重量型号截面尺寸（mm）截面面积（cm 2 ）钢轨长度（m）理论重量（kg/m）轨高底宽头宽腰厚60 176 150 73 16.5 9--12.5、25 50 152 132 70 15.5 65.8 12.5--25 51.514 45 145 126 67 14.5 12.5--25 45.546 43 140 114 70 14.5 57 12.5--25 44.653 38 134 114 68 13 49.5 12.5--25 38.733 重轨的理论重量及金属分配：钢轨类型理论重量，kg 钢轨的金属分配每米重量12.5米长的重量25.0米长的重量每根钢轨（各部分占总面积的百分数）螺栓孔未扣除每端扣除三未扣除每端扣除三部分重量轨头轨腰轨底螺栓孔个螺栓孔螺栓孔个螺栓孔50kg/m 51.514 643.925 643.429 1287.85 1287.354 0.493 38.68 23.77 37.55 43kg/m 44.653 558.162 557.69 1116.325 1115.853 0.472 42.83 21.31 35.86 38kg/m 38.733 484.162 483.739 968.325 967.902 0.423 43.68 21.63 34.69 轻轨用垫板理论重量轻轨用接头夹板理论重量钢号80（785MPa）型号理论重量，kg/块9kg/m轻轨用接头夹板0.81 型号理论重量，kg/块12kg/m轻轨用接头夹板1.39 15kg/m轻轨用垫板 1.5 15kg/m轻轨用接头夹板 2.2 22kg/m轻轨用垫板 2.2 22kg/m 轻轨用接头夹板3.8 30kg/m轻轨用垫板2.7 30kg/m轻轨用接头夹板5.54 起重机钢轨规格重量型号截面尺寸（mm）钢号80（785MPa）截面积（cm 2 ）理论重量（kg/m）轨高顶宽顶下宽底宽腰厚QU70 120 70 76.5 120 28 67.3 52.8 QU80 130 80 87 130 32 81.13 63.69 QU100 150 100 108 150 38 113.32 88.96 QU120 170 120 129 170 44 150.44 118.1。
国标钢轨规格型号表
国标钢轨规格型号表国标轻轨重轨起重机轨规格尺寸表：8kg钢轨轨高：65mm 底宽：54mm 头宽：25mm 腰厚：7.0mm 理论重量：8.42kg/m9kg钢轨轨高：63.5mm 底宽：63.5mm 头宽：32.1mm 腰厚：5.9mm 理论重量：8.94kg/m12kg钢轨轨高：69.85mm 底宽：69.85mm 头宽：38.1mm 腰厚：7.54mm 理论重量：12.2kg/m15kg钢轨轨高：79.37mm 底宽：79.37mm 头宽：42.86mm 腰厚：8.33mm 理论重量：15.2kg/m18kg钢轨轨高：90mm 底宽：80mm 头宽：40mm 腰厚：10.0mm 理论重量：18.06kg/m22kg钢轨轨高：93.66mm 底宽：93.66mm 头宽：50.8mm 腰厚：10.72mm 理论重量：22.3kg/m24kg钢轨轨高：107mm 底宽：90mm 头宽：51mm 腰厚：10.9mm 理论重量：24.46kg/m30kg钢轨轨高：107.95mm 底宽：107.95mm 头宽：60.33mm 腰厚：12.3mm 理论重量：30.1kg/m以上为轻轨38kg钢轨轨高：134mm 底宽：114mm 头宽：68mm 腰厚：13mm 理论重量：38.733kg/m43kg钢轨轨高：140mm 底宽：114mm 头宽：70mm 腰厚：14.5mm 理论重量：44.653kg/m45kg钢轨轨高：145mm 底宽：126mm 头宽：67mm 腰厚：14.5mm 理论重量：45.546kg/m50kg钢轨轨高：152mm 底宽：132mm 头宽：70mm 腰厚：15.5mm 理论重量：51.514kg/m60kg钢轨轨高：176mm 底宽：150mm 头宽：73mm 腰厚：16.5mm 理论重量：60.64kg/m70kg钢轨轨高：120mm 底宽：120mm 头宽：70mm 腰厚：28mm 理论重量：52.8kg/m80kg钢轨轨高：130mm 底宽：130mm 头宽：80mm 腰厚：32mm 理论重量：63.69kg/m100kg钢轨轨高：150mm 底宽：150mm 头宽：100mm 腰厚：38mm 理论重量：88.96kg/m120kg钢轨轨高：170mm 底宽：170mm 头宽：120mm 腰厚：44mm 理论重量：118.1kg/m。
钢轨尺寸表钢轨理论重量钢轨规格
钢轨尺寸表钢轨理论重量钢轨规格5kg钢轨轨高：50mm 底宽：44mm 头宽：22mm 腰厚：4.5mm 理论重量：5.03kg/m6kg钢轨轨高：50.8mm 底宽：50.8mm 头宽：25.4mm 腰厚：4.76mm 理论重量：5.98kg/m8kg钢轨轨高：65mm 底宽：54mm 头宽：25mm 腰厚：7.0mm 理论重量：8.42kg/m9kg钢轨轨高：63.5mm 底宽：63.5mm 头宽：32.1mm 腰厚：5.9mm 理论重量：8.94kg/m12kg钢轨轨高：69.85mm 底宽：69.85mm 头宽：38.1mm 腰厚：7.54mm 理论重量：12.2kg/m15kg钢轨轨高：79.37mm 底宽：79.37mm 头宽：42.86mm 腰厚：8.33mm 理论重量：15.2kg/m18kg钢轨轨高：90mm 底宽：80mm 头宽：40mm 腰厚：10.0mm 理论重量：18.06kg/m22kg钢轨轨高：93.66mm 底宽：93.66mm 头宽：50.8mm 腰厚：10.72mm 理论重量：22.3kg/m24kg钢轨轨高：107mm 底宽：90mm 头宽：51mm 腰厚：10.9mm 理论重量：24.46kg/m30kg钢轨轨高：107.95mm 底宽：107.95mm 头宽：60.33mm 腰厚：12.3mm 理论重量：30.1kg/m38kg钢轨轨高：134mm 底宽：114mm 头宽：68mm 腰厚：13mm 理论重量：38.733kg/m43kg钢轨轨高：140mm 底宽：114mm 头宽：70mm 腰厚：14.5mm 理论重量：44.653kg/m45kg钢轨轨高：145mm 底宽：126mm 头宽：67mm 腰厚：14.5mm 理论重量：45.546kg/m50kg钢轨轨高：152mm 底宽：132mm 头宽：70mm 腰厚：15.5mm 理论重量：51.514kg/m60kg钢轨轨高：176mm 底宽：150mm 头宽：73mm 腰厚：16.5mm 理论重量：60.64kg/m70kg钢轨轨高：120mm 底宽：120mm 头宽：70mm 腰厚：28mm 理论重量：52.8kg/m80kg钢轨轨高：130mm 底宽：130mm 头宽：80mm 腰厚：32mm 理论重量：63.69kg/m100kg钢轨轨高：150mm 底宽：150mm 头宽：100mm 腰厚：38mm 理论重量：88.96kg/m120kg钢轨轨高：170mm 底宽：170mm 头宽：120mm 腰厚：44mm 理论重量：118.1kg/m。
常用钢轨规格表之欧阳学创编
铁路钢轨知识：
（1）重型钢轨知识：每米公称重量大于30kg的钢轨。
火车钢轨和起重机轨都属
重轨。
火车钢轨：用于铺设铁路，要承受火车营运时的压力、冲击载荷和摩擦，要求有足够的强度和一定的韧性。
质量要求严格，除保证其化学成分外，还要求检验力学性能、落锤试验和酸浸低倍组织等。
生产厂有武钢、鞍钢、包钢和攀钢等。
起重机轨：即吊车轨，其高度较低，头宽及腰厚尺寸较大，只要求检验化学成分和抗拉强度。
用于铺设起重机大于及小车轨道。
生产厂有鞍钢和攀钢。
（2）轻型钢轨知识：是每米公称重量小于或等于30kg的钢轨。
轻轨的质量要求比重轨低，只要求检验其化学成分、抗拉强度、硬度和落锤试验等。
主要用途：轻轨主要用于
林区、矿区、工厂及施工现场等处铺设临时运输线路和轻型机车用线路。
铁路钢轨型号：。
（1）轻型钢轨型号，材质:Q235，55Q；规格：30kg/m，24kg/m，22kg/m，18kg/m，15kg/m，12kg/m，8kg/m。
（2）重型钢轨型号,材质:45MN，71MN；规格：50kg/m，43kg/m，38kg/m，33kg/m（2）起重钢轨型号,材质: U71MN；规格：QU70 kg /m，QU80 kg /m，QU100 kg /m，QU120 kg /m。
以上钢轨型号为常用钢轨型号。
