烟风道安装技术交底
烟风道技术交底
交底内容：
一、施工工艺
（1）在排风道的安装位置弹好控制线。
（2）检查排风道进气口位置及气流方向，找出排风道的进气口左右位置。
（3）用人工抬起排风道，将排风道放置于指定位置。
（4）用2m靠尺调整烟风道的方正及垂直度，与设计偏差不大于±3mm，之后用木楔子固定。
（5）安装固定后。
用木板把烟风道的顶部，管道与楼板之间的洞口间隙吊好模，用C20细石混凝土塞堵，振捣密实。
保证平整，不能高出顶板板面。
（6）根据设计要求在上一层放置Φ10钢筋作为卸载承托，先用细石混凝土找平烟风道与楼面，放置Φ10钢筋承托，然后用人工抬起烟风道将其放置在角钢承托上面，调整好达到质量要求。
二、质量要求
⑴烟风道的外观尺寸应符合设计要求及外观质量要求，无损坏、孔洞，对角线方正、平整度不得超过±3mm。
⑵安装完毕后，经测试整体系统应达到自然通风。
三、界面划分
（1）烟风道的结构预留孔洞由安装单位自行用C20细石混凝土封堵。
（2）由于结构预留孔洞位置偏差或大小偏差不满足烟风道安装的，由结构施工单位进行剔凿或补洞。
烟风道安装技术交底
允许偏差项目项次项目-让每个人平等地提升自我允许偏差
检验方法
1
表面平整
2mm
用2米靠尺与楔形塞尺检查
2
立面垂直
3mm
用2米托线板检查
3
阴阳角方正
3mm
用200mm方尺和楔形塞尺检查
6成品保护措施
6.1烟风道进入施工现场时，搬运时应轻拿轻放，侧抬侧立，不得平抬平放。
交底内容：

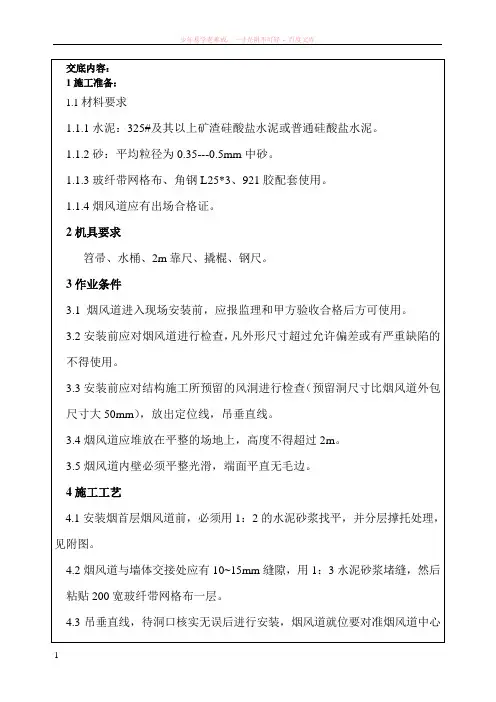

1施工准备：
1.1材料要求
1.1.1水泥：325#及其以上矿渣硅酸盐水泥或普通硅酸盐水泥。
1.1.2砂：平均粒径为0.35---0.5mm中砂。
1.1.3玻纤带网格布、角钢L25*3、921胶配套使用。
1.1.4烟风道应有出场合格证。
2机具要求
笤帚、水桶、2m靠尺、撬棍、钢尺。
3作业条件
3.1烟风道进入现场安装前，应报监理和甲方验收合格后方可使用。
4.6烟风道在施工安装过程中，为防止杂物吊进烟风道内，应随时安装随时遮盖。
5质量要求
5.1烟风道的各项技术指标，必须满足标准要求，胶粘剂的配制原料质量符合要求。
5.2节点构造，构件位置，连接锚固方法符合规范要求。
5.3烟风道所有接缝处的粘贴应牢固，并填塞密实。
5.4烟风道应平整光滑，不得有裂纹和凹凸不平，断头、端面无毛边。
6.2烟风道进场后应按不同规格、型号分类堆放，并设置标志牌，以便安装时方便查找。
6.3严禁有东西碰撞烟风道。
7安全要求
7.1烟风道堆放高度不得超过2m。
7.2使用电钻等工具时，不得私自拉接电源。
7.3操作人员进入施工现场必须带安全帽。
7.4用麻绳捆绑烟风道进行安装时，检查麻绳是否牢固，起吊时检查捆绑是否牢固。
烟道安装技术交底
工程名称交底日期
施工单位分项工程名称排风道交底提要厨卫风道安装技术交底
审核人交底人接受交底人
排风道的安装做法如下图：
工程名称
交底日期
施工单位分项工程名称排风道
交底提要厨卫风道安装技术交底
审核人交底人接受交底人
工程名称交底日期
施工单位分项工程名称排风道交底提要厨卫风道安装技术交底
审核人交底人接受交底人
5、质量标准
⑴每层排气道中心线与楼板定位线误差应不大于3mm。
⑵每层排气道垂直偏差应不大于3mm。
⑶端面及隔板处应作好密封。
烟风道安装施工技术交底
烟风道安装施工技术交底烟风道安装施工技术交底1技术交底范围(1)厨房通风道及卫生间通风道。
2设计情况（1）水泥砂浆通风道：厨房通风道型号为320*400mm，卫生间通风道型号为300*320mm。
（2）角钢：L30*30*3mm、Φ10钢质膨胀螺栓。
（3）聚合物水泥砂浆3施工工艺流程（1）工艺流程见附图：4工艺操作要点和质量要求（1）排风道抬运：排风道运至现场，在现场抬运管体时，必须用双手兜底平抬，轻抬轻放，严禁碰撞，损坏制品，严禁人员在排风道上踩踏。
（2）在安装底层第一根排风道之前，应首先按设计图纸放线定位，用C20混凝土垫层抹平找平，当混凝土强度达到设计强度的50％以后，方能进行上一层管道的安装。
（3）管道安装中，二层及二层以上每层作一次承托处理，用L30X30X3的角钢内角向里将排风道承托住，座在楼板上，然后用细石混凝土浇注成八字型；每层做密封处理，在两根排风道管体结合部必须涂抹水泥砂浆，水泥砂浆用量不要放量过多，以不将水泥砂浆挤出为宜。
（4）排风道固定后与楼板之间的空隙，需支吊模，然后用C20细石混凝土灌实，注意所灌混凝土不得高于风道管口凝土不得高于风道管口，待24小时后再将木楔抽出，再安装上一层排风道。
（5）排风道施工安装过程中，为防止杂物掉进管道内，管口应采取遮盖措施。
（6）安装出屋面的排风道在屋面保温、防水施工前进行。
（7）通风道管体立完后，在室内进行装修之前，施工单位要安装导流装置，生产厂家以将倒流装置定位点打好眼，按照图集中要求将倒流装置安装固定好，待室内装修后，再安装排气阀。
（8）排风道的止逆阀安装依照建筑风口方向留置。
厨房风口留置高度以建筑1000mm线上返1250mm为风口中心线，卫生间风口留置高度以建筑1000mm 线上返1250mm为风口中心线。
（9）通风道安装大样图（见附图）：（10）待通风道安装验收合格，室内装修基本完成后，项目通知，再开始安装止逆阀。
5施工规范及验收标准5.1施工规范(1)排风道管体内外表面平整；(2)排气道采用钢丝焊网进行加强，壁厚为15厚；(3)排气道与墙体交接处的缝隙，用砂浆堵缝，外粘贴玻纤网格布；(4)样板先行：施工前完成工序样板审批和交底，施工初期要特别关注各施工队是否按工序样板执行；(5)排气道安装必须由下而上依次进行；(6)排气道安装就位后，应在楼板顶预留孔洞之间的缝隙处职称楼板底模，用C20细石混凝土分两次将缝隙密封填实，并做好防水处理；(7)排风道安装完成一层，必须进行报验，合格后再进行上层安装；(8)允许偏差及检查方法：表5.1-1允许偏差及检查方法表5.1-2排风道（每层）安装允许偏差表5.2质量验收标准5.2.1排风道管体主控项目(1)排风道管体预制所使用的材料质量和技术性能均符合有关国家标准。
建筑项目工程烟气道安装施工技术交底
3.1 烟气道分类挂牌堆放，堆放烟气道的场地平整夯实，并采取排水措施，烟气道水平分层堆放，堆放高度不超过1.5m，底层及层与层之间用垫木隔开，各层垫木的位置在一条垂直线上，垫木距烟气道端部20-30cm。
3.2 施工前对产品的型号、规格、数量，层号预留孔的位置和产品标志详细检查，按图纸位置搬运到位。
4.3.4 各层烟气道安装完成后需报项目部验收，验收合格后方可进行下道工序。另外，烟气道上口应及时用木板盖死，以防杂物侵入风道内及显现坠落现象情形产生。
4.3.5 烟气道需依照进场批次分别提供出厂合格证、检验报告。
5、质量标准
5.1 烟气道管体主控项目:
5.1.1 烟气道管体预制所使用的材料质量和技术性能均符合有关国家标准。
建筑项目工程烟气道安装施工技术交底
技术交底卡
编号
工程名称
交底日期
施工单位
某某建设集团有限公司
交底名称
交底提要
烟气道安装施工技术交底
交底内容:
1、材料准备
1.1 GRC成品烟气道（水泥强度不低于32.5级，进入施工现场的烟道必须光滑、边角楞齐全，无残缺、无裂缝）、DS M20砂浆,HRB400E-12钢筋、镀锌铁皮、水泥钉、建筑密封胶、C20细石混凝土。
4.2.5 烟风道安装就位完毕，根据楼面烟风道位置线，将烟风道根部就位准确，利用线锤将烟风道的垂直度校订到位，上口用木楔固定坚固。注意木楔固定烟风道时，不要楔得太紧，以免破坏烟风道， 一次安装不得超过3层，烟道上口必须加固锁口，焊接钢筋、水平力支持高于烟道30mm砼抹水平口。
4.2.6 烟气道固定后与楼板之间的间隙，需支吊模，然后用C20细石混凝土灌实，注意所灌混凝土不得高于风道管口凝土不得高于风道管口，待24小时后再将木楔抽出，再安装上一层烟气道。
24-烟风道安装技术交底
5 施工单位 审核人分包单位 □施组总设计交底 □单位工程施组交底 □施工方案交底 □专项施工方案交底 ■施工作业交底交底部位接收交底范围烟风道安装交底人接收交底人数交底时间2019年4月2日弹出风道位置线→调整风洞大小→装风道→调垂直→用木楔固定→座浆→安装钢筋卸力→装上层通风道→调垂直→检查→用木楔固定→支模→灌注楼板缝→防护→安装排风口2、施工工艺2.1、根据附近的轴线，把烟道的垂直控制线返到墙面上，根据控制线，检查楼板预留洞尺寸及位置是否满足设计要求，否则根据设计图纸对现场结构预留洞位置进行修整。
2.2、首层安装时在烟风道位置先用1：2水泥砂浆对楼板进行找平，然 后安装风道，保证其位置及垂直度满足设计要求；2.3、在上下烟风道连接处，通风道安装时先安装卸力钢筋，安装方法及构造要求见下图，钢筋采用2C 12，长度应大于洞口宽度160mm ，可设于短边或长边，：2.4、在上下烟风道连接处，应使用抹水泥砂浆粘结严密，对其垂直度校正后，风道上方用木楔暂时卡固于楼板上。
2.5、通风道的安装采用人力钢丝绳吊装的方法。
安装本层时，将棕绳或钢丝绳吊装点设置在本层以上二层或是三层的顶板面上（钢丝绳或棕绳的长度视吊点位置而定），即钢丝绳吊装点每层或每两层一提升。
安装最顶层的通风道时，将钢丝绳吊装点固定在顶层顶板上支设的三脚架上。
5施工单位审核人分包单位□施组总设计交底□单位工程施组交底□施工方案交底□专项施工方案交底■施工作业交底交底部位接收交底范围烟风道安装交底人接收交底人数交底时间2019年4月2日2.6、再次检查风道的位置及上下垂直度，撤出木楔，通风道安装完毕后，对结构楼板洞口进行封堵，先对洞口的混凝土结构边进行剔凿并清理干净，然后洞口进行吊模，随后用C20的豆石混凝土灌注板洞，同楼板施工一样要洒水养护，参见下图示意。
2.7、烟风道与墙体缝隙应使用砂浆进行封堵密实，缝隙处应粘贴玻纤带网格布一层加强。
三、质量保证措施1、节点构造，构件位置，连接锚固方法符合规范要求。
烟风道、排风道安装技术交底
5、测量工作已完成，平面位置线经验收合格（平面位置见施工图）。
三、排风道施工安装技术要求：
1、排风道待住宅楼主体结构完工后，由下向上逐层安装。
2、安装前必须对排风道进行检查，并核对型号及层号。
3、检查楼板预留洞尺寸是否符合要求，上下楼板孔洞是否对中，否则要处理到符合要求后方可进行安装。
12、变压式排风道应按各层编号顺序安装，安装时不能互换，在加工定货时必须注明楼层的层数，由生产厂家编号供应。
13、上下管道的所有接缝处均应绝对密封，特别是管道隔板之间、贴墙的管道壁之间的密封，否则，必然导致串烟、串味。
14、安装完毕后注意保护成品，通风道垂直度不大于3mm。
技术负责人：交底人：接交人：
3、上下楼层管道之间的接缝封闭用JP819水泥砂浆改性剂（配比1：2：0.25-0.5）
二、作业条件：
1、建筑物围护结构施工完毕，安装部位的障碍物已清理，地面无杂物的条件下进行。
2、检查现场结构预留孔洞的位置、尺寸是否符合图纸要求，有无遗漏现象。
3、作业地点要有相应的辅助设施，如梯子、架子等源自及电源和安全防护装置、消防器材等。
6、安装方法：
（1）将排风道上端以绳绕管道四周捆好，穿入预留洞口内，由上一层的两人在上面吊起，再有四人从下面抬起，将排风道套入上方预留洞口内，在底层排风道的上端面座浆，然后将排风道对正落下。
（2）用靠尺校正排风道的垂直位置，然后用砼块将管道固定好。
7、排风道施工安装过程中，为防止杂物掉入管道内，管口应采取遮盖措施。
8、排风道安装后，管道与楼板预留洞间隙用C20细石混凝土灌实。
9、为规范和方便厨房排风道与排油烟机的连接，管道生产厂家备有排风道进风口接口件，供施工单位在厨房内装修抹面前固定。（见附图排风道进风口接口件组装图）
烟道安装施工技术交底
烟道安装施工技术交底一、工艺流程烟道尺寸位置校正→首层砂浆找平→安装烟道→自检烟道垂直度→两次C20 砼填实预留孔→满挂钢丝网→抹灰→养护1、烟道外观质量检查：烟气道内外表面应光滑平直，不得有凹凸不平、麻面、裂缝，拐角应倒圆。
烟道尺寸允许偏差：烟气道两端部平面应方正，截面对角线误差≤3mm，壁厚≤±2mm，侧向弯曲≤4mm，长度误差≤4mm，并不得有扭曲现象。
烟气道安装应在工程管道安装完毕之后楼地面、墙面、平顶粉刷施工前进行。
出屋面烟气道安装应在屋面保温隔热层、防水层施工之前进行。
2、首层安装时，先用1：2 的水泥浆找平地面。
3、安装烟气道应自下而上逐层安装，每安装好三层烟气道，在烟气道顶端管道长边两侧距边50 mm 处各放一根Φ10 钢筋，该钢筋长度应比预留孔长100 mm，两端有50 mm 搁置在楼板上，然后在上一层烟气道管的底部下口，相应位置用老虎钳钳二个凹口，以便上下烟气道连接口之间紧密吻合。
施工时搁置钢筋钢筋位置应剔凿凹口，可有效防止安装过程中，钢筋移动。
4、安装烟气道前，应检查楼板预留孔及烟气道的安装方向位置，弹出中心线，然后在烟气道垂直面两侧也弹出中心线，将烟气道就位，周边用木楔固定，挂线校直。
烟气道离墙面距离不大于 2 厘米。
5、排气道安装就位后，上下烟气道结合面满涂沥青防水油膏，梁板洞口边应进行凿毛，再支底模用C20 细石砼分两次将预留孔的缝振捣密实，并捣成高出楼面300 mm 的防水反口。
同时在排气道外壁满挂网（增强材料），两边墙体搭接长200mm，外抹M7.5 水泥砂浆6、安装自控调压、侧开式防火止逆阀应与烟气道的连接应平整、密封、不漏气，并注意止逆阀高度是否正确。
7、安装时，每层搁置钢筋必须设置到位，严禁遗漏。
8、安装收工时必须将最上端烟道口覆盖，防止落入杂物。
二、成品保护措施1、严禁吊装时撞击烟道且挂网时锤击烟道。
2、安装好后立即做好保护措施，防止烟道被损坏。
