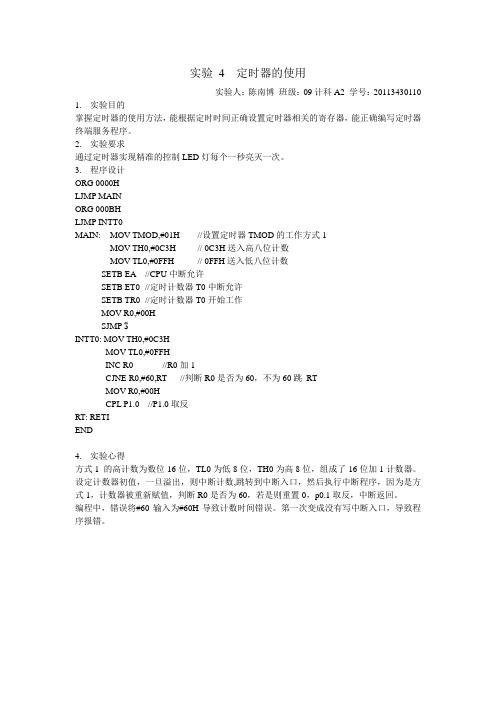

实验4 定时器的使用
实验人：陈南博班级：09计科A2 学号：20113430110 1.实验目的
掌握定时器的使用方法，能根据定时时间正确设置定时器相关的寄存器，能正确编写定时器终端服务程序。
2.实验要求
通过定时器实现精准的控制LED灯每个一秒亮灭一次。
3.程序设计
ORG 0000H
LJMP MAIN
ORG 000BH
LJMP INTT0
MAIN: MOV TMOD,#01H //设置定时器TMOD的工作方式1
MOV TH0,#0C3H // 0C3H送入高八位计数
MOV TL0,#0FFH // 0FFH送入低八位计数
SETB EA //CPU中断允许
SETB ET0 //定时计数器T0中断允许
SETB TR0 //定时计数器T0开始工作
MOV R0,#00H
SJMP $
INTT0: MOV TH0,#0C3H
MOV TL0,#0FFH
INC R0 //R0加1
CJNE R0,#60,RT //判断R0是否为60，不为60跳RT
MOV R0,#00H
CPL P1.0 //P1.0取反
RT: RETI
END
4.实验心得
方式1 的高计数为数位16位，TL0为低8位，TH0为高8位，组成了16位加1计数器。
设定计数器初值，一旦溢出，则中断计数,跳转到中断入口，然后执行中断程序，因为是方式1，计数器被重新赋值，判断R0是否为60，若是则重置0，p0.1取反，中断返回。
编程中，错误将#60输入为#60H导致计数时间错误。
第一次变成没有写中断入口，导致程序报错。
