[四川]某商业广场景观工程施工组织设计

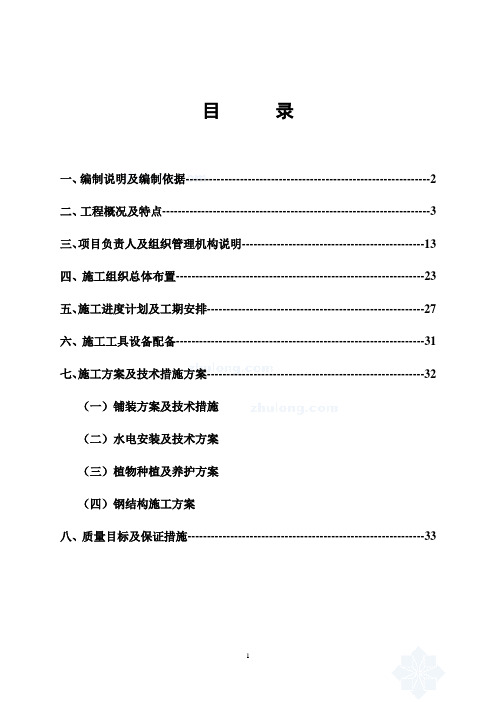

目录一、编制说明及编制依据---------------------------------------------------------------2二、工程概况及特点---------------------------------------------------------------------3三、项目负责人及组织管理机构说明-----------------------------------------------13四、施工组织总体布置----------------------------------------------------------------23五、施工进度计划及工期安排--------------------------------------------------------27六、施工工具设备配备----------------------------------------------------------------31七、施工方案及技术措施方案--------------------------------------------------------32（一）铺装方案及技术措施（二）水电安装及技术方案（三）植物种植及养护方案（四）钢结构施工方案八、质量目标及保证措施-------------------------------------------------------------33第一商业广场室外景观工程施工组织设计（方案）一、编制说明及编制依据（一）编制说明本施工方案为********投资有限公司所开发的“第一商业广场”的室外景观工程。

针对本工程特点、并结合招标方所提供的技术文件及现场实际情况，特拟定以下方案。

（二）编制依据1、《城市绿化工程施工及验收规范》GTT/T82——19992、《****省城市园林绿化技术操作规程》DB51/5006——19983、《建筑地面工程施工质量验收规范》GB50209——20024、《建筑装饰装修工程施工质量验收规范》GB50201——20015、《建筑电气工程施工质量验收规范》GB50303——20026、《钢结构工程施工质量验收规范》GB50205——20017、《建筑给排水及采暖工程施工质量验收规范》GB50242——20028、《钢结构工程施工质量验收规范》GB50205——20019、《低压配电设计规范》GB50054——199510、招标文件及设计图11、我公司技术、机械设备及管理制度二、工程概况及特点本工程位于****市中区，室外景观铺装量大、工期要求紧，景观总面积约为5500㎡。

工程内容及施工范围包括：1、地面花岗石铺装2、植物栽种及花土回填3、花池砌筑及装饰4、水电灯具安装5、井盖制安装饰6、标识制安本工程地处闹市区，要求现场必须打围施工，以满足城市市容管理要求，工期为20天。

三、项目负责人及组织管理机构说明 本工程实行项目经理负责制下的目标管理制度。

1、项目经理部人员配备及组织机构图 1.1项目经理部人员配备及组织机构图为确保工程安全文明施工，严格按进度计划进行，解决施工中的问题，工地实行例会制度。

四、施工组织总体布置本工程工作面较大，考虑到工期较紧，拟将工作面划分为A、B、C、D、E、F、六个施工段进行同时施工，材料供应以两天用量随时进场。

五、施工进度计划及工期安排（见附表）六、施工工具设备配备（见附表）七、施工方案及技术措施方案（一）铺装方案及技术措施1、花岗石铺装工程A、材料要求：1）花岗石的技术等级、光泽度、外观等质量要求，应符合国家现行的标准《花岗石建筑板材》的规定。

2）花岗石面层应采用天然花岗石板材在结合层上铺设。

3）在铺设前，板材应按设计要求，根据石材的颜色、花纹、图案、纹理等试拼编号，当板材有裂缝、掉角、翘曲和曲面有缺陷时应予剔除，品种不同的板材不得混杂使用。

4）结合层的厚度：当采用水泥砂（其体积比为：1：4——1：6，水泥：砂）时应为20—30 mm，当采用水泥砂浆时应为10——15mm。

5）当采用1：4——1：6水泥砂结合时，应洒水干拌均匀。

当采用水泥砂浆结合层时，宜为干硬性水泥砂浆，并应符合规范规定。

B、施工工艺：1）工艺流程准备工作→弹线→试拼→编号→刷水泥浆结合层→铺砂浆→铺花岗石块→灌缝、擦缝→找蜡2）准备工作：（1）熟悉图纸：以施工大样图和加工单为依据，熟悉了解各部位尺寸和作法，弄清洞口、边角等部位之间的关系。

（2）基层处理：将地面垫层上的杂物清净，用钢丝刷刷掉粘结在垫层上的砂浆并清扫干净。

（3）弹线：在房间的主要部位弹互相垂直的控制十字线，用以检查和控制大理石板块的位置，十字线可以弹在混凝土垫层上，并引至墙面底部，并依据墙+50线，找出面层标高在墙上弹好水平线，注意要与楼直面层标高一致。

（4）试拼：在正式铺设前，对每一房间的花岗石板块，应按图案、颜色、纹理试拼，试拼后按两个方向编号排列，然后按编号码放整齐。

在房间内的两个相互垂直的方向，铺两条干砂，其宽度大于板块，厚度不小于30mm，根据试拼石板的编号及施工大样图，结合房间实际尺寸，把花岗石板块排好，以便检查板块之间的缝隙，核对板块与墙面、柱、洞口等部位的相对位置。

（5）刷水泥浆结合层：在铺砂浆之前再次将混凝土垫层清扫干净（包括试排用的干砂花岗石）。

然后用喷壶洒水湿润，刷一层素水泥浆（水灰比为0.5左右；随刷随铺砂浆）。

（6）铺砂浆：根据水平线，定出地面找平层厚度，拉十字控制线，铺找平层水泥砂浆（找平层一般采用1：3的干硬性水泥砂浆）。

干硬程序以平捏成团不松散为宜）。

砂浆从里往门口处摊铺，铺好后用大杆刮平，再用抹子拍实找平。

找平层厚度宜高出花岗石底面标高水平线3-4mm。

（7）铺花岗石块一般房间应先里后外沿控制线进行铺设，即先从远离门口的一边开始，按照试拼号，依次铺砌，逐步退至门口。

铺前应将板预先浸湿阴干后备用，先进行试铺，对好纵横缝，用橡皮锤敲击不垫板（不得用橡皮锤或木锤直接敲击花岗石板），振实砂浆至铺设高度后，将花岗石掀起移至一旁，检查砂浆上表面与板块之间是否相吻合，如发现有空虚之处，应用砂浆填补，然后正式镶铺。

先在水泥砂浆找平层上满浇一层水灰比为0.5 的素水泥浆结合层，再铺花岗石。

安放时四角同时往下落，用橡皮锤或木锤转出木垫板，根据水平线用钱水平尺找平，铺完第一块向两侧和后退方向顺序镶铺。

花岗石板块之间，接缝要严，一般不留缝隙。

（8）擦缝：在铺砌后1-2昼夜进行灌浆擦缝。

根据花岗石颜色，选择相同颜色矿物颜料和水泥拌合均匀调成1：1稀水泥浆，用浆壶徐徐灌入花岗石块之间缝隙（分几次进行），并用长把刮板把流出的水泥浆向缝隙内喂灰。

灌浆1-2h后，用棉丝团蘸原稀水泥浆擦缝，与板面擦平，同时将板面上水泥浆擦净。

然后面层加覆盖保护。

（9）打蜡：当各工序完工不再上人时方可打蜡，达到光滑洁净。

打蜡方法详见现制水磨石地面。

C．施工要点：1）在铺砌花岗石面层时，板材应先用水浸湿，待擦干或表面晾干后方可铺设；结合层与板材应分段同时铺砌，铺砌时宜采用水泥浆或干铺水泥洒水作粘结。

铺砌的板材应平整，线路顺直，镶嵌正确；板材间、板材与结合层以及在墙角、镶边和靠墙处均应紧密砌合，不得有空隙。

2）花岗石面层的表面应洁净、平整、坚实；板材间的缝隙宽度当设计无规定时不应大于1mm。

铺砌后，其表面应加保护，待结合层的水泥砂浆强度达到要求后，方可找蜡达到光滑洁亮。

3）碎拼天然花岗石面层应采用颜色协调、薄厚一致、不带尖角的碎块大理石板材在水泥砂浆结合层上铺设。

在铺设时，应采用水泥砂浆或水泥与石粒的拌合料填补板材间的间隙。

面层铺设应按规定的规定采用。

D、质量检验要求1）面层所用板块的品种、质量必须符合设计要求；面层与基层的结合（粘结）必须牢固、无空鼓（脱胶）。

2）板块面层的表面洁净，图案清晰，色泽一致，接缝均匀，周边顺直，板块无裂纹、掉角和缺楞等现象。

3）地漏和供排除液体用的带有坡度的面层应符合设计要求，不倒泛水，无积水，与地漏（管道）结合处严密牢固，无渗漏。

4）踢脚线的铺设应表面洁净，接缝平整均匀，高度一致；结合牢固，出墙厚度适宜。

5）楼梯踏步和台阶的铺贴应缝隙宽度一致；相邻两步高差不超过10mm，防滑条顺直。

6）楼、地面镶边面层邻接处的镶边用料及尺寸符合设计要求和施工规范规定；边角整齐、光滑。

7）花岗石地面面层的允许偏差：（1）用2m靠尺和楔形塞尺检查表面平整度，允许偏差不大于1mm。

（2）拉5m线，不足5m拉通线和尺量检查缝格平直，允许偏差不大于2mm。

（3）尽量和楔形塞尺检查接缝高低差，允许偏差不大于0.5mm。

（4）拉5m线，不足5m拉通线和尺量检查踢脚线上口平直，允许偏差不大于1mm。

（5）尺量检查板块间隙宽度，允许偏差不大于1mm。

（二）水电安装及技术方案（1）灌溉系统施工方案1、定线定线就是把设计图纸上的设计方案，直接布置到地面上去。

对于管道系统应确定干管的轴线位置，弯头、三通、四通及喷点（即：竖管）的位置及管槽的深度。

2、挖基坑和管槽在便于施工的前提下管理槽尽量挖得窄些，只是在接头处挖一较大的坑，管槽的底面就是管子的铺设平面，所以要挖得可以减少不均匀沉陷。

基坑管理槽开挖后最好立即浇筑基础铺设管道，以免长期敞开造成坍方和风化底土，影响施工质量及增加如土方工作量。

3、水泵和管道安装管道安装应注意以下几点：3.1干支管均应在当地冰冻层以下，并应考虑地面上机械的压力。

来确定最少埋深，管道应有一定的纵向坡度，使管内线残留的水能向水泵干道的最低处汇流，并装有排空阀以便在喷灌季节结束后将管内积水全部排空。

3.2管槽应预先夯实并铺砂过水，以减少不均匀沉陷造成的管内应力。

在水流动改变方向的地方（弯头、三通等）和支管末端应设镇墩以承受水平侧向推力和轴向推力。

3.3对于塑料管应装有伸缩节约适应温度变形。

3.4安装过程中要始终防止砂石进入管道。

3.5对于金属管道在铺设之前应予先进行防锈处理。

铺设进如发现防锈层有损伤或脱落应及时补修。

水泵安装时要特别注意水泵轴线应与动力机轴线一致。

安装完毕后应用测隙规检查同心度，吸水管要尽量短而直，接头要严格密封不可漏气。

4、冲洗管子装好后先不装喷头，放水冲洗管道，把竖管敞开任其自由溢流，把管中沙石都冲出来，以免以后堵塞喷头。

5、试压将开口部分全部封闭，竖管用堵头封闭，逐段进行试压。

试压的压力应比工作压力大一倍，保持这种压力10-20分钟，各接头不应当有漏水，如发现漏水应及时修补，直至不漏为止。

6、回填经试压证明整个系统施工质量合乎要求，才可以回填。

如管大埋深较大应分层轻轻夯实。

采用塑料管应掌握回填时间，最好在气温等于土壤平均温度时以减少温度变形。
