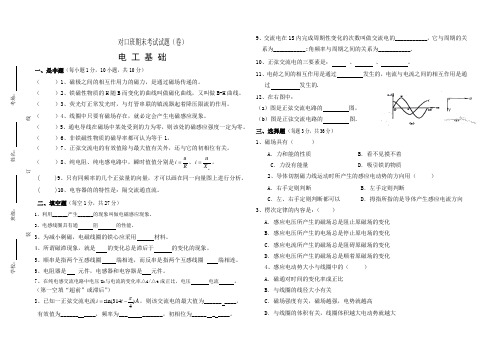

对口班期末考试试题（卷） 电 工 基 础一、是非题（每小题1分，10小题，共10分）（ ）1、磁极之间的相互作用力的磁力，是通过磁场传递的。
（ ）2、铁磁性物质的H 随B 而变化的曲线叫做磁化曲线，又叫做B-H 曲线。
（ ）3、荧光灯正常发光时，与灯管串联的镇流器起着降压限流的作用。
（ ）4、线圈中只要有磁场存在，就必定会产生电磁感应现象。
（ ）5、通电导线在磁场中某处受到的力为零，则该处的磁感应强度一定为零。
（ ）6、非铁磁性物质的磁导率都可认为等于1。
（ ）7、正弦交流电的有效值除与最大值有关外，还与它的初相位有关。
（ ）8、纯电阻、纯电感电路中，瞬时值值分别是u i R =、Lu i X =。
( )9、只有同频率的几个正弦量的向量，才可以画在同一向量图上进行分析。
( )10、电容器的的特性是：隔交流通直流。
二、填空题（每空1分，共27分）1、利用______产生______的现象叫做电磁感应现象。
2、电感线圈具有通 阻 的性能。
3、为减小剩磁，电磁线圈的铁心应采用 材料。
4、所谓磁滞现象，就是 的变化总是滞后于 的变化的现象。
5、顺串是指两个互感线圈 端相连，而反串是指两个互感线圈 端相连。
6、电阻器是 元件，电感器和电容器是 元件。
7、在纯电感交流电路中电压U C 与电流的变化率△i/△t 成正比，电压 电流 。
（第一空填“超前”或滞后”）8、已知一正弦交流电流sin(314)4i t A π=-，则该交流电的最大值为______ ____，有效值为______ ____，频率为___ _______，初相位为_____ _ ____。
9、交流电在1S 内完成周期性变化的次数叫做交流电的___________，它与周期的关系为___________;角频率与周期之间的关系为___________. 10、正弦交流电的三要素是： 、 、 。
11、电荷之间的相互作用是通过 发生的，电流与电流之间的相互作用是通过 发生的. 12、在右图中：（a ）图是正弦交流电路的 图， （b ）图是正弦交流电路的 图。
电子电工第二学期期末考试试题答案
《电工基础》第二学期期末考试试题答案一、填空题。
1、在直流电路中电流和电压的 大小 和 方向 都不随时间变化。
2、在交流电路中电流和电压的大小和方向都随时间做_周期性_________变化，这样的电流、电压分别称做交变电流、交变电压，统称为__交流电_____。
3、随 时间 按 正弦 规律变化交流电称为正弦交流电。
4、交流电的电流或电压在变化过程中的任一瞬间，都有确定的大小和方向，叫做交流电该时刻的 瞬时值 ，分别用小写字母 i u 表示。
5、在正弦交流电压的波形图坐标系中，横坐标表示 时间 ，纵坐标表示 电压瞬时值 。
6、在正弦电路中，用小写字母如i 、 u 等表示 瞬时 值，用大写字母如I 、U 等表示 有效 值 .7、交流电在单位时间内(1秒)完成周期性变化的次数叫做__频率____ ；完成一次周期性变化所用的时间叫做__周期___ 。
8、周期用字母__T___表示，单位是 __S___。
t9、频率用字母___f__表示，单位是 __Hz___。
10、1MHz= 106 Hz ;1KHz= 103Hz . 11、三相电源的三相绕组未端联接成一个公共端点叫做_中性点___用字母_N__表示，12、三相电源的三相绕组未端联接成一个公共端，从该点引出的导线叫做__中性线___，用颜色_黑色或白色___表示。
13、三相电源的中线一般是接地的，所以中线又称__地___线。
三相电源三相绕组的首端引出的三根导线叫做___相__线。
14、三相四线制的_相电压____和___线电压 都是对称。
15、三相四线制的线电压是相电压的__3___倍，线电压的相位超前相应的相电压__π/6_16、对称三相电动势有效值相等， 频率 相同，各相之间的相位差为 2π/317、变压器是根据电磁感应原理制成的,它主要由_铁心和__绕组_组成.18、三相四线制中___相线与__相___线之间的电压是线电压。
19、变压器的铁心构成电磁感应所需的___磁路,铁心常用薄的硅钢片相叠而成目的是为了减少__涡流____损耗.20、铁心是变压器的_磁_通道.铁心多用彼此绝缘的硅钢片叠成目的是为了减小_涡流__和磁带____.21、我国低压思念相四线制供电系统中U 线=380V, U 相=_220V.22、三相电路中的三相负载可分为_对称__三相负载和__不对称三相负载良种情况.23、变压器 的主要额定值有额定容量、_初级额定电压、次级额定电压24、一单相电动机的铭牌标明；电压220V ，电压3A ，功率因数0.8，这台电动机 的有功功率为__660V ，视在功率为__825V 。
电工基础试题及答案(二).docx
电工基础试题（二）一•填空题（每小题3分，共30分）1、某点电位的高低与_______ 的选择冇关，若选择不同，同一点的电位高低口J能不同。
2、电动势的方向规定为电源内部由________ 指向 _________ 。
3、2分钟内通过导体的电量是24库仑，流过导体的电流是_____ 安。
4、两根同种材料的电阻丝，长度之比为1： 5,横截面积之比为厶3,贝I」它们的电阻Z比为_______ o5、在图2・15中，U A= ____ 伏，U AC二______ 伏。
5V | "lOQ图2-156、并联屯容器的等效屯容量总是_____ 其中任一电容器的电容量。
7、当导体相对于磁场运动而________________ 或线圈屮的磁通 __________时，就会在导体或线圈中产牛感应电动势。
8、在交流是路屮，通常都是用_______ 值进行计算的。
9、止弦交流电路中，_______ 元件上电压在相位上超前电流兀/2。
10、_________________________________________________ 三相对称负载作星形联接到对称三相电源上时，U线二_____________________ U相，I线二I 相，此吋屮线电流I N二 ___ o二.选择题（每题3分，共30分）1.电阻大的导体，电阻率：（）oA.—定大B.—定小C.不一定大2.为使屯炉丝消耗的功率减小到原來的一半则应：（）。
A.使电压减半B.使电阻加倍C.使电阻减半3.电阻R（）、Ri、R2串联后接入直流电源E中，要使R?获得最大功率，R2的值应为：（）oA.R（）B.Rj C・R]+R（）4.某电容器两端电压为4()伏，它所带电量是0.2库，若它两端电压降低到20伏特，贝山()。
A.电容器的电容量降低一半B.电容量保持不变C.电荷量不变5.A灯\ B灯分别与适量电阻、电容相串联后，并联在同一直流电源二端，当开关断开后：()。
电工基础期末考试题及答案大全
电工基础期末考试题及答案大全第一部分：选择题1. 下列哪个元件是交流电路中常用的元件？A）电容器B）电感器C）电阻器D）二极管2. 哪个单位用于衡量电流？A）伏特B）安培C）欧姆D）瓦特3. 哪个定律描述了电压、电流和电阻之间的关系？A）安培定律B）基尔霍夫定律C）欧姆定律D）法拉第定律4. 在串联电路中，电流的特性是什么？A）平行B）分流C）平行且分流D）串联5. 哪种电力线的颜色代表中性线？A）红色B）蓝色C）黄色D）白色6. 下列哪种工具适合测量电流？A）电压表B）电流表C）绝缘测试仪D）接地测试器7. 在电路中，电力线的主要功能是什么？A）控制电流B）支持电荷流动C）产生电压D）阻止电流8. 哪个元件用于保护电路免受过载和短路的损害？A）继电器B）电感器C）保险丝D）开关9. 哪个元件主要用于将交流电变成直流电？A）电阻器B）二极管C）电容器D）电感器10. 下列哪种电器设备属于“高风险”类别？A）电灯B）电视机C）电冰箱D）电热水器第二部分：填空题11. 电流计量单位是________。
12. 电阻通常使用的单位是________。
13. 电容是以________为单位进行计量的。
14. 在电路中，电阻的符号是________。
15. 电导率的单位是________。
第三部分：判断题16. 电流的方向是从正极到负极。
（是/否）17. 交流电和直流电的唯一区别在于电流的方向。
（是/否）18. 在并联电路中，电压在各个分支上保持不变。
（是/否）19. 电阻器是用来控制电流大小的。
（是/否）20. 三角形电路图表示电路中的电容器。
（是/否）第四部分：简答题21. 简要解释并联电路和串联电路的区别。
22. 解释欧姆定律，并给出其公式。
23. 简述直流电和交流电的区别。
24. 电压表和电流表分别是用来测量什么的？25. 简述开关的作用和不同类型的开关。
答案：1. A）电容器2. B）安培3. C）欧姆定律4. D）串联5. B）蓝色6. B）电流表7. B）支持电荷流动8. C）保险丝9. B）二极管10. D）电热水器11. 安培12. 欧姆13. 法拉14. R15. 西门子16. 否17. 是18. 否19. 是20. 否21. 并联电路中，电流进入电路后会分流到各个分支中，分流后的电流再合流回到电流源；而串联电路中，电流依次通过电路上的各个元件，元件的两端电压相加等于总电压。
《电工基础》期末试卷(含参考答案及评分标准)
《电工基础》期末试卷（含参考答案及评分标准）考试形式：闭卷一、填空题（共30分，每空格1分）1、目前我国低压三相四线制供电线路供给用户的线电压是380 V，相电压是220 V，频率50HZ 。
2、已知交流电压u=100Sin(314t-45º)V，则该交流电压的最大值mU=100 ，有效值U= 250，频率f=50HZ ，角频率ω=314rad/s ，周期T=0.02s ，当0.01t s=时，交流电压的瞬时值u=250，初相位ϕ=-45°。
3、图1所示波形，已知f=50HZ，则电流的解析式为）（︒+=90t314si n5i A 。
4、一个电感为100mH，电阻可不计的线圈接在“220V，50Hz”的交流电上，线圈的感抗是 3.14Ω，线圈中的电流瞬时值表达式是）（︒-=90t314si n67i，无功功率Q L= 15414var 。
(设电压初相为0)5、如图2所示电路中，V1和V的读数分别为3V、5V，当V2的读数为4V时，方框中的元件为电阻；当V2的读数为8V时，方框中的元件为电感；当V2的读数为2V时，方框中的元件为电容。
6、对于感性负载电路而言，从供用电角度考虑，要提高电网的功率因数，也就是要提高负载功率因素，就可使发电变电设备容量得到充分利用，并节约电能；提高功率因数常用的方法是在感性负载两端并联适量电容，功率因数最大等于 17、如果对称三相交流电路的U相电压,)30314sin(311VtuU︒+=那么其余两相电压分别为：Vu=311sin（314t-150°）V、=Wu311sin（314t+150°）V 。
8、在电源不变的情况下，同一个对称三相负载接成三角形和接成星形的三相电路作比较，有=L△I 3 YL I,△P= 3 Y P。
9、三相照明电路负载必须采用星形接法，中线的作用是保证三相负载电压对称。
10、某对称三相负载，每相负载的额定电压为220 V，当三相电源的线电压为380 V时，负载应作星形连接；当三相电源的线电压为220 V时，负载应作三角形连接。
电工基础测试题
09级电工基础期末考试试卷一、选择题. （每小题2分，共40分） 1、在电磁感应现象中，感应电流的磁场的方向总是（ ） A 、与原磁场的方向相反 B 、与原磁场的方向相同 C 、阻碍原磁场的变化 D 、阻碍磁场的磁通变化效率2、在自感应现象中，自感电动势的大小与（ ）成正比。
A 、通过线圈的原电流B 、通过线圈的原电流的变化C 、通过线圈的原电流的变化量D 、通过线圈的原电流的变化3、R 1和R 2为两个串联电阻，已知R 1=4R 2，若R 1上消耗的功率为1W ，则R 2上消耗的功率为 （ ）A. 0.25WB.5WC.20WD.400W4、两个电容量为10uF 的电容器，并联在电压为10V 的电路上。
现将电路的电压提高为20V ，则此时每个电容器的电容量将 （ ）A .增大一倍B .减小一倍C .不变D .无法判断5、电容具有通交流阻（ ）的性能A 、直流B 、脉动直流电C 、交直流电 6、正弦交流电的三要素分别是振幅频率和（ ）A 、电流B 、电压C 、初相 7、一般金属导体具有正温度系数，当环境温度升高，电阻值将 （ ）A.增大B.减小C.不变D.不能确定8、一个电容器的耐压为250V 把电接入正弦交流电路中使用时加在电容器上的交流电压有效值可以是（ ）A 、250VB 、200VC 、176VD 、150V 9、交流电在单位时间内（1S ）完成周期性变化的次数叫做（ ） A 、频率 B 、周期 C 、角频率10、两只额定电压相同的电阻串联接在电路中, 其阻值较大的电阻发热（ ）。
A 、 相同B 、 较大C 、 较小11、图中，a 、b两点开路电压U ab 为（ ）A 、5VB 、－5VC 、25VD 、15V12、已知电源电压为12V,四只相同的灯泡的工作电压都是6V,要使灯泡都能正常工作,则灯泡应（ ）A ．全部串联B ．二只并联后与另二只串联C ．两两串联后再并联D ．全部并联13、白炽灯的额定工作电压为220V,它允许承受的最大电压（ ）A 、220VB 、311VC 、380VD 、u(t)2202sin314V 14、下图电路中，通过2Ω电阻的电流I 为 （ ）A 、0AB 、2AC 、－2AD 、4A 15、一均匀电阻丝，横截面的直径d ，电阻为R ，把它拉成直径为101d 的均匀细丝后，它的电阻变为（ ）A.R 100001B.10000RC. R 1001D.100R 16. 通常电工术语“负载大小”指（ ）的大小A.等效电阻B.实际电功率C.实际电压D.负载电流17．电容器充电结束后，两极板间电压等于 ，放电结束后，则等于 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《 电工基础 》试卷 第 1 页（共 4 页）
平 凉 机 电 工 程 学 校 二○○ 九 ——二○ 一○ 学年第 二 学期期 终 考试
09级 电器 专业《 电 工 基 础 》试题（卷）
1.变压器一次、二次绕组中不能改变的物理量是（ ）。
A.电压 B.电流 C. 阻抗 D.频率
2.用变压器改变交流阻抗的目的是（ ）。
A.提高输出电压
B.使负载获得更大的电流
C. 为了安全
D.使负载获得最大功率
3.一理想变压器原、副线圈的匝数之比为4:1,若在原线圈上加U=1000V 的交流电压,,则在副线圈的两端用交流电压表测得的电压是（ ）。
A.200 V
B.500 V
C.353.5 V
D.250 V
4.铁心是变压器的磁路部分,为了（ ）,铁心采用表面涂有绝缘漆或氧化膜的硅钢片叠装而成。
A.增加磁阻减小磁通
B.减小磁阻增加磁通
C.减小体积减轻重量
D.减小涡流和磁滞损耗
5.三相异步电动机旋转磁场的旋转方向是由三相电源的（ ）决定的。
A.相序 B.相位 C.频率 D.幅值
6.如图1所示,这样的变压器叫做（ ）。
A.自耦变压器 B.电压互感器 C.电流互感器 D.多绕组变压器
7.欲将三相异步电动机定子绕组接成星形,在图2中正确的是（ ）。
A.图 ⑶ B.图⑷ C.图⑴ D.图⑵
8.欲将三相异步电动机定子绕组接成三角形,在图2中正确的是（）。
A.图⑴
B.图⑵
C. 图⑶
D.图⑷
9.变压器中起传递电能作用的是（）。
A.漏磁通
B.主磁通
C.电流
D.电压
10.一次、二次绕有电联系的变压器是（）。
A.双绕组变压器
B.自耦变压器
C.三相变压器
D.互感器
11.变压器铁心的材料是（）
A.硬磁性材料
B.软磁性材料
C.矩磁性材料
D.抗磁性材料
12.对于理想变压器来说,下列叙述正确的是（）
A.变压器可以改变各种电源的电压
B.变压器初级绕组的输入功率由次级绕组的输出功率决定
C.变压器不仅能改变电压,还能改变电流和电功率
D.抽去变压器铁心,互感现象依然存在,变压器仍能正常工作
二.填空题(每空1.5分,共30分)
1.三相四线制是由所组成的供电体系，其中相电压是指_______________之间的电压；线电压是指_____________之间的电压。
２.工厂中一般动力电源电压为_________，照明电源电压为_______。
_____以下的电压称为安全电压。
3.为了防止发生触电事故，应注意开关一定要接在__________上。
此外电气设备还常用两种防护措施，它们是保护___________和保护______________。
4.变压器是根据原理工作的。
5.变压器的基本结构是由和组成。
6.有一个晶体管收音机的输出变压器，一次绕组的匝数是600匝，二次绕组的匝数是150匝，则该变压器的变压比K=。
7.三相异步电动机的转动方向与旋转磁场的旋转方向。
转速略于旋转磁场的转速。
8.由于异步电动机的旋转方向与旋转磁场的旋转方向，而旋转磁场的旋转方向又与三相电源的相序，所以要使电动机反转，只要将三根相线中任意两根。
9.某电动机铭牌上标明：电压220/380 V，接法△/Y，这个符号的含意是当定子绕组接成△形时，应接在线电压为供电网上使用；当定子绕组接成Y形时，则应接在线电压为供电网上使用。
《电工基础》试卷第2页（共4页）
《 电工基础 》试卷 第 3 页（共 4 页）
三.判断题：（1分×10=10分）
2.异步电动机的转速与旋转磁场的转速相同.（ ）
3.一只220/110V 的变压器可以把440V 的交流电压降到220V .（ ）
4.二极、四极三相异步电动机的转速分别为3000r/min 和1500r/min 。
（ ）
5.一只降压变压器只要将一次、二次绕组对调就可以作为升压变压器使用。
（ ）
6.只要改变旋转磁场的旋转方向,就可以控制三相异步电动机的转向.（ ）
7.变压器是一种静止的电气设备,它只能传递电能而不能产生电能.（ ）
8.变压器是可以改变交流电压而不能改变频率的电器设备。
（ ）
9.当交流电频率一定时，三相异步电动机的磁极对数越多，旋转磁场转速就越低。
（ ）
10.电动机铭牌所标的功率值是指电动机在额定运行时转子轴上输出的机械功率值。
（ ）
四.实验和作图题(每小题6分,共12分) 1.如图3所示是两种特殊变压器的原理图。
(a)图是 互感器，(b)图是 互感器。
并在图上标出电表的符号。
2.如图4所示，采用三相四线制供电,线电压是380V ，今有一三相交流电动机,铭
五.计算题(选做三个小题,共12分)
1.一台理想变压器的二次电压为3000 V，变压比为1:10，求其一次电压为多少？
2.有一个晶体管收音机的输出变压器，一次绕组的匝数是400匝，二次绕组的匝数是100匝，如果在二次侧上接上音圈电阻为8欧的扬声器，这时变压器的输入阻抗是多少？
3.一台额定电压为380伏的三相异步电动机，在某一负载下运行，测得输入功率为4KW、输出功率为3.2KW，问此电动机效率为多大？
4．在220V电压的交流电路中,接入一个理想变压器,它的一次绕组的匝数是800匝, 二次绕组的匝数是40匝, 二次绕组接在白炽灯的电路上,通过的电流是8A.求:①变压器的输出电压; ②变压器的输出功率;③变压器的输入功率.
《电工基础》试卷第4页（共4页）。
