燃气减压阀工作原理
锅炉系统减压阀结构及工作原理
活塞式蒸汽减压阀
活塞式蒸汽减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介 质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持 在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内， 保护其后的生活生产器具。
一、结构
结构
工作原理
减压阀出厂时，调节弹簧处于未压缩状态,此时主阀瓣和付阀瓣处于关闭状态,使 用时按顺时针转动调节螺钉,压缩调节弹簧,使膜瓣移顶开付阀瓣,介质由a孔通过付 阀座到b孔进入活塞上方,活塞在介质压力的作用下,向下移动推动主阀瓣离开主阀 座,使介质流向阀后.同时由c孔进入膜片下方,当阀后压力超过调定压力时,推动膜 片上移压缩调节弹簧,付阀瓣随之向关闭方向移动,使流入活塞上方的介质减小,压 力也随之下降,此时的主阀瓣在主阀瓣弹簧力的推动上下移,使主阀瓣与主阀座的 间隙减小,介质流量也随之减小,使阀后压力也随之下降到新的平衡,反之当阀后压 力低于调定压力时,主阀瓣与主阀座的间隙增大,介质流量也随之增加,使阀后压力 也随之增高达到新的平衡.
工作原理
我们知道，天然气主管道出来时为高压气体先通过进气管到达减压室，当用户关 闭燃气具的开关时，随着进入减压室的天然气增多，其压力升高，把由弹簧压着 的橡胶薄膜顶上去，存在于上气室的部分空气由呼吸孔排出阀体。这样，迫使杠 杆向上移动，利用杠杆作用使阀口关闭，切断了天然气进口的通路，减压阀出口 的压力就不再上升。当打开燃气具的开关后，天然气从减压阀内流出，使减压室 内的压力下降，橡胶薄膜下凹，带动杠杆下移，外部空气从呼吸孔进入上气室， 使阀垫向中移动，进气喷嘴变大，进气量增加，压力升高。这样反复不断的调节 过程使减压室的压力总是恒定的，即不管进气压力偏高还是偏低，出口压力总是 稳定的，从而直到降压和稳压的作用。
燃气减压阀工作原理
燃气减压阀工作原理
燃气减压阀是一种用于控制管道中气体压力的装置，它主要通过调节介质的流速来实现减压作用。
其工作原理如下：
1. 液压平衡原理：燃气减压阀内部包含了一个可调节的阀芯和一个用于感应压力的弹簧。
当管道中气体压力高于设定值时，弹簧会受到压力的作用而收缩，使阀芯打开；相反，当管道中气体压力低于设定值时，弹簧扩张，使阀芯关闭。
这样就能保持燃气管道中的压力在一个稳定的范围内。
2. 流体动力学原理：燃气减压阀内部的阀芯和阀座之间形成了一个狭窄的通道，通过调节通道的面积，可以控制燃气流经阀门的速度。
当管道中气体压力过高时，阀芯会向开口的方向移动，增大通道面积，燃气流速加快，从而达到减压的效果；当管道中气体压力过低时，阀芯会向关闭的方向移动，减小通道面积，燃气流速减慢，从而增加管道中的压力。
综上所述，燃气减压阀通过液压平衡原理和流体动力学原理来实现控制气体压力的目的。
它能保持管道中气体压力在一个安全稳定的范围内，防止过高压力对管道和设备造成损坏，同时保证燃气的正常供应和使用。
天然气减压阀工作原理
天然气减压阀工作原理
天然气减压阀是一种用于控制气体压力的装置，其工作原理主要包括以下几个方面：
1.主阀控制：当进入减压阀的天然气压力超过设定压力时，主阀开始开启，将高压天然气通过减压阀的核心部件控制流量。
2.节流效应：减压阀内部的节流装置通过改变流道的截面积，形成了一个相对狭窄的通道。
天然气在通过这个通道时，经过节流装置的限制，速度增加，压力下降。
3.负反馈控制：减压阀内部装有一个压力传感器，用于监测减压阀出口的压力。
将这个压力与设定压力进行比较，如果实际压力大于设定压力，减压阀会通过调节节流装置的开口面积来降低压力；反之，如果实际压力小于设定压力，减压阀会通过减小节流装置的开口面积来增加压力。
总体来说，天然气减压阀通过节流效应和负反馈控制的组合作用，能够对进入减压阀的高压天然气进行有效地降压，稳定输出所需的低压天然气。

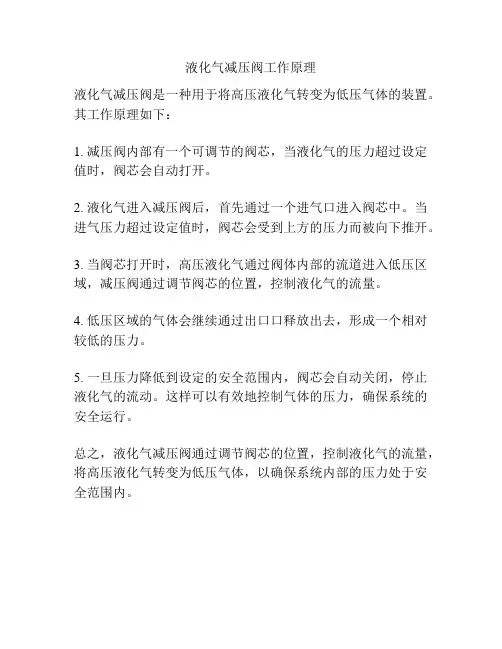

液化气减压阀工作原理
液化气减压阀工作原理
液化气减压阀是一种用于将高压液化气转变为低压气体的装置。
其工作原理如下：
1. 减压阀内部有一个可调节的阀芯，当液化气的压力超过设定值时，阀芯会自动打开。
2. 液化气进入减压阀后，首先通过一个进气口进入阀芯中。
当进气压力超过设定值时，阀芯会受到上方的压力而被向下推开。
3. 当阀芯打开时，高压液化气通过阀体内部的流道进入低压区域，减压阀通过调节阀芯的位置，控制液化气的流量。
4. 低压区域的气体会继续通过出口口释放出去，形成一个相对较低的压力。
5. 一旦压力降低到设定的安全范围内，阀芯会自动关闭，停止液化气的流动。
这样可以有效地控制气体的压力，确保系统的安全运行。
总之，液化气减压阀通过调节阀芯的位置，控制液化气的流量，将高压液化气转变为低压气体，以确保系统内部的压力处于安全范围内。

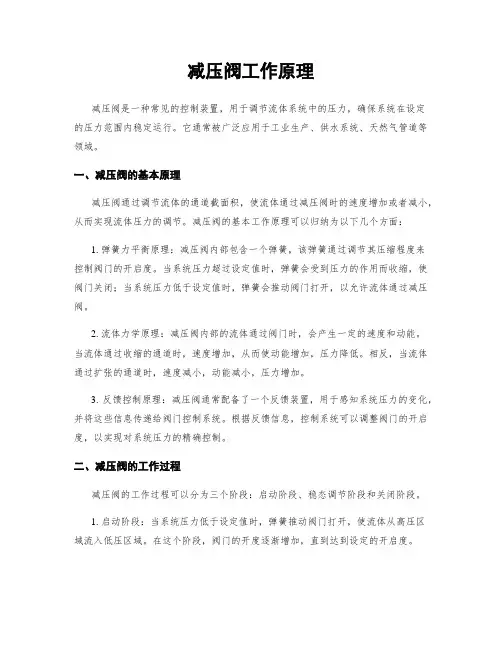

减压阀工作原理
减压阀工作原理减压阀是一种常见的控制装置，用于调节流体系统中的压力，确保系统在设定的压力范围内稳定运行。
它通常被广泛应用于工业生产、供水系统、天然气管道等领域。
一、减压阀的基本原理减压阀通过调节流体的通道截面积，使流体通过减压阀时的速度增加或者减小，从而实现流体压力的调节。
减压阀的基本工作原理可以归纳为以下几个方面：1. 弹簧力平衡原理：减压阀内部包含一个弹簧，该弹簧通过调节其压缩程度来控制阀门的开启度。
当系统压力超过设定值时，弹簧会受到压力的作用而收缩，使阀门关闭；当系统压力低于设定值时，弹簧会推动阀门打开，以允许流体通过减压阀。
2. 流体力学原理：减压阀内部的流体通过阀门时，会产生一定的速度和动能。
当流体通过收缩的通道时，速度增加，从而使动能增加，压力降低。
相反，当流体通过扩张的通道时，速度减小，动能减小，压力增加。
3. 反馈控制原理：减压阀通常配备了一个反馈装置，用于感知系统压力的变化，并将这些信息传递给阀门控制系统。
根据反馈信息，控制系统可以调整阀门的开启度，以实现对系统压力的精确控制。
二、减压阀的工作过程减压阀的工作过程可以分为三个阶段：启动阶段、稳态调节阶段和关闭阶段。
1. 启动阶段：当系统压力低于设定值时，弹簧推动阀门打开，使流体从高压区域流入低压区域。
在这个阶段，阀门的开度逐渐增加，直到达到设定的开启度。
2. 稳态调节阶段：一旦阀门达到设定的开启度，流体将以一定的速度通过减压阀。
在这个阶段，弹簧的力和流体动能的平衡将使阀门保持相对稳定的开启度，以维持系统压力在设定范围内。
3. 关闭阶段：当系统压力超过设定值时，弹簧受到压力的作用而收缩，推动阀门关闭。
在这个阶段，阀门的开度逐渐减小，直到彻底关闭。
三、减压阀的特点和应用领域减压阀具有以下特点和优势：1. 自动调节：减压阀能够根据系统压力的变化自动调节阀门的开启度，确保系统压力稳定在设定范围内。
2. 精确控制：减压阀采用反馈控制原理，可以实现对系统压力的精确控制，满足不同工艺和设备对压力稳定性的要求。

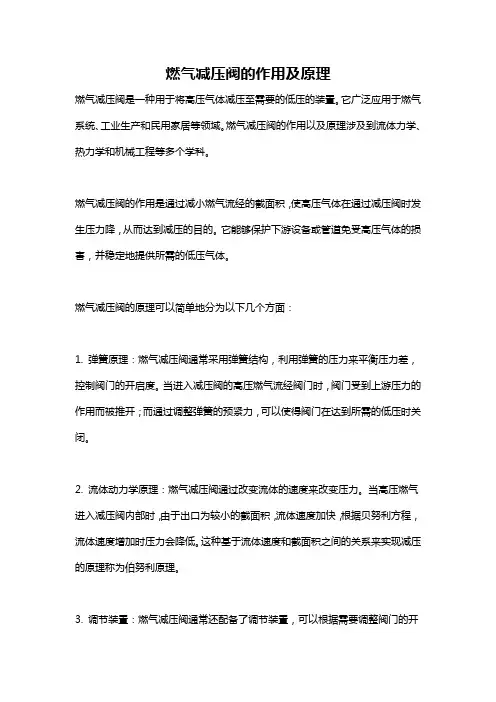

燃气减压阀的作用及原理
燃气减压阀的作用及原理燃气减压阀是一种用于将高压气体减压至需要的低压的装置。
它广泛应用于燃气系统、工业生产和民用家居等领域。
燃气减压阀的作用以及原理涉及到流体力学、热力学和机械工程等多个学科。
燃气减压阀的作用是通过减小燃气流经的截面积，使高压气体在通过减压阀时发生压力降，从而达到减压的目的。
它能够保护下游设备或管道免受高压气体的损害，并稳定地提供所需的低压气体。
燃气减压阀的原理可以简单地分为以下几个方面：1. 弹簧原理：燃气减压阀通常采用弹簧结构，利用弹簧的压力来平衡压力差，控制阀门的开启度。
当进入减压阀的高压燃气流经阀门时，阀门受到上游压力的作用而被推开；而通过调整弹簧的预紧力，可以使得阀门在达到所需的低压时关闭。
2. 流体动力学原理：燃气减压阀通过改变流体的速度来改变压力。
当高压燃气进入减压阀内部时，由于出口为较小的截面积，流体速度加快，根据贝努利方程，流体速度增加时压力会降低。
这种基于流体速度和截面积之间的关系来实现减压的原理称为伯努利原理。
3. 调节装置：燃气减压阀通常还配备了调节装置，可以根据需要调整阀门的开启度，从而实现精确控制燃气的压力。
调节装置可以采用手动、电动、气动或液压的方式，具体根据实际需求而定。
随着科技的发展，燃气减压阀的设计和制造已经逐渐趋于智能化和自动化。
现代化的燃气减压阀可以实现远程监控和控制，具有高精度和良好的安全性能。
在设计和使用燃气减压阀时，需要根据实际情况考虑许多因素，如流量、压力差、介质特性等。
总之，燃气减压阀的作用是将高压气体减压至需要的低压，以保护设备和管道的安全运行，并提供稳定的燃气供应。
其原理主要基于弹簧原理和流体动力学原理，并通过调节装置实现精确控制。
燃气减压阀在现代工业和生活中发挥着重要的作用，促进了社会的发展和生产力的提高。
煤气罐的减压阀的工作原理
煤气罐的减压阀的工作原理
煤气罐的减压阀是一种安全装置，用于控制和维持煤气罐内部压力在安全范围内。
其工作原理如下：
1. 弹簧力平衡原理：减压阀内部有一个调节弹簧，该弹簧的紧张程度可以通过调节螺母来控制。
当煤气罐内部压力超过安全设定值时，弹簧受到压力力的作用而压缩，从而打开减压阀，让一部分煤气排出罐外，使压力得以减小。
2. 液体汽化原理：在减压阀内部，还有一个装置可以将液体煤气转化为气体。
当煤气罐内部液体煤气压力过高时，液体煤气会通过减压阀，进入该装置，经过一系列的膨胀和汽化过程，液体煤气转化为气体，释放出足够的压力，从而减轻煤气罐的内部压力。
3. 控制装置原理：减压阀内部还设有一种控制装置，可根据需求来控制减压阀的开启和关闭。
当煤气罐内部压力低于设定值时，该装置会关闭减压阀，防止过多煤气流出；当煤气罐内部压力超过设定值时，该装置会打开减压阀，释放部分煤气。
综上所述，煤气罐的减压阀通过弹簧力平衡原理、液体汽化原理和控制装置原理来控制和维持煤气罐内部压力的安全范围，确保罐内压力不会超过设定值，以避免爆炸和其他安全事故的发生。
气体减压阀的工作原理
气体减压阀的工作原理
1 减压阀的定义
减压阀（pressure-relief valve)是在流体工程以及管道系统中
安装的一种压力保护设备，可以控制和开关压力表和管路中的流体(如
气体、液体)，这种情况下压力阀的输出流量和输入口处的压力之间有
一个线性关系，即当输入口处的压力升高时，输出流量也会相应增加。
2 气体减压阀的工作原理
气体减压阀主要由阀芯、调节部件、管接口、阀杆和外壳组成。
其工作原理是，当气体流体从阀芯的输出口处进入管道，阀杆会根据
调节件的调节作用拉动阀芯；当气体的压力不断增加时，阀芯会不断
打开，使得气体流体可以从输出口处溢出，充分压缩气体；另一方面，当气体的压力减小或者停止时，阀芯也会跟着反向关闭，当气体压力
在预先设定的最大压力值之下时，阀芯就完全关闭，外壳封死，气体
被安全控制在一定范围内，此阀能确保机器长时间正常运行。
3 气体减压阀的应用
气体减压阀主要用于气体压力的调节，它能保护系统和设备免受
系统内压力的超负荷和爆炸的扰动，其应用主要在地堡空调系统、蒸
汽供应设备、工业管道设备、气体排放系统，用于机器开口或压力溢出，以及安全保护摩擦阀、溢流阀等也可以使用气体减压阀。
4 总结
气体减压阀是一种将液体(如气体、液体)从管道中进行调节和控制的设备，它能保护系统和设备免受系统内压力的超负荷和爆炸的扰动，广泛应用于地堡空调系统、蒸汽供应设备、工业管道设备、气体排放系统、安全保护摩擦阀、溢流阀等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
燃气减压阀工作原理
燃气减压阀是一种用于控制燃气管路中压力的装置，其工作原理如下：
1. 压力传感器：燃气减压阀内部设有压力传感器，用于监测管路中的压力情况。
2. 弹簧机构：减压阀内部有一个弹簧，通过调节弹簧的紧绷程度来控制减压阀的开启和关闭。
3. 调节阀芯：减压阀还配有一个调节阀芯，通过调节阀芯的位置来控制燃气通过减压阀的流量。
4. 气室：减压阀还具有一个气室，它能根据管路中的压力变化来调节弹簧机构和阀芯的位置。
当管路中的燃气压力超过设定的上限值时，压力传感器会检测到这一变化。
然后，传感器会通过气室将信息传递给弹簧机构和阀芯。
弹簧机构会根据传感器的信号进行相应的调整，当压力超过设定值时，弹簧机构会收缩，将阀芯向下按压，使得阀门开启，燃气得以通过减压阀流出，从而降低管路中的压力。
当管路中的燃气压力降低到设定的下限值时，压力传感器再次检测到这一变化。
传感器将信号传递给气室和弹簧机构，使得气室内的气体压力增加，推动弹簧机构打开阀芯，减压阀关闭，
停止燃气的流动。
综上所述，燃气减压阀通过压力传感器、弹簧机构、调节阀芯和气室的相互配合，实现对燃气管路中压力的控制。
它能够确保管路中的燃气压力始终在设定范围内，并保证安全供应燃气的需要。
