智能消防水炮(大空间灭火产品)使用说明书2010-07-15
自动消防水炮系统操作说明
自动消防水炮系统操作说明一、系统开启及关闭操作1、打开控制台TYLD—Q08A后门，打开空气开关，此时UPS上电。
2、按下UPS开机按钮，约1秒后发出“的、的”声，说明电源已经接通，此时UPS作为备用电源。
3、依次打开控制面板上的AC电源开关和DC电源开关（两个船型开关），AC电源指示灯、DC电源指示灯亮，显示屏与时钟数码管显示正常，即整个系统的供电线路上电完成，水炮复位后处于监视状态。
4、按下监视器的电源开关，电源指示灯亮，监视器开机。
5、按下硬盘录像机后面板的电源开关，电源指示灯亮，录像机开机，开机后视频输出默认为多画面输出模式。
6、系统工作状态设置：自动控制状态：按下启泵自动按钮（上方的蓝色指示灯点亮），按下各个分区控制阀的自动按钮（上方的蓝色指示灯点亮）。
这种状态下，当某区发生火灾时，该区报警信号灯亮，声光报警器报警，显示屏显示报警信息，打印机实时打印火警信息，系统输出启泵信号，打开电动阀，自动射水灭火。
手动控制状态：按下启泵“手动”按钮（上方的红色指示灯点亮），按下各个分区控制阀的“手动”按钮（上方的红色指示灯点亮）。
当现场装置探测到火灾时，相应分区的报警信号灯亮，系统进行声光报警，显示屏显示报警信息，打印机实时打印报警信息，但水炮不喷水。
当人工确认后，按下分区控制阀“自动”按钮，再按下启泵“自动”按钮，水炮才打开电动蝶阀自动启泵喷水；或按下分区控制阀“自动”按钮后，再按下强制启泵按钮喷水，这时停泵也需要手动控制。
7、关闭控制面板上的AC电源开关和DC电源开关，则切断送往现场的电源，水炮和电动阀处于断电状态。
8、关闭控制台内部的空气开关，按UPS的关机键，切断备用电源，则整个系统断电。
二、控制台TYLD—Q08A薄膜键盘的操作说明手动控制：按数字键输入（密码：1234）后，显示屏显示出该密码，再按“确认”键，此时键盘指示灯亮，表示键盘可操作。
选“装置控制”，按“确认”键，按数字键输入水炮的地址号码（例如07，分别按“0”、“7”键），显示屏显示出该号码，再按“确认”键，然后按“手动”键，手动指示灯亮，即该水炮处于手动控制状态。
消防水炮操作规程
消防水炮操作规程一、引言消防水炮是灭火工作中重要的灭火装备之一，正确操作水炮对于保障消防安全至关重要。
本文将详细介绍消防水炮的操作规程，包括准备工作、操作步骤、注意事项等。
二、准备工作1. 确保水炮处于正常工作状态，包括检查水炮的外观是否完好，连接管路是否紧固等。
2. 确保水炮周围没有障碍物，避免影响水炮的喷射效果。
3. 检查水源是否充足，确保水炮能够正常供水。
三、操作步骤1. 打开水源：将水源开关打开，确保水炮能够正常供水。
2. 调整喷射角度：根据实际情况，调整水炮的喷射角度，确保喷射方向正确。
3. 控制喷射流量：根据火灾情况，调节水炮的喷射流量，以达到最佳灭火效果。
4. 控制喷射距离：根据火灾距离，调节水炮的喷射距离，确保水炮能够有效覆盖火灾区域。
5. 喷射操作：按下水炮操作开关，开始进行喷射操作。
喷射时需要注意喷射方向和喷射强度，确保喷射的水流能够有效灭火。
6. 持续监控：在喷射过程中，需要不断观察火灾情况，并根据需要调整喷射角度、流量和距离。
四、注意事项1. 操作人员需要穿戴好防护装备，包括防护服、手套、护目镜等，确保自身安全。
2. 操作人员需要熟悉水炮的操作方法和性能特点，确保正确操作。
3. 在操作水炮时，需要注意周围人员的安全，避免误伤他人。
4. 在喷射操作过程中，需要保持稳定的姿势，避免喷射不准确或失控。
5. 操作人员需要保持冷静，根据实际情况调整操作策略，确保灭火效果最大化。
五、总结消防水炮操作规程是保障消防安全的重要一环，正确的操作方法能够提高灭火效果，保护人员和财产的安全。
操作人员需要熟悉水炮的操作规程，并严格按照规程进行操作。
在实际工作中，需要不断总结经验，提高操作技能，以应对各种突发情况。
消防水炮操作规程
消防水炮操作规程引言概述：消防水炮是消防车辆上的重要装备之一，用于灭火和救援工作。
正确操作消防水炮对于有效扑灭火灾、保护人员生命财产安全至关重要。
因此，掌握消防水炮的操作规程是每位消防员必备的技能之一。
一、消防水炮的基本构造及功能1.1 消防水炮的构造：消防水炮主要由水泵、喷嘴、转动机构、控制阀等部件组成。
1.2 消防水炮的功能：消防水炮可以实现远距离灭火、喷水降温、破坏火场结构等功能。
1.3 消防水炮的操作要求：操作人员需熟悉消防水炮的构造和功能，掌握正确的操作方法。
二、消防水炮的操作步骤2.1 准备工作：确认水源、检查水泵、调整喷嘴角度。
2.2 开启水泵：打开水泵开关，调节水压。
2.3 使用消防水炮：控制阀开关，调整喷水方向和范围，进行灭火作业。
三、消防水炮的注意事项3.1 安全第一：操作人员需佩戴防护装备，注意周围环境安全。
3.2 防止漏水：定期检查水炮连接处，防止漏水影响灭火效果。
3.3 节约用水：根据火场情况合理使用水炮，避免水资源浪费。
四、消防水炮的应用场景4.1 大型火灾：消防水炮可以迅速灭火，控制火势蔓延。
4.2 高空灭火：消防水炮可以实现远距离喷水，适用于高空火灾救援。
4.3 大面积灭火：消防水炮可以覆盖大面积火场，提高灭火效率。
五、消防水炮的维护保养5.1 定期检查：检查水泵、喷嘴、控制阀等部件是否正常运转。
5.2 清洁保养：保持消防水炮清洁，防止灰尘和杂物堵塞。
5.3 使用保养：正确使用消防水炮，避免过度使用导致损坏，延长使用寿命。
结语：消防水炮是消防工作中不可或缺的装备，正确操作消防水炮对于灭火工作的效果至关重要。
消防员应该定期进行操作规程的培训和练习，提高操作水平，确保在关键时刻能够有效地运用消防水炮进行灭火救援工作。
消防水炮使用操作规程
消防水炮使用操作规程消防水炮使用操作规程一、安全准备1.确保所有人员都佩戴个人防护装备，包括防火服、安全帽、防护手套、防护面具等。
2.检查消防水炮的工作状态，确保其正常运转，无损坏或故障。
3.检查并确保消防水炮的喷嘴和管道不受堵塞，能够正常喷射水流。
4.清理周围杂物，确保消防水炮周围没有阻碍喷射水流的障碍物。
二、喷射方向1.使用消防水炮时，应确认喷射的方向，并确保无人员在喷射方向附近。
2.喷射方向应选择合理，以最大限度地控制火势并保护周围环境。
3.禁止将消防水炮指向容易引燃的物体，如易燃物、电气设备等。
三、喷射距离1.根据实际火势和消防需要，确定消防水炮的喷射距离。
2.在喷射过程中，要随时根据火势变化进行调整，确保喷射距离适当。
3.禁止将消防水炮喷射距离设置过近，以免危及人员安全。
四、水流控制1.根据火势和水源供应情况，控制消防水炮的水流大小和水压。
2.在喷射过程中，应根据需要适时调整水流大小，以达到最佳灭火效果。
3.注意避免水流过大或过小，以免造成资源浪费或灭火效果不佳。
五、喷射时机1.选择合适的喷射时机，避免无效喷射，浪费资源。
2.在火势较大或无法控制时，应尽快启动消防水炮进行喷射。
3.注意与其他灭火措施的协调，喷射时机应与其他措施相匹配，共同达到消防目标。
六、工作协同1.在使用消防水炮时，需与其他相关工作人员进行密切协调和配合。
2.与指挥人员保持沟通，根据指挥要求进行喷射操作。
3.与其他灭火力量协同作战，共同合理安排消防工作，确保效果最大化。
七、维护保养1.使用完毕后，要及时对消防水炮进行检查和维护。
2.清洗喷嘴和管道，以防止堵塞。
3.保养消防水炮的部件，如润滑活动部件、检查紧固件等，确保其正常工作状态。
以上是消防水炮使用操作规程的主要内容，使用消防水炮时，一定要严格按照操作规程实施，确保人员安全和灭火效果。
同时，在平时还应加强相关培训和演练，提高工作人员的应急处理能力，以应对突发火灾事件。

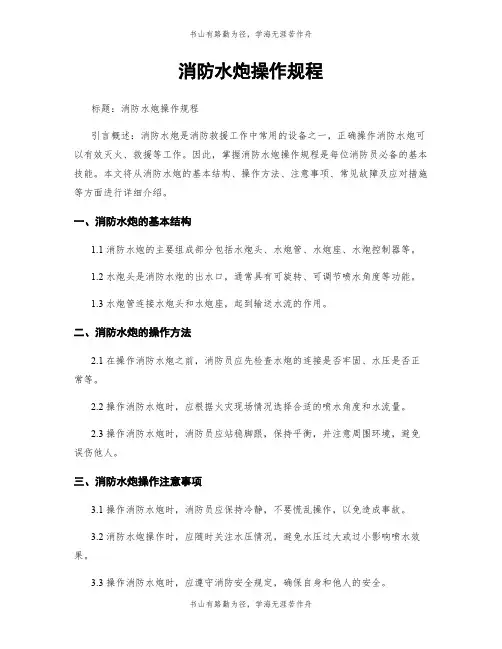

消防水炮操作规程
消防水炮操作规程标题：消防水炮操作规程引言概述：消防水炮是消防救援工作中常用的设备之一，正确操作消防水炮可以有效灭火、救援等工作。
因此，掌握消防水炮操作规程是每位消防员必备的基本技能。
本文将从消防水炮的基本结构、操作方法、注意事项、常见故障及应对措施等方面进行详细介绍。
一、消防水炮的基本结构1.1 消防水炮的主要组成部分包括水炮头、水炮管、水炮座、水炮控制器等。
1.2 水炮头是消防水炮的出水口，通常具有可旋转、可调节喷水角度等功能。
1.3 水炮管连接水炮头和水炮座，起到输送水流的作用。
二、消防水炮的操作方法2.1 在操作消防水炮之前，消防员应先检查水炮的连接是否牢固、水压是否正常等。
2.2 操作消防水炮时，应根据火灾现场情况选择合适的喷水角度和水流量。
2.3 操作消防水炮时，消防员应站稳脚跟，保持平衡，并注意周围环境，避免误伤他人。
三、消防水炮操作注意事项3.1 操作消防水炮时，消防员应保持冷静，不要慌乱操作，以免造成事故。
3.2 消防水炮操作时，应随时关注水压情况，避免水压过大或过小影响喷水效果。
3.3 操作消防水炮时，应遵守消防安全规定，确保自身和他人的安全。
四、消防水炮常见故障及应对措施4.1 水炮头堵塞：应停止使用水炮，清理水炮头的堵塞物，确保水流畅通。
4.2 水炮管漏水：应及时更换漏水部分的水炮管，确保水炮正常使用。
4.3 水炮控制器失灵：应立即停止使用水炮，检查水炮控制器是否故障，及时修理或更换。
五、结语消防水炮是消防工作中重要的装备之一，正确操作消防水炮对于灭火、救援等工作至关重要。
消防员应严格按照消防水炮操作规程进行操作，遵守消防安全规定，确保消防工作的顺利进行。
希望本文能够帮助消防员更好地掌握消防水炮的操作技能，提高灭火救援效率。
大空间高空水炮操作说明
大空间高空水炮操作说明一、首先把消防控制中心的联动控制柜面板上的电源开关合上，为系统提供正常的供电电源（相对应指示灯亮）。
1）、打开控制台TYLD—Q08A/Q08/G16/T8后门，打开空气开关，此时UPS 上电。
2）、按下UPS开机按钮，约5秒后发出“的、的”声，说明电源已经接通，此时UPS作为备用电源。
3）、依次打开控制面板上的AC电源开关和DC电源开关（两个船型开关），AC电源指示灯、DC电源指示灯亮，显示屏与时钟数码管显示正常，即整个系统的供电线路上电完成，水炮复位后处于监视状态。
4）按数字键输入（密码：1234）后，显示屏显示出该密码，再按“确认”键，此时键盘指示灯亮，表示键盘可操作。
可进行显示时间或打印时间的设置。
二、手动/自动控制操作1）当系统需要自动控制时，应按下水泵控制的自动按键（蓝色指示灯亮），并按下相应分区控制阀的自动按键（蓝色指示灯亮）。
2）当系统需要手动控制时，应按下水泵控制的手动按键（红色指示灯亮），并按下相应分区控制阀的手动按键（红色指示灯亮）。
三、末端试水装置的使用1）把联动控制柜的水泵控制与分区控制阀处于自动控制状态（相应的蓝色指示灯亮）；2）把现场控制箱的装置220V、控制阀220V、装置24V电源开关闭合（对应电源指示灯亮）；3）把末端试水端的装置220V电源及控制阀220V电源开关闭合，此时探测器通电处于复位状态，待探测器指示灯出现闪烁状态时，即可点火（可用打火机模拟火源）调试末端试水装置；4）末端试水装置调试完毕，应把其装置220V电源及控制阀220V电源开关断开；5）每两个月应对末端试水装置进行模拟火灾试验一次，以此来检测电源供给、电磁阀的启闭、启泵、系统供水是否正常。
四、高空水炮灭火装置操作1）把联动控制柜的水泵控制与分区控制阀处于自动控制状态（相应的蓝色指示灯亮）；2）把现场控制箱的装置220V、电磁阀220V电源开关闭合（对应指示灯亮）。
3）对装置通电一分钟后，等到装置复位完成，即可点火（模拟火灾）调试装置。
消防水炮操作规程
消防水炮操作规程
《消防水炮操作规程》
一、目的
消防水炮是消防部门用来扑灭大型火灾的重要装备，为了确保操作人员的安全和有效地扑灭火灾，制定了本规程。
二、操作人员
1. 操作水炮的人员必须经过专门的培训，并获得相关资质证书。
2. 操作人员必须穿着消防防护服、头盔等个人防护装备，确保自身安全。
三、操作步骤
1. 在使用前，操作人员必须检查消防水炮的状态，确保其正常运行。
2. 操作人员必须了解消防水炮的操作按钮和控制装置的功能。
3. 当接到火灾报警后，操作人员要迅速赶到现场，准备好水炮。
4. 操作人员必须根据火灾情况，选择合适的喷水角度和喷水量，确保扑灭火灾。
四、注意事项
1. 在操作过程中，操作人员要保持冷静，严格按照规程操作，不得随意调整水炮的喷水角度和喷水量。
2. 在操作过程中，要随时注意周围环境，确保喷水不会对人员和物品造成伤害。
3. 操作人员要定期检查维护消防水炮，确保其功能完好。
五、操作结束
1. 当火灾得到控制后，操作人员要及时停止水炮的喷水，并将其归位。
2. 操作人员要将消防水炮交由专业人员进行清洗和维护，确保下次使用时功能正常。
六、违规处罚
1. 对于违反规程操作的操作人员，将给予相应的处罚，并接受相关培训。
2. 对于恶意破坏消防水炮或造成事故的人员，将追究法律责任。
通过本规程的制定和执行，可以有效地确保消防水炮的安全操作，提高扑灭火灾的效率，保障人民生命财产安全。
大空间灭火装置说明书
一、大空间智能灭火装置简介大空间智能灭火装置是针对当前大空间建筑消防，将红外传感、紫外传感、信号处理、远程控制、机械传动等技术集于一身的新一代高科技消防产品。
当被保护场所发生火情，装置能迅速发现，快速启动，同时发出预报警信号，在30秒内完成针对火点的定位，判断后射水灭火，同时发出信号，联动电磁阀、水泵、消防报警器等配套设备，火灾扑灭后自动关闭电磁阀。
如有复燃，重复所有动作。
该系列产品安装方便，供水供电简单，维护费用低，节省水资源，最大程度的减小了火灾后变成水灾的危害，具有很高的性价比。
产品广泛应用于：大型厂房仓库、大型展览馆、体育馆、大型商场、影剧院、候车（机）厅等大空间场所。
二、各型号灭火装置介绍2.1 早期抑制智能定位灭火装置（水炮）2.1.1 工作原理本装置将红外传感、紫外传感、信号处理、远程控制、机械传动等技术有机结合在一起，全天候自动监测保护范围内的火情。
当火灾探测器初步发现监控区域内的火情后向消防控制室发送预报警信号，同时声光报警，此时本装置根据预先设定的手自动状态（通过现场控制箱操作面板或者控制室操作台面板设置）进行处理：灭火装置处于自动状态：将进行水平、垂直扫描定位，确认火情后，自动启动消防水泵，打开电磁阀喷水灭火，期间可随时切换到手动状态进行手动控制。
灭火装置处于手动状态：通过现场控制箱操作面板，或者通过控制室操作台面板，根据现场视频画面进行灭火装置的手动定位，完成定位后手动打开电磁阀，开启消防水泵进行灭火。
型号尺寸 A B C D E F G H JФФ110 423 334 158 78 147 56 ESIP-YKS6/6-25X2-1 Ф33175ФESIP-YKS6/8-50X2-1 Ф60Ф110 600 397 158 140 268 56258图2.1.2.1 早期抑制智能定位灭火装置外形尺寸图2.1.2.2 早期抑制智能定位灭火装置管路结构图2.1.2.3 不选用现场控制箱的装置与电源和信号的连接图图2.1.2.4 选用现场控制箱的装置与电源和信号的连接图2.1.3 主要技术参数●工作电压：220VAC/0.5A●功耗：监视≤2W，扫描≤50W●通讯方式：RS485（连到现场控制箱）●火灾响应时间：≤30s●水平方向旋转范围：360°●垂直方向旋转范围：仰角10°，俯角90°●喷水方式：直射后往复摆动●工作环境温度：4 ~ 55℃2.1.4 接线定义：●灭火装置电源220VAC：3根（红：火线，蓝：零线，黄绿：保护地）●电磁阀电源220VAC：2根（红：火线，蓝：零线）●接电磁阀：2根（绿，无极性）●报警线：2根（黄，无源触点，信号反馈或给信号模块）●联动线：2根（黑，无源触点，作为启泵信号）●RS485通讯线：2根（1对双绞线，红：A，蓝：B）注意：1)当选用现场控制箱时，灭火装置电源和电磁阀电源从对应该灭火装置的现场控制箱接线，报警信号和联动信号（启泵）从现场控制箱接线；2)当不选用现场控制箱时，报警信号和联动信号（启泵）从灭火装置接线，此时，不接通讯线。
