电线线管内穿线标准
电线线管内穿线标准

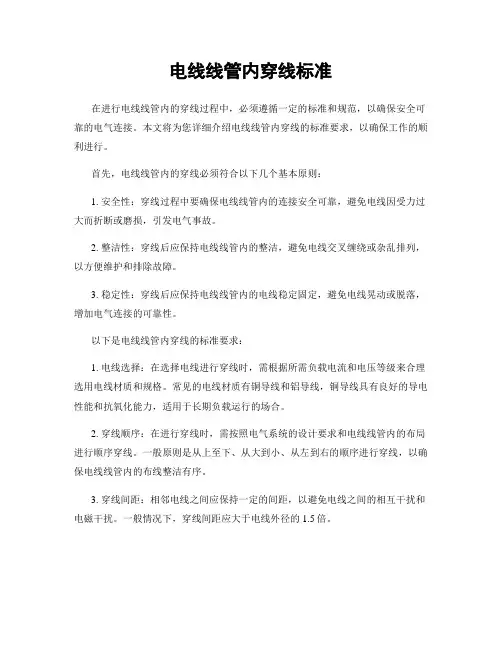

电线线管内穿线标准在进行电线线管内的穿线过程中，必须遵循一定的标准和规范，以确保安全可靠的电气连接。
本文将为您详细介绍电线线管内穿线的标准要求，以确保工作的顺利进行。
首先，电线线管内的穿线必须符合以下几个基本原则：1. 安全性：穿线过程中要确保电线线管内的连接安全可靠，避免电线因受力过大而折断或磨损，引发电气事故。
2. 整洁性：穿线后应保持电线线管内的整洁，避免电线交叉缠绕或杂乱排列，以方便维护和排除故障。
3. 稳定性：穿线后应保持电线线管内的电线稳定固定，避免电线晃动或脱落，增加电气连接的可靠性。
以下是电线线管内穿线的标准要求：1. 电线选择：在选择电线进行穿线时，需根据所需负载电流和电压等级来合理选用电线材质和规格。
常见的电线材质有铜导线和铝导线，铜导线具有良好的导电性能和抗氧化能力，适用于长期负载运行的场合。
2. 穿线顺序：在进行穿线时，需按照电气系统的设计要求和电线线管内的布局进行顺序穿线。
一般原则是从上至下、从大到小、从左到右的顺序进行穿线，以确保电线线管内的布线整洁有序。
3. 穿线间距：相邻电线之间应保持一定的间距，以避免电线之间的相互干扰和电磁干扰。
一般情况下，穿线间距应大于电线外径的1.5倍。
4. 弯曲半径：电线线管内穿线过程中，电线的弯曲半径不能小于其本身规定的最小弯曲半径。
这是为了避免电线在弯曲处产生过大的压力和变形，造成电线的磨损和断裂。
5. 线夹和固定件：穿线时，应合理使用线夹和固定件来固定电线，以避免电线晃动或脱落。
线夹和固定件的选择应符合电线规格和穿线环境的要求，保证电线的稳定性。
6. 标识和记录：在电线线管内穿线完成后，应进行标识和记录，以便于维护和故障排除。
标识可以使用颜色标记或编号标记的方式来进行，记录要详细准确，包括电线材质、规格、起点和终点等信息。
7. 穿线检测：在穿线完成后，需进行穿线的可靠性检测。
检测方法可以采用电阻测量、绝缘测量等方式，确保电线连接的可靠性和安全性。
电线线管内穿线标准

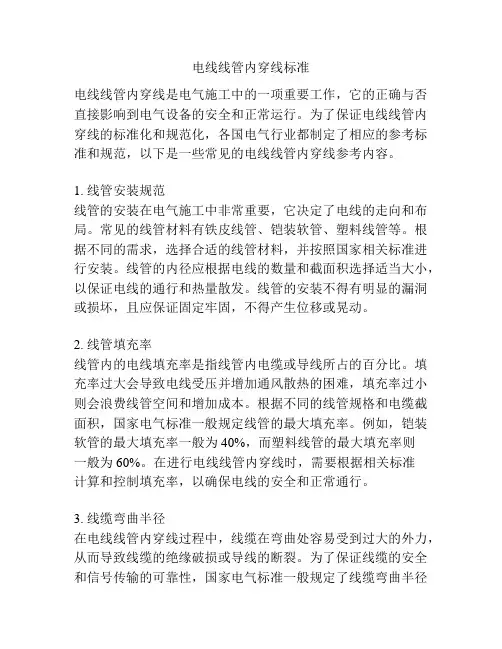

电线线管内穿线标准电线线管内穿线是电气施工中的一项重要工作，它的正确与否直接影响到电气设备的安全和正常运行。
为了保证电线线管内穿线的标准化和规范化，各国电气行业都制定了相应的参考标准和规范，以下是一些常见的电线线管内穿线参考内容。
1. 线管安装规范线管的安装在电气施工中非常重要，它决定了电线的走向和布局。
常见的线管材料有铁皮线管、铠装软管、塑料线管等。
根据不同的需求，选择合适的线管材料，并按照国家相关标准进行安装。
线管的内径应根据电线的数量和截面积选择适当大小，以保证电线的通行和热量散发。
线管的安装不得有明显的漏洞或损坏，且应保证固定牢固，不得产生位移或晃动。
2. 线管填充率线管内的电线填充率是指线管内电缆或导线所占的百分比。
填充率过大会导致电线受压并增加通风散热的困难，填充率过小则会浪费线管空间和增加成本。
根据不同的线管规格和电缆截面积，国家电气标准一般规定线管的最大填充率。
例如，铠装软管的最大填充率一般为40%，而塑料线管的最大填充率则一般为60%。
在进行电线线管内穿线时，需要根据相关标准计算和控制填充率，以确保电线的安全和正常通行。
3. 线缆弯曲半径在电线线管内穿线过程中，线缆在弯曲处容易受到过大的外力，从而导致线缆的绝缘破损或导线的断裂。
为了保证线缆的安全和信号传输的可靠性，国家电气标准一般规定了线缆弯曲半径的最小值。
不同类型的线缆和线管在弯曲半径上的要求有所不同。
例如，对于软线缆或柔性导线，其弯曲半径通常较小；而对于刚性导线或电力线缆，其弯曲半径一般较大。
在选择线管和线缆时，需要根据相关标准要求来确定合适的弯曲半径，以避免线缆的损坏或性能下降。
4. 线缆颜色标识线缆的颜色标识是为了方便电气维修和操作人员识别线缆的用途和功能。
根据国家电气标准的要求，不同类型的线缆应采用不同的颜色进行标识。
例如，火线常用红色或棕色，零线常用黑色或蓝色，接地线常用黄绿色。
合理的线缆颜色标识可以提高维修操作的效率和安全性，减少错误操作和事故发生的概率。

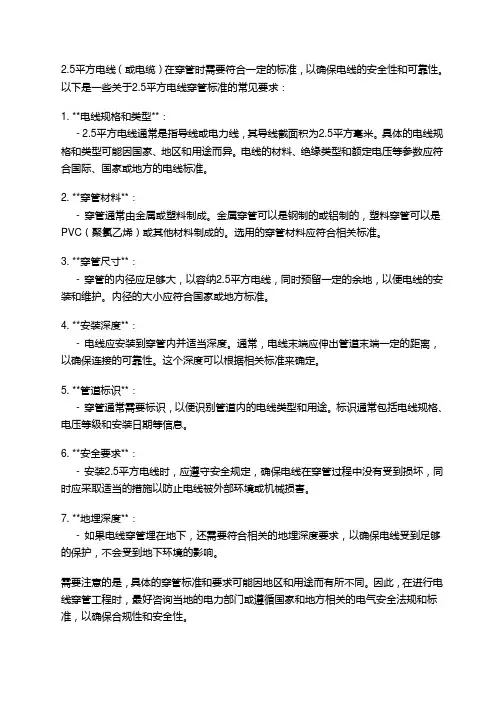

2.5平方电线穿管标准
2.5平方电线（或电缆）在穿管时需要符合一定的标准，以确保电线的安全性和可靠性。
以下是一些关于2.5平方电线穿管标准的常见要求：1. **电线规格和类型**：- 2.5平方电线通常是指导线或电力线，其导线截面积为2.5平方毫米。
具体的电线规格和类型可能因国家、地区和用途而异。
电线的材料、绝缘类型和额定电压等参数应符合国际、国家或地方的电线标准。
2. **穿管材料**：- 穿管通常由金属或塑料制成。
金属穿管可以是钢制的或铝制的，塑料穿管可以是PVC（聚氯乙烯）或其他材料制成的。
选用的穿管材料应符合相关标准。
3. **穿管尺寸**：- 穿管的内径应足够大，以容纳2.5平方电线，同时预留一定的余地，以便电线的安装和维护。
内径的大小应符合国家或地方标准。
4. **安装深度**：- 电线应安装到穿管内并适当深度。
通常，电线末端应伸出管道末端一定的距离，以确保连接的可靠性。
这个深度可以根据相关标准来确定。
5. **管道标识**：- 穿管通常需要标识，以便识别管道内的电线类型和用途。
标识通常包括电线规格、电压等级和安装日期等信息。
6. **安全要求**：- 安装2.5平方电线时，应遵守安全规定，确保电线在穿管过程中没有受到损坏，同时应采取适当的措施以防止电线被外部环境或机械损害。
7. **地埋深度**：- 如果电线穿管埋在地下，还需要符合相关的地埋深度要求，以确保电线受到足够的保护，不会受到地下环境的影响。
需要注意的是，具体的穿管标准和要求可能因地区和用途而有所不同。
因此，在进行电线穿管工程时，最好咨询当地的电力部门或遵循国家和地方相关的电气安全法规和标准，以确保合规性和安全性。
管内穿线

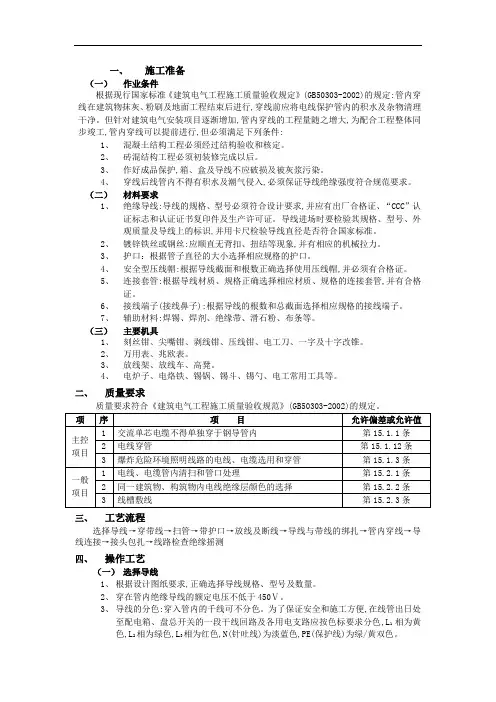

一、施工准备（一）作业条件根据现行国家标准《建筑电气工程施工质量验收规定》(GB50303-2002)的规定:管内穿线在建筑物抹灰、粉刷及地面工程结束后进行,穿线前应将电线保护管内的积水及杂物清理干净。
但针对建筑电气安装项目逐渐增加,管内穿线的工程量随之增大,为配合工程整体同步竣工,管内穿线可以提前进行,但必须满足下列条件:1、混凝土结构工程必须经过结构验收和核定。
2、砖混结构工程必须初装修完成以后。
3、作好成品保护,箱、盒及导线不应破损及被灰浆污染。
4、穿线后线管内不得有积水及潮气侵入,必须保证导线绝缘强度符合规范要求。
（二）材料要求1、绝缘导线:导线的规格、型号必须符合设计要求,并应有出厂合格证、“CCC”认证标志和认证证书复印件及生产许可证。
导线进场时要检验其规格、型号、外观质量及导线上的标识,并用卡尺检验导线直径是否符合国家标准。
2、镀锌铁丝或钢丝:应顺直无背扣、扭结等现象,并有相应的机械拉力。
3、护口：根据管子直径的大小选择相应规格的护口。
4、安全型压线帽:根据导线截面和根数正确选择使用压线帽,并必须有合格证。
5、连接套管:根据导线材质、规格正确选择相应材质、规格的连接套管,并有合格证。
6、接线端子(接线鼻子):根据导线的根数和总截面选择相应规格的接线端子。
7、辅助材料:焊锡、焊剂、绝缘带、滑石粉、布条等。
（三）主要机具1、刻丝钳、尖嘴钳、剥线钳、压线钳、电工刀、一字及十字改锥。
2、万用表、兆欧表。
3、放线架、放线车、高凳。
4、电炉子、电烙铁、锡锅、锡斗、锡勺、电工常用工具等。
二、质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
三、工艺流程选择导线→穿带线→扫管→带护口→放线及断线→导线与带线的绑扎→管内穿线→导线连接→接头包扎→线路检查绝缘摇测四、操作工艺（一）选择导线1、根据设计图纸要求,正确选择导线规格、型号及数量。
2、穿在管内绝缘导线的额定电压不低于450Ⅴ。
线管穿线规范
线管穿线规范线管是电缆或电线的管理设备，它能够对电线电缆进行优化整理，保持其整洁有序，同时还能保护电线电缆不受损坏。
准确、规范的线管穿线工作是保证电线电缆运行安全和维护工作质量的重要环节。
下面将介绍线管穿线的一些规范。
1. 穿线前，要做好充分的准备工作。
首先要对线管进行检查，确保线管的材质和质量符合要求。
其次，要准备好所需的工具和材料，包括穿线钢丝、铁钩、电缆支架等。
同时，要查明布线计划，确定穿线的线路和穿线路径。
2. 根据布线计划，确定线管的位置和数量。
线管的位置一般是在墙面、地面或吊顶上，需要根据实际情况进行合理布置。
3. 在开始穿线之前，要先对穿线管进行清洁和检查。
清除线管内的尘土、灰尘和杂物，确保线管内部光滑无阻。
4. 合理选择穿线钢丝。
穿线钢丝一般选择直径适度，具有弹性和强度较好的钢丝，可以有效地穿过线管。
5. 穿线时，要先将穿线钢丝插入线管的一端，并通过转动的方式将钢丝推送到另一端。
在推送的过程中，需要特别注意线管的弯曲角度和半径，以免损坏线管。
6. 穿线钢丝推送到另一端之后，要将电缆固定在穿线钢丝上，可以使用细绳或胶带进行固定，防止电缆在穿线的过程中脱落。
7. 电缆固定后，用线管穿线钳或铁钩将电缆拉入线管中。
拉线过程中要小心操作，避免电缆受损或弯曲过度。
8. 线管中的电缆应保持一定的余量，以便于电缆的连接和维护。
线管中电缆的弯曲半径要符合规范要求，以免损坏电缆。
9. 在穿线过程中，应注意线管的连接与固定。
线管的连接要牢固可靠，防止线管脱落或断裂。
线管的固定要牢固稳定，能够承受一定的拉力和压力。
10. 穿线完成后，要对线管内的电线电缆进行整理，保持其整洁有序。
可以使用绑扎带或线扎进行固定整理，防止电线电缆松散或交叉。
综上所述，线管穿线规范的执行对于保证电线电缆的安全使用和维护工作的顺利进行具有重要意义。
穿线过程中要注意工艺操作，防止线管和电缆受损。
线管穿线规范的遵循不仅能够提高工作效率，还能够延长电缆的使用寿命，降低维护成本。
建筑电气施工技术2.2管内穿线
11
• 穿线之前要确定导管内的导线根数和颜色，将导线前端的绝缘层 削去，然后将线芯直接插入带线的盘圈并折回压实，绑扎牢固， 使绑扎处形成一个平滑的锥形过度部位。
4
• （4）当采用多相供电时，同一建筑物、构筑物的电线绝缘层颜色选择应一 致，即保护地线（PE线）应是黄绿相间色，零线用淡蓝色；相线用：A相— —黄色、B相——绿色、C相——红色。
• （5）管内导线包括绝缘层在内的总截面积不应大于管子内空截面积的40％。
5
• 2. 导线连接要求 • 导线的连接方法有绞接、焊接、压板压接、压线帽压接、套管连接、接线端
14
• （二）绝缘导线的连接 • 当导线不够长或分支路时，需要将导线连接起来。导线与导线间的连接以及
导线与电器间的连接，称为导线的接头。在室内配线工程中应尽量减少导线 接头，并应特别注意接头的质量。因为导线一般发生的故障，多数是发生在 接头上，但必要的连接时不可避免的。为了保证导线接头质量，当设计无特 殊规定时，应采用焊接、压板压接或套管连接。导线连接还应符合下列要求： • （1）接触紧密，使接头处电阻最小； • （2）连接处的机械强度与非连接处相同； • （3）耐腐蚀； • （4）接头处的绝缘强度与非连接处导线绝缘强度相同。
经检查确认，才能穿入电线、电缆。 • 3. 电缆穿管前绝缘测试合格，才能穿入导管； • 4. 电线、电缆交接试验合格，且对接线去向和相位等检查确认，才能通电。
9
管内穿线施工流程如图 2-5 所示。
图 2-5 管内穿线施工工艺流程
电气工程配管配线标准
管路穿带线工艺标准
• 穿带线 • 1 穿带线的目的是检查管路是否畅通,管路的走向及盒,箱
的位置是否符合设计及施工图的要求. • 2 穿带线的方法: • (1)带线一般均采用φ1.2~2.0mm的钢丝.先将钢丝的一端
弯成不封口的圆圈,再利用穿线器将带线穿入管路内,在管 路的两端均应留有10~15cm的余量. • (2)在管路转弯较多时,可以在敷设管路的同时将带线一并 穿好. • (3)穿带线受阻时,应用两根铁丝同时搅动,使两根钢丝的端 头互相钩绞在一起,然后将带线拉出. • (4)阻燃型塑料波纹管的管壁呈波纹状,带线的端头要弯成 圆形.
管内穿线工艺标准
• 管内穿线 • 1 钢管(电线管)在穿线前,应检查各个管口的护口是否整齐,如有遗漏和破损,均
应补齐和更换. • 2 当管路较长或转弯较多时,要在穿线的同时往管内吹人适量的滑石粉. • 3 两人穿线时,应配合协调,一拉一送. • 4 穿线时应注意下列问题: • (1)三相或单相的交流单芯电缆电线不得单独穿予钢管内. • (2)不同回路,不同电压和交流与直流的导线,不得穿人同一管内,同一交流回路
的电线必须穿同一金属导管内,且管内不得有接头. • (3)导线在变形缝处,补偿装置应活动自如.导线应留有—定的余度. • (4)敷设于垂直管路中的导线,当超过下列长度时,应在管口处长接线盒中加以
固定: • (a)截面积为50mm2及以下的导线为30m; • (b)截面积为70～95mm2的导线为20m; • (c)截面积在180~240mm2之间的导线为18m
导线与带线的绑扎方法
• 导线与带线的绑扎 • 1 当导线根数较少时,例如二至三根导线,可将导线前端的
绝缘层削去,然后将线芯直接插入带线的盘圈内并折回压实, 绑扎牢固.使绑扎处形成一个平滑的锥形过渡部位. • 2 当导线根较多或导线截面较大时,可将导线前端的绝缘层 削去,然后将线芯斜错排列在带线上,用绑线缠绕绑扎牢固. 令绑扎接头处形成一个平线及断线 • 1 放线: • (1)放线前应根据施工图对导线的规格,型号进行核对. • (2)放线时导线应置于放线架或放线车上. • 2 断线: • 剪断导线时,导线的预留长度应按以下四种情况考虑. • (1)接线盒,开关盒,插销盒及灯头盒内导线的预留长度应为
电线线管内穿线标准
电线线管内穿线标准电线线管内穿线标准是为了确保电线安装的可靠性、稳定性和安全性，正确穿线可以提高电线的传导效率、减少电路噪音和信号干扰。
以下是关于电线线管内穿线的一些参考内容：1. 穿线前的准备工作：a. 安全措施：在操作电线穿线前，务必关闭电源，以避免触电事故的发生。
b. 线管的选择：根据所需电线的规格选择合适的线管，确保电线能够顺利穿过。
c. 保护措施：对于需要经过尖锐或锋利物体的线管，应进行保护，避免对电线的损坏。
2. 确定穿线路径：a. 根据实际需要，在墙壁、地板或天花板上确定电线线管的路径，并确保路径没有其他的管线交叉或堵塞。
b. 选择直线路径：线管的路径应尽量保持直线，避免过多的弯曲或拐角，以减少电线的弯折和损坏。
c. 确定电线穿线点：根据电线的起止点和分支点确定穿线的入口和出口，使其便于连接和维护。
3. 电线穿线操作：a. 引导线的使用：对于较长且曲折的线管，可以使用引导线来帮助电线的穿线。
引导线应与电线连接良好，且不易断裂。
b. 顺向穿线：从线管的入口处开始，顺着线管的路径将电线逐渐穿过线管，确保电线的全部长度都被穿入线管中。
c. 保持电线的整齐：电线在线管内应保持整齐，避免过于密集或松散，以确保电线的传导和散热效果。
d. 拉线注意事项：在拉紧电线时，应注意力度适中，避免过度用力导致电线被拉伸或损坏。
4. 穿线后的处理：a. 定位电线：确保穿线结束后，电线被正确地定位在各个连接点上，避免电线张力过大或松弛。
b. 线管固定：使用固定夹将线管固定在合适的位置，使其稳固不动。
c. 标记电线：在电线的起止点和分支点进行标记，便于日后的检修和维护工作。
5. 其他注意事项：a. 选择合适的线管尺寸：根据电线的直径和数量选择合适的线管尺寸，避免线管内过于拥挤，影响电线的散热和通风。
b. 线管与其他管线的分离：线管应与其他管线保持一定的距离，避免相互干扰或短路。
c. 线管的排列规则：在穿线时，应根据线管的排列顺序进行穿线，确保线管之间的连接和延伸顺畅。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电线线管内穿线标准
（1）管内导线的绝缘必须良好，其电压等级不得低于交流500伏。
（2）一般要求管内导线的总截面积（包括绝缘层）不大于线管内径截面积的40％。
（3）管内导线不得有接头和扭拧现象，所有导线的接头和分支都应在接线盒内进行，不同电源回路、不同电压回路、互为备用的回路、工作照明与应急照明的线路均不得装在同一管内。
（导线与电话线、闭路电视线、通信线等不得安装在同一管道中）。
（4）管子为钢管（铁管）时，同一交流回路的导线必须穿在同一管内，不允许一根导线穿一根钢管。
（5）为了防止管内过热，在同一根管内，导线数目不应超过8根。
（6）考虑到安全因素，钢管应有可靠的接地，为此安装完毕后，必须用兆欧表检查线路和钢管的绝缘电阻是否符合要求，方能接通电源。
（7）管子为钢管（铁管）时，管子出线两端必须加塑料保护套。
（8）配管弯曲时应符合要求，弯曲半径要大，不得损伤导线绝缘，弯曲半径不得小于该管径的6倍，弯曲角度不得小于90度，在可能范围内要尽量少作弯曲。
（9）导线垂直敷设时，为使导线不因自重而折断，在下述情况下应装设接线盒（箱）：
导线截面为50mm及以上、应在20米以内。
导线截面在50mm以下，应在30米以内，接线盒（箱）应固定牢靠。
（10）穿线应在配管完成之后，建筑工程竣工之前进行；穿线时应使用Φ1.2㎜钢丝（有弹性）作为引线，引线不可在配管施工的同时穿入管内，必须在配管工程竣工后再穿引线。
（11）导线穿管颜色必须规范，保护接地线必须双颜色，A相黄色、B相绿色、C相红色，零线为淡蓝色，单相火线红色，开关后白色。
（12）敷设线管时，长度超过下列时，其中间应装设分线盒：
①线管长度超过30米，无弯曲。
②有一个弯曲线管长度不超过20米。
③有二个弯曲线管长度不超过15米。
④有三个弯曲线管长度不超过8。
