室内装饰电气安装施工方案
安装电气工程专项施工方案
一、工程概况本项目为XX建筑电气安装工程，主要包括室内外照明、动力、消防、智能化系统等。
工程地点位于XX市XX区，建筑面积XX平方米。
施工周期为XX个月。
二、施工准备1. 施工组织（1）项目经理部：负责整个项目的施工组织、协调和管理。
（2）技术负责人：负责技术指导、施工方案编制、质量检查等。
（3）施工班组：负责具体施工任务。
2. 材料设备（1）材料：电线电缆、开关插座、灯具、消防设备、智能化设备等。
（2）设备：电缆桥架、线槽、绝缘子、接地线、工具等。
3. 施工图纸熟悉施工图纸，了解工程结构、电气系统、设备布置等情况。
4. 施工规范及标准依据《建筑电气工程施工及验收规范》（GB50257-2017）等相关规范和标准进行施工。
三、施工方案1. 室内布线（1）采用钢管敷设，竖井、配电箱、电梯间、电源进户线等部位采用钢管敷设，其他部位采用硬质塑料管敷设。
（2）布线应整齐、牢固，线管间距应符合规范要求。
2. 照明系统（1）照明灯具应按设计要求进行安装，确保照明效果。
（2）灯具安装高度应符合规范要求，灯具间距不宜过大。
3. 动力系统（1）动力设备应按设计要求进行安装，确保动力供应。
（2）动力线路应采用耐火电缆，敷设应整齐、牢固。
4. 消防系统（1）消防设备应按设计要求进行安装，确保消防功能。
（2）消防线路应采用耐火电缆，敷设应整齐、牢固。
5. 智能化系统（1）智能化设备应按设计要求进行安装，确保智能化功能。
（2）智能化线路应采用屏蔽电缆，敷设应整齐、牢固。
四、施工工艺1. 钢管敷设（1）选用符合要求的钢管，进行切割、打磨。
（2）钢管连接采用焊接或螺纹连接，确保连接牢固。
2. 线缆敷设（1）选用符合要求的电线电缆，进行切割、剥皮。
（2）线缆敷设应整齐、牢固，间距应符合规范要求。
3. 灯具安装（1）灯具安装前，检查灯具外观、规格是否符合要求。
（2）灯具安装应牢固，确保安全。
4. 消防设备安装（1）消防设备安装前，检查设备外观、规格是否符合要求。
室内电气安装施工方案范本
一、编制依据1. 施工合同及施工组织设计；2. 施工图纸及设计交底会审纪要；3. 国家及地方相关法律法规、规范、标准；4. 电气安装工程总分包配合施工协议书；5. 土建总包施工进度总计划及施工现场条件。
二、工程概况1. 项目名称：XX室内电气安装工程；2. 项目地点：XX市XX区XX路XX号；3. 工程规模：建筑面积XX平方米；4. 工程内容：室内强电、弱电系统安装。
三、施工部署1. 工程目标：确保工程按期、按质、按量完成，达到国家及行业相关标准；2. 项目经理部组织机构：项目经理、技术负责人、施工负责人、质量负责人、安全负责人等；3. 施工阶段的划分及相应工作安排：（1）施工准备阶段：编制施工组织设计、技术交底、人员培训、材料设备采购等；（2）施工阶段：按照施工组织设计及施工进度计划进行施工；（3）验收阶段：组织验收、整改、交付使用。
四、施工进度计划1. 工期目标：XX天内完成；2. 施工进度计划：根据工程内容、施工阶段及人员安排，制定详细的施工进度计划。
五、主要施工方法1. 导管敷设：采用PVC导管，按照设计要求进行敷设；2. 导线敷设：采用铜芯绝缘导线，按照设计要求进行敷设；3. 桥架、线槽安装：采用金属桥架、PVC线槽，按照设计要求进行安装；4. 配电箱安装：采用金属配电箱，按照设计要求进行安装；5. 低压配电柜安装：采用低压配电柜，按照设计要求进行安装；6. 灯具及开关、插座安装：采用符合标准的灯具、开关、插座，按照设计要求进行安装；7. 防雷与接地装置安装：按照设计要求进行安装。
六、各项管理及保证措施1. 质量保证措施：（1）严格执行国家及行业相关规范、标准；（2）建立健全质量管理体系，落实质量责任制；（3）加强施工过程中的质量检查，确保工程质量；（4）对不合格产品进行整改或返工。
2. 技术保证措施：（1）加强施工人员的技术培训，提高施工技能；（2）严格按照设计要求进行施工，确保施工质量；（3）采用先进施工工艺，提高施工效率。

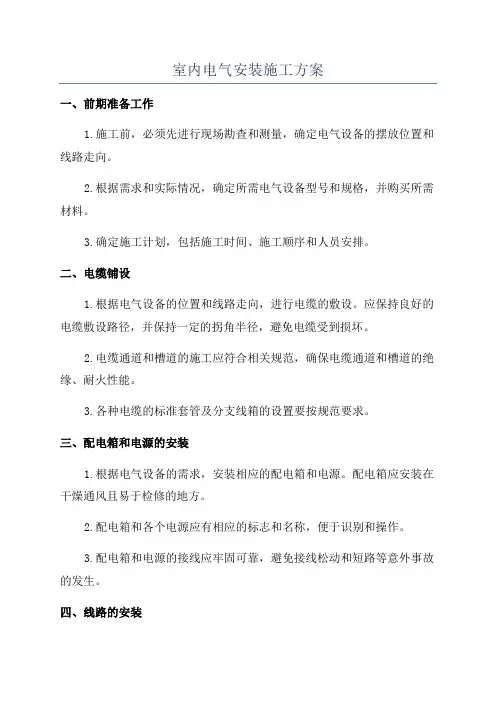

室内电气安装施工方案
室内电气安装施工方案一、前期准备工作1.施工前，必须先进行现场勘查和测量，确定电气设备的摆放位置和线路走向。
2.根据需求和实际情况，确定所需电气设备型号和规格，并购买所需材料。
3.确定施工计划，包括施工时间、施工顺序和人员安排。
二、电缆铺设1.根据电气设备的位置和线路走向，进行电缆的敷设。
应保持良好的电缆敷设路径，并保持一定的拐角半径，避免电缆受到损坏。
2.电缆通道和槽道的施工应符合相关规范，确保电缆通道和槽道的绝缘、耐火性能。
3.各种电缆的标准套管及分支线箱的设置要按规范要求。
三、配电箱和电源的安装1.根据电气设备的需求，安装相应的配电箱和电源。
配电箱应安装在干燥通风且易于检修的地方。
2.配电箱和各个电源应有相应的标志和名称，便于识别和操作。
3.配电箱和电源的接线应牢固可靠，避免接线松动和短路等意外事故的发生。
四、线路的安装1.安装线路前，应先进行线路布线图的制定，并严格按照线路布线图进行线路的安装。
2.线路的安装要求使用优质电线，并保持线路的良好绝缘状态。
3.线路的连接应采用焊接或压接方式，确保线路的接触良好，防止接触不良带来的损耗和故障。
4.线路的穿线应避免与其他线路或设备相交叉，减少电磁干扰，保证线路的稳定工作。
五、照明设备的安装1.确定照明设备的摆放位置和数量，并根据需求进行配光计算，选择合适的灯具。
2.灯具的安装高度要符合相关规范，保证照明效果和安全性。
3.对于需要调光或遥控的照明设备，应按照规范进行接线和设置。
六、插座和开关的安装1.确定插座和开关的位置，并根据需求进行配电量的计算。
2.插座和开关的安装高度要符合相关规范，以方便日常操作。
3.插座和开关的接线应符合电气安装规范，避免接线错误或接触不良导致的故障。
七、保护设备的设置1.根据需求和实际情况，设置合适的漏电保护器、过载保护器和短路保护器，以保证电气设备和人身安全。
2.进行保护设备的测试和调整，确保其正常工作。
八、验收和报告1.施工完成后，进行电气设备的功能检测和绝缘测试，确保电气设备正常工作和安全可靠。
电气安装工程(施工方案)
电气安装工程(施工方案)一、前言随着社会发展和科技进步，电气安装工程在建筑行业中扮演着至关重要的角色。
电气安装工程的施工方案直接关系到工程的质量和进度。
本文将就电气安装工程的施工方案进行详细介绍。
二、施工准备1. 施工前检查在正式施工前，必须进行全面的施工前检查，包括检查工程图纸、施工材料、施工设备等是否齐全。
同时，对施工现场进行检查，保证施工环境符合施工要求。
2. 安全措施施工过程中必须严格遵守安全操作规程，保证工人和施工现场的安全。
同时，要对施工现场周边的人员和设施进行有效的防护措施。
三、施工流程1. 预埋管槽施工首先进行预埋管槽的施工，包括测量、开槽、敷设导管等工作。
在此过程中要确保管线布置合理，符合电气设计要求。
2. 电气设备安装接下来进行电气设备的安装工作，包括电箱、配电盘、开关插座等设备的安装和接线工作。
安装过程中要注意设备的位置设置和电气连接的正确性。
3. 照明系统安装随后进行照明系统的安装，包括灯具、灯管、开关等。
在安装过程中要注意光源的选择和安装位置的合理布局，保证照明效果符合要求。
4. 系统调试最后进行系统的调试和检测工作，确保电气设备和照明系统的正常运行。
对系统进行全面检查，排除可能存在的故障和问题。
四、施工质量控制1. 施工记录在施工过程中要做好详细的施工记录，包括施工日期、工作内容、关键节点等信息。
及时记录施工进度和质量情况。
2. 质量检测对施工完成的电气设备和照明系统进行质量检测，确保符合相关标准和规范。
对合格的设备和系统进行验收。
五、施工总结电气安装工程的施工方案涉及到诸多细节和环节，需要施工方和工程师们充分合作，严格按照程序进行。
只有在施工过程中严格控制质量和安全，才能确保工程顺利完成。
以上就是关于电气安装工程的施工方案的详细介绍，希望对相关人员有所帮助。
室内电器工程安装施工方案
室内电器工程安装施工方案室内电器工程安装施工方案是在建筑物内进行电气设备及线路安装的技术指导书。
本方案旨在规范安装施工过程，保证电气设备的安全可靠运行。
室内电器工程包括照明系统、插座与开关、电力接线、通信与安全用电等方面。
要求严格执行国家、地方和行业相关的标准法规，并确保符合相关规定和要求。
二、施工准备1. 施工单位要组织技术人员对工程图纸、材料清单和相关资料进行认真研究，掌握安装要求和计划。
2. 确定施工计划和进度安排，明确工程目标和责任。
3. 对施工现场进行定位和标识，确保施工场地的清理和安全。
三、安装前准备1. 验收材料：施工单位要进行电气设备的验收，包括检查设备的数量、型号、规格和质量。
同时，要做好设备的保护和存储工作。
2. 测量确认：对施工场地进行测量，确认各种线路的走向和长度。
3. 设备放置：根据设计要求和现场实际情况，在施工现场放置各种电气设备和工具。
4. 安全防范：制定安全技术措施，对施工现场进行安全防范，确保人员和物资的安全。
四、安装施工1. 照明系统安装(1) 根据设计图纸标明的位置进行布线和安装，确保线路走向合理。
(2) 安装照明设备和配件，注意调试和保护。
(3) 完成后进行电气绝缘测试和验收。
2. 插座与开关安装(1) 插座和开关的布置应与使用功能相匹配，安装位置要符合设计图纸要求。
(2) 应采用专业工具和设备进行布线和连接插座、开关等设备。
(3) 插座和开关的电压测试和功能测试，确保正常使用。
3. 电力接线(1) 电路接线布线应按照设计要求，严格按照线路图进行布线接线。
(2) 电气设备的布局应合理，方便接线并便于日后维护。
(3) 测试电路负载和断路器的动作情况，确保电路的安全和可靠。
4. 通信与安全用电(1) 通信设备和安全用电设备的布局要符合设计要求。
(2) 安装时要细心、耐心，不留死角，确保设备能够正常工作。
(3) 功能测试和验收，确保设备安全可靠。
五、施工验收1. 安装完成后进行初步试验，对各个系统进行检查和测试。
室内安装工程施工方案(3篇)
第1篇一、工程概况本工程位于XX市XX区XX街道，为住宅楼室内安装工程。
工程主要包括给排水、电气、通风空调三个部分。
施工内容涉及管道安装、线路敷设、设备安装及调试等。
二、施工工艺及要求1. 给排水工程（1）管道安装：采用PP-R给水管、UPVC排水管，管道敷设应平直、整齐，不得有弯曲、扭曲现象。
管道接口应牢固，无明显渗漏。
（2）给水系统：设置生活给水系统和消防给水系统，生活给水系统采用市政供水，消防给水系统采用水池供水。
（3）排水系统：设置室内排水系统，包括卫生间、厨房、阳台等排水管道，室外排水管道接入市政污水管网。
2. 电气工程（1）线路敷设：采用铜芯线缆，线缆敷设应平直、整齐，不得有弯曲、扭曲现象。
线路接口应牢固，无明显松动。
（2）配电箱安装：按照设计要求，在适当位置安装配电箱，配电箱应安装牢固，箱内接线清晰。
（3）灯具安装：采用节能灯具，安装高度应符合设计要求，灯具应安装牢固，无明显晃动。
3. 通风空调工程（1）通风管道安装：采用镀锌钢板通风管道，管道敷设应平直、整齐，不得有弯曲、扭曲现象。
管道接口应牢固，无明显渗漏。
（2）空调设备安装：按照设计要求，在适当位置安装空调设备，设备应安装牢固，无明显晃动。
（3）空调系统调试：对空调系统进行调试，确保系统运行稳定、舒适。
三、施工进度安排1. 给排水工程：15天2. 电气工程：15天3. 通风空调工程：10天四、施工质量控制1. 施工前，对施工人员进行技术交底，确保施工人员掌握施工工艺及质量要求。
2. 施工过程中，加强现场巡查，发现问题及时整改。
3. 施工完成后，对工程进行全面验收，确保工程质量符合设计要求。
五、安全文明施工1. 施工现场设置安全警示标志，确保施工安全。
2. 施工过程中，遵守环保法规，减少施工对环境的影响。
3. 施工完成后，清理施工现场，确保现场整洁。
六、施工组织及人员配备1. 施工项目经理负责整个工程的施工组织与管理。
2. 设立给排水、电气、通风空调三个专业班组，分别负责各自专业工程的施工。
装饰装修工程电气施工方案
装饰装修工程电气施工方案一、施工要求装饰照明电气工程应严格执行《现行建筑施工规范大全》《建筑电气安装工程质量检验评定标准》有关条款规定，具体内容以下将逐一详列。
二、操作工艺1、施工流程：材料选用→施工准备→线管、线槽安装→电线敷设→照明器具及配电箱（盘）安装→系统调试。
2、材料选用：2.1必须符合设计要求；2.2必须符合国家规范；2.3必须由有关部门检验合格，并有产品合格证书。
3、施工准备：3.1熟悉电气施工图，认真进行技术交底；3.2根据电气施工图，结合现场实际情况将各种灯具、开关、插座和配电箱定出坐标和高度，以确定出线管走向和分支汇点。
4、线管安装：4.1质量要求：依据GBJ303-88第2.3.3条、第2.3.4条、第2.3.7条。
管子敷设应符合以下规定：4.2连接紧密，管口光滑、护口齐全；明配管及其支架平直牢固，排列整齐，管子弯曲处无明显折皱，油漆防腐完整；暗配管保护层大于15mm。
4.3盒（箱）设置正确，牢固可靠，管子进入盒（箱）处顺直，在盒（箱）内露出的长度小于5mm；用锁紧螺母（纳子）固定的管口，管子露出锁紧螺母的螺纹为2～4扣。
4.4优良：在合格基础上，线路进入电气设备和器具的管口位置正确。
5、管路的保护应符合以下规定穿过变形缝处有补偿装置，补偿装置能活动自如；穿过建筑物和设备基础处加套保护管。
6、电线保护管弯曲半径、明配管安装允许偏差和检验方法应符合下表的规定。
注：D为管子外径。
三、电线敷设1、管内穿线应符合以下规定1.1线盒（箱）内导线有适当余量；导线在管子内无接头；不进入盒（箱）的垂直管子的上口穿线后密封处理良好；导线连接牢固，包扎严密，绝缘良好，不伤芯线。
1.2金属电线保护管、盒（箱）及支架接地（接零）支线敷设的检验和评定应按本标准第2.1.11条的规定。
1.3槽板线路的保护应符合以下规定：线路穿过梁、墙和楼板有保护管；跨越建筑物变形逢处槽板断开，导线加套保护软管并留有适当余量，保护软管与槽板结合严密。
装修工程电气专项施工方案
装修工程电气专项施工方案一、工程概况1.1 项目名称：XXX装修工程1.2 项目地址：XXX市XXX区XXX街道XXX号1.3 项目概述：本项目为一处商业办公空间的装修工程，总建筑面积约为500平方米，包括大厅、办公室、会议室等功能区域。
1.4 施工单位：XXX施工队1.5 工程负责人：XXX1.6 施工周期：预计为30天1.7 施工费用预算：XXX元二、施工准备2.1 施工前的准备工作在正式开始施工前，需要进行以下准备工作：（1）确认电气设计图纸，对比实际情况进行调整和完善。
（2）购置必要的施工工具和设备，包括电线、开关、插座、灯具等。
（3）组织施工人员进行安全培训和技术培训，确保施工人员具备必要的安全意识和专业技能。
2.2 安全措施在施工期间，需要严格遵守相关安全规定，落实以下安全措施：（1）施工现场应设置明显的安全警示标志，确保施工人员和外来人员能够清楚了解施工区域的安全情况。
（2）施工现场应设置消防器材，并进行定期检查和维护。
（3）施工人员应佩戴必要的安全防护用具，包括头盔、安全鞋、手套等。
（4）施工现场应设置专人负责安全管理工作，及时发现并处理安全隐患。
三、施工流程3.1 确定电气布线方案在施工前，需要根据实际情况确定电气布线方案，包括插座、开关、灯具等的位置和数量，并与设计师和业主进行充分沟通和确认。
3.2 电气管线敷设根据确定的电气布线方案，对电气管线进行敷设，确保管线的布置合理、美观，并符合相关建筑和电气规范。
3.3 开关插座安装在电气管线敷设完成后，进行开关插座的安装工作，确保开关和插座的位置准确、牢固，操作方便，并符合相关安全标准。
3.4 灯具安装在开关插座安装完成后，进行灯具的安装工作，包括吊灯、射灯、筒灯等，确保灯具的安装位置准确、稳固，光线明亮、无影照射，并符合相关照明标准。
3.5 设备调试在灯具安装完成后，进行设备的调试工作，确保开关、插座、灯具等设备的正常使用和安全运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
室内装饰电气安装施工方案一、室内装饰电气安装要点（一）安装内容参考有关规定和资料，配合室内装饰配电安装使用。
室内装饰电气安装内容：（1）包括金属线管布线、金属线槽布线、难燃线管布线、难燃线槽布线的安装要求。
（2）包括电气照明、导线、开关、插座、接地装置和电度计量装置的安装要求。
（二）安装要点（1）在可燃结构的顶棚内，不允许装设电容器、电气开关以及其他易燃易爆的用电器具。
如在顶棚内装设镇流器时，应射金属箱装置。
铁箱底与顶棚净距应不小于50mm，且应用石棉垫隔热，铁箱与可燃构架净距应不小于100mm，铁箱应于电气管路连成整体。
（2）在顶棚内布线时，应在顶棚外设置电源开关，以便必要时切断顶棚内所有电气线路的电源。
（3）金属线管适用范围——除对金属管有严重腐蚀者外，其他室内、外场所均可采用金属管布线。
（4）潮湿场所以及埋地的金属管布线，线管应采用镀锌水管或煤气钢管，管壁厚度不应小于0.5mm。
（5）用金属保护的交流线路，应将同一回路的各相导线穿在同一管内。
（6）管子所有连接点（包括接线盒、拉线盒、灯头盒、开关盒等）均应加跨接导线与管路焊接牢固，使管路成一电气整体。
其两端的电阻不应大于1Ω。
跨接导线镀锌铁线的最小截面应不小于6m㎡。
（7）金属管赔线，其固定点的距离一般不应大于以下尺寸：Ø13～20mm管径的管路，其间距为1.0m ；Ø25～32mm管径的管路，其间距为1.5m ；Ø40～50mm管径的管路，其间距为2.0m ；（8）难燃管适用范围：适用于室内场所，对有酸碱腐蚀及潮湿场所尤其适用。
（9）难燃管（槽）配线中的接线盒、拉线盒、开关盒等，应采用难燃塑料盒，不得采用金属盒代替。
（10）管子布线的导线，可采用塑料线或穿管专用的胶麻线等绝缘导线。
（11）穿管的导线总截面（包括外皮）应不超过管内截面的40%。
（12）同类照明的几个回路，可以穿于同一管内，但管内导线总数不应多于8根。
（13）管内不允许的导线接头，所有导线接头应装设接线盒连接。
（14）为保证钢管配线和难燃管配线的穿线方便，下列情况应装拉线盒或放大管径：①管子全长超过30m且无弯曲或有一个弯曲时；②管子全长超过20m且有两个弯曲时；③管子全长超过12m且有三个弯曲时。
（15）敷设难燃型可挠管，超过下列长度时，其中间应装设分线盒或放大管径：①管子全长超过20m，无弯曲时；②管子全长超过12m，只有一个弯曲时；③管子全长超过8m，有两个弯曲时；④管子全长超过5m，有三个弯曲时。
（16）金属管、难燃管配线的弯曲半径，明敷时不得小于管子直径的6倍；暗敷时不得小于管子直径的10倍。
（17）管路通过伸缩缝或沉降逢时，应加补偿装置。
（18）电器管路与水管接近或交叉敷设时，电气管路一般应敷设在热水管下面，相互间的径距不应小于0.2m。
（19）难燃型可挠管的连接及入接线盒均采用接头连接。
可挠管不允许在高层建筑中作竖向电源引线配管。
（20）屋内照明线路的用电设备（包括电灯、风扇、插座等），每一分路一般不超过25具，总容量不超过3000W。
（21）每一单相回路的负荷电流一般应不超过15A，并宜采用双极胶壳开关或自动开关控制和保护。
（22）照明开关应采用拉线开关或墙边开关，不得采用灯头开关（符合安全要求的台灯除外），拉线开关距地面高度为2～3m，墙边开关距地面高度一般为1.3～1.5m。
（23）插座容量与用电负荷相适应，每一插座只允许接用一个电具，并应有熔断器保护。
1kW及以上的用电设备，其插座前加装闸刀开关控制。
（24）插座安装高度一般为1.3～1.5m，如小于1.3m，导线直敷时应加防护板（管），但任何情况下，插座与地面距离不得小于0.15m。
（25）交流电气用具、管线的接地装置，首先应利用与大地有可靠连接的，没有燃烧及爆炸危险的各种金属结构管道和设备作为自然接地体（如给排水管、钢筋混凝土建筑物的基础），接地电阻不宜超过4Ω。
（26）人工接地体，水平敷设的可采用圆钢、扁钢，垂直敷设的可采用角钢、钢管和圆钢等。
一般接地体最小规格：圆钢直径大于8mm，扁钢截面大于48m㎡，其厚度大于4mm，角钢厚度大于4mm，钢管壁厚大于3.5mm，所有接地体均满足接地电阻的要求。
（27）禁止使用金属软管、保温管的金属网和低压照明网路导线外表的铝皮作接地线。
（28）电表的安装高度应方便装拆和抄表，并应考虑安全。
表箱底部对地面的垂直距离一般为1.7～1.9m。
第一小节照明电气工程1、施工工艺流程：剔槽→导线、母线敷设→绝缘电阻测试→配电箱安装→灯具安装→系统调试。
2、剔槽：剔槽是电气施工中的关键环节。
剔槽位置准确，深度按管线规格确定，不深剔、不漏凿。
3、电气配管：在室内抹灰结束后进行，配管线需安装独立的支架，不得利用吊顶的吊筋作支架，管线进箱合必须采用锁紧螺母，做到一管一孔，暗配管路必须保证保护层大于15mm，导管弯曲半径必须大于6倍d。
4、电缆桥架敷设：室内抹灰结束后，按照设计图纸要求，在墙上和电管井内从始端到终端弹好水平或垂直线，按照规范要求确定支架位置，先用钢质膨胀螺栓固定支架，然后安装桥架及附件，并连接好保护接地线。
桥架敷设完毕后，首先应认真核对电缆的规格和型号，画出排列图表，然后按顺序敷设，并挂好标志牌。
为避免交叉和绞拧，敷设时应放一根立即卡固一根。
电缆的弯曲半径必须符合规范要求≥10d。
本工程弱电系统电缆与电力电缆采用不同桥架敷设，施工方法基本相同。
5、管内穿线：首先应熟悉专业图纸，弄清穿线部位的管径导线规格型号、数量、颜色、防止错穿和漏穿事故发生。
配线前首先应检查导管，清除堵塞物，采用小型压缩机吹扫管路，然后穿钢丝引导。
施工时应认真保护好导线绝缘层，钢管管口应加橡胶护圈，导线在内不得有接头及打结，接头应放在接线盒内。
导线连接采用绝缘压接帽工艺，多股导线连接应先烫锡后再压接。
禁止使用绞接的方法。
6、绝缘电阻测试：在导线敷设完结后，采用500V兆欧表对每一回路的导线进行相间、线间、对地绝缘电阻测试，测试时摇表速度应保持120r/min左右，测试值应大于0.5兆欧。
测试结果应填写《绝缘电阻测试记录》。
7、灯具、插座、开关安装：本工程开关盒、插座盒与土建砌体施工同步进行预埋，在室内外装修完成后，进行接线和安装面板，灯具安装施工时应认真弹线定位，保证位置的准确性。
吊顶内嵌入的灯具，应与装修施工配合进行。
第二小节电气工程·1施工准备1）材料准备（1）镀锌钢管：、DN20、DN32。
（2）电线：BV—2.5mm2、BV—4mm2。
（3）开关：暗装单极开关、暗装双极开关、暗装三极开关。
（4）插座：双联二三极防水型、双联二三极安全型。
（5）灯具：筒灯、射灯、三管格珊荧光灯、壁灯。
（6）其它材料：管卡、86型接线盒、管箍、胀栓、绝缘胶布、防水胶布、钢丝等。
2）机具设备弯管器、切割机、钢锯、钢锯条、电线钳、剥线钳、螺丝刀、万用表、摇表、电锤、电钻。
·2管道敷设1）根据设计图加工支架、吊架、抱箍铁件以及各种盒、弯管。
2）弯管、支架、吊架预制加工：明管弯管半径不小于管内径的6倍，有一个弯时，不小于管外径的4倍。
3）测定盒及固定点位置（1)根据设计图首先测定盒出线口等的准确位置。
（2)根据测定的盒位置，把管路的垂直、水平走向弹出线来，按照安装标准规定的测定点间距的尺寸要求，通过计算确定支架、吊架的具体位置。
（3)固定点的距离应均匀，管卡与终端、转弯中点、电气器具或接线盒边间距为150-300mm。
（4)固定方法采用胀管、抱箍法。
4）管路敷设与连接（1)管路敷设：水平或垂直敷设明配管，允许偏差值,管路在2m 以内时，偏差为3mm，全长不应超过管子内径的1/2。
（2)检查管路是否畅通，内侧有无毛剌,钢管是否完整无损，管子不顺直应调直。
（3)走廊使用铁支架，将钢管固定在支架上。
（4)管路连接：采用卡扣管箍螺丝扣连接。
5）吊顶内管路敷设必须符合下列要求。
（1)顶板安装灯具配管时，应在顶板或地面弹线定位，办公室吊顶有格块线条，应按格块分均匀。
（2)办公室吊顶敷管时，格栅灯头盒距灯架小于1m，以便于检查维修。
·3管内穿线1）选择导线（1）本工程导线规格及为BV—2.5mm2、BV—4mm2。
（2）相、零、地的颜色加以区分，黄绿双色－地线，兰色－零线、红色-相线2）穿带线：带线受阻时，用两根钢线同时搅动，使两根钢线的端头相钩绞在一起，然后将带线拉出。
3）清扫管路：清除管路中的灰尘、泥水、杂物等。
4）放线与断线：（1）放线前对导线的规格，型号进行核对。
（2）放线时导线置于放线框架或放线车上。
（3）接线盒、开关盒、插座盒、灯头盒内导线的预留长度应为15cm（4）配电箱内导线的预留长度为配电箱体周长的1/2（5）共用导线在分支处,可以不剪断导线而直接穿过5）导线与带线的绑扎:按根数多少将导线与带线进行绑扎,绑扎处做成平滑锥型状便于穿线。
6）管内穿线（1）穿线前检查管内加装护口是否齐全,两人配合一拉一送。
（2）管路较长,转弯较多时,在管内吹入适量的滑石粉。
7）穿线时应注意下列问题:（1）同一交流回路的导线必须穿于同一管内；（2）不同回路不同电压的导线不得穿在同一管内；（3）同类照明的几个回路可以穿在同一管内,但管内的导线总数不超过8根。
8）穿入管内的导线不允许有接头、局部绝缘损坏及死弯,导线外径总截面不超过管内面积的40%9）导线连接（1）导线自缠绕5-7圈,用焊锡焊满,用像胶和绝缘胶布包缠（2）压线帽连接必须采用专用的压线钳10）线路检查及绝缘摇测:（1）检查导线接、焊、包是否符合施工验收规范及质量验评标准的规定。
（2）绝缘摇测使用摇表摇测线路,照明回路使用500V摇表、线、相、零、地摇测的绝缘电阻值不低于0.5MΩ(兆欧)。
插座线路采用1000V摇表,线、相、零、地摇测的绝缘电阻值不低于1MΩ(兆欧)。
报发包方、监理验收合格后把资料存档。
·4开关、插座安装·4.1施工工艺1）清理：轻轻将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。
2）导线连线：连线规定：同一场所的开关切断位置应一致，且操作灵活，接点接触可靠；灯具的相线应经开关控制。
不同回路插座安装在同一场所时，应有明显区别，且其插头与插座配套，均不能互相代用。
3）安装开关插座准备先将盒内甩出的导线留出维修长度，消除线芯，注意不要碰伤线芯。
将导线芯直接插入接线孔内，再用顶丝将其压紧。
注意线芯不得外露。
4）开关、插座安装（1）开关安装开关距地面的高度为1.4m，距门口为150mm；开关开锁处的门边；开关的面板要端正、严密并与墙面平；同一室内开关方向高度应一致；会议室成排安装的开关高度应一致，高低差不应大于2mm；（2）插座安装插座距地面高度为300mm；同一室内安装的插座高低差小于3mm；成排安装的插座高低小于2mm；地插座要安装保护盖板；插座内接线顺序按照：左零、右相、中间地的顺进行连接。
