【电脑版CAD快速看图】操作教程之测量距离(标注尺寸)与删除标注(四)
【电脑版CAD快速看图】操作教程之测量距离（标注尺寸）与删除标注（四）
注意： 1）测量功能是从2.0.0.9版本开始才有的，使用之前请先查看版本号；
2）两个功能都可以通过ESC按键或者鼠标右键取消；
3）在【CAD快速看图】中进行的标注自动保存在本地，下次打开仍旧存在。但是发送到其他的设备中是不能看到的。
一、测量距离（该功能只有在打开图纸以后才可以看到）
有四种标注方式
1、 对其、水平、竖直
同样以1和2点为测量对象，三种不同的标注方式得到的结果也不相同。
2、 测量面积
假如想测量某个图形的面积，依次点击其各个角点A->B->C->D->E（不要重合）。然后点击右键就可以得到结果了。
二、删除标记
点击，光标会变成红色，且会提示左键删除标注、右键取消。且只能删除用【CAD快速看图】标注的尺寸，图纸原有尺寸无法删除。

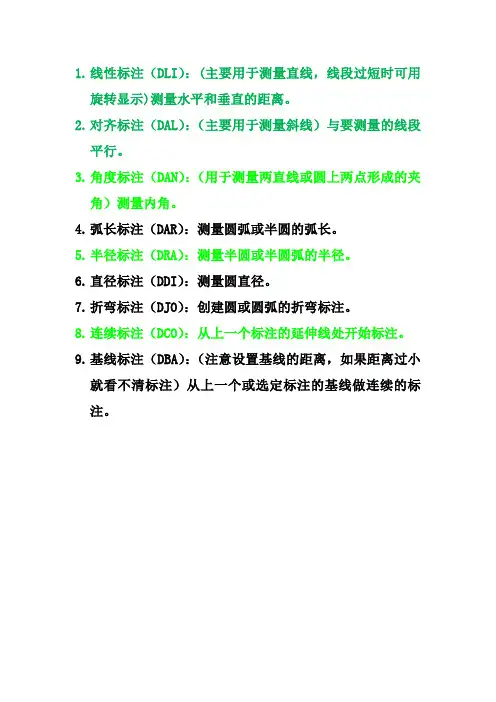

cad常用尺寸标注命令
1. 线性标注（DLI）：(主要用于测量直线，线段过短时可用旋转显示)测量水平和垂直的距离。
2. 对齐标注（DAL）：（主要用于测量斜线）与要测量的线段平行。
3. 角度标注（DAN）：（用于测量两直线或圆上两点形成的夹角）测量内角。
4. 弧长标注（DAR）：测量圆弧或半圆的弧长。
5. 半径标注（DRA）：测量半圆或半圆弧的半径。
6. 直径标注（DDI）：测量圆直径。
7. 折弯标注（DJO）：创建圆或圆弧的折弯标注。
8. 连续标注（DCO）：从上一个标注的延伸线处开始标注。
9. 基线标注（DBA）：（注意设置基线的距离，如果距离过小就看不清标注）从上一个或选定标注的基线做连续的标注。
CAD中的自动标注和尺寸调整的快捷键命令
CAD中的自动标注和尺寸调整的快捷键命令
在计算机辅助设计（CAD）软件中，自动标注和快速调整尺寸对于准确绘制和修改图纸非常重要。为了提高效率和便捷性，CAD软件通常提供了一系列快捷键命令，使用户能够快速地执行自动标注和尺寸调整操作。下文将介绍CAD中常用的自动标注和尺寸调整的快捷键命令。
1. 自动标注
在CAD中，自动标注可以根据已绘制的几何形状和尺寸信息，自动生成标注文本。以下是一些常用的自动标注快捷键命令：
· DIM：创建线性尺寸。选中两个需要标注尺寸的实体，并按下DIM键，即可自动生成尺寸标注。
· DIMALI：创建带注释的线性尺寸。选中两个需要标注尺寸的实体，并按下DIMALI键，即可生成带有额外注释的尺寸标注。
· DIMRADIUS：创建半径标注。选中圆弧、圆或孤立的圆心，并按下DIMRADIUS键，即可生成半径标注。
· DIMDIAMETER：创建直径标注。选中圆弧、圆或孤立的圆心，并按下DIMDIAMETER键，即可生成直径标注。
2. 尺寸调整
在CAD中，尺寸调整是指修改图形的尺寸以满足特定的要求。下面是一些常用的尺寸调整快捷键命令： · STRETCH：调整图形的大小和形状。选中需要调整的对象并按下STRETCH键，然后按照提示进行操作，即可改变对象的尺寸和形状。
· SCALE：按比例缩放对象。选中需要缩放的对象并按下SCALE键，然后按照提示进行操作，即可按比例缩放对象。
· STRETCHDIM：调整标注的位置和大小。选中需要调整的标注并按下STRETCHDIM键，然后按照提示进行操作，即可改变标注的位置和大小。
· DIMEDIT：编辑标注。选中需要编辑的标注并按下DIMEDIT键，然后按照提示进行操作，即可修改标注的文本、箭头样式等属性。
总结
CAD中的自动标注和尺寸调整的快捷键命令极大地简化了设计和修改过程，提高了工作效率。通过熟练掌握这些快捷键命令，用户可以快速地实现自动标注和尺寸调整，减少了繁琐的手动操作步骤。然而，在使用这些快捷键命令时，用户仍需谨慎操作，确保标注和尺寸的准确性和一致性。
CAD快速看图-编辑助手的基本操作
我们介绍一下CAD快速看图—编辑助手的操作与使用
首先我们先简单了解一下工作区和工具栏；
工具栏：
打开/保存/另存为/导出PDF/关闭
打开，即打开图纸，单击打开，单击打开文件，选择图纸所在的文件夹，选择需要打开的图纸；
注，在下拉列表中可以直接显示最近我们打开使用过的图纸，，如果存在直接单击图纸名称就可以快速打开，方便快捷。
保存，单击保存将修改的图纸保存起来；
另存为，如我们修改的图纸还需要保留原图情况，那可以单击另存为，输入新保存图纸的文件名，选择保存版本，选择保存位置，设置完成后单击保存。保存完成后，重新打开图纸，查看是否按要求保存，如保存，则关闭原图并是否保存修改，单击否，选项，这样此软件对原图纸的改动，不会再原图纸中保存。
导出PDF，是将修改图纸转换为PDF文件；单击导出PDF，弹出导出PDF对话框，在对话框里能实现页面尺寸，页面方向，导出范围，PDF内容颜色，pdf背景颜色，加粗，图层，保存位置，保存名称的设置，根据实际情况进行设置，设置完成后单击导出。
注：导出范围，全图/范围，单击，导出范围中的范围选项，单击后面选择范围按钮—框选需要导出的图纸范围，进行导出。
撤销/恢复，撤销和恢复前一项操作，可连续撤销，和连续恢复。
复制：可以复制图纸的文字和图形，单击复制，需要点选或框选要复制的模板图元，右键完成选择，已复制x图元，请选择要粘贴的位置。
粘贴，粘贴最后一次复制的图元，选择要粘贴的位置。
全图，功能是在工作区内显示全部图纸；
图层，与CAD快速看图的图层管理使用功能一致，图层全开/图层全关/保留选定图层/关闭选定图层；
四项功能，恢复初始：就是在咱们修改图层显示的时候，快捷的恢复到第一次打开图纸时所显示的图纸情况；
图层全开：就是图纸所有图层全部打开，显示在工作区；
图层全关：图纸所有图层全部关闭不显示在工作区内；
会员使用功能下次再介绍；
怎么样单独关闭某一图层呢？
单价图层前面的小灯泡图标，变灰色就是关闭，黄色就是打开，打开和关闭对应着在图纸中的显示与不显示。
CAD测量工具使用技巧
CAD测量工具使用技巧
CAD（计算机辅助设计）是一种应用广泛的软件，用于设计和制作各种产品和建筑图纸。在CAD中，测量是一个重要而常见的任务，因为它能够帮助我们准确地确定和记录物体的尺寸和位置。本文将介绍一些CAD测量工具的使用技巧，帮助你更高效地完成测量任务。
1. 直线测量工具：在CAD中，直线是最基本的图形之一。使用直线测量工具可以测量物体的长度和角度。选择工具后，点击起点和终点，即可测量出直线的长度。测量角度时，点击起点、顶点和终点，即可显示出角度的数值。
2. 圆形测量工具：测量物体直径或半径的工具。选择该工具后，点击物体上的两个点，即可测量出物体的直径。如果只点击一个点，工具将显示出物体的半径值。
3. 弧形测量工具：用于测量弧线的半径和长度。选择工具后，点击弧线的起点和终点，即可显示出弧线的半径或长度值。
4. 多边形测量工具：用于测量多边形的边长和角度。选择工具后，依次点击多边形的各个顶点，即可显示出多边形的边长和角度。
5. 曲线测量工具：测量曲线的长度和角度。选择工具后，点击曲线的起点和终点，即可显示出曲线的长度。若需测量曲线的角度，点击起点、曲线上的点和终点。 6. 整体测量工具：用于测量整个CAD图纸或部分区域的长度、面积和体积。选择工具后，依次点击图纸上的各个点，即可显示出选定区域的长度、面积或体积值。
7. 标尺工具：CAD中的标尺工具可以帮助我们快速准确地测量图纸上各部分的间距和尺寸。选择标尺工具后，在图纸上拖动鼠标，即可测量出两点之间的距离。
8. 参考线工具：有时我们需要在CAD图纸上绘制参考线以辅助测量任务。选择参考线工具，在图纸上拖动鼠标，即可绘制出参考线。
9. 测量单位设置：在进行测量任务之前，我们需要设置CAD的测量单位。在CAD软件的菜单栏中，选择"选项"或"设置"，进入单位设置界面，设置合适的单位（例如毫米、厘米或英寸），以确保测量结果的准确性。
如何在CAD中进行视图和尺寸的标注
如何在CAD中进行视图和尺寸的标注
在CAD设计中，视图和尺寸的标注对于传达设计意图和确保准确度非常重要。本文将介绍如何在CAD软件中进行视图和尺寸的标注，帮助您更有效地完成设计工作。
1. 创建视图：
在CAD软件中，首先需要创建设计对象的视图。选择适当的视图类型，如正视图、俯视图和剖视图等，以展示物体的不同角度和特征。通过命令行或工具栏中的相应图标，选择合适的视图选项，并确定视图的位置和大小。
2. 添加尺寸标注：
一旦视图创建完毕，就可以开始添加尺寸标注。选择尺寸标注工具，如“线性尺寸”、“半径尺寸”、“直径尺寸”等。点击设计对象的两个相关点或边界，软件将自动绘制尺寸线和标注文字。
3. 更改尺寸样式：
CAD软件通常提供了各种尺寸样式选项，如不同的箭头形状、文字样式和标注线类型等。根据设计要求，您可以在属性窗口或尺寸样式编辑器中选择适合的样式，并对其进行个性化设置。
4. 调整尺寸位置： 在标注过程中，标注文字的位置有时需要进行微调，以确保易读性和准确性。通过拖拽标注文字或相关点，或通过调整尺寸标注的属性，可以实现标注位置的调整。
5. 添加符号和注释：
除了基本的尺寸标注外，CAD软件还提供了各种符号和注释工具，用于进一步描述设计特征和要求。您可以添加符号，如直径符号、角度符号和平行符号等，以及注释，如设计规格、材料信息和装配要求等。
6. 标注尺寸链：
在复杂的设计中，可能需要标注一组相关尺寸，以确保设计的一致性。通过选择尺寸链工具，您可以按顺序选择需要标注的尺寸，软件将自动将它们连接，形成一组标注链。
7. 检查和修正错误：
完成标注后，及时进行检查，确保每个标注的准确性和逻辑性。实际上，在设计过程中应该经常进行标注的检查，以避免错误和混淆。
8. 更新标注：
在设计过程中，如果做出了修改或调整，必须相应地更新标注以反映新的设计变化。CAD软件通常提供了自动更新标注的选项，您可以选择手动更新或启用自动更新功能。

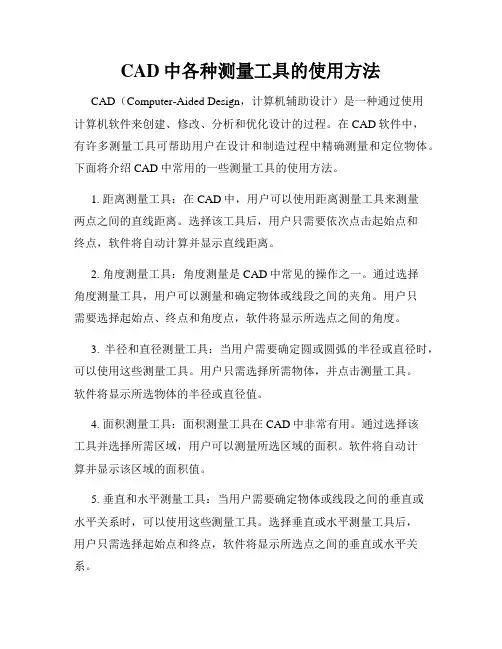

CAD中各种测量工具的使用方法
CAD中各种测量工具的使用方法
CAD（Computer-Aided Design，计算机辅助设计）是一种通过使用计算机软件来创建、修改、分析和优化设计的过程。在CAD软件中，有许多测量工具可帮助用户在设计和制造过程中精确测量和定位物体。下面将介绍CAD中常用的一些测量工具的使用方法。
1. 距离测量工具：在CAD中，用户可以使用距离测量工具来测量两点之间的直线距离。选择该工具后，用户只需要依次点击起始点和终点，软件将自动计算并显示直线距离。
2. 角度测量工具：角度测量是CAD中常见的操作之一。通过选择角度测量工具，用户可以测量和确定物体或线段之间的夹角。用户只需要选择起始点、终点和角度点，软件将显示所选点之间的角度。
3. 半径和直径测量工具：当用户需要确定圆或圆弧的半径或直径时，可以使用这些测量工具。用户只需选择所需物体，并点击测量工具。软件将显示所选物体的半径或直径值。
4. 面积测量工具：面积测量工具在CAD中非常有用。通过选择该工具并选择所需区域，用户可以测量所选区域的面积。软件将自动计算并显示该区域的面积值。
5. 垂直和水平测量工具：当用户需要确定物体或线段之间的垂直或水平关系时，可以使用这些测量工具。选择垂直或水平测量工具后，用户只需选择起始点和终点，软件将显示所选点之间的垂直或水平关系。 6. 倾斜角度测量工具：在CAD中，用户可以使用倾斜角度测量工具来测量物体或线段相对于水平或垂直方向的倾斜角度。选择该测量工具后，用户只需选择起始点和终点，软件将显示所选物体或线段与水平或垂直的倾斜角度。
7. 交点测量工具：当用户需要确定两条线段或多条线段的交点时，可以使用交点测量工具。选择该工具后，用户只需选择所需线段，软件将自动计算并显示交点的坐标。
以上介绍了CAD中常用的几种测量工具和它们的使用方法。在使用这些测量工具时，用户应注意选择正确的物体或线段，并按照软件提示进行操作。通过合理使用测量工具，用户可以精确地测量和定位物体，提高设计和制造的准确度和效率。希望这些测量工具的使用方法对CAD用户有所帮助！
cad中的图纸查看尺寸的方法步骤图
cad中的图纸查看尺寸的方法步骤图
大家知道cad中的图纸怎么查看尺寸吗?其实方法特别简单的，下面由店铺告诉大家cad中的图纸怎么查看尺寸，快跟我一起来学习吧。
cad中的图纸查看尺寸的方法
1、打开CAD;
2、在CAD命令行中输入CAD测量长度命令di，然后按回车键确认;
3、分别点取直线的两个端点，就会出现CAD直线的长度，命令行中会出现详细的信息。
效果图：
cad标注平面图尺寸的方法
打开我们的软件工具，CAD。
打开任意一个户型图，把原来的标注删除掉。
打开左边的工具栏，尺寸工具。选择一个逐点标注
对户型图选择一个墙体作标注，然后鼠标不要放开，连续点击其他墙体。
标注完后，按下空格，整条标注立刻出来了。放到合适的地方即可完成。
最后给上一个总的标注，就是合格标注了，是不是很快。
CAD操作步骤
CAD操作
操作要点：左手键盘、右手鼠标
一、CAD文件的打开、新建、保存、另存
A、双击找到的图形文件打开
B、快捷键Ctrl+N新建CAD文件
【Ctrl+N】——选择【.dwt】模板文件——【打开】
2、保存与另存
C、点击左上角的【保存】按钮或快捷键“Ctrl+S”
a、如果是双击打开的文件可以直接按Ctrl+S保存
b、如果是Ctrl+N新建的文件：
按“Ctrl+S”——选择保存位置——输入文件名——选择文件类型——保存
二、设置绘图环境
A.自定义右键功能（初次使用） 【工具】——【选项】——【用户系统配置】——【自定义右键单击】——【默认模式】选“重复上一命令”——【命令模式】选“确认”
B.修改十字光标大小
【工具】——【选项】——【显示】——十字光标大小，拖动滑块调整
C.设置图形界限
limits——回车——指定左下角点<0.0000,0.0000>——回车——指定右上角点<420.0000,297.0000>——回车——Z——回车——A——回车
三、设置图层
打开图层管理器（像一摞纸）设置图层
A、名称：给所设图层的命名
双击“图层n”——重命名为“标注”“轴线”等等 B、颜色：不同的图层设置不同的颜色
点击“带颜色的小框”——重选颜色
C、线型：主要用实线和细单点长划线
点击线型——【加载】——选择【细单点长划线】——【确定】——选择【细单点长划线】——确定
D、线宽：一般使用默认线宽
E、开：控制该图层是否在图纸上显示
F、冻结：冻结图层可以减少系统重新生成图形的计算时间
G、锁定：控制该图层是否可以被更改
CAD预设图层0，不能被删除、改名。
在需要用的图层上双击——状态变成“√”——【确定】
四、标注
A.文字标注
输入图纸上的一些文字内容
【格式】——【文字样式】——【新建】——输入【样式名】——【确定】——字体【仿宋】——【宽度比例】“0.7”——【应用】——【关闭】
CAD如何测量图形尺寸？CAD测量图形尺寸步骤
CAD如何测量图形尺寸？CAD测量图形尺寸步骤
在CAD设计过程中，经常会需要测量图纸中图形的尺寸，可是总有些新手设计师，不知道怎么用浩辰CAD测量图形尺寸。其实很简单，浩辰CAD软件的扩展工具中提供了便捷的快速测量命令，可以快速了解图形的相关尺寸。本文和小编一起来看看通过调用CAD快速测量命令来测量图形尺寸的具体操作步骤吧！
CAD测量图形尺寸步骤：
1、首先在浩辰CAD中打开图纸文件，然后执行RAPIDDIST命令，在图形中移动光标，将从光标沿 XY 轴方向搜索图形，快速显示相关图形间的间距和角度，可以迅速了解图形的相关尺寸。如下图所示：
2、如果图纸不是1:1绘制的，可以根据命令行提示输入S，点击回车键，调出【参数设置】对话框，在其中设置比例和单位转换等参数。如下图所示：
比例和单位转换通常只需要设置一个。如有特殊需要可以设置两个，这两个比例会相乘，比如上图中设置了比例为100:1，那么测量的尺寸就会缩小100倍。如下图所示：
3、如果想要将CAD测量的某个数据记录下来，可以根据命令行提示输入R，点击回车键，即可将当前数据记录在命令行，方便后续查看或将数据复制到其他文档进行应用。如下图所示：
以上CAD教程小编给大家分享了浩辰CAD软件中通过调用快速测量命令来测量图形尺寸的详细操作步骤，你学会了吗？
cad快速看图的使用教程详解
第 1 页 共 2 页 cad快速看图的使用教程详解
CAD快速看图可以查看DWG格式的图纸，包括天正图纸，但是好多童鞋都不大清楚怎么用，下面小编告诉大家cad快速看图怎么用，一起来学习吧。
cad快速看图的用法 在手机应用市场下载【CAD快速看图安装包，并安装到手机，安装后如图所示：
cad快速看图的用法步骤图1 点击图标，进入软件界面：
cad快速看图的用法步骤图2 开始查看DWG图纸，有两种查看方式。第一种，搜索手机上的图纸：
cad快速看图的用法步骤图3cad快速看图的用法步骤图4 第二种，打开本地图纸：
cad快速看图的用法步骤图5cad快速看图的用法步骤图6 【批注功能】打开图纸后，可在图纸上进行不同形式的批注：
cad快速看图的用法步骤图7 【批注功能】框选、圈选、隐藏和清除批注：
cad快速看图的用法步骤图8 【尺寸测量功能】可以测量图纸上任意两点间的长度：
cad快速看图的用法步骤图9 【照相功能】通过照片与图纸结合，实现形象进度管理：
cad快速看图的用法步骤图10 【图层功能】支持多图层选择：
cad快速看图的用法步骤图11 【布局功能】支持模型和布局自
第 2 页 共 2 页 由切换：
cad快速看图的用法步骤图12 其他功能：如点击新手攻略：
cad快速看图的用法步骤图13 可以学习如何将图纸传到手机和怎么看邮箱里的图纸等视频教程：
cad快速看图的用法步骤图14 看了cad快速看图怎么用的人还看了：
