CAD快速看图王教程之面积查询
CAD快速看图王教程之面积查询
在CAD软件中查询DWG图纸中某一区域的面积，可以使用CAD看图王中的面积测量功能，无论是在电脑端、手机端还是网页端均可操作，简单、方便、快速！
先说电脑吧，在电脑版CAD软件（CAD看图王电脑版）中打开图纸→进入扩展工具→选择测量面积功能→在界面上选取需要测量面积区域的各个顶点（需闭合）→测量区域的面积就显示在界面下方了，如下图所示：
如果电脑上没有安装CAD软件，那也不用着急，在浏览器上用网页版的CAD软件（CAD看图王网页版）照样可以测量图形的面积哦，操作如下：
在网页版的CAD软件（CAD看图王网页版）中打开图纸→左侧菜单栏下方选择面积测量功能→图纸界面上选择需要测量区域的各个顶点→面积就会显示在上方哦，如下图所示：
上面都是有电脑的情况下测量面积的方法，如果不方便使用电脑，手机上也是可以进行面积测量的哦，使用手机版的CAD软件（CAD看图王手机版）就可以呢，具体操作如下：
在手机CAD软件（CAD看图王手机版）中打开图纸→选择界面下方的测量→调用面积测量功能→在界面上选取需要测量区域的各个顶点→该区域的面积就显示在界面下方了，如下图所示：
文章来源：浩辰CAD官网CAD教程。

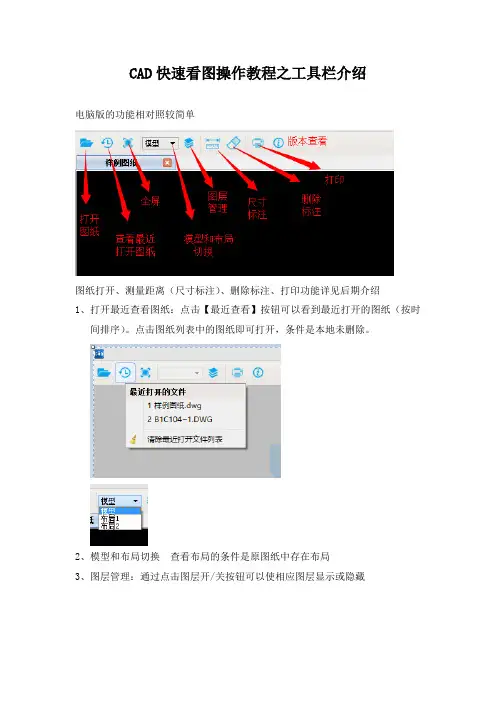

CAD看图操作教程之工具栏介绍
CAD快速看图操作教程之工具栏介绍
电脑版的功能相对照较简单
图纸打开、测量距离（尺寸标注）、删除标注、打印功能详见后期介绍
1、打开最近查看图纸：点击【最近查看】按钮可以看到最近打开的图纸（按时
间排序）。
点击图纸列表中的图纸即可打开，条件是本地未删除。
2、模型和布局切换查看布局的条件是原图纸中存在布局
3、图层管理：通过点击图层开/关按钮可以使相应图层显示或隐藏
4、查看版本号：点击最后一个功能按钮，会显示【CAD快速看图】的版本号。
附
带了手机版看图软件的二维码。
测量CAD面积和长度的几种简单方法
测量CAD图面积与长度的简单办法测量Cad图纸中的面积与长度的方法很多，以下是根据自己多年的使用经验，总结出来的几种比较简单实用的方法，大家可根据个人的习惯，总结出更适合自己的测量方法。
一、图形面积和周长最省事的方法：1.测量闭合图形面积和周长简单而准确方法：如果要测量的是一个闭合的图形，只需要用鼠标左键点一下待测量闭合图形的任意一点，然后回车，面积和周长就都计算并显示出来了。
2.测量连续线段图形面积和周长简单的方法：如果要测量的是一个非闭合的连续线段图形可按以下方法测量：1)在命令行输入LI并回车；2)用鼠标左键点击需要测量的连续线段；3)回车后即可看到刚刚测量的，连续线段图形的面积与周长。
二、测量简单图形面积和周长的方法：如果要测量的是一个非闭合也非连续线段的矩形，可按以下步骤进行测量：1)对象捕捉置于开的状态；2)用鼠标点击工具栏中的矩形选项或在命令行输入rec回车；3)用鼠标点击待测矩形的一个角点；4)用鼠标点击待测矩形的对角点；5)用鼠标点击待测矩形的任一点（选取矩形框）；6)在命令行输入LI并回车，面积和周长就都计算并显示出来了。
三、测量复杂图形面积的方法：1.方法一：1)用鼠标点击工具栏中的多段线选项或在命令行输入PL并回车；2)用鼠标逐个点击待测图形的一个每一个角点，至最后一个非闭合角点；3)在命令行输入C并回车，令图形闭合；4)用鼠标点击待测图形的任一点（选取该图形）；5)在命令行输入LI并回车，面积和周长就都计算并显示出来了。
2.方法二：1)用鼠标点击工具栏中的区域图标选项或在命令行输入AREA并回车；2)用鼠标逐个点击待测图形的一个每一个角点，至最后一个闭合角点；3)直接回车后即可计算并显示出已测图形的面积和周长。
3.方法三：1)用鼠标点击标题栏中的工具选项；2)在下拉菜单中选中查询---面积；3)用鼠标逐个点击待测图形的一个每一个角点，至最后一个闭合角点；4)直接回车后即可计算并显示出已测图形的面积和周长。
CAD计算面积所有方法
CAD计算面积所有方法汇总CAD中关于测量面积的操作方法“查询”工具栏:“工具”菜单:查询面积命令行:area指定第一个角点或[对象(O)/添加(A)/减(S)]: 指定点(1) 或输入选项第一角点计算由指定点定义的面积和周长。
所有点必须都在一个与当前用户坐标系(UCS) 的XY 平面平行的平面上。
指定下一个角点或按ENTER 键全选: 指定点(2)继续指定点定义多边形,然后按ENTER 键完成周长定义。
如果不闭合这个多边形,AutoCAD 在计算该面积时假设从最后一点到第一点绘制了一条直线。
计算周长时,AutoCAD 加上这条闭合直线的长度。
对象计算选定对象的面积和周长。
可以计算圆、椭圆、样条曲线、多段线、多边形、面域和实体的面积。
注意二维实体(使用SOLID 命令创建)不报告面积。
选择对象:如果选择开放的多段线,AutoCAD 在计算面积时假设从最后一点到第一点绘制了一条直线。
然而计算周长时,AutoCAD 忽略此直线。
计算面积和周长(或长度)时将使用宽多段线的中心线。
添加打开“加”模式后,继续定义新区域时应保持总面积平衡。
“加”选项计算各个定义区域和对象的面积、周长,也计算所有定义区域和对象的总面积。
可以使用“减”选项从总面积中减去指定面积。
指定第一个角点或[对象(O)/减(S)]: 指定点(1) 或输入选项第一角点计算由指定点定义的面积和周长。
所有点必须都在一个与当前UCS 的XY 平面平行的平面上。
指定下一个角点或按ENTER 键全选(“加”模式): 指定点(2)指定点来定义多边形(3)。
按ENTER 键后AutoCAD 开始计算其面积和周长。
并且,打开“加”模式后,AutoCAD 将返回所有由选定点或选定对象定义的区域的总面积。
如果不闭合这个多边形,AutoCAD 在计算该面积时假设从最后一点到第一点绘制了一条直线。
计算周长时,AutoCAD 将加上这条闭合直线的长度。
对象计算选定对象的面积和周长。
关于CAD快速看图部分功能操作讲解
图标，拍照并使用照片（文字标注则输入相应文字图6、图7），即可保存现场实际施工情况（图8~10）
图1
图2
图3
图4
图5
图6
图7
图8
图9
图10
LIVE AND LEARN
Thank you for walking with me
F、手机和电脑同步图纸标注：将现场照片标注共享至其他组员
1、完成上述所有现场取证后，点击手机端云盘图标（图1），点击同步标注（图2），设置标注对项目成员可见（图3）
导出表格。
Thank you for walking with me
LIVE AND LEARN
A、提取文字及表格：可用于编制招标清单时编写项目特征
1、首先打开图纸中设计说明中构造做法，如下图所示
2、右键菜单，点击提取文字，框选所需文字，复制提取文字，如下图所示
LIVE AND LEARN
3、提取表格方法同上
Thank you for walking with me
LIVE AND LEARN
一、基础功能 1、编辑助手。目前可以画直线、框选删除图元、修改文字、添加文字、复制图 元、一移、动基图础元功、能炸开图块、图层开关，查看内嵌的图片、表格、pdf，并且保存。
21、、编提辑取助文手字。。目提前可取以图画纸直上线、的框文选字删除、图数元字、、修改字文母字等、，添加方文便字复、复制制到图其元他、移地动方图元、 3、提炸开取图表块格、。图层提开取关图，查纸看中内的嵌表的图格片，、自表格动、生p成dfe，x并ce且l保。存。
LIVE AND LEARN
E、手机和电脑同步图纸标注：可将现场情况以照片的形式标注至图纸上
1、首先在快速看图新建项目并输入项目名称（图1）将图纸上传至文件夹内并同步至云盘（图2），输入组员CAD快速

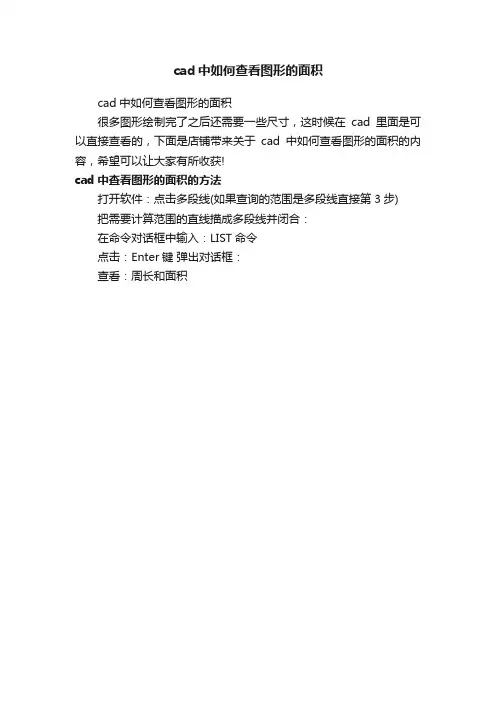

cad中如何查看图形的面积
cad中如何查看图形的面积
cad中如何查看图形的面积
很多图形绘制完了之后还需要一些尺寸，这时候在cad里面是可以直接查看的，下面是店铺带来关于cad中如何查看图形的面积的内容，希望可以让大家有所收获!
cad中查看图形的面积的方法
打开软件：点击多段线(如果查询的范围是多段线直接第3步)
把需要计算范围的直线描成多段线并闭合：
在命令对话框中输入：LIST长和面积
CAD中常用的测量快捷键
CAD中常用的测量快捷键在CAD（Computer-Aided Design，计算机辅助设计）软件中，测量是设计和绘图的重要环节之一。
准确测量对象的尺寸和距离对于CAD 设计师来说至关重要。
为了提高效率和便捷性，CAD软件通常提供了各种测量快捷键，帮助用户更快速、准确地进行测量操作。
本文将介绍CAD中常用的测量快捷键，并说明其具体功能和操作方法。
1. 距离测量快捷键：- D（Distance）：通过按下D键，然后按两次鼠标左键，在绘图区域依次点击两个点，即可显示出这两点之间的距离。
2. 面积测量快捷键：- A（Area）：按下A键，然后按两次鼠标左键，在绘图区域内绘制一个封闭的形状，即可显示出该形状的面积。
3. 角度测量快捷键：- AN（Angle）：通过按下AN键，在绘图区域内选择三个点，即可显示出这三个点所形成的角度。
4. 半径和直径测量快捷键：- R（Radius）：通过按下R键，在绘图区域内选择一个圆的边界点，即可显示出该圆的半径。
- DI（Diameter）：按下DI键，在绘图区域内选择一个圆的边界点，即可显示出该圆的直径。
5. 体积测量快捷键：- MASSPROP（Mass Properties）：按下MASSPROP键，然后选择一个或多个立体对象，即可显示出所选对象的总体积、质心、表面积等相关信息。
6. 线长测量快捷键：- LENGTHEN（Lengthen）：按下LENGTHEN键，然后选择一条线段，并输入所需的线段长度，即可对线段进行加长或缩短操作。
7. 圆弧测量快捷键：- ARC（Arc Distance）：按下ARC键，然后选择一个圆弧上的起点、端点和另一点，即可显示出该圆弧的弧长。
除了以上列举的几个常用测量快捷键外，不同的CAD软件可能还提供了其他测量相关的快捷键，可以根据具体使用的CAD软件版本来进行了解和操作。
总结：CAD中的测量功能是设计和绘图过程中必不可少的环节，使用快捷键可以极大地提高测量的效率和准确性。
cad统计面积有三个方法
统计面积有三个方法：1、用命令AA，按顺序点区域的每一个角点，最后可得面积。
缺点：不直观，是否漏点交点无法检查，无法精确测量弧形区域。
2、用命令PL沿地形外轮廓作一条封闭的PL线，选择该线，用LI命令可显示周长、面积及角点坐标等信息。
缺点：要求对PL线有较高的编辑能力（针对复杂弧形区域）。
3、用BO命令，调出边界创建对话框，对象类型选多线段，鼠标左键点击区域内部任意位置，可自动生成与地形轮廓吻合的封闭PL线，选择该线，用LI 命令即可。
缺点：要求原始图形必须是封闭的，且图元不能太多，否则不能成功。
请根据实际情况选用上述方法，然后将统计的所有区域面积累加求和就可以了。
CAD 计算面积的几种方法AutoCAD 中我们可以方便、准确地计算二维封闭图形的面积以及周长，但对于不同类别的图形计算方法也不尽相同。
1. 对于简单图形，如矩形、三角形。
只须执行命令AREA(可以是命令行输入或点击对应命令图标)，在命令提示“Specify first corner point or [Object/Add/Subtract]:”后，打开捕捉依次选取矩形或三角形各交点后回车，AutoCAD 将自动计算面积(Area)、周长(Perimeter)，并将结果列于命令行。
2. 对于简单图形，如圆或其它多段线(Polyline)、样条线 (Spline)组成的二维封闭图形。
执行命令 AREA，在命令提示“Specify first corner point or [Object/Add/Subtract]:”后，选择Object 选项，根据提示选择要计算的图形，AutoCAD 将自动计算面积、周长。
3. 对于由简单直线、圆弧组成的复杂封闭图形，不能直接执行 AREA 命令计算图形面积。
必须先使用 Boundary 命令(其使用方法依照下图对话框选择即刻，它同于剖面线填充的面域创建)，以要计算面积的图形创建一个面域(region)或多段线对象，再执行命令AREA，在命令提示“Specify first corner point or [Object/Add/Subtract]:”后，选择Object 选项，根据提示选择刚刚建立的面域图形，AutoCAD 将自动计算面积、周长。
CAD看图软件怎么测量面积？CAD测量功能使用教程
CAD看图软件怎么测量⾯积？CAD测量功能使⽤教程
功能是CAD绘图中常⽤的功能之⼀，那么你知道CAD看图软件中怎么进⾏尺⼨测量吗？浩⾠看图王电脑版中提供了诸多CAD测量功能，例如：距离测量、⾯积测量、坐标测量、⾓度测量、半径测量、弧长测量等等。
下⾯就和⼩编⼀起来了解⼀下浩⾠CAD看图王电脑版中CAD 测量功能的相关使⽤技巧吧！
CAD看图软件中测量功能使⽤技巧：
1、距离测量：选择需要测量距离的两个端点即可。
2、⾯积测量：选择需要测量⾯积的各个顶点，组成⼀个封闭的图形即可。
3、快速测量：选择快速测量后，⿏标放置在实体范围内就能测出相应的数据，如下图⿏标放置在矩形内部就显⽰出矩形的长宽。
4、坐标测量：点击需要测量坐标的点即可。
5、半径测量：点击需要测量半径的圆或圆弧即可。
6、⾓度测量：点击选择需要测量⾓度的两条边即可。
7、弧长测量：点击需要测量的圆弧即可。
8、圆⾯积测量：点击需要测量的圆即可。
9、测量记录：只要是在测量的过程中勾选了界⾯下⽅测量对话框右边的√，那么测量的结果都会保存下来，并可以将其导出Excel表格。
关于浩⾠CAD看图王电脑版中CAD测量功能的相关使⽤技巧就给⼤家介绍到这⾥了，各位⼩伙伴如果需要使⽤CAD看图软件进⾏⾯积，长度测量的话可以参考本篇教程来操作。
CAD快速看图基本操作
我们来讲一下CAD快速看图非会员的基本操作：首先，我们看一下操作页面：分为工作区，工具栏，模型/布局栏工作区：主要用于图纸显示及图纸标注；工具栏:工具栏的各个功能，是满足我们对图纸简单测量、修改、标注、注释等操作条件的。
第一项，打开，是打开我们想要看和使用的CAD图纸；第二项：最近打开，是能显示我们近期打开过的图纸，可以快速的找到，我们最近打开的图纸，这样省去了打卡，找需要的文件夹的情况，节省时间；第三项，快看云盘第四项，窗口，单击左键，下拉菜单，全图/窗口缩放：全图，是显示当前图纸中所有CAD 图纸。
窗口缩放，是显示我们框选范围内的图纸，具体操作，单击窗口——单击全图；单击窗口——单击窗口缩放——选择要放大的图纸的左上角点击鼠标左键不放，拖动鼠标到右下角，松开鼠标；第五项，图层管理，单击后弹出图层管理对话框，里面工具栏有：恢复初始/图层全开/图层全关（非会员使用功能）/关闭选定图层/保留选定图层（会员使用功能）/精简模式恢复初始：就是在咱们修改图层显示的时候，快捷的恢复到第一次打开图纸时所显示的图纸情况；图层全开：就是图纸所有图层全部打开，显示在工作区；图层全关：图纸所有图层全部关闭不显示在工作区内；会员使用功能下次再介绍；怎么样单独关闭某一图层呢？单价图层前面的小灯泡图标，变灰色就是关闭，黄色就是打开，打开和关闭对应着在图纸中的显示与不显示。
精简模式就是只显示图层管理对话框的工具栏部分，这个功能基本上我们不需要应用。
第六项第七项：撤销/恢复，撤销，是撤销上一次操作，可连续撤销；恢复，是恢复上一次操作，可连续恢复；第八项，会员；将会员才能使用的功能罗列在下拉菜单里面，具体如何操作，下次我们详细讲解。
第九项，测量，单击测量，弹出详细的测量工具条：对齐/线性/面积/矩形面积/坐标标注/设置标注比例黄色显示的为会员使用功能下次详细讲解；对齐：是测量图纸内斜长的距离，操作方法，单击一点，单击另一端一点，测量出尺寸后，拖动鼠标，放置测量尺寸位置，单击确认位置。
七招教你进行CAD数据查询
七招教你进行CAD数据查询在使用CAD进行设计的过程中，必然会遇上要对所绘对象进行必要的查询，了解该对象的特性。
查询的方法很多，下面向大家一一罗列。
1.通过左下角的坐标来查询数据。
这个方法非常不精确，而且只能看看坐标，在不需要精确定位的时候可以使用。
2.使用相应的命令来查询，命令id查询坐标，命令distance查距离，命令area查面积。
这些命令可以查询对象某些点的坐标，很准确，精确的程度就看设置到保留小数多少位。
3.使用list命令，使用list命令查询出来的内容很多，有句柄、当前空间、层、颜色、线型、线宽等，根据对象不同还有不同的内容，如圆还有中间点、半径、圆周、面积等。
4.使用标注，标注是CAD里面一个不可缺少的功能，同样也能数据查询。
通过标注，能直接查出来的数据只有：距离，角度，但是通过这两个数据结合一定的计算方法，就能将所有的数据都计算出来。
5.使用ZWCAD提供的计算器，只需要上面部分，看下图，上面有七个按钮，第四个就是查询点坐标，第五个按钮就是查询两点距离，第六个按钮是查询直线与水平线的角度。
第七个就是查两根线的交点的坐标的。
结果显示在下面输入框。
6.使用属性框查询。
选中对象，然后看属性框（可以使用ctrl+1调出），属性框里面显示了对象的很多特性，跟命令list列出来的基本一致，但是更直观，有些对象还更详细，例如填充，就比list显示出来的多了双向、累计面积等。
还有个技巧：要计算一些不规则的图形的面积或者累计面积，可以把要那些图形填充了，再选中所填的填充，就能在属性框里面查看面积或者累计面积，比使用命令area查询要有效率得多。
7.查询实体质量属性特性，CAD提供实体质量属性查询（Mass Properties，命令为massprop），可以方便查询实体面积、周长、包络框、最小点、最大点、质心、惯性矩、惯性积、回转半径等，须注意的是，对于曲线、多义线构造的闭合区域，应先用region命令将闭合区域面域化，再执行质量属性查询，才可查询实体的惯性矩、面积矩、实体的质心等属性。
