初三物理电功率专项综合练习题(含答案)
初三物理电功率专项综合练习题（含答案）
一、选择题
1．如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关S由闭合到断开，电路中（ ）
A. L1变亮，电压表示数变小
B. L1变暗，电流表示数变大
C. L2亮起来，电压表示数变大
D. L2亮起来，电流表示数变小
【答案】 D
【解析】【解答】解：开关S闭合时，电路为灯泡L1的简单电路，电压表测电源的电压，电流表测电路中的电流；当开关S断开时，灯泡L1和L2串联，灯泡L2亮起来，电压表测灯泡L1两端的电压，电流表测电路中的电流；因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变大，由I= 可知，电路中的电流变小，即电流表的示数变小，D符合题意；由U=IR可知，灯泡L1两端的电压变小，即电压表的示数变小，C不符合题意；因P=UI，且灯泡的亮暗取决于实际功率的大小，所以，灯泡L1的实际功率变小，灯泡L1变暗，A、B不符合题意。
故答案为：D。
【分析】结合电路图，理清开关处于不同状态时元件的连接方式及电表的测量对象，首先判断出电路中电阻的变化，根据欧姆定律I= 判断出电路中的电流的变化和灯泡L1两端的电压的变化，即电压表的示数的变化，根据P=UI可知灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小可知亮暗的变化.
2．小龙家上月初电能表示数为 ，电能表的部分参数及上月末的示数如图所示，表盘上“3200imp/（kW•h）”表示每消耗1kW•h的电能，指示灯闪烁3200次，下列选项正确的是（ ）
A. 小龙家上月消耗的电能为680kW•h
B. 小龙家同时使用的用电器总功率不可超过2200W
C. 指示灯闪烁的次数越多，电能表所在电路接入的用电器总功率越大
D. 断开其它用电器，只让阻值是100Ω的电热棒单独工作3min，指示灯闪烁64次，此时小龙家的实际电压是200V
【答案】D
【解析】【解答】解：
A、电能表的读数时，最后一位是小数，单位kW•h，小龙家上月消耗的电能为772.3kW•h﹣704.3kW•h=68kW•h，故A错；
B、小龙家同时使用的用电器最大总功率P=UI=220V×20A=4400W，故B错；
C、电能表指示灯闪烁的快慢反映了做功的快慢，而指示灯闪烁的次数多表示，电能表所在电路消耗的电能多，总功率不一定大，故C错；
D、电能表上的指示灯闪烁了64次消耗的电能： W= kW•h=0.02kW•h；
电热棒的电功率：P= = =0.4kW=400W．
由P= 得实际电压： U= = =200V，故D正确．
故选D．
【分析】（1）电能表的读数方法：①月末的减去月初的示数；②最后一位是小数；③单位kW•h；求出本月消耗的电能；（2）10（20）A，10A是指电能表的标定电流，20A是指电能表平时工作允许通过的最大电流，利用P=UI求小龙家同时使用的用电器最大总功率；（3）电能表指示灯闪烁的快慢反映了做功的快慢；（4）3200imp/（kW•h）表示每消耗1kW•h的电能，指示灯闪烁3200次，从而可求闪烁64次消耗的电能；根据公式P= 求出电热棒的电功率，再利用P= 求实际电压．
3．如图所示的电路中，a、b、c是三只电表（电压表或电流表），闭合开关S，标有“3V1.5W”的灯泡L1正常发光，标有“6V3W”的灯泡L2发光较暗。若不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）
A. 电表a为电流表，且示数为1A B. 电表b为电压表，且示数为3V
C. 电表c为电流表，且示数为0.25A D. 闭合开关S，电路消耗的总功率为2.25W
【答案】 D
【解析】【解答】由P＝UI可得，两灯泡正常发光时的电流分别为：I1
0.5A，I2 0.5A，由I 可得，灯泡L2的电阻：R2 12Ω；因灯泡L1正常发光，灯泡L2发光但较暗，所以，通过L1、L2的电流不相等，L1与L2应并联，则a一定是电流表，b是相当于导线的电流表，c是相当于开路的电压表，B不符合题意；此时电流表a测干路电流，电流表b测L2支路的电流，电压表c测电源的电压，因并联电路中各支路两端的电压相等，且灯泡L1正常发光，所以，电源的电压U＝U1＝3V，即电压表c的示数为3V，C不符合题意；此时通过R2的电流：I2′ 0.25A，因并联电路中干路电流等于各支路电流之和，以，干路电流表a的示数：I＝I1+I2′＝0.5A+0.25A＝0.75A，A不符合题意；电路消耗的总功率：P＝UI＝3V×0.75A＝2.25W，D符合题意。
故答案为：D
【分析】根据P=UI求出两灯泡正常发光时的电流，再根据欧姆定律I 求出灯泡L2的电阻，根据“灯泡L，正常发光，灯泡L2发光较暗”判断两灯泡的连接方式，进一步判断三电表的类型，根据串并联电路的电流特点和额定电压下灯泡正常发光得出电源的电压，根据欧姆定律求出通过R2的电流，根据并联电路的电流特点求出电路总电流，再根据P＝UI求出电路消耗的总功率.
4．如图所示是“探究电流通过导体时产生热量的多少与什么因素有关”的实验装置，两个透明容器中密闭这等量的空气，R1=R2=R3 ， 当开关S闭合后，下列说法正确的是（ ）
A. 该实验装置是探究电流通过电阻时产生的热量与电阻大小的关系 B. 通过电阻R1和R2的电流相等 C. 通电一段时间后，右边U形管内液面的高度差比左边小 D. 该实验装置是利用U形管中液体的热胀冷缩来反映电阻放出热量的多少的
【答案】C
【解析】【解答】解：A、装置中R2、R3并联后再与R1串联，通过R1的电流I1=I2+I3 ， 而I2=I3 ， 所以右边容器中通过R3的电流I3是左侧通过R1电流的一半，即是研究电流产生的热量与电流的关系，故A错误；
B、由图知，通过R1的电流I1=I2+I3 ， 而I2=I3 ， 所以通过电阻R1和R2的电流不相等，故B错；
C、左右两容器中的电阻相同，而通过电阻R1的电流大于R2的电流，通电时间相同，由Q=I2Rt可知，左边容器中的电阻产生的热量多，左边U形管内液面的高度差比右边U形管内液面的高度差大，故C正确；
D、电流产生的热量不能用眼睛直接观察，对密封容器中空气加热，引起U型管中液面变化，通过液面高度差的变化来反映，是利用容器内气体的热胀冷缩来反映电阻放出热量的多少，故D错误．
故选C．
【分析】A、电流产生的热量跟电流大小、电阻大小、通电时间有关，在通电时间和电阻相同时，是探究电流产生热量跟电流的关系；
B、根据串、并联电路的电流大小关系分析判断
C、通电时间相同、电阻相同，通过的电流不同，利用焦耳定律Q放=I2Rt分析判断；
D、电流通过导体产生热量的多少不能直接观察，但气体温度的变化可以通过U型管中液面高度差的变化来反映，体现的是转换思想．
5．下列说法中正确的是（ ）
A. 折射角一定小于入射角 B. 电能表是测量电功的仪表
C. 导体的横截面积越大，电阻越大 D. 声音不能传递能量
【答案】 B
【解析】【解答】解：A、题中没有说光在哪两种介质中传播，所以折射角和入射角的大小不能比较，A不符合题意。
B、电能表是测量电功的仪表，B符合题意。
C、在材料、长度和温度一定时，横截面积越大，电阻越小；没有前提条件，不能说导体电阻和横截面积的关系，C不符合题意。
D、声音可以传递能量，也可以传递信息，D不符合题意。
故答案为：B。
【分析】光从空气斜射入水或其他介质时，折射角小于入射角.
电能表是测量电功的仪表.
决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.（电阻与加在导体两端的电压和通过的电流无关）
声音可以传递能量，也可以传递信息.
6．将A、B两个灯泡，按图一、图二两种方式连接，已知RA=4Ω、RB=6Ω，电源电压相同，下面分析正确的是（ ）
A. 图一中A灯比B灯亮 B. 图二中A灯比B灯亮
C. 图一中A灯比图二中A灯亮 D. 图一中的总功率比图二中的总功率要大
【答案】B
【解析】【解答】A．图一中，两灯泡串联，串联电路中各处的电流相等，A灯泡的电阻较小，由 可知，A灯泡的实际功率较小，即A灯比B灯暗，A不符合题意；
B．图二中，两灯泡并联，并联电路中各支路两端的电压相等，根据 可知，A灯泡的电阻较小，其实际功率较大，A灯比B灯亮，B符合题意；
C．由于图一中两灯串联，A灯泡两端的电压小于电源电压，图二中两灯并联，A灯泡两端的电压等于电源的电压，根据 可知，图一中A灯泡的实际功率较小，灯泡较暗，即图一中A灯比图二中A灯暗，C不符合题意；
D．因串联电路中总电阻大于任何一个分电阻，并联电路中总电阻小于任何一个分电阻，即图一中的总电阻大于图二中的总电阻；
由 可知，图一中的总功率比图二中的总功率要小，D不符合题意。
故答案为：B。
【分析】根据P=UI=I2R=比较两灯泡的实际功率关系，实际功率大的灯泡较亮.
7．如图所示电路，电源电压为12V且保持不变。闭合开关S ， 当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V ， 在10s内定值电阻 产生的热量为 则下列结果正确的是
A. 电路中的最小电流为 B. 滑片P在中点时，9s内滑动变阻器R消耗的电能为60J
C. R先后两次消耗的电功率之比为 D. 先后两次消耗的电功率之比为
【答案】C
【解析】【解答】由电路图知道，定值电阻与滑动变阻器串联电压表测量滑动变阻器的电压；由串联电路起分压作用知道，滑片从中点到b端时，电压表示数增大了2V，即滑片P置于变阻器的b端时，电压表示数是4V+2V=6V；由Q=U2/Rt知道，定值电阻的阻值是：R1
=U12/Q1t=（12V−6V）2/60J×10s=6Ω；当滑片在b点时，滑动变阻器接入电路的阻值最大，则电路中的电流最小，此时I最小=U1/R1=12V−6V/6Ω=1A，A不符合题意；当滑片在中点时，电路中的电流是：I=U′1/R1=12V−4V/6Ω=4/3A，所以，9s内滑动变阻器R消耗的电能是：W=UIt=4V×4/3A×9s=48J，B不符合题意；由以上分析结合P=UI知道，R先后两次消耗的电功率之比是： ，C符合题意；同理知道，R1 先后两次消耗的电功率之比是： ，D不符合题意，
故答案为：C。
【分析】结合电路图，理清电路的连接方式及电表的测量对象，根据串联电路分压规律可知滑片从中点到b端时，电压表示数将增大，因此电压表示数增大了2V，再利用串联电路的特点、欧姆定律以及电功、功率计算公式进行计算即可.
8．一灯泡标有“3.8V”字样，额定功率模糊不清，某同学设计了如图甲所示的电路进行测量，电源电压恒为6V，电压表、电流表使用的量程分别为0～3V、0～0.6A，滑动变阻器的规格为“10Ω 1A”，他根据实验数据作出了电压表、电流表示数的U-I图像如图乙所示.则以下判断正确的是（ ）
初三物理电功率专项测试卷(含答案)

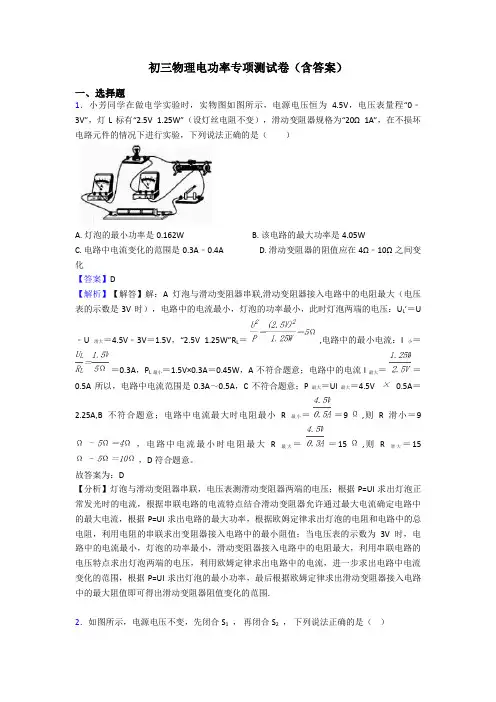

初三物理电功率专项测试卷（含答案）
一、选择题
1．小芳同学在做电学实验时，实物图如图所示，电源电压恒为4.5V，电压表量程“0﹣3V”，灯L标有“2.5V 1.25W”（设灯丝电阻不变），滑动变阻器规格为“20Ω 1A”，在不损坏电路元件的情况下进行实验，下列说法正确的是（ ）
A. 灯泡的最小功率是0.162W B. 该电路的最大功率是4.05W
C. 电路中电流变化的范围是0.3A﹣0.4A D. 滑动变阻器的阻值应在4Ω﹣10Ω之间变化
【答案】D
【解析】【解答】解：A灯泡与滑动变阻器串联,滑动变阻器接入电路中的电阻最大（电压表的示数是3V时），电路中的电流最小，灯泡的功率最小，此时灯泡两端的电压：UL′＝U﹣U滑大＝4.5V﹣3V＝1.5V，“2.5V 1.25W”RL＝ ,电路中的最小电流：I小＝
＝0.3A，PL最小＝1.5V×0.3A＝0.45W，A不符合题意；电路中的电流I最大＝ ＝0.5A所以，电路中电流范围是0.3A～0.5A，C不符合题意；P最大＝UI最大＝4.5V 0.5A＝2.25A,B不符合题意；电路中电流最大时电阻最小R最小＝ ＝9 ,则R滑小＝9
，电路中电流最小时电阻最大R最大＝ ＝15 ,则R滑大＝15
，D符合题意。
故答案为：D
【分析】灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压；根据P=UI求出灯泡正常发光时的电流，根据串联电路的电流特点结合滑动变阻器允许通过最大电流确定电路中的最大电流，根据P=UI求出电路的最大功率，根据欧姆定律求出灯泡的电阻和电路中的总电阻，利用电阻的串联求出变阻器接入电路中的最小阻值；当电压表的示数为3V时，电路中的电流最小，灯泡的功率最小，滑动变阻器接入电路中的电阻最大，利用串联电路的电压特点求出灯泡两端的电压，利用欧姆定律求出电路中的电流，进一步求出电路中电流变化的范围，根据P=UI求出灯泡的最小功率，最后根据欧姆定律求出滑动变阻器接入电路中的最大阻值即可得出滑动变阻器阻值变化的范围.
初三物理电功率专项综合练习题(含答案解析)
初三物理电功率专项综合练习题（含答案解析）
一、选择题
1．如图所示，两个透明容器中密闭着等量的空气，A、B两U形管内的液面相平，电阻丝的电阻R1=R2=R3。小明用图示装置进行实验，探究电流通过导体时产生的热量Q跟什么因素有关。下列说法正确的是（ ）
A. 此实验在探究电热Q与电阻R是否有关
B. 通过R1的电流和通过R2的电流大小相等
C. 电阻R1两端的电压和R2两端的电压相等
D. 通电后，A管的液面将会比B管的液面高
【答案】 D
【解析】【解答】由图知，R2与R3并联后再与R1串联，R1处于干路上，根据并联电路的电流特点知，通过R1的电流大于通过R2的电流，而R1=R2 ， 可见，该实验探究的是电热Q与电流是否有关，A、B均错误；又根据U=IR知，R1两端的电压大于R2两端的电压，C不符合题意；通电后，由于置于密闭空气中的电阻丝R1=R2 ， 而通过R1的电流大于通过R2的电流，由Q=I2Rt知，左容器中空气吸热较多，内能增大较多，温度较高，所以A管的液面将会比B管的液面高，D符合题意。
故答案为：D
【分析】探究热量与电流及电阻的关系，要求能正确分析电路，掌握串并联电路的特点，并灵活应用焦耳定律根据控制变量法（通过电阻的电流不同，比较相同通电时间内两支温度计示数变化情况，可探究电流产生的热量与电流是否有关）及转换法（探究影响电热的因素时，通过液体吸热的多少反应电阻丝产生的热量）分析解答.
2．如图所示，电源电压不变，先闭合S1 ， 再闭合S2 ， 下列说法正确的是（ ）
A. 电压表、电流表示数均变小 B. 电压表示数变大，电路总功率变大
C. 电压表示数不变，总电阻变小，电流表示数变大 D. 电压表与电流表示数的比值变大
【答案】B 【解析】【解答】A、C、由图可知，先闭合S1时，两电阻串联，电流表测量电路中的电流，电压表测R1两端的电压；根据串联电路的电压特点可知，其示数小于电源电压；
初三物理欧姆定律专项综合练习题(含答案)
初三物理欧姆定律专项综合练习题（含答案）
一、选择题
1．如图所示，电源电压保持不变，闭合开关，调节变阻器，各电表示数变化情况是（ ）
A. 滑片向右移动，甲表示数变小，乙表示数变大 B. 滑片向左移动，甲表示数变大，乙表示数变大
C. 滑片向左移动，甲表示数变大，乙表示数变小 D. 滑片向右移动，甲表示数变小，乙表示数不变
【答案】D
【解析】【解答】由实物图可知，电阻和滑动变阻器并联接入电路中，该电路为并联电路；电表乙并联在滑动变阻器两端，故乙为电压表，测量的是电源的电压，保持不变；电表甲串联在干路中，故甲为电流表，测量的是电源电压；
滑片向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；由于定值电阻两端的电压、电阻不变，故通过定值电阻的电流不变，根据并联电路的电流关系可知，干路中的电流减小，电流表示数减小，即甲表示数变小，乙表示数不变，D符合题意，A不符合题意；
滑片向左移动时，滑动变阻器接入电路的电阻变小，根据欧姆定律可知，通过滑动变阻器的电流增大；由于定值电阻两端的电压、电阻不变，故通过定值电阻的电流不变，根据并联电路的电流关系可知，干路中的电流增大，电流表示数增大，即甲表示数增大，乙表示数不变，BC不符合题意；
故答案为：D。
【分析】由图可知是并联电路，电压表测量电源电压，当电阻增大时，电流减小.
2．灯L1标有“6V 6W”字样，灯L2标有“12V 12W”字样，将L1、L2连成如图所示电路，闭合开关S，两灯都能发光，则（ ）
A. 灯L2比L1亮
B. 灯L1、L2实际电压之比为1：2
C. 若一电表示数突然减小，另两电表示数不变，则可能是灯L2灯丝断了
D. 若将灯L1、L2串联后接入电路，两灯都能发光，则实际功率之比为1：2 【答案】 D
【解析】【解答】解：由P=可知，灯泡电阻：R1===6Ω，R2===12Ω；
(物理)中考物理电功率专项综合练习题(含答案)
（物理）中考物理电功率专项综合练习题（含答案）
一、选择题
1．如图甲所示,电源电压保持不变,小灯泡上标有“4V"字样,电流表的量程为0~0．6A图乙是小灯泡的电流随其电压变化的图象。滑动变阻器R1的最大阻值为20Ω,定值电阻R2的阻值为10Ω．当闭合S和S2,断开S1,滑片移到中点时,小灯泡L恰好正常发光，则下列说法正确的是（ ）
A. 电源电压为5V
B. 闭合S和S2,断开S1,滑片移到中点时,用一个“4V0．5W的灯泡L’替换L,则将正常发光
C. 闭合S和S2,断开S1,当小灯泡的功率为0．8W时,滑动变阻器的阻值是17．5Ω
D. 闭合S和S1,断开S2,为保证电路安全,电阻R2的最大功率为8．1W
【答案】 C
【解析】【解答】A.根据乙图可知，小灯泡的额定电压为4V时电流为0.5A，那么电源电压为：U总=UL+U变=4V+0.5A××20Ω=9V，故A错误；
B.“4V 0.5W”灯泡电阻为：；原来灯泡的电阻；当闭合S和S2 ， 断开S1 ， 滑片移到中点时，变阻器的阻值不变，而灯泡电阻变大，那么它两端的电压肯定大于4V，因此它不能正常发光，故B错误；
C.当闭合S和S2 ， 断开S1 ， 根据乙图可知，当灯泡的功率为0.8W时，灯泡的电压为2V，电流为0.4A；那么变阻器的电压为：U变=U总-UL=9V-2V=7V，变阻器的电阻为： ， 故C正确；
D.闭合S和S1,断开S2 ， 变阻器和R2串联，当变阻器的阻值为0时，电流为： ， 而电流表的量程是0.6A，因此通过电阻R2的最大电流为0.6A；它的最大电功率为：P2=I22R2=（0.6A）2×10Ω=3.6W，故D错误。
故选C。
【分析】（1）根据乙图得到灯泡正常发光时电压和；当闭合S和S2 ， 断开S1 ， 滑片移到中点时，变阻器与灯泡串联，根据公式U总=UL+U变计算电源电压；
(物理)初三物理电功率解题技巧及练习题(含答案)

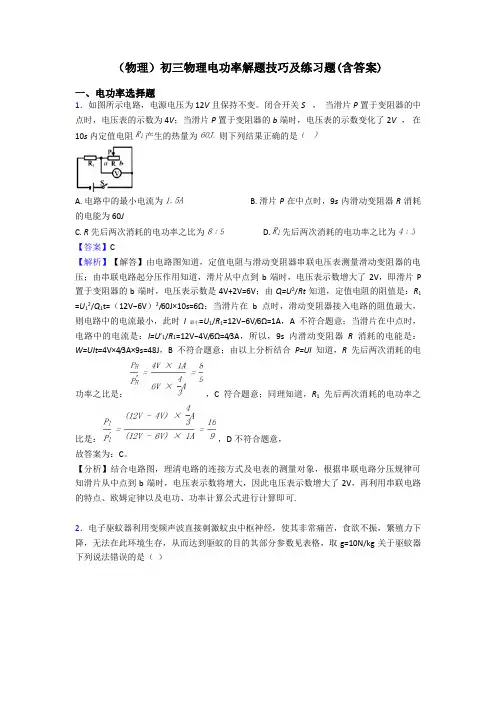

（物理）初三物理电功率解题技巧及练习题(含答案)
一、电功率选择题
1．如图所示电路，电源电压为12V且保持不变。闭合开关S ， 当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V ， 在10s内定值电阻 产生的热量为 则下列结果正确的是
A. 电路中的最小电流为 B. 滑片P在中点时，9s内滑动变阻器R消耗的电能为60J
C. R先后两次消耗的电功率之比为 D. 先后两次消耗的电功率之比为
【答案】C
【解析】【解答】由电路图知道，定值电阻与滑动变阻器串联电压表测量滑动变阻器的电压；由串联电路起分压作用知道，滑片从中点到b端时，电压表示数增大了2V，即滑片P置于变阻器的b端时，电压表示数是4V+2V=6V；由Q=U2/Rt知道，定值电阻的阻值是：R1
=U12/Q1t=（12V−6V）2/60J×10s=6Ω；当滑片在b点时，滑动变阻器接入电路的阻值最大，则电路中的电流最小，此时I最小=U1/R1=12V−6V/6Ω=1A，A不符合题意；当滑片在中点时，电路中的电流是：I=U′1/R1=12V−4V/6Ω=4/3A，所以，9s内滑动变阻器R消耗的电能是：W=UIt=4V×4/3A×9s=48J，B不符合题意；由以上分析结合P=UI知道，R先后两次消耗的电功率之比是： ，C符合题意；同理知道，R1 先后两次消耗的电功率之比是： ，D不符合题意，
故答案为：C。
【分析】结合电路图，理清电路的连接方式及电表的测量对象，根据串联电路分压规律可知滑片从中点到b端时，电压表示数将增大，因此电压表示数增大了2V，再利用串联电路的特点、欧姆定律以及电功、功率计算公式进行计算即可.
2．电子驱蚊器利用变频声波直接刺激蚊虫中枢神经，使其非常痛苦，食欲不振，繁殖力下降，无法在此环境生存，从而达到驱蚊的目的其部分参数见表格，取g=10N/kg关于驱蚊器下列说法错误的是（ ）
初三物理电功率专项测试卷(含答案) 2

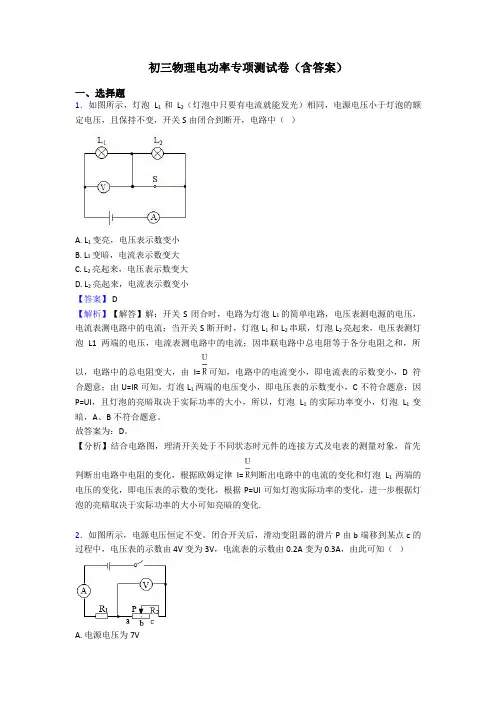

初三物理电功率专项测试卷（含答案）
一、选择题
1．如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关S由闭合到断开，电路中（ ）
A. L1变亮，电压表示数变小
B. L1变暗，电流表示数变大
C. L2亮起来，电压表示数变大
D. L2亮起来，电流表示数变小
【答案】 D
【解析】【解答】解：开关S闭合时，电路为灯泡L1的简单电路，电压表测电源的电压，电流表测电路中的电流；当开关S断开时，灯泡L1和L2串联，灯泡L2亮起来，电压表测灯泡L1两端的电压，电流表测电路中的电流；因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变大，由I= 可知，电路中的电流变小，即电流表的示数变小，D符合题意；由U=IR可知，灯泡L1两端的电压变小，即电压表的示数变小，C不符合题意；因P=UI，且灯泡的亮暗取决于实际功率的大小，所以，灯泡L1的实际功率变小，灯泡L1变暗，A、B不符合题意。
故答案为：D。
【分析】结合电路图，理清开关处于不同状态时元件的连接方式及电表的测量对象，首先判断出电路中电阻的变化，根据欧姆定律I= 判断出电路中的电流的变化和灯泡L1两端的电压的变化，即电压表的示数的变化，根据P=UI可知灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小可知亮暗的变化.
2．如图所示，电源电压恒定不变。闭合开关后，滑动变阻器的滑片P由b端移到某点c的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，由此可知（ ）
A. 电源电压为7V B. R1的阻值为20Ω
C. 电路消耗的最小功率为1.2W
D. 滑片P在b端时，10秒内R1产生的热量为12J
【答案】 C
【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。（1）由“闭合开关后，滑动变阻器的滑片P由B端移到某点C的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，”可知，R2两端电压为4V，ac两端电压Uac=3V，
初三物理欧姆定律专项综合练习题(含答案解析)
初三物理欧姆定律专项综合练习题（含答案解析）
一、选择题
1．地磅工作时，重物越重，电表的示数就越大。下列四幅电路图中， R′是滑动变阻器， R
是定值电阻。其中符合地磅工作原理的是（ ）
A. B.
C. D.
【答案】 B
【解析】【解答】A.当物重增大时，滑片向下运动，变阻器的阻值增大，电流表的示数变小，故A不合题意；
B.电阻R和变阻器R'串联，电压表测电阻R的电压；当物重增大时，滑片向下运动，变阻器阻值变小，它的电压变小；而总电压不变，因此电压表的示数变大，故B符合题意；
C.电流表将滑动变阻器短路，当物重增大时，电流表的示数不变，故C不合题意；
D.电压表串联在电路里，当物重增大时，电压表的示数几乎不变，故D不合题意。
故选B。
【分析】（1）当电压不变时，电阻越大，电流越小；
（2）在串联电路中，电压的分配与电阻成正比，即电阻越大，电压越大；
（3）当物重增大时，判断滑动变阻器的滑片的运动方向，进而得到其阻值的变化，接下来再判断电表的示数变化。
2．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（ ）
A. 电路中电流不超过
B. 两端电压不超过3V
C. 滑动变阻器连入电路的阻值在 范围内变化
D. 电路的总功率在 范围内变化
【答案】 D
【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。（1）当电压表的示数U2=3V时，电路中的电流，
Imin= = = =0.3A，
因串联电路中各处的电流相等，且R1允许通过的最大电流为0.5A，电流表的量程为0～0.6A，滑动变阻器允许通过的最大电流为1A，故最大电流为0.5A，A不符合题意；
初三物理电功率专项测试题(含答案)
初三物理电功率专项测试题（含答案）
一、选择题
1．下列家用电器中，正常工作一小时耗电接近1.2kW•h的是（ ）
A. 空调 B. 电冰箱 C. 电视机 D. 台灯
【答案】A
【解析】【解答】此用电器的功率为P= =1.2kW，四个选项中，电冰箱的功率约120W，电视机的功率约120W，台灯的功率约40W，故额定功率接近1.2kW的用电器是空调机．
故答案为：A．
【分析】根据功率的公式计算出此用电器的功率，再与选项中各用电器大约的功率比较，得出正确选项 .
2．图示电路中，电源为恒流源，能始终提供大小恒定的电流，R0为定值电阻，移动滑动变阻器R的滑片，则下列表示电压表示数U、电路总功率P随电流表示数I变化的关系图线中，可能正确的是（ ）
A. B. C.
D.
【答案】 C
【解析】【解答】解：由图R0与R并联，电压表测电源电压，电流表测R支路的电流．
若电源提供的电流恒定为I总 ，
AB、根据并联电路特点可知：
U=U0=I0R0=（I总﹣I）R0=﹣IR0+I总R0 ，
其中I总、R0为定值，由U=﹣R0I+I总R0 ， 可知U与I的图象为一次函数，且﹣R0＜0，故AB错误；
CD、由电功率的计算公式：
电路消耗总功率：P=UI总=（I总﹣I）R0×I总=﹣I总R0I+I总2R0 ，
其中I总、R0为定值，由P=﹣I总R0I+I总2R0 ， 可知P与I的图象为一次函数，﹣I总R0＜0，且I不能为0，P不会为0，故C正确，D错误．
故选C．
【分析】由图R0与R并联，电压表测电源电压，电流表测R支路的电流．
(物理)中考物理电功率专项综合练习题(含答案) 2
（物理）中考物理电功率专项综合练习题（含答案）
一、选择题
1．如图所示是“探究电流通过导体时产生热量的多少与什么因素有关”的实验装置，两个透明容器中密闭这等量的空气，R1=R2=R3 ， 当开关S闭合后，下列说法正确的是（ ）
A. 该实验装置是探究电流通过电阻时产生的热量与电阻大小的关系 B. 通过电阻R1和R2的电流相等
C. 通电一段时间后，右边U形管内液面的高度差比左边小 D. 该实验装置是利用U形管中液体的热胀冷缩来反映电阻放出热量的多少的
【答案】C
【解析】【解答】解：A、装置中R2、R3并联后再与R1串联，通过R1的电流I1=I2+I3 ， 而I2=I3 ， 所以右边容器中通过R3的电流I3是左侧通过R1电流的一半，即是研究电流产生的热量与电流的关系，故A错误；
B、由图知，通过R1的电流I1=I2+I3 ， 而I2=I3 ， 所以通过电阻R1和R2的电流不相等，故B错；
C、左右两容器中的电阻相同，而通过电阻R1的电流大于R2的电流，通电时间相同，由Q=I2Rt可知，左边容器中的电阻产生的热量多，左边U形管内液面的高度差比右边U形管内液面的高度差大，故C正确；
D、电流产生的热量不能用眼睛直接观察，对密封容器中空气加热，引起U型管中液面变化，通过液面高度差的变化来反映，是利用容器内气体的热胀冷缩来反映电阻放出热量的多少，故D错误．
故选C．
【分析】A、电流产生的热量跟电流大小、电阻大小、通电时间有关，在通电时间和电阻相同时，是探究电流产生热量跟电流的关系；
B、根据串、并联电路的电流大小关系分析判断
C、通电时间相同、电阻相同，通过的电流不同，利用焦耳定律Q放=I2Rt分析判断；
D、电流通过导体产生热量的多少不能直接观察，但气体温度的变化可以通过U型管中液面高度差的变化来反映，体现的是转换思想．
2．如图，电源电压恒为4.5V，Ⓐ的量程为“0～0.6A”，Ⓥ的量程为“0～3V“，灯泡上标有“2.5V
(物理)初中物理电功率专项综合练习卷(含答案)
（物理）初中物理电功率专项综合练习卷（含答案）
一、选择题
1．如图甲所示,电源电压保持不变,小灯泡上标有“4V"字样,电流表的量程为0~0．6A图乙是小灯泡的电流随其电压变化的图象。滑动变阻器R1的最大阻值为20Ω,定值电阻R2的阻值为10Ω．当闭合S和S2,断开S1,滑片移到中点时,小灯泡L恰好正常发光，则下列说法正确的是（ ）
A. 电源电压为5V
B. 闭合S和S2,断开S1,滑片移到中点时,用一个“4V0．5W的灯泡L’替换L,则将正常发光
C. 闭合S和S2,断开S1,当小灯泡的功率为0．8W时,滑动变阻器的阻值是17．5Ω
D. 闭合S和S1,断开S2,为保证电路安全,电阻R2的最大功率为8．1W
【答案】 C
【解析】【解答】A.根据乙图可知，小灯泡的额定电压为4V时电流为0.5A，那么电源电压为：U总=UL+U变=4V+0.5A××20Ω=9V，故A错误；
B.“4V 0.5W”灯泡电阻为：；原来灯泡的电阻；当闭合S和S2 ， 断开S1 ， 滑片移到中点时，变阻器的阻值不变，而灯泡电阻变大，那么它两端的电压肯定大于4V，因此它不能正常发光，故B错误；
C.当闭合S和S2 ， 断开S1 ， 根据乙图可知，当灯泡的功率为0.8W时，灯泡的电压为2V，电流为0.4A；那么变阻器的电压为：U变=U总-UL=9V-2V=7V，变阻器的电阻为： ， 故C正确；
D.闭合S和S1,断开S2 ， 变阻器和R2串联，当变阻器的阻值为0时，电流为： ， 而电流表的量程是0.6A，因此通过电阻R2的最大电流为0.6A；它的最大电功率为：P2=I22R2=（0.6A）2×10Ω=3.6W，故D错误。
故选C。
【分析】（1）根据乙图得到灯泡正常发光时电压和；当闭合S和S2 ， 断开S1 ， 滑片移到中点时，变阻器与灯泡串联，根据公式U总=UL+U变计算电源电压；
