初三物理欧姆定律专项综合练习题(含答案)
初三物理欧姆定律专项综合练习题（含答案） 一、选择题 1．在如图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R0的变化情况如图乙所示，下列说法正确的（ ）
A. 电阻R1的阻值为20Ω B. 滑片P移到b端时，R2两端的电压为6V C. 滑片P移到a端时，R1消耗的功率为0.2W D. 当滑片P移到中点时，通过R1的电流为0.3A 【答案】 D 【解析】【解答】图像是串联电路，根据乙图，当滑片在b端时，电压表示数最大为6V，则电源电压为6V，电压表测量R1的电压，R2两端电压为0，B不符合题意；当滑片在a端，电压表示数最小，此时电压表为2V，滑动变阻器分压4V，滑变电阻为最大，电阻为20Ω，根据U1:U2=R1:R2 ， R1的阻值为10Ω，A不符合题意；滑片P在a端时，R1分压最
小，为2V，此时R1的电功率为 ， C不符合题意；滑片P在中点时，电阻为10Ω，此时电路中的电流为 ， D符合题意。 故答案为：D. 【分析】结合电压和滑动变阻器变化的图像，分析在不同电阻时对应不同电压，利用欧姆定律可以计算电流的大小，根据电压和电阻计算电功率的大小。
2．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（ ）
A. 甲、乙两元件的电流与电压都成正比 B. 乙元件是一个定值电阻且阻值大小为10Ω C. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3A D. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W 【答案】 C 【解析】【解答】解： AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误； C、甲、乙并联在2V电源时，甲和乙电压都为2V， 由图象可知，I甲=0.1A，I乙=0.2A，故干路电流I=I甲+I乙=0.1A+0.2A=0.3A，故C正确； D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲
=4V，
所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W，故D错误． 故选C． 【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化； （2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流； （3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI计算甲的功率．
3．如图是一个油量表的示意图，滑动变阻器规格为“20 Ω 1 A”。闭合开关，当浮球最低时滑片P滑到a端，电流表示数为0.3 A，当浮球最高时，滑片P滑到b端，电流表示数为0.5 A。下列说法错误的是 （ ）
A. 电源电压为15 V B. 电阻R的阻值为30 Ω C. 电阻R最小功率为7.5W D. 在加满油后，1 min内电阻R产生的热量为450 J 【答案】C 【解析】【解答】根据 和电源电压不变的特点，利用电路的两种状态，可得关系式： ， 解得R为30Ω，代入得： 故电源电压为15 V，AB选项正确，但不符合题意； 电阻R最小功率时，即电流最小时的功率， ，C错误，符合题意； 在加满油后，滑片位于b端，电流最大，1 min内电阻R产生的热量为： ，D正确，但不符合题意。 【分析】，R与R′串联，电流表测电路中的电流；当滑片位于a端时，电阻R的功率最小，根据P=I2R求出其大小；在加满油后，滑片位于b端，根据Q=I2Rt求出1min内电阻R产生的热量. 4．如图所示的电路，电源电压U=12V保持不变，滑动变阻器R0标有“100Ω 1A”字样，灯泡L标有“6V 6W”字样（灯丝电阻不随温度而变化），电流表量程为0～0.6A，电压表量程为0～15V. 为了确保测量准确，要求电表的示数不小于其最大测量值的1/3，要使测量准确并确保电路安全，下列判断正确的是（ ）
A. 灯泡L消耗的最小功率是0.24W B. 正常发光时灯丝的电阻是12Ω C. 电路中电流的变化范围是0.11A～0.6A D. 滑动变阻器阻值的变化范围是14Ω～48Ω 【答案】A
【解析】【解答】灯泡灯丝的电阻P ，代入数据可得R＝6Ω，B不符合题意；考虑到电表示数要求，电流表的示数为I1＝ ＝0.2A时，电路中电流最小，灯泡L消耗的功率最小，这时P＝I2R＝（0.2A）2×6Ω＝0.24W，A符合题意；当灯泡正常发光时，电路中电流
最大，Imax＝ ＝1A，因电流表量程为0~0.6A，所以电路中电流的变化范围是0.2A～0.6A，C不符合题意；当电路中电流最小时，电路中总电阻为R1＝ ＝60Ω，这时滑动变阻器连入电路的阻值为R01＝R1－R＝60Ω－6Ω＝54Ω，当电路中电流最时大，电路中
的总电阻为R2＝ ＝20Ω，这时滑动变阻器连入电路的阻值为R02＝R2－R＝20Ω－6Ω＝14Ω，当滑动变阻器的阻值在14Ω～54Ω范围内变动时，电压表的示数符合要求，所以滑动变阻器的阻值变化范围为14Ω～54Ω，D不符合题意。 故答案为：A。 【分析】灯泡L与滑动变阻器R0串联，电压表测R0两端的电压，电流表测电路中的电流.
（1）根据P=UI=求出正常发光时灯丝的电阻； （2）根据欧姆定律求出灯泡正常发光时的电流，根据串联电路的电流特点结合电流表的量程、滑动变阻器允许通过的最大电流确定电路中的最大电流，此时滑动变阻器接入电路中的电阻最小，根据欧姆定律求出此时电路中的总电阻，利用电阻的串联求出滑动变阻器接入电路中的最小阻值；
（3）由题意可知，电表的示数不小于其最大测量值的 ， 据此求出电流表的最小示数，根据欧姆定律求出此时灯泡灯泡两端的电压，利用串联电路的电压特点求出滑动变阻器两端的电压，利用欧姆定律求出滑动变阻器接入电路中的最大阻值，再利用P=UI求出灯泡L消耗的最小功率.
5．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向b端移动，则在移动过程中（ ）
A. 电压表V的示数变小，电流表A1的示数变大 B. 电压表V的示数不变，电流表A2的示数变小 C. 电压表V的示数与电流表A1的示数的乘积变小 D. 电压表V的示数与电流表A1和A2
的示数差的比值不变
【答案】 C 【解析】【解答】A、由电路图知R1、R2并联，A1测量干路中的电流，A2测量R1中的电流，将滑动变阻器的滑片P向b端移动，滑动变阻器的阻值变大；因为R1、R2并联，支路两端的电压相等且等于电源电压，所以电压表的示数不变，A不符合题意；
B、由I= 知电流表A1的示数变小，电流表A2的示数不变，B不符合题意； C、由电源电压不变、电流表A1的示数变小、P=UI得P减小，C符合题意； D、电流表A1和A2的示数差即为R2中的电流，电压表V的示数与电流表A1和A2的示数差的比值即为R2的值，R2的阻值变小，D不符合题意。 故答案为：B。 【分析】A先判断电路的连接方式为并联，再根据并联电路电压的规律判断电压表的示数变化；B、根据欧姆定律判断电流表的示数变化；C、根据P=UI分析判断；D、根据R2的阻值变化判断。
6．如图所示的电路.电源电压保持不变.R1=10Ω.闭合开关S，滑动变阻器滑片P在最右端时.电流表的示散为0.25A；把滑片P移到中点时.电流表的示教为0.4A。则下列选项正确的是（ ） A. 滑片P在最右端时.通过R1、R2的电流之比为5：8 B. 滑片P在最右端时，R1、R2两端电压之比为3：1 C. 滑动变阻器的最大阻值为40Ω D. 电源电压为10V 【答案】 D 【解析】【解答】 闭合开关S，滑动变阻器滑片P在最右端时，定值电阻R1和变阻器R2
串联，
根据U总=I总R总得到：U总=0.25A×（10Ω+R2） ①；
当滑片P移到中点时，定值电阻R1和变阻器 R2串联， 根据U总=I总R总得到：U总=0.4A×（10Ω+ R2） ②； 解得：R2=30Ω，U总=10V，故C错误，D正确；
滑片P在最右端时 ，定值电阻R1和变阻器R2串联；因为串联电路各处电流都相等，所以通过R1、R2的电流之比为 1：1，故A错误； 串联电路中，电压与电阻成正比，那么 R1、R2两端电压之比 ：U1：U2=R1：R2=10Ω：30Ω=1：3，故B错误。 故选D。
【分析】 （1）闭合开关S，滑动变阻器滑片P在最右端时，定值电阻R1和变阻器R2串联；当滑片P移到中点时，定值电阻R1和变阻器 R2串联；根据U总=I总R总列出方程组，然后计算得到变阻器的最大阻值和电源电压； （2）串联电路中各处电流都相等； （3）串联电路中，电压与电阻成正比。
7．某同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。在实验中不拆改电路的情况下，能够测量出未知电阻Rx阻值的电路是（ ） A. 只有 B. 只有 C. 只有 D. 都可以 【答案】 D 【解析】【解答】解：由图知， ①只闭合S1时，电路是只有R0的基本电路，电流表测量通过R0的电流I0；再闭合S2 ， 两只电阻并联，电流表测量干路电流I，根据电源电压不变列式I0R0=（I-I0）Rx可求出Rx的阻值，故能测出Rx阻值； ②只闭合S2时，两电阻串联，电流表测电路中电流I1；两开关都闭合时只有R0接入电路中，电流表测此时电路中电流I0 ， 根据电源电压不变列式I1（R0+Rx）=I0R0可求出Rx的阻值，故能测出Rx阻值； ③闭合开关S、S2 ， 两只电阻串联，电压表测量电源电压为U；闭合S，断开S2 ， 闭合
S1 ， 电压表测量电阻R0两端电压U0 ， 根据电路电流相等列式 = 可求出Rx的阻值，故能测出Rx阻值； ④闭合开关S，S1接1，两只电阻串联，电压表测量R0两端电压为U0；S1接2，电压表测
量Rx两端电压为Ux ， 根据电路电流相等列式 = 可求出Rx的阻值，故能测出Rx阻值。 故答案为：D。 【分析】缺少电流表测电阻的问题，要用到数学的推理思维，常以电流处处相等为突破口，利用已知阻值的R0和开关的控制，推导出通过RX中的电流；如果缺少电压表测电阻，也常以各支路电压相等为突破口.
8．在如图所示的电路中，电源电压保持不变，开关S1、S2均闭合，电路正常工作。当开关S2由闭合到断开时，电路中（ ）
A. 电压表V的示数变小 B. 电流表A1的示数变大 C. 电压表V的示数与电流表A的示数的比值变大 D. 电压表V的示数与电流表A的示数
中考物理欧姆定律测试题(含答案)
中考物理欧姆定律测试题（含答案）一、选择题1．如图所示，电源电压恒为3V，灯泡L标有“3V 1.5W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为30Ω，电压表量程“0﹣3V”，电流表量程为“0﹣0.6A”。
在电路安全的情况下，下列判断正确的是（）A. 灯泡L正常发光时的电阻为10ΩB. 只闭合开关S，滑动变阻器的取值范围只能是0﹣10ΩC. 只闭合开关S，该电路的最大功率是2.5WD. 将滑片P移到R的最左端，闭合开关S、S1，电流表示数为0.6A【答案】D【解析】【解答】A、根据可得，灯泡正常发光时的电阻：，A不符合题意；B、C、只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流；当滑片位于左端时，此时电压表的示数为零，灯泡两端的电压等于电源电压3V，通过灯泡的电流，即最大电流为：，电路的最大功率为灯泡的额定功率0.5W，C不符合题意；当变阻器接入电路中的阻值变大时，电流变小，电压表示数增大，但不会超过电源电压3V，两电表都是安全的，所以，滑动变阻器的取值范围是0～30Ω，B不符合题意；D、将滑片P移到R的最左端，闭合开关S、S1，滑动变阻器R的最大阻值与灯泡L并联，两端电压都为电源电压3V，电流表测干路中的电流。
灯正常工作，通过小灯泡的电流为0.5A；通过滑动变阻器的电流：；故干路电流，即电流表的示数：，D符合题意；故答案为：D。
【分析】根据P=UI=求出灯泡正常发光时的电阻；只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流，根据欧姆定律求出滑动变阻器接入电路中的电阻为零时电路中的电流，然后与电流表的量程相比较判断出灯泡可以正常发光，根据P=UI可求最大功率；当电压表的示数最大时，滑动变阻器接入电路中的电阻最大，根据串联电路的电压特点求出灯泡两端的电压，根据电源电压为3V变阻器接入电路中的最大阻值，然后得出滑动变阻器的取值范围；将滑片P移到R的最左端，闭合开关S、S1，滑动变阻器R与灯泡L并联，电压表测导线两端的电压，电流表测干路中的电流，由欧姆定律可求电流.2．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（）A. 电路中电流不超过B. 两端电压不超过3VC. 滑动变阻器连入电路的阻值在范围内变化D. 电路的总功率在范围内变化【答案】 D【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
初三物理欧姆定律测试卷(带答案)
初三物理欧姆定律测试卷(带答案) 一、选择题（共18道总分36分）1、按右图的电路进行实验，当闭合电键后发现电流表指针不动，电压表读数正常，则可能出现的情况是（）A.安培表坏了，电流无通路B.电源的正、负极接反了C.灯泡的灯丝断了，或连接电流表的两根接线碰线了D.电流表的量程选得不合适2、在如图1所示的电路中，电源电压保持不变。
闭合开关S后，电路正常工作。
过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是A．可能是灯L断路B．可能是电阻R断路C．一定是灯L短路D．一定是电阻R短路3、对于"探究电流跟电阻的关系"和"伏安法测量定值电阻"的这两个实验，下列说法不正确的是A．它们都是采用控制变量的研究方法B．它们的滑动变阻器在实验电路中的作用是不同的C．前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D．后者多次测量的目的是取电阻的平均值，减小误差4、如图所示,电源电压保持不变,R1=3R2;S闭合,S1断开时,电流表的示数为I1,S、S1都闭合时,电流表的示数为I2,I1与I2之比是()A.1∶3B.1∶4C.3∶4D.4∶35、如图所示，电源电压不变，当开关S闭合时，电流表的示数为0.8A．开关S断开后，电流表的示数改变了0.5A．则R1与R2的阻值之比为（）A．13：5 B．3：5 C．5：3 D．5：136、如图所示的电路图，开关S闭合后，以下说法正确的是A．滑片P向左移动，电压表V2的示数变小B．滑片P向左移动，电压表V1与V2的示数之差变大C．滑片P向右移动，电压表V2与电流表A的示数之比不变D．滑片P向右移动，电压表V1与电流表A的示数乘积变大7、关于电流、电压和电阻，下列说法正确的是：（）A．只要将导体连入电路，电路中就有电流B．导体中通过的电流越大，它的电阻越小C．有电流通过的灯泡，其两端一定有电压D．导体两端电压越大，它的电阻越大8、图2中，能正确描述电阻一定时，电流随电压变化的图像是9、如图所示电路，电源电压保持不变，闭合开关S，滑动变阻器滑片P向右移动．下列有关这一过程的分析错误的是()A．由于电路的总电阻增加，因而电流表的示数减小B．由于电路中电流减小，根据U2=IR2计算得出，电压表V2的示数减小C．串联电路中，由于R2变大，R2的分压变大，因而电压表V2示数增大D．由于电路中电流减小，根据U1=IR1计算得出，R1两端电压减小，而电源的电压是恒定的；再根据U2=U-U1知，电压表V2的示数变大10、在一段电阻不变的导体两端加20V电压时，通过的电流为1A；现在把该导体两端的电压变为5V，则此时通过该导体的电流和它的电阻分别为（）A．0.25A、20ΩB．1A、20ΩC．0.4A、10ΩD．1A、10Ω11、如图所示,设电源电压保持不变,R0=10 Ω。

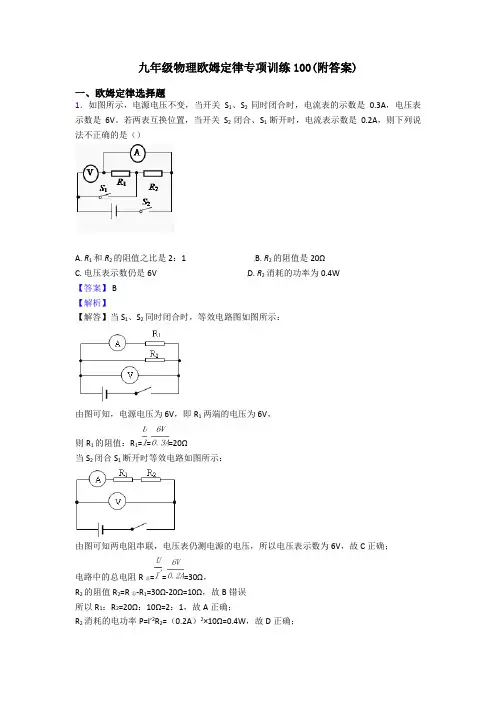

九年级物理欧姆定律专项训练100(附答案)
九年级物理欧姆定律专项训练100(附答案)一、欧姆定律选择题1．如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表示数是6V。
若两表互换位置，当开关S2闭合、S1断开时，电流表示数是0.2A，则下列说法不正确的是（）A. R1和R2的阻值之比是2：1B. R2的阻值是20ΩC. 电压表示数仍是6VD. R2消耗的功率为0.4W【答案】 B【解析】【解答】当S1、S2同时闭合时，等效电路图如图所示：由图可知，电源电压为6V，即R1两端的电压为6V，则R1的阻值：R1===20Ω当S2闭合S1断开时等效电路如图所示：由图可知两电阻串联，电压表仍测电源的电压，所以电压表示数为6V，故C正确；电路中的总电阻R总===30Ω，R2的阻值R2=R总-R1=30Ω-20Ω=10Ω，故B错误所以R1：R2=20Ω：10Ω=2：1，故A正确；R2消耗的电功率P=I′2R2=（0.2A）2×10Ω=0.4W，故D正确；故选B．【分析】先画出等效电路图；当S1、S2同时闭合时，两电阻并联，电压表测量电源两端的电压，电流表测量通过R1的电流；由欧姆定律可得出R1的阻值；两表位置互换，当S2闭合S1断开时，两表串联，电压表测量的仍为电源电压，电流表测电路中的总电流；则由欧姆定律可得出电路中的总电阻，由串联电路的规律可得出R2的阻值；由P=I2R可求R2消耗的功率．2．如图甲所示，粗细均匀的电阻丝AB通过滑片连入电路（电阻丝的阻值不随温度变化），小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U图象关系如图乙所示．则下列计算结果正确的是（）A. 电源电压为9VB. 小灯泡的额定功率为3WC. 电阻丝AB的最大阻值为6ΩD. 滑片P在A、B两端时小灯泡的电功率之比为1：8【答案】D【解析】【解答】解：（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，由图乙可知，通过灯泡的电流为1A，灯泡两端的电压为6V，即电源的电压U=6V，故A错误；灯泡的额定功率P L=U L I L=6V×1A=6W，故B错误；（2）当滑片P在最左端A时，电阻丝AB 完全接入电路中，电路中的电流最小，由图乙可知，通过小灯泡的电流为I=0.5A，灯泡两端电压U L′=1.5V，因串联电路中总电压等于各分电压之和，所以，电阻丝AB两端电压：U AB=U﹣U L′=6V﹣1.5V=4.5V，因串联电路中各处的电流相等，所以，由I= 可得，电阻丝AB的阻值：R AB= = =9Ω，故C错误，灯泡的电功率：P L′=U L′I=1.5V×0.5A=0.75W，则滑片P在A、B两端时小灯泡的电功率之比：P L′：P L=0.75W：6W=1：8，故D正确．故选D．【分析】（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，根据图乙可知通过灯泡的电流以及两端的电压即为电源的电压，根据P=UI求出灯泡的额定功率；（2）滑片P在最左端A时，电阻丝AB完全接入电路中，电路中的电流最小，根据图乙读出灯泡两端的电压和通过的电流，根据串联电路的电压特点求出AB两端的电压，根据串联电路的电流特点和欧姆定律求出电阻丝AB的阻值，根据P=UI求出灯泡的电功率，然后得出滑片P在A、B两端时小灯泡的电功率之比．3．小华设计了一种输液提示器，能在护士站观察到药液量的变化。
初三物理欧姆定律题20套(带答案)及解析
初三物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．生活处处有物理，下列说法错误的是（）A. 用筷子夹取食物时，利用了摩擦力B. 公交车内的破窗锤是通过增大受力面积的方法来减小压强C. 打开醋瓶能闻到酸味说明分子做无规则运动D. 驾驶员在驾驶车辆时需系上安全带是防止惯性带来的伤害【答案】 B【解析】【解答】A、筷子能夹住食物放入嘴里而不掉下来，主要是靠筷子和食物之间存在摩擦力，该选项说法正确；B、公交车内的破窗锤是通过减小受力面积的方法来增大压强，该选项说法错误；C、打开醋瓶能迅速闻到醋的酸味，是扩散现象，说明了分子在运动，该选项说法正确；D、当汽车突然刹车时，驾驶员和坐在前排的乘客由于惯性仍保持原来的向前运动的状态，容易撞上前挡风玻璃，从而造成伤害，故必须系好安全带．该选项说法正确；故选B．【分析】A、两个互相接触的物体，当它们做相对运动时，在接触面上会产生一种阻碍相对运动的力，这种力就叫摩擦力；B、增大压强的方法：在压力一定时，减小受力面积来增大压强．在受力面积一定时，增大压力来增大压强；C、物质是由分子组成的，组成物质的分子永不停息地做无规则运动；D、一切物体都有保持原有运动状态不变的性质，这就是惯性．系安全带可以在很大程度上防止车辆因紧急刹车时，人由于惯性向前倾可能造成的伤害．2．如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A. 电源电压为8VB. R1的阻值为20ΩC. 电路前后电流之比为1：3D. 电路总功率变化了1.2W【答案】 D【解析】【解答】解：（1）由电路图可知，R1与R2串联，电压表测滑动变阻器R2两端的电压，因串联电路中总电阻等于各分电阻之和，所以，当滑片在B处时，电路中的电流：I1＝，则滑动变阻器两端的电压：U2＝I1×R2＝ ×R2＝4V﹣﹣﹣﹣﹣﹣﹣①由图知，当滑片P置于滑动变阻器R2的中点时，滑动变阻器的电阻减小，由串联分压的规律可知，电压表的示数减小，即此时滑动变阻器两端电压为U2＝4V﹣1V＝3V，同理可得，此时滑动变阻器两端的电压：U2′＝ × ＝3V﹣﹣﹣﹣﹣﹣﹣﹣﹣②用①式比②式可得：＝，解得：R2＝2R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③将③代入①式可得：＝4V，解得：U＝6V，A不符合题意；（2）当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻两端的电压为U1＝6V﹣4V＝2V，此时定值电阻R1的功率为0.8W，即；P1＝＝＝0.8W，解得：R1＝5Ω，则R2＝2R1＝2×5Ω＝10Ω，B不符合题意；（3）电路前后电流之比为I1：I2＝：＝：＝，C不符合题意；（4）电路总功率变化了：△P＝P2总﹣P1总＝﹣＝﹣＝1.2W，D符合题意。

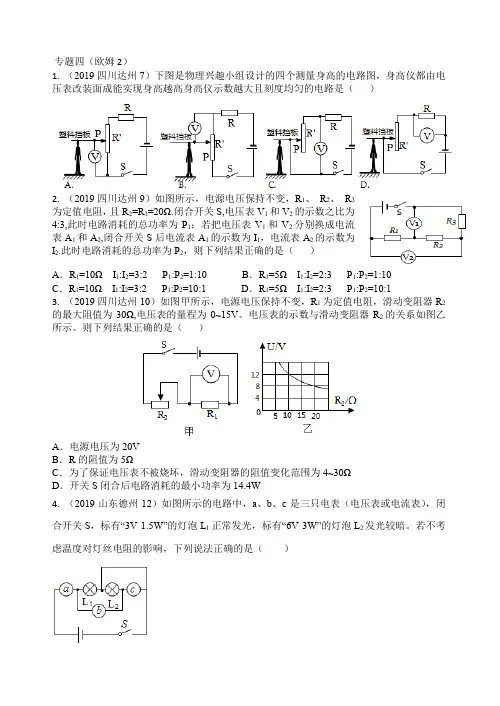

9年级物理(苏科版)欧姆定律专项练习2(含答案)
专题四（欧姆2）1.（2019四川达州7）下图是物理兴趣小组设计的四个测量身高的电路图，身高仪都由电压表改装面成能实现身高越高身高仪示数越大且刻度均匀的电路是（）2.（2019四川达州9）如图所示，电源电压保持不变，R 1、R2、R3为定值电阻，且R2=R3=20Ω.闭合开关S,电压表V1和V2的示数之比为4:3,此时电路消耗的总功率为P1；若把电压表V1和V2分别换成电流表A1和A2,闭合开关S后电流表A1的示数为I1，电流表A2的示数为I2.此时电路消耗的总功率为P2，则下列结果正确的是（）A．R1=10Ω I1:I2=3:2 P1:P2=1:10 B．R1=5Ω I1:I2=2:3 P1:P2=1:10C．R1=10Ω I1:I2=3:2 P1:P2=10:1 D．R1=5Ω I1:I2=2:3 P1:P2=10:13.（2019四川达州10）如图甲所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30Ω,电压表的量程为0~15V。
电压表的示数与滑动变阻器R2的关系如图乙所示。
则下列结果正确的是（）A．电源电压为20VB．R的阻值为5ΩC．为了保证电压表不被烧坏，滑动变阻器的阻值变化范围为4~30ΩD．开关S闭合后电路消耗的最小功率为14.4W4.（2019山东德州12）如图所示的电路中，a、b、c是三只电表（电压表或电流表），闭合开关S，标有“3V 1.5W”的灯泡L1正常发光，标有“6V 3W”的灯泡L2发光较暗。
若不考虑温度对灯丝电阻的影响，下列说法正确的是（）A．电表a为电流表，且示数为1A B．电表b为电压表，且示数为3VC．电表c为电流表，且示数为0.25A D．闭合开关S，电路消耗的总功率为2.25W 5.（2019江苏扬州9）如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片，下列说法正确的是（）A．滑片向左滑动，电流表示数增大，电压表示数减小B．滑片向左滑动，电流表、电压表示数都增大C．滑片向右滑动，电流表、电压表示数都增大D．滑片向右滑动，电流表示数减小，电压表示数增大6.（2019江西省17）处理物理实验数据时，经常选用坐建立坐标系。
中考物理《欧姆定律及其应用》专项练习题(附答案)
中考物理《欧姆定律及其应用》专项练习题(附答案)一、单选题1．A、B两个用电器分别接入图甲的电路中，经测量，用电器A、B的I与U关系如图乙所示，则从图乙中获得信息不正确的是（）A．用电器的电阻R A＝10ΩB．B用电器的电阻R B随电压的增大而增大C．A用电器的电阻R A随电压的增大而增大D．A，B用电器的电阻在U＝3V时相等2．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较这两段导体两端的电压及通过它们的电流的大小，有（）A．U AB＞U BC，I AB＜I BC B．U AB＜U BC，I AB=I BCC．U AB＞U BC，I AB＝I BC D．U AB＝U BC，I AB＜I BC3．如图所示的电路中，电源电压恒为6V，R1、R2为定值电阻，R1=10Ω．甲、乙均为电压表时，闭合S1、S2，两电压表示数之比为U甲：U乙=1：3．甲、乙均为电流表时，仅闭合S1，甲、乙电流表示数I甲、I乙分别为（）A．1.8A，1.2A B．1.8A，0.6A C．0.9A，0.6A D．0.9A，0.3A4．如图所示，闭合开关S后，将滑动变阻器的滑片P向右移动的过程中，下列关于电路中两只电表的示数变化情况分析正确的是（）A．电流表示数增大、电压表示数减小B．电流表示数减小、电压表示数增大C．电流表和电压表示数都增大D．电流表和电压表示数都减小5．物理研究中常用图象来表示两个量（x，y）的关系，以使研究的问题变得直观明了．下列两个物理量之间的关系符合如图所示的是（）A．物质的密度与质量的关系B．物体受到的重力与质量的关系C．匀速直线运动物体的速度与时间的关系D．定值电阻的阻值与其两端电压的关系6．在图所示的电路中，电源电压保持不变。
闭合电键S，两只电流表的指针偏离零刻度线的角度恰好相同，则电流表A1与A2的示数之比和电流表A2所用量程分别为（）A．1∶1；可能为0.6安B．1∶1；一定为3安C．1∶5；可能为0.6安D．1∶5；一定为3安7．如图是小灯泡L“3V 0.3A”和电阻R中电流随电压变化的图象．由图象可知下列说法正确的是（）A．电阻R的阻值为10ΩB．小灯泡L正常发光时的阻值为10ΩC．若将它们串联，通过R的电流为0.15A，则此时电源电压为4.5VD．若将该小灯泡接在电压为2V的电源上，则此时灯的实际功率为0.4W8．如图所示，闭合开关S，当滑动变阻器的滑片P向右滑动时，电流表、电压表的示数将（）A．电流表、电压表的示数都变B．两表示数都不变C．两表示数都变小D．电流表示数变小，电压表示数变大9．如图所示的是用电压表和电流表测电阻的一种连接方法，R x为待测电阻，如果考虑电表内阻对测量结果的影响，则（）A．电压表示数大于R x两端的实际电压，电流表示数大于通过R x的实际电流B．电压表示数大于R x两端的实际电压，电流表示数等于通过R x的实际电流C．电压表示数等于R x两端的实际电压，电流表示数大于通过R x的实际电流D．电压表示数等于R x两端的实际电压，电流表示数等于通过R x的实际电流10．如图所示是科技创新小组的同学们自己发明的电子握力器的内部结构.电源电压不变，滑动变阻器b端固定在绝缘底座上，手柄A与变阻器滑片固定在一起，同步运动，握力为零时，滑片处于a端.L 是一个电阻不变的指示灯.使用时，先闭合开关S.再用手握住手柄，A 柄向下运动压缩弹簧，握力就显示在力量计表盘上.下列有关握力计的法中正确的是（）A．力量计是由电压表改装而成B．握力越大，电路中电流越小C．灯泡L在电路中没有作用，可以拆除D．握力计实际上是利用手柄受到的握力来改变弹簧的长度，从而改变R接入电路的阻值的11．如图所示的电路中电源的电压不变，闭合开关S后，向左移动滑动变阻器R的滑片，则电压表和电流表示数的变化情况是（）A．电压表的示数变大，电流表的示数变小B．电压表的示数变小，电流表的示数变大C．电压表的示数不变，电流表的示数变小D．电压表的示数不变，电流表的示数变大12．如图电路中，R为定值电阻。
人教版初中物理2020中考复习专题《欧姆定律》专题检测(含答案)
1《欧姆定律》专题检测一、单选题1．图中，甲图是灯泡 L 和定值电阻 R 的 I -U 关系图像，将灯泡 L 和电阻 R 先后以乙图和丙图两种方式接在同一电源上，则下列判断中正确的是A ．乙图中，U 1 > U 2B ．丙图中，I 1 > I 2C ．灯泡 L 两端的电压与通过它的电流成正比D ．乙丙两图中，灯泡 L 和电阻 R 的电功率 14P P :的大小关系不能确定2．在图所示的电路中，电源电压保持不变。
闭合开关S ，电路正常工作，各电表的示数均不为零。
移动滑动变阻器的滑片P ，电压表V 1与V 2示数的比值逐渐变小，则（ ）A ．滑片P 向右移动B ．电流表A 示数不变C ．电压表V 1示数与电流表A 示数的比值变大D ．电压表V 2示数与电压表V 1的示数的差值变小 3．小明设计了一种酒精测试仪的电路，如图所示．图中R 为定值电阻，Q 为酒精气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而增大．电源两端的电压不变，闭合开关S ，当气敏元件所测酒精气体的浓度增大时，则下列判断中正确的是2A ．电压表示数变小，电流表示数变小B ．电压表示数变大，电流表示数变大C ．电压表示数变大，电流表示数变小D ．电压表示数变小，电流表示数变大4．如图所示，R 1＝10 Ω，电流表A 1示数为0.5 A ，电源电压为10 V 不变．下列说法正确的是( )A ．R 1和R 2串联B ．R 2阻值为10 ΩC ．电流表A 的示数为1.5 AD ．R 1两端的电压为5 V5．如图所示的电路中，两只电压表的指针均指在刻度盘正中央，以下判断中正确的是A ．通过R 1的电流小于通过R 2的电流B ．R 1两端的电压与R 2两端的电压相等C ．相同时间R 1消耗的电能小于R 2消耗的电能D ．R 1的电阻值大于R 2的电阻值 6．下图所示的电路图在许多科学实验中用到,下列问题不能用该电路来进行研究的是A ．测量小灯泡发光时的电功率B ．测量小灯泡发光时的电阻C ．研究小灯泡的亮度与其两端电压大小的关系D ．验证欧姆定律7．图1所示的电路中，R 1为定值电阻，R 2为滑动变阻器，电源电压为3V 且保持不变，闭 合开关S 后，滑片P 从b 端移动到a 端的过程，电压表示数U 与电流表示数I 的关系图象如图2所示，下列判断错误的是（ ）3A ．R 1的电阻为5ΩB ．滑动变阻器的最大电阻为10ΩC ．电路消耗的最大总功率为1．8WD ．电路消耗的最小总功率为1W8．小丽通过实验测量小灯泡L 的电功率，她按如图所示的电路图连接好电路，选用的电源电压为3V 且保持不变．闭合开关S ，发现电流表无示数，而电压表的示数接近3V ，由此判断电路出现的故障可能是（ ）A ．滑动变阻器短路B ．滑动变阻器断路C ．小灯泡L 断路D ．小灯泡L 短路 9．如图是一种测量风速的装置原理图。
2023年中考复习人教版九年级物理第十七章【欧姆定律】》专项训练卷附答案解析
2023年中考复习九年级物理第十七章【欧姆定律】》专项训练卷一、计算题1．将两个电阻R1、R2串联在恒为6V的电源上，电阻R1=10Ω，R2=20Ω，闭合开关，求：通过电路的电流。
2．如图电源电压为3V，电阻R1为5Ω。
闭合开关S时，电流表A的示数为0.8A，求：（1）通过电阻R1的电流；（2）通电1min整个电路消耗的电能。
3．在如图所示的电路中，R1和R2是两个定值电阻，阻值分别为R1=2Ω，R2=8Ω，电源两端的电压保持不变。
闭合开关S后，10s内通过R1的电荷量是20C。
求：（1）通过R1的电流；（2）电源电压；（3）通过R2的电流。
4．有一个电动机接在电压为6V不变的电源上，用手捏住电动机不让它转动，电流为3A，松手后电动机稳定转动，电流为0.3A．求：（1）电动机稳定转动时，线圈1min产生的热量；（2）电动机稳定转动1min输出的机械能；（3）此电动机将电能转化为机械能的效率为多少？5．在如图所示的电路中，电阻R1的阻值为10Ω，电流表的示数为1.2A。
（1）求电源电压U；（2）若在电路中接入一个电阻R2，使得接入前后电流表的示数变化了0.4A，求电阻R2的阻值。
6．在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示.则由图可知，元件A和B 的电阻分别为为多少Ω？7．在如图（a）所示的电路中，电源电压为12伏，电阻1R的阻值为10欧。
闭合开关S，电压表的示数为 4.8伏。
（1）求通过电阻1R的电流。
（2）求电阻2R的阻值。
（3）现用电阻0R替换电阻1R、2R中的一个，替换后闭合开关，电压表经过调整量程后，指针正好指在满刻度处，如图（b）所示。
求电阻0R的阻值及电流表的示数。
8．如图是某家用电炖锅的简化电路图。
电源电压为220V，1R和2R均为加热电阻。
当开关S接1时为加热状态，功率为880W；开关S接2时为保温状态，功率为220W。
试求：（1）电炖锅保温状态下电路中的电流是多少？（2）电阻1R的阻值是多少？（3）电炖锅保温状态下工作10min，电阻2R产生热量是多少？9．如图所示，电源电压为6V且保持不变，闭合开关S，电压表V1示数为4V，电流表示数为0.4A，求：（1）电阻R1的阻值大小；（2）电阻R2的阻值大小；10．如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变。
物理易错题专题复习-欧姆定律练习题含答案
一、初中物理欧姆定律问题1．两江的物理大组长在测完电阻后， 把测量过的一个灯泡和一个定值电阻串联起来进行实验．图甲中的A 、B 分别为小灯泡和定值电阻的I U -图象， 小灯泡和电阻的连接情况如图乙所示，电源电压8 V ，下列说法正确的是A ．小灯泡电阻随温度的增大而减小B ．灯泡的实际电功率为0.6 WC ．定值电阻的阻值为0.05ΩD ．定值电阻的电功率为0.8 W 【答案】B 【解析】 【详解】 A ．由图甲结合UR I=可知，灯泡两端的电压增大时，灯泡的电阻增大；此时灯泡的实际功率增大，灯丝温度也在升高，由此说明，灯丝的电阻随温度的升高而增大，故A 错误； B ．灯泡和定值电阻串联，电流相等，电压之和等于电源电压，由图甲知，当电流为0.3A 时，灯泡两端电压为2V ，定值电阻两端电压为6V ，总电压为8V ，则灯泡的实际功率：2V 0.3A 0.6W L L P U I ==⨯=故B 正确；C ．由B 项数据可知，电阻的阻值：6V20Ω0.3AR U R I ===， 故C 错误；D ．电阻的实际功率：6V 0.3A 1.8W R R P U I ==⨯=，故D 错误。
2．如图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从 b 端移动到 a 端的过程中，电压表示数 U 与电流表示数 I 的关系图像如图乙所示，下列判断正确的是（ ）A ．电源电压为 4VB ．电路总功率的最大值为 2.4WC ．R 1 电功率的最小值为 0.4WD ．R 2 的最大阻值为 10Ω【答案】C 【解析】 【详解】由图甲可知，两电阻串联，电压表测R 2两端的电压，电流表测电路中的电流；当滑片于a 端时，其接入电路电阻为0，电路中的电流最大，由图乙可知I 1=0.6A ，由UI R=可得，电源的电压1110.6A U I R R ==⨯…①当滑片于b 端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，I 2=0.2A ，U 2=4V ，则滑动变阻器的最大阻值2224V=20Ω0.2AU R I == 故D 错误；因串联电路中总电压等于各分电压之和，所以电源的电压21210.2A 4V U I R U R =+=⨯+…②因电源的电压不变，由①②可得110.6A 0.2A 4V R R ⨯=⨯+解得：R 1=10Ω，电源的电压10.6A 0.6A 10Ω6V U R =⨯=⨯=故A 错误； 电路消耗的最大功率116V 0.6A 3.6W P UI ==⨯=故B 错误；R 1电路消耗的最小功率221210.2A 10Ω0.4W P I R ==⨯=（） 故C 正确。
物理欧姆定律专题练习(及答案)含解析
物理欧姆定律专题练习(及答案)含解析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）A. R x是定值电阻，其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时，R x的阻值变大【答案】 B【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故C错误.根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，此时R x的阻值：当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，此时R x的值由上述可知，R x不是定值电阻，故A错误.当P从a端移向b端时，R x的阻值变小，故D错误.故答案为：B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．3．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．4．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．5．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联，电流表A1在干路上，b图R1、R3串联，电源电压相同且不变，电流表A1的示数比A2大，要使两电流表示数相同，可以减小A1的示数或者增大A2的示数，根据欧姆定律可知，可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2，故①③符合题意；因R1、R2、R3的大小未知，故②④不确定。
