开关插座类型数量
名称及配置
型号
编号
客厅
餐厅
主卧
次卧
书房
主卫
次卫
厨房
阳台
门厅
走廊
主卧走廊
√
合计
86五孔插座23
1
2
1
3
1
2
2
6
2
1
86空调4个
睿致
2
1
1
1
1
86单开2个
睿致
3
1
1
九孔插座6个+2个
灵致
4
4
2
1
1
六孔带电脑1
灵致
5
1
九孔带电脑1个
灵致
6
十二孔插座2个
灵致
7
2
六孔带双开双控2个
20
六公分螺丝30个
21
斗胆灯
22
1
浴霸（触控开关）
23
1
1
凉霸（手持遥控）
24
1
集成吊顶方灯（600*300）
25
1
集成吊顶方灯（300*300）
26
1
集成吊顶方灯（300*300
27
1
28
29
30
合计：（个）
备
注
1插座开关选用“西门子”备选“公牛”
组合插座开关：西门子灵致系列。86开关：西门子睿智系列。86插座：西门子远景系列+睿智系列+品宜系列。
灵致
8
2
六孔带单开双控2个
灵致
9
2
86单开双控1个
睿致
0
1
86双开双控1个
睿致
11
1
86三开2个+1个
睿致
12
1
1
1
五孔单开2个
远景
13
1
1
86双开2个+1个
睿致
14
1
1
1
86电脑3个（单）-1个
睿致
15
1
1
86电脑（双孔）
远景
16
1
灯带头3个
17
1
1
1
灯带40米
18
射灯6个+8
19
6
3
1
1
3
四公分螺丝30个
常用开关插座分类及各房间安装数量
（一）常用开关插座分类及各房间安装数量在现代家居装修中，一般开发商给配的开关插座多是次品，也就一、两块钱一个，质量上靠不住，如果用了质量不好的开关、插座，将会给用电安全带来很大的隐患，千万不可大意。
购买开关、插座时，一定要选择高品质的产品。
家庭常用开关、插座种类：普通开关：有单开、双开、三开等。
双控开关：二个开关在不同位置可控制同一盏灯，如位于楼梯口、大厅、床头等，需预先布线。
夜光开关：开关上带有荧光或微光指示灯，便于夜间寻找位置。
注意：带灯开关较贵，与日光灯、吸顶灯配合使用时，会有灯光闪烁现象；荧光几年以后则会变暗。
调光开关：可开关并可通过旋钮可以调节灯光强弱。
注意：不能与节能灯配合使用。
10A：满足家庭内普通电器用电限额。
16A：满足家庭内空调或其它大功率电器。
插座带开关：可以控制插座通断电；也可以单独作为开关使用。
多用于常用电器处，如微波炉、洗衣机等，还有用于镜前灯。
空白面板：用来封蔽墙上预留的查线盒，或弃用的墙孔。
暗盒：安装于墙体内，走线前都要预埋。
信息插座：指电话、电脑、电视插座。
下面参照各个房间可能用到的开关插座做一下详细说明：（一）主卧室双控开关：2个（主卧室顶灯，卧室做双控开关非常必要，这个钱不要省，尽量每个卧室都是双控）5孔插座：4个（两个床头灯、电视预留、备用插座）3孔16A插座：1个(空调，这个没必要带开关，现在室内都有总线控制，不用的时候将空调一项单独关掉就行了)有线电视插座：1个电话网线插座：1个（二）次卧室双控开关：2个（次卧室顶灯）5孔插座：3个（2个床头灯、备用插座）3孔16A插座：1个(空调)电话网线插座：1个（三）书房单联开关：1个（书房顶灯）5孔插座：3个（台灯、电脑、备用插座）3孔插座16A：1个(空调)电话网线插座：1个（四）客厅双控开关：2个（客厅顶灯，有的客厅距入户门较远，每天关灯要跑到门口，所以做成双控的会很方便）单联开关：1个（玄关灯）5孔插座：7个（电视、饮水机、DVD、备用插座等）3孔插座16A：1个(空调)电话网线插座：1个电视有线插座：1个（五）餐厅双联开关：1个（餐厅顶灯、厨房顶灯）5孔插座：1个（备用插座）一开3孔插座：1个(电冰箱)（六）厨房5孔插座：3个（电饭锅、备用插座2个）3孔插座：3个（油烟机、备用插座2个）一开3孔10A插座：2个（小厨宝、微波炉）一开3孔16A插座：2个(电磁炉、烤箱)一开5孔插座：1个（七）阳台：单联开关：1个（阳台顶灯）5孔插座：1个（备用插座）（八）主卫生间单联开关：1个（卫生间顶灯）一开5孔插座：1个（洗衣机和吹风机）一开三孔16A：1个（热水器）防水盒：2个(洗衣机和热水器，卫生间比较潮湿，用防水盒保护插座，比较安全)（九）次卫生间单联开关：1个（卫生间顶灯）一开5孔插座：1个（吹风机）防水盒：1个(吹风机)（十）走廊双控开关：2个（走廊顶灯，如果走廊不长，一个普通单开就行）白板：10个注意事项：1、电话、网线插座后面的模块一般都是统一标准的，万一遇到特殊的，请注意看一下背后的模块。

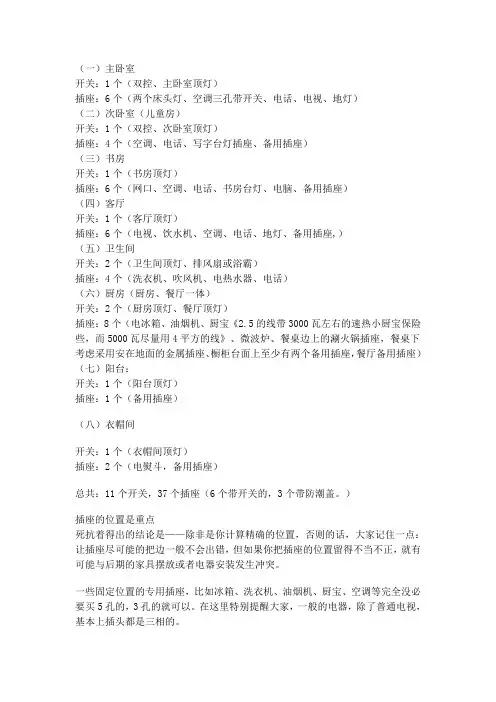

装修插座的位置及数量
（一）主卧室开关：1个（双控、主卧室顶灯）插座：6个（两个床头灯、空调三孔带开关、电话、电视、地灯）（二）次卧室（儿童房）开关：1个（双控、次卧室顶灯）插座：4个（空调、电话、写字台灯插座、备用插座）（三）书房开关：1个（书房顶灯）插座：6个（网口、空调、电话、书房台灯、电脑、备用插座）（四）客厅开关：1个（客厅顶灯）插座：6个（电视、饮水机、空调、电话、地灯、备用插座,）（五）卫生间开关：2个（卫生间顶灯、排风扇或浴霸）插座：4个（洗衣机、吹风机、电热水器、电话）（六）厨房（厨房、餐厅一体）开关：2个（厨房顶灯、餐厅顶灯）插座：8个（电冰箱、油烟机、厨宝《2.5的线带3000瓦左右的速热小厨宝保险些，而5000瓦尽量用4平方的线》、微波炉、餐桌边上的涮火锅插座，餐桌下考虑采用安在地面的金属插座、橱柜台面上至少有两个备用插座，餐厅备用插座）（七）阳台：开关：1个（阳台顶灯）插座：1个（备用插座）（八）衣帽间开关：1个（衣帽间顶灯）插座：2个（电熨斗，备用插座）总共：11个开关，37个插座（6个带开关的，3个带防潮盖。
）插座的位置是重点死抗着得出的结论是——除非是你计算精确的位置，否则的话，大家记住一点：让插座尽可能的把边一般不会出错，但如果你把插座的位置留得不当不正，就有可能与后期的家具摆放或者电器安装发生冲突。
一些固定位置的专用插座，比如冰箱、洗衣机、油烟机、厨宝、空调等完全没必要买5孔的，3孔的就可以。
在这里特别提醒大家，一般的电器，除了普通电视，基本上插头都是三相的。
“带开关插座”，位置依次是：洗衣机插座、电热水器插座、书房电脑连插线板插座、厨柜台面两个备用插座、空调插座。
一般来说，潮湿或近水区域的插座需要防潮盖。
电视后面用的是一个五孔插座，后来连一个带开关的插线板。
15张全屋开关插座布局图，全程干货，图文并茂，学会了入住不后悔
15张全屋开关插座布局图，全程干货，图文并茂，学会了入住不后悔很多人在装修完成后才发现家里的插座不够用，但是这个时候再去改动也已经晚了...这时候很多人会选择用插线板来满足用电需求，时间久了又会发现家里到处都是电线，相当不美观，还影响到生活。
本期，畅谈装修给大家整理出来一份全屋插座布局图，做到图文并茂的形式来分享，这样更方便大家了解如何与师傅在水电交底时进行沟通。
客厅客厅是家庭的活动中心，对于开关插座的设计来说，也是要根据的生活习惯来决定的，只有这样才能让其使用最方便。
开关：双按开关2个：分别是玄关灯和主灯，高度设计在离地1.3米位置；装饰效果灯开关：这个是要根据是否有设计来设计的，通常与双按开关在一起。
插座：电视机位置：3-5个，主要是用于电视机设备的连接，还有无线WIFI的用电需求，这里切记要预留弱电插座；空调插座：1个，根据自己的需求来决定是放柜机还是壁挂机，所以插座位置也是不同的，柜机离地0.3米高，壁挂机大概在1.8米左右即可，上下可以有浮动；沙发两侧各1-2个：沙发两侧预留插座是很有必要的，但是预留的位置有两种，第一种是在沙发左右两侧，离地0.3米高；第二种一侧离地0.3米，另一侧放在沙发的上面，离地大概1.2米高，因为很多家庭沙发一侧是靠墙的，这样设计更贴切现场。
投影：现在很多家庭会使用投影仪，而投影仪分挂在顶上和放在桌面上两种。
如果是放在顶上的，就要根据设计要求，预留出一个插座。
智能家居：如果说客厅做智能窗帘、监控等等智能家居，也要预留出相对应的插座，以保证设备的用电需求。
预留：1-2个，主要是用于家里的其它设备使用，像扫地机器人等等。
深度拓展：对于客厅来说，电视机位置的插座预留是最难设计的，因为这个位置有着很多的变化，其主要原因是因为可选择性多。
电视墙插座设计有着三种变化：1.插座是放在电视机上面还是下面，放上面好用，放下面美观性更强；2.插座数量是用两个后期加插排，还是多布插座；3.电视机的电视源线如果来隐藏，做到更美观。

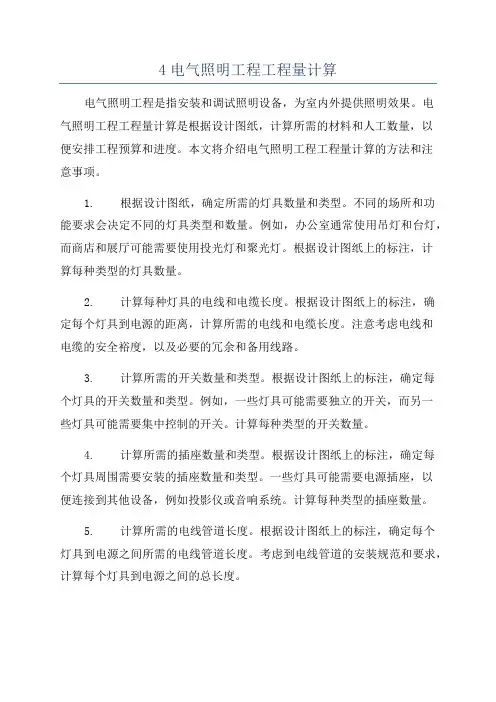

4电气照明工程工程量计算
4电气照明工程工程量计算电气照明工程是指安装和调试照明设备，为室内外提供照明效果。
电气照明工程工程量计算是根据设计图纸，计算所需的材料和人工数量，以便安排工程预算和进度。
本文将介绍电气照明工程工程量计算的方法和注意事项。
1. 根据设计图纸，确定所需的灯具数量和类型。
不同的场所和功能要求会决定不同的灯具类型和数量。
例如，办公室通常使用吊灯和台灯，而商店和展厅可能需要使用投光灯和聚光灯。
根据设计图纸上的标注，计算每种类型的灯具数量。
2. 计算每种灯具的电线和电缆长度。
根据设计图纸上的标注，确定每个灯具到电源的距离，计算所需的电线和电缆长度。
注意考虑电线和电缆的安全裕度，以及必要的冗余和备用线路。
3. 计算所需的开关数量和类型。
根据设计图纸上的标注，确定每个灯具的开关数量和类型。
例如，一些灯具可能需要独立的开关，而另一些灯具可能需要集中控制的开关。
计算每种类型的开关数量。
4. 计算所需的插座数量和类型。
根据设计图纸上的标注，确定每个灯具周围需要安装的插座数量和类型。
一些灯具可能需要电源插座，以便连接到其他设备，例如投影仪或音响系统。
计算每种类型的插座数量。
5. 计算所需的电线管道长度。
根据设计图纸上的标注，确定每个灯具到电源之间所需的电线管道长度。
考虑到电线管道的安装规范和要求，计算每个灯具到电源之间的总长度。
6. 估算所需的人工工时。
根据实际的工程经验和类似项目的数据，估算完成电气照明工程所需的人工工时。
考虑到不同工种的工作量，例如电工、技术员和助理，以及各种安装和调试工作的时间，进行综合估算。
在进行电气照明工程工程量计算时，还需要注意以下几点：1. 准确理解设计图纸和说明。
仔细研读设计图纸和相关文件，了解照明需求和要求，明确计算的范围和内容。
2. 与设计师和项目经理进行沟通。
及时与设计师和项目经理沟通，澄清疑问，确保对设计意图的准确理解，以便准确计算工程量。
3. 考虑电气安全和规范要求。
在计算工程量时，必须考虑电气安全和规范要求，确保所需材料和人工满足相应的安全标准和规范要求。
开关插座布置表
弱电集中布线﹝卫星电视线路预留）￥二室两厅/开关插座布局图及说明?厨房阳台1阳台2走道合计编号单品名称餐厅客厅主卧卧室卫生间单联单控开关1[1131单联双控开关]11}双联单控开关1111*4双联双控开关111】3三联单控开关-0三联双控开关？！&10A三极插座11^110A三极插座带开关11\1210A两位两极插座343》11110A二、三极插座48]76151213510A二、三极插座带开关\|16A三极插座(带开关)1111？4…单联电视插座1111]4单联电话插座1.1114单联信息插座）-电话+ 信息插座11—2合计717171458>13274]多位开关：几个开关并列，各自控制各自的灯。
往往也称：双联、三联，或一开、四开等。
双控开关：二个开关在不同位置可控制同一盏灯，如位于楼梯口、大厅、床头等，需预先布线。
夜光开关：开关上带有荧光或微光指示灯，便于夜间寻找位置。
注意：带灯开关较贵，与日光灯、吸顶灯配合使用时，会有灯光闪烁现象；荧光几年以后则会变暗。
调光开关：可开关并可通过旋钮调节灯光强弱。
注意：不能与节能灯配合使用。
10A：满足家庭内普通电器用电限额。
16A：满足家庭内空调或其它大功率电器，注意：电器的插头规格。
插座带开关：可以控制插座通断电；也可以单独作为开关使用。
多用于常用电器处，如微波炉、洗衣机等，还有用于镜前灯。
边框、面板：组装式开关插座，可以调换颜色，拆装方便。
空白面板：用来封蔽墙上预留的查线盒，或弃用的墙孔。
暗盒：安装于墙体内，走线前都要预埋。
146型：宽是普通开关插座二倍，如有些四位开关、十孔插座等。
注意：长型暗盒才能安装。
多功能插座：可以兼容老式的圆脚插头、方脚插头等等。
专用插座：英式方孔、欧式圆脚、美式电话插座、带接地插座等。
特殊开关：遥控开关、声光控开关、遥感开关等。
信息插座：指电话、电脑、电视插座。
因后端的接插模块正牌货市场价很高，所以都较贵。
宽频电视插座：(5-1000MHZ)适应个别小区高频有线电视信号。
家庭装修开关插座面板清单
4 58 28 1
板 清 单
需购买添加数量 五 孔 插 座 0 0 0 0 0 0 0 0 0 0 0 0 16 A 插 座 0 0 0 0 0 0 0 0 0 0 0 0 单 开 单 控 0 0 0 0 0 0 0 0 0 0 0 0 双 开 单 控 0 0 0 0 0 0 0 0 0 0 0 0 三 开 单 控 0 0 0 0 0 0 0 0 0 0 0 0 浴 有 霸 网 电 线 开 线 话 电 关 视 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 四 孔 音 频 0 0 0 0 0 0 0 0 0 0 0 0 二 孔 音 频 0 0 0 0 0 0 0 0 0 0 0 0 HD MI 小 空 计 白 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
台灯、电脑、电器 、电器，电话，顶 灯，音频，音频 *2，HDMI*2、网线 电器、油烟机、厨 宝、净水，微波炉 、电饭锅、烧水 电器，顶灯，冰箱 （双联） 电器，顶灯、顶灯
作
用
电器、电器、电器 、电器，(顶灯+装 饰灯)，电话，有线 电视，音频，音频 台灯、台灯、电器 、电视，顶灯，有 线电视 电器，顶灯 洗衣机、电器，顶 灯+换气+镜前灯 换气，(顶灯+镜前 灯)，热水器，浴霸 台灯、电器、电 器，顶灯
开 关 插 座 面 板 清 单
欲安装数量 五 孔 插 座 客厅 4 主卧 4 阳台 1 主卫 2 客卫 1 次卧 3 客卧 书房 4 厨房 7 餐厅 1 过道 1 小计 28 1 1 1 1 2 8 2 1 1 3 2 2 2 4 2 1 1 2 1 1 1 1 1 1 1 16 A 插 座 单 开 单 控 双 开 单 控 1 三 开 单 控 浴 有 霸 网 电 线 开 线 话 电 关 视 1 1 1 1 四 孔 音 频 1 二 孔 音 频 2 HD 五 16 MI 小 孔 A 空 计 插 插 白 座 座 2 13 4 6 2 3 4 4 0 2 13 4 8 2 3 7 1 1 1 1 1 2 8 2 1 1 3 2 2 2 4 2 1 1 2 4 1 2 1 3 1 1 1 1 1 1 1 单 开 单 控 双 开 单 控 1 开发商已安装数量 三 开 单 控 浴 有 霸 网 电 线 开 线 话 电 关 视 1 1 1 1 四 孔 音 频 1 二 孔 音 频 2 HD MI 小 空 计 白 2 13 6 2 3 4 4 0 2 13 8 2 3 4 58
开关插座统计表
0 0 0
0 0
0 0 0
0 0
0 0 0
0 0
公牛
品牌单价 罗贝
价格
自选价格
小计
0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
防水盖
0
空面板
0
手机支架
0
四位二十孔118
0
四位一开十五孔
0
三位十五孔118
0
三位一开单控十孔
0
三位一开双控十孔
0
二位双开双控五孔
0
二位十孔
0
价格合计
0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
0.0
ቤተ መጻሕፍቲ ባይዱ
装修开关插座数量价格对比
类型
斜五孔插座 正五孔插座 七孔插座 单控带五孔 单开16A空调插座 16A空调插座 五孔USB带开关 双网线插座 电视网线 单键单控开关 单键双控开关 双键单控开关 双键双控开关 三键单控开关 四键单控开关
图例
数量
主次儿客客厨主次阳
西门子
卧 卧 童 卧 厅 房 卫 卫 台 小计 房
开关插座房间布置表(Word)
二室两厅/开关插座布局图及说明多位开关：几个开关并列，各自控制各自的灯。
往往也称：双联、三联，或一开、四开等。
双控开关：二个开关在不同位置可控制同一盏灯，如位于楼梯口、大厅、床头等，需预先布线。
夜光开关：开关上带有荧光或微光指示灯，便于夜间寻找位置。
注意：带灯开关较贵，与日光灯、吸顶灯配合使用时，会有灯光闪烁现象；荧光几年以后则会变暗。
调光开关：可开关并可通过旋钮调节灯光强弱。
注意：不能与节能灯配合使用。
10A：满足家庭内普通电器用电限额。
16A：满足家庭内空调或其它大功率电器，注意：电器的插头规格。
插座带开关：可以控制插座通断电；也可以单独作为开关使用。
多用于常用电器处，如微波炉、洗衣机等，还有用于镜前灯。
边框、面板：组装式开关插座，可以调换颜色，拆装方便。
空白面板：用来封蔽墙上预留的查线盒，或弃用的墙孔。
暗盒：安装于墙体内，走线前都要预埋。
146型：宽是普通开关插座二倍，如有些四位开关、十孔插座等。
注意：长型暗盒才能安装。
多功能插座：可以兼容老式的圆脚插头、方脚插头等等。
专用插座：英式方孔、欧式圆脚、美式电话插座、带接地插座等。
特殊开关：遥控开关、声光控开关、遥感开关等。
信息插座：指电话、电脑、电视插座。
因后端的接插模块正牌货市场价很高，所以都较贵。
宽频电视插座：(5-1000MHZ)适应个别小区高频有线电视信号。
TV-FM插座：功能与电视插座一样，多出的调频广播功能用的很少。
串接式电视插座：电视插座面板后带一路或多路电视信号分配器。
（注：文件素材和资料部分来自网络，供参考。
请预览后才下载，期待你的好评与关注。
）。
(整理)开关插座简述
第五章、强电：开关插座开关:1、开关的分类2、开关的定义3、开关接线图4、开关的符号表示5、开关的安装选择6、开关的安装要求7、开关插座十大品牌1、开关的分类2、开关的定义单联：单（联）开，双联，三联是指一个开关面板上有几个开关按键。
单控：又称单极，表示一个开关按键只能控制一个用电器或一组用电器。
双控：指一盏灯有两个开关(可以在不同的地方控制开关同一盏灯，比如卧室进门一个，床头一个，同时控制卧室灯) ，卧室常用。
单极开关：就是只分合一根导线的开关，即一次能控制的线路数，“极”即常说的正负极，即火线和零线。
也可以叫单联、双联、三联开关或者叫做一开、双开、三开开关，完整叫法：单级开关叫单级单联开关双级开关叫双级单联开关单联开关叫单级单联开关双联开关叫单级双联开关3、开关接线图（1）三联单控开关接线图（2）单联双控开关接线图（3）开关接线：在照明电路中，为了安全用电，开关必须装在相（火）线上。
如装在零线，灯灭以后，灯口仍有高电位，很危险。
一只开关控制多盏灯时，几盏灯均应并联接线，而不是串联接线。
楼梯、楼道和厕所照明宜单设一个回路，以便于下班后断电，而只保留楼梯和楼道的照明。
翘板开关一般是下扳断开上扳闭合。
（4）穿线根数1）水平敷设管内导线的数量已有标示，根据导线短线数量或导线旁边数字即可判断。
2）连接开关的竖直管内的导线数量。
•“联”数加一：如双联开关有三根线。
•“极”数翻倍：如单极开关有两根线，双极需四根线。
3）插座管道内的导线数量：由n联中的极数最多的插座决定。
4、开关的符号表示（1）明装单联单控开关（2）暗装单联单控开关（3）密闭（防水）单联单控开关（4）防爆单联单控开关（5）单联双控拉线开关（6）带指示灯开关（7）多拉开关，如用于不同照度控制（8）定时开关，如用于延寿节能开关（9）分别为：声控开关（延迟开关）；钥匙开关（10）按钮；按钮盒；带指示灯按钮5、开关的安装选择6、开关的安装要求定开关位置，应便于操作，应符合下列要求：1）开关和插座明装方法：将木台固定在墙上，固定木台用的螺丝长度约为木台厚度的2~2.5倍，然后再在木台上安装开关或插座。
原材料取样规定及送检要求内容
原材料取样规定及送检要求一、电线电缆、开关插座、电线套管每一单位工程同一生产厂家在相同生产工艺条件下生产的，每种规1、电线、电缆：各10米。
2、开关、插座：各6个。
3、电线套管：1·2×6米根。
二、粗、细骨料:粗、细骨料以400立方米或600T为一检验批，不足上述数量者以一批为准三、砂和砂石地基1、每单位工程不应少于3点。
2、1000㎡以上工程，每100㎡至少应有一点。
3、3000以上工程,每300至少有一点.4、每一独立基础下至少应有一点.5、基槽每20延米应有一点。
四、土方回填土1、平整后的场地表面应逐点检查。
2、检查点为每100㎡～400㎡取一点，但不应少于10点。
3、长度、宽度和边坡均为每20M取一点，每边部少于一点。
五、各种窗户:1、试件应为按所提供的图样生产的合格产品或研制的试件。
不得附有任何多余配件或采用的组装工艺或改善措施。
2、试件镶有应符合设计要求.3、试件必须按照设计要求组合、装配完好，并保持干燥。
六、各种阀门：同一厂家、同规格尺寸。
DN<50每一规格取设计用量的10％。
DN〉50取设计用量的100％.七、各种管材:1、给排水管材：排水【PVC—U】、给水【PVC-U】、给水【PP-R】每一单位工程，同一生产厂家、生产工艺相同、同一批次情况下，每一规格取1。
5M×3根。
2、地热管材：给水【PE—X】、给水【PE-RT】每一单位工程，同一生产厂家、生产工艺相同、同一批次情况下：每一规格取5M×1根。
八、砼抗渗：1、同一工程、同一配比取样布少于1次。
2、连续浇筑砼每500立方留置一组试件。
3、每项工程不得少于2组试件.4、对地下防水预拌砼当连续浇注砼每500立方米应留置不少于2组试件，且每部位（底板、侧墙）试块不少于两组；当每增加250～500立方米砼时，应增加两组试样，当砼增加量在250立方米以内时不再增加试件组数。
九、烧结多孔砖：同一产地、同一规格、同一等级，每5万块为一批，不足5万按一批，取5块送检。
