常用的五类光纤传感器基本原理解析
光纤传感器的原理和分类
光纤传感器的原理和分类光纤传感器是一种利用光纤作为传感元件的传感器，其原理基于光的传输和传导特性。
由于光纤具有高强度、高精度、抗干扰性强等优点，因此在许多领域被广泛应用。
本文将介绍光纤传感器的原理以及常见的分类。
一、光纤传感器的原理光纤传感器是通过利用光的传输和传导特性来实现对物理量的测量或检测。
其原理基于光在光纤中传播的特性，通过引入测量介质或改变光纤本身的物理性质，来实现对所测量量的感应和转换。
光纤传感器的工作原理主要包括两个部分：光纤内部光的传输和光的检测与测量。
光纤中的光通过全反射现象在光纤内部传输，当外界环境或测量介质的物理性质发生变化时，会引起光的入射角度或传播路径的改变。
这样，光的特性变化就能被传感器感受到，并通过光的检测与测量来转换成电信号或数字信号进行处理。
二、光纤传感器的分类1. 根据测量原理分类- 干涉型光纤传感器：利用干涉原理测量物理量的变化，如干涉型位移传感器、干涉型应力传感器等。
- 散射型光纤传感器：利用光的散射现象测量介质的物理性质，如散射型温度传感器、散射型液位传感器等。
- 吸收型光纤传感器：利用介质对光的吸收特性测量物理量的变化，如吸收型浓度传感器、吸收型压力传感器等。
2. 根据传感原理分类- 光纤光栅传感器：利用光栅的周期性结构产生的光波反射、衍射或干涉现象进行测量，如光纤光栅位移传感器、光纤光栅应变传感器等。
- 光纤光栅传感器具有高精度、高分辨率和良好的抗干扰性能，在工业自动化、航空航天等领域得到广泛应用。
3. 根据测量的物理量分类- 光纤温度传感器：通过测量介质对光的吸收和散射特性来对温度进行测量。
- 光纤压力传感器：通过测量介质对光的压力和扭转特性来对压力进行测量。
- 光纤位移传感器：通过测量光纤长度的变化来对位移进行测量。
三、光纤传感器的应用领域光纤传感器由于其高灵敏度、高分辨率、抗干扰性强等特点，被广泛应用于各个领域。
以下是一些主要的应用领域：1. 工业自动化：光纤传感器在工业自动化中常用于测量温度、压力、液位等参数，可以实现对工业过程的监测与控制。
光纤传感器的应用与原理
光纤传感器的应用与原理概述光纤传感器是一种利用光纤作为传感元件的传感器，广泛应用于各个领域，如工业自动化、医疗诊断、环境监测等。
本文将介绍光纤传感器的应用领域和工作原理，并对常见的几种光纤传感器进行详细解析。
应用领域光纤传感器在许多领域中都有着重要的应用。
以下是光纤传感器常见的应用领域：1.工业自动化：光纤传感器可以用于检测物体的位置、形状、尺寸等信息，广泛应用于自动化生产线中的物体检测和质量控制。
2.医疗诊断：光纤传感器可以用于生物体内的监测和诊断，如血液浓度、体温、心率等生理参数的测量。
3.环境监测：光纤传感器可以用于监测环境中的温度、湿度、压力等参数，对环境污染和自然灾害的预警起到重要作用。
4.结构监测：光纤传感器可以用于监测建筑物、桥梁、飞机等结构的变形和破损，提高结构的安全性和可靠性。
工作原理光纤传感器的工作原理基于光信号的传输和变化。
以下是光纤传感器的几种常见工作原理及其原理解析：1.弯曲传感器：光纤传感器通过光纤的弯曲程度来测量物体的弯曲角度。
当光纤被弯曲时，光信号会在光纤中发生反射，通过测量反射光的强度变化，可以确定物体的弯曲程度。
2.压力传感器：光纤传感器利用内部的光纤材料的压阻效应来测量物体的压力。
当物体施加压力时，光纤内部的光线受到压阻效应的影响，从而改变光的传输特性。
3.温度传感器：光纤传感器利用光纤材料的热导性来测量物体的温度。
当物体受热时，光纤内部的温度会发生变化，从而改变光的传输特性。
4.气体传感器：光纤传感器利用特殊的光纤材料与目标气体之间的相互作用来测量气体的浓度和组成。
当目标气体与光纤材料发生化学反应或物理吸附时，光的传输特性会发生变化。
常见光纤传感器以下是几种常见的光纤传感器及其应用场景：1.FBG（Fiber Bragg Grating）光纤传感器：基于光纤中的光栅效应，可以用来测量温度、应变、压力等参数。
在结构监测和环境监测中有广泛应用。
2.光纤陀螺仪：利用光纤的光学路径差来测量旋转角度，广泛应用于航空航天和导航领域。

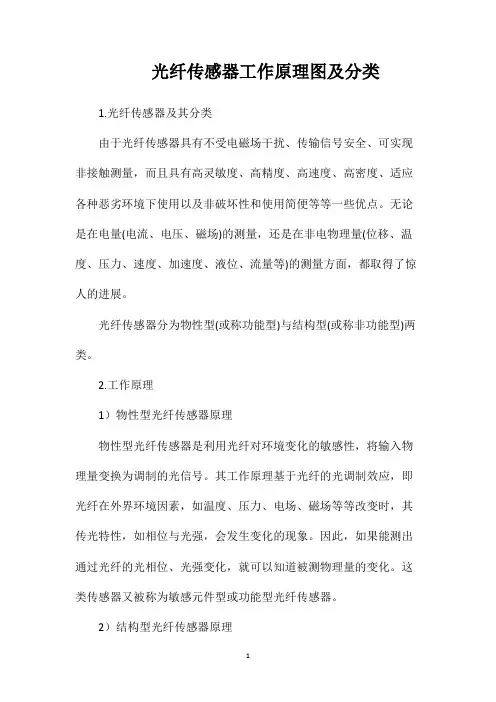

光纤传感器工作原理图及分类
光纤传感器工作原理图及分类
1.光纤传感器及其分类
由于光纤传感器具有不受电磁场干扰、传输信号安全、可实现非接触测量，而且具有高灵敏度、高精度、高速度、高密度、适应各种恶劣环境下使用以及非破坏性和使用简便等等一些优点。
无论是在电量(电流、电压、磁场)的测量，还是在非电物理量(位移、温度、压力、速度、加速度、液位、流量等)的测量方面，都取得了惊人的进展。
光纤传感器分为物性型(或称功能型)与结构型(或称非功能型)两类。
2.工作原理
1）物性型光纤传感器原理
物性型光纤传感器是利用光纤对环境变化的敏感性，将输入物理量变换为调制的光信号。
其工作原理基于光纤的光调制效应，即光纤在外界环境因素，如温度、压力、电场、磁场等等改变时，其传光特性，如相位与光强，会发生变化的现象。
因此，如果能测出通过光纤的光相位、光强变化，就可以知道被测物理量的变化。
这类传感器又被称为敏感元件型或功能型光纤传感器。
2）结构型光纤传感器原理
结构型光纤传感器是由光检测元件与光纤传输回路及测量电路所组成的测量系统。
其中光纤仅作为光的传播媒质，所以又称为传光型或非功能型光纤传感器。
3.应用
光纤流速传感器
光纤流速传感器由多模光纤、光源、铜管、光电二极管及测量电路所组成。
多模光纤插入顺流而置的铜管中，由于流体流动而使光纤发生机械变形，从而使光纤中传播的各模式光的相位发生变化，光纤的发射光强出现强弱变化。
其振主幅的变化与流速成正比。

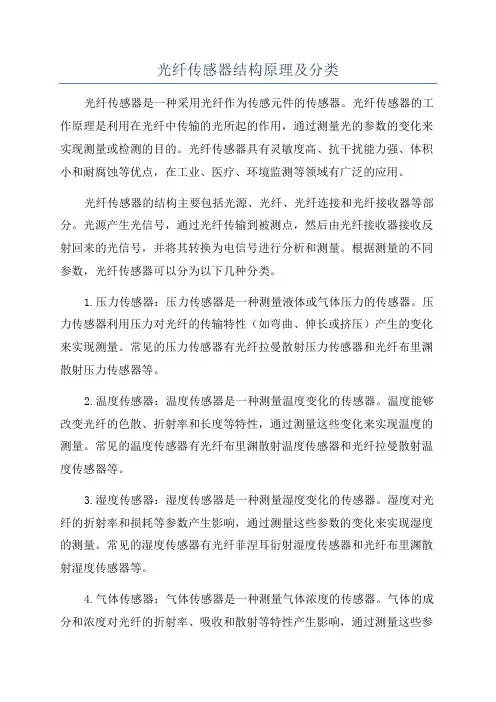

光纤传感器结构原理及分类
光纤传感器结构原理及分类光纤传感器是一种采用光纤作为传感元件的传感器。
光纤传感器的工作原理是利用在光纤中传输的光所起的作用，通过测量光的参数的变化来实现测量或检测的目的。
光纤传感器具有灵敏度高、抗干扰能力强、体积小和耐腐蚀等优点，在工业、医疗、环境监测等领域有广泛的应用。
光纤传感器的结构主要包括光源、光纤、光纤连接和光纤接收器等部分。
光源产生光信号，通过光纤传输到被测点，然后由光纤接收器接收反射回来的光信号，并将其转换为电信号进行分析和测量。
根据测量的不同参数，光纤传感器可以分为以下几种分类。
1.压力传感器：压力传感器是一种测量液体或气体压力的传感器。
压力传感器利用压力对光纤的传输特性（如弯曲、伸长或挤压）产生的变化来实现测量。
常见的压力传感器有光纤拉曼散射压力传感器和光纤布里渊散射压力传感器等。
2.温度传感器：温度传感器是一种测量温度变化的传感器。
温度能够改变光纤的色散、折射率和长度等特性，通过测量这些变化来实现温度的测量。
常见的温度传感器有光纤布里渊散射温度传感器和光纤拉曼散射温度传感器等。
3.湿度传感器：湿度传感器是一种测量湿度变化的传感器。
湿度对光纤的折射率和损耗等参数产生影响，通过测量这些参数的变化来实现湿度的测量。
常见的湿度传感器有光纤菲涅耳衍射湿度传感器和光纤布里渊散射湿度传感器等。
4.气体传感器：气体传感器是一种测量气体浓度的传感器。
气体的成分和浓度对光纤的折射率、吸收和散射等特性产生影响，通过测量这些参数的变化来实现对气体的测量。
常见的气体传感器有光纤红外吸收气体传感器和光纤光谱吸收气体传感器等。
5.应力传感器：应力传感器是一种测量物体受力变化的传感器。
应力对光纤的拉伸或挤压产生的变形影响光的传输特性，通过测量光纤的变形来实现对应力的测量。
常见的应力传感器有光纤布里渊散射应力传感器和光纤拉曼散射应力传感器等。
除了以上的分类，光纤传感器还可以根据测量原理和传输方式来进行分类。
例如，根据测量原理，光纤传感器可以分为离散光纤传感器和连续光纤传感器；根据传输方式，光纤传感器可以分为点型光纤传感器和线型光纤传感器等。

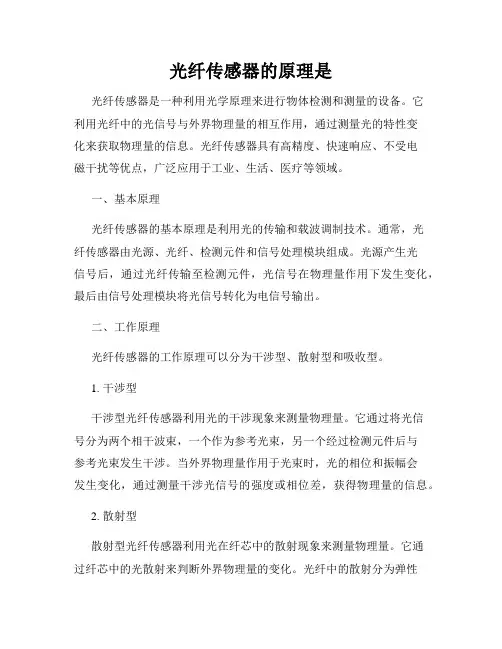

光纤传感器的原理是
光纤传感器的原理是光纤传感器是一种利用光学原理来进行物体检测和测量的设备。
它利用光纤中的光信号与外界物理量的相互作用，通过测量光的特性变化来获取物理量的信息。
光纤传感器具有高精度、快速响应、不受电磁干扰等优点，广泛应用于工业、生活、医疗等领域。
一、基本原理光纤传感器的基本原理是利用光的传输和载波调制技术。
通常，光纤传感器由光源、光纤、检测元件和信号处理模块组成。
光源产生光信号后，通过光纤传输至检测元件，光信号在物理量作用下发生变化，最后由信号处理模块将光信号转化为电信号输出。
二、工作原理光纤传感器的工作原理可以分为干涉型、散射型和吸收型。
1. 干涉型干涉型光纤传感器利用光的干涉现象来测量物理量。
它通过将光信号分为两个相干波束，一个作为参考光束，另一个经过检测元件后与参考光束发生干涉。
当外界物理量作用于光束时，光的相位和振幅会发生变化，通过测量干涉光信号的强度或相位差，获得物理量的信息。
2. 散射型散射型光纤传感器利用光在纤芯中的散射现象来测量物理量。
它通过纤芯中的光散射来判断外界物理量的变化。
光纤中的散射分为弹性散射和非弹性散射两种，其中弹性散射主要受到光纤材料的缺陷、晶格振动等因素影响，非弹性散射则由于外界物理量的作用引起光纤材料中电子的激发和产生。
通过测量散射光信号的强度、频谱等特性，可以获取物理量的信息。
3. 吸收型吸收型光纤传感器利用光在特定介质中的吸收现象来测量物理量。
它通过在光纤中引入吸收介质，当外界物理量作用于吸收介质时，吸收介质中的光吸收发生变化。
通过测量光的强度变化，可以获得物理量的信息。
三、应用领域光纤传感器在诸多领域有着广泛的应用。
1. 工业领域在工业自动化控制中，光纤传感器可用于测量温度、压力、液位、流量等物理量。
通过光纤传感器的应用，可以实现高精度、实时的物理量检测和测量，从而提高生产效率、保证产品质量。
2. 生活领域光纤传感器在生活中也有着广泛的应用，如煤气检测、火灾报警、安全防范等。

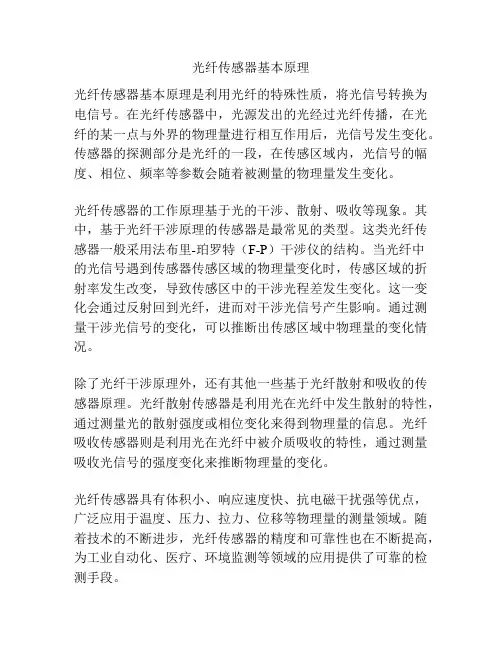

光纤传感器基本原理
光纤传感器基本原理
光纤传感器基本原理是利用光纤的特殊性质，将光信号转换为电信号。
在光纤传感器中，光源发出的光经过光纤传播，在光纤的某一点与外界的物理量进行相互作用后，光信号发生变化。
传感器的探测部分是光纤的一段，在传感区域内，光信号的幅度、相位、频率等参数会随着被测量的物理量发生变化。
光纤传感器的工作原理基于光的干涉、散射、吸收等现象。
其中，基于光纤干涉原理的传感器是最常见的类型。
这类光纤传感器一般采用法布里-珀罗特（F-P）干涉仪的结构。
当光纤中
的光信号遇到传感器传感区域的物理量变化时，传感区域的折射率发生改变，导致传感区中的干涉光程差发生变化。
这一变化会通过反射回到光纤，进而对干涉光信号产生影响。
通过测量干涉光信号的变化，可以推断出传感区域中物理量的变化情况。
除了光纤干涉原理外，还有其他一些基于光纤散射和吸收的传感器原理。
光纤散射传感器是利用光在光纤中发生散射的特性，通过测量光的散射强度或相位变化来得到物理量的信息。
光纤吸收传感器则是利用光在光纤中被介质吸收的特性，通过测量吸收光信号的强度变化来推断物理量的变化。
光纤传感器具有体积小、响应速度快、抗电磁干扰强等优点，广泛应用于温度、压力、拉力、位移等物理量的测量领域。
随着技术的不断进步，光纤传感器的精度和可靠性也在不断提高，为工业自动化、医疗、环境监测等领域的应用提供了可靠的检测手段。
光纤传感器结构原理及分类
光纤传感器结构原理及分类光纤传感器是利用光信号进行检测和测量的传感器。
它利用光纤的特性，将光信号转化为电信号，通过电信号来实现对被监测对象的检测和测量。
光纤传感器具有很多优点，例如高灵敏度、宽测量范围、抗干扰性强等。
在实际应用中广泛用于工业控制、环境监测、医疗诊断等领域。
1.光源：光源是将电信号转化为光信号的部分，一般采用半导体激光器或发光二极管。
光源发出的光信号经过光纤传输到被测量的目标位置。
2.光纤：光纤是将光信号从光源传输到被测量的目标位置的媒介，一般采用光纤束或光纤缆。
光纤传输中的光信号会受到光纤本身的损耗和传播时延影响。
3.光纤接收器：光纤接收器是将光信号转化为电信号的部分，一般采用光电二极管或光电探测器。
光纤接收器接收到光信号后会将其转化为电信号，并经过信号处理之后得到最终的测量结果。
根据测量原理和应用领域的不同，光纤传感器可以分为多种不同的类型，包括：1.光纤光栅传感器：利用光纤中的光栅结构来实现对光信号的测量和检测。
根据光栅的不同形式，可以分为布拉格光栅传感器、光栅光纤传感器等。
2.光纤干涉传感器：利用光纤中的光干涉效应来实现对光信号的测量和检测。
根据干涉原理的不同，可以分为菲涅尔光纤传感器、迈可逊干涉光纤传感器等。
3.光纤拉曼传感器：利用光纤中的拉曼散射效应来实现对被测量物质的测量和分析。
光纤拉曼传感器可以用于分析物质的组分、浓度、温度等。
4.光纤陀螺仪：利用光纤中的圆坐标光相互作用效应来实现测量物体的旋转和角速度等。
光纤陀螺仪被广泛应用于航空航天、海洋导航等领域。
5.光纤压力传感器：利用光纤中光纤的变形来测量压力的传感器。
光纤压力传感器可以用于测量各种压力、加力、扭矩等。
6.光纤温度传感器：利用光纤中光栅或光干涉效应对温度进行测量和检测。
光纤温度传感器在工业自动化、火力发电等领域有着广泛的应用。
综上所述，光纤传感器结构原理与分类的了解对于实际应用中光纤传感器的选择和设计具有重要意义。
光纤传感器工作原理
光纤传感器工作原理一、引言光纤传感器作为一种基于光电探测原理的传感器，广泛应用于光通信、工业控制、环境监测等领域。
本文将介绍光纤传感器的工作原理以及其应用。
二、光纤传感器的类型根据测量物理量的不同，光纤传感器可以分为多种类型，包括光纤拉曼传感器、光纤布拉格光栅传感器、光纤色散传感器等。
不同类型的光纤传感器在工作原理上存在差异，但都基于光的传输和探测原理。
三、光纤传感器的基本结构光纤传感器的基本结构包括光源、传感光纤、信号处理单元和探测器。
光源发出的光经过传感光纤传输到探测点，通过与被测物理量的作用产生光信号变化，然后被探测器接收并转换成电信号，最终由信号处理单元进行处理和分析。
四、光纤传感器的工作原理1. 光的传输光纤传感器的工作起始于光的传输。
光源产生的光经由传感光纤内部的折射作用，沿着光纤的轴向传输到传感点。
2. 光的作用传感点是光纤传感器用来测量物理量的位置，被测量的物理量可以是温度、压力、应变等。
这些物理量的作用会导致在传感点附近的光信号发生变化。
3. 光信号的变化被测量物理量作用于传感点后，光信号的特性将发生变化，如光的强度、频率、相位等。
这些变化是被测量物理量的直接体现。
4. 光信号的探测和处理光信号变化后，进入探测器进行探测。
探测器可以是光敏二极管、光电倍增管等光电设备。
探测器将光信号转换为电信号，并传送给信号处理单元进行进一步分析和处理。
五、光纤传感器的应用光纤传感器具有高灵敏度、抗干扰性强等特点，因此在许多领域得到了广泛应用。
1. 光纤传感器在工业控制领域的应用通过测量温度、压力、位移等物理量，光纤传感器可以实现对工业过程的监控和控制，提高生产效率和产品质量。
2. 光纤传感器在环境监测领域的应用利用光纤传感器测量空气污染、水质污染等环境参数，可以实现对环境的实时监测和污染源的定位，为环境保护提供有力的手段。
3. 光纤传感器在光通信领域的应用光纤传感器在光通信领域的应用主要集中在信号的传输和监测方面，可以实现对光信号的调制、解调和测量，提高通信系统的性能和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用的五类光纤传感器基本原理解析
根据被调制的光波的性质参数不同，这两类光纤传感器都可再分为强度调制光纤传感器、相位调制光纤传感器、频率调制光纤传感器、偏振态调制光纤传感器和波长调制光纤传感器。
1）强度调制型光纤传感器
基本原理是待测物理量引起光纤中传输光光强的变化，通过检测光强的变化实现对待测量的测量。
恒定光源发出的强度为I的光注入传感头，在传感头内，光在被测信号的作用下其强度发生了变化，即受到了外场的调制，使得输出光强的包络线与被测信号的形状一样，光电探测器测出的输出电流也作同样的调制，信号处理电路再检测出调制信号，就得到了被测信号。
这类传感器的优点是结构简单、成本低、容易实现，因此开发应用的比较早，现在已经成功的应用在位移、压力、表面粗糙度、加速度、间隙、力、液位、振动、辐射等的测量。
强度调制的方式很多，大致可分为反射式强度调制、透射式强度调制、光模式强度调制以及折射率和吸收系数强度调制等等。
一般反射式强度调制、透射式强度调制、折射率强度调制称为外调制式，光模式称为内调制式。
但是由于原理的限制，它易受光源波动和连接器损耗变化等的影响，因此这种传感器只能用于干扰源较小的场合。
2）相位调制型光纤传感器
基本原理是：在被测能量场的作用下，光纤内的光波的相位发生变化，再用干涉测量技术将相位的变化转换成光强的变化，从而检测到待测的物理量。
相位调制型光纤传感器的优点是具有极高的灵敏度，动态测量范围大，同时响应速度也快，其缺点是对光源要求比较高同时对检测系统的精密度要求也比较高，因此成本相应较高。
目前主要的应用领域为：利用光弹效应的声、压力或振动传感器；利用磁致伸缩效应的电流、磁场传感器；利用电致伸缩的电场、电压传感器；利用赛格纳克效应的旋转角速度传感器(光纤陀螺)等。
