35kV及以下系统变压器及线路保护的配置与整定一、保护配置要求GB/T-14285-2006《继电保护和安全自动装置技术规程》要求:(一)35kV线路保护35kV为中性点非有效接地电力网的线路,对相间短路和单相接地,应按本条的规定装设相应的保护。

1、对相间短路,保护应按下列原则配置:1)保护装置采用远后备方式。

2)下列情况应快速切除故障:A)如线路短路,使发电厂厂用电母线低于额定电压的60%时;B)如切除线路故障时间长,可能导致线路失去热稳定时;C)城市配电网络的直馈线路,为保证供电质量需要时;D)与高压电网邻近的线路,如切除故障时间长,可能导致高压电网产生稳定问题时。

2、对相间短路,应按下列规定装设保护装置。

1)单侧电源线路可装设一段或两段式电流速断保护和过电流保护,必要时可增设复合电压闭锁元件。

由几段线路串联的单侧电源线路及分支线路,如上述保护不能满足选择性、灵敏性和速动性的要求时,速断保护可无选择地动作,但应以自动重合闸来补救。

此时,速断保护应躲开降压变压器低压母线的短路。

2)复杂网络的单回路线路A)可装设一段或两段式电流速断保护和过电流保护,必要时,保护可增设负荷电压闭锁元件和方向元件。

如不满足选择性、灵敏性和速动性的要求或保护构成过于复杂式,宜采用距离保护。

B)电缆及架空短线路,如采用电流电压保护不能满足选择性、灵敏性和速动性要求时,宜采用光纤电流差动保护作为主保护,以带方向或不带方向的电流电压保护作为后备保护。

C)环形网络宜开环运行,并辅以重合闸和备用电源自动投入装置来增加供电可靠性。

如必须环网运行,为了简化保护,可采用故障时先将网络自动解列而后恢复的方式。

3、平行线路平行线路宜分列运行,如必须并列运行时,可根据其电压等级,重要查那关度和具体情况按下列方式之一装设保护,整定有困难时,运行双回线延时段保护之间的整定配合无选择性:A)装设全线速动保护作为主保护,以阶段式距离保护作为主保护和后备保护;B)装设有相继速动功能的阶段式距离保护作为主保护和后备保护。

35KV变电站保护调试

35KV变电站保护调试

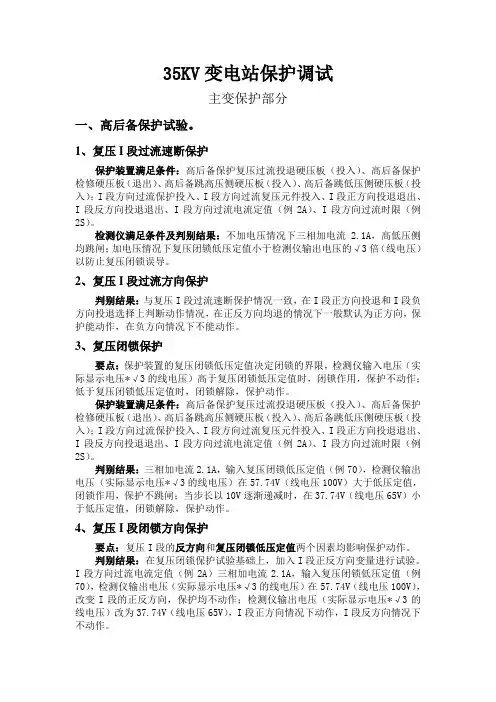

35KV变电站保护调试主变保护部分一、高后备保护试验。

1、复压I段过流速断保护保护装置满足条件:高后备保护复压过流投退硬压板(投入)、高后备保护检修硬压板(退出)、高后备跳高压侧硬压板(投入)、高后备跳低压侧硬压板(投入);I段方向过流保护投入、I段方向过流复压元件投入、I段正方向投退退出、I段反方向投退退出、I段方向过流电流定值(例2A)、I段方向过流时限(例2S)。

检测仪满足条件及判别结果:不加电压情况下三相加电流 2.1A,高低压侧均跳闸;加电压情况下复压闭锁低压定值小于检测仪输出电压的√3倍(线电压)以防止复压闭锁误导。

2、复压I段过流方向保护判别结果:与复压I段过流速断保护情况一致,在I段正方向投退和I段负方向投退选择上判断动作情况,在正反方向均退的情况下一般默认为正方向,保护能动作,在负方向情况下不能动作。

3、复压闭锁保护要点:保护装置的复压闭锁低压定值决定闭锁的界限,检测仪输入电压(实际显示电压*√3的线电压)高于复压闭锁低压定值时,闭锁作用,保护不动作;低于复压闭锁低压定值时,闭锁解除,保护动作。

保护装置满足条件:高后备保护复压过流投退硬压板(投入)、高后备保护检修硬压板(退出)、高后备跳高压侧硬压板(投入)、高后备跳低压侧硬压板(投入);I段方向过流保护投入、I段方向过流复压元件投入、I段正方向投退退出、I段反方向投退退出、I段方向过流电流定值(例2A)、I段方向过流时限(例2S)。

判别结果:三相加电流2.1A,输入复压闭锁低压定值(例70),检测仪输出电压(实际显示电压*√3的线电压)在57.74V(线电压100V)大于低压定值,闭锁作用,保护不跳闸;当步长以10V逐渐递减时,在37.74V(线电压65V)小于低压定值,闭锁解除,保护动作。

4、复压I段闭锁方向保护要点:复压I段的反方向和复压闭锁低压定值两个因素均影响保护动作。

判别结果:在复压闭锁保护试验基础上,加入I段正反方向变量进行试验。

35KV负荷变电站各个保护定置配置原则

35KV负荷变电站各个保护定置配置原则
电流II段电压定值(Udz2)
1
-30°灵敏角投退(ALM2)
0
电流II段电压投退(UBS2)
1
电流II段方向投退(DBS2)
0
3.电流Ⅲ段保护
电流Ⅲ段定值(Idz3)
与变压器高压侧III段定置相同(注:需则算为进线定值)
延时方式(YSFS)
0
电流Ⅲ段时限(T3)
1
电流Ⅲ段电压定值(Udz3)
70
-30°灵敏角投退(ALM3)
比率制动系数(S)
一般取0.5
谐波制动系数(K2)
一般取0.2
差动平衡系数(Kb)
Kb=1.732*(Un低*N低)/(Un高*N高)
TA断线闭锁投退(TABS)
1
TA二次接线(TAJX)
根据现场接线设置1
4. 差流越限保护
差流越限定值(Iyx)
0.5倍的最小动作电流
差流越限时限(Tyx)
5~10S
进线不投重合闸
重合闸同期角(Ach)
进线不投重合闸
重合闸方式(Mch)
进线不投重合闸
抽取电压相别(TUx)
进线不投重合闸
遥控合闸方式(Myh)
进线不投重合闸
6.零序电流保护(R1版)
零序电流定值(I0dz)
一般不投0.12
零序电流时限(T0)
一般不投5
零序电流跳闸(I0TZ)
一般不投0
7.零流I段
保护(R2版)
0.1
零序时限(Tlx)
10
跳闸控制字(LXTZ)
0
8低电压保护
低电压定值(Udy)
50
低电压时限(Tdy)
0.5
9过电压保护
过电压定值(Ugy)

复合电压闭锁过流保护的原理

复合电压闭锁过流保护的原理

复合电压闭锁过流保护的原理1.低电压元件,电压取自本侧的YH或变压器各侧的YH动作判据:动作值小于低电压元件整定值。

2。

负序电压元件,电压取自本侧或变压器各侧,动作判据:动作值大于负序电压元件整定值。

3。

过流元件,电流取自本侧的LH,任一相电流大于过流定值。

两个电压元件是或的关系,加上过流元件,就满足复合电压闭锁过流保护的出口条件了。

就是电压满足条件(正序小于一定的值,一般额定电压的60%-65%负序电压大于一定的值;零序大于一定的值,三者只要一个满足就可以,或的关系)和电流满足(正序电流大于一定的值)跳开关了.复压闭锁过流的具体含义是什么?包括三个条件:1、低压元件;2、负序电压元件;3、过流元件保护功能配置方向闭锁的复合电压闭锁的过流保护,具有两时限出口,第一时限出口跳分段开关;第二时限跳主变各侧开关。

零压闭锁零序电流保护,具有两时限出口,第一时限出口跳分段开关;第二时限跳主变各侧开关。

零序过流保护PT断线检测过负荷保护告警反应非电量故障的有载瓦斯保护测量功能配置:全部电量的测量采用交流采样获得,可测量电压、保护电流、零序电压电流。

电力系统出现故障时常伴随的现象是电流的增大和电压的降低,过流保护就是通过系统故障时电流的急剧增大来实现的。

但是由于大型设备、机械的起动也会造成电流的瞬间增大,有可能造成开关的误动,为了防止其误动,在保护中增加低电压元件,将PT电压引入保护装置中,构成低电压闭锁过流,只有在“电流的增大和电压的降低”这两个条件同时满足时才出口跳闸。

在将过流保护用于变压器的后备保护用时,再增加一个负序电压元件,作为一个闭锁条件,这样就构成了复合电压闭锁过流了。

电压闭锁过流保护一一当电流大于过流保护的定值时,如低电压没动作就闭锁(保护不出口),低电压也动作时,保护就跳闸。

一般的过流保护动作灵敏度不够,为了提高保护动作的灵敏度,做法是结合母线的电压变化情况,这样即考虑了电压又考虑了电流,从而可区分过负荷和过流,提高了过流保护的灵敏度。

复压闭锁过流保护动作原理要求

复压闭锁过流保护动作原理要求

本保护反应相间短路故障,作为变压器等保护的后备保护.包括以下元件1。

低电压元件,电压取自本侧的YH或变压器各侧的YH。

动作判据:动作值小于低电压元件整定值.2。

负序电压元件,电压取自本侧或变压器各侧,动作判据:动作值大于负序电压元件整定值.3。

过流元件,电流取自本侧的LH,任一相电流大于过流定值。

两个电压元件是或的关系,加上过流元件,就满足复合电压闭锁过流保护的出口条件了。

就是电压满足条件(正序小于一定的值,一般额定电压的60%—65%;负序电压大于一定的值;零序大于一定的值,三者只要一个满足就可以,或的关系)和电流满足(正序电流大于一定的值)跳开关了。

复压闭锁过流的具体含义是什么?包括三个条件:1、低压元件;2、负序电压元件;3、过流元件保护功能配置方向闭锁的复合电压闭锁的过流保护,具有两时限出口,第一时限出口跳分段开关;第二时限跳主变各侧开关。

零压闭锁零序电流保护,具有两时限出口,第一时限出口跳分段开关;第二时限跳主变各侧开关。

零序过流保护PT断线检测过负荷保护告警反应非电量故障的有载瓦斯保护测量功能配置:全部电量的测量采用交流采样获得,可测量电压、保护电流、零序电压电流. 电力系统出现故障时常伴随的现象是电流的增大和电压的降低,过流保护就是通过系统故障时电流的急剧增大来实现的.但是由于大型设备、机械的起动也会造成电流的瞬间增大,有可能造成开关的误动,为了防止其误动,在保护中增加低电压元件,将PT电压引入保护装置中,构成低电压闭锁过流,只有在“电流的增大和电压的降低"这两个条件同时满足时才出口跳闸.在将过流保护用于变压器的后备保护用时,再增加一个负序电压元件,作为一个闭锁条件,这样就构成了复合电压闭锁过流了。

用于变压器保护:正常运行时,由于无负序电压,保护装置不动作。

当外部发生不对称短路时,故障相电流启动元件动作,负序电压继电器动作,经延时后动作于变压器两侧断路器跳闸,切除故障。

(1)在后备保护范围内发生不对称短路时,由负序电压启动保护,因此具有较高灵敏度;(2)在变压器后(高压侧)发生不对称短路时,复合电压启动元件的灵敏度与变压器的接线方式无关;(3)由于电压启动元件只接于变压器的一侧,所以接线较简单。

35KV负荷变电站各个保护定置配置原则

35KV负荷变电站各个保护定置配置原则
定值种类
定值项目(符号)
整定原则
1 电流Ⅰ段保护
电流Ⅰ段定值(Idz1)
5倍的
电流II段定值(Idz2)
1.8倍的额定电流
电流II段时限(T2)
0.5
3 电流III段保护
电流III段定值(Idz3)
一般不投
电流III段时限(T3)
一般不投
4 过电压保护
30
复压检测投退(FYJC)
1
TV断线闭锁投退(TVBS)
1
15. 测量
直流一系数(V1)
Pt100为100 Cu50为50
直流二系数(V2)
Pt100为100 Cu50为50
三、35KV进线
定值种类
定值项目(符号)
整定原则
1.电流Ⅰ段保护
电流Ⅰ段定值(Idz1)
与变压器高压侧I段定置相同(注:需则算为进线定值)
0.5
低压侧负序跳闸投退(TZKZ)
1
11. 低压侧过负荷
低压侧过负荷定值(IfhL)
1.8倍低压侧二次额定电流
低压侧过负荷时限(TfhL)
5~10S
12. 零序电压保护
零序电压定值(U0dz)
30
零序电压时限(Tu0)
5
断线
TV断线投退(TVDX)
1
14.复合电压
低电压定值(UL)
70
负序电压定值(U2dz)
7 不平衡电压
不平衡电压定值(Upudz)
30
不平衡电压时限(Tpu)
0.2
8 零序电流保护
零序电流定值(I0dz)
0.1
零序电流时限(T0)
5
零序电流跳闸(LLTZ)
0

继电保护工专业技能复习题及答案

继电保护工专业技能复习题及答案

继电保护工专业技能复习题及答案一、单选题(共40题,每题1分,共40分)1、单侧电源供电系统短路点的过渡电阻对距离保护的影响是()。

A、保护范围不定B、保护范围不变C、使保护范围伸长D、使保护范围缩短正确答案:D2、保护装置整组试验实测动作时间与整定时间误差最大值不得超过整定时间级差的()。

A、0.2B、0.1C、0.05D、0.15正确答案:B3、按照反措要点的要求,防止跳跃继电器的电流线圈应()。

A、与跳闸继电器出口触点并联B、接在出口触点与断路器控制回路之间C、与断路器跳闸线圈并联D、任意接正确答案:B4、双母线倒闸操作过程中,母线保护仅由()构成,动作时将跳开两段母线上所有联接单元。

A、大差、两个小差B、两个小差C、大差D、一个小差正确答案:C5、在电流互感器二次绕组接线方式不同的情况下,假定接入电流互感器二次导线电阻和继电器的阻抗均相同,二次计算负载以()。

A、不完全星形接线最大B、三相三角形接线最大C、三相全星形接线最大D、两相电流差接线最大正确答案:D6、低频减载装置定检应做()试验。

A、低压闭锁回路检查B、负荷特性检查C、功角特性检查D、以上说法均不正确正确答案:A7、查找直流接地时,所用仪表内阻不应低于()。

A、2000Ω/VB、3000Ω/VC、500Ω/VD、1000Ω/V正确答案:A8、双母线的电流差动保护,当故障发生在母联断路器与母联电流互感器之间时出现动作死区,此时应该()。

A、启动失灵保护B、启动失灵保护及远方跳闸C、启动远方跳闸D、启动母联失灵(或死区)保护正确答案:D9、220~500kV线路分相操作断路器使用单相重合闸,要求断路器三相合闸不同期时间不大于()。

A、10msB、1msC、5ms正确答案:C10、在隔离开关操作的暂态过程中,当隔离开关触点间距离()时发生闪络,将产生最高幅值的单个暂态。

A、刚断开B、最远C、一半D、最近正确答案:B11、距离保护定值校验时,应在()倍的定值下测试动作时间。

35kV母线专用保护闭锁自切方式分析

35kV母线专用保护闭锁自切方式分析

( 1 ) 本 次 故障 属于转 变 性故 障 , 在 故 障 录波 启 动时 ( 故 障初 期 ) , 是差 动 保 护 的 区外 故 障 , 3 5 k V
侧 电流从 4 2 ms开 始 为 零 ( 见图 2 ) , 即转 变 为 区
( 4 ) 当 2号 主变 3 5 k V 母 线 专用 保 护一 旦 启 动后 , 自切合 闸 回路被 永久 闭锁 。 根据 以上 的动作 逻辑 验证 结论 和现场 故 障信 息, 可 以得 出故 障发 生时保 护 的动作情 况 为 : 当故 障属 于 差 动 保 护 的 区 外 故 障 时 , 2号 主 变 的 3 5 k V 过 流保 护 和 母 线 专 用 保 护 同时 启 动 , 将 自切
A) , 自切 就被 永久 闭锁 , 与设 计要 求不 符 。
I A、 I B、 I C为 2号 主 变 1 1 0 k V 侧 电流 ; I a 、 I b 、 I c 为 2号 主 变 3 5
k V 侧 电 流 图 2 故 障 波形
( 2 ) 故 障初期 , 3 5 k V 侧 电流互 感 器 二次 侧 的
电流 冲击 , 使得 3 5 k V 过流保护启动 , 将导致 自
内故 障 , 因此 最终 由差 动保 护动 作跳 闸 。
单位: A
l 5
/、
一 … ~
I A
0 l 5

。 … ~

合 闸回路永 久 闭锁 , 当故 障转 变为 区 内故 障 时 , 差 动保 护动 作跳 闸 , 而 此 时 自切 保 护 的分 段 合 闸 回 路 已被 闭锁 , 故 1 S F — DL不 会合 闸 , 造成 3 5 k VⅡ
母失电。
