光伏电站消防设计说明
光伏发电消防设计
光伏发电消防设计1建（构）筑物火灾危险性分类1.1光伏发电站建（构）筑物火灾危险性分类及耐火等级应符合表的规定:建（构）筑物火灾危险分类及其耐火等级注：a.当综合控制楼（室）未采取防止电缆着火后延伸的措施时，火灾危险性应为丙类。
b.当将不同使用用途的变配电部分布置在一幢建筑物或联合建筑物内时,除另有防火隔离措施的，其建筑物火灾危险性分类及耐火等级应按火灾危险性类别高的确定。
c.当电缆夹层电缆采用A类阻燃电缆时，其火灾危险性可为丁类。
1.2建（构）筑物构件的燃烧性能和耐火极限应符合现行国家标准《建筑设计防火规范》GB50016的规定。
1.3电站内的建（构）筑物与电站外的民用建（构）筑物及各类厂房、库房、堆场、储罐之间的防火间距应符合现行国家标准《建筑设计防火规范》GB50016的规定。
1.4电站内的建（构）筑物及设备的防火间距不宜小于表的规定。
点站内的建（构）筑物及设备的防火间距（m）凸出的燃烧构件时，应从其凸出部分外缘算起。
b.相邻两座建筑物两面的外墙为非燃烧体且无门窗、无外露的燃烧屋檐时,其防火间距可按本距离减少25%c.相邻两座建筑两面较高一面的外墙如为防火墙时，其防火间距不限，但两座建筑物门窗之间的净距不应小于5md.生产建（构）筑物外墙5m以内布置油浸变压器或可燃介质电容器（无功补偿）等电气设备时，该墙在设备高度总高度加3m的水平线以下及设备外廊两侧各3m的范围内，不应设有门、窗、洞口；当建（筑）物外墙距设备外廊5m^l0m时，在上述范围内的外墙可设甲级防火门，设备高度以上可设防火窗，，其耐火极限不应小于0.90h1.5控制室室内装修应采用不燃材料。
1.6设置带油电气设备的建（构）筑物与贴邻或靠近该建（构）筑物的其他建（构）筑物之间必须设置防火墙。
1.7大、中型光伏发电站内的消防车道宜布置成环形；当为尽端式车道时，应设回车场地或回车道。
消防车道宽度及回车场的面积应符合现行国家标准《建筑设计防火规范》GB50016的规定。
屋面分布式光伏支架的防火设计
屋面分布式光伏支架的防火设计随着可再生能源的不断发展和应用，分布式光伏电站成为了屋顶利用太阳能的一种重要方式。
然而，光伏电站在屋面上的安装也带来了防火安全的隐患。
为了保障光伏电站的安全运行，必须进行有效的防火设计。
本文将探讨屋面分布式光伏支架的防火设计原则和方法。
1. 合理选材在屋面分布式光伏支架的设计中，选择阻燃性能良好的材料至关重要。
支架材料应具备良好的防火性能，能够在火灾发生时阻止火势蔓延。
常见的防火材料如镁铝合金、不燃塑料等，这些材料具有较高的阻燃性能和耐高温能力，极大地降低了火灾发生的风险。
2. 线缆敷设屋面分布式光伏电站中，线缆敷设也是防火设计的重要环节之一。
为了减小火灾发生的风险，应采用防火性能良好的电缆，并确保电缆敷设整齐、牢固。
避免电缆长时间暴露在外部环境中，以减少电缆受到火源的直接影响。
3. 隔离措施为了提高屋面分布式光伏电站的防火性能，应合理设置隔离措施。
例如，在光伏电站与屋面之间设置隔火隔离层，以区分光伏组件与屋面物质的接触，防止火灾扩散。
此外，在光伏组件之间也应设置一定的隔离距离，以阻挡火势的传播。
4. 系统监测为了更加有效地保障屋面分布式光伏电站的安全，可安装防火监测系统。
该系统能够及时监测火灾的发生，并触发相应的报警和应急措施。
监测系统应与消防系统进行联动，确保火灾能够及时得到控制和处理。
5. 常规维护屋面分布式光伏支架的防火设计也需要结合常规维护工作来进行。
定期对光伏电站进行设备巡检、清扫等维护工作，及时清除积水、杂物等火灾隐患。
此外，应定期对防火设施和设备进行检测和保养，确保其正常运行和防火效果。
总结：屋面分布式光伏支架的防火设计至关重要，直接关系到光伏电站的安全运行和屋顶的防火安全。
通过选择阻燃性能良好的材料、合理敷设电缆、设置隔离层、安装监测系统以及进行常规维护，能够最大程度地降低火灾发生的风险。
同时，也需要在设计和安装过程中遵循相关的防火标准和规范，确保防火设计的有效性和可靠性。

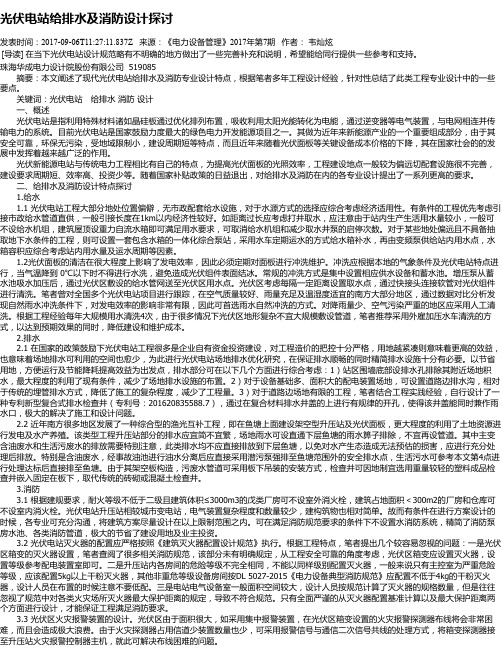

光伏电站给排水及消防设计探讨
光伏电站给排水及消防设计探讨发表时间：2017-09-06T11:27:11.837Z 来源：《电力设备管理》2017年第7期作者：韦灿炫[导读] 在当下光伏电站设计规范略有不明确的地方做出了一些完善补充和说明，希望能给同行提供一些参考和支持。
珠海华成电力设计院股份有限公司 519085摘要：本文阐述了现代光伏电站给排水及消防专业设计特点，根据笔者多年工程设计经验，针对性总结了此类工程专业设计中的一些要点。
关键词：光伏电站给排水消防设计一、概述光伏电站是指利用特殊材料诸如晶硅板通过优化排列布置，吸收利用太阳光能转化为电能，通过逆变器等电气装置，与电网相连并传输电力的系统。
目前光伏电站是国家鼓励力度最大的绿色电力开发能源项目之一。
其做为近年来新能源产业的一个重要组成部分，由于其安全可靠，环保无污染，受地域限制小，建设周期短等特点，而且近年来随着光伏面板等关键设备成本价格的下降，其在国家社会的的发展中发挥着越来越广泛的作用。
光伏新能源电站与传统电力工程相比有自己的特点，为提高光伏面板的光照效率，工程建设地点一般较为偏远切配套设施很不完善，建设要求周期短、效率高、投资少等。
随着国家补贴政策的日益退出，对给排水及消防在内的各专业设计提出了一系列更高的要求。
二、给排水及消防设计特点探讨1.给水1.1 光伏电站工程大部分地处位置偏僻，无市政配套给水设施，对于水源方式的选择应综合考虑经济适用性。
有条件的工程优先考虑引接市政给水管道直供，一般引接长度在1km以内经济性较好。
如距离过长应考虑打井取水，应注意由于站内生产生活用水量较小，一般可不设给水机组，建筑屋顶设重力自流水箱即可满足用水要求，可取消给水机组和减少取水井泵的启停次数。
对于某些地处偏远且不具备抽取地下水条件的工程，则可设置一套包含水箱的一体化综合泵站，采用水车定期运水的方式给水箱补水，再由变频泵供给站内用水点，水箱容积应综合考虑站内用水量及运水周期等因素。
3MW屋顶分布式光伏发电项目消防设计方案
3MW屋顶分布式光伏发电项目消防设计方案1.1设计原则消防设计要认真贯彻“预防为主，防消结合”的方针，达到“以自主灭火为主，外援为辅”的目的。
在工艺设计、材料选用、平面布置中均按照有关消防规定执行。
针对工程的具体情况，采用先进的防火技术，以保障安全、经济合理为宗旨，遏止火灾事故的发生，创造良好的消防环境。
1.2机电消防设计原则电气系统的消防范围包括电缆、各级电压配电装置、主控室等。
消防供电电源可靠，满足相应的消防负荷要求。
变压器、电缆及其他电气设备的消防设置按《火力发电厂与变电站设计防火规范》GB50229、《电力设备典型消防规程》D15027.《电力工程电缆设计规范》GB50217进行设计。
设置完善的防雷设施及其相应的接地系统。
电缆电线的导线截面选择不宜过小，避免过负荷发热引起火灾；消防设备采用阻燃电缆。
开关站内重要场所均设有通信电话1.3工程消防设计1.3.1主要场所和主要机电设备的消防设计(1)本项目位于厂房屋顶，通过厂区对外交通公路，消防车可到达场区。
场区内建筑物及构筑物前均设有道路，用于设备安装及检修并兼做消防通道，道路上应无障碍物，满足规范要求。
(2)电缆的防火措施按规程要求执行。
(3)加强全站防雷措施，避免设备因雷击破坏造成火灾等次生灾害。
1.3.2电气消防装设火灾自动探测报警设备，接入电场的集中报警控制盘；并与光伏电站的计算机监控系统接口。
光伏电站的火灾报警系统主要由火灾自动报警控制器及消防联动控制装置，点式感烟、感温火灾报警、声光报警及联动模块等设备组成。
电缆采取防火封堵措施。
电气设备布置全部满足电气及防火安全距离要求。
1.4安消防车道通过厂区对外交通公路，消防车可到达场区。
场区内建筑物及构筑物前均设有道路，用于设备安装及检修并兼做消防通道，道路上应空无障碍物，满足GB50016-2006《建筑设计防火规范》规范要求。
1.5建筑灭火器根据现行国家标准GB50140-2005《建筑灭火器配置设计规范》的相关规定，本工程各建筑物室内均配置手提式磷酸镂盐干粉灭火器。
光伏发电站消防设计研究
０ 引 言 光伏 发 电是可 再生能源 开发利用 的重要组 成部分 。
作为 我 国的 战略 新兴产 业 ，它在 能源 结 构调 整、节 能 环保领域发挥 着重要作用 。近年来 ，尤其是 “十二五 ” 期 间 ，光伏发 电得 到 了快速迅猛 的发展 。
ｃｏｍ ｐｏｓｅｄ ｏｆ ｅｌｅｃｔｒｉｃａｌ ｅｑｕｉｐｍ ｅｎｔｓ．Ｄｕｒｉｎｇ ｔｈｅ ｄａｙ，ｔｈｅ ｄｃ ｓｉｄｅ ａｌｗａｙｓ ｈａｓ ａ ｐｏｉｎｔ，ａｎｄ ｉｔ ｉｓ ｎｏｔ ｓｕｉｔａｂｌｅ ｆｏｒ ｆ ｉｒｅ ｐｒｏｔｅｃｔｉｏｎ ｗａｔｅｒ ｓｙｓｔｅｍ ．Ｔｈｅ ｆｉｒｅ ｅｘｔｉｎｇｕｉｓｈｉｎｇ ｆａｃｉｌｉｔｉｅｓ ｉｎ ｔｈ ｅ ｂｏｏｓｔｅｒ ｓｔａｔｉｏｎ ｍ ａｉｎｌｙ ｉｎｃｌｕｄｅ ｆ ｉｒｅ ｗａｔｅｒ ｓｕｐｐｌｙ ｓｙｓｔｅｍ ，ｆ ｉｒｅ ｅｘｔｉｎｇｕｉｓｈｅｒ ｃｏｎｆ ｉｇｕｒａｔｉｏｎ ｓｙｓｔｅｍ ａｎｄ ａｕｔｏｍａｔｉｃ ｆ ｉｒｅ ａｌａｒｍ ｓｙｓｔｅｍ ．
收 稿 时 间 ： ２０ｌ ７一ｌ２ ２６ 作 者简介 ｉ王 德 萍 （１９６２．） ， 女 ， 湖 北 武 汉人 ， 专 科 ， 高 级 工 程 师 。 主要 研 究 方 向 为 火力 发 电厂 水 工 工 艺、 消 防设 计 。
根据 《光伏发电站设计规范》 （ＧＢ５０７９７—２０１２）ｔ１］、
关 键 词 ：光伏 发 电站 ：消 防 系统 ：逆 变器 ：变压 器
Ｒｅｓｅａｒｃｈ ｏｎ Ｆｉｒｅ Ｐｒｏｔｅｃｔｉｏｎ Ｄ ｅｓｉｇｎ ｏｆ Ｐｈｏｔｏｖｏｈａｉｃ Ｐｏｗ ｅｒ Ｓｔａｔｉｏｎ
光伏发电站消防要求
光伏发电站消防要求1.大、中型光伏发电站宜布置环形消防通道。
大、中型光伏发电站占地面积大，光伏组件阵列区道路布置为环形，更容易满足消防车通行。
2.大型或无人值守光伏发电站应设置火灾自动报警系统。
火灾自动报警系统信号的接入应符合《电力设备典型消防规程》D15027-2015第6.3.8条的规定。
光伏发电站火灾危险源主要是电缆及电气设备。
大型或无人值守光伏发电站在综合楼（室）、配电装置楼、继电器室、可燃介质电容器室、电缆夹层及电缆竖井等处应设置火灾自动报警系统。
D15027-2015《电力设备典型消防规程》6.3.8火灾自动报警系统应接入本单位或上级24h有人值守的消防监控场所，并有声光警示功能。
3.逆变器室宜配备灭火装置。
不少光伏发电站位于偏远地区，长时间无人值守。
逆变器室是分散布置的，发生火灾不能及时发现，明火要烧到自行熄灭。
悬挂式干粉、六氟丙烷、七氟丙烷气体灭火装置等是一种应用广泛的无管网自动灭火装置,广泛运用在变配电等场所。
该灭火装置能够在火灾初起阶段迅速启动，具有启动先进、灭火高效、环保安全、造价经济、安装便捷、维护方便等优点。
4.草原光伏发电站严禁吸烟、严禁明火。
在出入口、周界围墙或围栏上设立醒目的防火安全标志牌和禁止烟火的警示牌。
防止发生火灾，保护环境和电站设备安全。
5.集中敷设于沟道、槽盒中的电缆直选用阻燃电缆。
防止电缆短路、光伏电控箱、汇流箱、接线盒等组件起火后通过电缆蔓延。
6.太阳电池组件表面应清洁，无杂物或遮挡。
太阳电池组在长期使用中难免落上飞鸟、尘土、落叶等遮挡物，这些遮挡物在太阳电池组件上就形成了阴影。
大型太阳电池组件方阵中行间距不适合也能互相形成阴影。
被遮蔽的太阳电池组件此时会发热，这就是热斑效应。
若热斑效应产生的温度超过了一定极限将会使电池组件上的焊点熔化并毁坏栅线,从而导致整个太阳电池组件的报废。
7.与火力发电厂相同部分的防火和灭火，应符合《电力设备典型消防规程》的相关规定。
光伏发电站消防施工方案
光伏发电站消防施工方案1. 引言随着太阳能发电行业的快速发展，光伏发电站规模不断扩大，但在建设过程中，消防安全问题也变得日益重要。
为了确保光伏发电站的消防安全，本文将提供光伏发电站消防施工方案。
2. 消防设施选择与布局2.1 点位选择在光伏发电站的消防设施选择方面，应根据光伏发电站的规模、布局和特点，合理选择消防设施的点位。
重点关注以下区域：•光伏组件安装区：应布置相应数量的消防栓，便于消防水源接近。
•逆变器和电气设备区：应配置干粉灭火器、灭火器柜等应急灭火设备。
•外部设施：考虑到外部可能发生的火灾，应规划适量的室外消防器材。
2.2 布局设计在消防设施的布局设计方面，应采取合理的布置，以确保光伏发电站的消防安全。
•消防栓：根据光伏发电站的大小和形状，合理布置消防栓，确保其覆盖全面，便于火灾发生时的灭火行动。
•消防水源：考虑到灭火的需要，光伏发电站的区域内应储存足够的清洁水源，以保证消防设施的正常运行。
•火警报警系统：在光伏发电站的关键区域安装火警报警系统，实现对火灾的及时报警，提高应急反应的速度。
3. 消防施工流程3.1 施工前准备工作在进行光伏发电站的消防施工之前，需要进行以下准备工作：•制定消防施工方案：根据光伏发电站的规模和特点，制定详细的消防施工方案，明确工作任务和施工流程。
•安排施工人员：确保施工人员具备相关的消防知识和经验，保证施工质量。
•准备施工材料：提前准备好所需的消防设施和材料，确保施工顺利进行。
3.2 消防设施安装根据消防施工方案，开始进行消防设施的安装工作，包括但不限于：•安装消防水源和消防栓系统：根据布局设计，将消防水源和消防栓系统连接到合适的位置。
•安装火警报警系统：布置火警报警设备和监控设备，以及相应的报警控制中心。
•安装灭火设备：根据需要，安装干粉灭火器、灭火器柜等应急灭火设备。
3.3 检测与调试在完成消防设施的安装后，进行相应的检测与调试工作，确保消防设施能够正常运行。
分布式光伏消防标准
分布式光伏消防标准●引言分布式光伏发电系统在为人们提供清洁能源的同时，也面临着火灾风险。
为了确保分布式光伏发电系统的消防安全，制定本标准。
●范围本标准适用于分布式光伏发电系统的消防安全管理，包括光伏电池组件、逆变器、配电柜等设备的安全要求，以及消防设施和消防安全标识的设置和管理。
●规范性引用文件本标准引用了以下文件：●建筑设计防火规范（GB 50016）●电力设备消防安全规程（DL 5027）●分布式光伏发电站设计规范（GB 50797）术语和定义本标准采用以下术语和定义：●分布式光伏发电系统：利用光伏电池组件将太阳能转化为直流电，再通过逆变器转换为交流电的发电系统。
●光伏电池组件：由光伏材料制成的，能够将太阳能转化为直流电的组件。
●逆变器：将光伏电池组件输出的直流电转换为交流电的设备。
●配电柜：用于分配和控制电能的中低压配电设备。
●消防设施：用于预防和扑灭火灾的设备，如灭火器、消防栓等。
●消防安全标识：用于指示消防设施位置、使用方法等的图形、文字、符号等标识。
光伏系统的消防安全要求5.1 光伏电池组件应符合国家相关标准，并选用经过相关部门认证的产品。
5.2 逆变器应符合国家相关标准，并选用经过相关部门认证的产品。
5.3 配电柜应符合国家相关标准，并选用经过相关部门认证的产品。
5.4 电缆和电线应符合国家相关标准，并选用经过相关部门认证的产品。
5.5 光伏系统的安装和布局应符合建筑设计防火规范等相关标准的要求。
5.6 光伏系统的运行和维护应符合电力设备消防安全规程等相关标准的要求。
6. 消防设施和消防安全标识的要求6.1 消防设施的要求6.1.1 分布式光伏发电系统应根据需要设置相应的消防设施，如灭火器、消防栓、自动喷水灭火系统等。
6.1.2 消防设施的配置和使用应符合相关标准的要求，并应定期进行检查和维护，确保其完好有效。
光伏工程消防设计方案模板
光伏工程消防设计方案模板一、项目概况本工程为光伏发电项目，位于某省某市，建设规模为xx兆瓦，总占地面积约xx平方公里。
工程包括光伏电站、变电站等配套设施。
考虑到光伏电站在运行中可能产生火灾等意外情况，为了保障工程安全，特制定本消防设计方案。
二、设计依据1.《建筑设计防火规范》2.《火灾隐患排查治理办法》3.《光伏电站设计规范》三、消防设施布置1.灭火器材根据光伏电站的实际情况，灭火器材主要包括干粉灭火器、二氧化碳灭火器、泡沫灭火器等，布置在发电设备周围、办公楼、变电站、配电间等重点区域，以便及时应对火灾。
2.消防水源为保证消防施救工作正常进行，需设置消防水池或消防水泵房，保障消火水源充足。
3.消防车道在光伏电站区域内，规划设置消防车道，以便消防车辆通行，确保火灾时消防车辆能够迅速抵达现场。
四、消防通道1.楼梯与走道根据《建筑设计防火规范》，光伏电站的办公楼、变电站等建筑应设置防火楼梯和防火通道，保证人员疏散的有效性。
2.疏散指示标识在光伏电站内设置疏散指示标识，指明疏散通道和安全出口的位置，保障人员在火灾中能够及时疏散。
3.消防通道畅通保证消防通道畅通，不得被障碍物堵塞，以便消防车辆和人员迅速抵达现场。
五、消防设施维护1.灭火器材定期检查对光伏电站内的灭火器材进行定期检查，确保灭火器处于良好状态。
2.消防水源保养定期检查消防水池、消防水泵房等设施，保障消火水源的正常使用。
3.消防通道清理定期清理消防通道，确保通道畅通，以便消防车辆和人员通行。
六、消防演练定期组织消防演练，对光伏电站内的员工进行消防知识培训，提高灭火和疏散逃生能力，使其熟悉应急处理程序，保障安全生产。
七、应急预案针对可能发生的火灾等突发事件，制定详细的应急预案，并通过模拟演练不断完善，以提高突发事件的应对能力和处置效率。
以上就是针对光伏工程消防设计方案的基本内容，希望能够对工程的安全保障起到一定的作用。
光伏电站防火方案
光伏电站防火方案1. 引言光伏电站作为一种新型的可再生能源发电方式，在近年来得到了广泛的应用和推广。
然而，光伏电站由于涉及到大面积的电池板，其防火安全问题一直是人们关注的焦点。
本文将介绍光伏电站防火方案，以保障光伏电站的运营安全。
2. 光伏电站防火措施2.1 建筑设计在光伏电站的建筑设计过程中，应充分考虑防火要求。
具体措施包括：•选择防火性能优良的建筑材料，如防火墙、耐火玻璃等；•设计合理的电路布局，确保电缆和设备之间的距离足够安全，避免火灾蔓延。
2.2 系统监控和报警光伏电站应配备系统监控和报警设备，以实时监测电池板和设备的工作状况。
具体措施包括：•安装温度传感器，监测电池板的温度，一旦温度异常升高，及时报警；•安装烟雾传感器，一旦检测到烟雾，立即发出警报；•配备可视化监控系统，实时查看光伏电站的运行情况。
2.3 消防设备配备光伏电站应配备消防设备，以及时进行火灾扑救。
具体措施包括：•配备消防栓和灭火器，并定期对其进行维护和检查；•定期进行灭火器的演练和培训，提高工作人员对火灾的应急处理能力；•设置明确的消防通道和紧急出口，保证人员疏散的畅通。
2.4 定期维护和检查光伏电站应定期进行维护和检查，确保设备和电池板的正常运行。
具体措施包括：•定期清理电池板上的灰尘和杂物，保持其光吸收效率；•检查电池板和设备的接线是否松动，及时修复；•定期检查电池板的绝缘状况，避免因绝缘损坏引起火灾。
3. 风险评估和预防措施针对光伏电站可能存在的风险，需进行风险评估，并采取相应的预防措施。
具体措施包括：•对光伏电站的周边环境进行评估，了解潜在的火灾危险源；•建立健全的消防预案，并指定专人负责协调和执行应急措施；•增加火灾的预警措施，如设置火灾报警器和应急广播系统。
4. 培训和应急演练为了提高员工的消防意识和火灾应急能力，光伏电站应定期进行培训和应急演练。
具体措施包括：•组织员工参加消防知识培训，提高火灾防护意识和自救能力；•定期组织火灾应急演练，检验应急预案的有效性，完善相关措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
火灾报警系统设计说明
1.项目概述：
本图为XXM光伏并网项目火灾报警系统施工设计图纸，本设计包含光伏厂区分站房火灾报警系统及生产楼火灾自动报警系统的设计。
2.本设计主要依据的规范：
1)《建筑设计防火规范》GB50016-2006
2)《火力发电厂与变电站设计防火规范》GB 50229-2006
3)《建筑灭火器配置设计规范》GB50140-2005
4)《火灾自动报警系统设计规范》GB50116-98
3.设计范围：
根据当前光伏电站的实际容量考虑，本设计将火灾报警系分为小型电站火灾报警系统及大型电站火灾报警系统的设计及说明，其中小型电站主要是1MW以内的低压、中压并网系统，大型电站为10MW以上的光伏电站，一般需配置火灾自动报警系统，目前，国家暂无光伏电站设计防火相关方面的规范，光伏电站防火设计可依据上述标准规范进行设计。
本说明将涵盖上述三种不同容量系统的防火设计要求。
4、小型电站火灾报警系统
根据火力发电厂与变电站设计防火规范，50MW以上机组应设置自动报警系统，故小型电站可根据实际情况按相关规范要求设计，配置一定数量灭火器来实现防火要求。
具体设计要求如下：
4.1）本电站为E类中危险级,应布置干粉灭火器。
4.2）灭火器的摆放应稳固，便于取用，其铭牌应朝外，若灭火器设置在灭火器箱内，灭火器箱不得上锁。
4.3）灭火器顶部距离地面高度不大于1.5m。
底部距离地面高度不宜小于0.08m，灭火器数量每处均为二具。
4.4）应依照国家相关灭火器检验标准对灭火器进行检查更换。
5、大型电站火灾报警系统：
5.1）本系统为XX项目火灾报警系统火灾报警系统，设备生产厂家为XXX，本系统采用火灾自动报警系统实现对光伏电站的整体监控及防护。
5.2）本设计范围为XX工程光伏方阵场逆变升压室及无功补偿室区域火灾报警系统，本期将#1~#20逆变升压室信号及无功补偿室信号接至火灾报警控制器主机上。
5.3）本工程火灾报警系统由火灾报警控制器、感烟探测器、手动报警按钮、声光报警器和各类模块及消防电话等组成。
5.4）手动报警器按钮、控制模块底边均距所在地面1.5m,声光报警器距所在地面为2m，图中仅为示意图。
5.5）当发生火灾时,报警区域内任意一个火灾探测器或手动报警按钮报警后,相应报警区域的声光报警动作。
5.6）所有接线处均需锡焊或用端子连接,线上要有标记号。
5.7）探测器的+线应为红色、-线应为蓝色。
电源线+、-应用不同颜色的线并全场统一。
5.8）探测器安装位置，距墙或梁应大于500mm，距送风口大于1500mm，回风口500mm。
5.9）为防尘防水,模块箱、主机盘设备采用下进下出进线方式，进线敲落孔与线管间应作防尘处理。
5.10）火灾报警控制器应按照规范要求做好接地，可采用公共接地系统或专用接地，电阻值满足施工规范要求。
采用专用接地时，接地电阻值不应大于4欧；采用公用接地时，接地电阻值不应大于1欧。
5.11）施工应满足《火灾自动报警系统施工及验收规范》(GB 50166-2007)的要求。
5.12)逆变升压室之间及无功补偿室和综合楼之间的信号线、电源线通过1根ZR-KVVP2-22电缆相连，逆变升压室之间的消防电话线通过1根ZR-KVVP2-22电缆相连。
5.13)逆变升压室及无功补偿室内的软线采用沿墙穿管敷设。
信号线和电源线
可共穿一根管敷设，消防电话线单独穿管。
5.14)主控室火灾报警系统依照图纸要求进行施工，将所有的型号线汇至中控室火灾报警控制器中。
7.火灾报警系统设备清单及说明：
消防系统配置清单。
