水质多参数在线监测仪
操作手册多参数水质分析仪使用方法说明书
操作手册多参数水质分析仪使用方法说明书操作手册-多参数水质分析仪使用方法说明书一、引言多参数水质分析仪是一种广泛应用于水质检测领域的设备，能够快速准确地测量水样中的多种参数。
本操作手册将详细介绍多参数水质分析仪的使用方法，旨在为用户提供清晰的操作指导和使用技巧。
二、设备概述多参数水质分析仪是由测量单元、显示屏、控制键以及数据存储和输出接口等组成。
测量单元包含多个传感器和电路板，能够同时检测pH值、溶解氧、浊度等多个水质参数。
显示屏用于显示测量结果，控制键用于调整仪器参数。
三、准备工作1. 检查设备：确保设备外观完好，无损坏和杂质，并检查传感器是否干净。
2. 连接电源：将多参数水质分析仪连接到电源插座，并确保电源适配器与仪器连接正确。
3. 准备水样：取得待分析的水样，确保样品已被正确收集并储存。
四、使用流程1. 打开仪器：按下电源按钮，待显示屏亮起后，多参数水质分析仪即开机成功。
2. 校准传感器：在使用前，需要进行传感器的校准。
按下菜单键，进入菜单界面，选择校准选项，按照屏幕提示进行校准操作。
3. 设置参数：进入主界面后，使用方向键选择参数设置选项，按下确认键，根据需要输入相应参数，并确保参数设置正确。
4. 测量水样：将待分析的水样倒入仪器的测量池中，确保水样充分覆盖传感器，并等待测量结果的显示。
5. 记录结果：根据需要，将测量结果记录在纸质表格或电子表格中，以备后续分析和参考。
五、注意事项1. 操作前请阅读操作手册，并按照要求正确操作，避免操作失误和仪器损坏。
2. 使用时请注意安全，避免将仪器暴露于潮湿、高温或污染环境中。
3. 学习仪器的校准方法和周期，确保测量结果的准确性和可靠性。
4. 定期对仪器进行维护和保养，清洁传感器和仪器表面，以防止杂质对测量结果的影响。
5. 仪器长时间不使用时，请将其断开电源，并存放在干燥通风的地方，避免损坏和电源浪费。
六、故障排除在使用过程中，可能会出现以下常见故障，用户可根据情况进行排除：1. 仪器显示异常：请检查电源是否接好，尝试重启仪器。
水质多参数在线监测仪企业标准2020版
企业标准Q/310117JXQB AP003-2020水质多参数在线监测仪2020-04-17实施2020-04-17发布发布前言根据《中华人民共和国标准化法》的规定，特制定本企业标准，作为组织生产和产品质量检验的依据。
本标准主要参照HJ/T96-2003《pH水质自动分析仪技术要求》、HJ/T97-2003《电导率水质自动分析仪技术要求》、HJ/T98-2003《浊度水质自动分析仪技术要求》、HJ/T 99-2003《溶解氧（DO）水质自动分析仪技术要求》，并结合产品自身特点进行编制，安全性能试验参照GB4793.1-2007《测量、控制和实验室用电气设备的安全要求第1部分:通用要求》。
本标准的制定执行了GB/T 1.1－2009《标准化工作导则第1部分：标准的结构和编写》的规定。
请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。
水质多参数在线监测仪1范围本标准规定了水质多参数在线监测仪的术语和定义、命名、测量方式、基本参数、正常工作条件、技术要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于水质多参数在线监测仪(以下简称仪器)。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T191包装储运图示标志GB4793.1-2007测量、控制和实验室用电气设备的安全要求第1部分:通用要求GB/T6920-1986水质pH的测定玻璃电极法GB/T11007-2008电导率仪试验方法GB/T13200-1991水质浊度的测定GB/T13195-91水质水温的测定温度计或颠倒温度计测定法HJ/T96-2003pH水质自动分析仪技术要求HJ/T97-2003电导率水质自动分析仪技术要求HJ/T98-2003浊度水质自动分析仪技术要求HJ/T99-2003溶解氧（DO）水质自动分析技术要求HJ/T506-2009水质溶解氧的测定电化学探头法3术语和定义下列术语和定义适用于本标准。

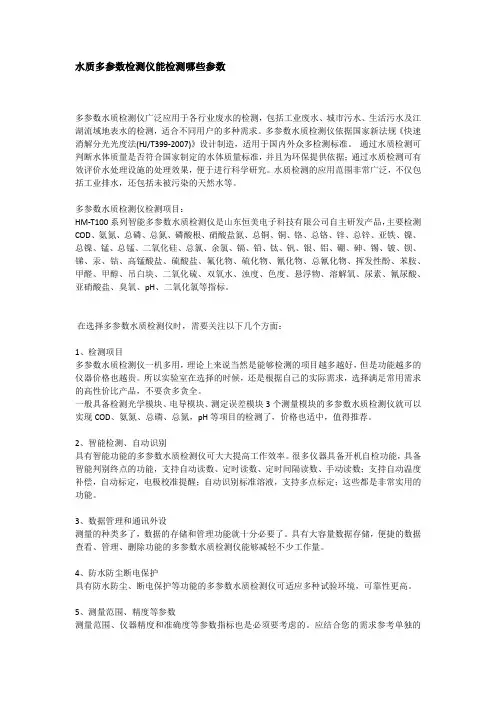

水质多参数检测仪能检测哪些参数
水质多参数检测仪能检测哪些参数多参数水质检测仪广泛应用于各行业废水的检测，包括工业废水、城市污水、生活污水及江湖流域地表水的检测，适合不同用户的多种需求。
多参数水质检测仪依据国家新法规《快速消解分光光度法(HJ/T399-2007)》设计制造，适用于国内外众多检测标准。
通过水质检测可判断水体质量是否符合国家制定的水体质量标准，并且为环保提供依据；通过水质检测可有效评价水处理设施的处理效果，便于进行科学研究。
水质检测的应用范围非常广泛，不仅包括工业排水，还包括未被污染的天然水等。
多参数水质检测仪检测项目：HM-T100系列智能多参数水质检测仪是山东恒美电子科技有限公司自主研发产品，主要检测COD、氨氮、总磷、总氮、磷酸根、硝酸盐氮、总铜、铜、铬、总铬、锌、总锌、亚铁、镍、总镍、锰、总锰、二氧化硅、总氯、余氯、镉、铅、钛、钒、银、铝、硼、砷、锡、铍、钡、锑、汞、钴、高锰酸盐、硫酸盐、氟化物、硫化物、氰化物、总氰化物、挥发性酚、苯胺、甲醛、甲醇、吊白块、二氧化硫、双氧水、浊度、色度、悬浮物、溶解氧、尿素、氰尿酸、亚硝酸盐、臭氧、pH、二氧化氯等指标。
在选择多参数水质检测仪时，需要关注以下几个方面：1、检测项目多参数水质检测仪一机多用，理论上来说当然是能够检测的项目越多越好，但是功能越多的仪器价格也越贵。
所以实验室在选择的时候，还是根据自己的实际需求，选择满足常用需求的高性价比产品，不要贪多贪全。
一般具备检测光学模块、电导模块、测定误差模块3个测量模块的多参数水质检测仪就可以实现COD、氨氮、总磷、总氮，pH等项目的检测了，价格也适中，值得推荐。
2、智能检测、自动识别具有智能功能的多参数水质检测仪可大大提高工作效率。
很多仪器具备开机自检功能，具备智能判别终点的功能，支持自动读数、定时读数、定时间隔读数、手动读数；支持自动温度补偿，自动标定，电极校准提醒；自动识别标准溶液，支持多点标定；这些都是非常实用的功能。
IQSensorNet-水质在线监测系统、常规五参数水质监测
IQ Sensor Net 模块化多参数水质在线监测系统/常规五参数水质监测仪水质在线监测系统技术参数水质在线监测系统采用“五合一”的模块(变送器、传感器、电源模块、输出模块、输入模块、电磁阀模块、接线盒、显示断/控制器)方式组成，具有数字化功能，不同模块、传感器之间采用数字信号进行通讯。
变送器同时连接pH/温度、溶解氧、电导率、浊度和悬浮固体，COD，BOD，盐度，NH4-N，NO3-N，NO2-N，TSS／SAC／TOC，PO4等不同类型的电极，并同时测量显示这些参数，一套系统可以扩张到多个参数，只要添加模块即可。
仪表同时输出6组以上(含6组)4-20mADC 输出，6组继电器输出，RS-485/232输出，MODBUS、PROFIBUSDP标准接口协议。
变送器防护等级IP66；传感器防护等级IP68。
常规五参数指标如下：1、水温自动分析仪技术指标要求项目技术指标测定范围 0.0-60.0℃响应时间≤0.5min2、pH自动分析仪技术指标要求项目技术指标测定范围 0.00～14.00响应时间≤0.5min温度补偿 0－50℃ 自动温度补偿3、溶解氧自动分析仪技术指标要求项目技术指标测定范围 0.00～20.00mg/L分辨率 0.1mg/L反应时间(25℃) T90:30s T99:90s温度补偿 0－60℃ 自动温度补偿4、电导率自动分析仪技术指标要求项目技术指标测定范围 10 uS -500mS/cm测试方式 4极式电极法电极常数 K＝0.917cm-1, ±1.5%反应时间(25℃) T90:30s T99:90s温度补偿内置地表水非线性温度补偿5、浊度自动分析仪技术指标要求项目技术指标测定范围 0.0-1000FNU方法原理 90度散射比浊法，内置超声波发生器清洁镜片测试镜片蓝宝石镜片测量精度测量值的±3%水质在线监测系统、常规五参数水质监测仪IQ Sensor Net主要特点：1.? 一套系统测试近二十种参数：一套系统可测试pH、温度、ORP、溶解氧、电导、浊度、TSS总悬浮固体浓度、氨氮、NO3、COD、TOC、BOD、SAC、DOC等参数2.? 传感器可任意组合或位置互换3.? 最多可同时接20个数字传感器4.? 只要添加模块就可扩展系统功能5.? 两线制，安装简单易行6.? 系统内数字信号传送距离可达1000米7.? 内置闪电保护电路主机接传感器测试多种参数主机介绍：单点多参数测试系统：182系统(1到4支传感器)◆可接1到4支传感器，适用于测试点/测试参数较少的场合，如一个池子测试4个不同的参数。
WTW 在线水质多参数 自动分析仪 选型指南
德国WTWIQ Sensor Net在线水质多参数自动分析仪选型指南MIQ 2020XTMIQ 184XTDIQ / S182数字化、模块化多参数测试系统(含在线pH,ORP,溶解氧,电导率，温度，浊度，悬浮固体浓度SS，氨氮NH4-N,硝酸氮NO3-N，COD/SAC/TOC/BOD)数字化传感器，数字化系统一套系统最多可同时连接20个传感器数字化传感器可任意组合与互换数字信号传送距离可达1000米只要添加模块和传感器就可扩展系统功能两线制，安装简单易行，内置闪电保护电路IQ S ENSOR N ET模块化多参数测试系统ENSOR ETWTW推出的IQ Sensor Net是迄今为止最先进、采用全新测试技术数字化的在线监测系统。
我们都知道，传统的测试技术采用的是特定的主机和特定的传感器，即不管是主机，还是传感器，都只能测试某一特定的参数，主机功能主要是处理传感器感测的原始信号再显示成测试结果。
如果要测试多个参数，比如在污水处理厂或水质自动监测系统中，必须在每个单独的测试点重复相同的配置方案，WTW推出的IQ Sensor Net掀起了一场测试技术的革命。
IQ Sensor Net传感器不仅仅感测原始信号，所有的信号处理工作都在IQ传感器内部完成，保证了从所有的IQ传感器出来的信号都是标准的数字信号。
这样，中央控制器只要做一些诸如内部通讯，显示测试结果以及操作功能设定之类的工作，因此，保证了中央控制器模块的通用性。
另外，由于IQ系统采用了最新的数字通讯技术，使多个传感器同时通过2芯屏蔽线在系统内通讯成为可能。
任意传感器组合所有的IQ传感器（特定参数传感器）都配备了标准通讯接口，可跟任何IQ模块通讯。
因此可很容易地把不同类型的传感器并入到一个系统中，用户可灵活选择所需的测试参数，唯一受到限制的是传感器的数目，这意味着可用一套IQ Sensor Net系统同时监测一个污水厂入口、出口以及多个曝气池的水质指标或水质自动站监测断面的各种水质指标。
多参数水质在线监测仪说明书
多参数水质在线监测仪使用说明书感谢你购买本公司产品使用前请仔细阅读本手册前言非常感谢您选择本公司仪器！在使用本产品前，请详细阅读本说明书，请遵守本说明书操作规程及注意事项，并保存以供参考。
◆由于不遵守本说明书中规定的注意事项，所引起的任何故障和损失均不在厂家的保修范围内，厂家亦不承担任何相关责任。
请妥善保管好所有文件。
如有疑问，请联系我公司售后服务部门或地区客服中心。
◆在收到仪器时，请小心打开包装，检查仪器及配件是否因运送而损坏，如有发现损坏，请联系我公司售后服务部门或地区客服中心，并保留包装物，以便寄回处理。
◆当仪器发生故障，请勿自行修理，请联系我公司售后服务部门或地区客服中心。
◆提示：由于产品在不断更新，产品说明书和安装说明书不能保证跟最新的产品一致。
产品本身和使用说明如有所变化将不能通知到每一位客户，如有需要请直接跟我公司销售人员联系。
变化的部分包含但不限于以下部分:1.产品的功能、结构、形状、颜色等。
2.软件的功能、结构、显示方式、操作习惯等。
注意1.在连接输出端口前建议在上位机和本仪表串口之间加相对应的隔离模块保护。
--如果未加而引起仪表的任何故障和损失均不在厂家的保修范围内，厂家亦不承担任何相关责任。
2.本设备工作前必须检查接地线是否安装，螺丝连接处有无松动。
3.对于电压不稳和经常断电的地区，建议使用功率匹配的交流电源稳压器，以保护仪器。
目录第一章安全预防措施特别声明 (1)1.1总则 (1)1.2触电与灼伤预防 (1)1.3化学药品危险预防 (1)1.4标志 (1)第二章技术规格 (2)2.1整机技术参数 (2)2.2子设备技术参数 (3)2.2.1高锰酸盐指数技术参数 (3)2.2.2COD技术参数 (3)2.2.3氨氮技术参数 (4)2.2.4总磷技术参数 (4)2.2.5总氮技术参数 (5)2.2.6BOD技术参数 (5)2.2.7常规五参数技术参数 (6)第三章系统概述 (8)3.1系统描述 (8)3.2电气器件 (8)3.3检测步骤 (9)3.4子设备概述 (10)3.4.1高锰酸盐指数概述 (10)3.4.2COD概述 (10)3.4.3氨氮概述 (11)3.4.4总磷概述 (11)3.4.5总氮概述 (11)3.4.6BOD概述 (12)3.4.7常规五参数概述 (12)第四章拆箱和安装 (14)4.1拆箱 (14)4.2安装 (14)4.2.1监测子站房建设 (14)4.2.2监测子站房室内要求 (15)4.2.3安装 (15)第五章试剂 (19)5.1高锰酸盐指数试剂 (19)5.2COD试剂 (23)5.3氨氮试剂 (27)5.4总磷试剂 (29)5.5总氮试剂 (32)5.6BOD试剂 (34)5.7常规五参数试剂 (38)5.8试剂的使用与保存 (40)5.9试剂的放置 (40)第六章大表仪器操作 (41)6.1装液 (41)6.2标定 (41)6.3清洗 (41)6.4主屏幕触摸屏介绍 (41)6.4.1数据设置方法 (41)6.4.2仪表主界面屏幕操作 (42)6.5单个机种传感器设置介绍 (68)6.5.1控制面板 (68)6.5.2显示界面 (69)6.5.3设置菜单 (70)第七章常规五参数仪器操作 (72)7.1控制面板 (72)7.2显示界面 (73)7.2设置菜单 (73)7.2.1设置菜单介绍 (73)7.3设置菜单详解 (78)7.3.1主机菜单设置 (78)7.3.2标定设置 (81)第八章故障维修 (90)第九章日常维护 (91)第十章通信 (92)客户注意事项1.走水前，确保球阀1、球阀2全部打开、球阀4为关闭状态（水平为阀打开状态，竖直为关闭状态）。
水质在线自动监测仪使用指导
水质在线自动监测仪使用指导引言：水质是指水体中各种物质的性质和数量，对环境和人体健康都有直接影响。
COD(Carbon Oxygen Demand)是一个衡量水体中有机化合物含量的指标。
COD在线自动监测仪可以实时监测水体中的COD含量，帮助我们了解水质状况并进行相应的处理。
本文将为您介绍COD在线自动监测仪的使用方法和操作注意事项。
一、COD在线自动监测仪的基本构成COD在线自动监测仪一般由以下几个部分组成：1.光源模块：提供光源，用于激发水样中的有机物。
2.控制模块：控制仪器的运行和数据采集。
3.传感器模块：通过传感器测量水样中的COD含量。
4.数据显示模块：显示测量结果和其他相关信息。
二、COD在线自动监测仪的使用步骤1.准备工作a.确保仪器连接到电源并开启仪器。
b.检查传感器是否安装正确，传感器与水样接触的部分应该干净。
c.板桥等辅助设备也应该正确连接并准备好。
2.设置测量参数a.打开仪器上的控制模块，在菜单中选择测量参数设置。
b.根据需要选择测量范围、测量周期和报警阈值等参数。
c.确认设置后保存并退出设置界面。
3.开始测量a.将待测水样收集到样品容器中。
b.将样品容器连接到仪器的传感器模块。
c.确保传感器和样品接触的部分完全浸入水样中。
d.在控制模块上选择开始测量，仪器将开始对水样进行COD测量。
4.监测数据记录和分析a.仪器将自动记录测量结果，并可以显示在数据显示模块上。
b.用户可以根据需要将数据保存到外部存储设备中，以备后续分析和处理。
三、COD在线自动监测仪的操作注意事项1.仪器的使用和操作必须按照操作指导和说明书进行，避免操作错误。
2.仪器和传感器应定期进行维护和校准，确保测量结果的准确性。
3.操作环境应保持干净、整洁，并避免强光直射到仪器和传感器上。
4.操作人员应具有相关的安全知识和操作训练，避免发生意外事故。
5.仪器使用后应妥善存放，避免受到损坏和污染。
结论：COD在线自动监测仪是现代水质监测的重要设备，通过实时监测COD 含量，可以帮助我们了解水质情况并及时采取相应的处理措施。
水质在线自动监测仪使用指导
水质在线自动监测仪使用指导一、COD在线自动监测仪简介COD在线自动监测仪是一种用于监测水体中化学需氧量(COD)的仪器设备。
该仪器采用在线自动监测的方式，能够实时、准确地监测水体中的COD含量，对于水质保护和环境监测具有重要意义。
二、COD在线自动监测仪的安装与操作1.安装（1）选择一个合适的位置安装COD在线自动监测仪。
应选择远离污染源和干扰源的地点，确保监测结果准确可靠。
（2）将COD在线自动监测仪的主机固定在支架上，并将其与水源管道连接。
（3）连接电源，确保COD在线自动监测仪正常供电。
2.操作（1）打开COD在线自动监测仪的电源开关，待仪器启动完成后进入工作状态。
（2）根据具体监测要求，在监测仪的界面上设置监测参数，包括监测时间、监测频率等。
（3）将水样取样管连接到采样器上，打开水样取样阀门，使水样流入采样器。
（4）在监测仪的界面上启动监测程序，开始进行COD监测。
（5）监测完成后，关闭水样取样阀门，并进行数据记录和分析。
三、COD在线自动监测仪的注意事项1.仪器的选购和安装应当符合相关标准和规定，确保仪器的品质和性能。
2.在使用过程中，应定期对COD在线自动监测仪进行维护和保养，确保设备的正常运行。
3.在进行COD监测前，应仔细检查监测仪的各项参数设置，确保监测过程准确可靠。
4.在监测过程中，应及时记录监测数据，并及时进行数据处理和分析。
四、COD在线自动监测仪的优势与应用COD在线自动监测仪具有如下优势：1.在线自动监测，减少了人工操作的误差，提高了监测数据的准确性。
2.实时监测，能够及时反映水质的变化情况，便于环境保护和污染防治。
3.操作简便，监测仪界面友好，参数设置方便快捷。
4.数据记录完善，能够对监测数据进行自动记录和保存，便于数据分析和研究。
COD在线自动监测仪的应用范围广泛，包括但不限于以下领域：1.污水处理厂：COD在线自动监测仪可用于污水处理厂的进水和出水水质监测，帮助优化处理工艺。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品概述：
慕迪水质多参数在线监测仪是国内符合国家和行业标准的在线分析仪。
一台仪器可同时测定水中化学需氧量（COD）和水中氨氮（NH3N）、总磷（TP）总氮（TN），且每种待测因子的在线测定方法均符合现行国家标准和行业要求，待测参数的种类和数量可任意组合，用户可根据实际需要订购任何类型的多参数水质在线分析仪，为用户节省了使用成本。
用户可通过定制化选型将该产品变化成：
COD在线分析仪、氨氮在线分析仪
总磷在线分析仪、总氮在线分析仪
高猛酸盐指数在线分析仪
COD氨氮二合一在线分析仪
氨氮总磷二合一在线分析仪
总磷总氮二合一在线分析仪
COD氨氮总磷三合一在线分析仪
各种数值参数的测量方法：
COD测量方法有紫外法、铬法、锰法；
氨氮测量方法有纳氏法、水杨梅法、电极法；
总磷测量方法是钼酸铵比色法；
总氮测量方法是紫外线比色法；
产品特点：
同时在线自动测定多参数活单参数；
各种待测参数可任意组合和定制；
水质大型多参数可大大节省用户的使用成本；
标准溶液的灵活校正，保证了较高重复性；
反应时间的灵活设定保证了任何水样都能准确测量；
使用长寿命注射泵抽取试剂盒水样；
在线测量、自动周期性测量等测定方式；
先进的自我诊断、报警系统，可定制化报警；
输出接口多样化：4-20mA、RS232、RS485；
水质多参数在线监测仪技术参数：
测试量程：COD（0-500）其他（0-50）mg/L；
准确度：<10%；
重复性：<5%；
测试方式：定时、等间隔、手动、连续测量；
校正方式：自动定时校正或手动校正；
预处理维护：仅需更换试剂；
自检系统：仪器状态自我诊断；
继电器控制：2路24V 1A 继电器高低控制；
数据传输方式：4-20mA、RS232、RS485；
显示：8.0寸彩色触摸屏，分辨率800*600；
数据存储：一年有效数据；
尺寸：500*1650*320mm；重量：约70kg；。
