消防水设计

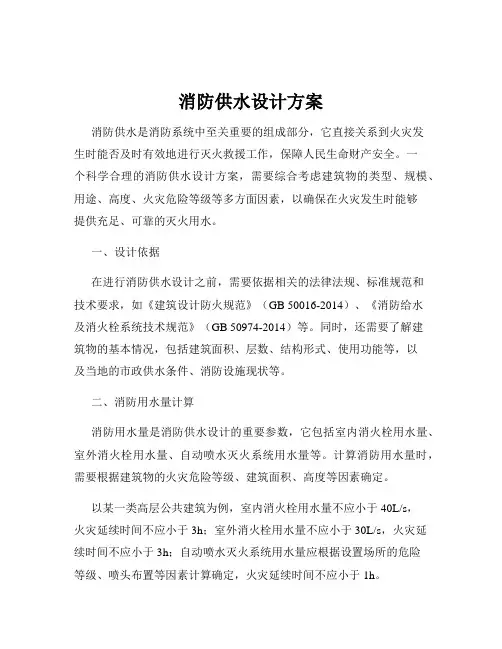

消防供水设计方案
消防供水设计方案消防供水是消防系统中至关重要的组成部分，它直接关系到火灾发生时能否及时有效地进行灭火救援工作，保障人民生命财产安全。
一个科学合理的消防供水设计方案，需要综合考虑建筑物的类型、规模、用途、高度、火灾危险等级等多方面因素，以确保在火灾发生时能够提供充足、可靠的灭火用水。
一、设计依据在进行消防供水设计之前，需要依据相关的法律法规、标准规范和技术要求，如《建筑设计防火规范》（GB 50016-2014）、《消防给水及消火栓系统技术规范》（GB 50974-2014）等。
同时，还需要了解建筑物的基本情况，包括建筑面积、层数、结构形式、使用功能等，以及当地的市政供水条件、消防设施现状等。
二、消防用水量计算消防用水量是消防供水设计的重要参数，它包括室内消火栓用水量、室外消火栓用水量、自动喷水灭火系统用水量等。
计算消防用水量时，需要根据建筑物的火灾危险等级、建筑面积、高度等因素确定。
以某一类高层公共建筑为例，室内消火栓用水量不应小于 40L/s，火灾延续时间不应小于 3h；室外消火栓用水量不应小于 30L/s，火灾延续时间不应小于 3h；自动喷水灭火系统用水量应根据设置场所的危险等级、喷头布置等因素计算确定，火灾延续时间不应小于 1h。
三、消防水源消防水源通常包括市政给水管网、消防水池、天然水源等。
在一般情况下，优先利用市政给水管网作为消防水源，当市政给水管网不能满足消防用水量和水压要求时，应设置消防水池。
市政给水管网作为消防水源时，应保证在火灾发生时，能够连续供水，且供水压力和流量满足消防要求。
消防水池的有效容积应根据消防用水量和火灾延续时间计算确定，同时应考虑消防水池的补水时间和补水方式。
天然水源作为消防水源时，应采取必要的取水设施和保障措施，确保在火灾发生时能够可靠取水。
四、消防供水设施（一）消防水泵消防水泵是消防供水系统的核心设备，应保证在火灾发生时能够正常运行。
消防水泵的选型应根据消防用水量、扬程等参数确定，同时应具备自动启动、手动启动和机械应急启动等功能。
消防给水技术设计标准最新版
消防给水技术设计标准最新版
消防给水技术设计标准最新版的核心内容如下：
1. 给水管道设计标准：根据建筑物的类型和用途，确定给水管道的布置和规格。
要求给水管道的材质应符合消防用水的需求，且要求设置消防给水管道与普通给水管道的分流装置，以确保消防用水的独立性和供水的可靠性。
2. 水泵房布置标准：水泵房应位于建筑物中部或靠近建筑物主要进出口处，以确保消防用水的迅速供应。
水泵房内应配备备用电源和自动开启启动装置，以确保水泵的正常运行。
3. 消防给水设备标准：根据建筑物的类型和规模，确定消防给水设备的类型和数量。
消防给水设备应包括水泵、储水设备、消防送水系统等。
消防给水设备应符合国家消防安全标准，并保证正常运行和维护。
4. 消防水源标准：确定建筑物周围的消防水源的规模和位置。
消防水源应充足且方便使用，且水源应设置足够的消防水泵和储水设备，以确保消防用水的可靠性和持续性。
消防水源还应设置警报装置，以便在紧急情况下向消防部门发出警报。
5. 消防给水管网设计标准：根据建筑物的类型、楼层和用途，确定消防给水管网的布置和规格。
消防给水管网应设置足够的消防栓和喷淋系统，并确保管网的连续性和可靠性。
6. 配套设施标准：根据建筑物的类型和规模，确定与消防给水
技术相关的配套设施，如消防水泵房、消防水池、水泵进、出口等。
配套设施应满足消防用水的需求和消防设备的运行要求。
以上所述仅为消防给水技术设计标准最新版的核心内容，具体的标准和要求应根据实际情况进行确定，并符合国家相关法规和标准。
化工消防给水设计
化工消防给水设计化工消防给水设计是建筑消防系统中的重要组成部分，它是为了保护化工厂在发生火灾时能够迅速、有效地进行灭火和疏散逃生而设计的系统。
本文将从消防给水系统的组成、设计要素以及常见的设计考虑因素等方面进行详细介绍。
一、消防给水设计的组成1.储水设施：主要包括消火栓、水泵和储水池等。
消火栓用于提供灭火水源，水泵用于供水压力，储水池用于储存灭火水源，以应对突发情况。
2.管道系统：包括室内干管、分支管和室外管道等。
干管是连接储水设施和消火栓的主管道，分支管用于连接室内各个灭火装置，室外管道则用于连接室内干管和消火栓。
3.水泵房：用于存放水泵设备，提供供水压力。
二、消防给水设计的要素1.系统布置：根据建筑物的规模、结构、用途和火灾风险等因素，合理布置消防给水系统的各个组成部分。
主要考虑供水管道的敷设路径和消火栓的设置位置等。
2.管径选择：根据建筑物的用途、火灾风险等因素，合理选择供水管道的管径。
一般情况下，室内水管的管径可根据最大预测水流量计算，室外管道的管径则需考虑供水距离和水压损失等因素。
3.水压控制：根据建筑物的高度、供水距离和灭火装置的需水量等因素，合理控制供水压力。
一般情况下，建筑物的高度越高，供水压力需越大。
4.消火栓设置：根据建筑物的规模和布局等因素，合理设置消火栓的数量和位置。
一般情况下，室内消火栓的间距不应大于30米，对于大型建筑物，应每层设消火栓。
三、常见的设计考虑因素1.水源可靠性：消防给水系统的设计应考虑供水稳定可靠性，例如选择有备用水源或备用水泵，以保证消防水的持续供应。
2.防冻设计：对于寒冷地区的化工厂，应考虑消防给水系统的防冻设计，例如在水泵房和室外管道中加入保温材料，防止水泵设备和管道结冰。
3.耐腐蚀材料：化工厂的环境可能存在腐蚀性物质，因此消防给水系统的设计应选择耐腐蚀的材料，以确保系统的长期稳定运行。
4.紧急供水备份：在发生火灾时，消防给水系统的供水需优先保证，因此设计中应考虑设置紧急供水备份，例如使用柴油发电机作为备用供电设备。
消防给水系统设计技术规范
消防给水系统设计技术规范建筑消防给水系统由消防供水水源（市政给水、天然水源、消防水池），消防供水设备（水塔、高位消防水箱、消防水泵、水泵接合器），消防给水管网（进水管、水平干管、消防竖管等），稳压减压控制设备等组成，其中消防水池、消防水箱和消防水泵的设置需根据建筑物的性质、高度以及市政给水的供水情况而定。
7. 4. 1消防水源。
1 水源。
1）消防用水可由城市自来水、消防水池或天然水源等供给。
一般民用建筑的室内外消防水源常采用城市自来水，室外用水亦可采用天然水源。
①当城市自来水管网能满足消防用水的水量和水压时，且由两路不同城市给水干管供水时，可直接采用城市自来水作为消防水源；②当城市自来水管网水压、水量不足时，应设置消防水池；③当城市自来水管网能满足水量，但不满足水压时，且有两路不同城市给水干管供水时，可采用消防给水泵从城市给水管网直接抽吸，但需征得自来永有关部门的同意，或设置消防水池。
2）当采用天然水源时，应确保枯水期97 %保证率的水位能可靠取水供给设计消防用水量，且满足消防用水的水质和有可靠的取水措施，如消防车通道、固定或移动消防泵的取水口等。
当采用海水作为消防水源时，还应有除去生物生长堵塞取水设施的措施。
3）当采用井水做消防水源时，规划设计区域内应有 2 口及以上水井，当其中一口水井不能供水时，另外的水井出水能力在任何时间满足生产、生活和消防用水量时，可不设置消防水池，其他情况均应设置消防水池。
4）游泳池、水景水池：保证常年贮存有足够的水量的游泳池、水景水池可作为消防水源。
冬季封冻的水池，有效水量计算，应以最大冰层厚度下水线为计算起始水位。
5）消防水池：如采用消防水池作为消防水源时，消防水池的容量应满足火灾延续时间内消防用水量的要求。
室外消防水池设在室内或室外均应设置消防车取水口。
2消防水源专用车道。
供消防车取水的天然水源和消防水池，应设消防车道，在消防车取水口处应保证吸水高度不超过6m。
消防给水系统设计规范
消防给水系统设计规范消防给水系统是建筑物中非常重要的组成部分，它在火灾发生时能提供足够的供水来灭火。
为确保消防给水系统的稳定性和可靠性，以下是消防给水系统设计的规范要求：一、系统设计概述消防给水系统设计应满足国家消防法规和相关消防规范的要求。
系统设计应考虑建筑物的类型、用途、高度和火灾风险等因素，并采用合适的技术和设备来满足灭火需求。
二、水源设计1. 消防给水系统应设置稳定的水源，包括城市自来水、蓄水池、水井等。
水源应保持足够的压力和流量，能够满足系统的灭火要求。
2. 水源供水管道和设备应具备防冻、防腐蚀和防漏水等功能，确保系统运行的可靠性。
三、管道设计1. 消防给水管道应采用耐火材料或者具有一定耐火性能的材料，并按照规范要求布置和保护。
2. 管道布置应合理，减少阻力和压力损失，保持稳定的供水压力。
3. 管道连接应采用可靠的方式，确保连接牢固，不易泄漏。
四、消防水泵设计1. 消防水泵应具备足够大的流量和压力，能够及时灌注灭火点。
2. 消防水泵应设置备用泵，确保一旦主泵故障，备用泵能够立即投入使用。
3. 消防水泵的电源应采用备用电源或与建筑物主电源隔离，确保系统在停电情况下仍能正常运行。
五、配水管网设计1. 配水管网应根据建筑物的结构和布局确定，保持合理的供水压力和流量。
2. 配水管网应设置消防栓，并按照规范要求布置和保护。
3. 配水管网应定期检查和维修，确保其正常运行，消防栓应经常进行试水操作，确保水压正常。
六、室内消防设施设计1. 消防给水系统应与其他室内消防设施相配套，包括自动喷水灭火系统、消防喷淋系统等。
2. 室内消防设施应按照规范要求进行布置和保护，确保其正常运行。
3. 配电室、机房等特殊场所应设置特殊灭火设备，如气体灭火系统、干粉灭火系统等。
七、消防给水系统的维护与检测1. 消防给水系统应定期进行维护和检测，保持系统的良好状态。
2. 消防给水系统设备和管道的漏水、堵塞等问题应及时处理。
给排水工程规范要求之消防水系统设计及安装规范
给排水工程规范要求之消防水系统设计及安装规范消防水系统是建筑物中至关重要的一部分，它对于保障人员安全和财产安全起到至关重要的作用。
为了确保消防水系统的设计和安装能够达到规范要求，以下是一些关键的规范要求。
一、设计规范要求1. 安全定位：消防水系统应根据建筑物的用途和特点进行合理的定位。
消防水系统的供水点、喷洒装置和喷淋头等设备应在易于发现和操作的位置设置，方便使用人员在紧急情况下快速采取措施。
2. 水源供应：消防水系统应确保有足够的供水能力，以应对火灾时的需求。
水源可以选择自来水、水泵或消防水池等方式，但需满足相应的消防水流量和压力要求。
3. 管道设计：消防水系统的管道应具备足够的强度和耐腐蚀性能，能够在火灾时保持稳定的供水状态。
管道的设计应符合国家标准，以确保其承压能力和密封性能。
4. 喷洒装置：消防水系统的喷洒装置应根据建筑物的结构、用途和火灾风险等因素进行合理的设置。
喷洒头的布置密度和喷水角度等参数应满足相应的标准要求，确保能够有效地控制和灭火。
二、安装规范要求1. 施工工艺：消防水系统的安装应按照国家相关的消防技术标准进行，确保施工工艺合理、符合规范要求。
施工人员应具备相关的资质和经验，严格按照施工图纸和技术要求进行安装。
2. 设备选型：消防水系统的设备选型应综合考虑建筑物的特点、火灾风险、供水能力和使用寿命等因素。
选用的设备应符合国家标准要求，具备可靠的性能和稳定的运行。
3. 安装质量控制：在消防水系统的安装过程中，应进行必要的质量控制措施，确保安装质量符合规范要求。
包括材料的验收、管道的焊接接头质量检测、设备的运行测试等方面，都需要进行严格的控制。
4. 安全防护：在消防水系统的安装过程中，应进行必要的安全防护措施，确保施工人员和建筑物本身的安全。
这包括施工人员的安全防护用具的使用、工作场所的环境安全措施等方面。
总结消防水系统的设计和安装规范要求是确保建筑物消防安全的重要保障措施。
通过合理的设计和严格的安装，可以提高消防水系统的可靠性和灭火效果。
建筑物消防给水系统设计规范
建筑物消防给水系统设计规范消防给水系统的设计在建筑物的消防安全中起到至关重要的作用。
正确合理的消防给水系统设计能够有效地保证建筑物内发生火灾时的及时控制和扑救工作。
本文将探讨建筑物消防给水系统设计的相关规范，以确保消防设施的安全性和可靠性。
一、消防水池设计消防水池是消防给水系统的重要组成部分，它为消防设备供应稳定的水源。
在设计消防水池时，需要考虑以下几个方面：1. 水池容量：消防水池的容量应根据建筑物的类型、占地面积、人员数量等因素来确定。
一般来说，大型商业建筑、住宅小区等需要容量较大的消防水池，而一般工业厂房、办公楼等可以适当减小容量。
2. 设计水位：消防水池的设计水位应考虑到日常用水需求和消防用水需求，以确保水池在发生火灾时能够提供足够的水源。
一般来说，设计水位可考虑为地面高程的80%左右。
3. 地理位置：消防水池的地理位置应选择在建筑物附近便于供水的地方，并保证供水管道的安全性。
同时，水池的位置应便于消防车辆进入和操作。
二、消防给水管道设计消防给水管道是将消防水池与建筑物内各个防火分区连接的重要通道。
在设计消防给水管道时，需要注意以下几点：1. 管道直径：消防给水管道的直径应根据建筑物的类型、分区面积等因素进行合理的选取。
一般来说，直径较大的管道能够提供更大的流量，但也会增加建筑物的建设成本。
因此，在管道直径的选择上需要做出适当的平衡。
2. 管道布局：消防给水管道的布局应尽量简洁明了，避免出现过多的弯头和分支，以减小水流阻力，提高供水效果。
同时，管道的走向和位置应考虑到建筑物的结构和使用需求，避免对正常使用造成不便。
3. 材质选择：消防给水管道的材质选择应符合相关规范要求，具有良好的耐压性和耐腐蚀性。
常用的材质有钢管、铜管和塑料管等，根据不同的建筑物和环境条件进行选择。
三、室内消火栓设计室内消火栓是建筑物内部主要的消防设备，能够在发生火灾时提供直接的水源。
在设计室内消火栓时，需要考虑以下几个因素：1. 标识布置：室内消火栓的位置应通过明确的标识标示出来，方便人员在发生火灾时进行迅速发现和使用。
消防给水工程设计方案
消防给水工程设计方案一、项目概况本项目为某大型综合楼，位于市中心，占地面积约为6000平方米，总建筑面积约为97566平方米。
建筑分为地上部分和地下部分，地上部分共4层，高度为99.45米；地下部分共3层，高度为12.65米。
地下部分包含车库和职工食堂，地上部分包含办公楼和裙房。
二、设计依据1. 建筑设计防火规范（GB50016-2014）2. 建筑给水排水设计规范（GB50015-2015）3. 自动喷水灭火系统设计规范（GB50084-2001）4. 建设单位提供的有关资料和设计文件三、设计原则1. 确保消防给水系统的安全可靠性，满足火灾时的灭火需求。
2. 设计应简洁、经济、合理，便于施工、运行和维护。
3. 充分利用现有资源，合理布局，降低工程成本。
四、消防给水系统设计1. 水源本项目采用地下室储水池作为消防水源，水池容量为1800立方米。
消防水源通过水泵房内的消防水泵与消防给水系统连接。
2. 消防给水设备（1）消防水泵：选用流量为200立方米/小时，扬程为100米的多级离心水泵，共2台，互为备用。
（2）消防水池：设置在地下室，有效容积为1800立方米。
（3）消防水箱：设置在屋顶，有效容积为100立方米。
3. 消防给水管道消防给水管道采用直径为DN100的镀锌钢管，埋地敷设。
消防给水管道分为环状和枝状两种，环状管道布置在建筑物的核心区域，枝状管道分布在每个防火分区。
4. 消火栓系统（1）消火栓设备：设置在消火栓箱内，包括DN65室内消火栓、水带、水枪等。
（2）消火栓布置：每隔30米设置一个消火栓，每个消火栓间距不大于50米。
（3）水泵接合器：设置在室外，便于消防车接入。
五、自动喷水灭火系统设计1. 系统类型：湿式自动喷水灭火系统2. 喷头布置：根据建筑平面布局和防火分区，进行合理布置，保证火势蔓延路径上的每个区域都能被覆盖。
3. 系统水泵：选用流量为200立方米/小时，扬程为100米的多级离心水泵，共2台，互为备用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅析消防水设计摘要消防给水设计包括：消火栓给水和自动喷淋给水，根据建筑物性质、高度、面积的差异，消防给水的压力和流量也不同，消防给水所选用的消防水泵也不同。
关键词消火栓自动喷淋最低水位中图分类号： tu998.1文献标识码： a 文章编号：消防给水的流量如何确定，消防给水的压力如何确定，消防泵的有效吸水高度是多少，消防水池的有效水深又该如何计算，设计与实际工程应用当中有何差距，而工程实例中是否都具有真正的自灌式吸水，下面进行探讨。
一、举例举例说明：1#楼为地上33层，地下1层，1～2层为商铺，3层为架空层，4~33层为普通住宅,地下1层为设备用房和汽车库。
每层建筑面积约572m2,建筑高度99.3m。
按一类高层居住建筑进行消防给水设计。
1、消火栓给水系统设计：室内消火栓每支水枪最小流量为5 l/s，消火栓口距地1.1m。
（1）充实水柱长度计算：sk=1.41(h1- h2)式中: sk --------水枪充实水柱的长度；(m)h1 --------室内最高着火点离地高度 (m) ；5.2mh2 --------水枪喷嘴离地面高度(m)，一般取1m；所以：sk=1.41×(5.2-1)=5.9m根据《高层民用建筑设计防火规范》7.4.6.2条， sk取10m （2）消火栓的保护半径计算：r=ld+ls式中: r --------消火栓保护半径；(m)ld --------水带敷设长度l=25m，考虑到水带的转角曲折，应乘以折减系数0.8；ls --------水枪充实水柱在平面上的投影长度(m)；水枪的上倾角一般按45度计算，则：ls=0.71 sk所以：r=25×0.8+0.71×10=20+7=27m（3）室内布置多排消火栓，且要求室内有两股水柱同时达到室内任何部位时，消火栓间距为：a、消火栓排间距：s1=1.6r=1.6×27=43m；b、排内消火栓间距：s2=0.8r=0.8×27=21m（4）消火栓栓口处所需水压计算：hxh= hd+ hq +hsk =△d ldq²xh+ q²xh/b+hsk式中: hxh --------消火栓栓口处所需水压；(m h2o)hd --------消防水带的水头损失；(m h2o)hq --------水枪喷嘴造成一定长度的充实水柱所需水压(mh2o)，查表：sk=10m时，ø 19水枪为13.5 m h2oqxh --------消火栓射流出水量(l/s)，查表：sk=10m时，ø 19水枪为4.6l/s△d --------水带的比阻，查表：衬胶水带dn65, △d=0.00172 ld --------水带长度；(m)b --------水流特性系数，查表： ø 19时，为1.577 hsk--------消火栓栓口水头损失，取2m.hxh=0.00172×25×4.6²+4.6²/1.577+2=0.91+13.42+2=16.33m h2o为保证每只水枪的出水流量为5 l/s,查表: ø 19时，hxh =18.93m h2o（5）消火栓流量和水压计算：室内消防用水量为20l/s，每根竖管最小流量10 l/s。
同时使用水枪数量2支，横干管流量为20l/s。
室外消防水量为30l/s，火灾延续时间2小时。
本系统共分两个区:-1~6层为低区,由消防泵房消火栓泵经减压阀减压后供给;7~33层为高区,由消防泵房消火栓泵供给.水平干管与竖向立管构成环状,高区上干管设在33层,下干管设在7层,低区上干管设在6层,下干管设在一层和地下室。
该系统为临时高压系统，其室内消防用水量由地下室消防水池(有效容积384m³)经泵加压后供给。
室外消防用水量及水压由市政管网保证。
平时管网压力由综合楼屋顶消防水箱维持，其消防水箱有效容积>18m³，保证消防初期消防用水量。
室外设dn100地上式、地下式消火栓，间距不大于120m，沿主楼环状敷设，室内选用单栓室内消火栓，环状布置，消火栓间距保证有二支水枪的充实水柱同时到达室内任何部位，每套消火栓箱内设直接启动消防水泵的按钮。
查表得：横干管dn125,v=1.63m/s,i=0.0425;立管dn125，v=0.81m/s,i=0.0112（6）消火栓扬程计算：h=∑h+z+p0=100x0.0181x1.2+99x0.0112x1.2+99+19=2.2+1.4+99+19=1 21.6mh2o选用xbd13/20-slh型消火栓泵两套（一用一备）q=0~20l/sh=130m n=75kw2、自动喷淋系统设计：地下1层和1~2层商铺设自动喷淋灭火系统,属中危险ii级,设计喷水强度8l/min.m2作用面积160m2。
流量为32l/s，火灾延续时间1小时，该系统为临时高压系统，其室内消防用水量由地下室消防水池(有效容积384m2)经泵加压后供给。
室外消防用水量及水压由市政管网保证。
平时管网压力由综合楼屋顶消防水箱维持，其消防水箱有效容积>18m³，保证消防初期消防用水量。
火灾时,喷头动作,水流指示器动作向消防中心显示着火区域位置,此时湿式报警阀处的压力开关动作自动启动喷水泵,并向消防中心报警。
室外设三套地上式消防水泵接合器与自动喷水泵出水管相连。
自动喷水系统为3个防火分区。
（1）系统水量：最不利点作用面积160m2内喷头个数为21个，系统用水量为q=1.15×21×1.33=32l/s（2）自动喷水干管管径确定：室内消防用水量为32l/s查表得：dn150,v=1.89m/s,i=0.046（3）自喷扬程计算：h=∑h+z+p0=50x0.0148x1.2+10x0.0719x1.2+9+40+4=0.9+0.9+9+40+4=54.8mh2o选用xbd60/40-slh型自动喷淋泵两套（一用一备）q=0~40l/sh=60mn=75kw消防水池有效容积v=20x2x3.6+40x3.6=288m3，地下室设钢筋砼消防水池一座，容量按火灾延续时间内用水量最大一座建筑物计，计384m3, 本工程城市自来水为两路进水，室外消防用水量及水压由市政供水保证，室内消防用水量补充水量=0。
3、消防器材的选用：室内选用sn65型单栓室内消火栓，水龙带长25m，水枪口径19mm，湿式报警阀选用zfsz150型，喷头：zstx-15型，zstz-15型，zstyx-15型，公称动作温度680c和930c，水泵结合器选用sqx150-b 型,q=15l/s，灭火器选用mf/abc4型4kg装磷酸铵盐手提式干粉灭火器。
4、消防水泵自灌计算：消防给水系统的消防水泵和水池布置剖面图如下图：设计给定条件为：1）、水池净长20m，净宽6m;2）、消火栓泵出水量为20l/s，喷淋泵出水量为40l/s，均为一用一备，成组设置。
水池的有效水深为3.2m，消防水泵为恒压切线立式消防泵，消防技术规范如《高层民用建筑设计防火规范》（gb50045—95(2005年版)）第7.5.4条规定，设在高层民用建筑内的消防水泵应采用自灌式吸水;《建筑设计防火规范》(gb50016—2006)第8.6.6条规定消防水泵应采用自灌式吸水，《自动喷水灭火系统设计规范》(gb50261—2005)第10.2.3规定，系统的供水泵、稳压泵应采用自灌式吸水方式。
由于消防水泵有自动启动和备用泵自动互投及备用电源自动切换的要求，在任何时间都可能有启动的可能，因此必须采用自灌式吸水，也就是说消防水泵吸水管所在的水体最低水位在整个火灾延续时间内都不应低于水泵中轴线的标高。
按《建筑给水排水设计规范》（gbj50015-2003）第2.1.32条：自灌式吸水指卧式离心泵的泵顶、立式多级离心泵吸水端第一级（段）泵体置于最低设计启动水位标高以下，启动时水靠重力充入泵体的引水方式。
也就是水泵吸水管所处的水体在水泵启动时的最低水位高过水泵中轴线的标高。
消防水泵的启动指火灾时消防水泵从静态条件下启动，也指消防水泵在运行中，由于机械或供电方面的原因，发生主备泵切换，或短暂停电后重新启动;对多组消防水泵，如消火栓泵、喷淋泵等，共同在一个水池中吸水时，也指它们中的任一泵组先期启动，而另一组泵组后期启动。
因此“消防水泵启动时水池的最低水位”应包含以下三种情况。
第一种是消防水泵在静态条件下启动；第二种是消防水泵在运行中，发生主备泵切换和主备电切换时的重新启动；第三种是多组消防水泵的先后启动。
无论何种消防水泵启动，水体的最低水位不允许低于启动泵的中轴线。
否则需要启动的水泵无法启动。
在本例中，当消火栓泵启动时，工作泵运行，备用泵待命。
工作泵在启动时，最高水位在溢流口处，自启动是完全可以的，而且可以一直将水体水位从a点降至b点为止。
然而当工作水泵运行一段时间，将水池水位从a点降至b点以下时，可能产生以上三种情况，致使所有的消防水泵均不能启动。
为此，只能认为水位b点为任何泵在任何条件下启动的最低水位，则a点至b点的水池容积即可以认为是可利用的消防水容积，即有效容积。
若认定上图的消防水泵引水方式为自灌式时，按上述原则确定的最低水位在b点，则该消防水池可利用的消防水量仅为v1，按下式计算：v1=sh已知：s=6x20=120（m2），h=2.4m，故：v1=120x2.4=288（m3）按规定该建筑应储存的消防水量v2：v2= vf1 +vf2vf1=20x3600x3=216000（l/h）=216（m3/h）vf2=40x3600x1=14400（l/h）=144（m3/h）v2=216+144=360（m3）（未计补水量）显然按自灌式引水标准，该水池消防水量储备不足。
如果外部补水量能达到60l/s或以上时，水池水位不会低于b点，则可判定该水池和水泵仍为自灌式。
但该水池中不能利用的水体积太多，水池设计不合理。
本例中水泵引水方式如认定为自吸式时，水池最低水位可降至c 点，这样，水泵可资利用的消防水量为v3。
已知：s=6x20=120（m2），h=3.2（m）,故：v3=sh=120x3.2=384（m3）由计算可知，可资利用的消防水量完全满足建筑物在火灾延续时间内的消防水量要求。
但这种引水方式毕竟是自吸式，不能称自灌式。
对于消防水泵而言，这种方式不能保证水泵的迅速启动和可靠运行。
从以上分析可知：（1）凡是在火灾延续时间内，水池补水量能保证水池最低水位高过消防泵中轴线标高时，方能认定为自灌式充水。
