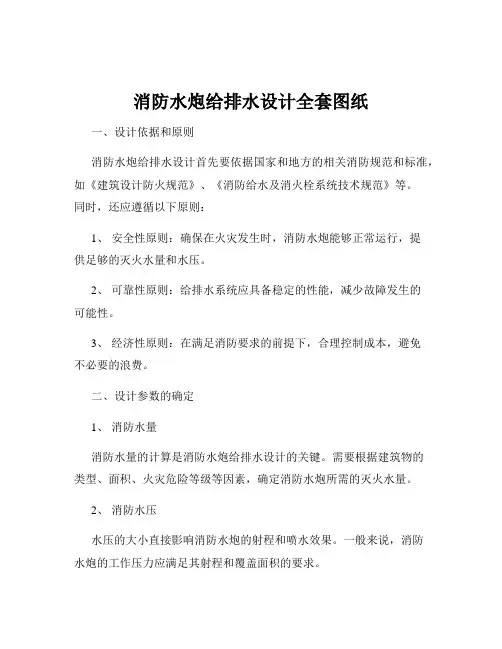

消防水炮给排水设计全套图纸
消防水炮给排水设计全套图纸一、设计依据和原则消防水炮给排水设计首先要依据国家和地方的相关消防规范和标准，如《建筑设计防火规范》、《消防给水及消火栓系统技术规范》等。
同时，还应遵循以下原则：1、安全性原则：确保在火灾发生时，消防水炮能够正常运行，提供足够的灭火水量和水压。
2、可靠性原则：给排水系统应具备稳定的性能，减少故障发生的可能性。
3、经济性原则：在满足消防要求的前提下，合理控制成本，避免不必要的浪费。
二、设计参数的确定1、消防水量消防水量的计算是消防水炮给排水设计的关键。
需要根据建筑物的类型、面积、火灾危险等级等因素，确定消防水炮所需的灭火水量。
2、消防水压水压的大小直接影响消防水炮的射程和喷水效果。
一般来说，消防水炮的工作压力应满足其射程和覆盖面积的要求。
3、持续供水时间根据不同场所的火灾危险程度，确定消防水炮持续供水的时间，以保证有足够的时间进行灭火和救援。
三、给排水系统的组成1、消防水池消防水池用于储存消防用水，其容量应满足火灾延续时间内消防用水量的要求。
消防水池的设置位置应合理，便于消防车取水。
2、消防水泵消防水泵是提供消防水压的关键设备。
应根据消防水量和水压的要求，选择合适的水泵型号和数量，并设置备用泵，以确保在主泵故障时仍能正常供水。
3、管网消防水炮的供水管网应采用环状布置，以提高供水的可靠性。
管网的管径应根据消防水量和流速进行计算确定，确保水流速度在合理范围内，减少水头损失。
4、阀门在管网中应设置必要的阀门，如检修阀、控制阀等，以便于系统的维护和管理。
5、消防水炮消防水炮的选型应根据保护场所的面积、高度、火灾危险等级等因素确定。
常见的消防水炮有手动消防水炮、电动消防水炮和自动消防水炮等。
四、图纸内容1、平面图平面图应包括建筑物的平面布局、消防水炮的布置位置、供水管网的走向、阀门和消防水池的位置等。
平面图应清晰地标注出各设备和管道的尺寸、坐标等信息。
2、剖面图剖面图主要展示消防水炮、管网、阀门等在垂直方向上的布置情况，以及建筑物的层高、结构等信息。
消防水炮规范
消防⽔炮规范消防⽔炮系统验收的三⼤标准-消防⽔炮,⾃动灭⽕,⼤空间⼀、系统设置1.1⼀般规定1.1.1供⽔管道应与⽣产、⽣活⽤⽔管道分开。
1.1.2供⽔管道不宜与泡沫混合液的供给管道合⽤。
寒冷地区的湿式供⽔管道应采取防冻保护措施，⼲式管道应设排除管道内积⽔和空⽓的设施。
管道设计应满⾜设计流量、压⼒和开启⾄喷射的时间等要求。
1.1.3消防⽔源的容量不应⼩于规定灭⽕时间和冷却时间内需要同时使⽤⽔炮、泡沫炮、保护⽔幕喷头等⽤⽔量及供⽔管道内充⽔量之和。
该容量可减去规定灭⽕时间和冷却时间内补充的⽔量。
1.1.4消防⽔泵的供⽔压⼒应能满⾜系统中⽔炮、泡沫炮喷射压⼒的要求。
1.1.5灭⽕剂及加压⽓体的补给时间不宜⼤于48h。
1.1.6⽔炮系统和泡沫炮系统从启动⾄泡沫喷射⽔或泡沫的时间不应⼤于5min，⼲粉炮系统从启动⾄炮⼝喷射⼲粉的时间不应⼤于2min。
1.2消防炮布置1.2.1室内消防⽔炮的布置数量不应少于两门，其布置⾼度应保证消防炮的射流不受上部建筑结构件的影响，并应能使两门⽔炮的⽔射流同时到达被保护区的任⼀部份。
室内系统应采⽤湿式给⽔系统，消防炮位处应设置消防⽔泵启动按钮。
设置消防炮平台时，其结构强度应能满⾜消防炮喷射反作⽤⼒的要求，结构设计应能满⾜消防炮正常使⽤要求。
1.2.2室外消防炮的布置应能使消防炮射流完全覆盖被保护场所及被保护物，且应满⾜灭⽕强度及冷却强度的要求。
1.消防炮应设置在被保护场所常年主导风向的上风向；2.当灭⽕对象⾼度较⾼、⾯积较⼤时，或在消防炮的射流受到较⾼⼤障碍物的阻挡时，应设置消防炮塔。
1.3.⽔炮系统1.3.1⽔炮的设计射程和流量应符合下列规定：1.⽔炮的设计射程符合消防炮布置得要求。
室内布置得⽔炮和射程应按产品射程的指标值计算，室外布置得⽔炮的射程应按产品射程指标值的90%计算。
2.当⽔炮的设计⼯作压⼒与产品额定⼯作压⼒不同时，应在产品规定的⼯作压⼒范围内选⽤。
3.当计算⽔炮的设计射程不能满⾜消防炮布置的要求时，应调整原设计的⽔炮数量、布置位置或规格型号。
消防水炮规范
消防水炮系统验收的三大标准-消防水炮,自动灭火，大空间一、系统设置1.1一般规定1.1。
1供水管道应与生产、生活用水管道分开。
1.1.2供水管道不宜与泡沫混合液的供给管道合用.寒冷地区的湿式供水管道应采取防冻保护措施，干式管道应设排除管道内积水和空气的设施.管道设计应满足设计流量、压力和开启至喷射的时间等要求。
1。
1。
3消防水源的容量不应小于规定灭火时间和冷却时间内需要同时使用水炮、泡沫炮、保护水幕喷头等用水量及供水管道内充水量之和。
该容量可减去规定灭火时间和冷却时间内补充的水量。
1.1。
4消防水泵的供水压力应能满足系统中水炮、泡沫炮喷射压力的要求。
1.1.5灭火剂及加压气体的补给时间不宜大于48h。
1。
1。
6水炮系统和泡沫炮系统从启动至泡沫喷射水或泡沫的时间不应大于5min,干粉炮系统从启动至炮口喷射干粉的时间不应大于2min.1。
2消防炮布置1.2.1室内消防水炮的布置数量不应少于两门，其布置高度应保证消防炮的射流不受上部建筑结构件的影响，并应能使两门水炮的水射流同时到达被保护区的任一部份。
室内系统应采用湿式给水系统，消防炮位处应设置消防水泵启动按钮。
设置消防炮平台时，其结构强度应能满足消防炮喷射反作用力的要求，结构设计应能满足消防炮正常使用要求。
1.2。
2室外消防炮的布置应能使消防炮射流完全覆盖被保护场所及被保护物,且应满足灭火强度及冷却强度的要求.1.消防炮应设置在被保护场所常年主导风向的上风向；2.当灭火对象高度较高、面积较大时，或在消防炮的射流受到较高大障碍物的阻挡时，应设置消防炮塔.1。
3.水炮系统1.3。
1水炮的设计射程和流量应符合下列规定：1。
水炮的设计射程符合消防炮布置得要求。
室内布置得水炮和射程应按产品射程的指标值计算,室外布置得水炮的射程应按产品射程指标值的90%计算。
2.当水炮的设计工作压力与产品额定工作压力不同时，应在产品规定的工作压力范围内选用。
3.当计算水炮的设计射程不能满足消防炮布置的要求时，应调整原设计的水炮数量、布置位置或规格型号。
福建天广消防水炮说明书
福建天广消防水炮说明书一、产品介绍福建天广消防水炮是一种专门用于灭火的消防设备。
它采用高压水流喷射方式，具有喷射距离远、灭火效果好的特点，广泛应用于各类火灾场所，如工厂、仓库、商场等。
本产品是福建天广公司为了提高灭火效率和保护人们生命财产安全而研发生产的一项重要成果。
二、产品特点1. 高压喷射：福建天广消防水炮采用高压水泵，能够产生强大的喷射力，将水流迅速喷射到火源上，有效灭火。
2. 大喷射距离：福建天广消防水炮的设计使得喷射距离可以达到50米以上，能够在远距离处进行灭火，保证操作人员的安全。
3. 精确控制：福建天广消防水炮配备了专业的喷射控制系统，可以调节水流的喷射方向和角度，确保灭火作业的精确性和灵活性。
4. 大容量水箱：福建天广消防水炮的水箱容量大，能够持续供水一段时间，不需要频繁补充水源，提高了灭火效率。
5. 高质量材料：福建天广消防水炮采用优质材料制造，具有耐腐蚀、耐高温等特点，能够在恶劣环境下长时间使用，保证产品的稳定性和可靠性。
三、使用方法1. 准备工作：将福建天广消防水炮连接至水源，并确保水箱充满水。
2. 调整喷射角度：根据火源位置和火势情况，调整水炮的喷射角度，确保水流能够覆盖到火源。
3. 开启水泵：启动福建天广消防水炮的水泵，开始喷射水流。
4. 灭火操作：使用水炮将水流喷射到火源上，保持一定的喷射时间，确保火势被有效扑灭。
5. 观察火势：灭火后，观察火源周围是否有明火或余烟，确保火情已完全得到控制。
6. 关闭水泵：在确认火情已得到有效控制后，关闭福建天广消防水炮的水泵。
四、注意事项1. 操作人员应熟悉福建天广消防水炮的使用方法和注意事项，确保正确操作。
2. 使用福建天广消防水炮时，应保持一定的安全距离，避免水流溅到操作人员身上造成伤害。
3. 在使用过程中，如发现水流异常或其他异常情况，应立即停止使用，并联系专业人员进行维修。
4. 福建天广消防水炮在存放时，应保持通风干燥的环境，避免长时间暴露于阳光直射或潮湿环境中，以免影响产品寿命和性能。
消防水炮1
PSKD型电动消防水炮
PSKD50电动消防水炮 (柱/雾状可调喷管)
PSKD30电动消防水炮 (柱/雾状可调喷管)
PSKD型电动消防水炮
PSKD100电动消防水炮 (柱状喷管)
PSKD120电动消防水炮 (柱状喷管)
3.消防水炮适用场所
消防水炮可安装于各种消防车、消防艇、船、 固定炮塔，大型库房、娱乐场所、电影院、展馆等 大型空间建筑场所，可扑灭一般固体火灾。 对于工作环境比较恶劣，如粉尘、腐蚀气体 、高温、低温等场所和易爆、高辐射、高放射性场 合,选用电动炮，利用控制柜对消防炮进行远程有 线、无线控制，。保证人员安全，提高灭火效率。 在不便安装消防炮的火灾现场，选用移动式 消防炮，可人工搬运或利用拖车克服各种地形障碍 快速抵近火场，实施灭火。
PSY型移动式消防水炮性能参数表
型 号 项 目 移动方式 进口型式 出口型式 俯仰角（°） 水平转角 （°） 360 PSY20~ PSY100 搬运 弯管外接快速接口 方形法兰或螺纹连接 -75~+80 PSY120C PSY150C PSY180C 拖车 带阀门的水管接头 法兰连接 10~+75
消防炮灭火技术的使用规范
《消防炮通用技术条件》（GB19156-2003） 固定消防炮灭火系统设计规范 （GB 50338－2003 ） 《飞机库防火设计规范》 《石油化工企业防火设计规范》 《装卸油品码头防火设计规范》 《自动消防炮技术规程》 《室内固定消防炮选用及安装》图集。
主要内容
PSY型移动式消防水炮
PSY20B移动式水炮 (柱/雾状可调喷管)
PSY120C移动式拖车水炮 (柱状喷管)
PSKD型电动消防水炮
PSKD型电动消防水炮性能参数表
消防水炮
2020/6/16
10
CFPA
中国消防协会 China Fire Protection Association
PSY型移动式消防水炮
PSY20B移动式水炮 (柱/雾状可调喷管)
2020/6/16
PSY120C移动式拖车水炮 (柱状喷管)
11
CFPA
中国消防协会 China Fire Protection Association
PS120
120 90
PS150
150 95
PS180 180 100 1.4
PS200
200 105
工作压力范围 （MPa）
0.5~1.6
0.6~1.6.
0.8~1.6
进口（法兰） DN50 或 DN80
DN80 或 DN100
DN100 或 DN150
DN150 或 DN200
出口型式
PS20~PS100 为方形法兰或螺纹连接
PS120~PS200 为法兰连接
俯仰角（°）
-75~+80
水平转角（°） 2020/6/16
360 7
CFPA
中国消防协会 China Fire Protection Association
PS型固定式消防水炮
PS40L固定手轮式水炮 （柱/雾状可调喷管）
2020/6/16
PS60L固定手轮式水炮 （柱状喷管）
3.消防水炮标记
标记举例： PS32B：表示额定流量为32L/s的固定式手柄操作水炮。 PS32L：表示额定流量为32L/s的固定式手轮操作水炮。 PSY32B：表示额定流量为32L/s的移动式手柄操作水炮。 PSKD32：表示额定流量为32L/s的电动水炮。
一些消防水炮的产品介绍
A.上海普临智能机电设备有限公司我公司目前主要生产以下型号自动跟踪定位射流灭火系统ZDMS0.6/5S（25米保护半径～35米保护半径）ZDMS0.6/5SV （25米保护半径～35米保护半径、视频监控）自动跟踪定位射流灭火系统特点及功能：对监控范围区域内（R：保护半径）进行高大空间火焰探测。
25秒内完成扫描定位，开启电磁阀，并发出报警信号，对火点实施定位喷水灭火。
如产品配套ZDM-SPL1601型灭火装置联动控制柜和ZDM-SPL1602型多线区域控制箱，能够在现场实现手动、自动、分区等各种操作。
如与火灾自动报警控制系统联接现场只需配有输入模块和输入输出模块即可实现自动报警及灭火的全部操作。
自动跟踪定位射流灭火系统外形尺寸：1-DN25进水管 2-航空插头 3-上盖 4-中盖 5-标签6-中盘 7-下盖 8-水管 9-水平扫描器 10-垂直扫描器技术参数：大空间智能消防水炮大空间智能消防水炮灭火装置是一个适应现代化要求，独辟蹊径的高科技消防新产品，科技含量高，高度智能化。
不但填补了国内外大空间消防产品的空白，还成为目前最理想的升级换代的高智消防产品。
优质的产品能更准确、更安全、更及时地把火灾彻消灭在“萌芽之中”，最大限度减少火灾带来的经济损失，使国家和人民生命财产的安全得到更可靠的保障。
自动寻的智能消防水炮由消防炮体、现场控制器组成。
消防水炮结合微控技术、红外传感探测技术、机械转动控制技术、图像传输技术，自动寻找着火点精确定位并有效快速扑灭火源；消防水炮根据着火点远近自动进行直流柱状或喷雾散花式射水，有效灭火同时保护到人身及财物安全；具有现场手动操作控制及图像显示功能；可根据其他消防报警系统的联动信号进行强制启动探测火源；采用红外双波段探测技术在有效探测火源的同时提高抗环境干扰的能力；并可进行地面灵敏度参数设置及调试。
消防水炮的性能特点1、流量大，射程远，扑灭早期火灾更迅速；2、转动机构具有离合功能有效保护电机；3、带有电动操作柱状/雾状喷嘴；4、双波段探测有效提高抗干扰能力；5、具有现场手动人工操控功能；6、具有图像传输现场画面功能；7、具有与其他消防报警系统联动功能；8、现场地面灵敏度参数设置，方便调试；9、可远距离控制，最远可达1200米；10、重量轻，结构紧凑，维修简便。
消防水炮技术方案
智能消防水炮技术方案ZDMS0.8/20S-ESIP50全自动智能消防炮灭火系统简述ZDMS0.8/20S-ESIP50全自动智能消防炮灭火系统，集光机电技术为一体，其原理是：平时处于主动监控状态，静止不动通过传感器实时采集火情信息（光、温和烟等），当保护区域内出现火情时，消防水炮自动启动进入扫描状态。
开始转动进行水平扫描，通过分析比较，确认火点水平方位，然后开始垂直扫描，通过分析比较，确认火点垂直方位，完成对起火点的坐标定位。
复合确认火情后，进入灭火状态，同时发出开启电磁阀、启动消防水泵、各种联动控制等的信号。
完成一次灭火过程后，停止喷射。
若保护区域内仍有火情可重复灭火；若火情消除，灭火装置自动恢复到监控状态。
本系统保护面积大，定点喷水，破坏性小，发现火灾及时，可利用水炮自身视频监控系统实现火灾现场可视图像化远程控制。
该产品具有主动探测火源，自动定位，对火点实施定点射水灭火，灭火后自动停止，如有复燃，重新启动的特点。
产品安装方便，供水供电简单，维护费用低，节省水资源，最大程度的减小了灭火后造成水灾的危害，具有很高的性价比。
主要应用场所：体育场馆、博物馆、大型展览馆等高大空间场所候机（车）厅、客运站大厅等公众聚集高大空间场所影剧院、会议厅、报告厅、大型商场、演播大厅和舞台等高大空间场所飞机库、大型仓库（棉花库房、烟草仓库、物流中心）等高大空间场所2 产品介绍2.1 ZDMS0.8/20S-ESIP50全自动智能扫描定位消防水炮2.1.1消防水炮性能参数表ZDMS0.8/20S-ESIP50智能消防炮能实现针对大空间火灾自动/手动定点控制灭火功能的产品。
本产品具有控制距离远、灭火保护面积大、响应速度快、安装灵活，维护方便，可靠性高等优点。
完全满足国家标准中所要求的水炮须具有全自动定位控制功能，现场纯手动定位控制功能和远程纯手动定位控制功能。
它将计算机技术、红紫外传感技术、机械传动技术和图像传输技术集于一体，全天候自动对所监测范围进行主动探测，一旦发现火灾，及时启动，在60秒内完成定位，同时发出报警信号，联动电磁阀、水泵对火点实施定点射水灭火，火灭后自动停止，如有复燃，重新启动。
